PAN4561M，松下Panasonic网状网络800英尺（32米）射频模块，ENWC9A25A1EF & ENWC9A25A4EF，IEEE802.15.4远距离2.4GHz ISM波段收发器，基于飞思卡尔MC13213 SOC
2023-08-08 21:06:18
点击购买
PAN4561M，松下Panasonic网状网络800英尺（32米）射频模块，ENWC9A25A1EF，ENWC9A25A4EF，IEEE802.15.4模组，远距离2.4GHz ISM波段收发器，基于飞思卡尔MC13213的SOC

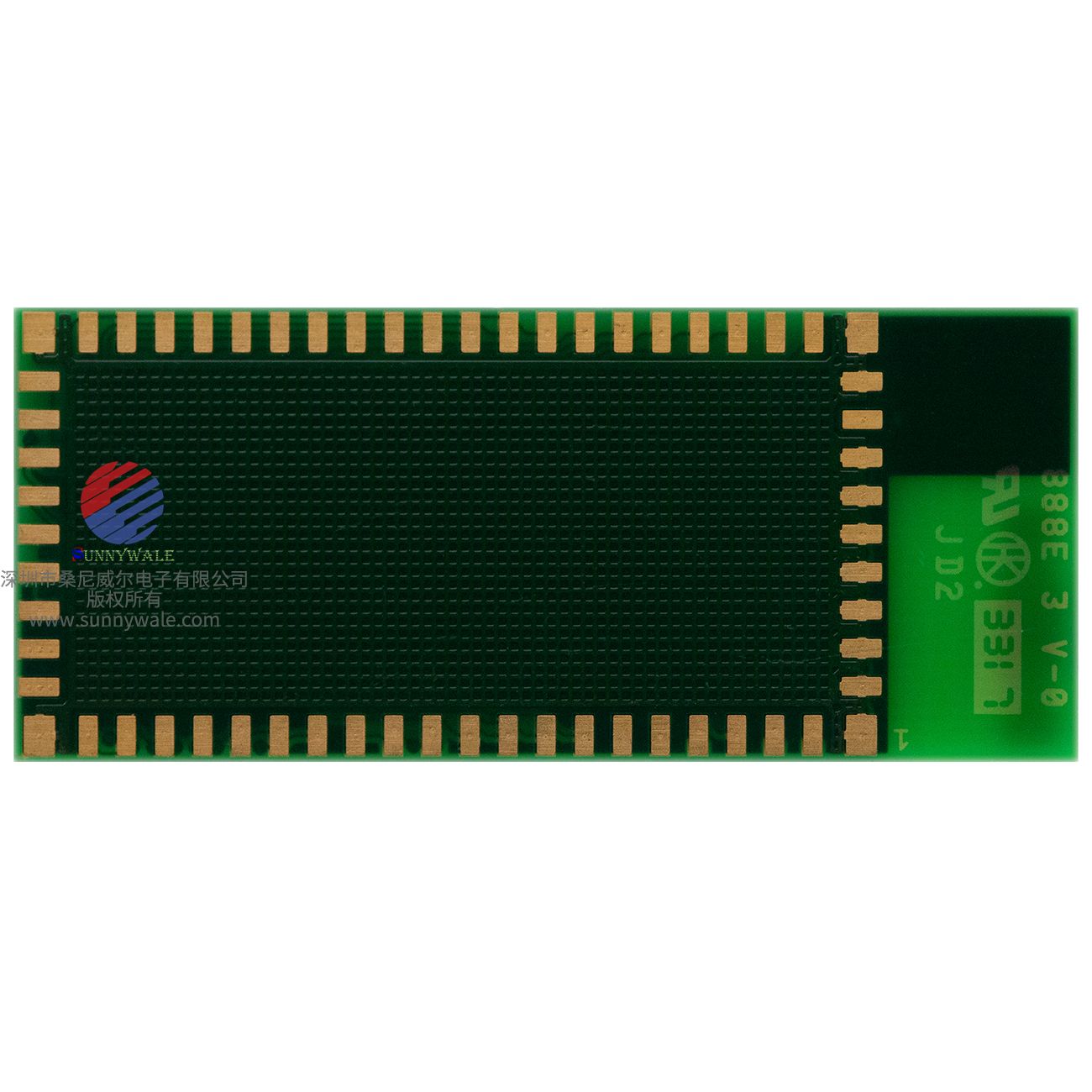

PAN4561M网状网络射频模块
设计用于高达800英尺的中距离应用
松下，无线产品的全球领导者推出新的PAN4561M系列网状网络射频模块。这些成本低廉的模块设计用于高达800英尺的应用范围，并通过使用噪声放大器和10db功率放大器进行优化，以提供更长的范围，同时节省功耗。PAN4561M模块是松下原始扩展范围PAN4561系列器件的中程替代品。
通过选择一系列简单的固件选项，PAN4561M系列可以从简单的点对点专有设备转换为复杂的网状网络。每个型号都具有39条I/O线，共享共同的62引脚和软件，每个型号都拥有飞思卡尔MC13213软件芯片(SOC)，使用与松下流行的PAN4555相同的8位GT60处理器，使产品系列应用兼容。可选的Synapse SNAP固件为网状网络提供了高度灵活的行业领先的解决方案，具有完整的网络开发环境。有多种天线可供选择。该系列具有FCC, IC和ETSI认证。
产品性能
● 小尺寸:35mm × 15mm × 3.5mm
● 3天线选项:单端口50Ω，陶瓷天线或SMD输出
● 低功耗模式，延长电池寿命
● 16个可选信道w/ 250 Kbps (2.4 GHz)
● 高灵敏度:-105 dBm典型在1%包错误率
● +10 dBm典型输出功率可编程在30 dB范围内
● 低电源电压:2.7 V ~ 3.3 V (3.0 V型)
● 工作温度范围:-40℃至+85℃
● 链接质量和清晰的渠道评估能力
● 60k闪存和4k RAM内存
● 2路uart和1路I2C总线
● 8通道10位A/D转换器，用于快速简便的模拟输入转换(温度，压力和液位)到数字值
● 5通道16位定时器/脉宽调制(Tpm)输出
● BDM端口，用于直接下载编程
● 39条数字I/O线，带可编程上拉和若干大电流驱动器
关键特性
● 短距离2.4GHz ISM波段收发器，带有微控制器和参考振荡器
● 采用IEEE802.15.4封装结构，为无线节点提供完整的硬件
● 小巧的尺寸(35.0mm x 15.0mm x 3.8mm)
● 3个天线选项:陶瓷天线板载，外置天线连接到单端口50Ω或天线插头
● 在2.4 GHz频带中，有16个250 kbps的可选信道
● 低功耗模式，延长电池寿命
● 高灵敏度-102 dBm型。1%包错误率(PAN4561H /M)
● 最大+ 20dbm输出功率(PAN4561H)
● 可编程输出功率超过30db范围
● 低电源电压(2.7V ~ 3.4 V, 3.0 V型)
● 工作温度范围-40℃至+85℃
● 链路质量和清晰的通道评估能力
● 60k闪存和4k RAM内存
● 8通道A/D转换器，10位，可快速轻松地从模拟输入(如温度，压力和液位)转换为数字值。
● 5通道16位定时器/脉宽调制(TPM)输出
● BDM接口可直接下载编程
● 总共39条数字I/O线，大多数具有可编程上拉，少数具有大电流驱动器。
● 低功耗模式，延长电池寿命
● 电量不足警告
● 低电压检测/复位
● 符合FCC Part 15
主要特征
具有微控制器和参考振荡器的短距离 2.4GHz ISM 频段收发器
为使用 IEEE802.15.4 数据包结构的无线节点提供完整的硬件
尺寸紧凑（35.0mm x 15.0mm x 3.8mm）
3 种天线选项：板载陶瓷天线、外接天线。天线连接到单端口 50Y 或天线插头
16 个可选通道，2.4 GHz 频段 250 kbps
低功耗模式可延长电池寿命
高灵敏度为 -102 dBm（典型值）1% 数据包错误率 (PAN4561H /M)
最大 +20 dBm 输出功率（PAN4561H）
可编程输出功率超过 30 dB 范围
低电源电压（2.7V 至 3.4V，3.0V 典型值）
工作温度范围 -40°C 至 +85°C
链路质量和畅通通道评估能力
60k 闪存和 4k RAM 内存
8 通道 10 位 A/D 转换器，可快速轻松地将模拟输入（例如温度、压力和液位）转换为数字值。
5 通道 16 位定时器/脉宽调制 (TPM) 输出
BDM端口可直接下载编程
总共 39 条数字 I/O 线，大部分带有可编程上拉电阻，少数带有高电流驱动器。
低功耗模式可延长电池寿命
低电量警告
低电压检测/复位
符合 FCC 第 15 部分
技术属性
描述：价值24美元
类别：2.4GHz ISM 射频模块
最高加工温度：260℃
安装：表面贴装
MSL级别：3
工作温度：-40至85℃
引脚数：62
产品尺寸：35×15×3.5
筛选级别：工业的
供应商封装：贴片式
类型：2.4GHz ISM 射频模块
型号 ENWC9A25A4EF
类别 无线模块和适配器 - RF 模块 - RF 收发器 - 2.4GHz 及以上 ISM 频段
标题 射频收发器，0.25MBPS，60/72MA，3.4V
描述 PAN4561M 模块是一款短距离、低功耗、2.4GHz ISM 频段收发器，其中包括一个完整的 802.15.4 物理层 (PHY) 调制解调器，专为 IEEE 802.15.4 无线标准而设计，以及一个带有参考振荡器的适当微控制器 (MCU)，可提供针对短距离数据链路和网络的经济高效的解决方案。该模块基于飞思卡尔 MC13213 SOC，功能齐全，具有 39 条 I/O 线路，可互换并共享通用的封装和软件。对于中距离应用，PAN4561M 使用低噪声放大器和 10dBm 功率放大器进行了优化，可提供更长的距离并节省功耗。PAN4561M 在 1% 的数据包错误率下通常具有 -102dBm 的高灵敏度。应用包括无线传感器和执行器网络、工业系统中的远程控制和电线更换。
规格
射频调制： -
最大数据速率： 0.25Mbps
最大频率： 2.4GHz
灵敏度dBm： -102dBm
最低供电电压： 2.7V
最大供电电压： 3.4V
模块接口： BDM、I2C、GPIO、UART
电源电流： 72毫安
产品范围： ENWC系列
特点、应用
特征
802.15.4 网状网络模块，带陶瓷天线、低噪声放大器、高达 +10dBm 功率放大器
包含 Synapse SNAP 软件、60kBit 闪存、紧凑尺寸 (35.0mm x 15.0mm x 3.8mm)
为使用 IEEE802.15.4 数据包结构的无线节点提供完整的硬件
16 个可选频道，2.4GHz 频段 250Kbps低功耗模式可延长电池寿命
可编程输出功率超过 30dB 范围
低电源电压（2.7V 至 3.4V，3.0V 典型值），工作温度范围为 -40°C 至 +85°C
链路质量和畅通信道评估能力，60K闪存和4K RAM内存
低功耗模式可延长电池寿命，低电量警告
具有相同数据表的相关产品
ENWC9A22A1EF
RF 调制：最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A22C4EF
RF调制:数据速率Max:0.25Mbps，频率Max: 2.4GHz，灵敏度dBm:- 102dbm，电源电压Min: 2.7V，电源电压Max: 3.4V，模块接口:BDM, I2C, GPIO, UART, Supply
ENWC9A22A4EF
RF 调制：最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A25A1EF
RF 调制：最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A25B1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：72mA，
ENWC9A21C1EF
RF 调制：最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：43mA，
ENWC9A21B1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A21A4EF
RF 调制：-，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A25B4EF
RF 调制：-，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A21C4EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：43mA，
ENWC9A25C1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：72mA，
ENWC9A22C1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：200mA，
ENWC9A25C4EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：，电源电流：72mA，
ENWC9A22B1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：电源电流：：200mA，
ENWC9A22B4EF
RF 调制：，最大数据速率：：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-102dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A21A1EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：BDM， I2C、GPIO、UART、电源
ENWC9A21B4EF
RF 调制：，最大数据速率：0.25Mbps，最大频率：2.4GHz，灵敏度 dBm：-92dBm，最小供电电压：2.7V，最大供电电压：3.4V，模块接口：-，电源电流：43mA，
低电压检测/重置，符合 FCC 第 15 部分
PAN4561M部件编号 (本公司只有下面红色字的那两个型号的现货)
部件编号 / 描述(所有部件802.15.4,10db PA)

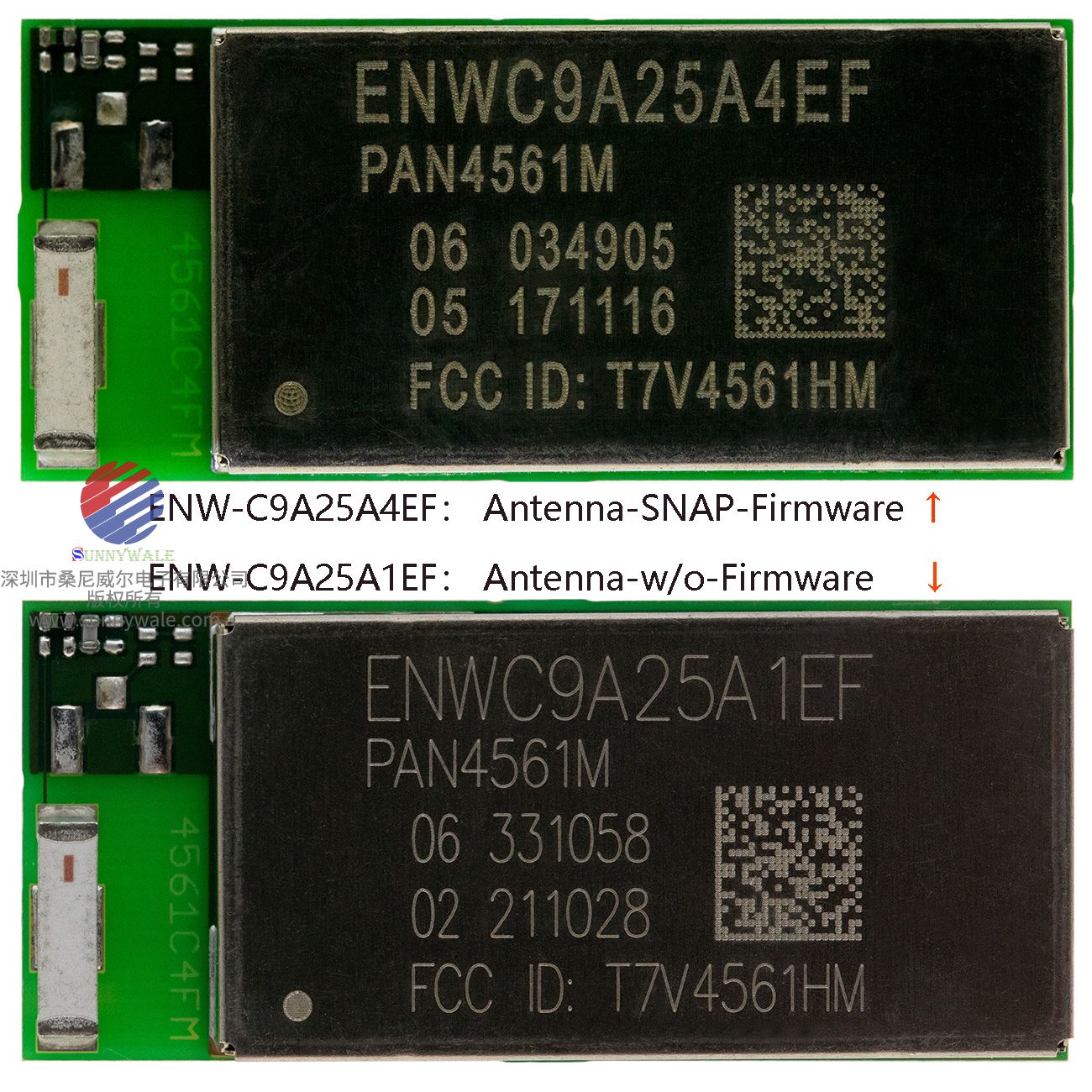

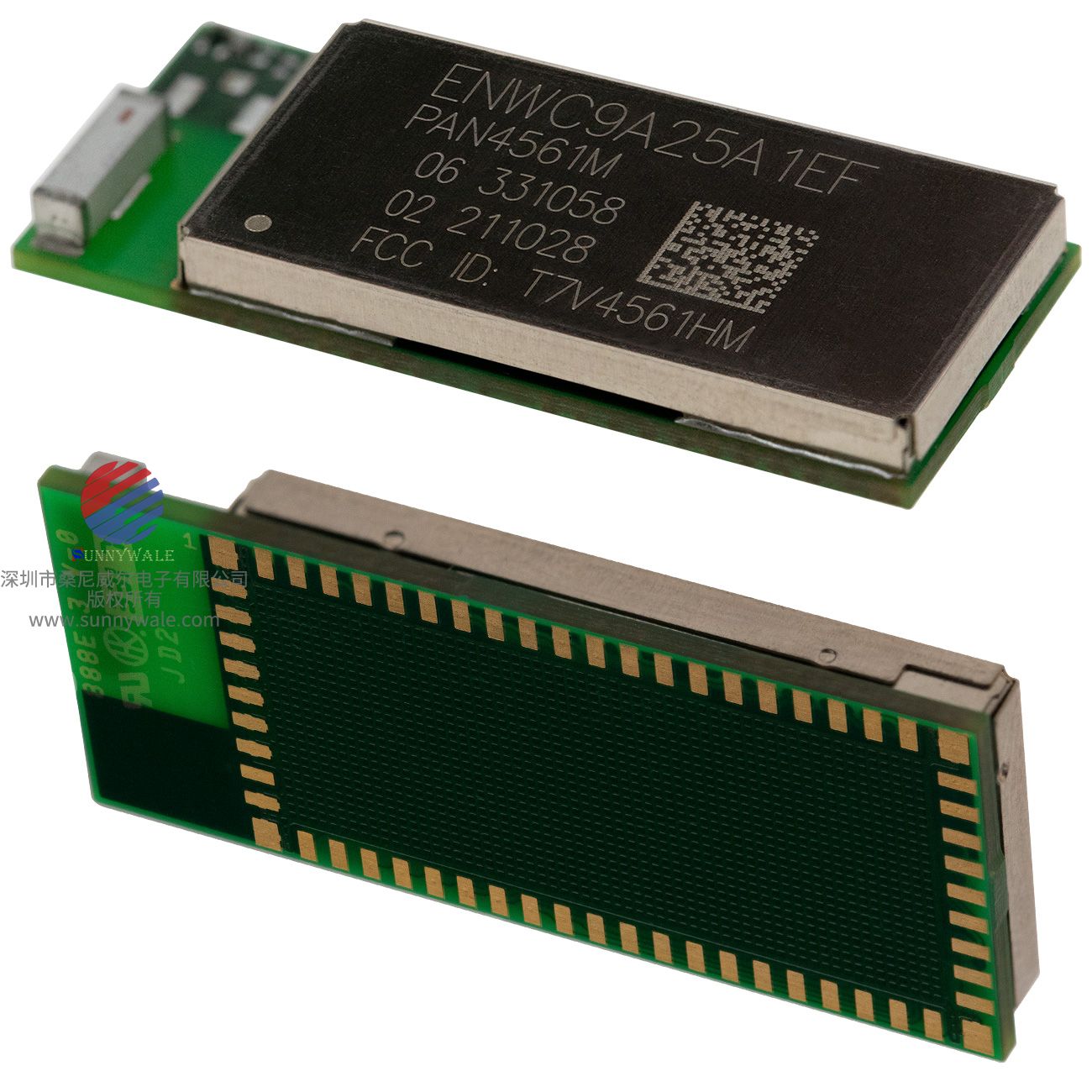

● ENW-C9A25A1EF：Antenna-w / o-固件

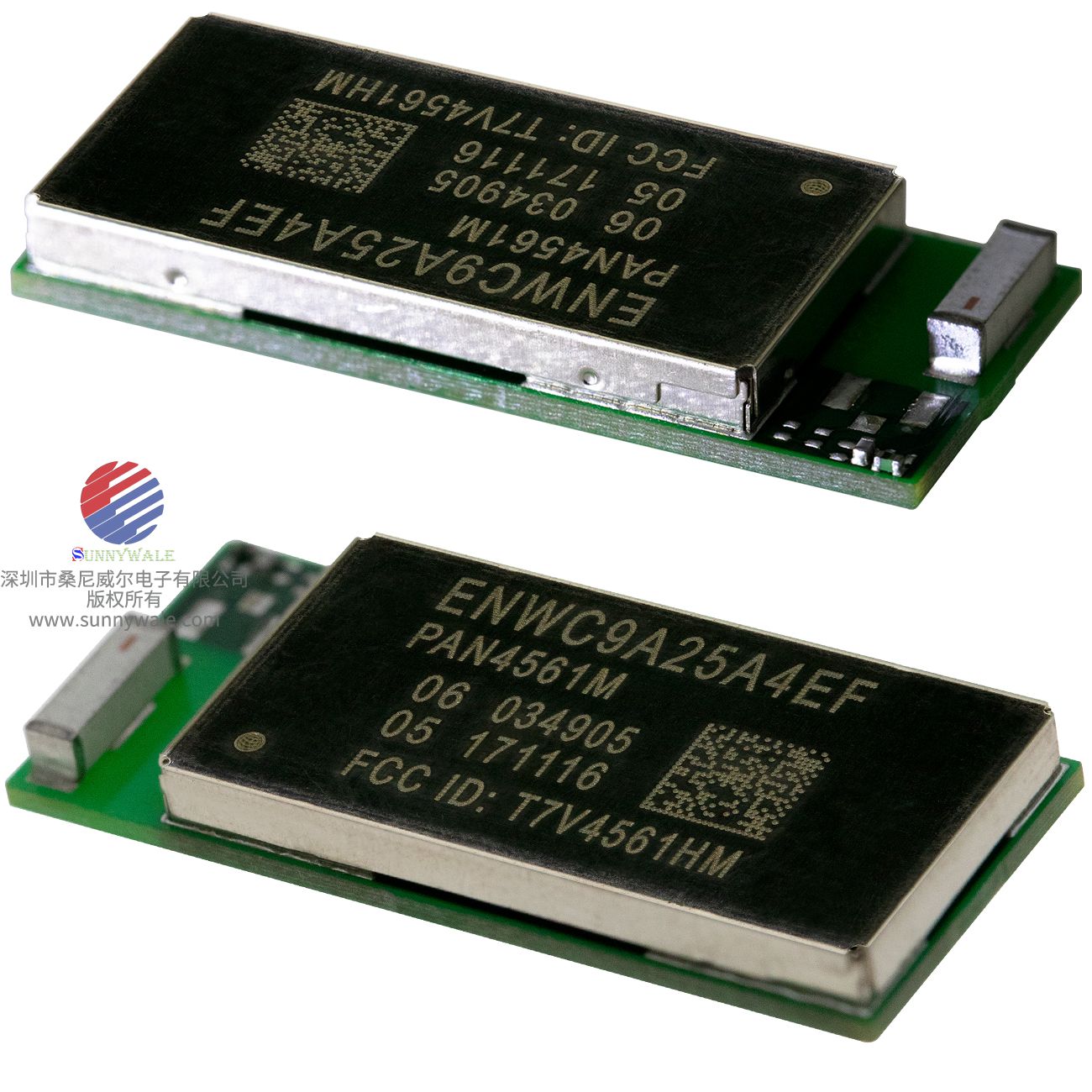

● ENW-C9A25A4EF：Antenna-SNAP-固件
● ENW-C9A25B1EF：UF.L连接器-w / o-固件
● ENW-C9A25B4EF：UF.L连接器-SNAP-固件
● ENW-C9A25C1EF：50 欧姆-pad-w / o-固件
● ENW-C9A25C4EF：50 欧姆-Pad-SNAP-固件
● EVAL_PAN4561：PAN4561的评估套件
● ENW-C9A30A4EF：带有陶瓷天线的Eval模块，SNAP-FW
● ENW-C9A30B4EF：Eval模块，带UFL连接器，SNAP-FW
● ENW-C9A30D4EF：带有SMD RF Out, SNAP-FW的Eval模块
应用
● 工厂自动化与控制
● 家庭网关/家庭自动化和控制
● 电机/照明控制
● 库存与物流管理
● HID(人机界面设备)
● 玩具
● 用于工业系统(无线传感器网络)的远程控制和电线更换
● RFID标签
● 自动抄表
● 监测(环境、患者、健身)
● 使用IEEE802.15.4的专有网络解决方案
模块描述
PAN4561with模块是一个短距离，低功耗，2.4 GHz ISM频段收发器，包括一个完整的802.15.4物理层(PHY)调制解调器，专为IEEE 802.15.4无线标准和一个适当的微控制器(MCU)与参考振荡器，为短距离数据链路和网络提供了一个经济有效的解决方案。
PAN4561有三种型号，在序列号后面用H、M或L来标识，即PAN4561H、PAN4561M、PAN4561L。额外的字母代表高、中、低范围。
PAN4561系列中的所有模块都基于飞思卡尔MC13213 SOC，具有39条I/O线，可互换，共享共同的占地面积和软件。混合节点网络可以实现在最大范围内节省电力。PAN4561L是一款成本优化模块，专为小于30米的标准范围应用而设计。对于中距离应用，PAN4561M经过优化，使用低噪声放大器和10dBm功率放大器，可以提供更长的范围并节省功耗。PAN4561H专为扩展范围应用而设计，使用低噪声放大器和20dBm功率放大器。
在本文档中，当提到PAN4561时，信息指的是所有三种模块类型。仅适用于特定模块(PAN4561 H /M /L)的数据将相应地标记。
可用于PAN4561的软件解决方案是Synapse Wireless Inc.的SNAP软件和E-Senza Technologies GmbH的SN55软件，它们非常易于使用。详细信息参见规格书SNAP[9]和SN55[8]。
此外，您还可以在飞思卡尔的软件包上自由开发自己的应用程序。如SMAC，详见规格书第7-9页的[4]、[5]、[6]、[7]。
