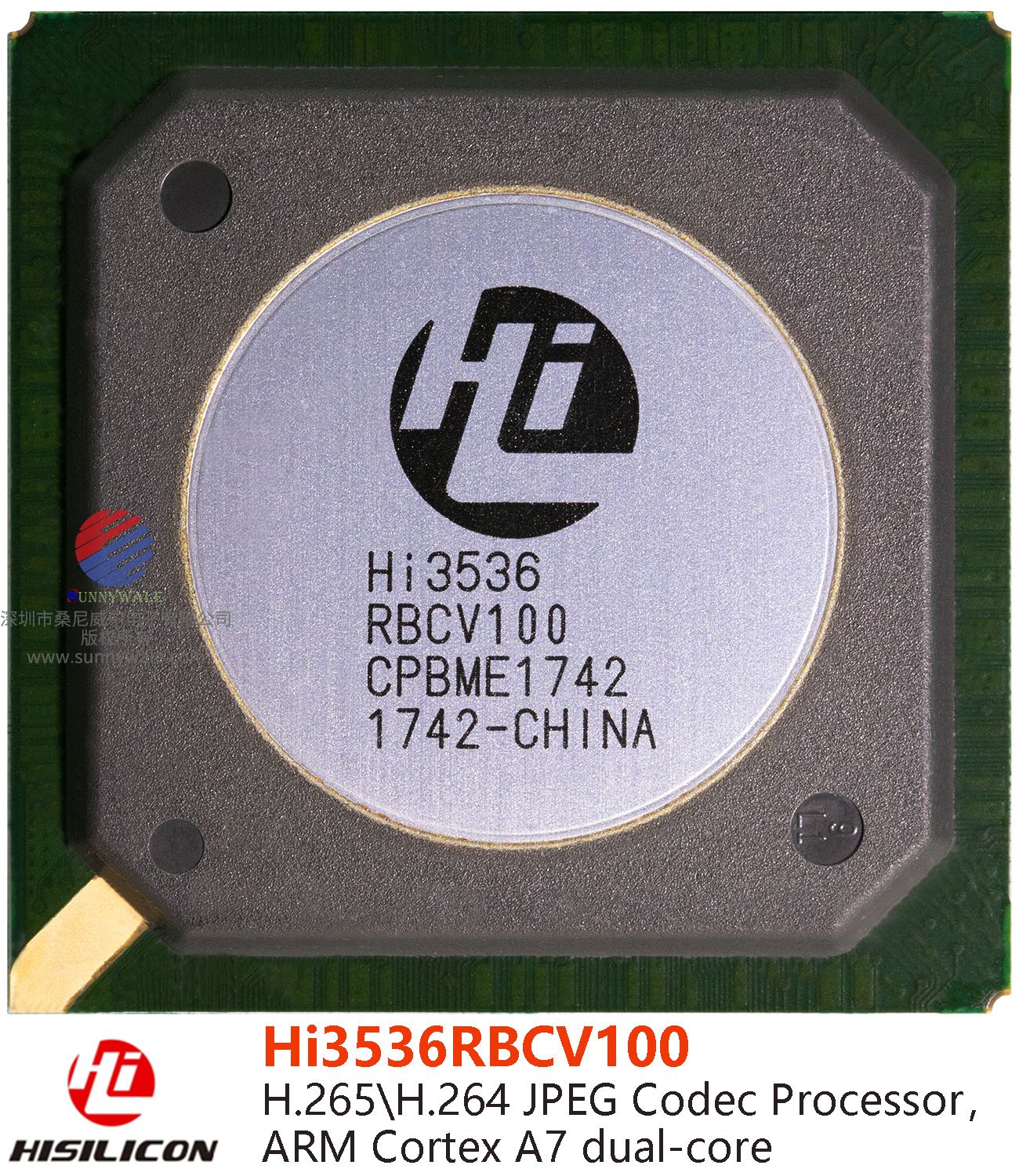

Hi3536CV100芯片
Hi3536CV100是针对多路高清（8M/4M/1080p/720p）NVR产品应用开发的一款专业SOC芯片。 Hi3536CV100内置ARM A17双核处理器和高性能的H.265/ H.264视频编解码引擎，集成了包含多项复杂 图像处理算法的高性能视频/图像处理引擎，提供HDMI/VGA高清显示输出能力，同时还集成了丰富的外围接口。该SOC芯片为客户产品提供了高性能、优异图像质量的低成本NVR解决方案，同时可大大降低相关产品eBOM成本。
ARM A17双核处理器
4路3M@20fps H.265/H.264的解码能力
提供HDMI/VGA高清显示输出能力

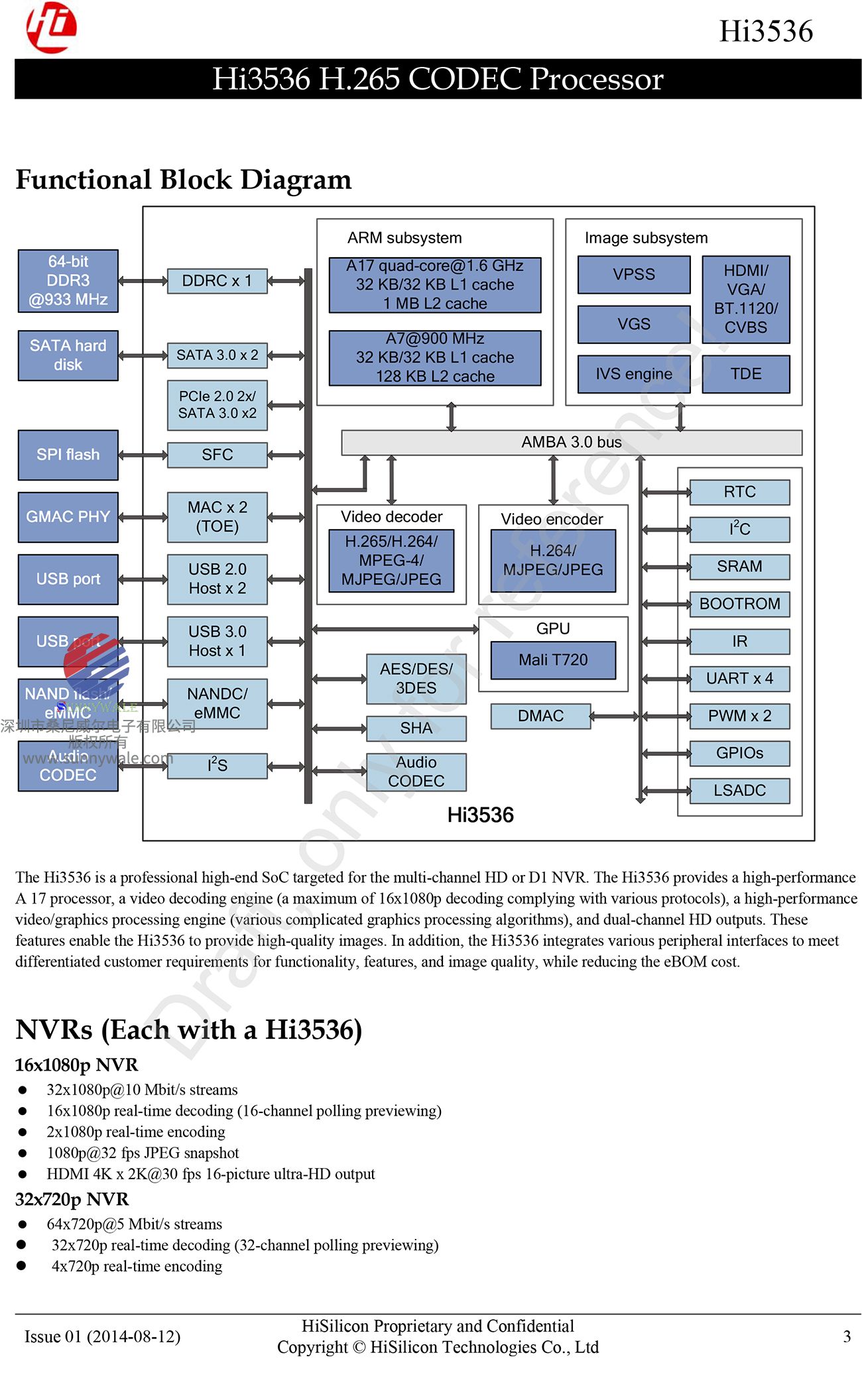

关键特性
处理器内核
● ARM Cortex A7 双核 @1.3GHz
- 32KB L1 I-Cache，32KB L1 D-Cache
- 256KB L2 Cache
- 支持NEON/FPU
多协议视频编解码
● H.265 Main Profile, Level 4.0 编码
● H.265 Main Profile, Level 5.0 解码
● H.264 Baseline/Main/High Profile Level 4.1 编码
● H.264 Baseline/Main/High Profile Level 5.1 解码
● MPEG-4 SP, L0~L3/ASP L0~L5 解码
● MJPEG/JPEG Baseline 编解码
视频编解码处理
● H.265/H.264&JPEG 多码流编解码性能：
- 4x1080p@30fps H.265/H.264解码
- 8x720p@30fps H.265/H.264解码
- 16xD1@30fps H.265/H.264解码
- 1x1080p@30fps H.265/H.264编码
- 4x1080p@30fps JPEG解码
● 支持 CBR/VBR/AVBR/FIXQP/QPMAP 五种码率控制模式
● 输出码率最高 40Mbps
● 支持感兴趣区域（ROI）编码
● 支持彩转灰编码
GPU
● 集成Mali-T720GPU
● 支持OpenGLES3.1/2.0/1.1
● 支持OpenCL1.2/1.1/1.0
● 三角形填充率高达63MTris/s
● 支持双精度FP64及抗锯齿功能
智能视频分析
● 集成智能分析加速引擎，支持智能运动侦测、 周界防范、视频诊断等多种智能分析应用
视频与图形处理
● 支持 de-interlace、锐化、3D 去噪、动态对 比度增强、马赛克处理等前、后处理
● 支持视频、图形输出抗闪烁处理
● 支持视频 1/15～16x 缩放
● 支持图形 1/2～2x 缩放
● 支持 4 个遮挡区域
● 支持 8 个区域 OSD 叠加
音频编解码
● 硬件实现多协议音频编码，支持 ADPCM、G.711、G.726
● 软件实现多协议音频编解码
安全引擎
● 硬件实现AES/DES/3DES加解密算法
● 硬件实现HASH摘要算法
RAID 加速引擎
● 支持XOR加速
● XOR最大支持9个数据源
● 支持DMA功能,数据块最大16MB
● 支持 memory 初始化,初始值可配
● 支持描述子链表

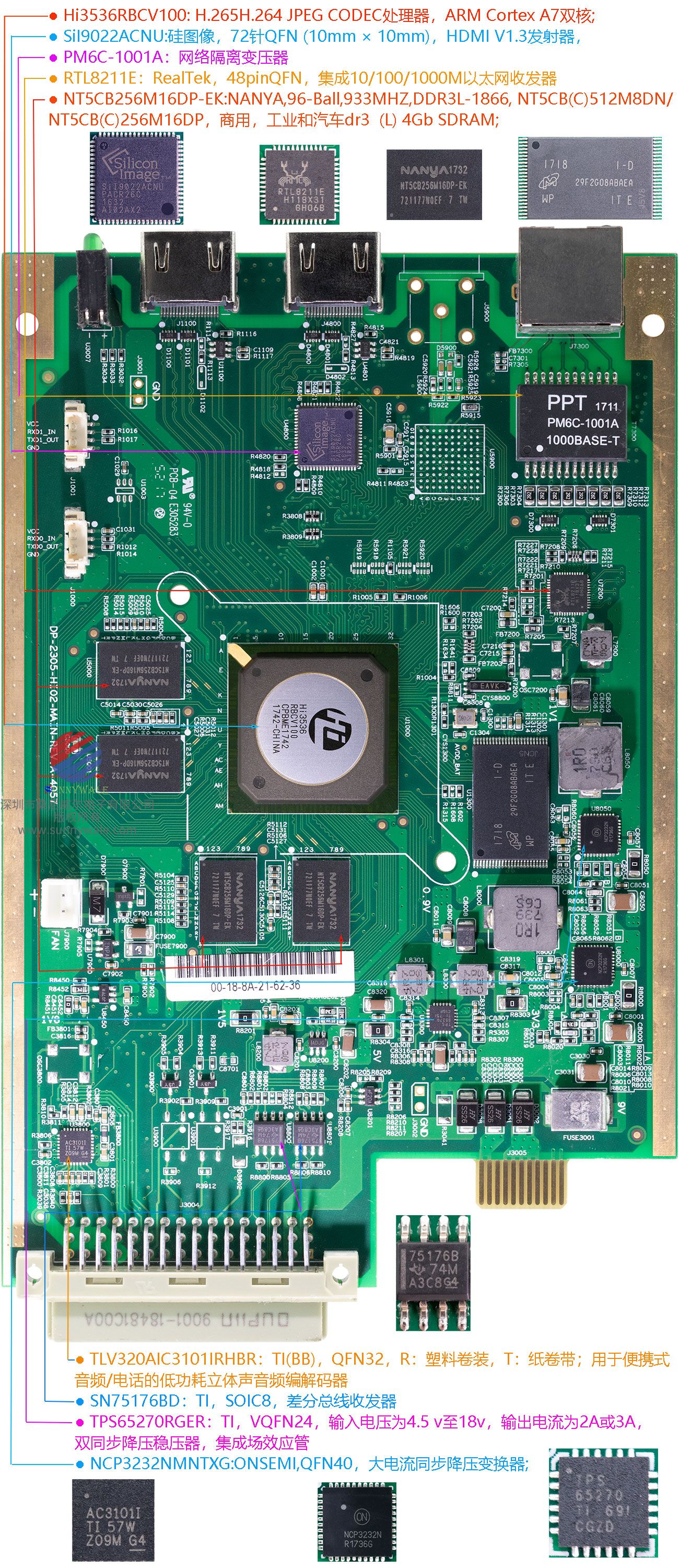

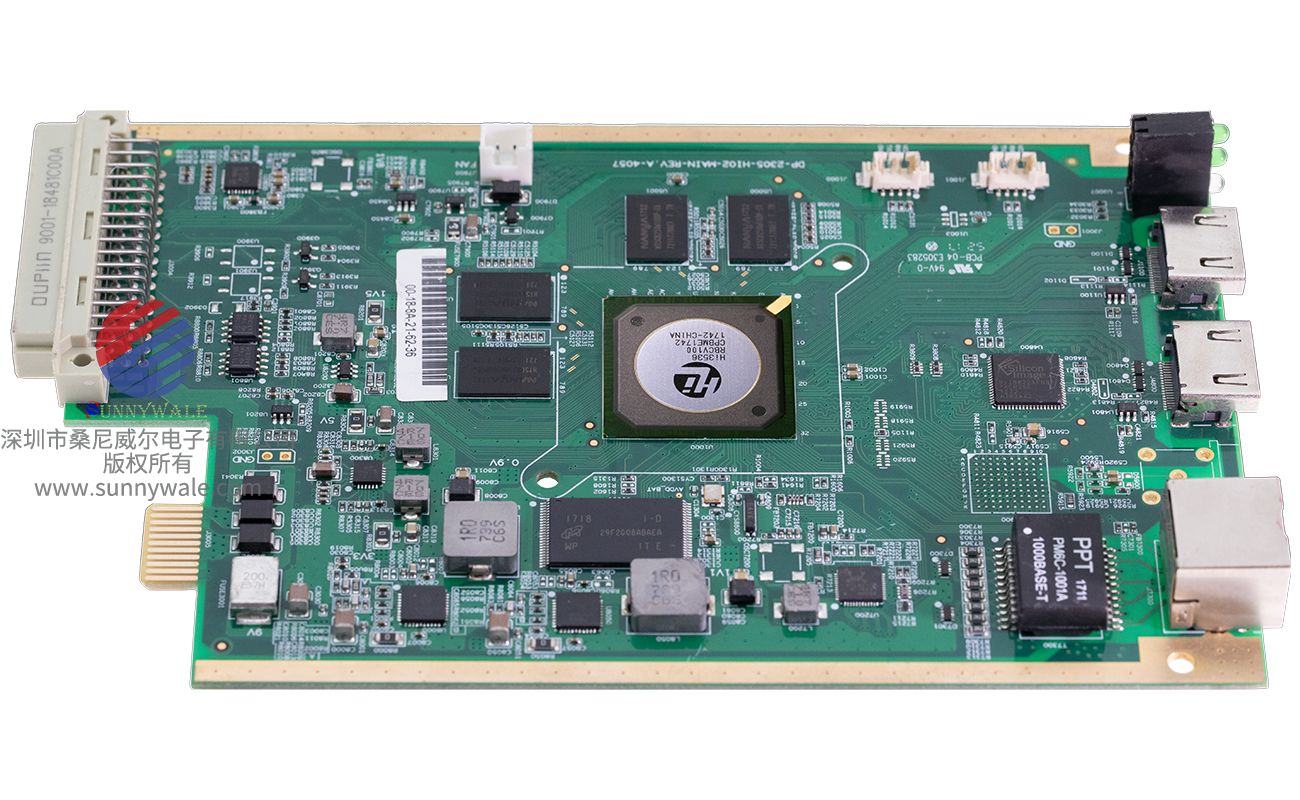

视频接口

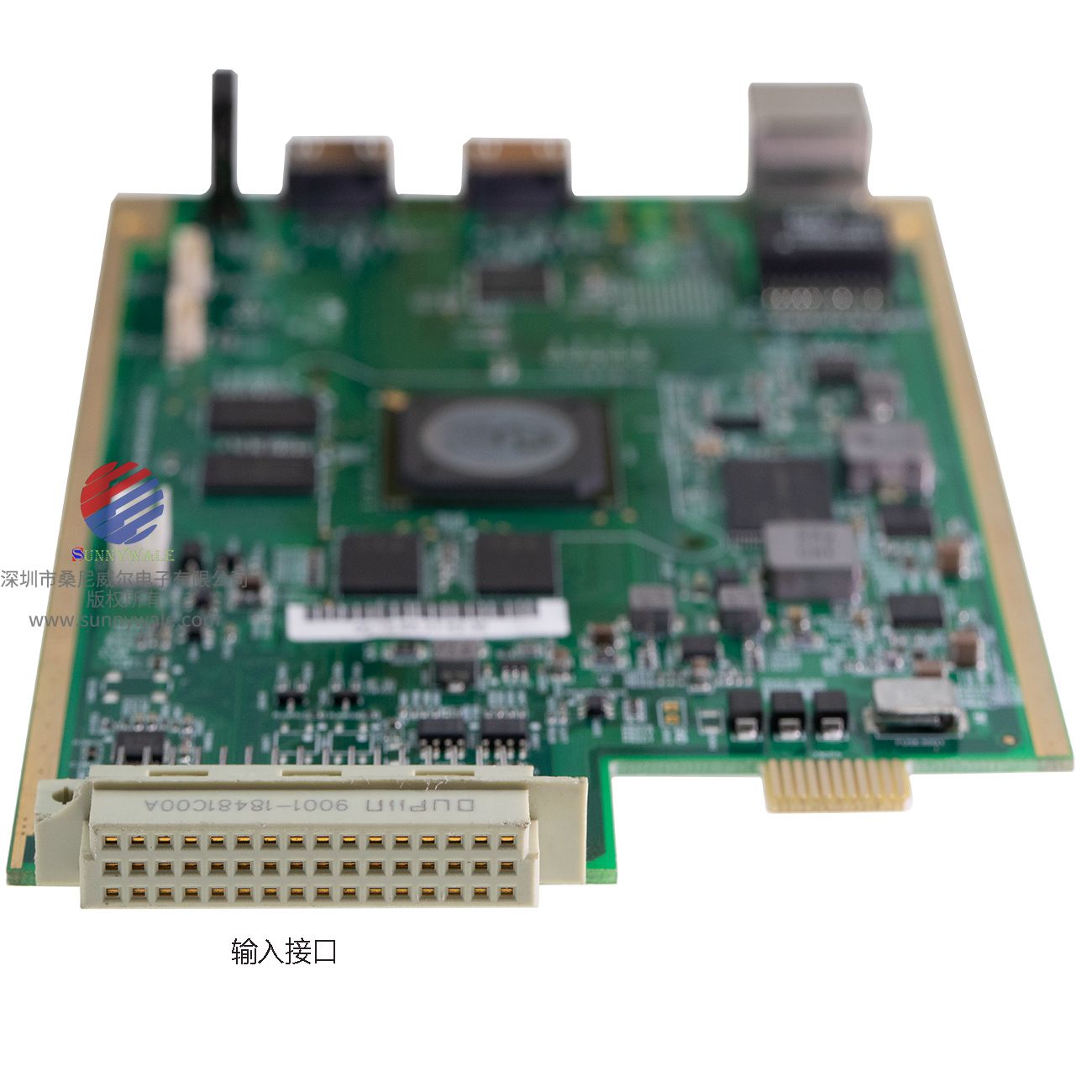

● 视频输入接口
- 支持1个BT.1120 高清输入接口
- 支持一个视频输入通道,可用于双片级联
- 支持SDR和DDR两种模式
- 在SDR模式下最大可输入1080P@60fps
- 在DDR模式下最大可输入3840 x2160@30fps

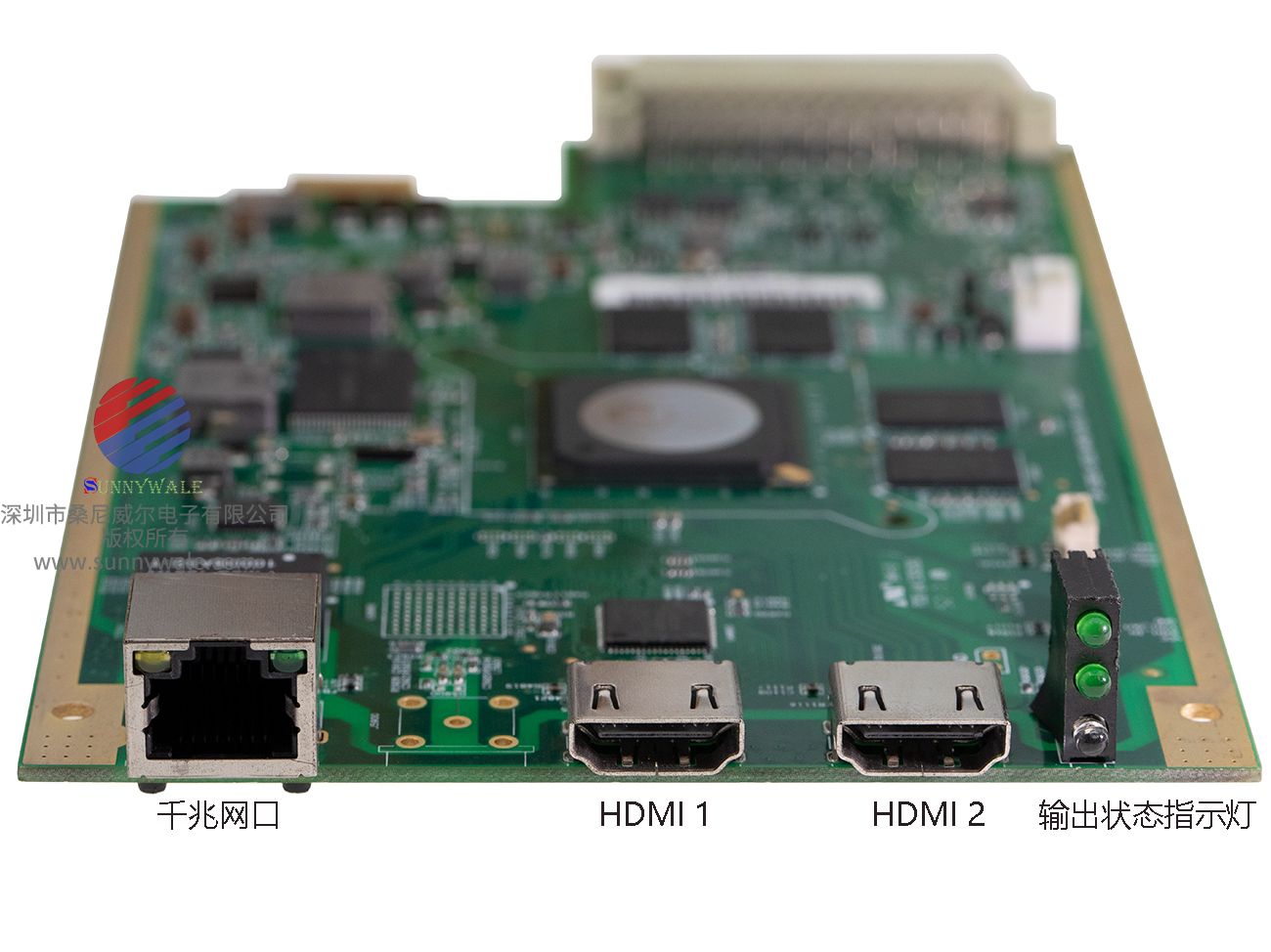

● 视频输出接口
- 支持1个HDMI 2.0 V1.4b 高清输出接口，最大输 出3840x2160@30fps
- 支持1个VGA高清输出接口，最大输出 1080p@60fps
- 支持2个独立高清输出通道（DHD0、 DHD1），可通过任意高清接口（HDMI、 VGA）输出
- DHD0支持36画面输出，最大输出 3840x2160@30fps
- DHD1支持16画面输出，最大输出 1080P@60fps
- 支持1个CVBS标清输出接口
- 支持3个ARGB1555或ARGB8888的全屏GUI 图形层，分别用于2路高清和1路标清
- 支持2个硬件鼠标层，格式为ARGB1555、 ARGB8888可配置，最大分辨率为256x256
音频接口
● 2 个单向 I2S/PCM 接口
- 1个输入，支持16路复合输入
- 1个输出，支持双声道输出
- 支持16bit语音输入和输出
网络接口
● 2 个千兆以太网接口
- 支持RGMII、RMII、MII三种接口模式
- 支持10/100Mbit/s半双工或全双工
- 支持1000Mbit/s全双工
- 支持TSO，降低CPU开销

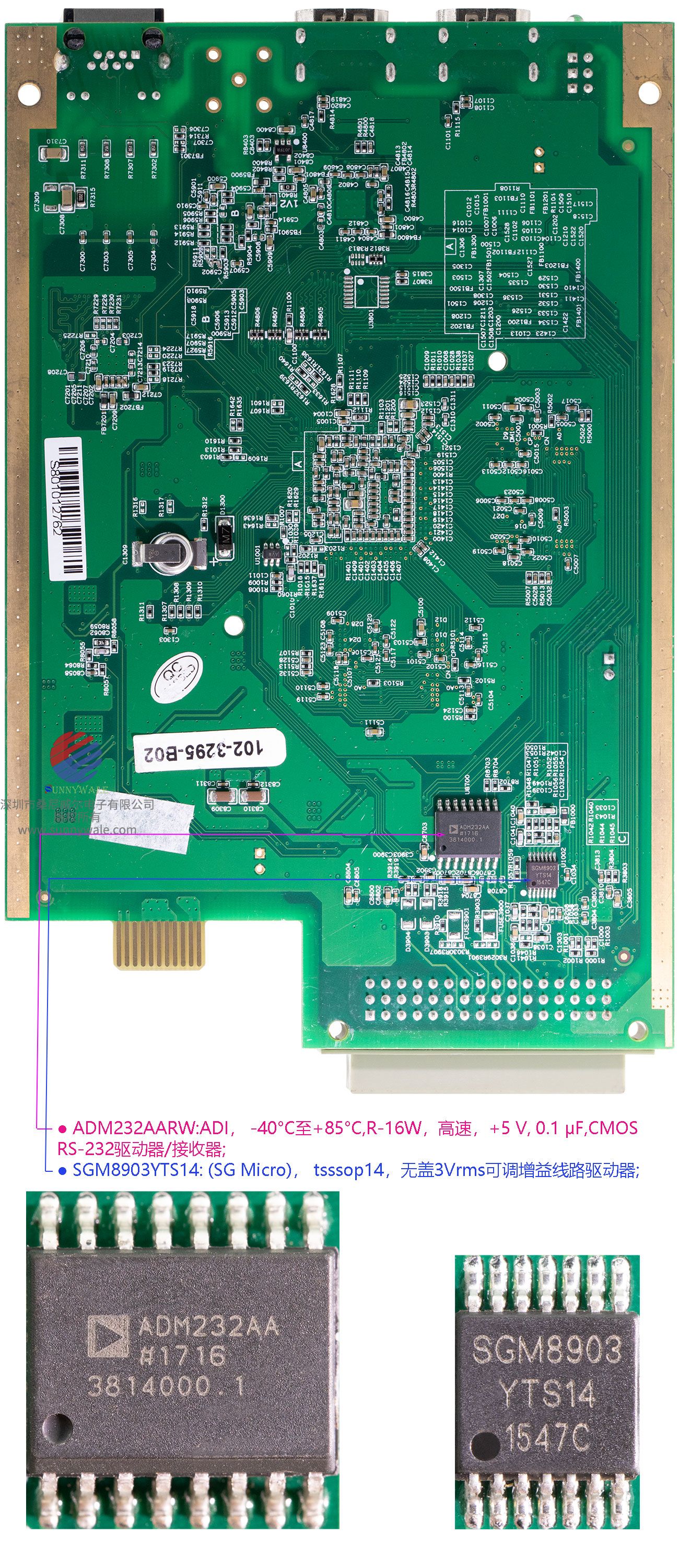

外围接口
● 2 个 SATA3.0 接口
- 支持PM功能
- 支持eSATA
● 1个PCIe2.0/SATA3.0复用接口
-可配置为1*PCIe x2、1*PCIe x1 + 1*SATA 或 2*SATA
-用于PCIe 2.0接口时,支持RC和EP功能
-用于SATA 3.0接口时,支持eSATA和PM
● 2 个 USB 2.0 HOST 接口，支持 Hub 功能
● 1个USB 3.0 HOST接口,支持Hub功能
● 3 个 UART 接口，其中 1 个支持 4 线
● 2个SDIO接口
-SDIO0支持SD卡(SD 2.0)、SDIO 2.0、MMC 4.4.1
-SDIO1支持SD卡(SD 2.0)、SDIO 2.0、MMC 4.4.1、eMMC 4.5
-支持SDXC卡(仅支持3.3V模式)
-SDIO0与BT.1120输出管脚复用
-SDIO1与NANDFlash接口管脚复用
● 1个UART接口,其中2个支持4线 支持1个IR接口
● 1 个 SPI 接口，支持 2 个片选
● 支持 1 个 IR 接口
● 支持 1 个 I 2C 接口
● 支持多个 GPIO 接口
● 支持1个低速ADC接口
存储器接口
● 1 个 16bit DDR3 SDRAM 控制器接口
- 最高频率933MHz
- 支持ODT功能
- 最大容量支持1GB
- 支持自动功耗控制
● SPI NOR/NAND Flash 接口
- 支持1、2、4线 SPI NOR/NAND Flash
- 2个片选，可分别接不同类型的Flash
- 对于SPI NOR flash，每个片选最大容量支 持64MB
- 对于SPI NAND flash，每个片选支持的最大 容量为512MB
- 对于SPI NAND flash，支持2KB/4KB 页大 小
- 对于SPI NAND flash，支持8bit/1Kbyte ECC及24bit/1Kbyte ECC
● NANDFlash接口
- 支持8bit NAND Flash
- 2个片选
- 支持SLC, MLC
- 支持8/24/40/64bit ECC(基于1Kbyte数据块)
● 内置 4KB BootROM 和 16KB SRAM
独立供电 RTC
● RTC 可通过电池独立供电
多种启动模式可配置
● 支持从 BootROM 启动
● 支持从 SPI NOR flash 启动
● 支持从 SPI NAND flash 启动
● 支持从NANDFlash启动
● 支持从eMMC启动
● 支持PCIe从片启动
SDK
● 提供基于 Linux 3.18 的开发包
● 提供多种协议的音频编解码库
● 提供 H.265/H.264 的高性能 PC 解码库
芯片物理规格
● 功耗
- 2.0W典型功耗
- 支持多级功耗控制
● 工作电压
- 内核电压为0.9V
- CPU电压为1.0V
- IO电压为3.3V
- DDR3 SDRAM接口电压为1.5V
● 封装
- RoHS，TFBGA
- 管脚间距：0.8mm
- 27mmx27mm封装大小
● 工作温度：0~70°C
