V2524-H1H 美国Infinova H.264高清视频解码器，基于海思双核处理器HI3531RFCV100 CPU SoC同时实时处理5通道高清监控视频解码编码，多接口模组
2023-08-19 16:13:54
点击购买

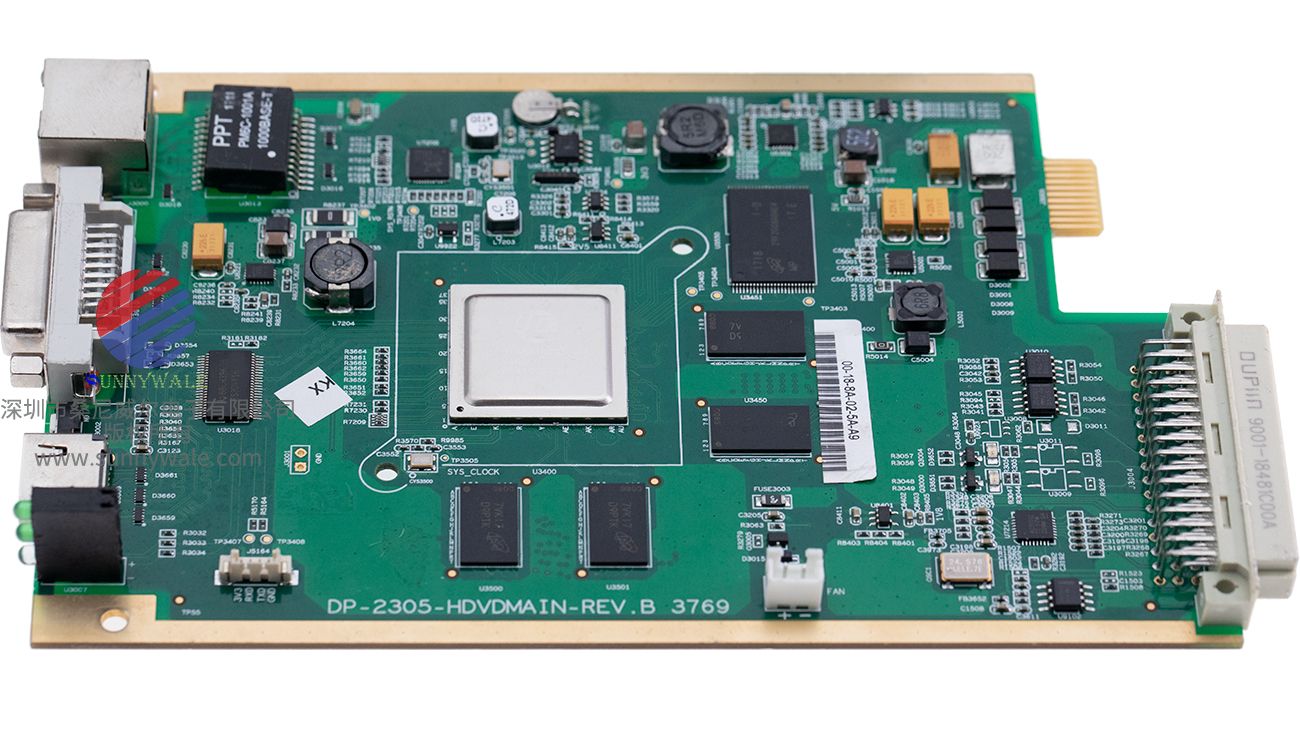

美国Infinova监控视频解码板，安防视频解码板，海思HI3531RFCV100处理器，V2524-H1H， H.264解码编码器，5路高清视频实时编码解码处理，DP-2305-HDVDMAIN-REV.B，监控主板，视频解压版，监控编码模组，DVI HDMI输出视频解码板
模组说明
● 功耗单机≤7W，机架式(满载)≤110W
● 品牌：infinova
● 控制端口1,RS422
● 电源独立模块12VDC/24VAC，机架式100VAC~240VAC
● 工作温度14°F~122°F(-10℃~50℃)
● 贮存温度4°F~140°F(-20°C~60°C)
● 独立模块高×宽×深机箱尺寸:6.22”× 1.77”× 9.17”(158毫米× 45毫米× 233毫米)
● 独立模块封装尺寸11.97" x 10.39" x 4.09" (304 mm x 264 mm x 104 mm)
● 独立模块净重1.76磅(0.80公斤)
● 运输重量独立模块3.53磅。(1.6公斤)
● 机架式机箱尺寸3u标准
● 机架式净重17卡单电源机箱15.65磅(7.1公斤)
● V2524-H1H型
● 机架式安装19英寸EIA标准机架安装
● 机架式包装尺寸20.4" x 15.75" x 9.84"(520毫米x 400毫米x 250毫米)
● 产品通过CE、FCC、iso9001质量管理体系认证
● 视频解码H.264
● 视频输出1-ch视频输出，支持HDMI, DVI和CVBS
● 屏幕部1/4/9/16
● 音频编码解码标准G.711
● 音频输出1个线性电平输出
● 网络接口rj -45, 10M/100M/1000M Base-T自适应
●网络协议tcp /IP、HTTP、SNMP、UDP、RTP、NTP等。
用科技和奉献服务安防行业
V2524-H1H高清编解码卡采用强大的数字信号处理技术，它对我公司生产的-G、-T、-H系列高清产品、-N系列SD产品、V2511-K、V2511-N、V2531-S编码器、V3061 DVR等前端设备进行解码，并对第三方前端设备(ONVIF 2.0兼容)进行解码。提供实时H.264视频解码，支持实时2048×1536/1080P/ 1600×1200/960P/720P/D1/ CIF/QCIF视频解码。
V2524-H1H高清解码器支持HDMI/DVI-D高清视频输出和BNC SD视频输出，具有强大的网络远程控制能力。可以使用Web服务器或客户端软件配置视频解码器的网络通道和视频解码参数。支持通过RS422对PTZ摄像机进行控制，并提供多级用户密码保护，确保系统安全。
V2524-H1H独立式高清解码器采用单卡设计，独立供电，具有体积小、重量轻、功耗低、发热量低等特点。
V2524-H1H用在N3913系列机箱，设计有多个插槽，支持即插即用。
特点:
● 屏幕分区1/4/9/16,1分区屏幕可达2048×1536, 4分区屏幕可达1080P, 9/16分区屏幕可达D1
● OSD字符重叠
● G.711音频解码
● 支持ONVIF2.0
● 支持通过RS422控制PTZ摄像机
● 支持HDMI/DVI-D高清视频输出和BNC SD视频输出，可选配独立式模块和机架式
● 通过Web服务器配置系统参数
● 多用户同时接入
● 多级用户密码保护，防止未经授权操作
● 解码能力:1分屏支持最高2048×1536, 4分屏支持最高1080P, 9/16分屏支持最高D1
● 嵌入式视频解码卡
兼容前端设备:G、-T、-H系列高清产品，N系列SD产品，V2511-K、V2511-N、V2531-S编码器，V3061 DVR，第三方前端设备(兼容ONVIF 2.0)

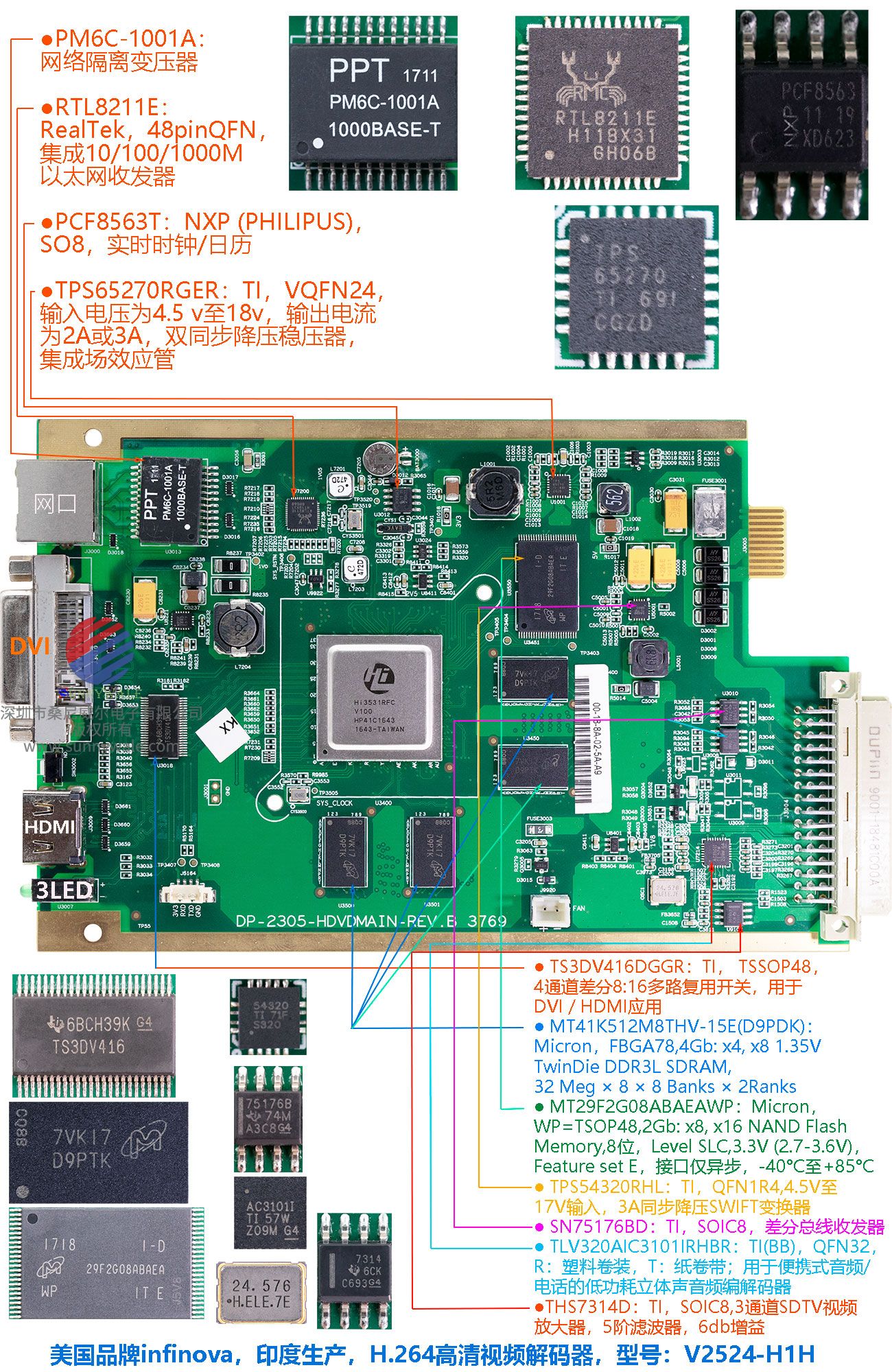

V2524-H1H板载IC：点击(或复制到浏览器打开)下面蓝色链接可免费下载相关的Datasheet PDF
==============================================
主芯片Hi3536RBCV100的功能：
功能结构：模拟集成电路
导电类型：单极型
集成度高低：位小规模集成电路
制作工艺：半导体集成电路
封装：BGA
主芯片Hi3531RFCV100的功能：
Hi3531是海思半导体针对多路D1和多路高清DVR、NVR产品应用开发的一款专业高端SOC芯片。高度集成和丰富的外围接口，在满足客户差异化产品功能、性能、图像质量要求的同时，可大大降低ebom成本。通过专用的视频级联技术，多片Hi3531间、多片Hi3531与Hi3532间级联可提供更强的编解码能力。
HI3531特点：
处理器：ARM Cortex A9双核@Max. 930MHz，
支持高达5路1080P实时多协议编解码，
智能视频分析：集成智能分析加速引擎，
支持智能运动侦测、周界防范、视频诊断等多种智能分析应用，
支持多种视频接口和集成丰富的外围接口，
SDK：提供基于Linux 2.6.38 SMP的开发包和H.264的高性能PC解码库，
封装：RoHS，EHS-FCBGA817封装。

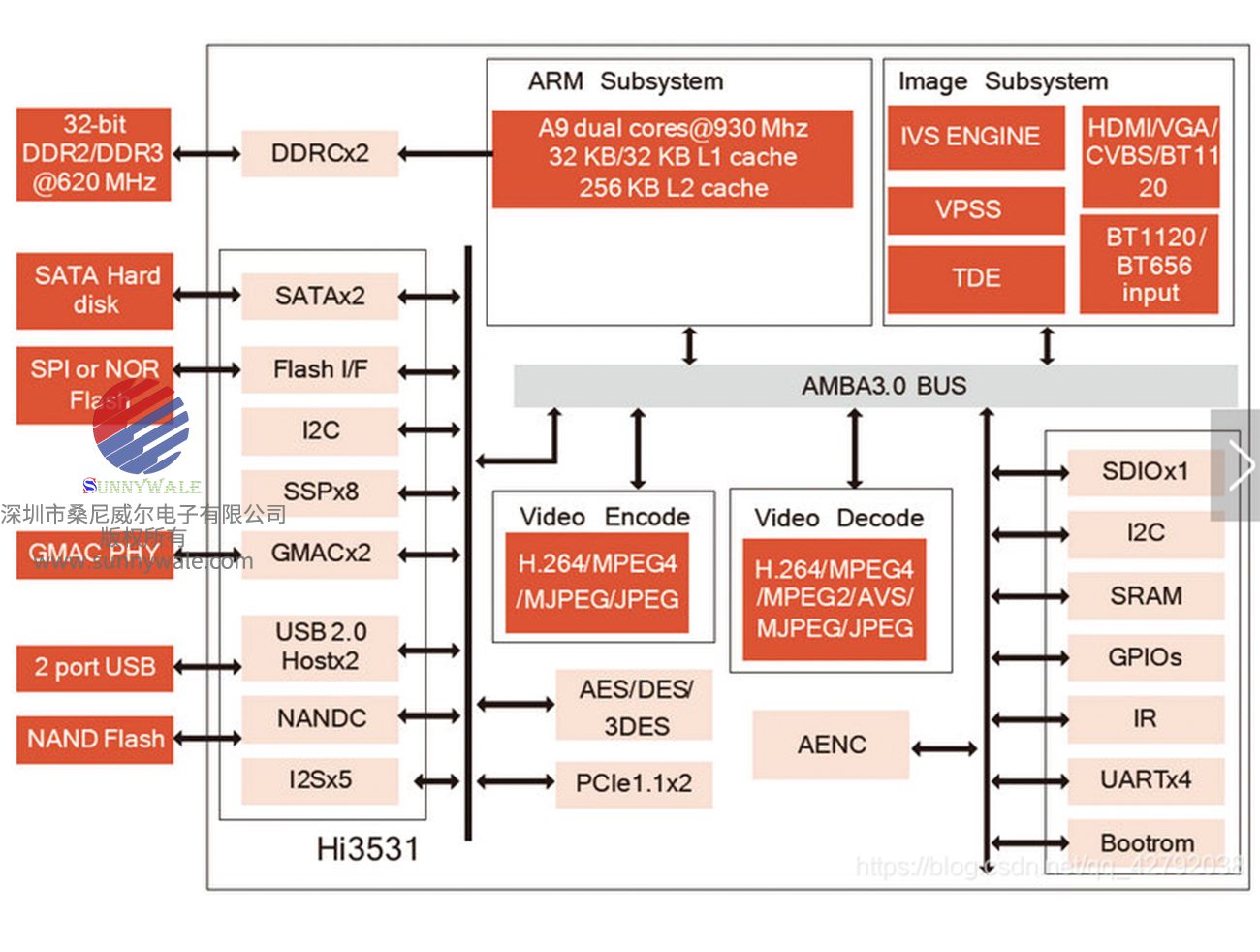

Hi3531功能框图：
————————————————
Hi3531为海思半导体针对多路D1和多路高清DVR、NVR产品，应用开发的一款专业高端SOC芯片。Hi3531内置强大的高性能双核A9处理器、高达5路1080P实时多协议编解码能力的引擎和专用TOE网络加速模块;集成优异的视频前后处理和编解码算法、结合多路高清显示输出能力。Hi3531高度集成和丰富的外围接口，在满足客户差异化产品功能、性能、图像质量要求的同时，可大大降低ebom成本。通过专用的视频级联技术，多片Hi3531间、多片Hi3531与Hi3532间级联可提供更强的编解码能力。
【Hi3531】
Hi3531高度集成和丰富的外围接口，在满足客户差异化产品功能、性能、图像质量要求的同时，可大大降低ebom成本。通过专用的视频级联技术，多片Hi3531间、多片Hi3531与Hi3532间级联可提供更强的编解码能力。
Hi3531 处理器 简介
Hi3531为海思半导体针对多路D1和多路高清DVR、NVR产品应用开发的一款专业高端SOC芯片。Hi3531 [2] 内置强大的高性能双核A9处理器、高达5路1080P实时多协议编解码能力的引擎和专用TOE网络加速模块，可轻松应对越来越高的高清应用和网络需求;集成优异的视频前后处理和编解码算法、结合多路高清显示输出能力，能充分满足客户产品的高质量图像体验。
海思3531芯片资料汇总
一、媒体处理平台（MPP） hi3531/3532 编码
二、视频缓存池：向媒体业务提供大块内存管理功能。
三、视频编码模块VENC支持以下协议编码：（1）H.264 （2）JPEG （3）MJPEG （4）MPEG-4
四、编码模块的输入源包括三类：
（1） 用户态读取图像文件向编码模块发送数据
（2） 视频输入（VIU）模块采集的图像经过视频处理子系统（VPSS）发送到编码模块
（3） 视频输入（VIU）模块采集的图像直接发送到编码模块
五、视频前处理单元VPSS（Video Process Sub-System）
（1） 支持对一幅输入图像进行统一处理，然后进行缩放输出。
（2） 一进五出（0~4）
（3） 一幅图像最多输出4种不同分辨率的预处理后图像。
0:主码流 1：辅码流 2：JPEG 3：预览
六、 典型的编码流程包括：
（1） 输入图像的接收
（2） 图像内容的遮挡和覆盖
（3） 图像的编码
（4） 码流的输入
七、编码通道：
完成图像转化为码流的功能，具体由码率控制器和编码器协同完成。
（1）码率控制器：提供了对编码参数的控制和调整，从而对输出码率进行控制。
（2） 编码器：只完成编码功能。
八、编码通道组：
指芯片启动一次，能够同时处理的编码通道的集合。
Hi3531/Hi3532编码通道组支持启动一次，仅编码一路主码流通道。
九、系统绑定：
通过数据接收者绑定数据源来建立两者之间的关联关系。绑定后，数据源生成的数据将自动发给接收者。
十、一些名词简写：
VI：视频输入 VO：视频输出
VPSS：视频处理 VDA：视频侦测分析
VENC：视频编码 AI：音频输入
VDEC：视频解码 AO：音频输出
十一、Hi3531解码器提供两种码流发送方式：
（1） 流式发送
（2） 按帧发送
十二、Hi3531解码器图像传输方式：
（1） 普通传输：完全按照H.264协议输出图像 速度慢
（2） 直接输出：收到下一帧码流，输出当前帧图像。 次之
（3） 按帧输出：收到当前帧码流，输出当前帧图像。 速度快
十三、 VI模块（视频输入）
（1） 实现的功能：将芯片外的视频数据，通过接口接收，存入到指定的内存区域。实现一路原始视频图像输入，两路视频图像输出功能。
（2） Hi3531芯片有4个BT.1120接口，每个BT.1120接口依次对应两个VI设备。
（3） Hi3531芯片有8个（4*2）VI设备端口（Dev0~Dev7），32个VI物理通道，2个级联扩展通道。
（4） 8个VI设备端口均支持2路D1复合模式，以及1路720P interleave模式。
十四、音频模块
Audio模块包括：
（1） 音频输入
（2） 音频输出
（3） 音频编码
（4） 音频解码
==================================================
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
