索尼SONY IMX238+NEXTCHIP NVP2431H索尼芯片同轴传输AHD130万960P模拟高清星光级监控主板模组
2021-02-23 20:40:39
点击购买
产品卖点:

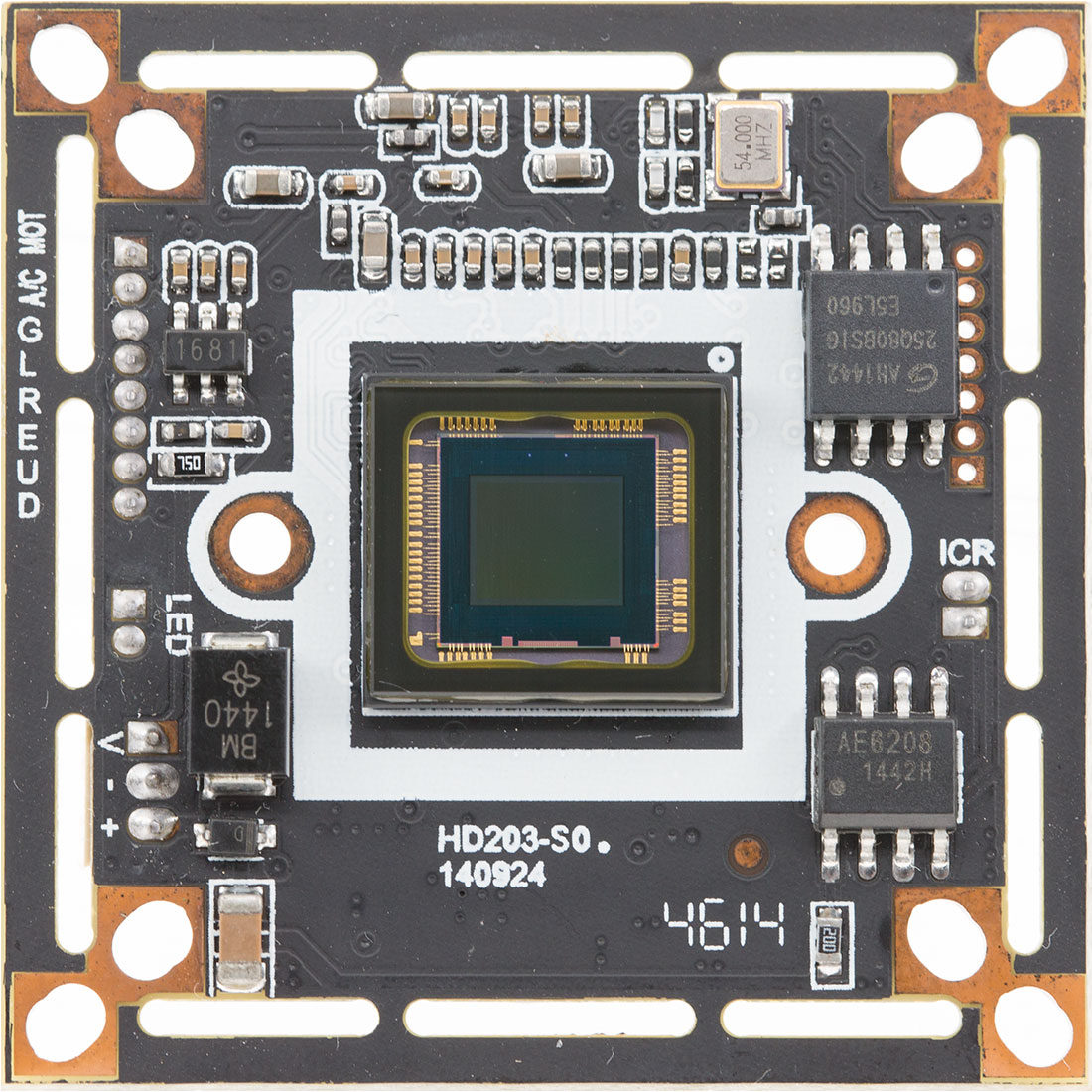

NVP2431H+IMX238 AHD 130万,1/2.7" 彩色 CMOS,单板,尺寸大小:32×38mm,单色彩色,感应红外,DC12V,工作电流仅仅70mA,支持OSD菜单功能,3D降噪,支持IR-CUT,红外同步,有防雷保护。灯板控制IR-CUT:灯板亮后图像转黑白,星光级超照度,夜视更好!
AHD摄像机是什么,网络的还是模拟的?不知道好用不好用呢?
AHD摄像机与高清IPC对比分析
IPC是什么,HDCVI又是什么?两者的关系如何,区别在哪?谁的利润最大,谁又将是今后市场主流?
1,概念(IPC和AHD的区别):
IPC:网络摄像机(IP CAMERA),是一种结合传统摄像机与网络技术所产生的新一代摄像机,是基于网络传输的数字化设备,具备网络输出接口,可直接将网络摄像机接入本地局域网。
AHD:AHD代表的则是Analog High Definition,是一种基于同轴电缆的采用模拟调制技术传输逐行扫描的高清视频,是模拟监控技术架构下的升级产品,仍属于闭路式的模拟监控系统。
2,画质对比:
IPC:看得更清楚一直是消费者追求的目标,同时画质越高越利于工程报价,未来高清的大方向是高分辨率、高帧率。IPC可以达到100W、130W、200 W,更甚至300 W 、500 W 、800 W@30帧图像的输出。
AHD:只负责信号的采集不负责信号的压缩,受传输模式的限制最大只能做到200W@30帧。
3,应用:
IPC:行业级+平民化的优秀典范。自2010年发展至今,IPC种类齐全、性价比高、应用广泛,已被消费者一致接收并认可。2013年底,除了行业应用,家用安防也在如火如荼地全面推广中,随着4G网络、云存储等的推广,家用安防前景可期。就目前整个大陆视频监控市场而言,高清产品的市场占有率有30%多,其中网络高清(IPC、NVR)约占95%的市场份额,数字高清(HD-SDI、HDCVI)约占5%。
AHD:应用场景狭窄,主要应用在地域不大但对实时性要求比较高的金融场所等。家用安防正进入互联网时代,相对于IPC的网络开放性与标准化,HDCVI不适合家用场景,因其不能使用电脑/手机直连,必须使用与其配套的后端设备。
4,厂家成本与利润:
IPC:工程利润 =工程报价–综合成本。IPC的高清画质远远高于HDCVI,有利于报高价。同时,线材用量少、线路简单、施工周期短、后期维护方便等可保证利润最大化。
AHD:前端是非压缩的,导致后端数据量大,在图像传输上虽然可以利用原有的部分模拟监控的传输线缆,但是前端、光端机、后端都需要更换。同时,AHD有效传输距离在500米左右, 500米以上传输信号衰减严重,目前尚无提供信号放大的设备,所以无法实现传输500米以上的解决方案,并且扩展性一般,不能集成智能分析功能。由此可见,AHD综合成本比IPC昂贵的多,直接导致利润远远小于IPC工程项目。
5,市场占有率:
IPC:海康威视、中维世纪以及众多的深圳厂家都把研发重心放在了IPC上,更多厂家的推广更有利于IPC技术的成熟及市场普遍化,而且持续发展下去IPC成本优势会越来越凸显、市场占有率也会越来越大,超越模拟监控指日可待。
AHD芯片的八大优势:
①更清晰:更先进的亮色分离、信号滤波、3D降噪技术,让图像清晰度更高,图像还原性更好;
②高集成:AHD前端芯片ISP与TX二合一,更经济更稳定,功耗更低;
③开放标准:第三方开放标准,兼容其他厂家的AHD产品,加速市场推进;
④零延时:前端数据未经过编码压缩传输到后端,全实时,高保真;
⑤传的远:采用同轴传输普通75-3线可达500(AHD-L)米;
⑥兼容好:兼容普通D1/960H,兼容模拟外围设备(含分配器、矩阵等);
⑦易操作:支持OSD菜单设置,随你所想,设你所需;
⑧廉价物美:普通模拟的价格,高清品质的产品;
---------------------------------------------------------

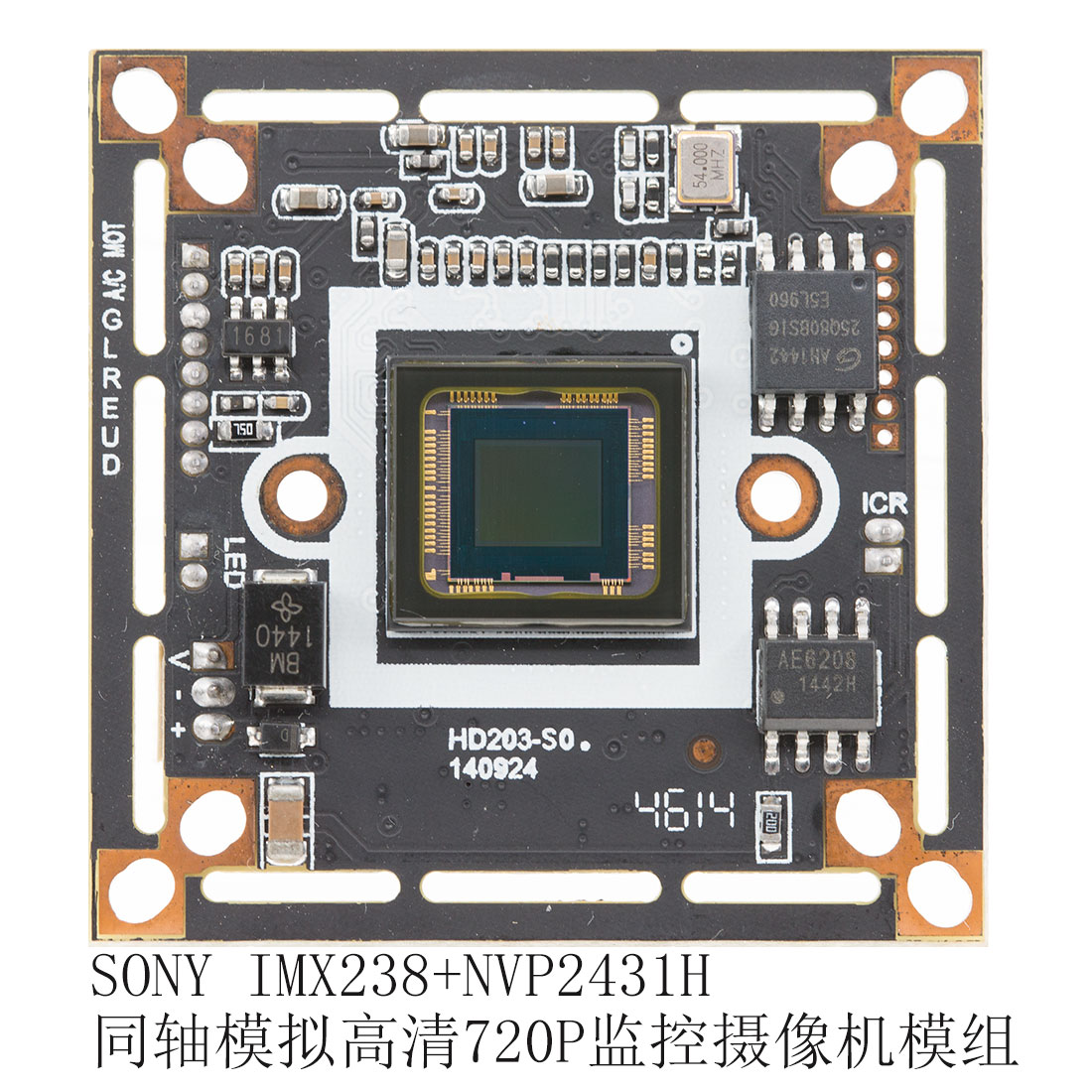

AHD 720P: NVP2431H +索尼IMX238

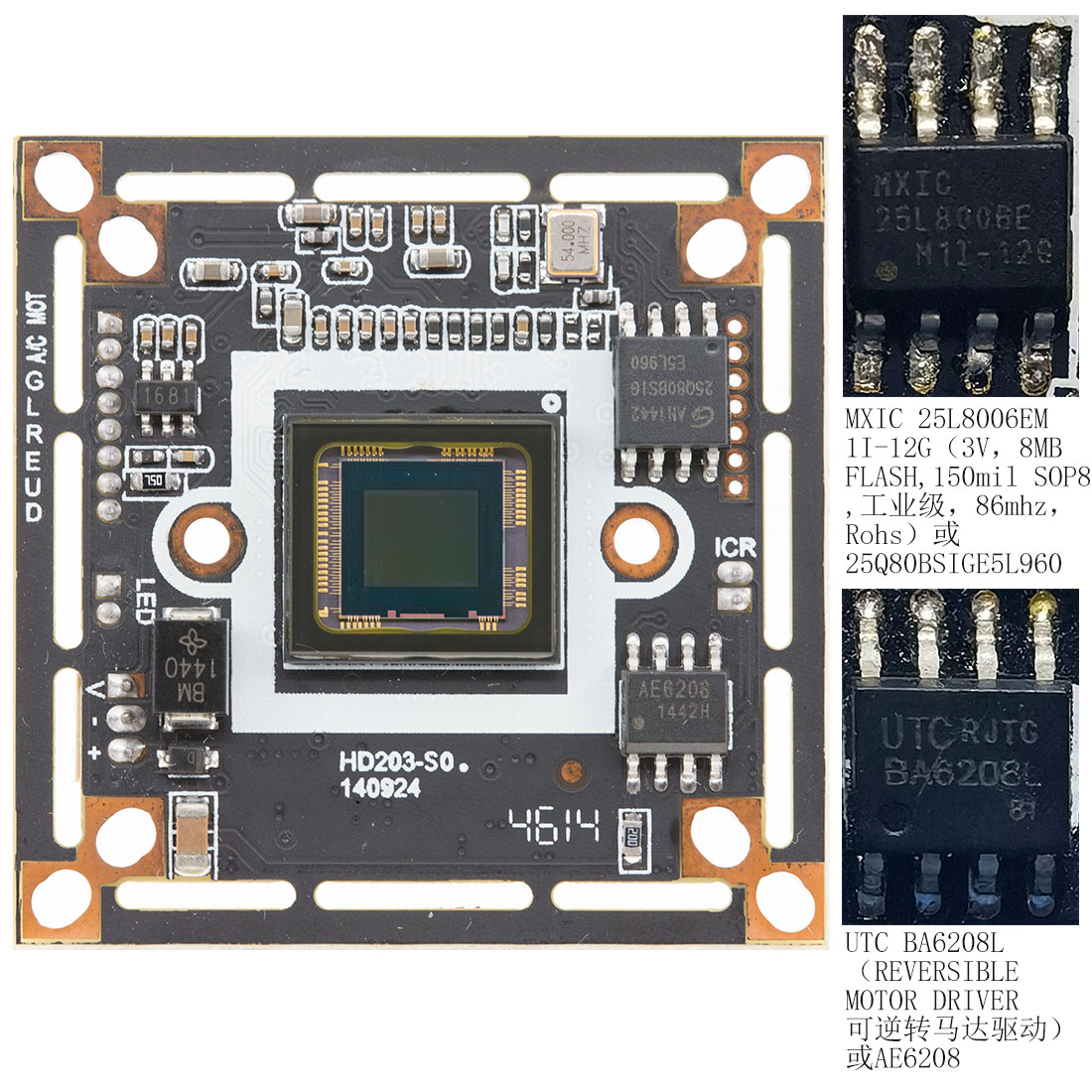

NVP2431H + IMX238摄像机模块
NVP2431H +索尼IMX238监控摄像机模块
imx238百万像素图像传感器,720P高清画质,AHD720P / 960H输出,有效分辨率1280 * 720;
OSD支持12种语言,具有数字WDR、除雾功能、光抑制/运动检测/隐私屏蔽、2D / 3D降噪;

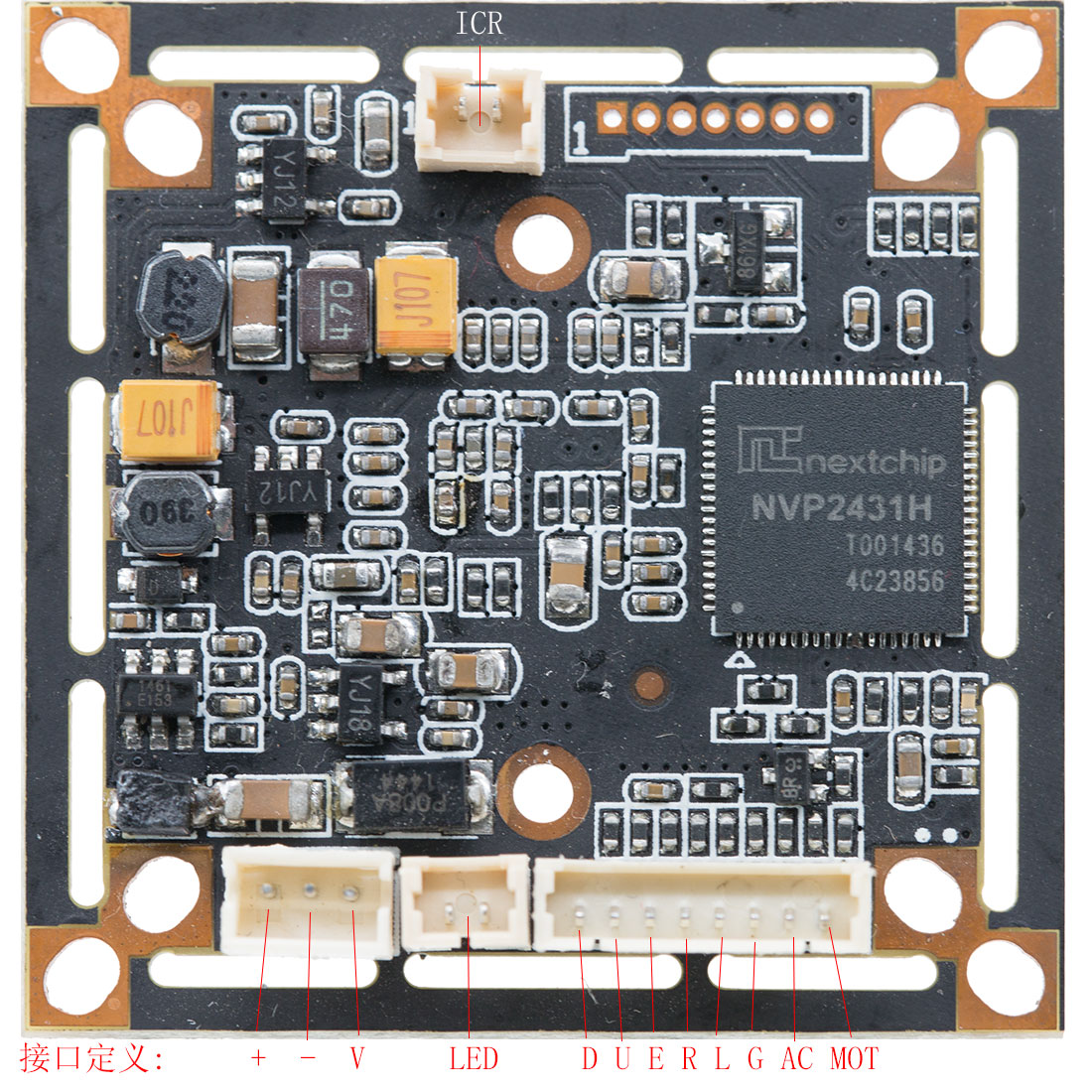

采用Nextchip 2431H DSP,具有OSD功能(图像、彩色/单色、PAL / NTSC切换);
双滤光开关,清夜效果,多种白天/夜晚模式OSD切换,独特的画面保持(冻结)功能;
支持虹膜:自动虹膜功能并选择OSD LCD / CRT输出、设备名称显示;

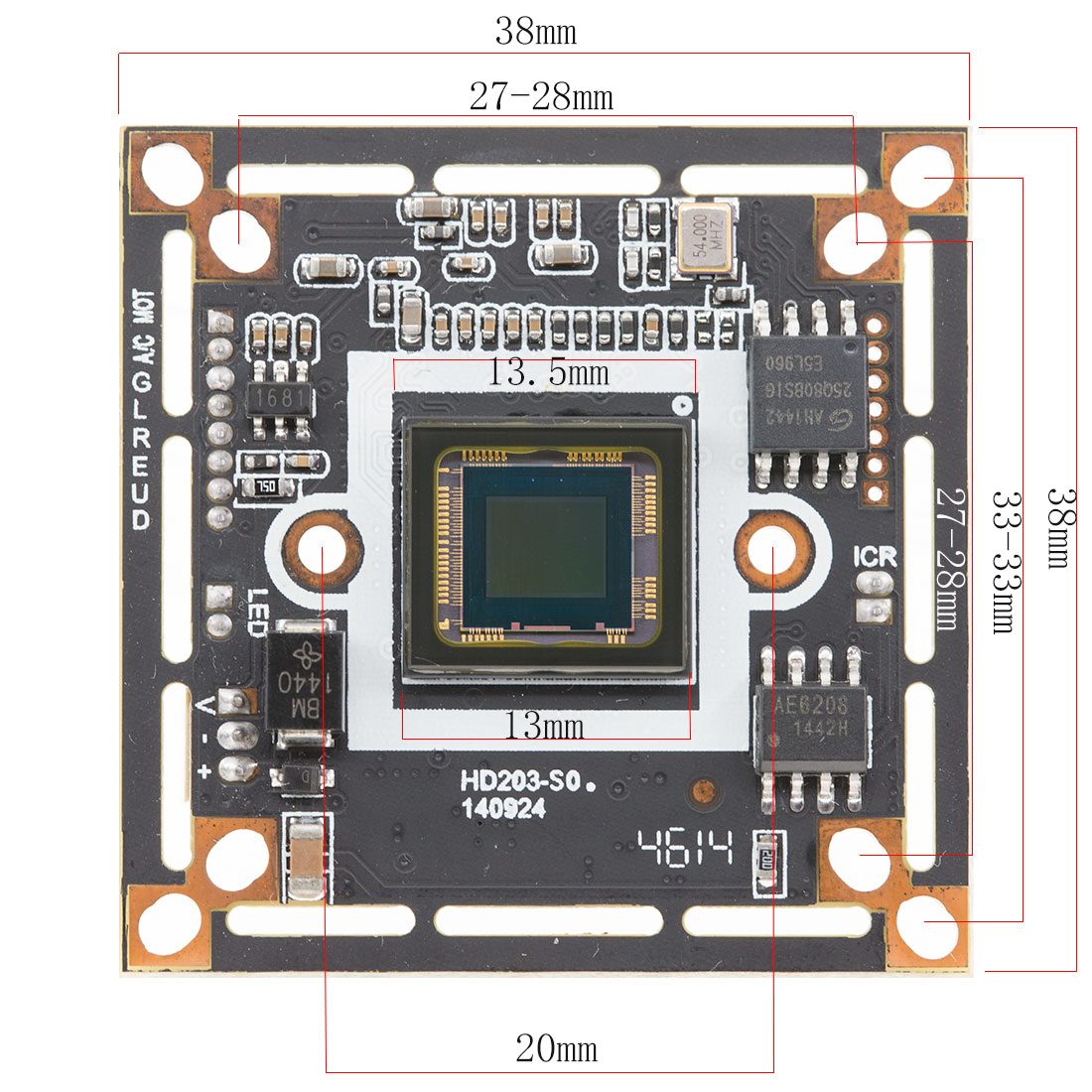

OSP抗氧化PCB,小尺寸38x38mm、32x32mm模块设计;
技术规范:
图像传感器:1/3索尼IMX238
分辨率:1305 (H) * 1049 (V)
有效像素:约137万像素
电视系统:PAL / NTSC
昼/夜模式:外部(默认)/自动/彩色/单色
信噪比:≥69分贝
最小照度:0.01流明
背光补偿(BLC):自动
自动电动快门(AES):自动/ 1/50(1/60)-1/ 100000秒
自动白平衡:自动
红外控制电压:直流0V - 3V/8V
OSD菜单:英文/简体中文/繁体中文/德语/法语/意大利语/西班牙语/波兰语/俄语/葡萄牙语/荷兰语/土耳其语
视频输出:AHD 720P & 960H
视频存储:1min≈27MB (4mm镜头)
工作电压:DC12V/109mA±6mA(9V-18V)
工作温度:-20℃~50℃
AHD 720P: NVP2431H + SONY IMX238
NVP2431H + IMX238 Camera Module
NVP2431H + Sony IMX238 Camera Module
IMX238 megapixel image sensor, 720P HD picture quality, AHD720P / 960H output, the effective resolution of 1280 * 720;
OSD supports 12 languages, with digital WDR, defog function, light inhibition / motion detection / privacy masking, 2D / 3D noise reduction;
Use Nextchip 2431H DSP, with OSD function (image, color / monochrome, PAL / NTSC switching);
Dual filter switch, clear night effect, OSD switch between multiple day and night mode, with unique picture holding HOLD (freeze) function;
Support IRIS, Auto iris function and select OSD LCD / CRT output, the device name display;
OSP antioxidant PCB, small size 38 * 38 module design;
TECHNICAL SPECIFICATION
Image Sensor: 1/3 SONY IMX 238
Resolution: 1305(H)*1049(V)
Effective Pixel: Approx. 1.37M pixels
TV System: PAL/NTSC
Day/Night Mode: External (default)/Auto/Color/Monochorme
S/N Ratio: ≥69dB
Minimum Illumination: 0.01LUX
Back Light Compensation (BLC): AUTO
Automatic Electric Shutter (AES): AUTO/ 1/50(1/60)-1/100,000sec
Automatic White Balance (AWB): AUTO
IR Control Voltage: DC 0V - 3V/8V
OSD Menu: English / Simplified Chinese / Traditional Chinese / German / French / Italian / Spanish / Polish / Russian / Portuguese / Dutch / Turkish
Video Output: AHD 720P & 960H
Video Storage: 1min≈27MB (4mm lens)
Working Voltage: DC12V/109mA ±6mA(9V-18V)
Working Temperature: -20℃ ~ 50℃
----------------------------------------------------------------------
HD CMOS AHD™相机ISP
分辨率高达720p @ 30fps
HD-over-Coax传输技术
NVP2431H是首批EAGLET ISP系列之一。
使用AHD™技术,NVP2431H可以在基于同轴电缆的基础设施上实现高清分辨率传输。
用户可以使用EAGLET ISP系列开发强大且经济高效的闭路电视系统。 与百万像素CMOS传感器结合使用,可以实现清晰的成像。 它提供各种模拟输出格式,如AHD1.0 / CVBS / COMET。
NVP2431H
HD CMOS AHD™ Camera ISP
Resolution up to 720p@30fps
HD-over-Coax Transmission Technology
NVP2431H is one of the first EAGLET ISP series.
Using AHD™ technology, NVP2431H realizes HD resolution transmission on coax-based infrastructures.
Users can develop robust & cost-effective CCTV system with EAGLET ISP Series. In combination with megapixel CMOS sensors, it facilitates crystal-clear imaging. It provides various analog output formats such as AHD1.0 / CVBS / COMET.
-------------------------------------------------------------------------
百度文库完整文献和测试报告:https://wenku.baidu.com/view/b973b10301f69e31433294e3.html(相同方案,可作参考,电路设计略有区别)
