1 SN9C263AJG总体描述
SN9C263AJG是一个USB 2.0兼容的PC摄像头控制器。内置极低功耗收发器提供
与各种USB主机的优越兼容性和图像应用的最佳质量。它完全符合USB视频类。集成传感器接口和色彩处理引擎，可支持大多数VGA、SXGA和UXGA CMOS SOC传感器。
SN9C263集成了2个电压调节器用于传感器电源。一个是传感器的模拟部分。另一个是传感器的核心功率。这些内置调节器可以帮助节省BOM成本和PCB面积。
SN9C263集成时钟合成器，性能和节能。不需要外部晶体，因此可以帮助节省BOM成本和PCB面积。
SN9C263由嵌入式单片机控制，内置自动对焦统计功能。灵活的架构由掩模ROM、内部RAM和外部串行闪存或EEPROM组成
自定义代码和参数。还可以将所有程序代码存储在外部闪存中，以供定制设计。借助SONiX提供的高度集成的固件架构和开发工具包，第三方可以轻松集成新型CMOS传感器和GPIO定义，用于不同的板配置。
2 SN9C263AJG特点
2.01系统
● 3.3V单电源，1.8V Core（内部稳压器产生）
● 待机和挂起时极低功耗（不含传感器功耗）
● 内置时钟合成器，性能和省电
● 内置锁相环，用于内部时钟生成
● 使用外部串行闪存存储定制的代码和数据，或使用EEPROM存储数据。
● 无需外部RAM
● 1.8V输出电源为CMOS传感器提供核心电源
● 2.8V输出电源为CMOS传感器提供模拟电源
● 32针QFN封装；请参阅后面的部分了解更多细节。
2.02 USB控制器
● USB 2.0兼容
● USB2.0 HS/FS自动检测和切换
● USB FS模式和USB断开可编程
● USB Video Class 1.1兼容
● 4个端点：控制管道，UVC中断IN和等时输入（视频，最大24MB/s）， HID中断IN
● 6个可供选择的视频流接口设置
2.03 SN9C263AJG传感器接口
● 支持VGA、SXGA和UXGA CMOS ISP传感器
● 支持YUY2传感器图像数据格式
● 高达48Mhz的输出时钟，满足CMOS传感器硅的时钟要求。
● 最高可接受96Mhz像素时钟
● 支持工业标准的2线串行接口，用于传感器控制
2.04图像预处理
● 传感器输出后可配置开窗功能
2.05 SN9C263AJG颜色处理
● 自动对焦边缘统计
● 可编程γ表的Y通道
● 可配置图像处理后的窗口功能
2.06扩容引擎
● 1/2、1/4在Y/Cb/Cr上平滑缩放
● 3/5秒线性缩放VGA输入
2.07视频/静态图像
● 输出视频/静止图像格式：
◆ 未压缩YUY2有效载荷（16位/像素）
● 静态图像采集支持UVC静态图像采集方法1/2
2.08 SN9C263AJG帧率
● 考虑USB带宽限制的帧率
● 帧率取决于传感器特性
最大帧率受传感器在最大像素时钟下每秒可以输出多少帧的限制，并且受高速USB ISO带宽24MB/s的限制
2.09 SN9c263AJG GPIO
● 4个gpio可用，其中3个预定义为LED控制和传感器复位引脚和串行闪存写保护控制
2.10 SN9C263AJG微控制器和USB设备特性
● 内置8032微控制器，3K字节数据存储器，最高CPU时钟频率为24MHz
● 4K字节可编程SRAM
● 从外部串行闪存加载扩展18KB F/W。
● 从外部串行闪存中加载VID/PID、制造商、产品和序列号字符eepm。
● 从外部串行闪存/ EEPROM加载UVC参数定义。
● F/W(固件)可从PC升级
● 强制USB断开连接
● CPU看门狗
2.11 USB视频类的预定义功能
● 亮度控制（UVC定义）
● 对比度控制（UVC定义）
● 色相控制（UVC定义）
● 饱和度控制（UVC定义）
● 清晰度控制（UVC定义）
● 伽马控制（UVC定义）
● 隐私控制（UVC定义）
● 视频流LED指示灯
● 扩展单元支持
2.12 SN9C263AJG平台支持
● 微软Windows XP 32位SP2，微软Windows XP 64位，微软Windows Vista 32位，微软Windows Vista 64位，微软Windows 7 32位，微软Windows 7 64位
● Mac - OS X 10.4.8或更高版本
● USB
Linux与UVC驱动程序（开源可在http://linux-uvc.berlios.de/）

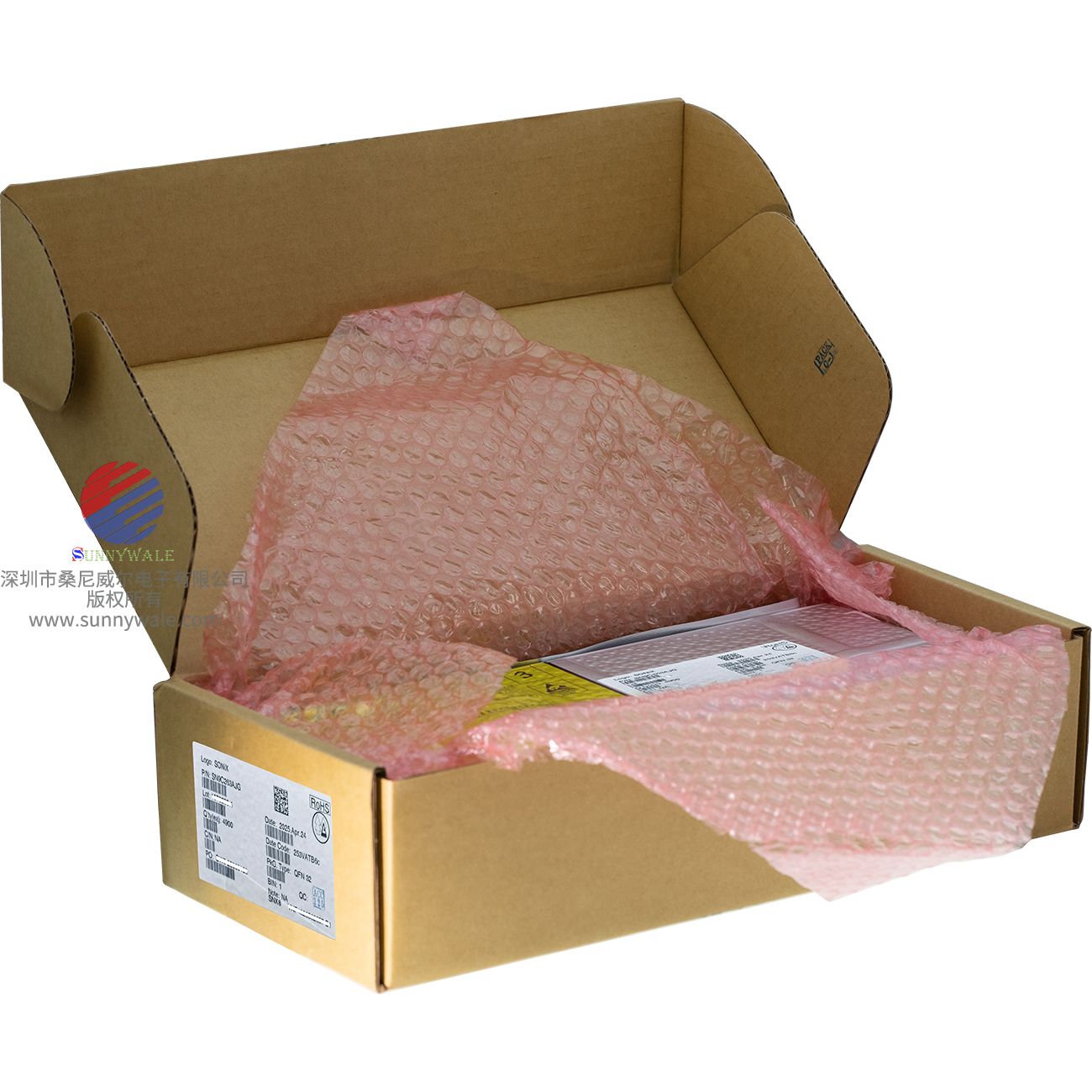

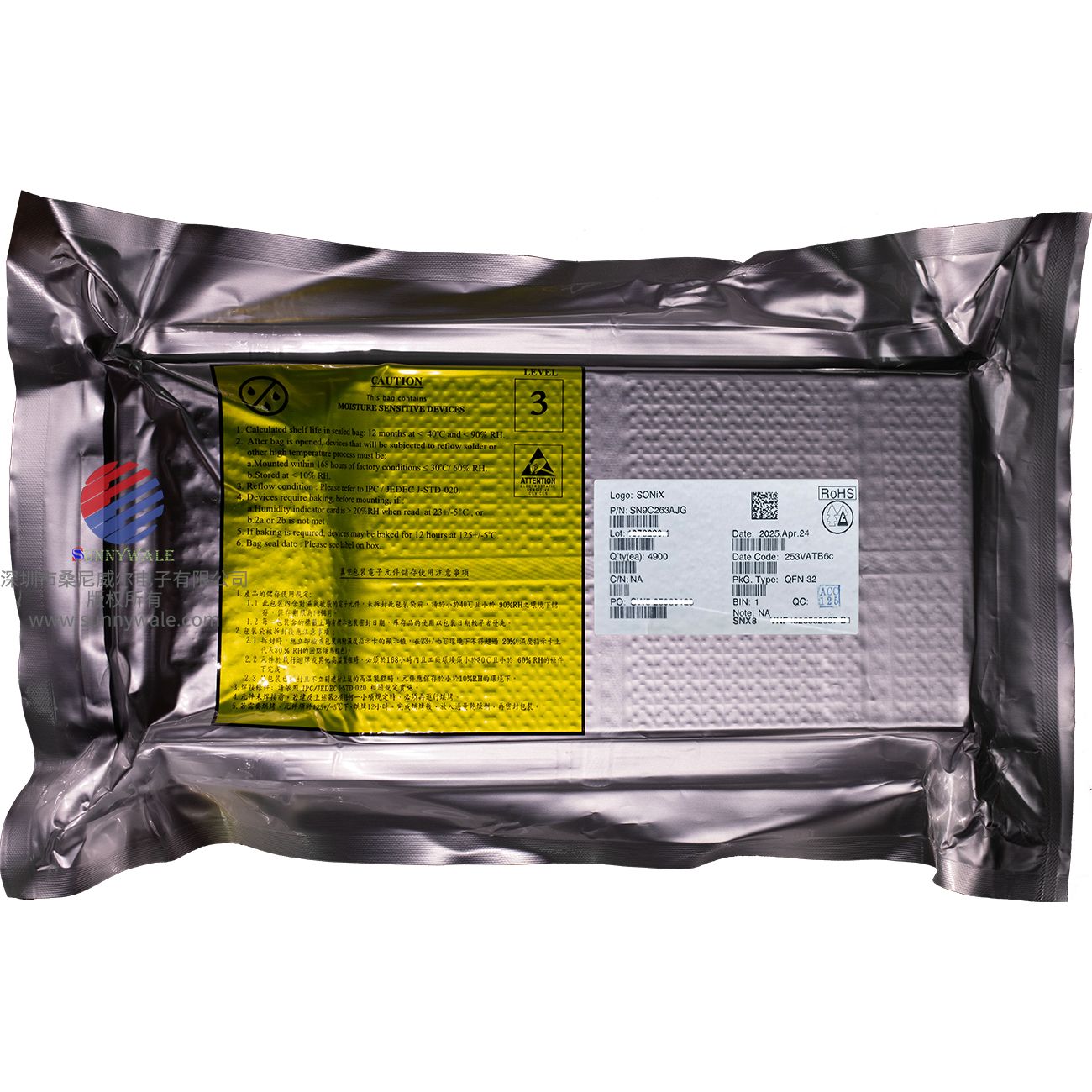

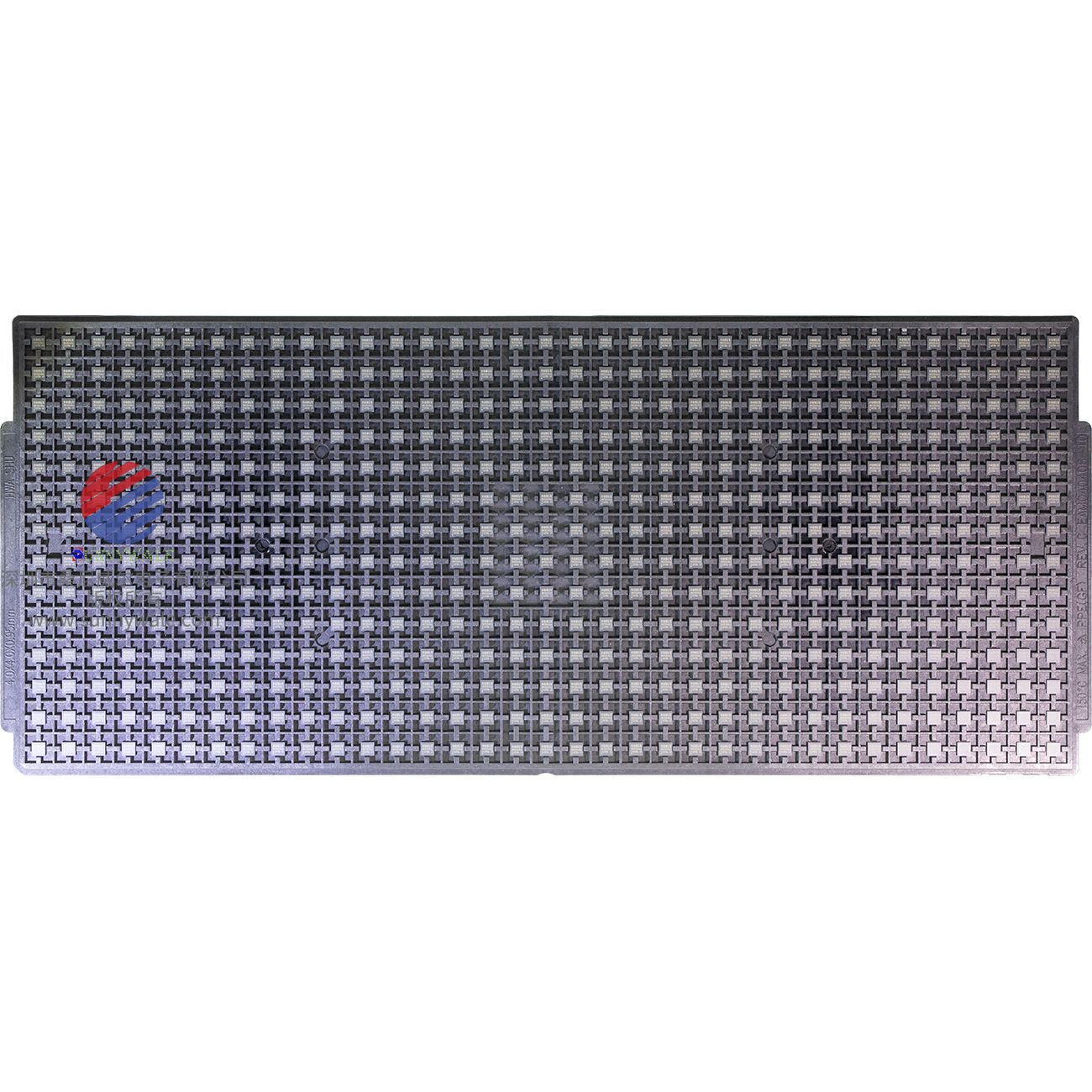

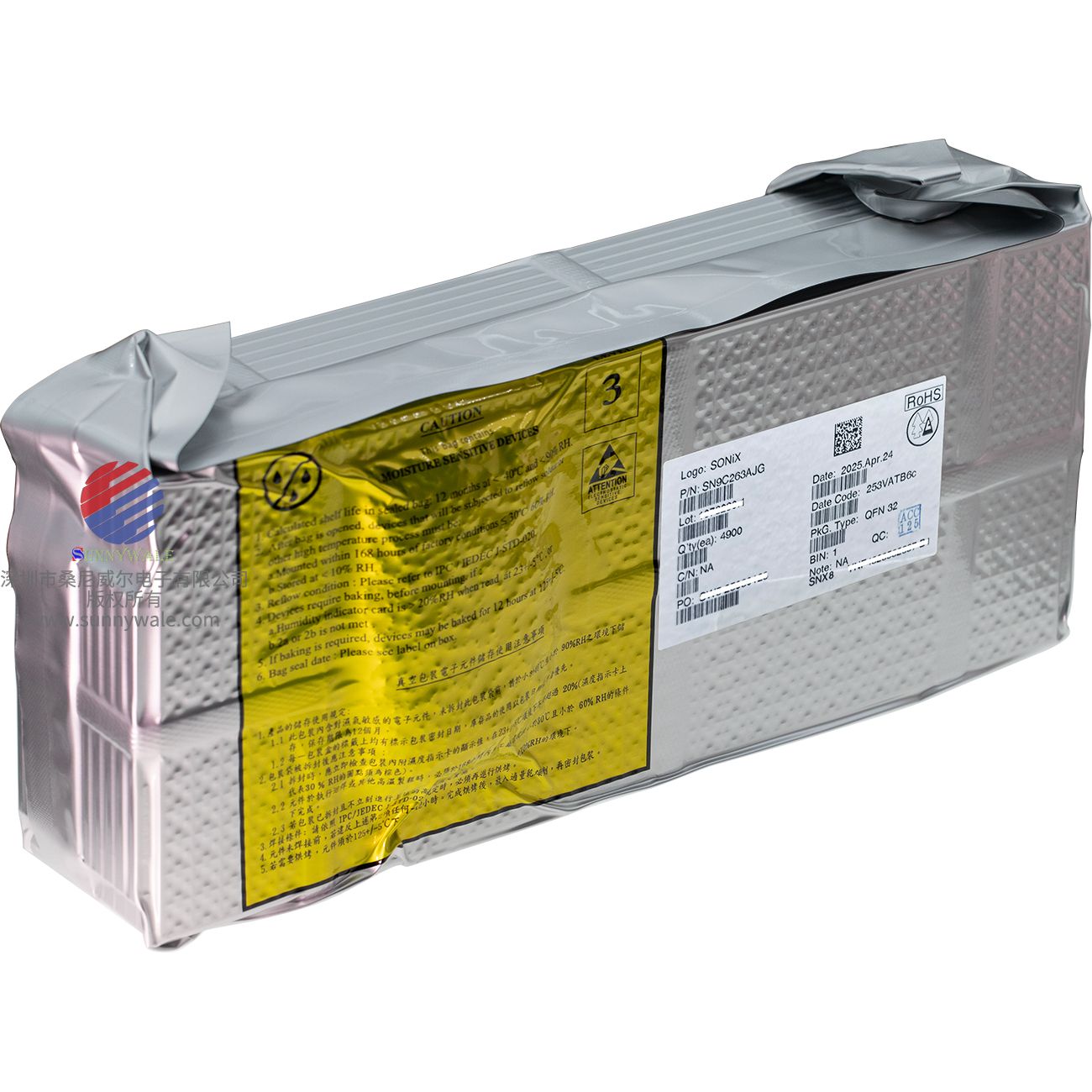

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
