SN9C259BFG松翰SONIX USB2.0摄像头控制器，支持VGA(640x480)@30fps、SXGA(1024x768)、UXGA(1900x1200)和QXGA(2048 x 1536)@3.5fps分辨率，极低功耗待机时<49mA
SN9C259BFG松翰SONIX USB2.0摄像头控制器，支持VGA(640x480)@30fps、SXGA(1024x768)、UXGA(1900x1200)和QXGA(2048 x 1536)@3.5fps分辨率，极低功耗待机时 < 49mA
1，SN9C259总体描述
SN9C259是一个USB 2.0兼容的PC摄像头控制器。内置极低功耗收发器提供与各种USB主机的卓越兼容性和图像应用的最佳质量。它完全符合USB视频和音频类。集成传感器接口和色彩处理引擎，可支持多达QXGA的CMOS SOC传感器。SN9C259集成了2个电压调节器用于传感器电源。一种是3.3 v到2.8 v，用于传感器的模拟部分。另一个是3.3 v到1.9 v的传感器核心功率。这些内置调节器可以帮助节省BOM成本和PCB面积。SN9C259由嵌入式微控制器控制。该灵活架构由掩模ROM、内部RAM和外部串行闪存组成，可存储定制的代码和参数。还可以将所有程序代码存储在外部闪存中，以供定制设计。借助SONiX提供的高度集成的固件架构和开发工具包，第三方可以轻松集成新型CMOS传感器和GPIO定义，用于不同的板配置。
2，SN9C259功能
2.01系统
● 3.3V单电源，1.8V Core(由内部稳压器产生)，1.8V和3.3V I/O电源
● 极低功耗，待机时< 49mA，挂起时< 400uA(不含传感器功耗，开启音频)
● 内置锁相环，用于内部时钟生成，输入晶体频率为12MHz
● 采用外置串行闪存存储定制的代码和数据
● 无需外部RAM
● 1.9V和2.8V输出电源引脚提供CMOS传感器所需的电源
● 可选配LQFP48（SN9C259BFG） & QFN46(SN9C259BIG)封装;请参阅后面的部分了解更多细节
2.02 USB控制器
● USB 2.0兼容
● USB Video Class 1.1兼容
● USB2.0 HS/FS自动检测和切换
● USB FS模式和USB断开可编程
● 5个端点:控制管道，2个中断输入和2个同步输入(视频输入和音频输入)
● 6个可供选择的视频流接口设置
2.03传感器接口
● 支持VGA、SXGA、UXGA和QXGA CMOS ISP传感器
● Raw Bypass模式(LQFP48: Raw -10 / Raw -8,QFN46: Raw -8)，需要SONIX驱动程序
● MJPG旁路模式，支持ASIC输出MJPEG报头
● 支持YUY2传感器图像数据格式
● 高达48Mhz的输出时钟，满足CMOS传感器硅的时钟要求。
● 最高可接受96Mhz像素时钟
● 支持工业标准的2线串行接口，用于传感器控制
● 支持PCK同步和Buffer同步两种传感器模式
2.04图像处理
● 传感器输出后可配置开窗功能
2.05色彩处理
● 自动对焦边缘统计
● 可编程γ表的Y通道
● 可配置处理后的图像窗口功能
2.06扩容引擎
● 1/2、1/4在Y/Cb/Cr上平滑缩放
● 3/5秒线性缩放VGA输入
2.07视频/静态图像
● 输出视频/静止图像格式:
● 未压缩YUY2有效载荷(16位/像素)
● 视频流高达30fps@VGA或3.5fps@QXGA在USB2.0高速模式
● 静止图像捕获支持UVC静止图像捕获方法0/1/2

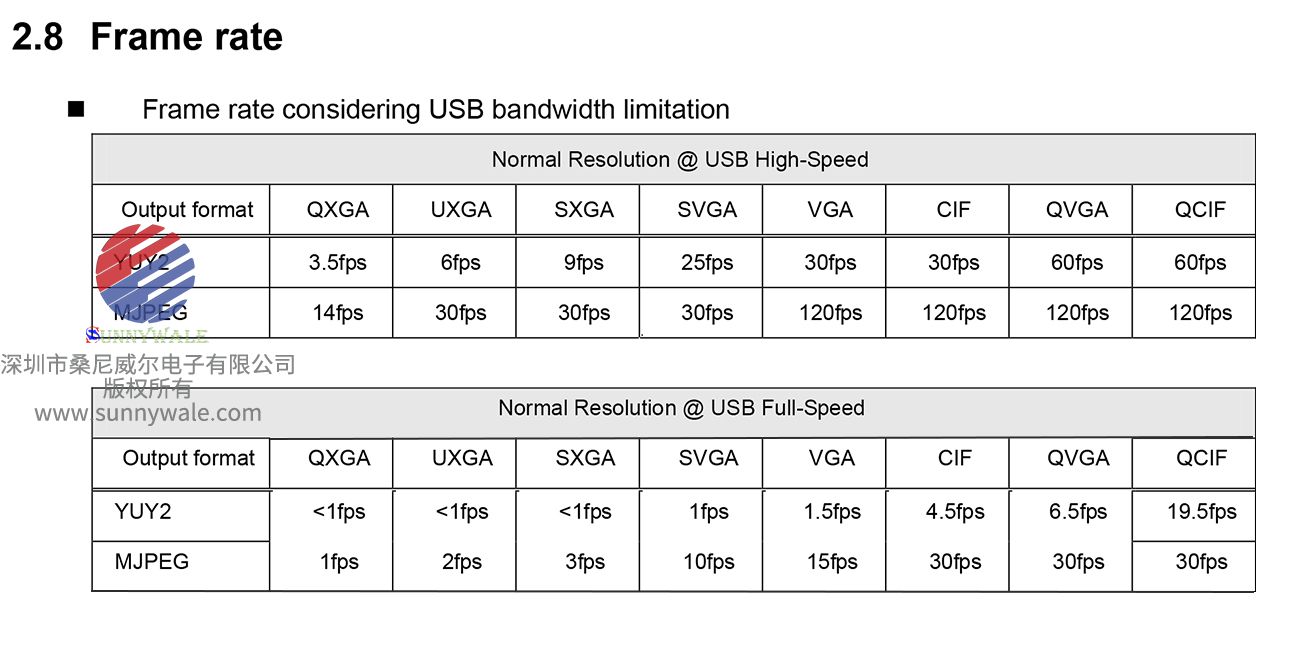

2.08帧率
● 考虑传感器特性的帧率
● 最大帧率受限于传感器在48MHz像素时钟下每秒可以输出多少帧，并且受限于高速USB ISO带宽24MB/s
2.09音频
●USB音频Class 1.0标准兼容
● 可编程音频采样频率:8、11.025、16、22.05、24、44.1和48 kHz
● 内置单通道16位ADC
● 16位PCM格式输出到UAC
● 音频性能
● 增益= 0dB，信噪比= 74dB, THD+N = 0.021%(输入为-3dB)
● 增益= 52.5dB:信噪比= 46dB, THD+N = 0.5%(输入为-54dB，约2mV)
● PGA增益范围为-12dB至33dB，步进为3dB
● MIC BOOST增益范围从0~30dB和4级
● 数字音量控制/静音:-78dB
2.10 GPIO
● 3个gpio可用，预定义为LED，快照按钮和传感器复位引脚
2.11微控制器和USB设备特性
● 内置8032微控制器，3K字节数据存储器，最高CPU时钟频率为24MHz
● 总共64K字节掩码ROM和4K字节可编程SRAM
● 从外部串行闪存加载扩展18KB F/W。
● 从外部串行闪存中加载VID/PID、制造商、产品和序列号字符串。
● 从外部串行闪存加载UVC参数定义。
● F/W可从PC升级
● 强制USB在FS模式/强制USB断开
● 在H/W窗口结束时中断
● CPU看门狗
2.12预定义USB视频类
● 亮度控制(UVC定义)
● 对比度控制(UVC定义)
● 色相控制(UVC定义)
● 饱和度控制(UVC定义)
● 清晰度控制(UVC定义)
● 伽马控制(UVC定义)
● 隐私控制(UVC定义)
● 通过GPIO触发图像自动翻转控制
● 视频流LED指示灯
● 扩展单元支持
2.13，SN9C259平台支持
● 微软Windows XP 32位SP2，微软Windows XP 64位，微软Windows Vista 32位，微软Windows Vista 64位，微软Windows 7 32位，微软Windows 7 64位
● Mac - OS X 10.4.8或更高版本
Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/)

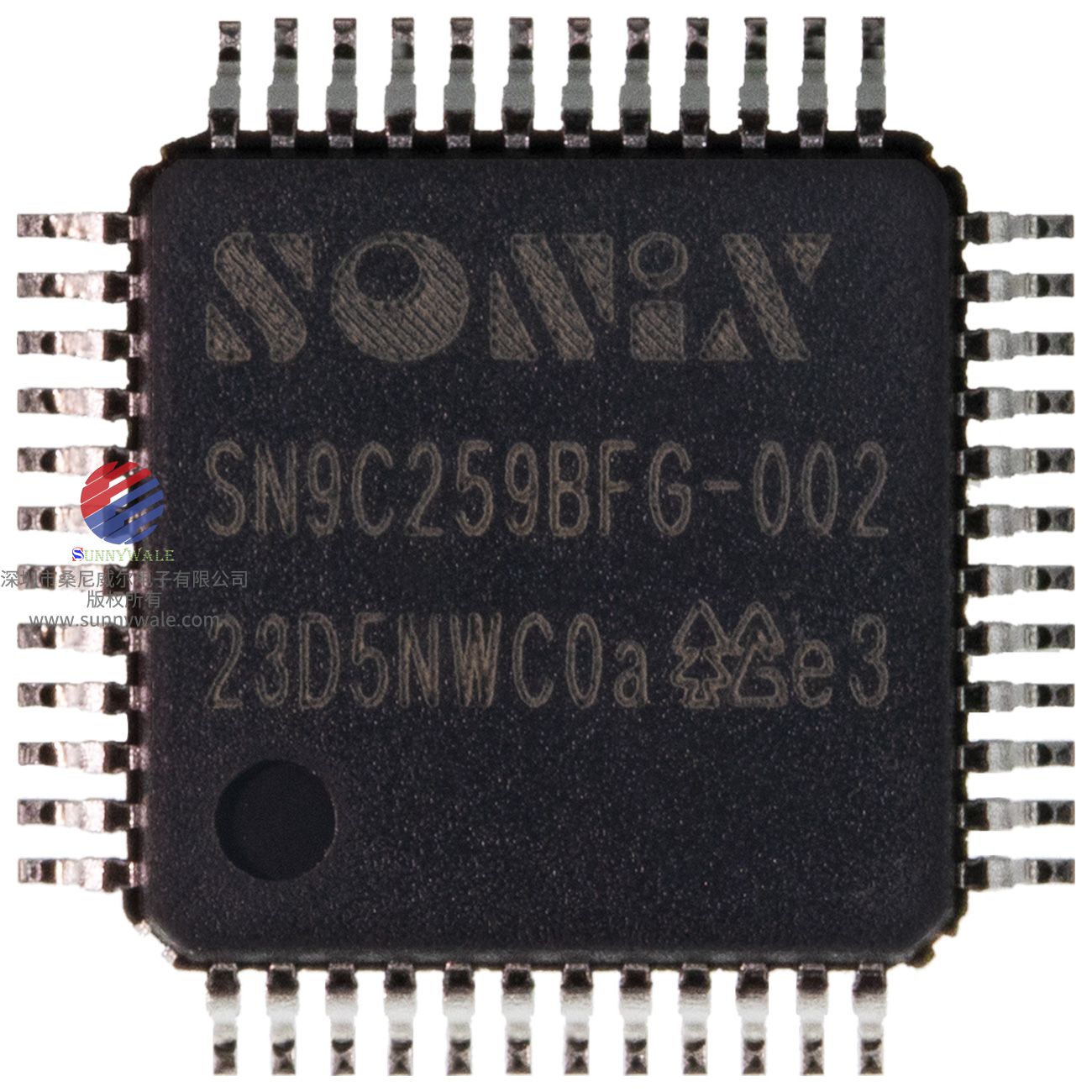

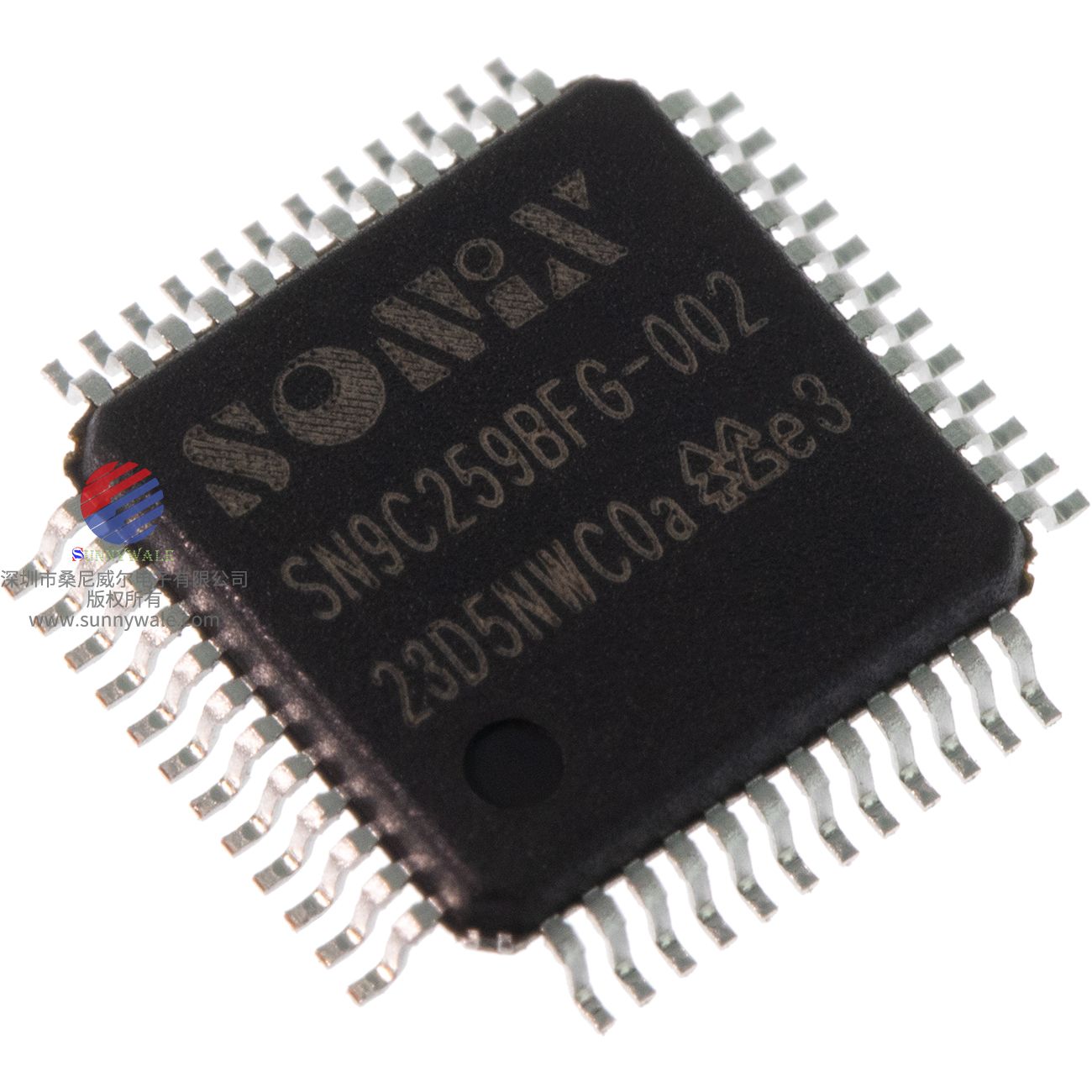

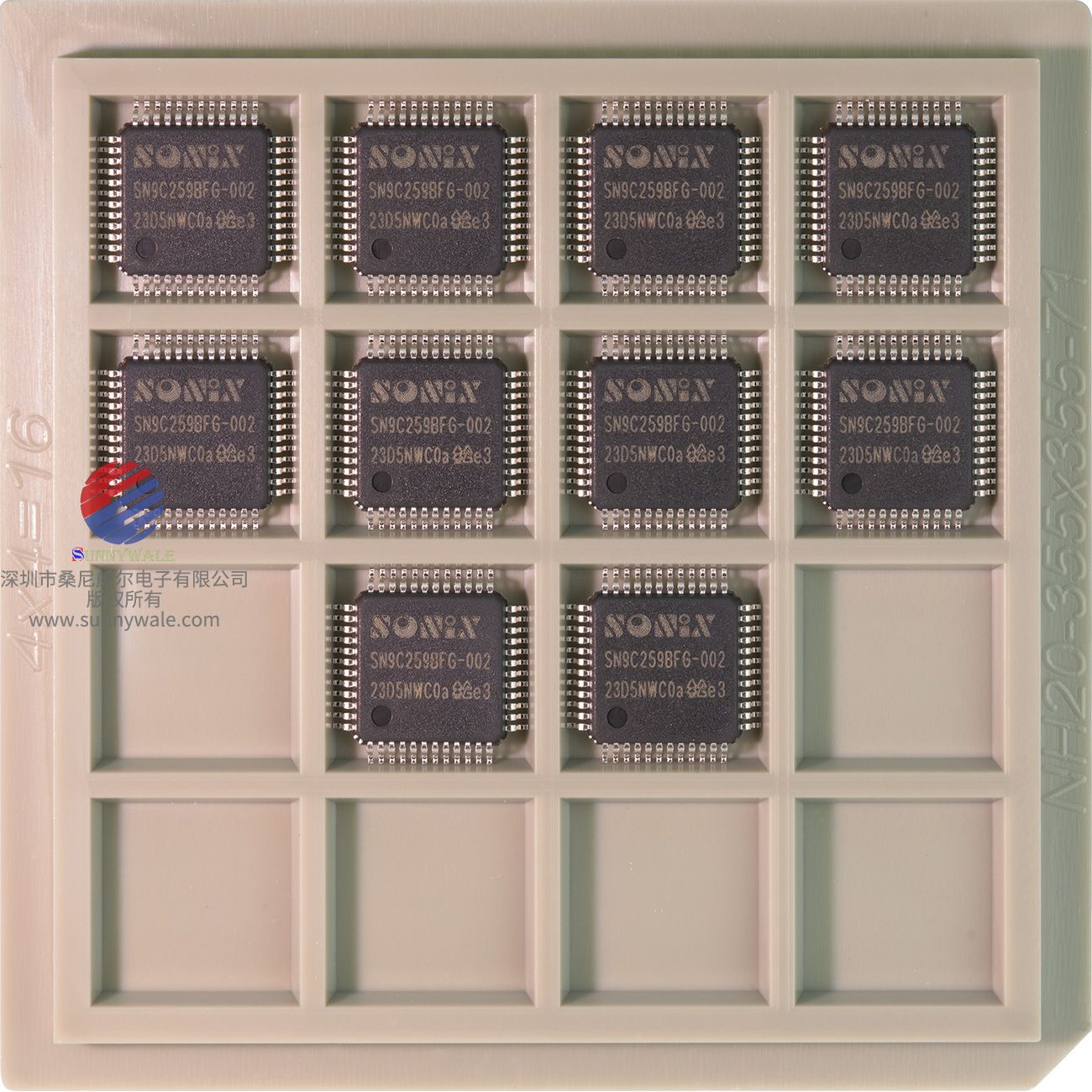

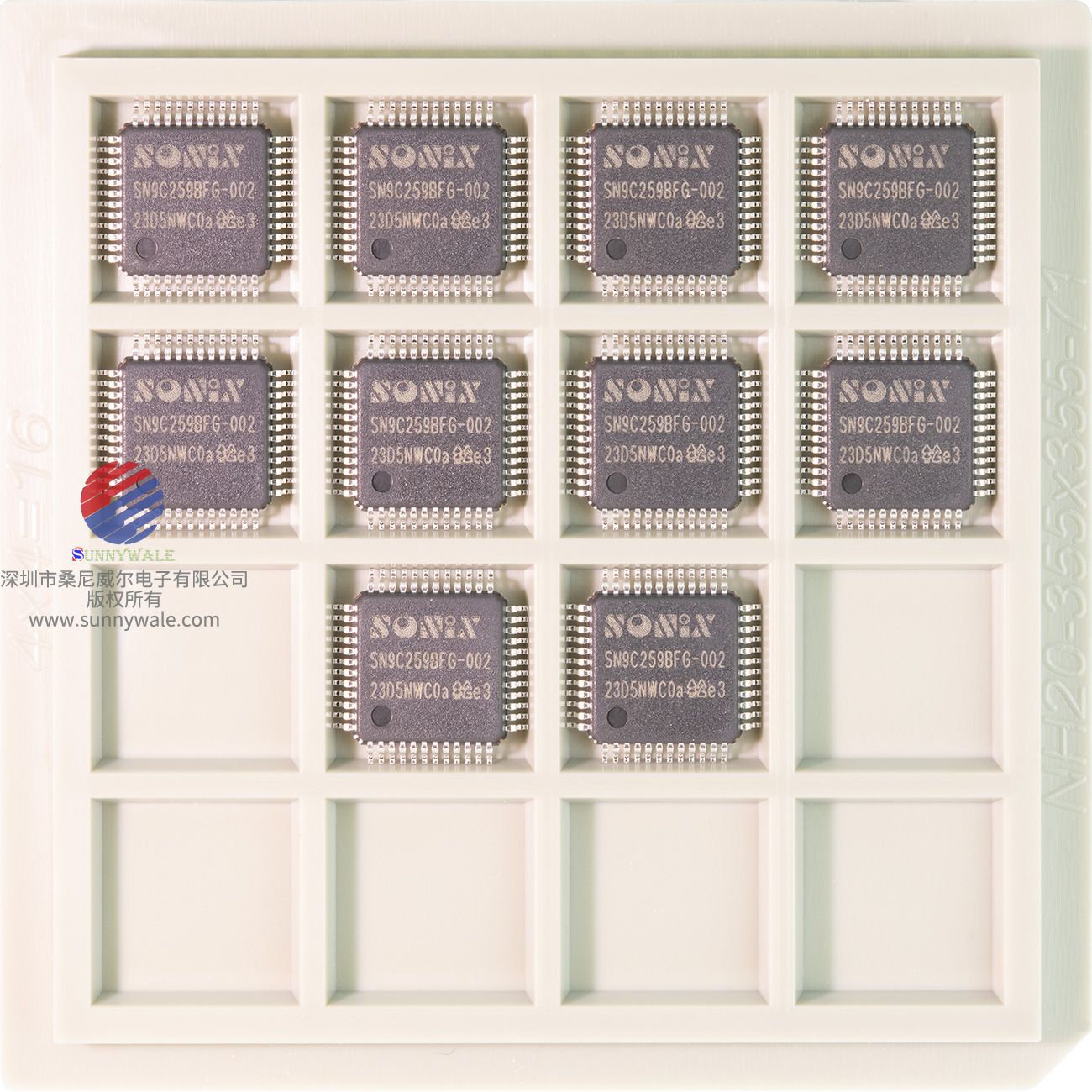

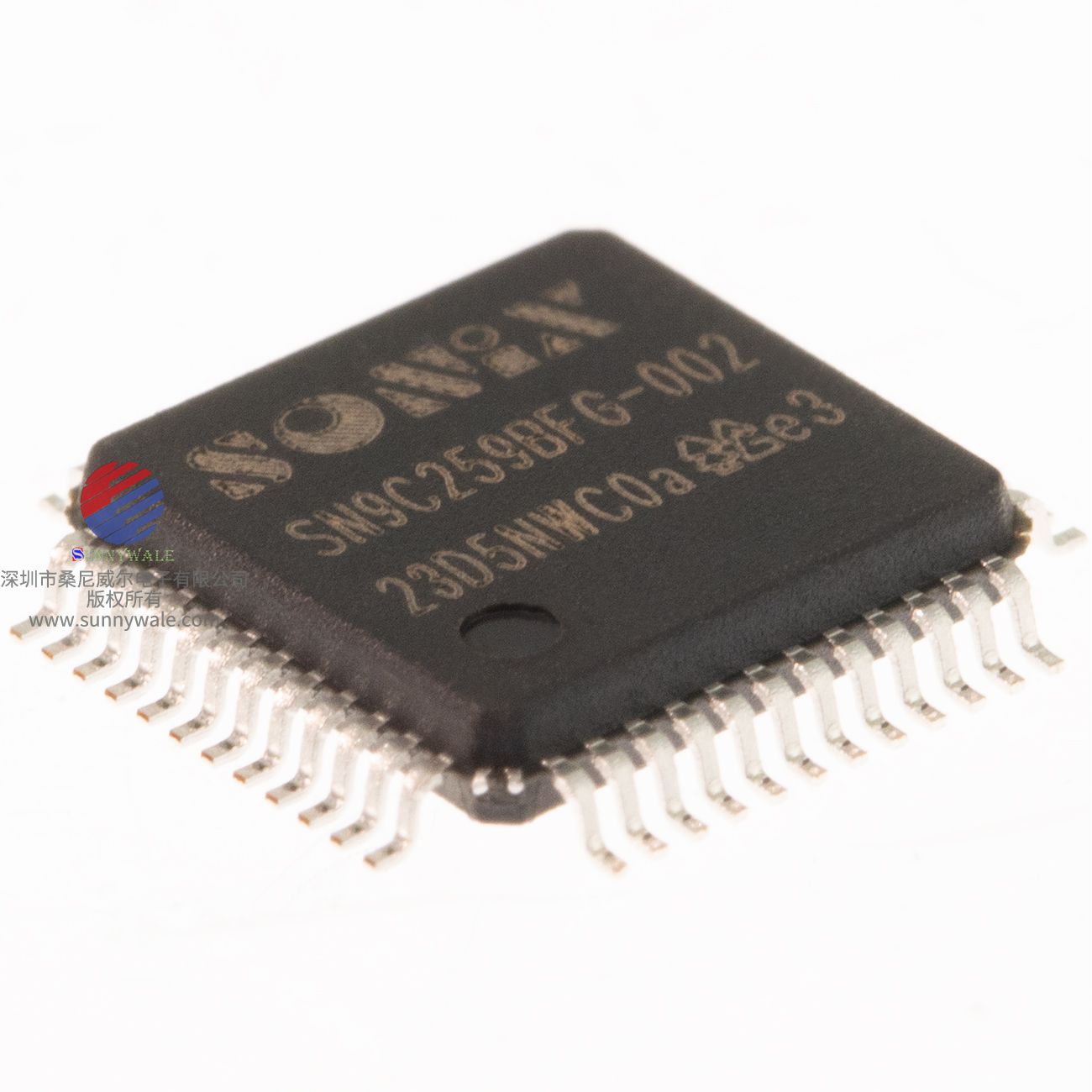

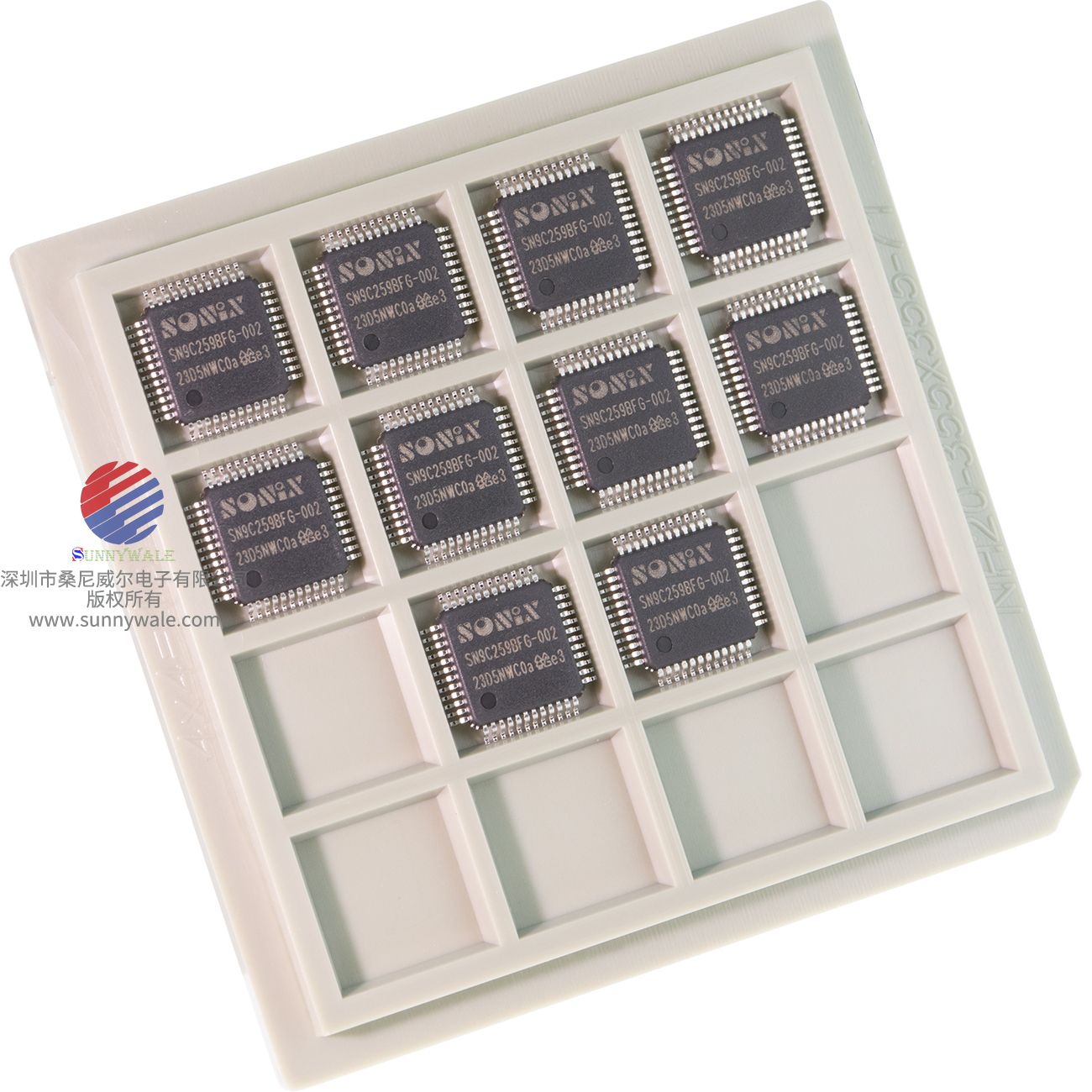

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
