OMNIVISION的OAH0428是一款单一配套芯片解决方案，提供集成的模拟到数字转换和有限的ISP功能，包括自动白平衡（AWB），自动增益控制（AGC）和自动曝光控制（AEC），交错HDR和多帧HDR。OAH0428可以接受4线数字输入，MIPI输入以及4线模拟输入，并将其转换为DVP或MIPI输出进行信号处理。在转换信号的同时，它还提供图像清理，图像大小调整和操作，包括帧率控制，镜像和翻转。



OAH0428可以与来自OMNIVISION的OH08A， OH08B, OH02A， OH01A的MIPI输出接口，或来自OH0FA， OV6946, OH0TA， OV6948的4线数字/模拟输出接口，并将其转换为MIPI / DVP信号。



此外，OAH0428支持标准SCCB控制，模拟，拜耳RGB和RAW模拟输入。在工作过程中，图像传感器的输入信号经ADC数字化后，再经数字信号处理器（DSP）处理，最后输出标准的MIPI / DVP输出。

 ● 自动黑电平校准（ABLC）

 ● 支持以下ISP功能：LENC， DPC， AWB, RAW_DNS

 ● 交错HDR

 ● 可编程控制帧率，镜像和窗口

 ● 支持2x2的分组，裁剪和2x的升级

 ● 支持4线模拟、4线数字、拜耳RGB、8/10位RAW HDR数据输入

 ● 支持10位DVP， 2通道MIPI / sub-LVDS数据输出



 ● 系统功能：自动启动（OH02B10, OH0FA10），成像仪识别(通过同步码进行模拟，传感器ID寄存器为数字)，伪全局 快门，群保持，旁路模式

 ● 6 × 6毫米，适合把手或后端，靠近医疗内窥镜和其他视频设备的ISP

 ● SPI主、串行摄像机控制总线（SCCB）主从控制接口

 ● 安全功能：测试模式生成、嵌入线数据、帧计数器、MBIST

 ● 一次性可编程（OTP）存储器

 ● 自动分类

 ● 内视镜

 ● 这套



 ● OAH0428-B64G-Z（无铅）64pin BGA

 ● OAH0428-B64U-Z（无铅）64pin BGA，手动测试



 ● 电源：

   核心:1.1 v

   I / O: 3.3 v

   模拟:3.3 v



 ● 温度范围：结温-30℃~ 70℃

 ● 封装及尺寸：BGA64pin, 6mm × 6mm

OAH0428是用于医疗应用的单芯片解决方案。OAH0428支持传统的模拟医疗传感器，如OH0FA10， OH0TA10, OH0FA10, OH0TA10， OV6946和OV6948。它还支持数字医疗传感器，如OH02B10。当OAH0428与模拟医疗传感器结合使用时，它使用内置a /D转换器（ADC）提供集成的模数数据转换。当OAH0428与数字医疗传感器结合使用时，它提供了一个四线接收器，该接收器符合由OmniVision独立开发的新型四线高速接口协议。OAH0428提供黑电平校准（BLC）、镜头校正（LENC）、自动白平衡调整（AWB）、缺陷像素校正（DPC）、RAW域去噪（RAW_DNS）以及满足不同帧分辨率要求的高级功能。它提供数字视频并行（DVP）和MIPI D-PHY高速端口作为输出接口。如图2-1所示，OAH0428提供了一个标准的SCCB接口，用于与系统通信并操作上述功能。



当OAH0428与模拟医疗传感器OH0FA10/OH0TA10/OV6946/OV6948结合使用时，在工作过程中，OAH0428通过预定义的通信协议通过ADC同步医疗传感器的模拟输出。生成的数字信号随后将由图像信号处理器（ISP）进行处理。最后通过DVP端口或MIPI D-PHY接口输出。



当OAH0428与数字医疗传感器OH02B10结合使用时，在工作过程中，OAH0428通过预定义的通信协议，通过四线制高速接口接收来自医疗传感器的数字输出。生成的数字信号随后将由图像信号处理器（ISP）进行处理。最后通过DVP端口或MIPI D-PHY接口输出。

                                                                                                     图2-1 OAH0428医疗系统框图

OAH0428芯片ID可以通过SCCB读出。芯片ID可在{0x302A， 0x302B}处验证。数字医疗传感器芯片ID可以通过SCCB读出。传感器ID可以在{0x300A， 0x300B, 0x3010, 0x3011}进行验证。模拟医疗传感器芯片ID可以通过SCCB读出。传感器ID可以在{0x300A， 0x300B}处验证。



OAH0428将自动检测医疗传感器ID。当与数字医疗传感器结合使用时，OAH0428将通过四线接口读取医疗传感器ID。当与模拟医疗传感器结合使用时，OAH0428将通过测量同步脉冲宽度来检测医疗传感器ID。不同的模拟医疗传感器将具有不同的同步脉冲宽度。



有关数字医疗传感器ID的详细信息，请参阅相应的数字医疗传感器数据表。OH0FA10芯片ID为0xFA10， OH0TA10芯片ID为0x6946， OV6946芯片ID为0x6946， OV6948芯片ID为0x6948。



例如，当由于电缆传输问题而无法正确检测到传感器ID时，读取ID将是0xFA1F。这只适用于模拟医疗传感器。



缺省情况下，当没有传感器连接时，{0x300A， 0x300B}的ID读出值为0xFA1F。{0x3010, 0x3011}将是0x0。

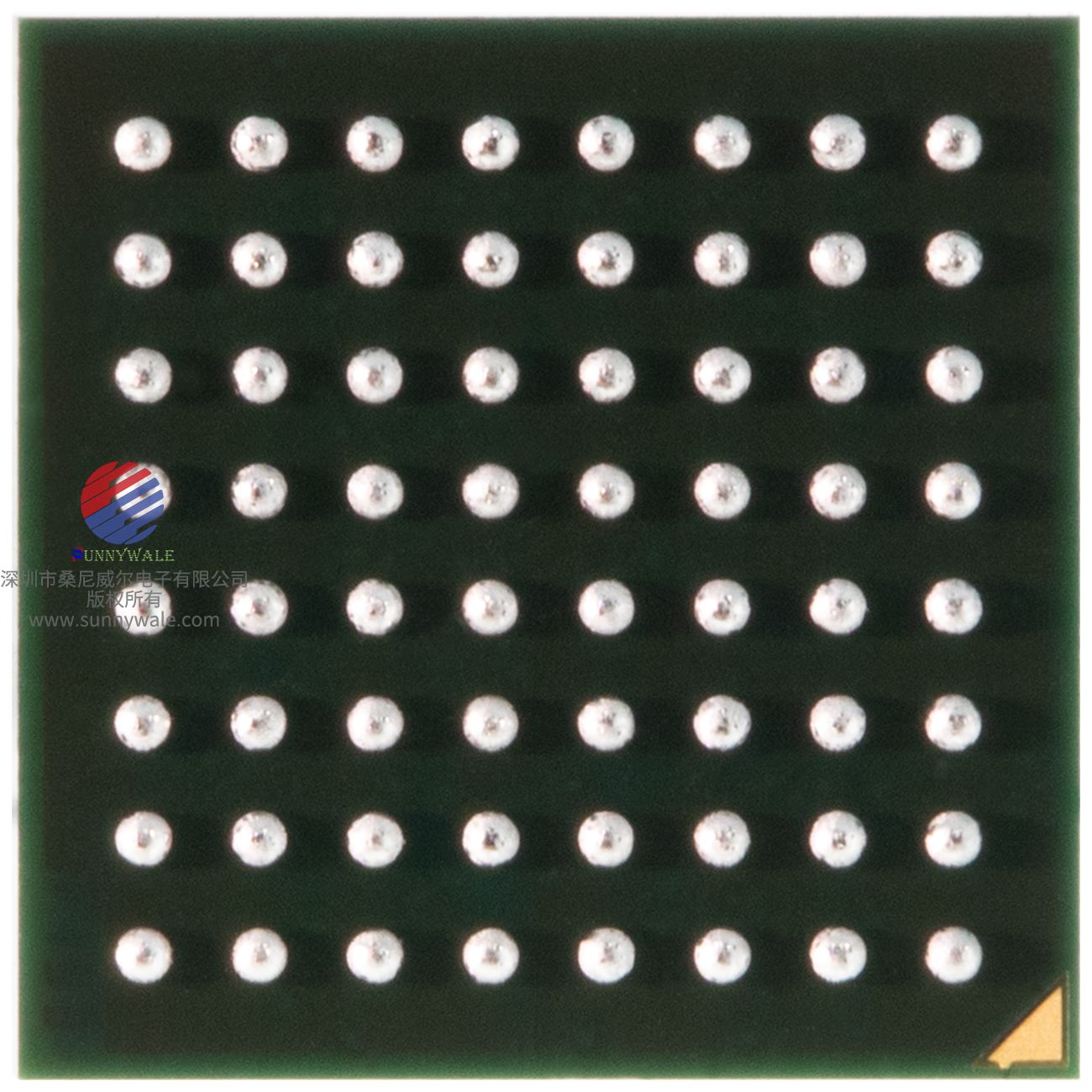

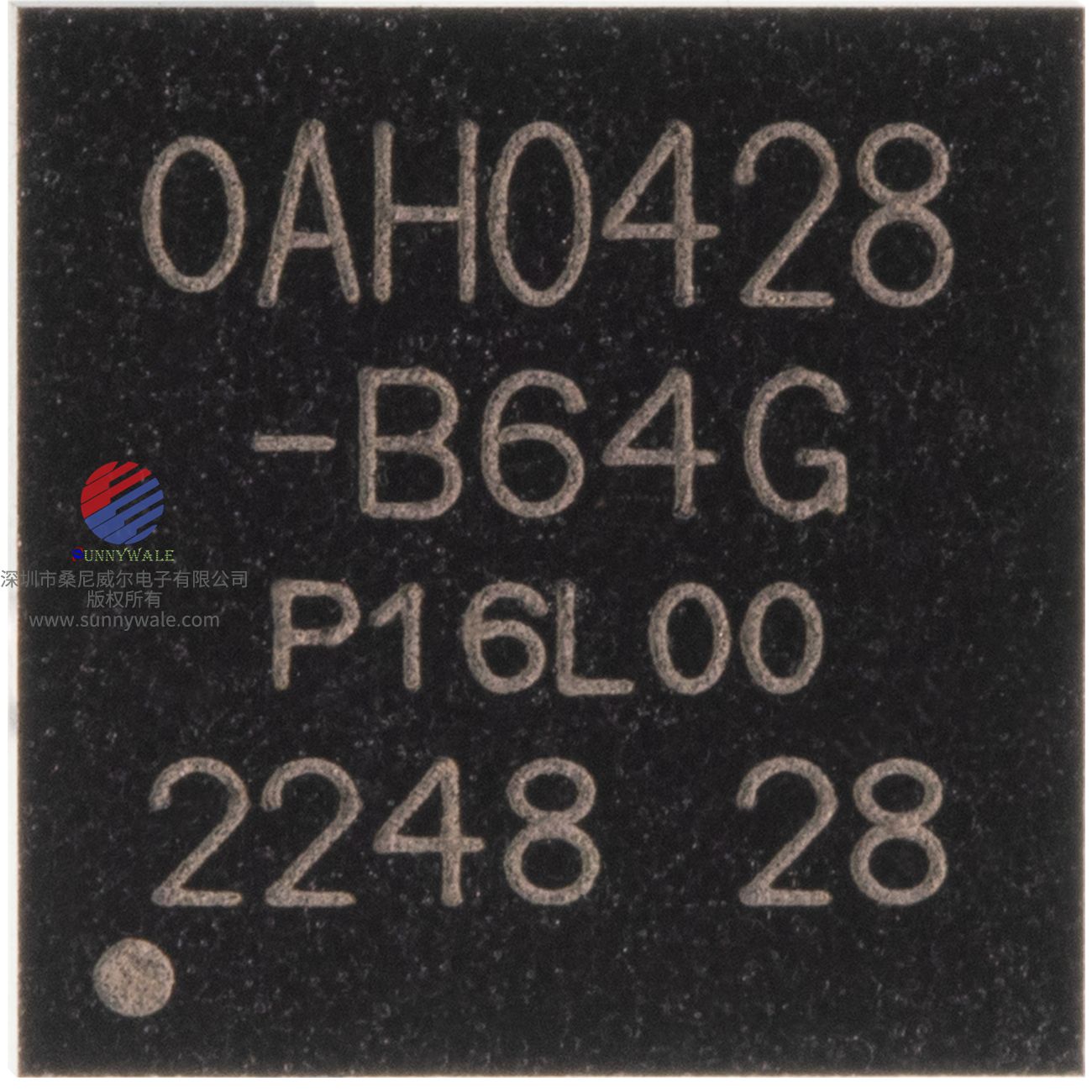

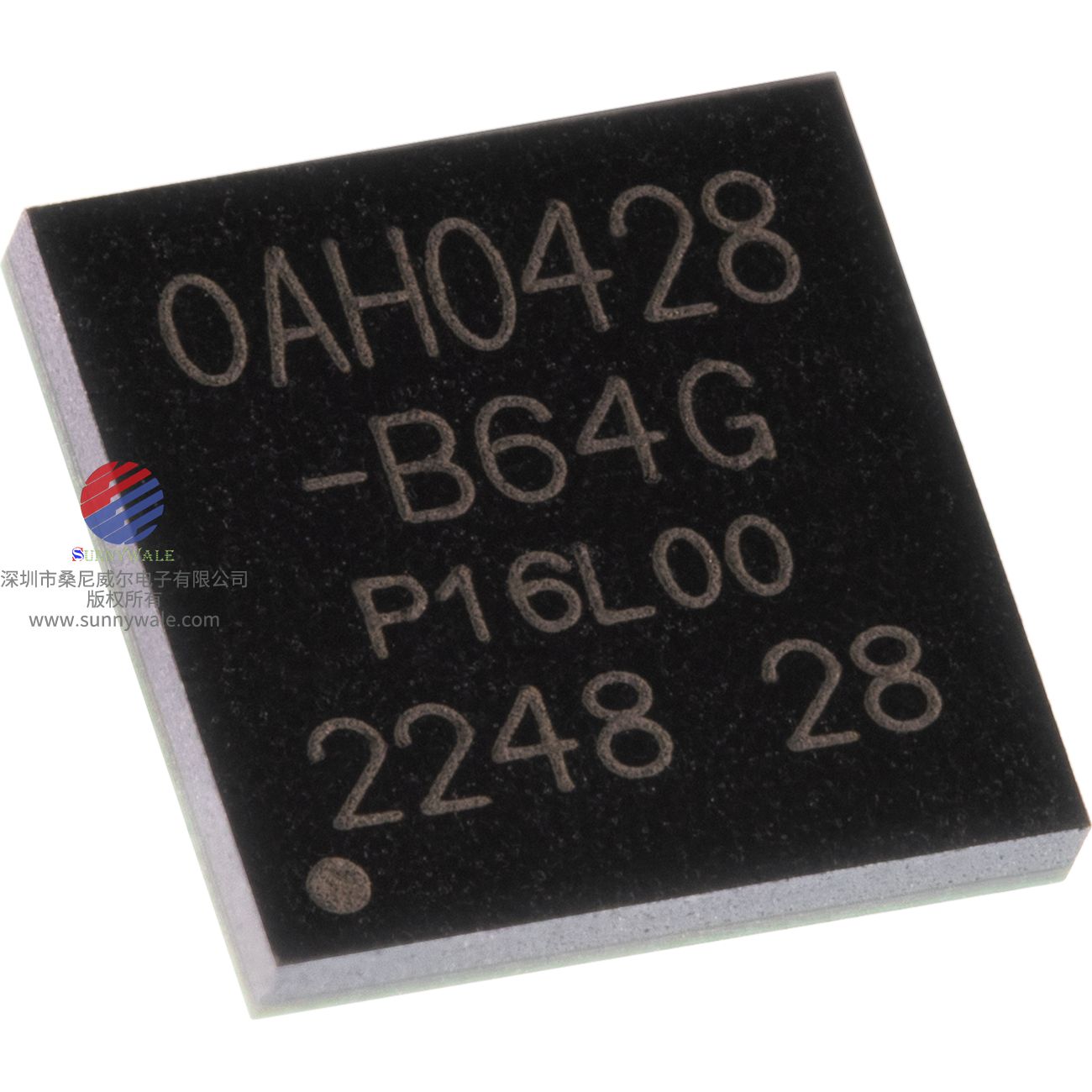

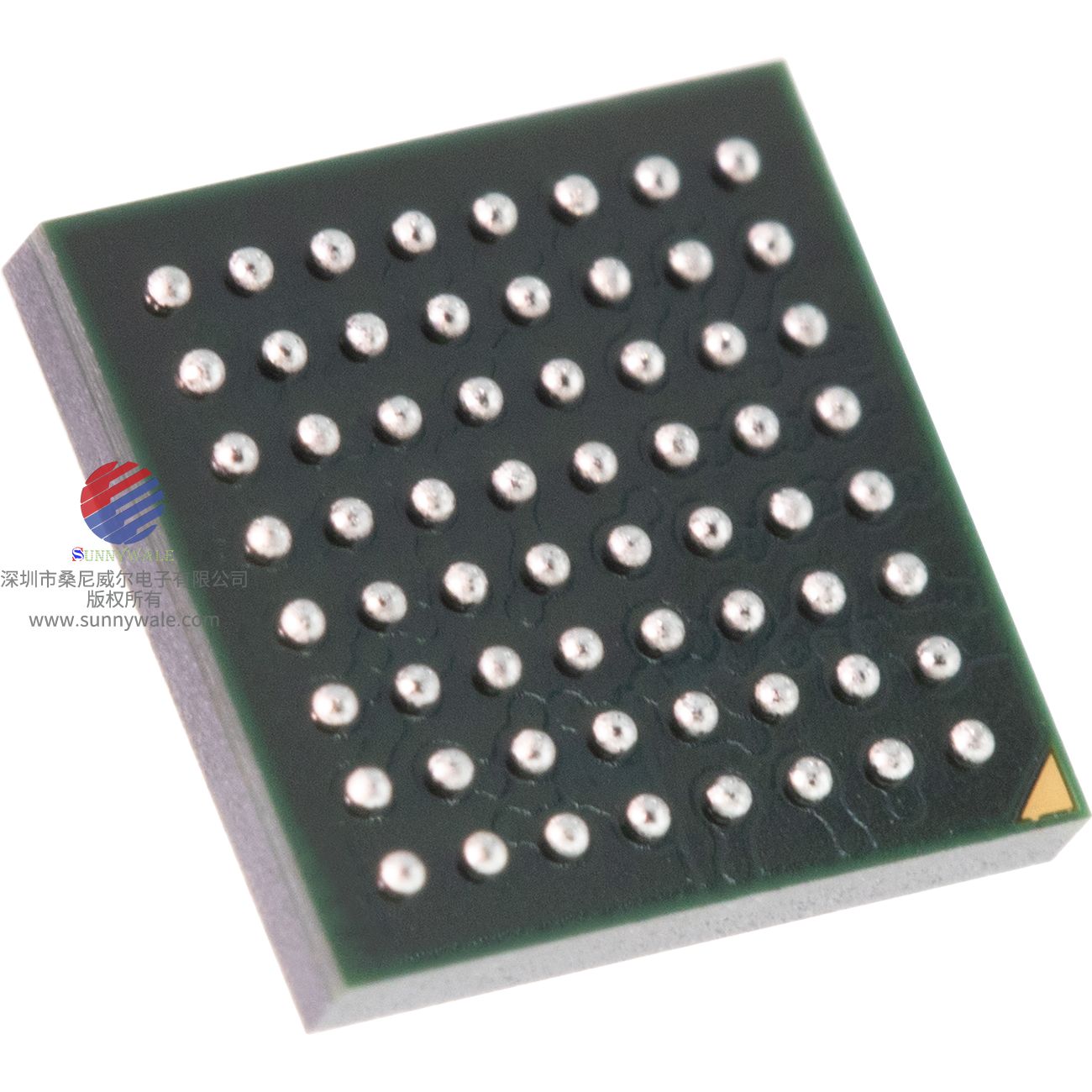

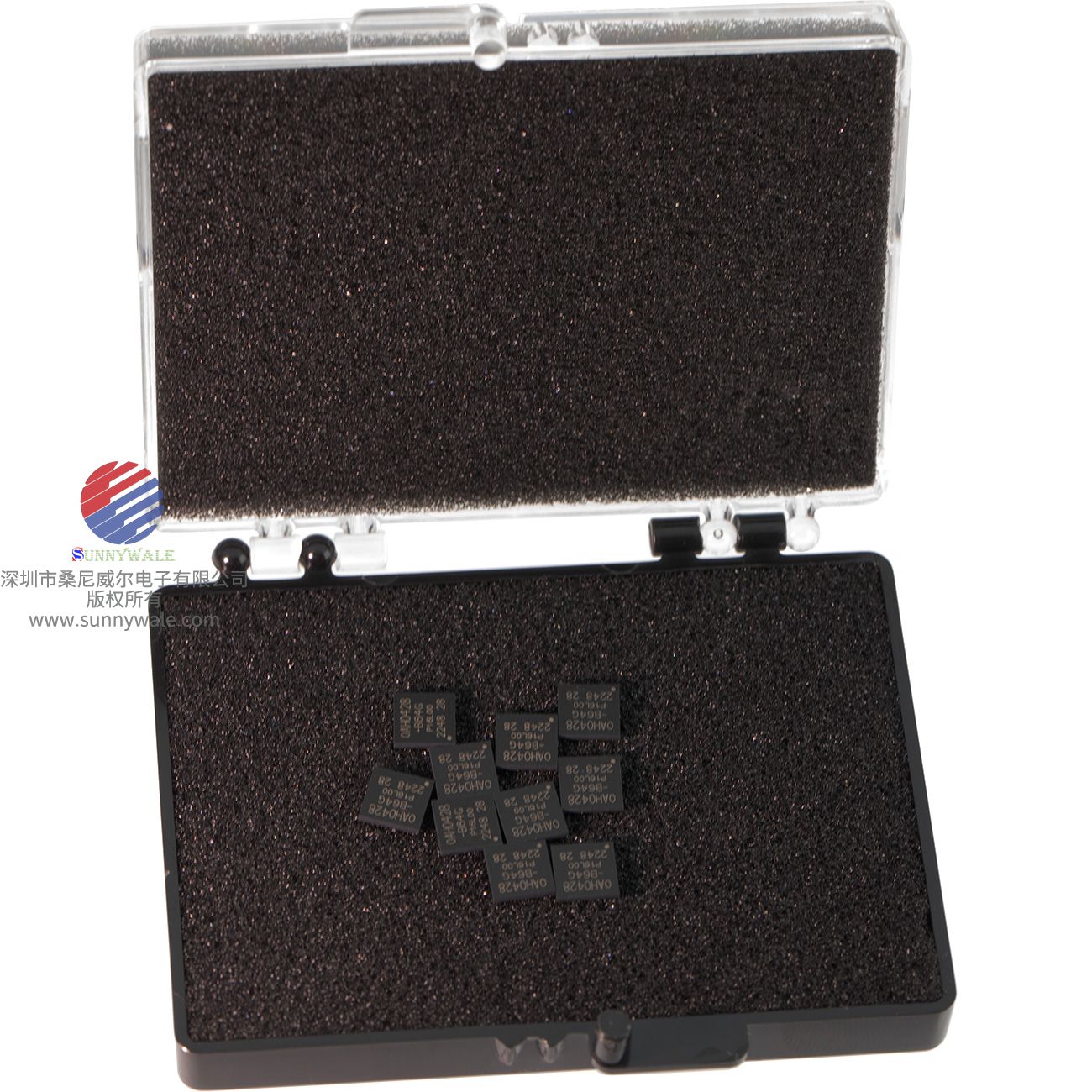

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
