CY7C68013-56LFC， Cypress， EZ-USB FX2， USB2.0 接口IC，USB摄像头IC，工业相机USB微控制器
1.0 EZ-USB FX2(TM)特性
● 单片集成USB 2.0收发器，SIE和增强型8051微处理器
● 软件:8051代码运行自:
--内部内存，通过USB下载
--内部RAM，从EEPROM加载
--外部存储设备(128引脚封装)
● 四个可编程的批量/中断/同步端点
--缓冲选项:双倍，三倍和四倍
● 8位或16位外部数据接口
● 基金
--允许直接连接到大多数并行接口-可编程波形描述符和配置寄存器定义波形
--支持多路RDY (Ready)输入和Contro (CTL)输出
● 集成行业标准增强8051;
--时钟频率高达48mhz
--每个指令周期四个时钟
--两个USARTS
--三个计数器/计时器
--扩展中断系统
--两个数据指针
● 通过使用重命名支持总线驱动的应用程序
● 3.3V运行
● 智能串行接口引擎
● 矢量USB中断
● 为控制传输的SETUP和data部分分离数据缓冲区
● 集成i2c兼容控制器，运行在100或400 kHz
● 48mhz、24mhz或12mhz 8051操作
● 四个集成fifo
--将胶水和fifo放入内部，降低系统成本
--自动转换，从16位总线
--主从操作
--fifo可以使用外接时钟或异步频闪
--易于接口的ASIC和DSP ic
● FIFO和GPIF中断的特殊自动向量
● 多达40个通用I/ o
● 四种封装选项:128针TQFP、100针TQFP、56针QFN和56针SSOP
● 为该系列定义了四个封装:56 SSOP, 56 QFN, 100 TQFP和128 TQFP
赛普拉斯的EZ-USB FX2（TM）是世界上第一个USB 2.0集成微控制器。通过在单个芯片中集成USB 2.0收发器，SIE，增强型8051微控制器和可编程外设接口，赛普拉斯创建了一个非常经济高效的解决方案，提供了卓越的上市时间优势。FX2的巧妙架构导致每秒56兆字节的数据传输速率，最大允许的USB 2.0带宽，同时仍然使用低成本的8051微控制器在一个小到56 SSOP的包。因为它集成了USB 2.0收发器，所以FX2更经济，提供比USB 2.0 SIE或外部收发器实现更小的解决方案。随着EZ-USB FX2，赛普拉斯智能SIE处理硬件中的大部分USB 1.1和2.0协议，释放嵌入式微控制器的特定应用功能，并减少开发时间，以确保USB兼容性。通用可编程接口(GPIF)和主/从端点FIFO(8位或16位数据总线)为ATA, UTOPIA, EPP, PCMCIA和大多数DSP/处理器等流行接口提供了一个简单且无粘合的接口。
2.0应用
● DSL调制解调器
● ATA接口
● 存储卡读卡器
● 传统转换设备
● 相机
● 扫描仪
● 首页PNA
● 无线局域网
● MP3播放器
● 网络。
网站的“参考设计”部分为典型的USB 2.0应用程序提供了额外的工具。每个参考设计都包含完整的固件源代码和目标代码、原理图和文档。更多信息请访问http://www.sunnuwale.com。
3.0功能简介
3.1 USB信令速率
FX2以2000年4月27日通用串行总线规范修订2.0中定义的三种速率中的两种运行:
● 全速，信号比特率为12mbps
● 高速，信号比特率为480mbps
3.2 8051微处理器
FX2系列中的8051微处理器具有256字节的寄存器RAM，扩展中断系统，三个定时器/计数器和两个USARTs.8051时钟频率FX2有一个片上振荡器电路，使用外部24 mhz(±100 ppm)晶体，具有以下特性:
● 并联谐振
● 基本模式
● 500 μw驱动电平
● 20 - 33pf(5%公差)负载电容器。
根据收发器/PHY的要求，片上锁相环将24 MHz振荡器乘以480mhz，内部计数器将其划分为8051时钟。默认8051时钟频率为12mhz。8051可以通过cpus寄存器动态改变8051的时钟频率。
CLKOUT引脚可以使用内部控制位进行三态和反转，在选定的8051时钟频率(48,24或12mhz)下输出50%占空比8051时钟。
3.2.1 USARTS
FX2包含两个标准8051 usart，通过特殊功能寄存器(SFR)位寻址。USART接口引脚在单独的I/O引脚上可用，并且不与端口引脚多路复用。
UART0和UART1可以使用内部时钟在230k波特工作，波特率误差不超过1%。230- k波特操作是由内部派生的时钟源在适当的时间产生溢出脉冲实现的。内部时钟调整8051时钟速率(48,24,12 MHz)，使其始终呈现230- k波特操作的正确频率。
注意:通过将8051的SMOD0或SMOD1位分别编程为UART0和/或UART1的“1”，也可以实现115- k波特操作。
3.2.2特殊函数寄存器
填充某些8051 SFR地址以提供对关键FX2函数的快速访问。新增的SFR如表3-1所示。粗体类型表示非标准的增强8051寄存器。
以“0”和“8”结尾的两个SFR行包含位可寻址寄存器。四个I/O端口A-D使用标准8051中0-3端口使用的SFR地址，这在FX2中没有实现。
由于更快和更有效的SFR寻址，FX2 I/O端口不能在外部RAM空间中寻址(使用MOVX指令)。

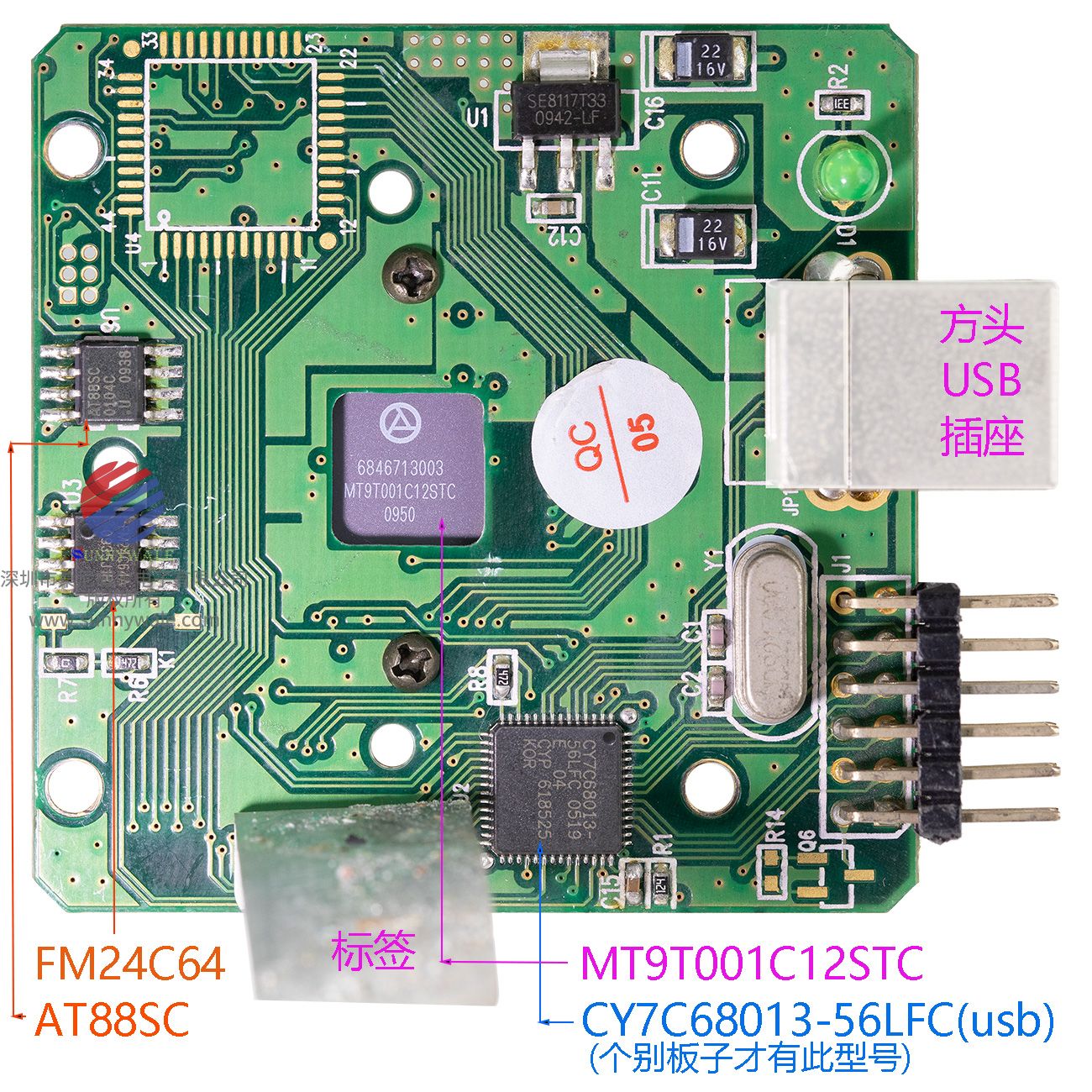

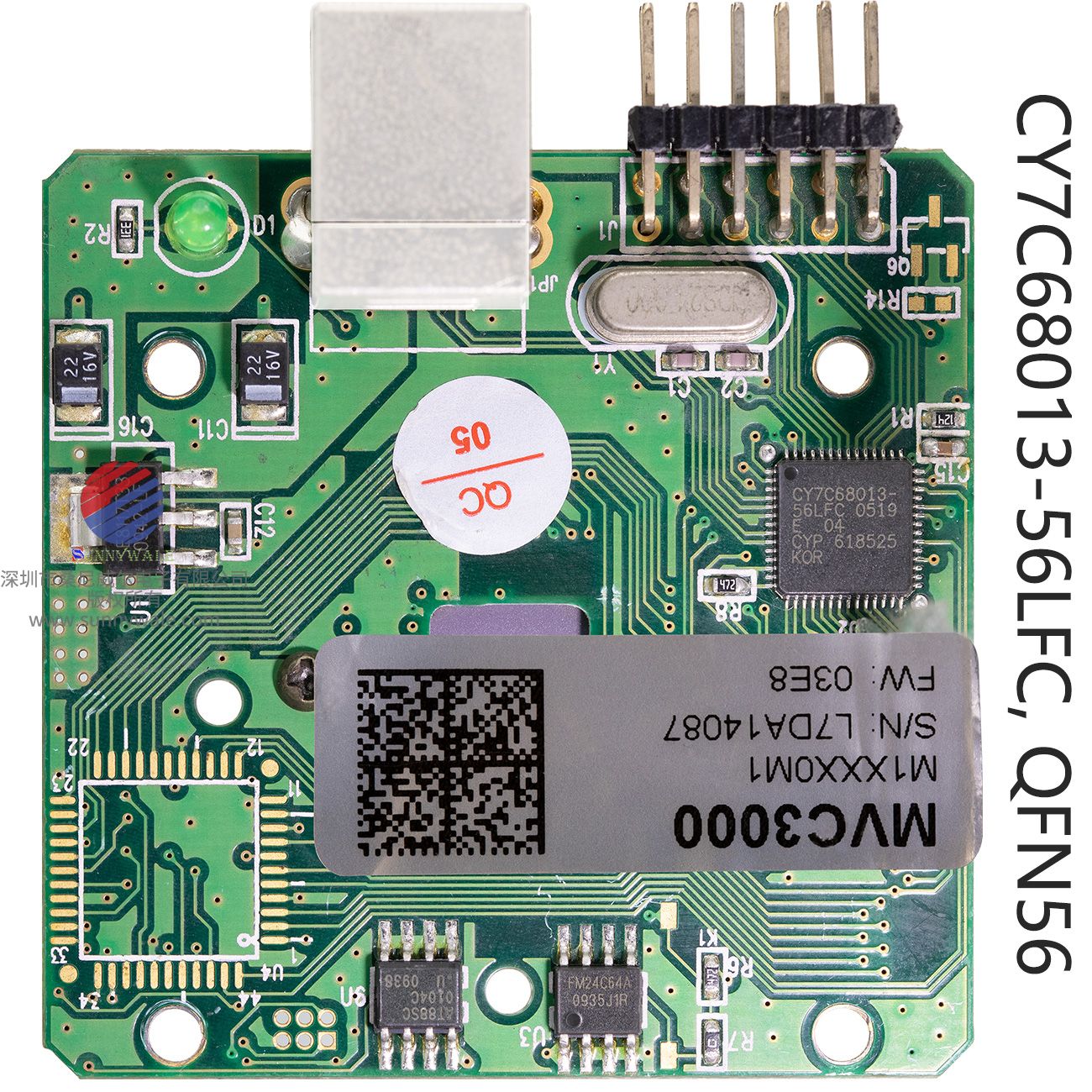

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
