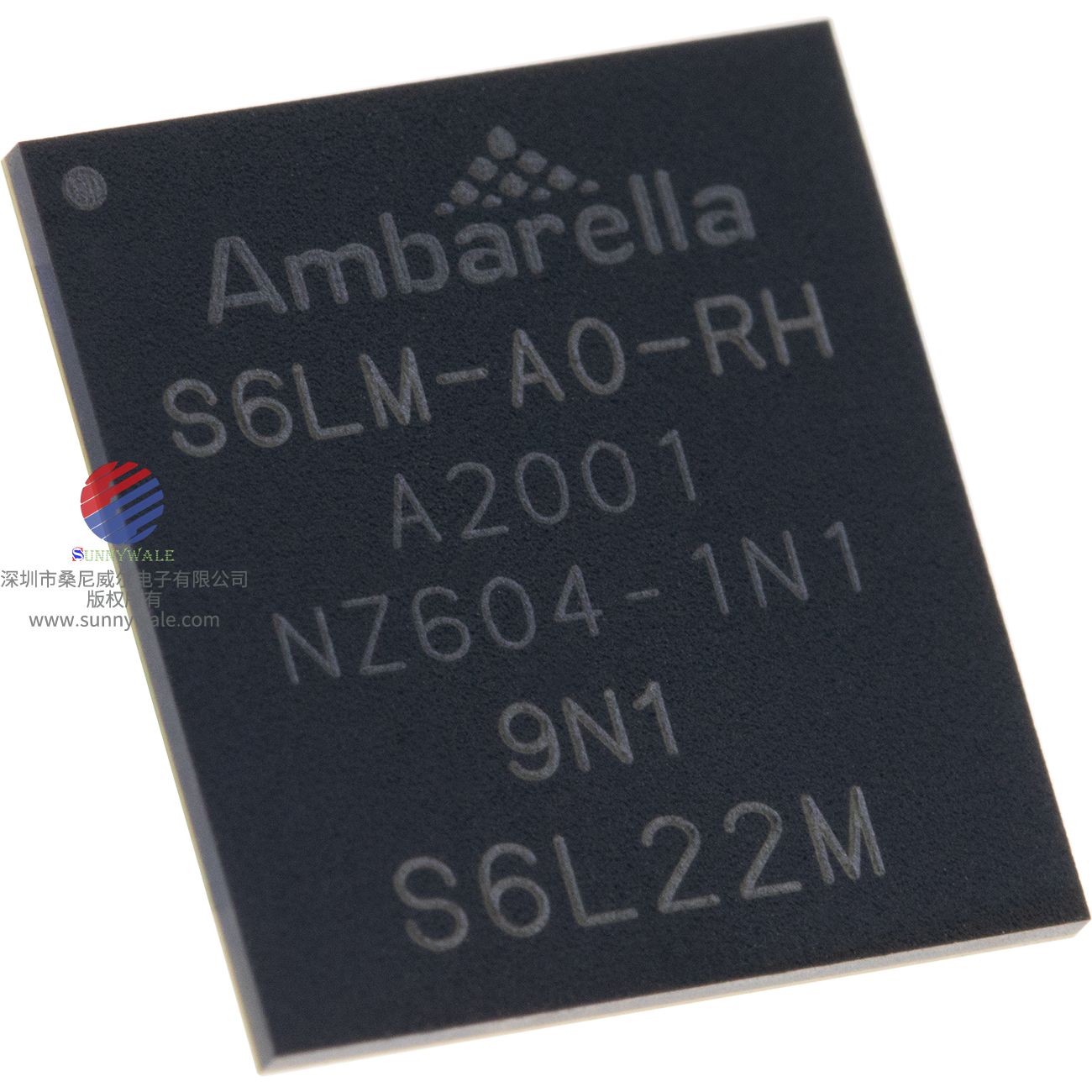

S6L22M-A0-RH,安霸网络摄像机SoC，具有先进的成像和安防功能，64位四核ARM Cortex A53架构，主频1Ghz CPU SoC，10纳米工艺安防监控摄像机芯片，高端安防摄像机视频处理器，H.265/H.264编码器
S6L22M概述
Ambarella的S6LM SoC将最先进的技术与图像处理结合在一个单一的低功耗设计中。S6LM采用先进的10nm工艺技术制造，在广泛的专业和家庭安防IP摄像机设计中实现了行业领先的低功耗和高性能组合。为了满足下一代智能IP摄像机的需求，S6LM的架构提供了AVC和HEVC视频格式的高效编码，最高可达5Mp30 + 720p30 + 5Mp1视频。S6LM通过以低比特率流式传输高分辨率视频来最大限度地降低云存储成本。
S6LM使用下一代图像信号处理器（ISP）在低光条件下提供出色的成像，而其高动态范围（HDR）处理在高对比度场景中提取最大的图像细节。
S6LM包括一套高级安全功能，以实现高级设备上的物理安全，包括OTP、TrustZone@、以及 I/O虚拟化。
S6L22M关键特性
高级图像处理
● 高达400Mpixels的输入速率
● 多曝光线交错HDR
● 优越的弱光处理
● 硬件翘曲引擎
● 3D运动补偿时间滤波（MCTF）
● 电子稳像(EIS)
● 多达三个独立的传感器输入
S6L22M高效视频编码
● 灵活的多流功能
● 5Mp30 + 720p30 + 5Mp1视频性能
● 多种CBR和VBR比特率控制模式
● 智能H.264和H.265编码器算法
灵活的低功耗平台
● 64位四核ARM@ Cortex@-A53 CPU高达1 GHz
● Linux内核4.14及以上版本(64位)
● 基于标准开发的Linux SDK
● 业界领先的图像传感器支持
● 10nm低功耗CMOS工艺
高级网络安全功能
● 安全ROM、OTP和安全启动
● 真正的随机数生成器
● DRAM置乱，IO虚拟化
● ARM TrustZone
S6L22M通用规范
处理器核心
● 四核ARM@ Cortex@-A53高达1ghz
● 32KB / 32KB I/D和1mb L2 Cache
● NEON@ SIMD和FPU加速
● OTP，安全启动，TrustZone@， IO虚拟化
● AES / 3DES / SHA-1 / MD5加密加速
● Ambarella图像信号处理器和视频编解码器
传感器和视频 I/O
● 单，双，或三传感器输入与独立的ISP配置
● Sub-LVDS / MIPI CSI-2 / SLVS / HiSPi@输入
● 16位并行LVCMOS
● BT.601 / 656视频输入和16位BT.601输出
● HDMI@ 2.0包括PHY与CEC支持
● PAL / NTSC复合SD视频输出
传感器处理
● 最大像素率400mpixel /s
● 镜片阴影校正
● 多曝光HDR(线交错传感器)
● WDR与本地音调映射
S6L22M图像处理
● 3D运动补偿时间滤波（MCTF）
● 三轴电子防抖（EIS）
● 可调AE / AWB / AF
●180°和360°鱼眼镜头畸变校正
● 高品质多相缩放器
● 数字PTZ和虚拟摄像机
● OSD引擎，覆盖，隐私掩码
● 裁剪，镜面，翻转，90°/ 270°旋转
● DC型和P型光圈
● 缺陷像素校正
● 几何镜头畸变校正
● 色差校正
● 伽马补偿和色彩增强
● 背光补偿
S6L22M智能视频分析
● 人员计数和跟踪
● 人脸检测与识别
● 人/宠物/车辆分类
● 对象分类、识别等
● 车牌识别
S6L22M视频编码
● H.265 MP L5.0, H.264 MP/HP L5.1和MJPEG
● 5Mp30 + 720p30 + 5Mp1最大编码性能
● 多达8个同时流编码
● 具有I、P、B帧的灵活GOP配置
● 时间可伸缩视频编解码器(SVC-T)与4层
● 动态兴趣区域(ROI)
● 多个CBR和VBR速率控制模块
S6L22M内存接口
●LPDDR4 / LPDDR4x / DDR4高达1.6 GHz， 16位数据总线
●三个SD控制器：SD / SDIO / SDXC
●从带有BCH， SPI NOR， USB或eMMC的SPI SLC NAND启动
S6L22M外围接口
● 10 / 100 / 1000以太网与RMII / RGMII
● 主机/设备可配置USB 2.0接口
● 多种I2S / PDM、SSI / SPI、I2C和UART
● 多个GPIO接口，PWM, IR, ADC
● 看门狗定时器，多个通用定时器，JTAG
S6L22M物理
● 10nm低功耗CMOS
● 工作温度-25℃~ +85℃

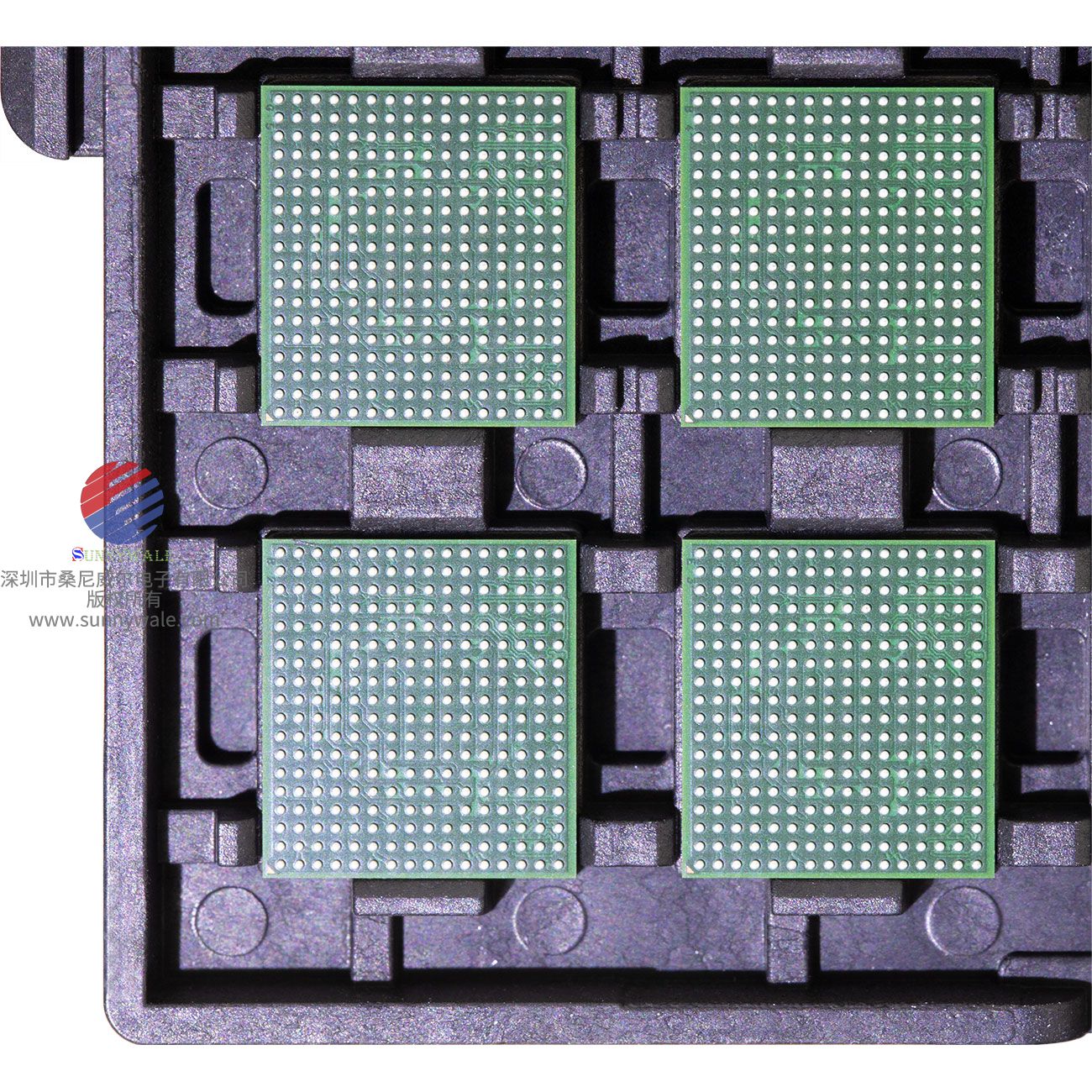

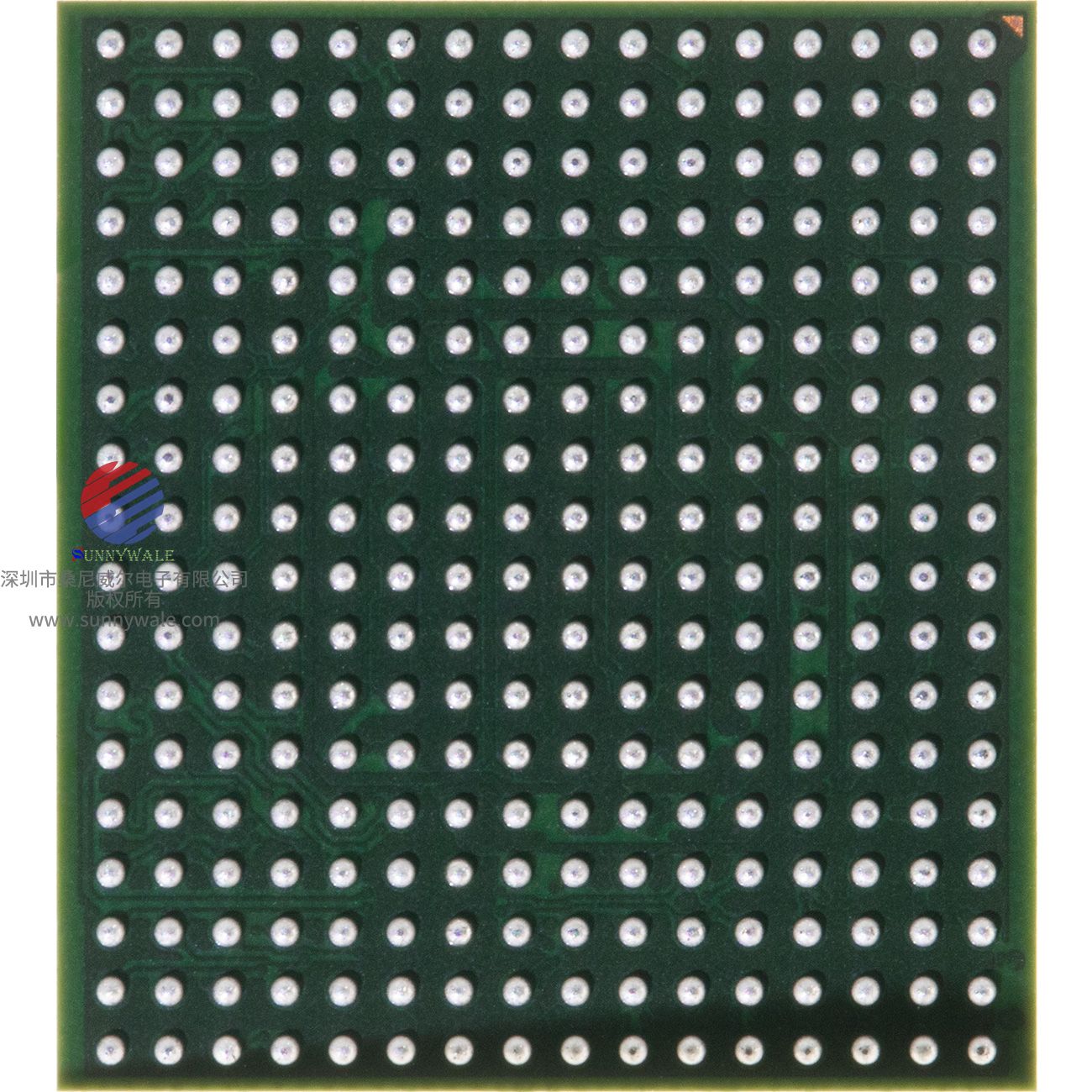

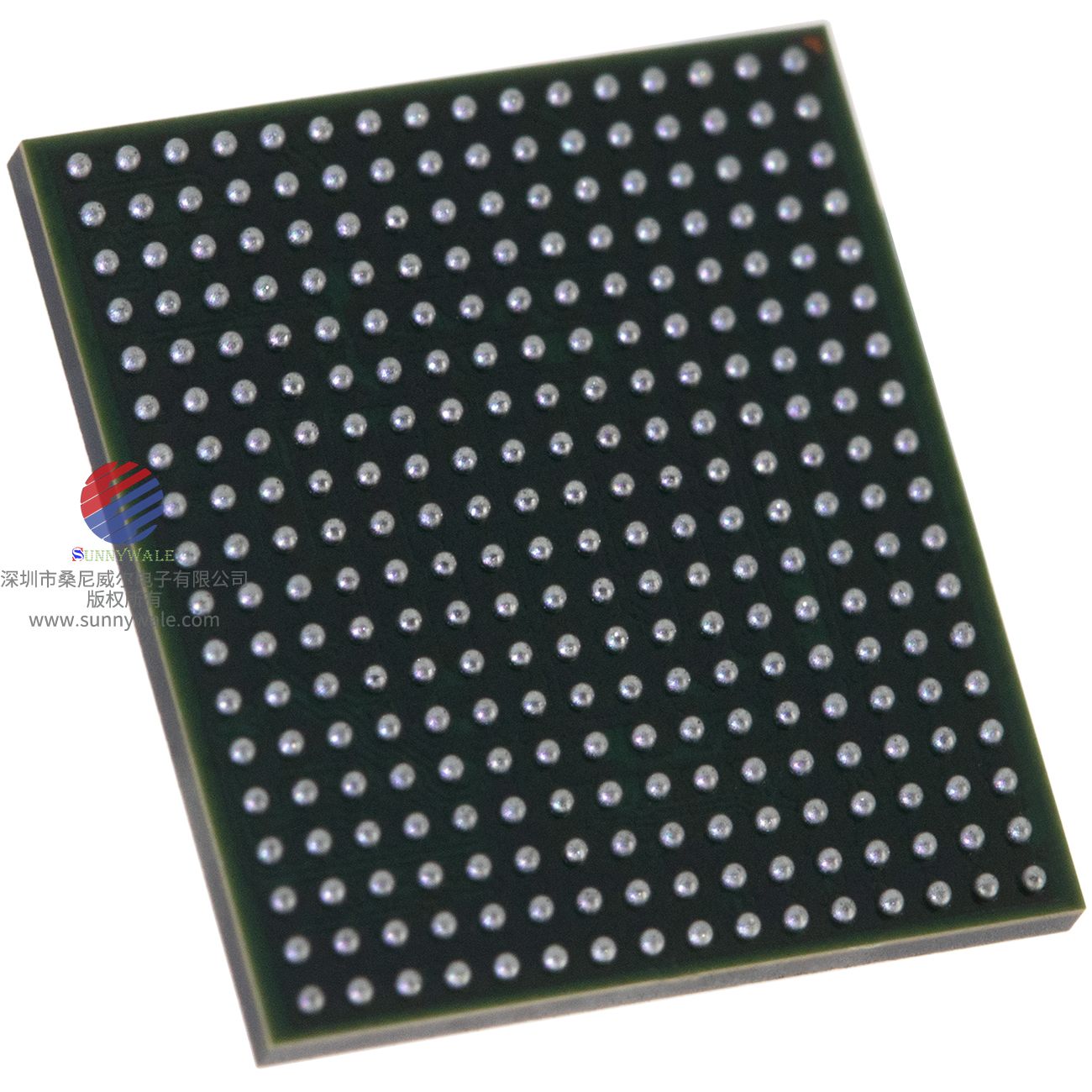

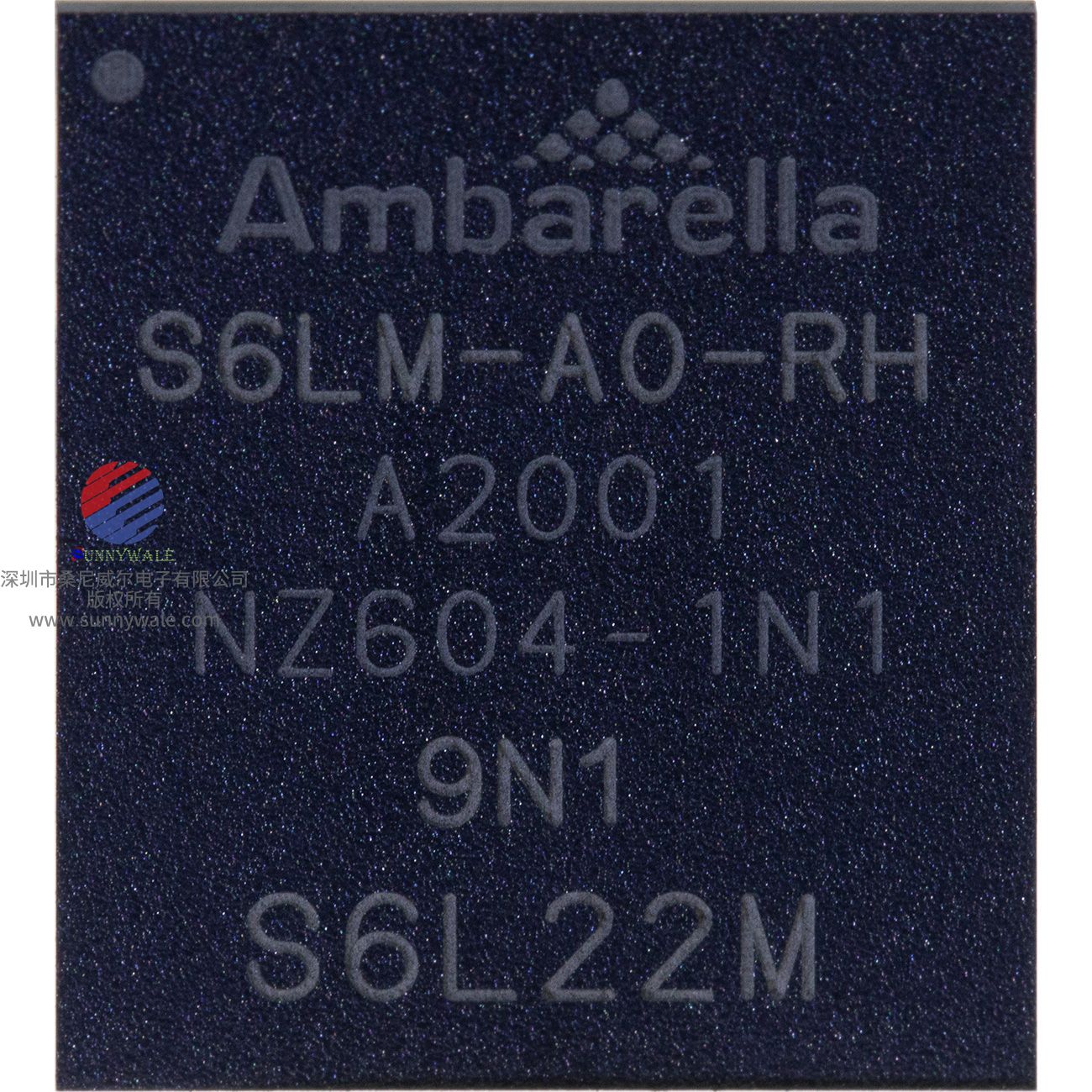

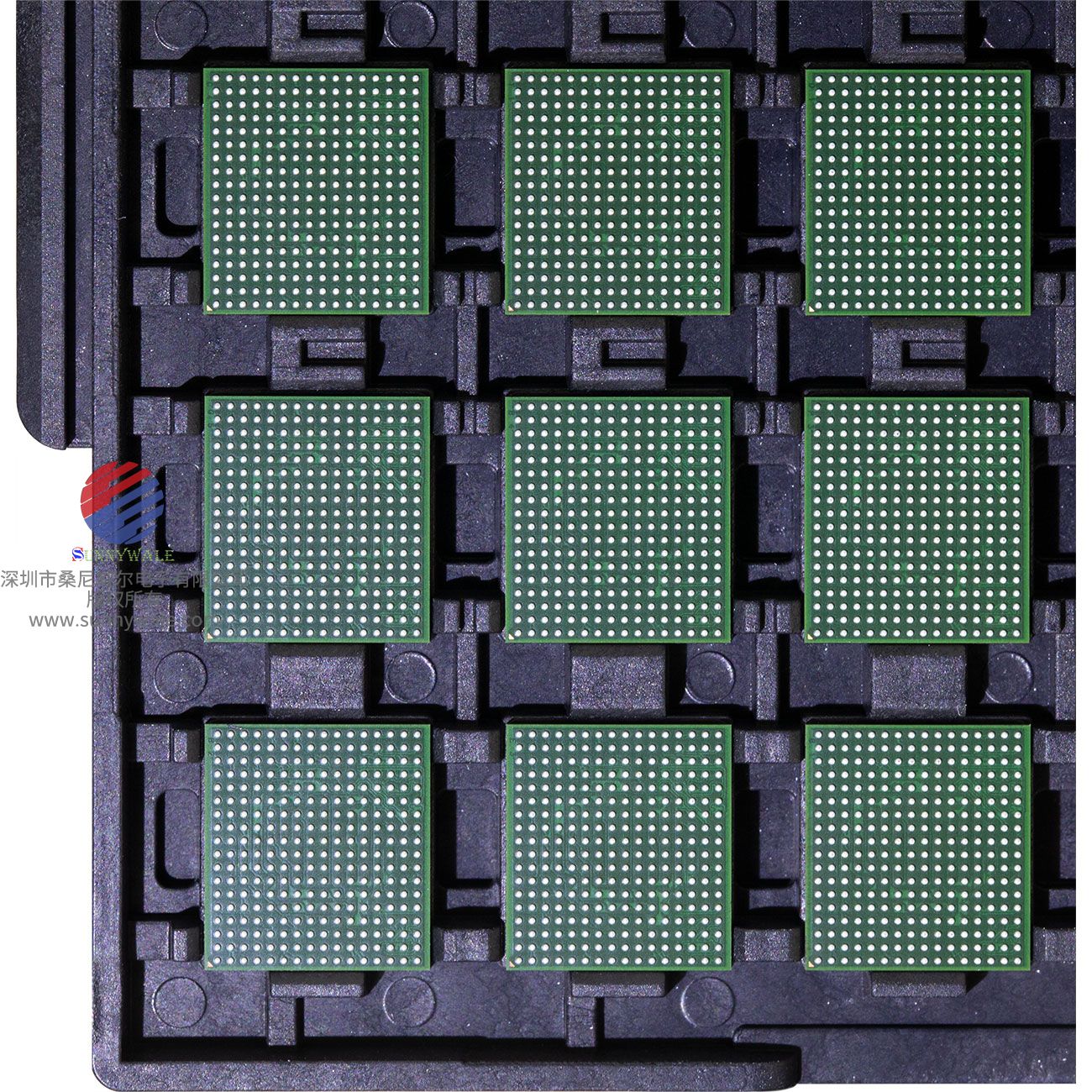

● FC-TFBGA封装288球，11x12mm， 0.65 mm间距
S6LM网络摄像机开发平台
S6LM IP摄像机开发平台包含必要的工具、软件、硬件和文档，可以利用S6LM提供的专用硬件开发IP摄像机，同时支持定制功能的开发。
S6L22M评估套件(EVK)
S6LM主板，带有传感器/镜头板和外围设备的连接器
● 传感器板:索尼、安森美、Omnivision、松下等
● 数据表，BOM，原理图和布局
● IP摄像机应用参考用C和c++源代码
软件开发工具包(SDK)(联系Ambarella公司提供，本公司无法支持)
● Linux 4.14 + 64位内核，带有补丁、驱动程序、工具和应用程序源代码
● 最新的Linaro GCC工具链64位ARM Cortex ARM V8
● 免版税的ISP库，3A, dewarp，编解码器
● 图像调谐和制造校准工具
● 详细的文档与程序员指南，应用说明

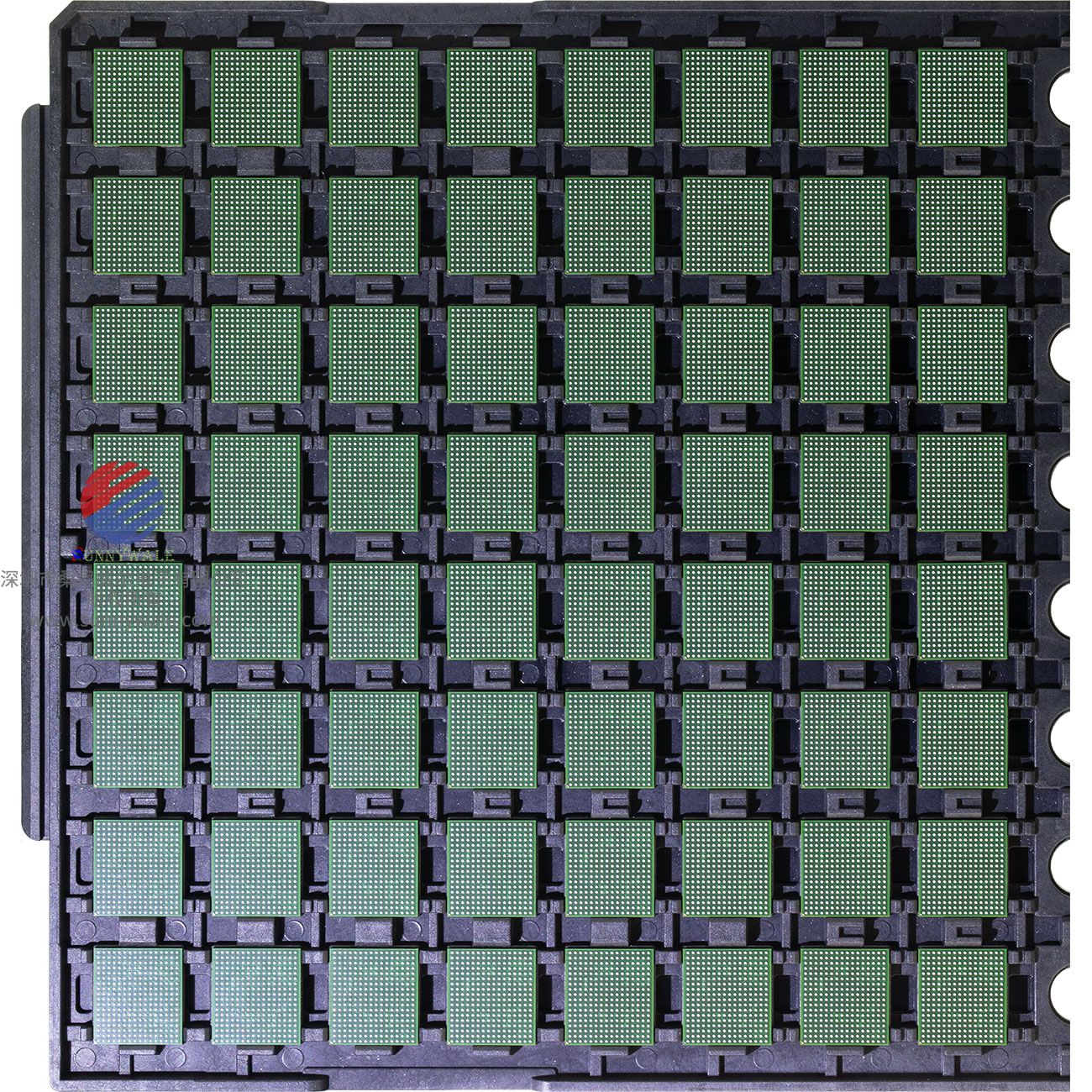

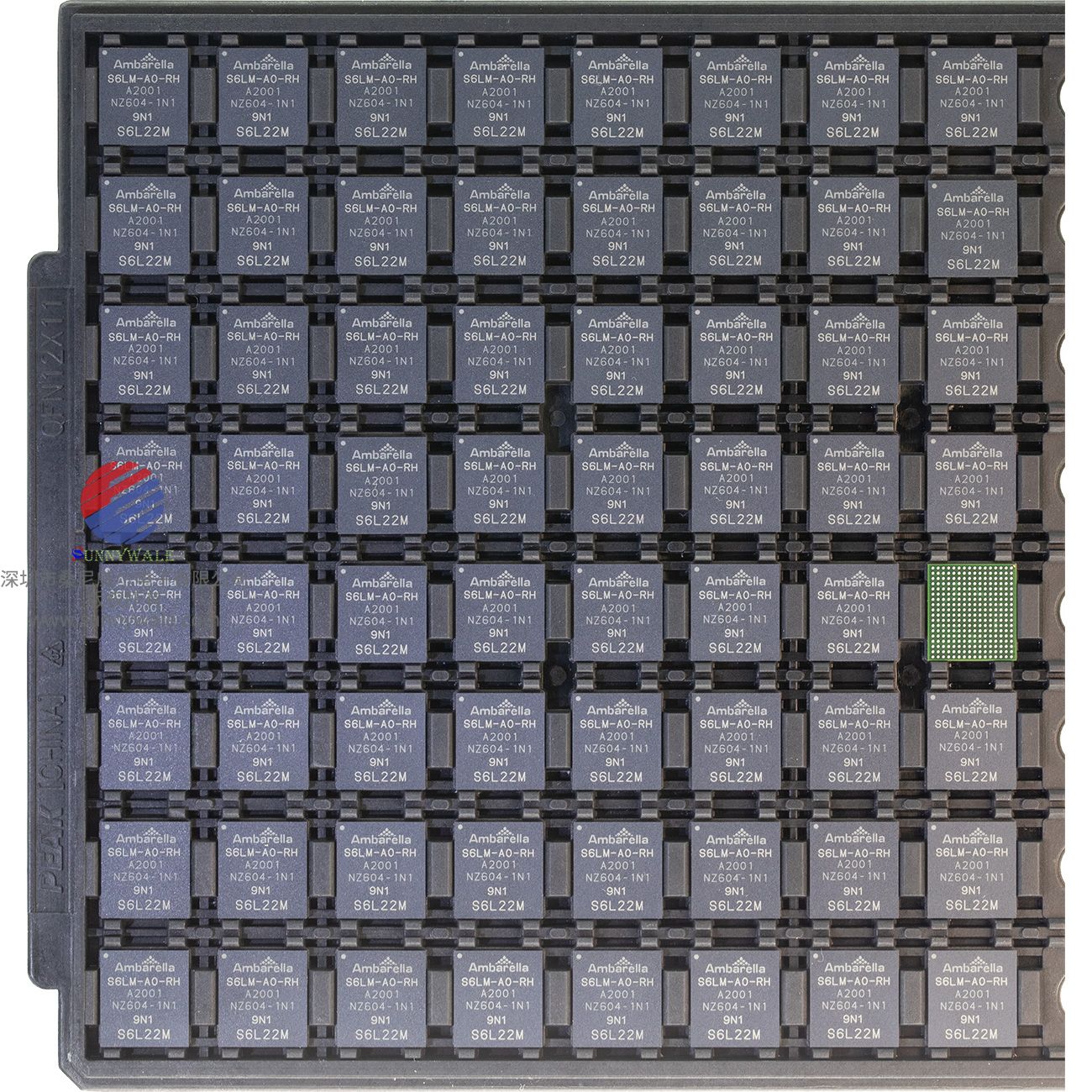

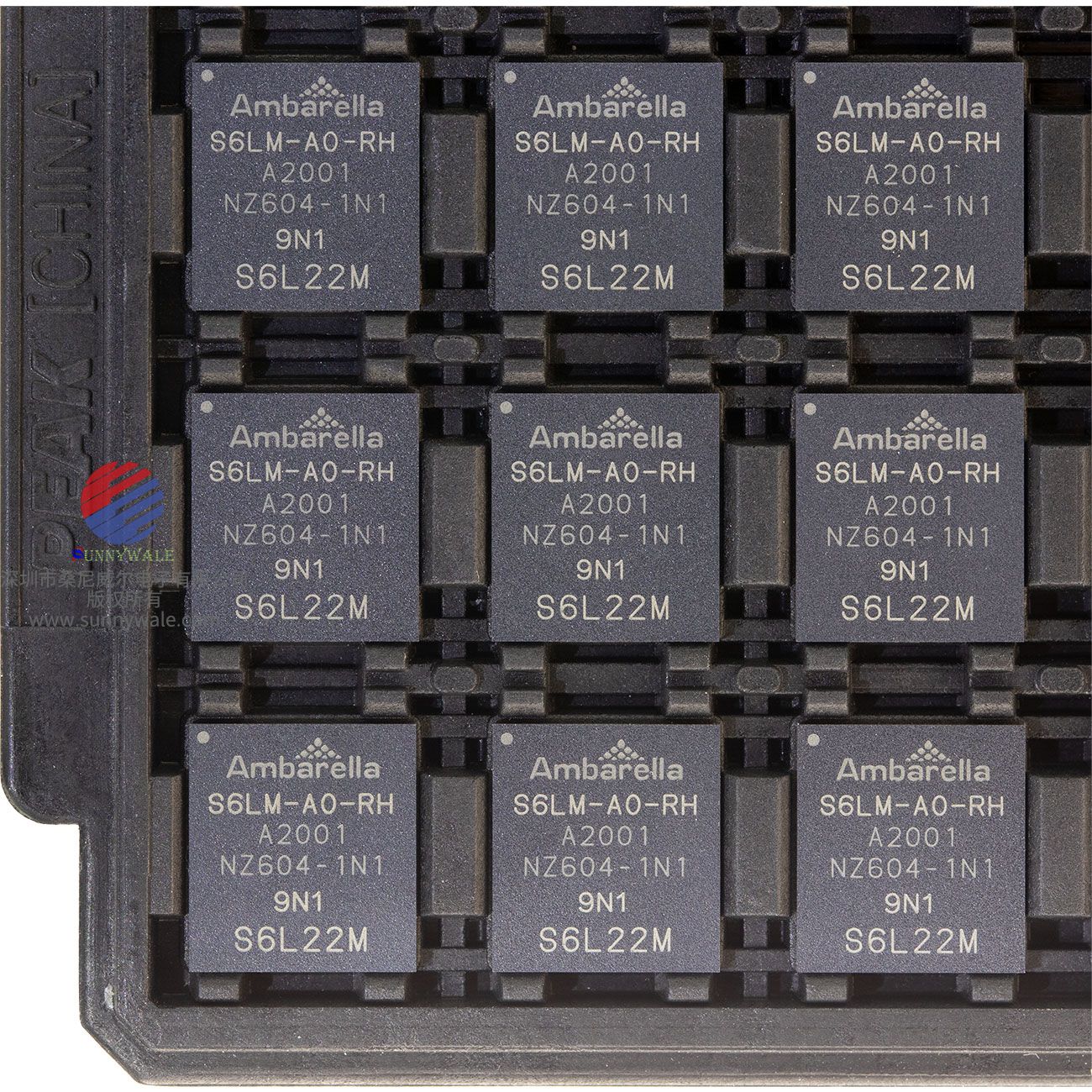

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
