CV22系列
芯片型号：CV22S66，
ARM性能：四核A53， 1G，
视频输入带宽：540MPixel/s Input，
视频输入路数、格式：2路（SLVS/MIPI CSI2/LVMOS)，
视频输出：2路（1路HDMI VOUT、1路MIPI DSI)，
ISP（图像信号处理器）：AE、 AWB、 GC、 IS、Dewarp、 HDR、 3D MCTF
视频编码：4kp30 HEVC + 1080p30HEVC + 4kp4 MJPEG
神经元处理器（NPU：Neuronal processor unit）：CVflow
内存：LPDDR4x / LPDDR4(1.8GHz、 32-bit、 2GB)
Flash：NAND (up to 128GB)
SD控制器：2SD 控制器，32GB (SDHC SD) 2T （SDXC SD）
Connectivity：USB 2.0 Host/Device、Ethernet AVB(10/100/1000M)，RGMII/RMII、 SD/SDIO
系统外设接口：UARTx5、 SSI/SPI、I2Cx4、I2Sx2、RTC、PWMx12、GPIOx160、ADC. Times. TTAG
安全特性：OTP, ARM TrustZoneI/O Virtualization
制造工艺：10nm
工作温度：-25℃ to +58℃
CV22S66，用于IP摄像机的CV22S计算机视觉SoC
CV22S66关键特性
灵活的低功耗平台
● 64位四核Arm@ Cortex@-A53 CPU高达1 GHz
● Linux内核4.14+或最新版本(64位)
● CVflow@矢量处理器，采用卷积神经网络(CNN) /深度神经网络(DNN)算法
● 安全启动与TrustZone@和安全内存，TRNG, OTP, DRAM乱置和虚拟化
● 业界领先的图像传感器支持
● 10nm低功耗CMOS工艺
CV22S66计算机视觉引擎
● 基于CNN / dnn的检测、分类等处理
● 计算机视觉(CV)处理器
● 用于高级和低级算法开发的工具
● CNN工具箱，便于与Caffe、TensorFlow和ONNX进行移植
CV22S66高级图像处理
● 输入速率大于700mpixel /s
● 多曝光线交错高动态范围(HDR)
● 硬件翘曲引擎支持
● 电子防抖(EIS)
● 双独立传感器输入
● 3D运动补偿时间滤波(MCTF)
● 优越的弱光处理
CV22S66高效视频编码
● 灵活的多流功能
● 高达4KP30+的视频性能
● 多种恒定比特率(CBR)和可变比特率(VBR)控制模式
● 智能H.264和H.265编码器算法
CV22S66概述
CV22S66用于IP摄像机的计算机视觉SoC

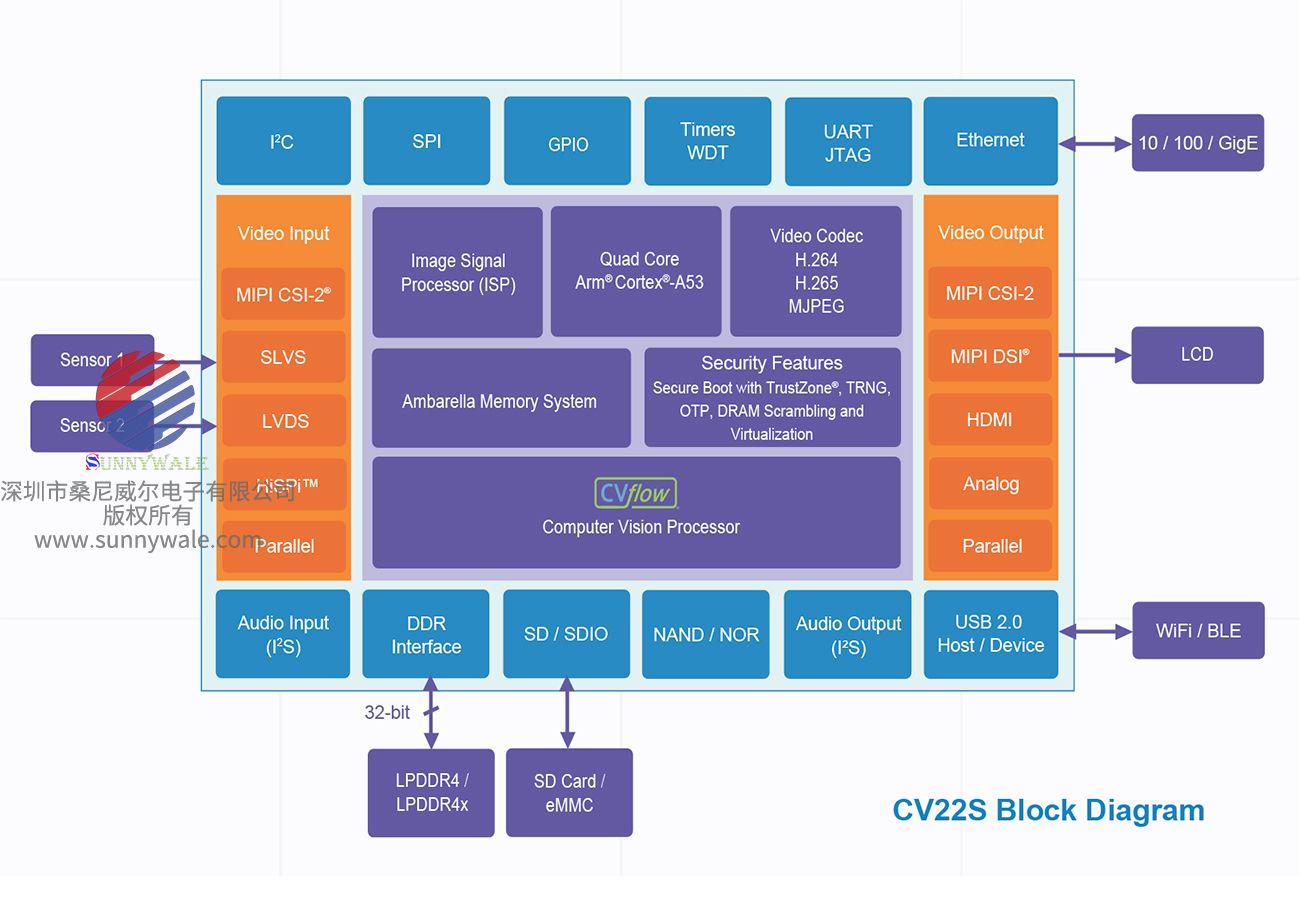

CV22S框图
Ambarella的CV22S片上系统(SoC)将图像处理，4KP30+视频编码和CVflow@计算机视觉处理结合在一个单一的低功耗设计中。CV22S的CVflow架构提供下一代智能互联网协议(IP)摄像机所需的DNN处理。它采用先进的10nm工艺技术制造，在人类视觉和CV应用中实现了行业领先的低功耗和高性能组合。
CV22S的CVflow架构提供全4K的计算机视觉处理，以实现远距离和高精度的图像识别。它包括AVC和HEVC视频格式的高效4K编码，以极低的比特率提供高分辨率视频流，以最大限度地降低云存储成本。CV22S的下一代图像信号处理器(ISP)在低光条件下提供出色的成像，而HDR处理在高对比度场景中提取最大的图像细节，进一步增强了芯片的计算机视觉能力。
CV22S包括一套先进的网络安全功能，如具有TrustZone@和安全内存的安全启动，真随机数生成器(TRNG)，一次性可编程内存(OTP)， DRAM置乱和虚拟化，以及每个外围接口的可编程安全级别。为了帮助客户轻松地将自己的神经网络移植到CV22S SoC上，Ambarella的软件开发工具包(SDK)提供了一套完整的工具。
CV22S66通用规范
处理器核心
● 四核Arm@ Cortex@-A53高达1ghz
● 32kb / 32kb I/D和1mb二级缓存
● NEON@ SIMD和FPU加速
● AES / SHA1 / SHA2-256加密加速
● Ambarella图像和视频dsp
CV22S66传感器和视频I/O
● 单或双传感器输入与独立的ISP配置
● 单8车道子lvds / SLVS / HiSPi@或双4车道SLVS
● 单8通道MIPI或双4通道MIPI CSI-2@
● 16位并行LVCMOS
● BT.601 / 656视频输入和16位BT.601输出
● HDMI@ 2.0包括PHY与CEC支持
● PAL / NTSC复合SD视频输出
● 4通道MIPI dsp @ / CSI-2和FPD (VESA / JEIDA)输出
CV22S66前端传感器处理
● 最大像素率大于700mpixel /s
● 镜片阴影校正
● 多曝光高动态范围(HDR)(线交织传感器)
● 宽动态范围(WDR)与本地色调映射
CV22S66图像处理
● 3D运动补偿时间滤波(MCTF)
● 三轴电子防抖(EIS)
● 可调自动曝光(AE) /自动白平衡(AWB) /自动对焦(AF)
● 180°和360°鱼眼镜头和畸变校正
● 高品质多相缩放器
● 数码平移/倾斜/变焦(DPTZ)和虚拟相机
● 屏幕显示(OSD)引擎，覆盖和隐私掩码
● 裁剪，镜面，翻转，90°/ 270°旋转
● DC型和P型光圈
● 像素校正缺陷
● 几何透镜畸变校正(LDC)
● 色差校正
● 伽马补偿和色彩增强
● 背光补偿
CV22S66智能视频分析
● CVflow@视觉处理器，用于CNN / DNN边缘分析
● 人员计数和跟踪
● 人脸检测、跟踪和识别
● 人/宠物/车辆分类
● 对象分类、识别等
● 车牌识别
CV22S66视频编码
● H.265 (HEVC) MP L5.1, H.264 MP / HP L5.1和MJPEG
● 4KP30+最大编码性能
● 多达八个同时流编码
● 灵活的图片组(GOP)配置，有I、P、B帧
● 时间可伸缩视频编解码器(SVC-T)与四层
● 动态兴趣区域(ROI)
● 多个CBR和VBR控制模块
CV22S66安全特性
● 安全启动与TrustZone@和安全内存，TRNG, OTP, DRAM乱置和虚拟化
CV22S66内存接口
● LPDDR4 / LPDDR4x时钟速率高达1.8 GHz, 32位数据总线
●两个SD控制器，带SDXC SD@卡
● 从带有BCH / SPI NOR / USB / eMMC的SPI或并行SLC NAND启动
CV22S66外围接口
● 10 / 100 / 1000以太网与RMII / RGMII
● 主机/设备可配置USB接口
● 多个I2S、SSI / SPI、I2C和UART
● 多个GPIO端口，PWM，步进，IR和ADC
● 看门狗定时器，多个通用定时器，和JTAG
CV22S66物理
● 10nm低功耗互补金属氧化物半导体(CMOS)
● 工作温度-25℃~ +85℃

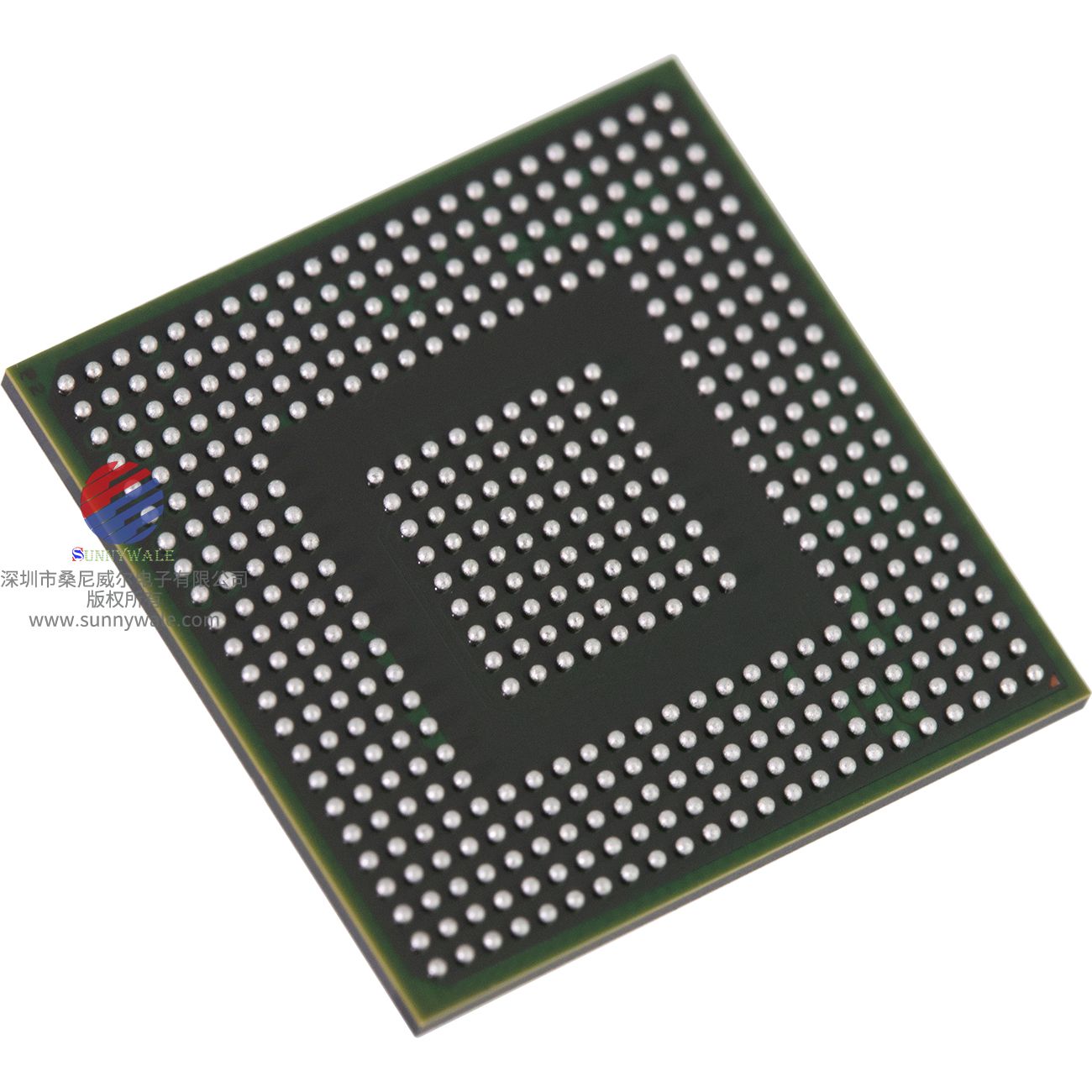

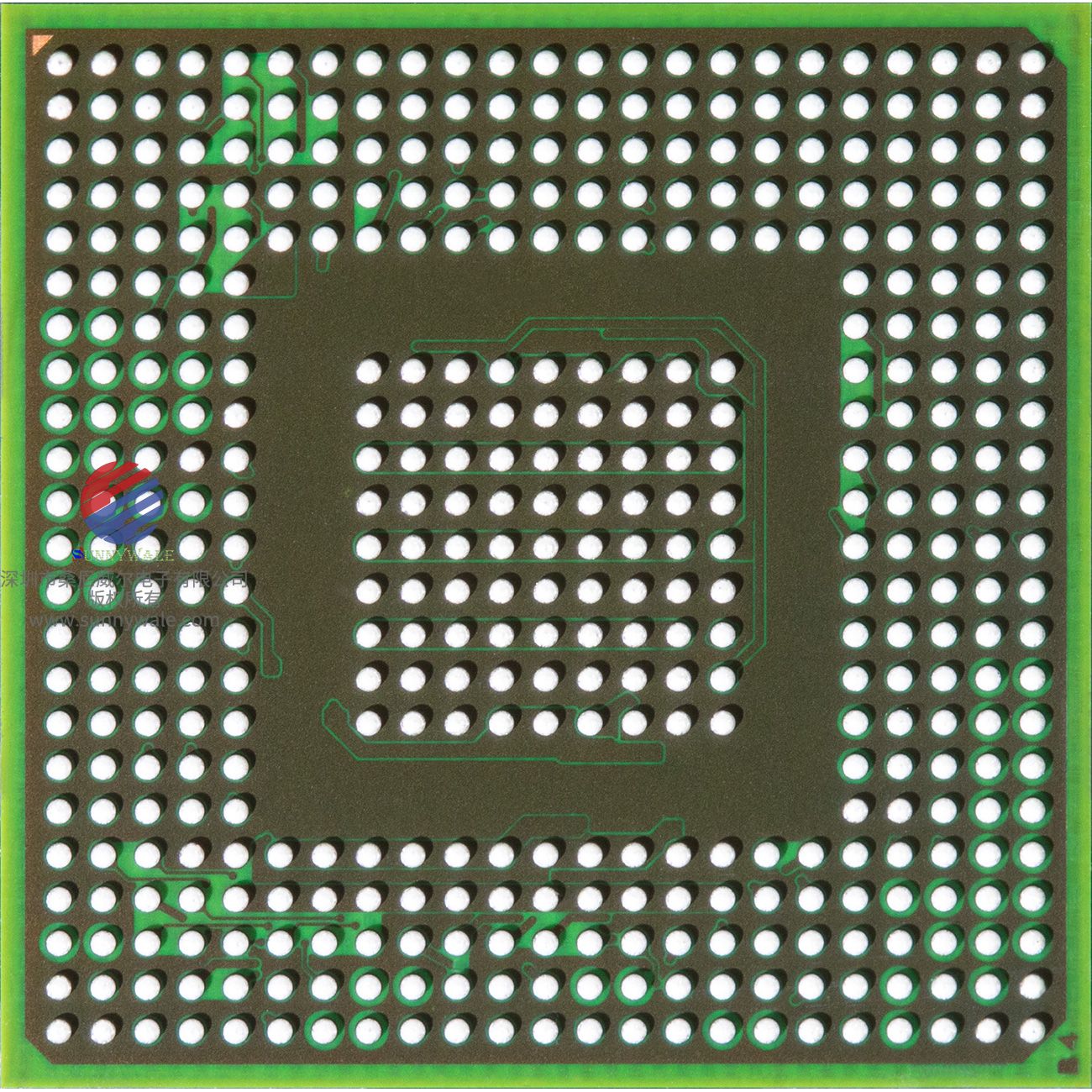

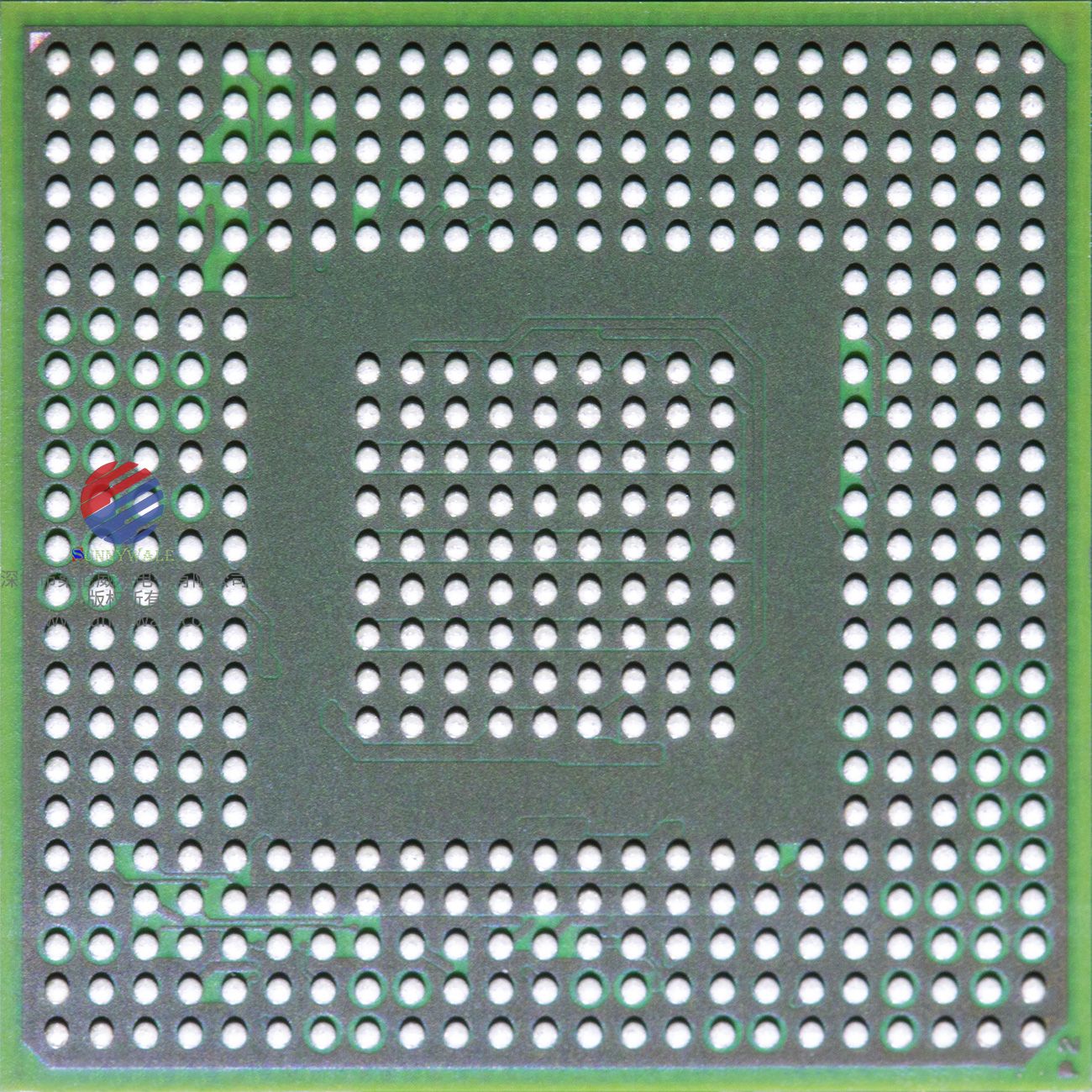

● FC TFBGA封装(441个球，16x16 mm, 0.65 mm间距)

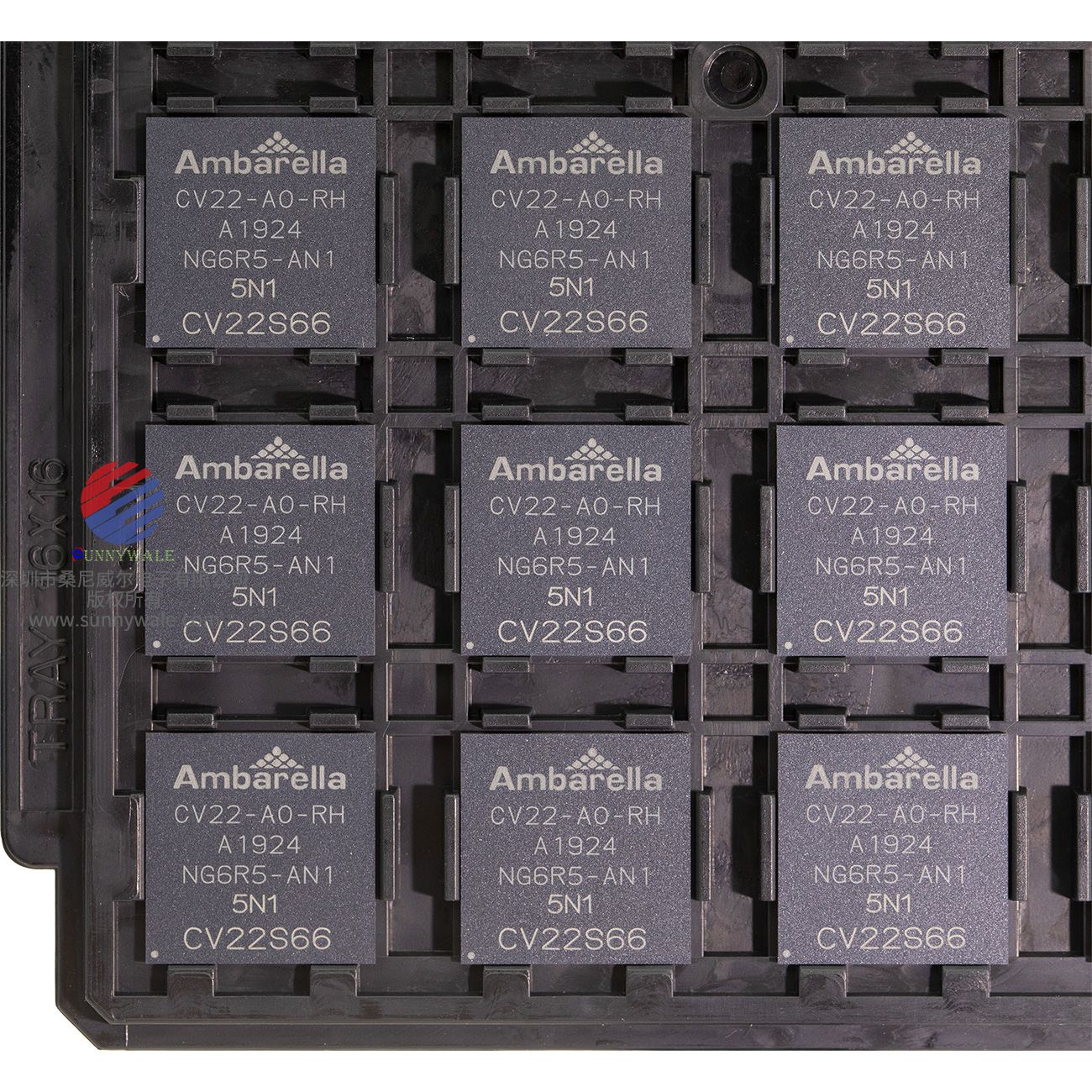

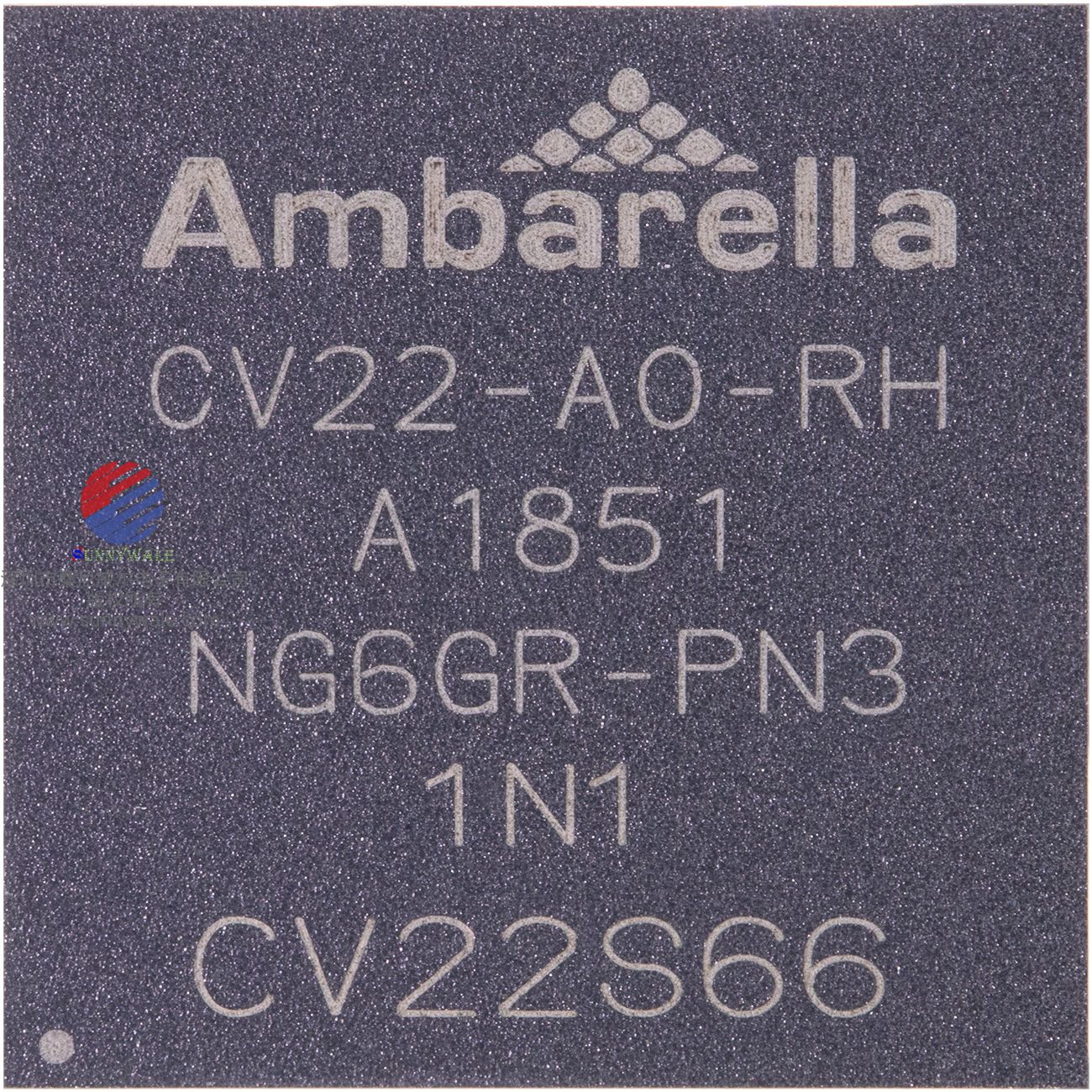

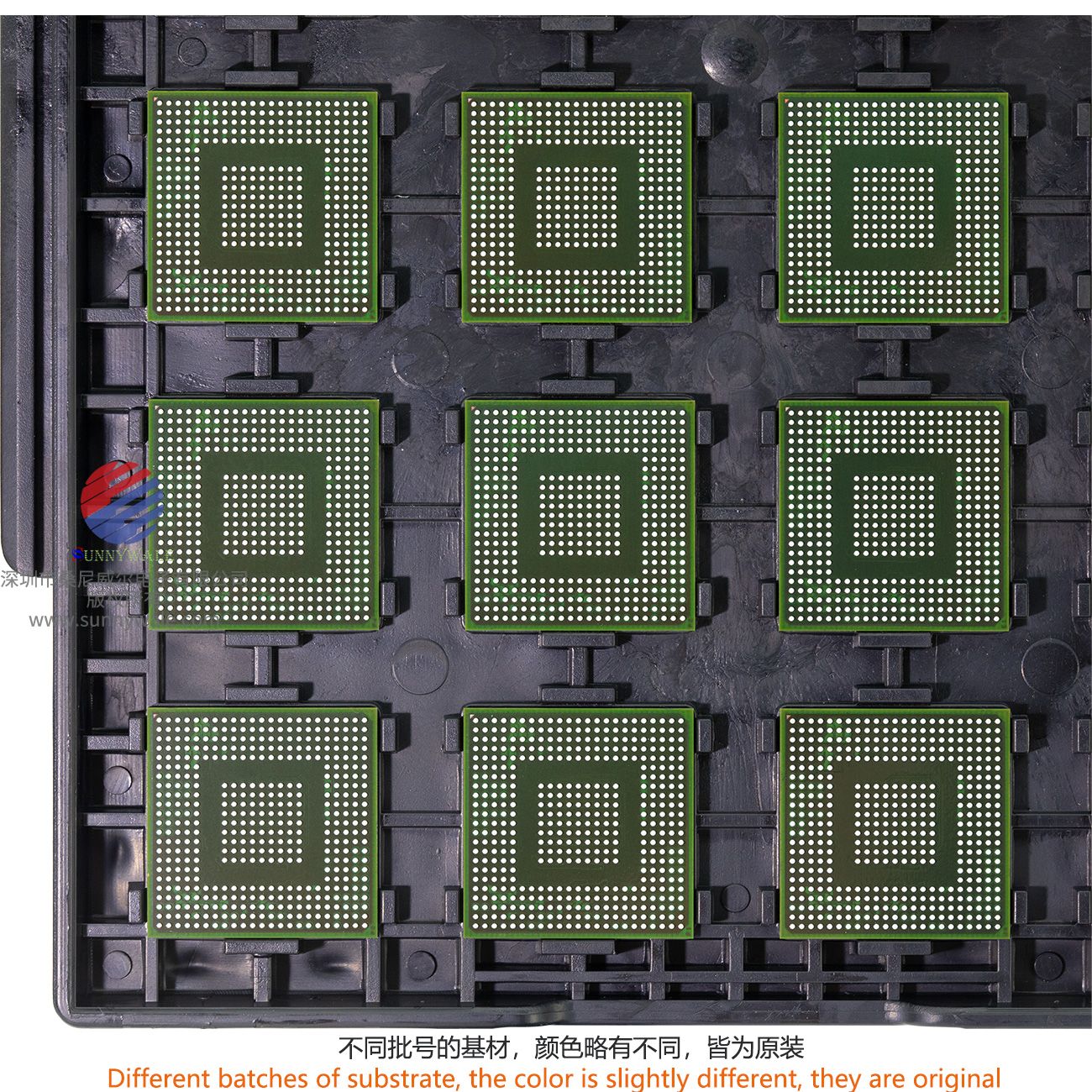

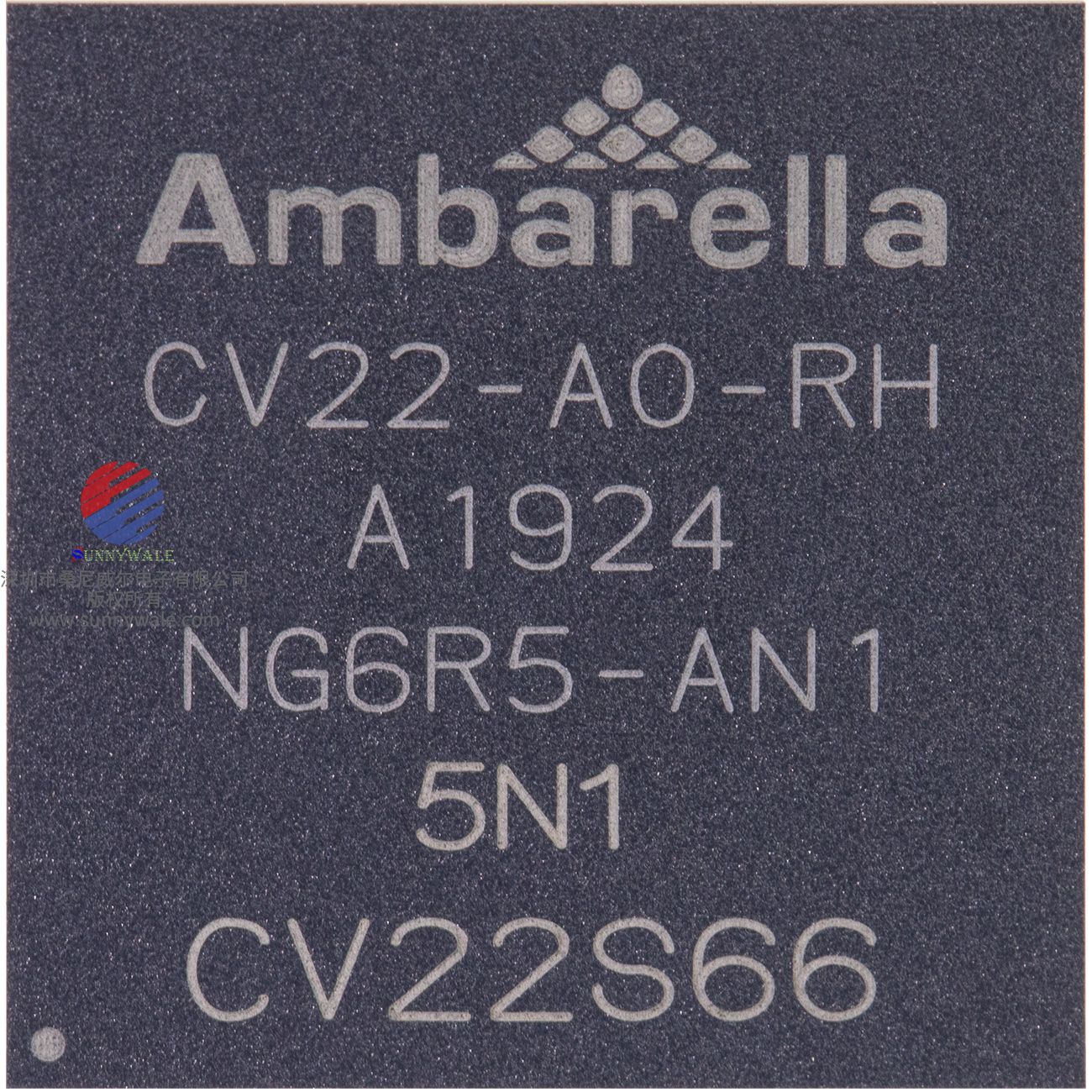

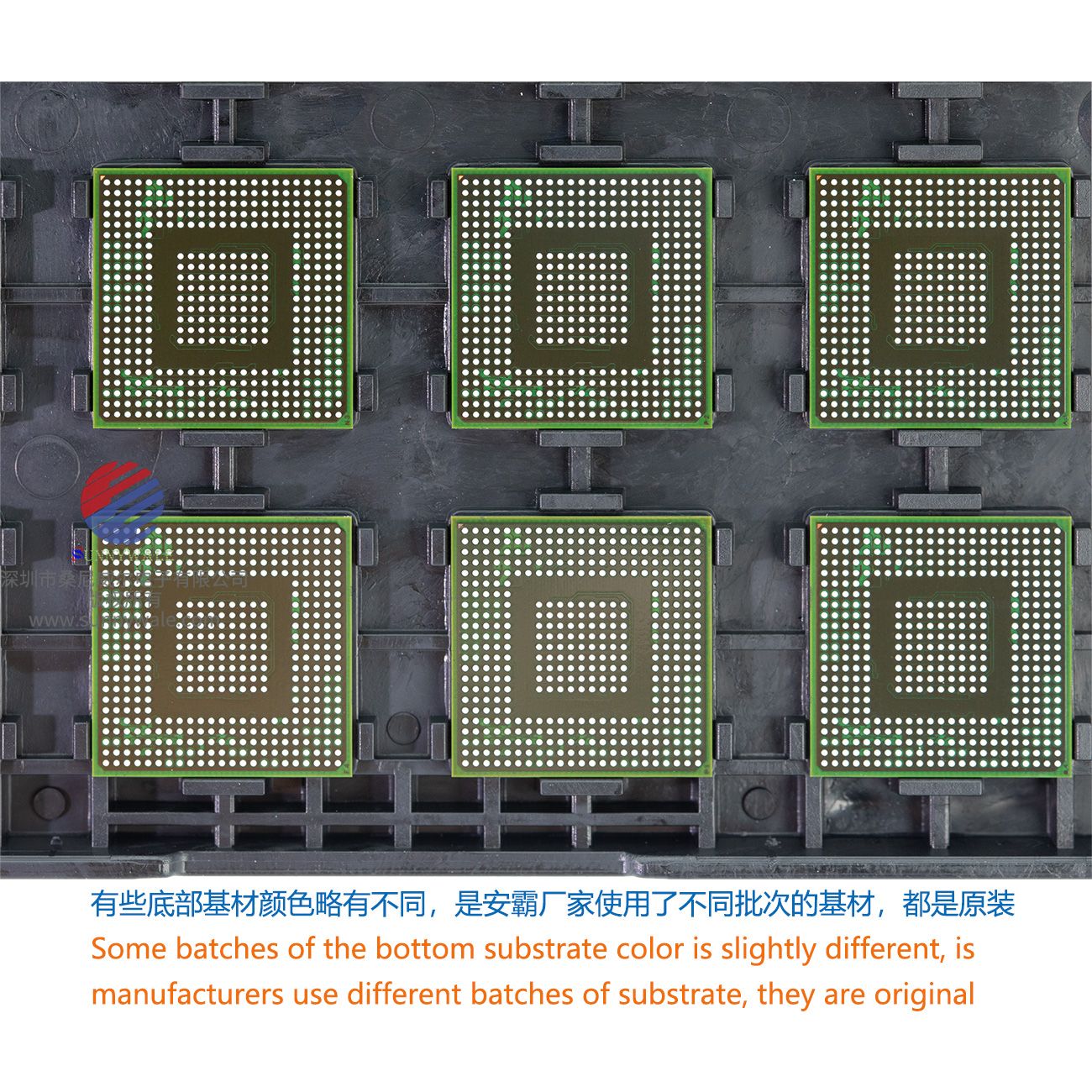

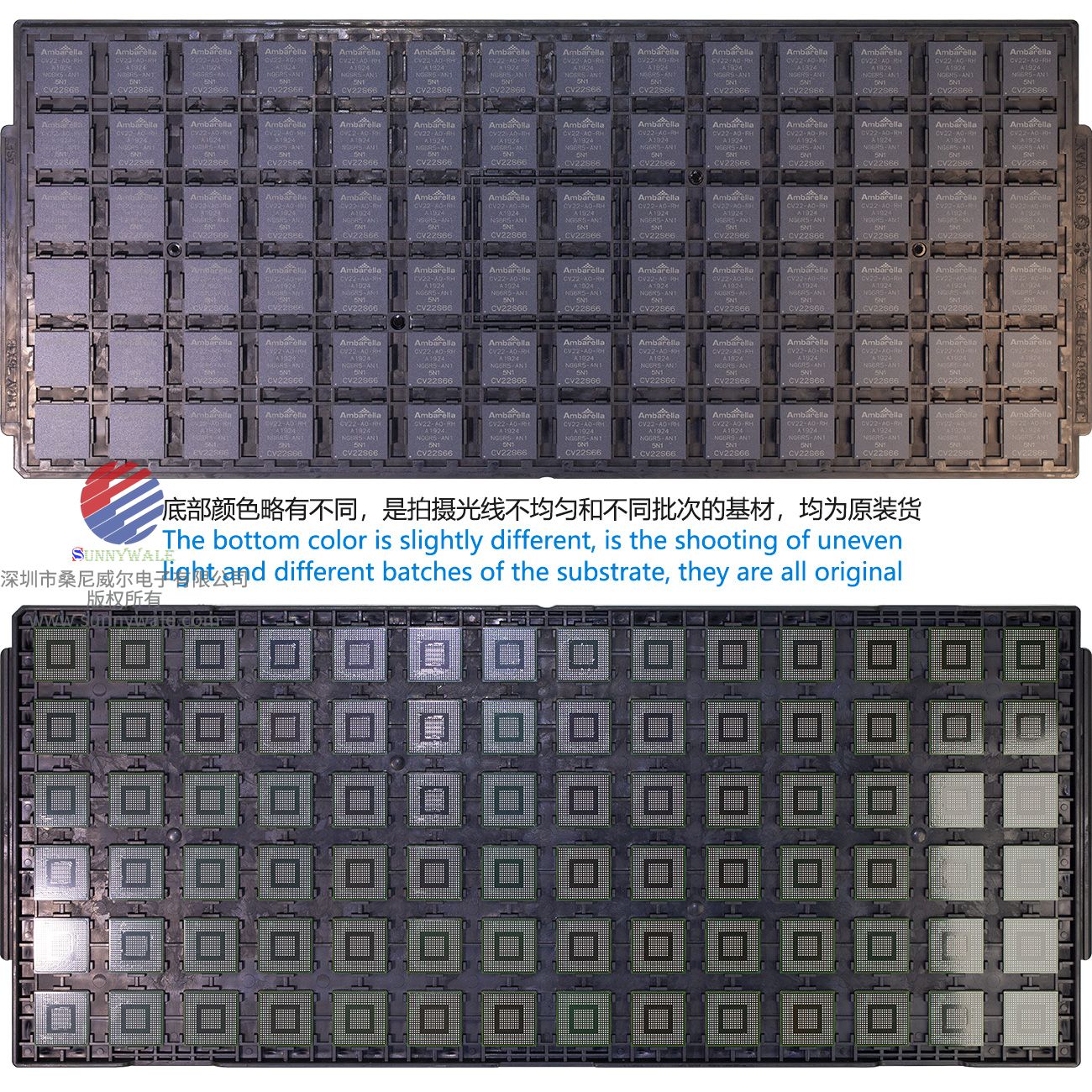

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
