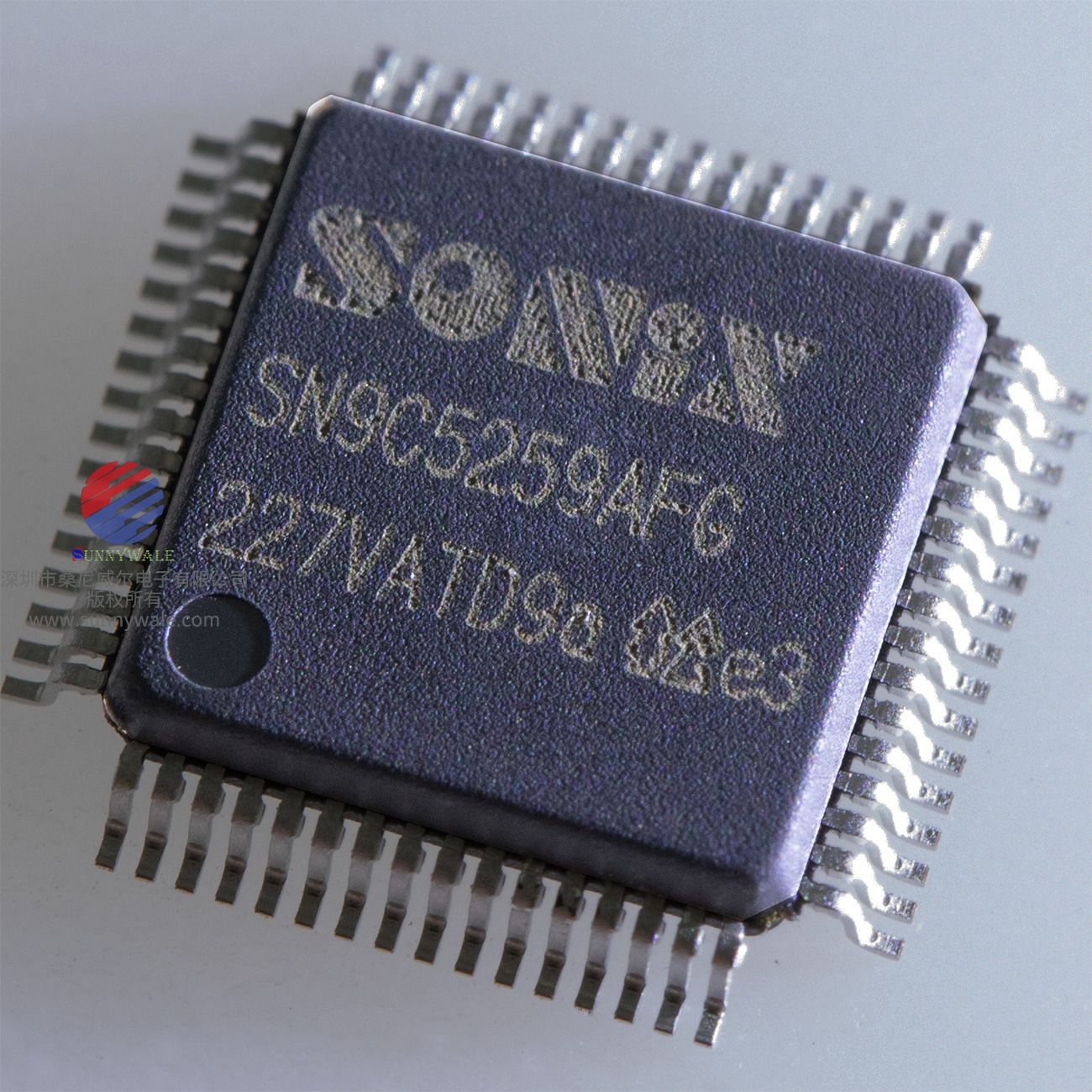

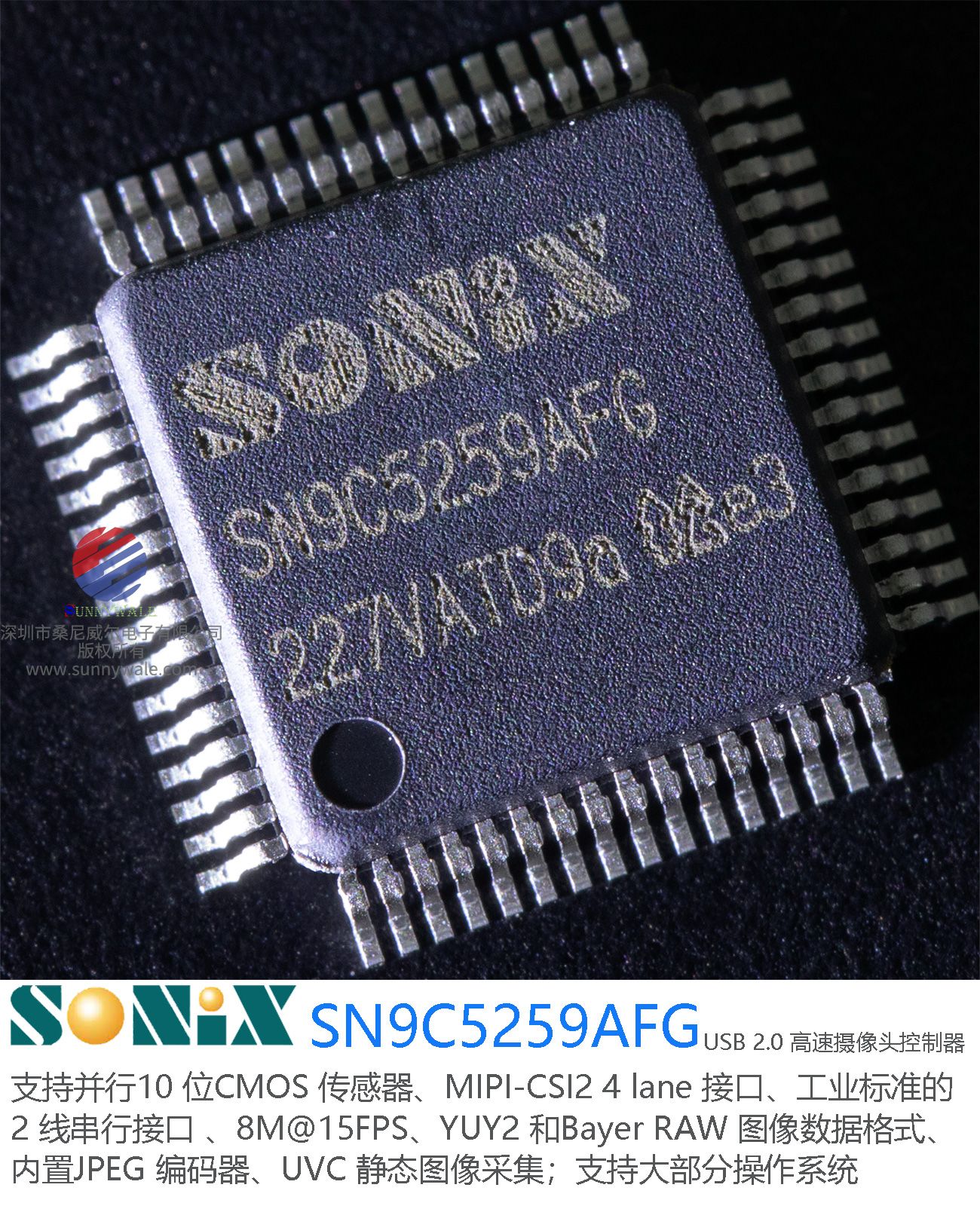

1 SN9C5259AFG概述
SN9C5259AFG 是USB 2.0 高速（HS）兼容的摄像头控制器。先进的功耗设计使设备在挂起、待机或运行状态下
功耗都极低。低热设计使平台内模块的工作温度始终在合理的范围内。SN9C5259AFG 完全符合 USB 视频类。支
持的操作系统包括微软的系统（Windows XP、Windows Vista、Windows 7 和Windows 8）、苹果系统、基于 Linux
的系统（如，Ubuntu. Android...等）。
SN9C5259AFG 支持 10 位并行传感器接口，分辨率可达 5MP@15fps；或者支持接入 4 LANE MIPI 接口传感器，
最大支持 8M@15FPS。通过 I2S 接口，可以扩展音频兼容性，或者接入数字麦克风。新一代图像信号处理器带来
更佳的视觉体验。高性能动态JPEG 压缩引擎提供不同的压缩比，可满足带宽要求。通过集成的传感器接口和色
彩处理引擎，可以支持大多数可用的CMOS 传感器。由内嵌微控制器控制，内置 3A（AE / AWB / AF）统计。架
构灵活，由 Mask ROM、内部 RAM 和外部串行闪存组成，可用于存储自定义代码和参数。通过高度集成的分位
架构和松翰提供的开发工具包，第三方可以很方便地实现自定义功能。
2 SN9C5259AFG特征
3.3V 电源（内部产生 1.2V 的核心电源）
超低功耗
⊙ 待机时：<30mA（不包括传感器的功耗）
⊙ 挂起时：<500uA（不包括传感器的功耗）
内置时钟合成器，保证性能和节能
内置PLL，以产生内部时钟
使用外部串行闪存，存储自定义代码和数据（默认为128K 字节）
带相侦测的高速串行闪存控制器（120MHz）
无需外部RAM

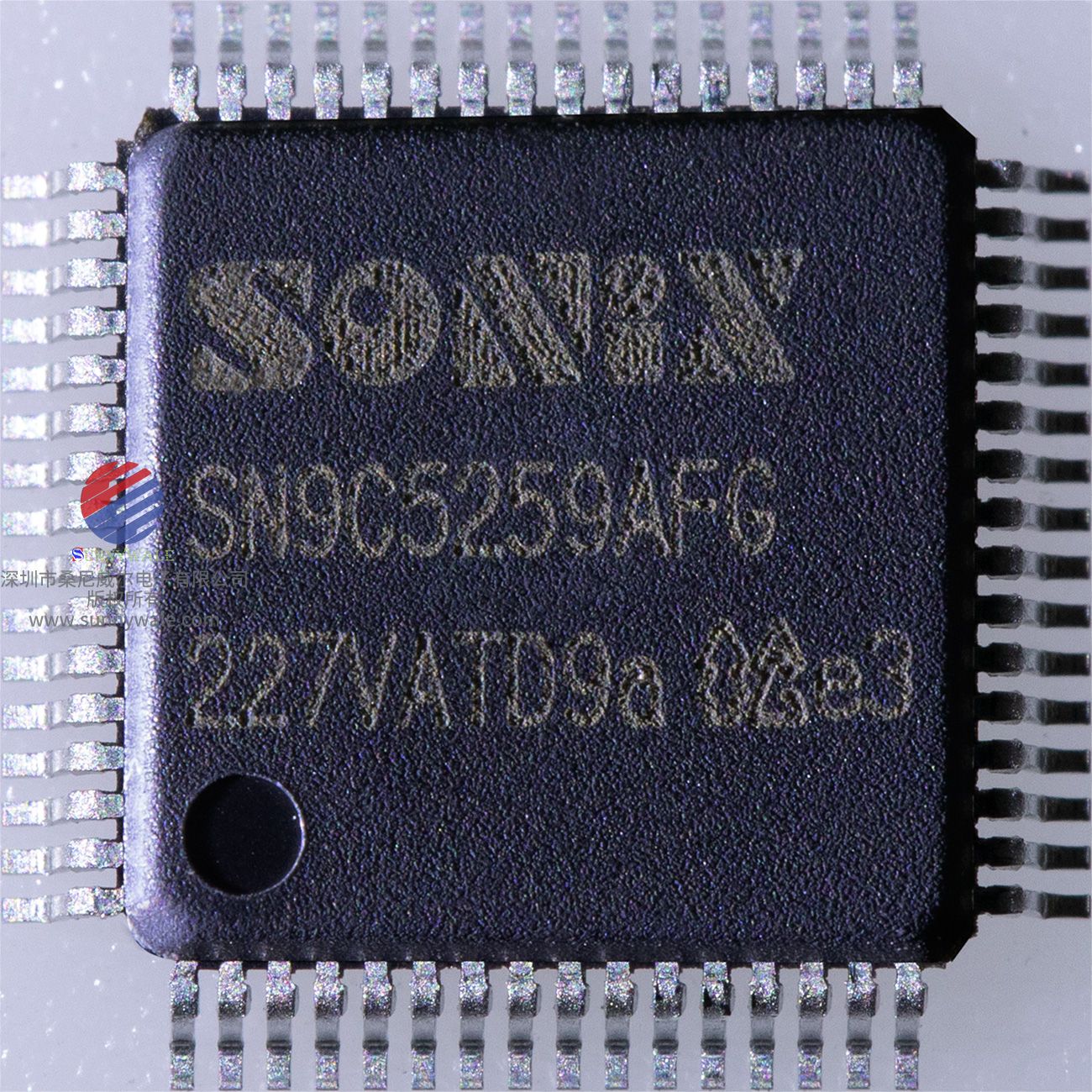

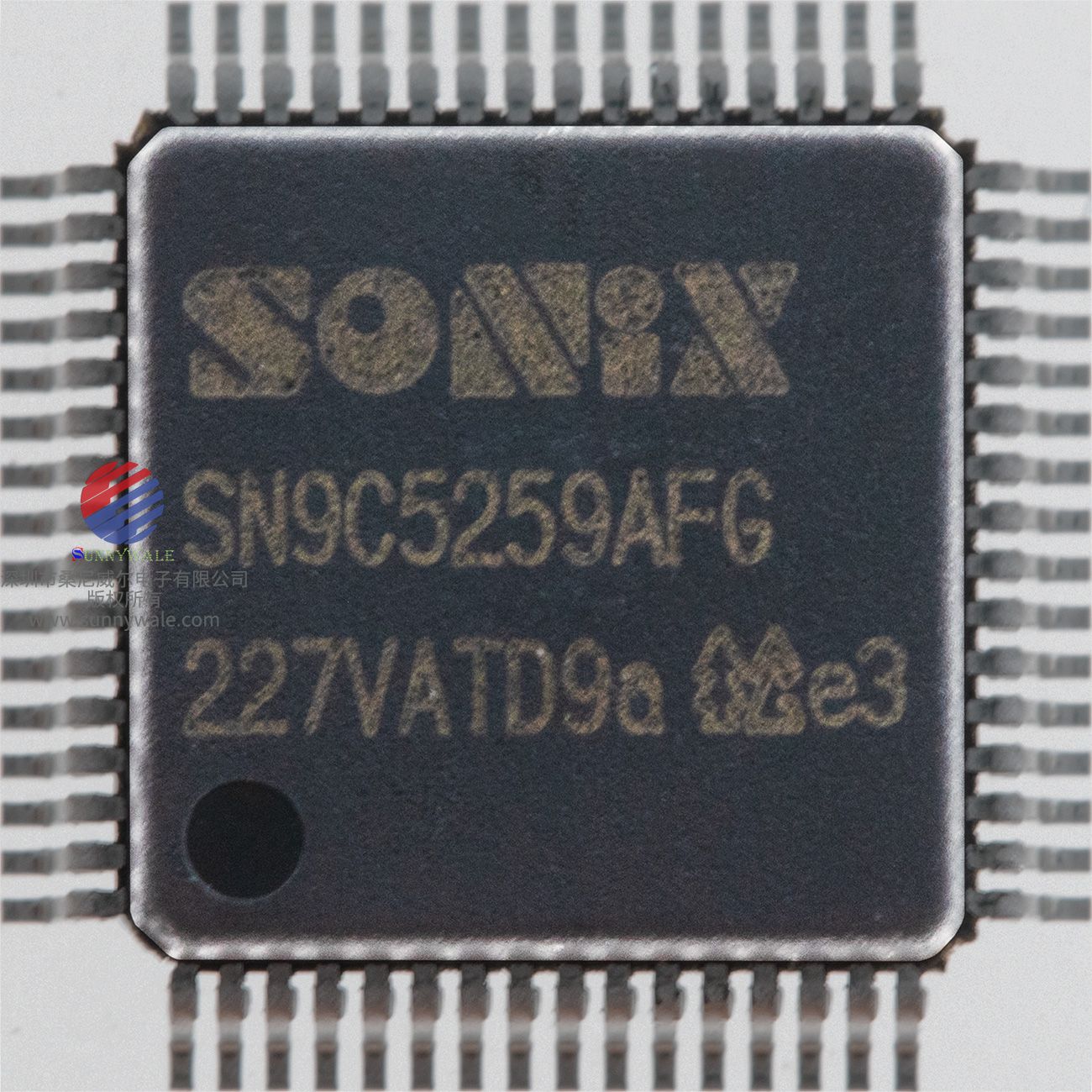

64 pin LQFP 7.0x7.0mm 封装
6 个GPIO
2.02 SN9C5259AFG USB 控控制器
USB 2.0 高速和全速模式兼容
USB 视频类 1.1 兼容
USB2.0 HS / FS 自动检测和切换
USB FS 模式和 USB 断开是可编程的
USB 低功耗管理休眠状态(LPM-L1, 只有 bulk 模式)
支持设备上电状态-ACPI 的运行时间 D3
5 端点：控制管道、Bulk 管道、UVC 中断-IN 和同步-IN（视频，24MB/s 最大）、UAC 同步-IN
视频流接口有6 种替代设置
2.03 传感器接口
传感器接口支持并行的（10 位），支持CMOS 传感器
传感器接口也支持MIPI-CSI2 4 lane 接口，最大支持 8M@15FPS
支持来自传感器的 YUY2 和Bayer RAW 图像数据格式
传感器控制支持工业标准的 2 线串行接口
2.04 色彩处理（TBD)
AE 直方图统计
AWB 窗口统计
AF 边缘窗口统计
动态坏点自动补偿
R/G/B 通道的遮光补偿
低通滤波器
R/Gr/Gb/B 通道的单独数字色彩增益控制
Y/Cb/Cr 通道的单独数字色彩增益控制
R/Gr/Gb/B 通道的像素偏移（光黑）补偿
RGB 通道的可编程伽马表
R/G/B 输入的可编程色彩转换矩阵
可配置降噪
边缘防色彩失真
可配置边缘增强
Y 通道的可编程伽马表
图像处理后，可配置窗口函数
可编程的色调和饱和度
自动伽玛背光预览
MSOC 的自动频率
2.05 缩放引擎
适用于支持来自传感器接口的 YUY2 和 Bayer RAW 输入的精密缩放
适用于UVC 的 YUY2 和 MJPG 有效载荷的精密缩放
对于所支持的传感器，结合缩放和窗口功能，可以向 QXGA~QQVGA 的输出格式提供相似的视角。
采用LPF 消除伪迹
2.06 SN9C5259AFG JPEG 编码器
内置JPEG 编码器，支持 USB 视频类 MJPEG 有效载荷
JPEG 格式是 YUV422 基准格式
Y 和 C 的 128 字节的可编程量化表，用于调整压缩比
编码引擎处理功率是150MP/sec (8MP@15fps, 5MP@30fps)
2.07 视频/ 静态图像
支持UVC1.5 –未压缩的 YUY2 有效载荷（YUV422, 16 位/像素）
支持UVC1.5 –未压缩的M420 有效载荷（YUV422, 12 位/像素，供 Lync F/G 使用）
支持UVC1.5 –MJPG 有效载荷
静态图像采集大小达5MP
支持UVC 静态图像采集方法 1 和 2
2.08 SN9C5259AFG 帧速率

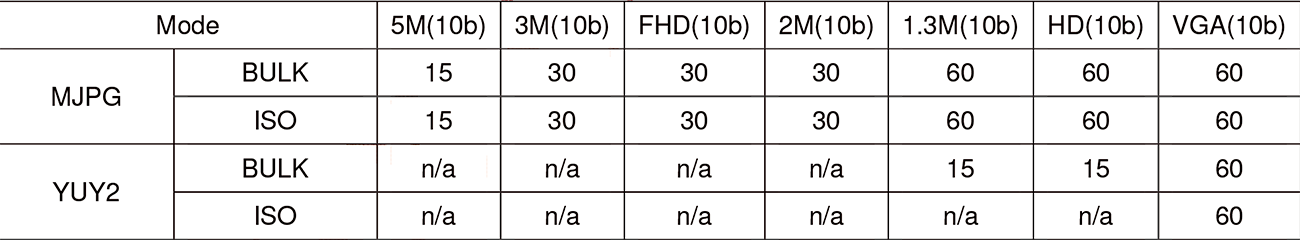

（SN9C5259AJG支持的帧率表）
2.09 音频
支持UAC1.0 的 I2S 数字音频输入
支持数字麦克风输入。（与 I2S 引脚复用）(8, 11.025, 16, 22.05, 24, 44.1, 48 kHz) ，以及分辨率(8/16 位，单声道/立体声系统)
2.10 SN9C5259AFG 微控制器和USB 设备特征
内置4K 字节数据内存的 8032 微控制器
最大CPU 时钟速率为 60MHz
从外部串行闪存自动加载扩展F/W
从外部串行闪存自动加载VID / PID，制造商，产品和序列号字符串
从外部串行闪存自动加载UVC 参数定义
可从PC 升级 F/W
USB 强制处于 FS 模式，以及 USB 强制断开
监控器自动恢复
传感器传输完每帧图像时会中断
2.11 SN9C5259AFG USB视视频类的预先定义
亮度控制（UVC 定义）
对比度控制（UVC 定义）
色调控制（UVC 定义）
饱和度控制（UVC 定义）
锐度控制（UVC 定义）
伽玛控制（UVC 定义）
隐私控制（UVC 定义）
视频流上的LED 指示灯
UVC 扩展单元支持
2.12 SN9C5259AFG平台支持
Windows XP 32 位 SP2, Windows XP 64 位, Windows Vista 32 位, Windows Vista 64 位,Window 7 32 位, Win 7 64 位，Window 8
Mac - OS X 10.4.8 或更高版本
带UVC 驱动程序的 Linux（开放源代码可查阅 http://linux-uvc.berlios.de/）
