SN9C2808ZSJG 松翰SONIX高分辨率3264x2448@15fps或1920x1080@60fps 小体积USB网络摄像头控制器，支持宽动态范围(WDR)和垂直镜头畸变校正(VLDC)，支持USB 2.0和UVC 1.1/1.5
SN9C2808ZSJG 松翰SONIX高分辨率3264x2448@15fps或1920x1080@60fps 小体积（L6.5*W4.5*T0.8mm）USB网络摄像头控制器，支持宽动态范围(WDR)和垂直镜头畸变校正(VLDC)，支持USB 2.0和UVC 1.1/1.5的ISO或批量传输，支持并行和MIPI-CSI2 1/2/4通道CMOS传感器接口。
SN9C2808ZSJG datasheet,松翰SONIX高分辨率USB网络摄像头控制器，小体积USB摄像头主控，宽动态范围(WDR)和垂直镜头畸变校正(VLDC)摄像头控制器，支持USB 2.0和UVC 1.1/1.5的ISO或批量传输的摄像头ISP，支持并行和MIPI-CSI2摄像头主控， 1/2/4通道CMOS图像传感器接口控制器
1 SN9C2808ZSJG总体描述
SN9C2808ZSJG是一款高分辨率网络摄像头控制器。除了提高图像质量外，这一代ISP还支持宽动态范围(WDR)和垂直镜头畸变校正(VLDC)，带来更好的视觉体验。它不仅为人眼带来了较少的噪声图像，而且使机器视觉的分析工作变得更加容易。为现代高分辨率和人工智能应用，SN9C2808ZSJG将具有更高的性能和成本效益选择。
SN9C2808ZSJG的主要功能包括控制CMOS图像传感器，接收图像数据，转换图像数据转换成视频流，然后通过USB将数据发送到主机。它符合USB 2.0高速(HS)和USB视频类(UVC) 1.1/1.5的ISO或批量传输。遵守公共标准使SN9C2808ZSJG易于集成到各种需要高画质视频的应用领域中分辨率平板电脑内置摄像头、摄像机、监控、视频会议和机器视觉(AI)。
SN9C2808ZSJG支持并行和MIPI-CSI2 1/2/4通道CMOS传感器接口，ISP性能最高可达3264x2448@15fps或1920x1080@60fps。高性能的Motion-JPEG引擎和比特率控制器提供不同的压缩比以满足带宽要求。该系统由嵌入式单片机控制，内置AE / AWB统计功能。灵活的架构包括掩模ROM、内部RAM和外部串行闪存，可以存储定制的代码和参数。
内置3个稳压器，不需要外部振荡器，这些特点使其能够进一步节省BOM和PCB面积。SN9C2808ZSJG是微型（L6.5*W4.5*T0.8mm）现代电子产品设计的最佳选择。
2 SN9C2808ZSJG功能
2.01 SN9C2808ZSJG系统
■ 单路3.3v电源
■ 极低功耗，待机时< 30mA，挂起时< 0.5mA(不含传感器功耗)
■ 内置时钟合成器，性能和节能
■ 支持12MHz频率的外部振荡器输入
■ 内置锁相环，用于内部时钟生成
■ 采用外置串行闪存存储定制的代码和数据
■ 不需要外部RAM
■ 2组可选1.0/1.2/1.5/1.85/2.0/2.85/3.0/3.3 V内部LDO为CMOS传感器模拟和IO供电
■ 46pin QFN封装
2.02 SN9C2808ZSJG USB控制器
■ USB 2.0高速和全速兼容
■ USB视频类1.1 / 1.5兼容
■ USB 2.0兼容HS/FS，自动切换
■ USB FS模式和USB断开可编程
■ USB低功耗管理睡眠状态与RTD3
■ 5个端点:1个控制管道，2个中断输入，1个批量输入(视频流)和1个同步输入(MJPEG/YUY2视频流)
■ 6种视频流接口的可选设置
2.03 传感器接口
2.03.1 并行接口
■ 支持多达3M (2304x1296) 8/10位并行CMOS传感器
■ 支持图像数据类型:Y8、YUV422 (YUY2) 8位、RAW8/10(拜耳模式)
■ 输出MCLK:基于CMOS传感器硅的120MHz输出时钟请求
■ 最高可接受192MHz像素时钟
■ 支持工业标准2线串行接口控制传感器
2.03.2 SN9C2808ZSJGMIPI CSI-2 RX接口
■ 带D-PHY的MIPI-CSI2: 1个时钟通道和4个数据通道，可配置为1/2/3 - 4通道
■ 支持高达8M (3264x2448)的MIPI CSI-2 CMOS传感器
■ 支持图像数据类型:YUV422 (YUY2) 8位，RAW8/10(拜耳模式)
■ 输出MCLK:基于CMOS传感器硅的120MHz输出时钟请求
■ 数据速率高达1Gbps/Lane
■ MIPI协议符合MIPI摄像机串行接口1.0规范摄像机串行接口2 v1.0 (CSI-2)
■ 支持工业标准2线串行接口控制传感器
2.04 SN9C2808ZSJG色彩处理
■ 分辨率支持高达8M像素(3264x2448)
■ ISP时钟高达192MHz
■ 帧率高达8M@15fps或FHD@60fps
■ AE直方图统计
■ AWB窗口统计
■ AF边缘窗口统计
■ 动态缺陷像素取消
■ 镜头阴影补偿R/G/B通道
■ 彩色插值低通滤波器
■ R/Gr/Gb/B通道独立数字色增益控制
■ Y/Cb/Cr通道单独数字色增益控制
■ R/Gr/Gb/B通道的像素偏移(光学黑)补偿
■ 可编程伽马表的RGB通道
■ 可编程的R/G/B输入颜色转换矩阵
■ 可配置降噪
■ 在Edge中去颜色混叠
■ 可配置边缘增强
■ 可编程γ表的Y通道
■ 可配置图像处理后的窗口功能
■ 可编程色调和饱和度
■ 自动伽马背光预览
■ 50Hz/60Hz频率自动切换
■ 自动消闪
■ 宽动态范围(WDR)
■ 垂直镜头畸变校正(VLDC)
2.05 扩容引擎
■ 只在Y/Cb/上按比例缩小
■ 使用LPF消除工件(满足Microsoft Lync统一下的最大值)。缩放比例(1280->160像素)
■ 最大缩放路径从3264x2448到320x240
2.06 线路OSD
■ 显示多达4行× 24个字符与独立的开始位置
■ 字符大小（行x场）: 16x16,16x24
■ 线缩放(x1, x2, x3, x4到x8的X和Y坐标)
■ 角色有透明和其他3种颜色选择。
■ 内存中可存储64个不同的用户自定义字符。
■ 起始地址为16像素对齐输出图像窗口
■ 具有精确的累加器，计算OSD的定时器
2.07 SN9C2808ZSJGJPEG编码器
■ 内置JPEG编码器支持USB视频类MJPEG有效载荷
■ JPEG YUV422基线格式
■ Y和C的128字节量化表提供可编程压缩比
■ 支持帧级咬入率控制机制
2.08 视频/静态图像
■ UVC输出视频/静止图像格式:
■ 未压缩YUY2有效载荷(16位/像素)
■ USB视频类MJPG有效载荷
■ 静态图像捕获能够支持UVC静态图像捕获方法1和2
■ 视频流高达60fps@FHD在USB2.0高速模式
2.09 SN9C2808ZSJG帧率
■ 帧率考虑USB带宽限制
■ 在USB2.0 ISO吞吐量=24MB/s, USB2.0 Bulk吞吐量=35MB/s和JPEG的条件下
压缩比= 8:1。(表2.9-1 SN9C2808ZSJG支持的帧率列表)。
■ 考虑传感器特性的帧率
最大帧率受限于传感器在可接受的情况下可以输出多少fps最大像素时钟
2.10 音频
■ 支持立体声数字麦克风串行接口(DMIC)
■ 支持8/16位分辨率
■ 支持8K/ 11.025K/ 16K/ 44.1K/ 48K Hz采样率
■ 支持有符号/无符号数据格式
■ 支持立体声过渡
2.11 GPIO
■ 4个gpio具有以下功能，包括LED控制、串行闪存写保护、传感器LDO和复位/掉电控制
■ 4个GPIO预留给定制应用。
2.12 微控制器和USB设备特性
■ 内置8032微控制器，6K字节数据存储器，CPU时钟频率高达120MHz
■ 从外部串行闪光灯加载扩展F/W。
■ 从外部串行闪存中加载VID/PID、制造商、产品和序列号字符串。
■ 从外部串行闪存加载UVC参数定义。
■ F/W可以从PC升级
■ 强制USB在FS模式/强制USB断开
■ 支持看门狗
2.13 SN9C2808ZSJGUSB视频类预定义
■ 亮度控制(UVC定义)
■ 对比度控制(UVC定义)
■ 色调控制(UVC定义)
■ 饱和度控制(UVC定义)
■ 清晰度控制(UVC定义)
■ 伽马控制(UVC定义)
■ 白平衡温度(UVC定义)
■ 背光补偿(UVC定义)
■ 增益(UVC定义)
■ 电源线频率(UVC定义)
■ 白平衡温度，自动(UVC定义)
■ 自动曝光模式(UVC定义)
■ 自动曝光优先级(UVC定义)
■ 曝光时间(绝对)，(UVC定义)
■ 视频流LED指示灯
■ UVC扩展单元支持
2.14 SN9C2808ZSJG平台支持
■ windows 7 32 & 64位，windows 8/8.1 32 & 64位，windows 10 32 & 64位
Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/)

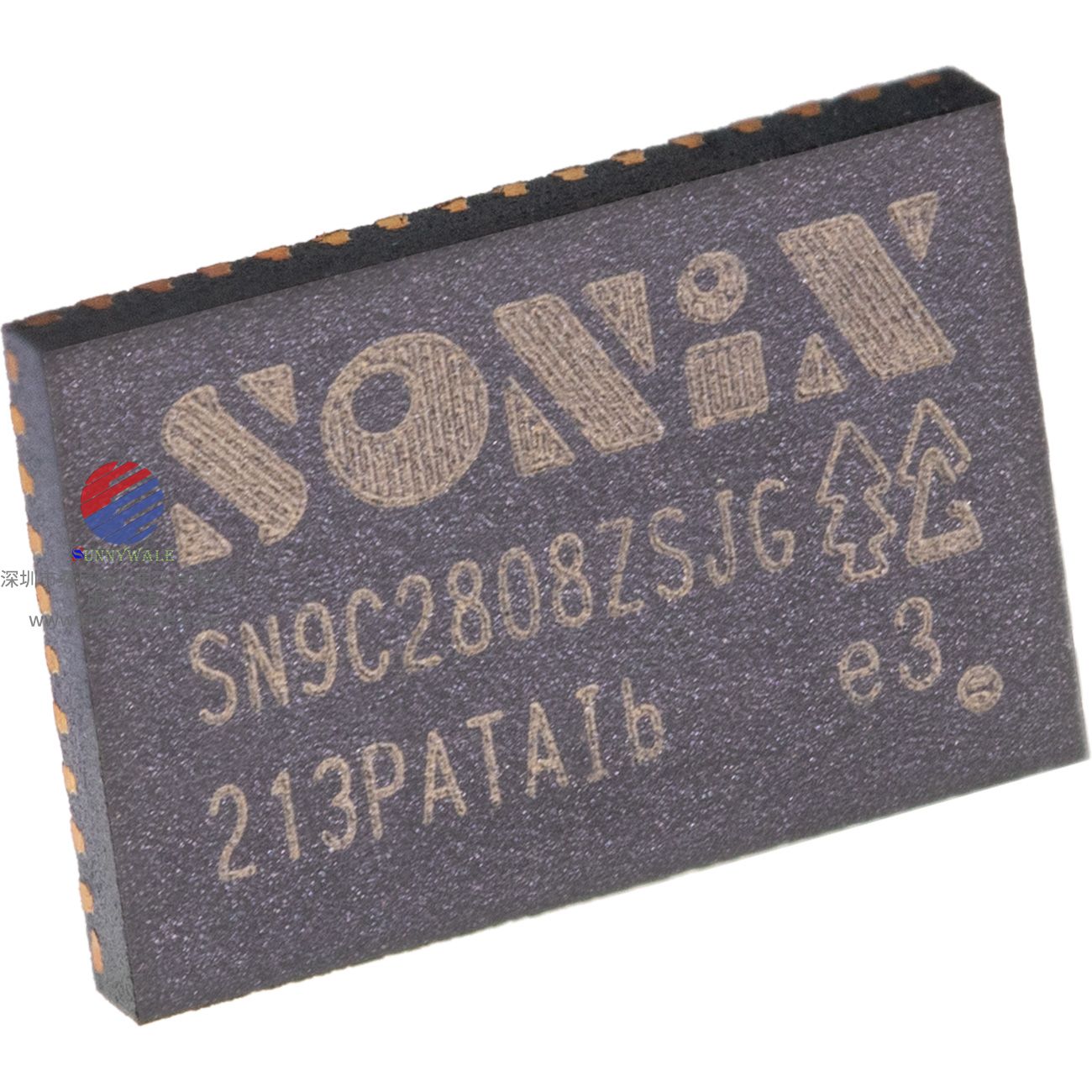

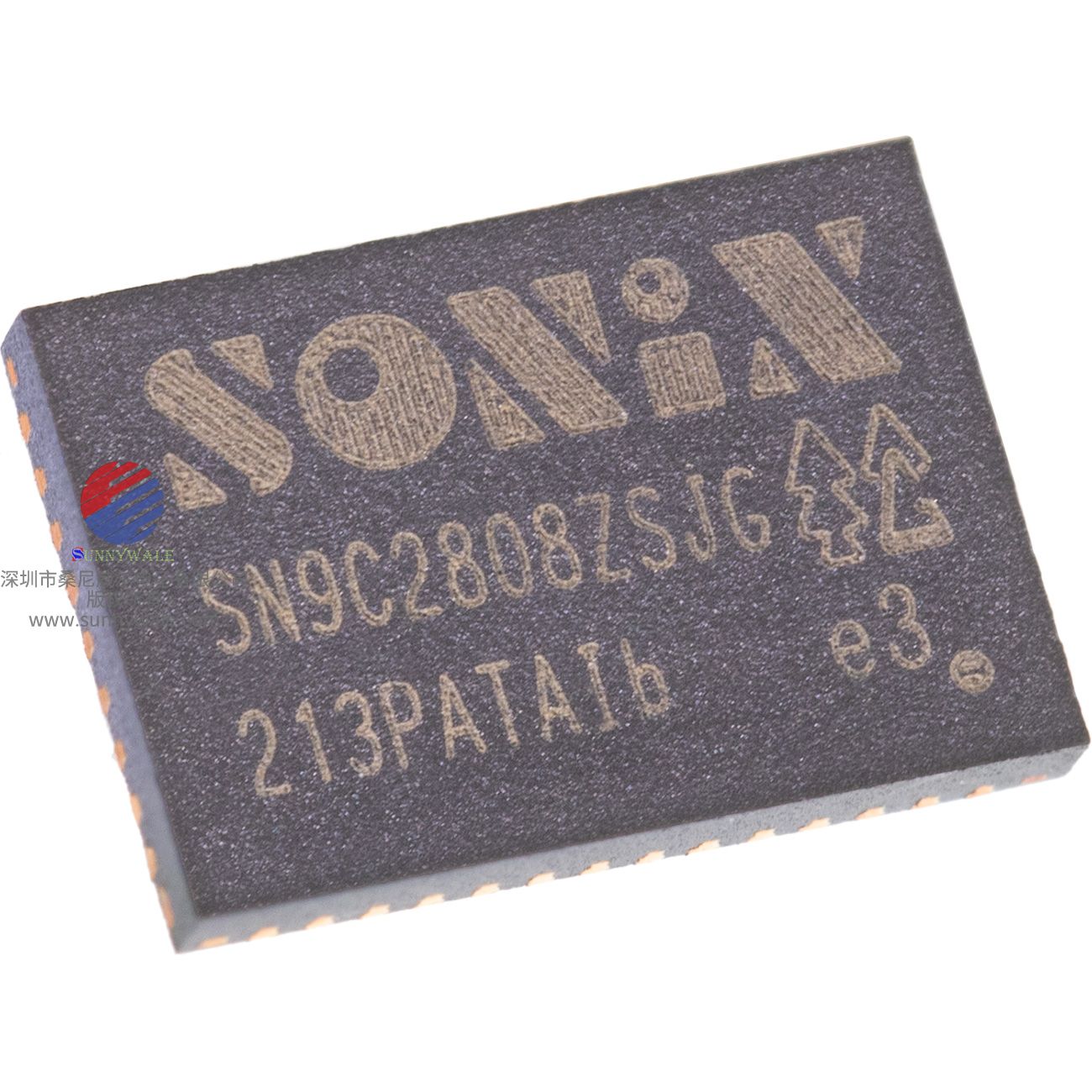

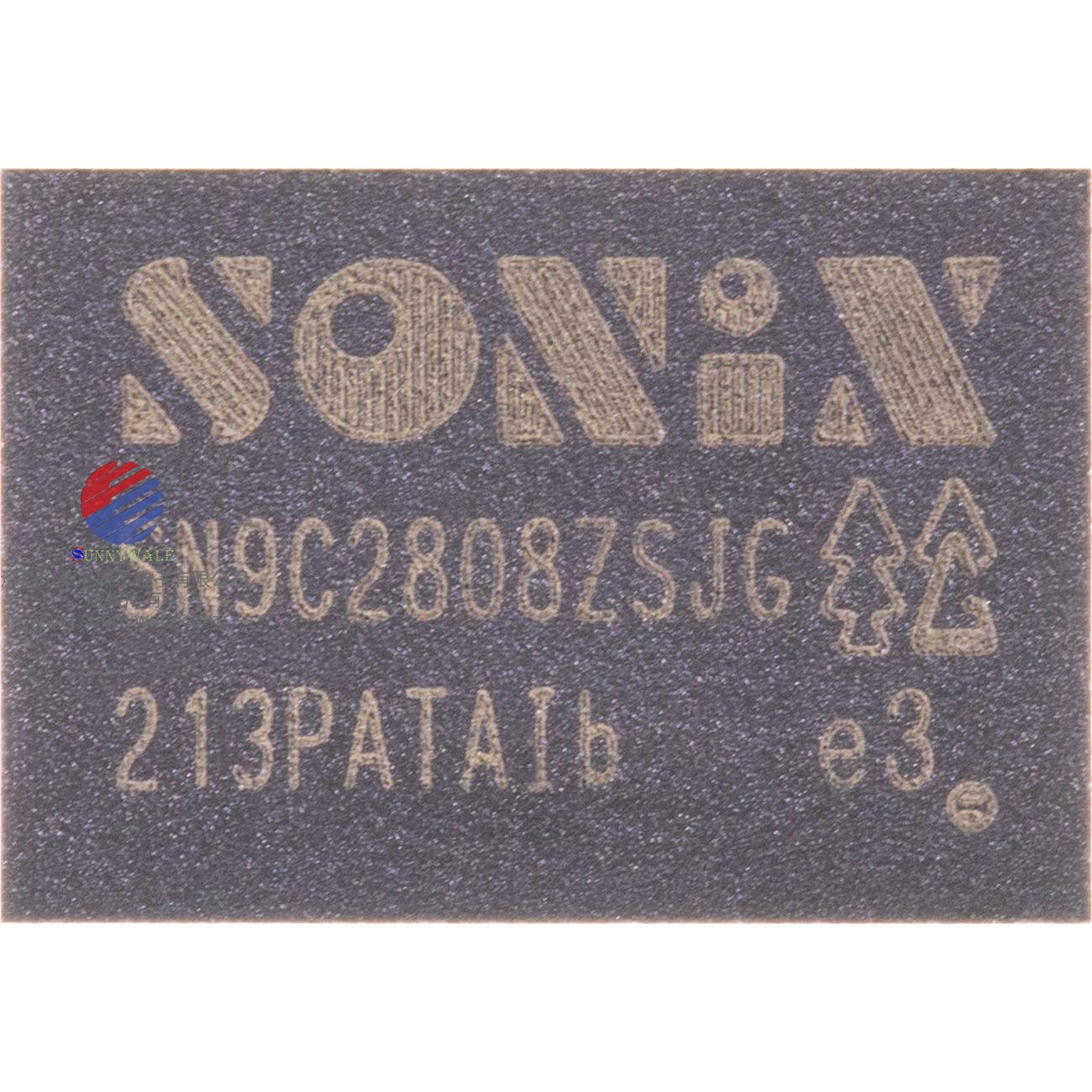

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
