SN9C2272M SONIX松翰 USB 2.0视频PC摄像头控制器ISP,支持VGA-QXGA(0.3MP-3MP)传感器的ISP、MIPI-CSI2接口、工业标准的2线串行接口、Y8, YUY2和RAW(拜耳模式)图像数据格式
1，SN9C2272M总体描述
SN9C2272M是一款兼容USB 2.0高速(HS)的PC摄像机控制器。低功耗设计在设备待机、运行甚至高性能状态下提供极低的功耗。低散热设计使模块在平台内的工作温度控制在合理的范围内。SN9C2272M完全符合USB视频类。支持的操作系统包括Windows 7，Windows 8和Windows 10。
新一代图像信号处理引擎带来视觉视频体验。高性能Motion-JPEG压缩引擎采用可变压缩比，充分考虑带宽需求输出MJPG数据格式。它也是YUV上的高性能和高速传输引擎非压缩数据格式。集成了传感器接口和颜色处理引擎，可以支持大多数可用的CMOS传感器范围从VGA到QXGA。它由嵌入式微控制器控制内置3A (AE / AWB / AF)的统计数据。
为了减少BOM成本和PCB面积，SN9C2272M集成了2个传感器电源稳压器。一个用于模拟部分，另一个用于I/O电源。此外，内置的时钟合成器的性能和省电使得外部晶体是不需要的。
QFN32 3x6mm封装尺寸也适用于薄设计。灵活的建筑由掩膜组成ROM，内部RAM和外部串行闪存，可存储定制的代码和参数。与高度集成的固件架构和SONiX提供的开发工具包，方便第三方实现定制功能。
2，SN9C2272M特性
2.01系统
■ 3.3V、1.2V电源(核心电源1.1V由后端IC提供)
■ 极低功耗，待机时< 30mA，挂起时< 0.5mA(不含传感器功耗)
■ 内置时钟合成器，性能和节能
■ 内置锁相环，用于内部时钟生成
■ 采用外置串行闪存存储定制的代码和数据
■ 不需要外部RAM
■ 1.8V输出电源为CMOS传感器提供I/O电源
■ 2.8V输出电源为CMOS传感器提供模拟电源(2.7V~3.3V由FW设定)或1.2V输出电源为CMOS传感器提供核心电源
■ 32pin-QFN封装
2.02 USB控制器
■ USB 2.0高速和全速兼容
■ USB视频类1.1兼容
■ USB 2.0 HS/FS自动感应和开关
■ USB FS模式和USB断开可编程
■ USB低功耗管理睡眠状态与RTD3
■ 5个端点:1个控制管道，2个中断输入，1个批量输入(视频流)和1个同步输入(MJPEG/YUY2视频流)
■ 6种视频流接口的可选设置
2.03传感器接口
■ 支持QXGA(3.0MP, 2048x1536)， FHD(2.0MP, 1920x1080)， UXGA(2.0MP, 1600x1200)， SXGA(1.3MP, 1280x1024)， HD(1.0MP, 1280x720)， VGA(0.3MP, 640x480) CMOS ISP传感器
■ 支持MIPI-CSI2接口
■ 支持Y8, YUY2和RAW(拜耳模式)图像数据格式
■ 输出时钟:480/(m*n) MHz的CMOS传感器硅输出时钟请求。
■ 最高可接受96Mhz像素时钟
■ 支持工业标准的2线串行接口，用于传感器控制
2.04色彩处理
■ AE直方图统计
■ AWB窗口统计
■ AF边缘窗口统计
■ 动态缺陷像素取消
■ 镜头阴影补偿R/G/B通道
■ 低通滤波器
■ R/Gr/Gb/B通道独立数字色增益控制
■ Y/Cb/Cr通道单独数字色增益控制
■ R/Gr/Gb/B通道的像素偏移(光学黑)补偿
■ 可编程伽马表的RGB通道
■ 可编程的R/G/B输入颜色转换矩阵
■ 可配置降噪
■ 在Edge中去颜色混叠
■ 可配置边缘增强
■ 可编程伽马表的Y通道
■ 可配置图像处理后的窗口功能
■ 可编程色调和饱和度
■ 自动伽马背光预览
■ MSOC的自动频率
■ 自动消闪
■ 宽动态范围(WDR)
■ 垂直镜头畸变校正(VLDC)
2.05扩容引擎
■ 降低Y/Cb/Cr的比例
■ 对于QXGA / UXGA / SXGA / VGA传感器，提供组合缩放和加窗功能QXGA / FHD / UXGA / SXGA / HD / SVGA / VGA / CIF / QVGA / QCIF / QQVGA输出格式类似视角
■ 精细缩放(128/m, m:128 ~ 2047)
2.06线路OSD
■ 显示多达4行× 24个字符与独立的开始位置
■ 字符大小HxV: 16x16,16x24
■ 线缩放(x1, x2, x3, x4到x8的X和Y坐标)
■ 角色有透明和其他3种颜色选择。
■ 内存中可存储64个不同的用户自定义字符。
2.07 JPEG编码器
■ JPEG YUV422基线格式
■ 内置JPEG编码器支持USB视频类MJPEG有效载荷
■ Y和C的128字节量化表提供可编程压缩比
■ 支持帧级咬入率控制机制
2.08视频/静态图像
■ 输出视频/静态图像格式:
■ 未压缩YUY2有效载荷(16位/像素)
■ USB视频类MJPG有效载荷
■ 视频流高达30fps@FHD在USB2.0高速模式。
■ 静止图像捕获高达QXGA，并能够支持UVC静止图像捕获方法1/2
2.09帧率
■ 帧率考虑USB带宽限制
正常分辨率@ USB高速
格式 QXGA FHD UXGA SXGA HD SVGA VGA CIF QVGA QCIF
YUY2 3fps 5fps 6fps 9fps 12fps 25fps 30fps 30fps 60fps 60fps
MJPEG 24fps 30fps 30fps 60fps 60fps 120fps 120fps 120fps 120fps 120fps
■ 考虑传感器特性的帧率
最大帧率受限于传感器在可接受的最大像素时钟下可以输出多少fps
2.10 GPIO
■ 3个GPIO具有以下功能，包括LED控制，串行闪存写保护，传感器复位。
■ 1个GPIO预留给定制应用。
2.11微控制器和USB设备特性
■ 内置8032微控制器，6K字节数据存储器，CPU时钟频率高达120MHz
■ 从外部串行闪存加载扩展的F/W高达128KB。
■ 从外部串行闪存中加载VID/PID、制造商、产品和序列号字符串。
■ 从外部串行闪存加载UVC参数定义。
■ F/W可以从PC升级
■ 强制USB在FS模式/强制USB断开
■ 在H/W窗口结束时中断
■ 支持看门狗
2.12 USB视频类预定义
■ 亮度控制(UVC定义)
■ 对比度控制(UVC定义)
■ 色调控制(UVC定义)
■ 饱和度控制(UVC定义)
■ 清晰度控制(UVC定义)
■ 伽马控制(UVC定义)
■ 隐私控制(UVC定义)
■ 视频流LED指示灯
■ UVC扩展单元支持
2.13平台支持
■ windows 7 32 & 64位，windows 8/8.1 32 & 64位，windows 10 32 & 64位
■ Mac - OS X 10.4.8或更高版本
■ Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/)

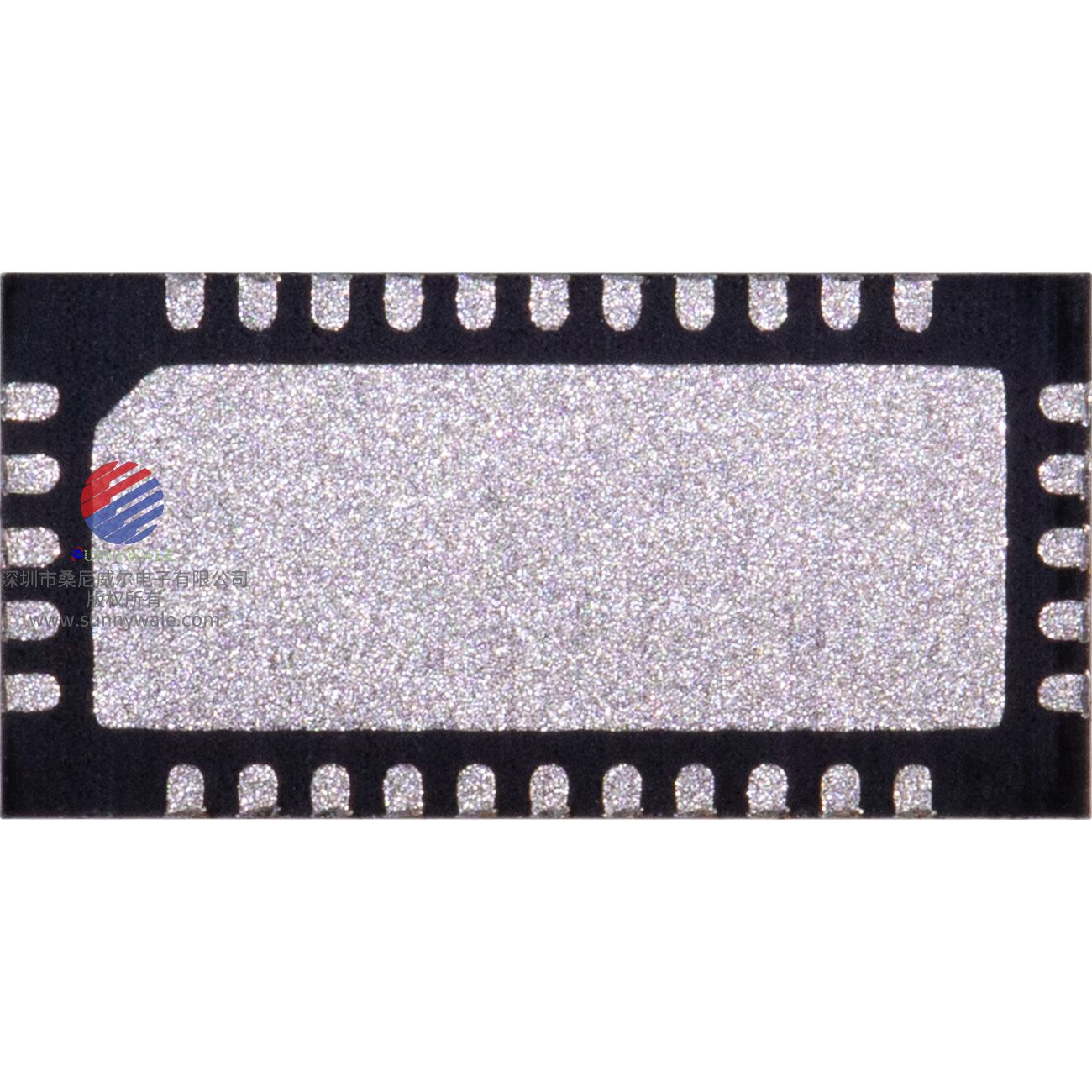

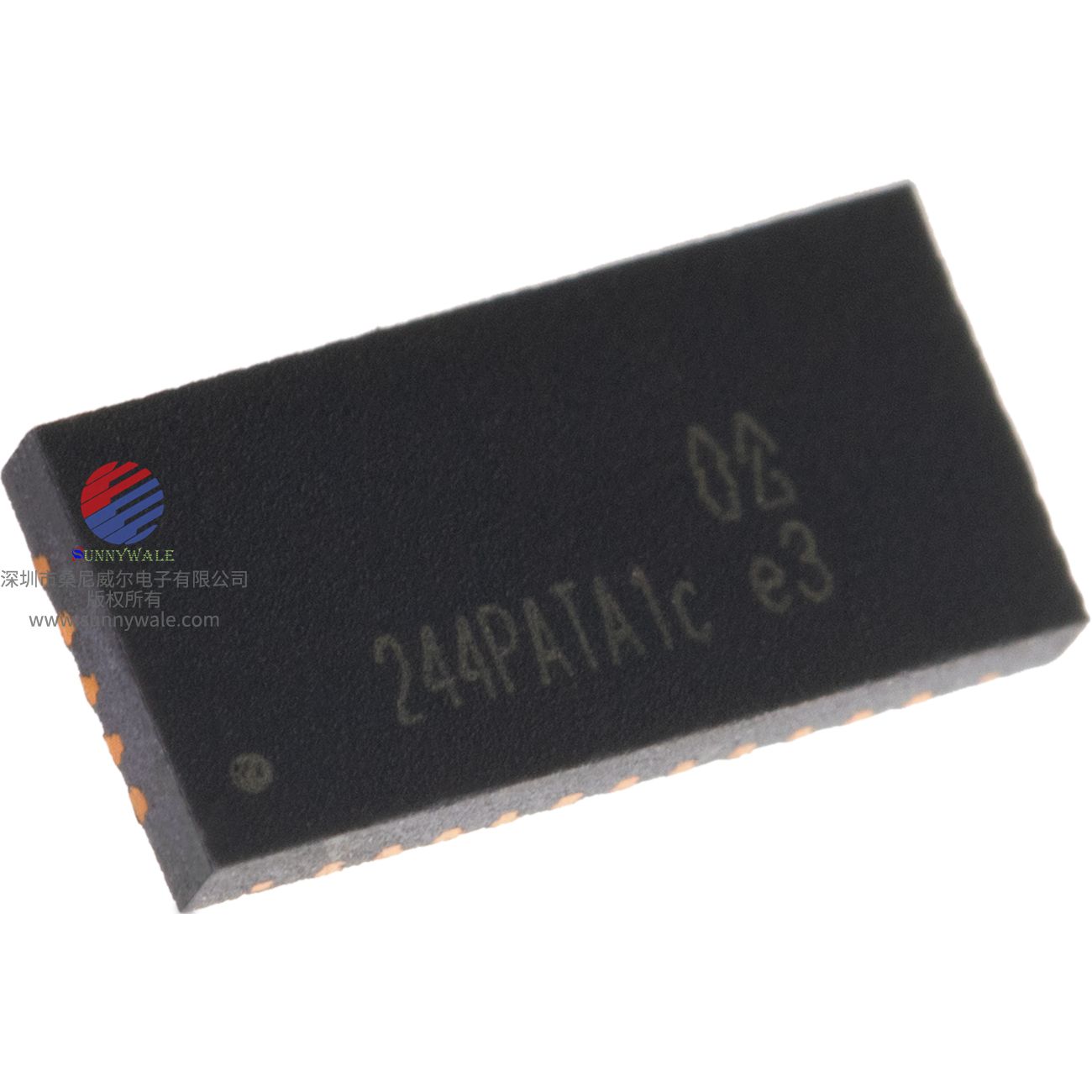

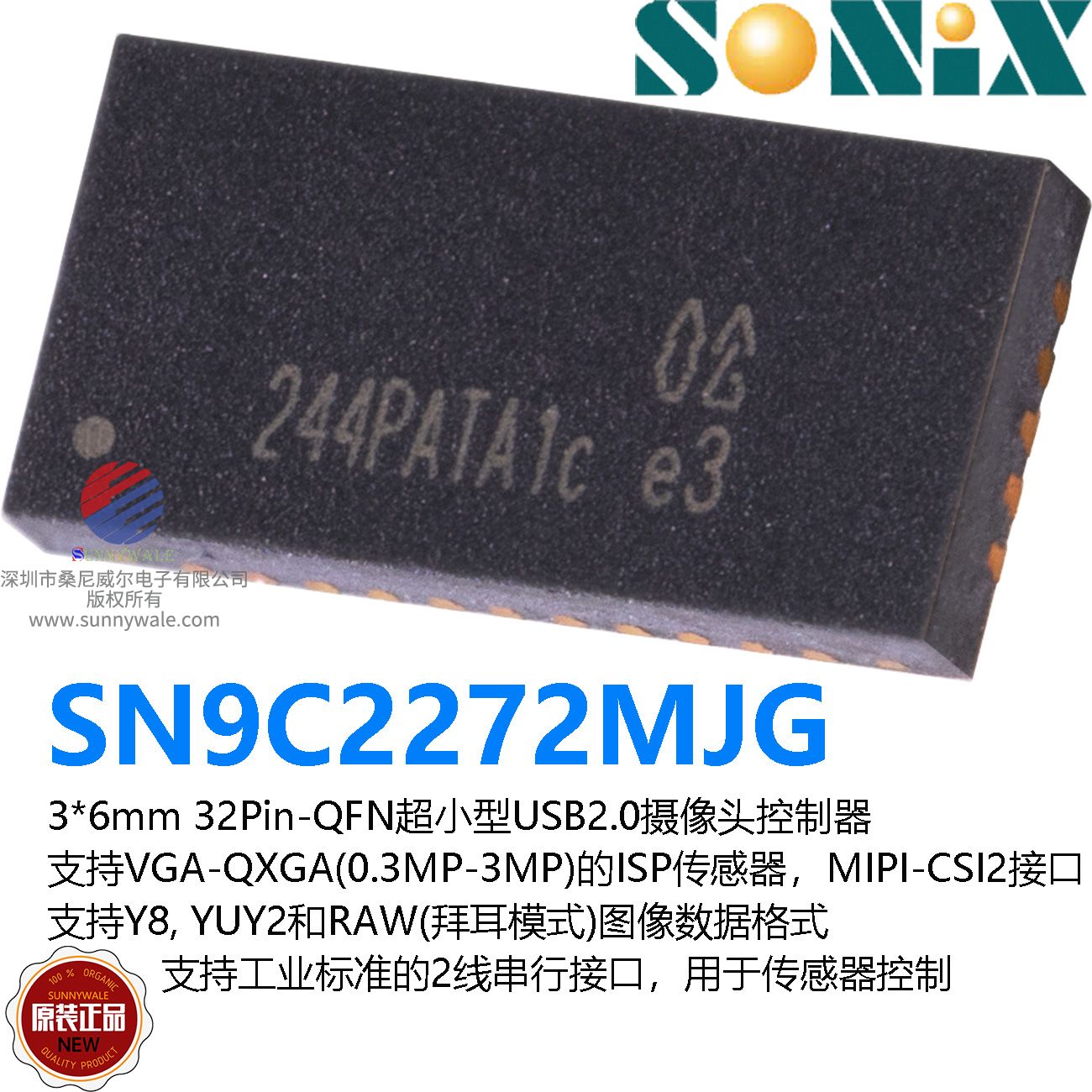

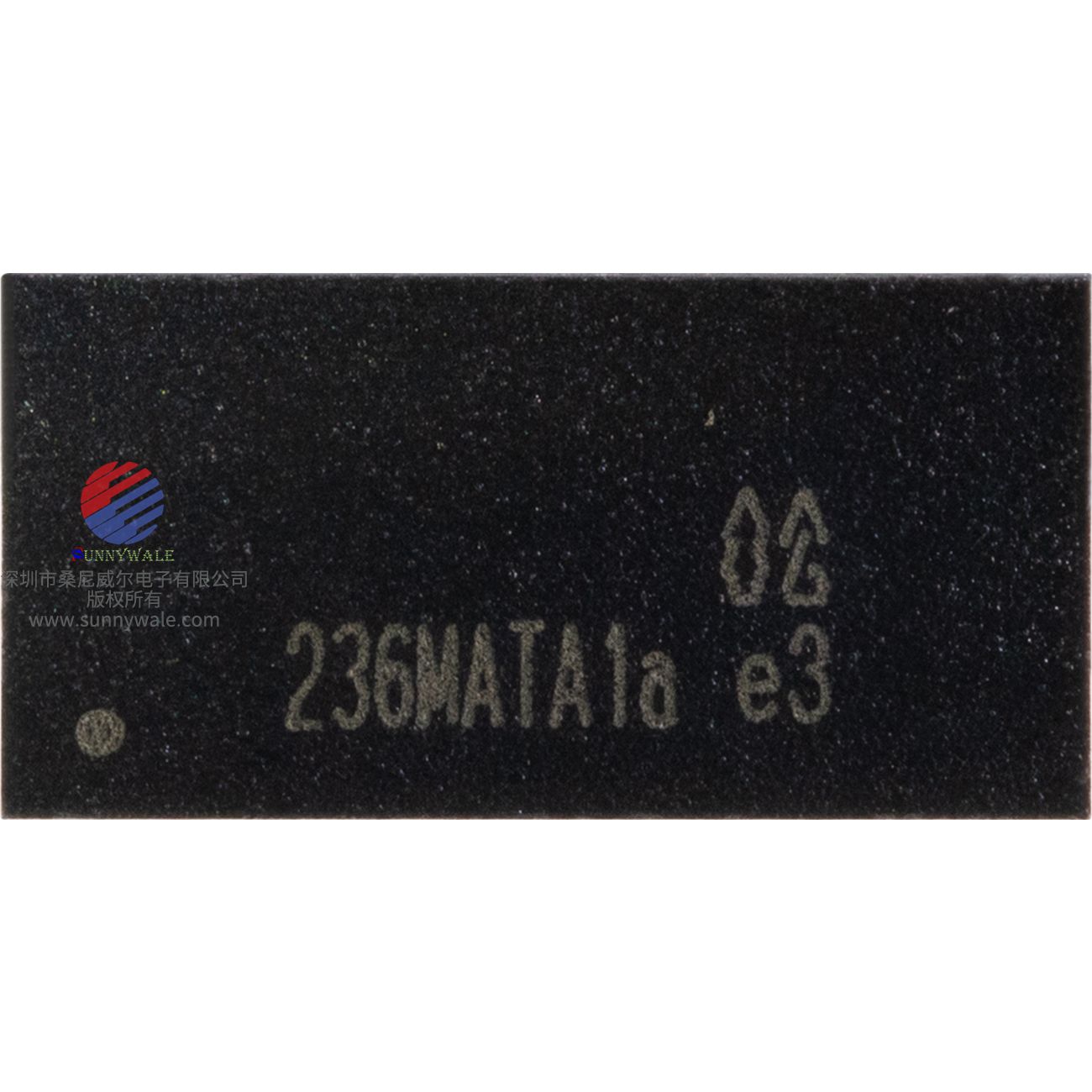

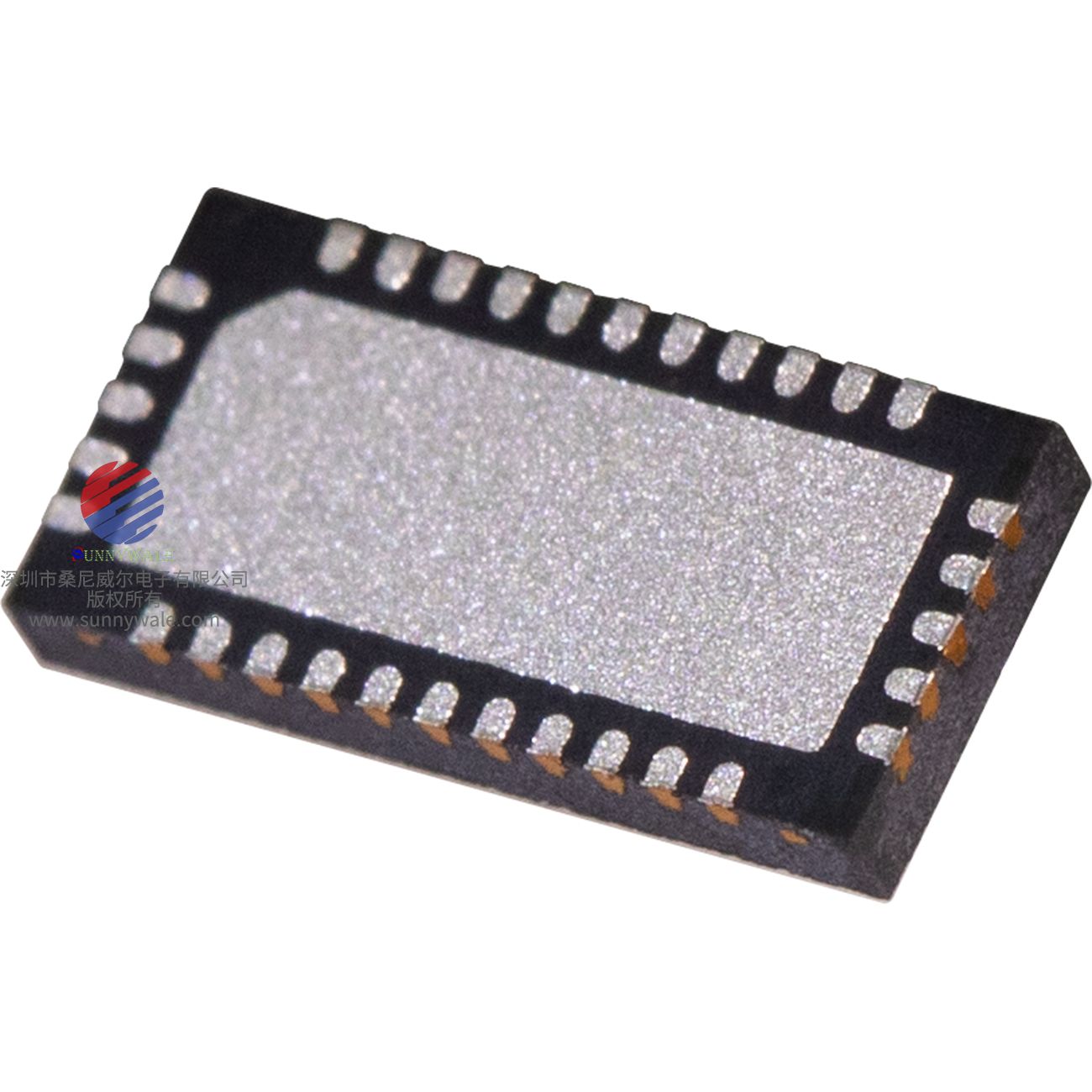

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
