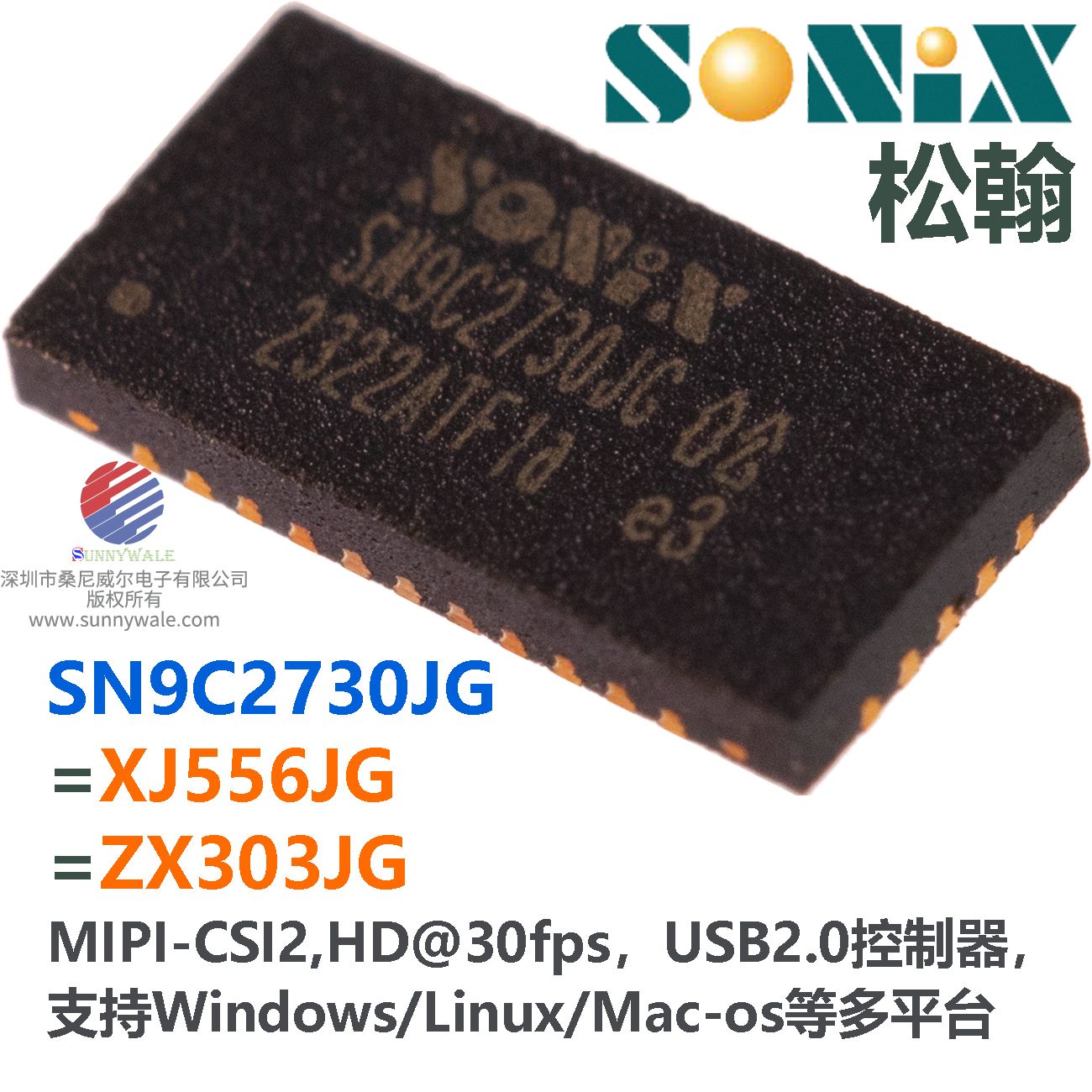

SN9C2730JG，XJ556JG，ZX303JG，SONIX松翰USB2.0摄像头控制器，用于MIPI-CSI2接口的摄像头网络摄像机USB2.0接口IC

SN9C2730(XJ556JG)是一个USB 2.0高速兼容的相机控制器。先进的电源设计，无论设备处于挂起、待机或运行模式，都能提供低功耗。低热设计使模块在平台内的工作温度在合理的范围内。SN9C2730(XJ556JG)完全符合usb视频类。支持的操作系统包括Microsoft (Windows XP、Vista、7和8/8.1)、Mac OS和Linux(Ubuntu)。Android…等等)。

SN9C2730(XJ556JG)支持2种传感器接口(MIPI-CSI2 1通道+并行10bit，独占)应用。分辨率可达HD@30fps。新一代图像信号处理器带来更好的视觉效果体验。高性能的Motion-JPEG引擎提供不同的压缩比以满足带宽需求。凭借集成的传感器接口和颜色处理引擎，它可以支持大多数可用的CMOS传感器。它由嵌入式微控制器控制，内置2A (AE / AWB)的统计数据。灵活的架构由掩模ROM、内部RAM和外部串行闪存组成，可以存储定制的代码和参数。借助SONiX提供的高度集成的固件架构和开发工具包，第三方可以轻松实现定制功能。



2 SN9C2730JG功能

■ 3.3V单电源

■ 极低功耗

 ⊙待机:< 30mA(传感器除外)

 ⊙suspend: <500uA(传感器除外)

■ 内置时钟合成器，性能和节能

■ 内置锁相环，用于内部时钟生成

■ 使用外置串行闪存存储定制代码和数据(默认64KBytes)

■ 高速串行闪光控制器(60MHz)，带相位检测

■ 不需要外部RAM

■ 1.8V输出电源为CMOS传感器的I/O供电

■ 2.8V输出电源为CMOS传感器提供模拟电源(2.7V~3.3V由FW设定控制)

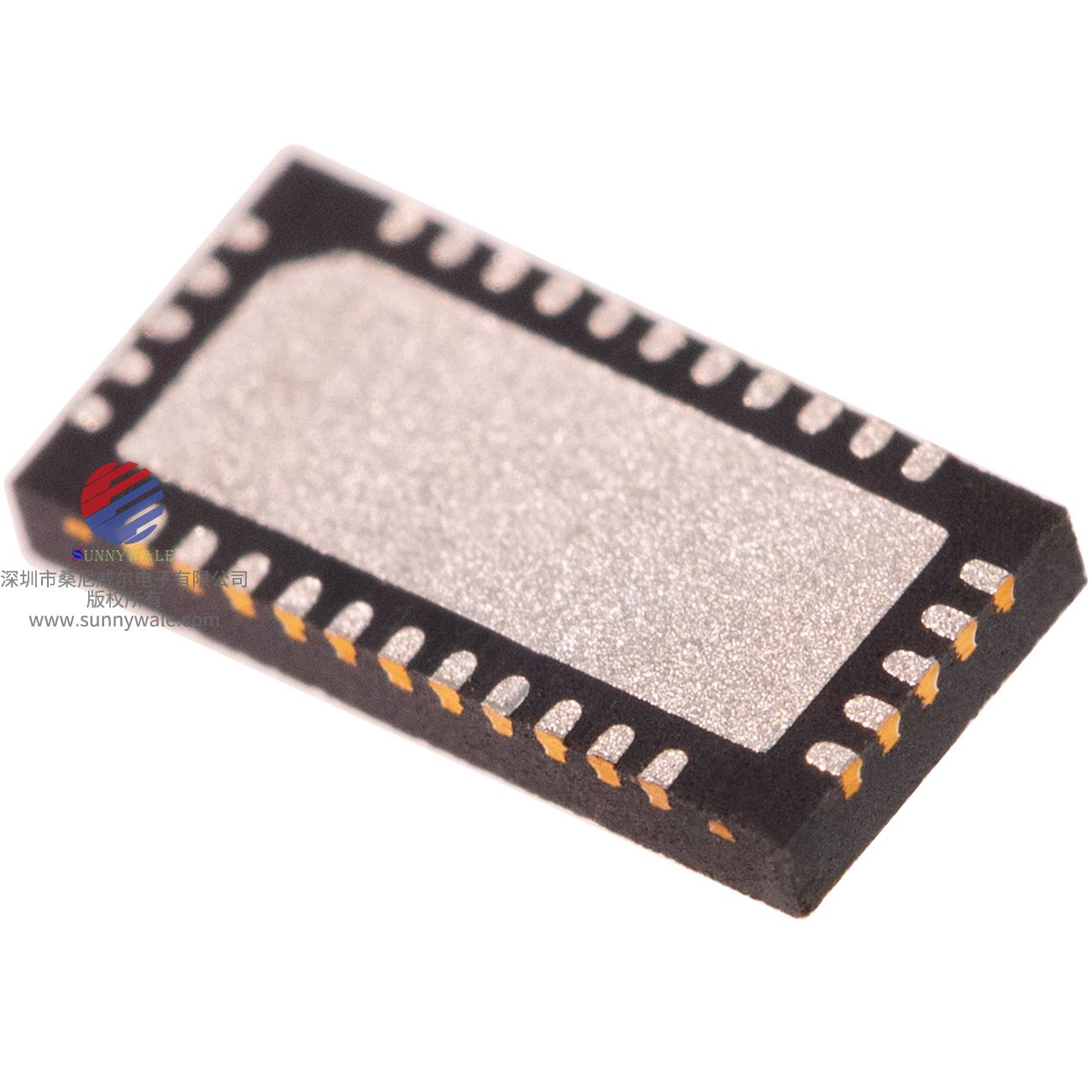

■32针QFN 3x6mm封装

■ 带3个GPIO



2.02，SN9C2730JGUSB控制器

■ USB 2.0高速和全速兼容

■ USB视频类1.1兼容

■ USB2.0 HS/FS自动检测和切换

■ USB FS模式和USB断开可编程

■ 支持设备电源状态-运行时D3的ACPI

■ 3个端点:控制管道，UVC中断输入和同步输入(视频，最大24MB/s)

■ 6种视频流接口的可选设置



■ MIPI-CSI2 1通道并行(10位)，专用:高清(1280x800)， VGA(640x480) CMOS传感器

■ 传感器接口支持YUY2和Bayer RAW图像数据格式

■ 高达80MHz像素时钟

■ 支持工业标准的2线串行接口，用于传感器控制



■ AE直方图统计

■ AWB窗口统计

■ 动态缺陷像素取消

■ 镜头阴影补偿R/G/B通道

■ 低通滤波器

■ R/Gr/Gb/B通道独立数字色增益控制

■Y/Cb/Cr通道单独数字色增益控制

■ R/Gr/Gb/B通道的像素偏移(光学黑)补偿

■ 可编程伽马表的RGB通道

■ 可编程的R/G/B输入颜色转换矩阵

■ 可配置降噪

■ 在Edge中去颜色混叠

■ 可配置边缘增强

■ 可编程γ表的Y通道

■ 可配置图像处理后的窗口功能

■ 可编程色调和饱和度

■ 自动伽马背光预览

■ MSOC的自动频率

■ 改进的动态范围调节

■ 降低Y/Cb/Cr的比例

■ 对于SXGA / VGA传感器，结合缩放和窗口功能，可提供相似的视角XGA / HD / SVGA / VGA / CIF / QVGA / QCIF / QQVGA输出格式

■ 与LPF一起消除伪影



■ JPEG格式为YUV422基准

■ 内置JPEG编码器，支持USB视频类MJPEG有效载荷

■ 可编程128字节量化表，用于Y和C调整压缩比



■ 支持UVC1.1 -未压缩YUY2有效载荷(YUV422, 16位/像素)

■ 支持UVC1.1 - MJPG有效载荷

■ 视频流高达30fps@HD在USB2.0高速模式



2.08，SN9C2730JG帧率

■ 模式      HD  SVGA  VGA  CIF  QVGA

■ MJPEG 30     60        60     60    60

■ YUV     12      25        30    30    30



■ 内置8032微控制器，带有3K字节数据存储器

■ 最大CPU时钟频率为48mhz

■ 从外部串行闪光灯自动加载扩展F/W

■ 从外部串行闪存中自动加载VID/PID、制造商、产品和序列号字符串

■ 从外部串行闪光灯自动加载UVC参数定义

■ 固件可以从PC升级

■ 能够强制USB在FS模式和USB断开

■ 看门狗自动恢复

■ 当每帧传感器图像传输完成时，具有中断功能



■ 亮度控制(UVC定义)

■ 对比度控制(UVC定义)

■ 色调控制(UVC定义)

■ 饱和度控制(UVC定义)

■ 清晰度控制(UVC定义)

■ 伽马控制(UVC定义)

■ 白平衡温度(UVC定义)

■ 背光补偿(UVC定义)

■ 增益(UVC定义)

■ 电源线频率(UVC定义)

■ 白平衡温度，自动(UVC定义)

■ 自动曝光模式(UVC定义)

■ 自动曝光优先级(UVC定义)

■ 曝光时间(绝对)，(UVC定义)

■ 视频流LED指示灯

■ UVC扩展单元支持



■ 微软Windows XP 32位SP2，微软Windows XP 64位，微软Windows Vista 32位，微软Windows Vista 64位，微软Windows 7 32位，微软Windows 7 64位，微软Windows 8

■ Mac - OS X 10.4.8或更高版本

■ Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/)

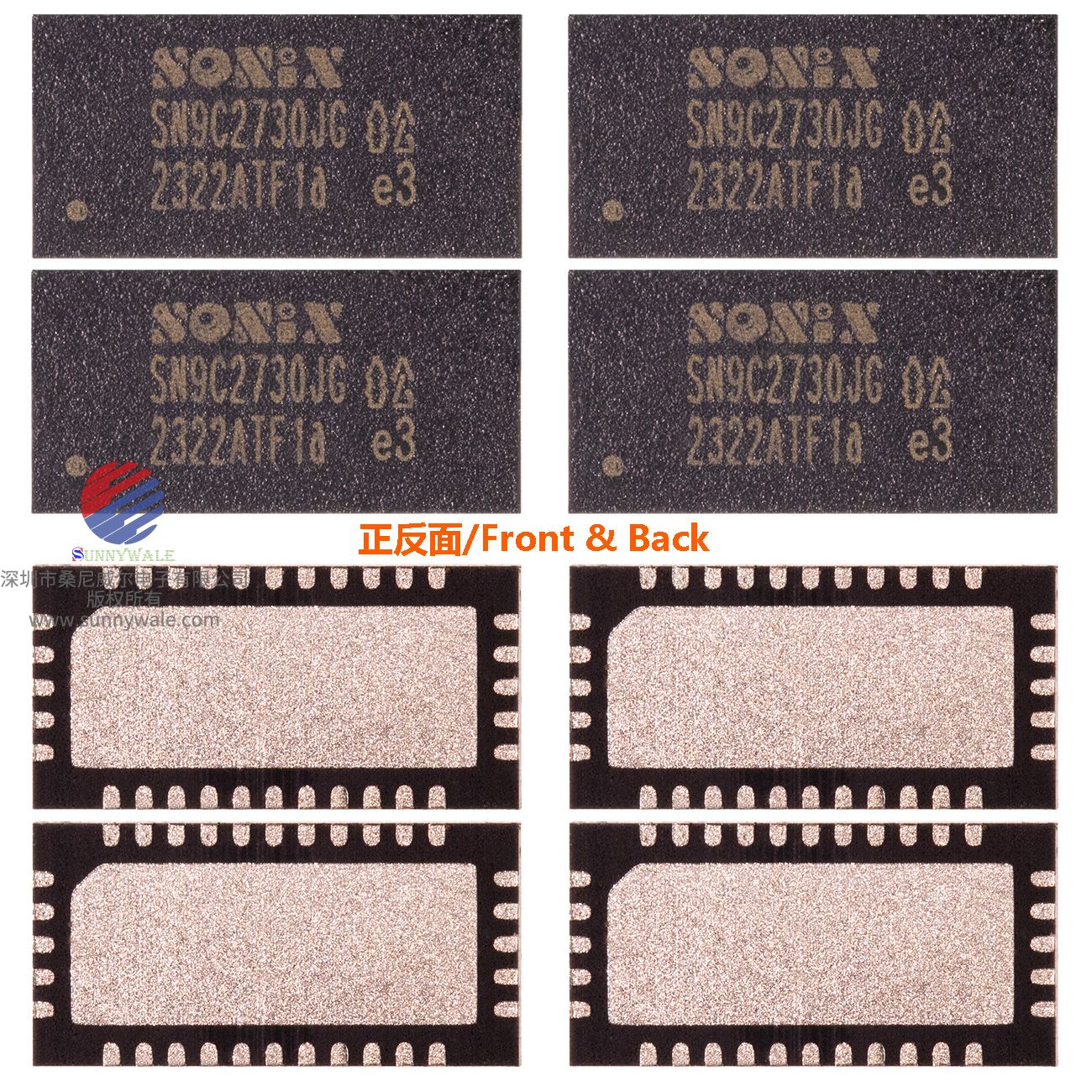

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
