1.0 总体描述

SN9C2809是一款高分辨率网络摄像头控制器。除了提高图像质量外，这一代ISP还支持宽动态范围(WDR)和垂直镜头畸变校正(VLDC)，带来更好的视觉体验。它不仅为人眼带来了较少的噪声图像，而且使机器视觉的分析工作变得更加容易。对于现代高分辨率和人工智能应用，SN9C2809将是更高性能和成本效益的选择。



除了视频ISP, SN9C2809还支持UAC 1.0规范，记录麦克风输入的音频。可编程音频采样频率从8KHz到48KHz和分辨率8/16位单声道或立体声。



SN9C2809的主要功能包括控制CMOS传感器，接收图像数据，将其转换为视频流，然后通过USB将数据发送给主机。它符合USB 2.0高速(HS)和USB视频类(UVC) 1.1/1.5的ISO或批量传输。符合公共标准使SN9C2809易于集成到需要高质量视频的各种应用领域，如高分辨率平板内置摄像头，摄像机，监控，视频会议和机器视觉(AI)。



SN9C2809支持并行和MIPI-CSI2 1/2/4通道CMOS传感器接口，ISP性能最高可达3840x2160@25fps或1920x1080@60fps。高性能的Motion-JPEG引擎和比特率控制器提供不同的压缩比以满足带宽要求。该系统由嵌入式单片机控制，内置AE / AWB统计功能。灵活的架构包括掩模ROM、内部RAM和外部串行闪存，可以存储定制的代码和参数。



内置3个稳压器，不需要外部振荡器，这些特点使其能够进一步节省BOM和PCB面积。SN9C2809是小型现代电子产品设计的最佳选择。

 ■ 单台3.3v电源

 ■ 极低功耗，待机时< 30mA，挂起时< 0.5mA(不含传感器功耗)

 ■ 内置时钟合成器，性能好，省电

 ■ 支持12MHz频率的外部振荡器输入

 ■ 内置锁相环，用于内部时钟生成

 ■ 采用外置串行闪存存储用户定制的代码和数据

 ■ 无需外部RAM

 ■ 2组可选1.0/1.2/1.5/1.85/2.0/2.85/3.0/3.3 V内部LDO，为CMOS传感器模拟和IO供电

 ■ 68针QFN封装



 ■ USB 2.0高速、全速兼容

 ■ 符合USB视频类1.1 / 1.5标准

 ■ 符合USB音频Class 1.0标准

 ■ USB 2.0兼容HS/FS，自动切换

 ■ USB FS模式和USB断开可编程

 ■ USB低功耗管理休眠状态与RTD3

 ■ 6个端点:1个控制管道，2个中断输入，1个批量输入(视频流)和2个同步输入(MJPEG/YUY2视频流，音频流)

 ■ 6视频流接口的备用设置



 ■ 支持高达3M (2304x1296) 8/10位并行CMOS传感器

 ■ 支持图像数据类型:Y8、YUV422 (YUY2) 8位、RAW8/10(拜耳模式)

 ■ 输出MCLK: 120MHz基于CMOS传感器硅的输出时钟要求

 ■ 可接受高达192MHz的像素时钟

 ■ 支持工业标准的2线串行接口来控制传感器



 ■ 带D-PHY的MIPI-CSI2: 1个时钟通道和4个数据通道，可配置为1/2/3 - 4通道

 ■ 支持高达8M (3840x2160)的MIPI CSI-2 CMOS传感器

 ■ 支持图像数据类型:YUV422 (YUY2) 8位，RAW8/10(拜耳模式)

 ■ 输出MCLK: 120MHz基于CMOS传感器硅的输出时钟要求

 ■ 数据速率高达1Gbps/Lane

 ■ MIPI协议符合MIPI Camera Serial Interface 1.0规范Camera Serial Interface 2 v1.0 (CSI-2)

 ■ 支持工业标准的2线串行接口来控制传感器

 ■ 分辨率支持高达8M像素(3840x2160)

 ■ ISP时钟高达240MHz

 ■ 帧率可达8M@25fps或FHD@60fps

 ■ 直方图统计

 ■ AWB窗口统计

 ■ 边缘窗口统计

 ■ 在线缺陷像素消除

 ■ R/G/B通道镜片遮光补偿

 ■ 彩色插值低通滤波器

 ■ R/Gr/Gb/B通道的独立数字色彩增益控制

 ■ Y/Cb/Cr通道的独立数字色增益控制

 ■ R/Gr/Gb/B通道的像素偏移(光黑)补偿

 ■ 可编程的RGB通道伽马表

 ■ 可编程的R/G/B输入颜色转换矩阵

 ■ 可配置降噪

 ■ 边缘去混叠

 ■ 可配置边缘增强

 ■ 用于Y通道的可编程伽马表

 ■ 可配置图像处理后的开窗功能

 ■ 可编程的色调和饱和度

 ■ 自动伽马背光预览

 ■ 自动50Hz/60Hz频率切换

 ■ 自动除闪

 ■ 宽动态范围(WDR)

 ■ 垂直镜头畸变校正(VLDC)



 ■ 只支持Y/Cb/Cr格式

 ■ 使用LPF消除工件(满足Microsoft Lync统一下的最大要求)。缩放比例(1280->160像素)

 ■ 最大缩放路径为3840x2160到320x240



 ■ 显示最多4行× 24个字符，具有独立的起始位置

 ■ 字符大小:16x16, 16x24

 ■ 直线缩放(x1, x2, x3, x4到x8的X和Y坐标)

 ■ 具有透明和其他3种颜色选择。

 ■ 可在RAM中存储64个不同的用户自定义字符。

 ■ 起始地址为16像素对齐输出图像窗口

 ■ 具有精确的累加器，计算OSD的定时器

 ■ 内置JPEG编码器，支持USB视频类MJPEG有效载荷

 ■ JPEG YUV422基线格式

 ■ 128字节的Y和C量化表提供可编程的压缩比

 ■ 支持帧级咬入率控制机制



 ■ UVC输出视频/静止图像格式:

    ⊙ USB视频类未压缩YUY2有效载荷(16位/像素)

    ⊙USB视频类MJPG有效载荷

    ⊙静止图像捕获能够支持UVC静止图像捕获方法1和2

 ■ 视频流高达8M@25fps或FHD@60fps在USB2.0高速模式



 ■ 考虑USB带宽限制的帧速率

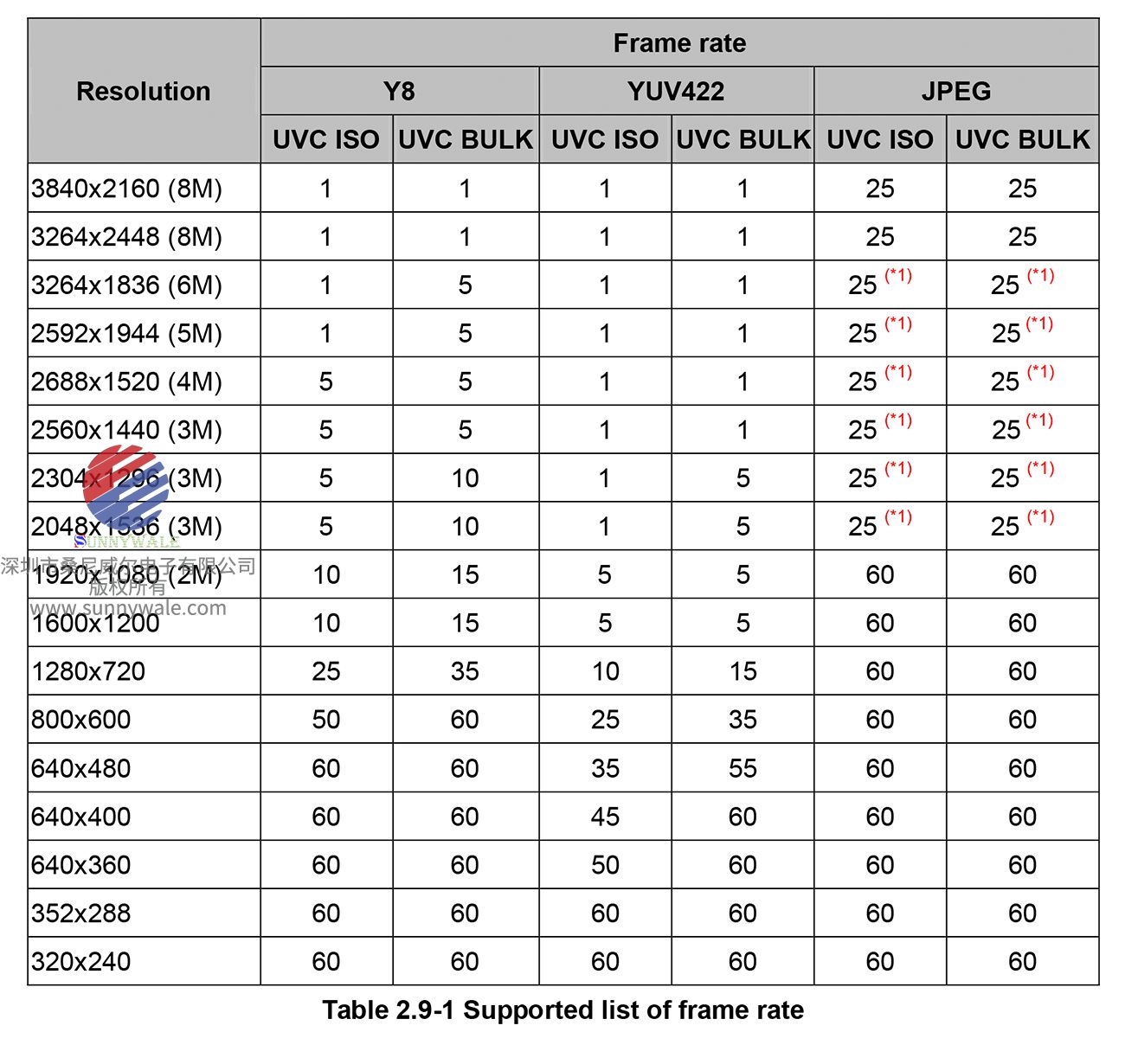

 ■ 在USB2.0 ISO吞吐量=24MB/s, USB2.0 Bulk吞吐量=35MB/s, JPEG压缩比= 18:1的条件下。支持的分辨率列表如表2.9-1所示。

表2.09-1支持的帧速率列表



 ■ 考虑传感器特性的帧率

    ⊙最大帧率受传感器在可接受的最大像素时钟下可以输出多少fps的限制

    ⊙(*1)为了保持相同的视角。如果不保持全屏视角，可以使用更高的帧率。



 ■ 支持立体声Sigma Delta ADC

 ■ ADC分辨率:24bit，信噪比100dB

 ■ 调整后的Mic偏置:VMID*1.83/2.2/2.38/2.57/3.12/3.3

 ■ 话筒前置放大器:

    ⊙增强增益-> 0/+20dB/+40dB/50dB

    ⊙PGA增益-> - 12db ~ 35.25dB

    ⊙步骤= 0.75dB

 ■ 静音衰减:-85dB

 ■ 过零更新增益

 ■ 抗混叠滤波器

 ■ 支持8/16位分辨率

 ■ 支持立体声11.025K/ 32K/ 44.1K/ 48KHz采样率



 ■ 预定义的GPIO具有以下功能，包括LED控制、串行闪存写保护、传感器LDO和复位/掉电控制

 ■ 4 GPIO预留给定制应用。



 ■ 内置8032微控制器，6K字节数据存储器，CPU时钟频率高达120MHz

 ■ 从外部串行闪光灯加载扩展的F/W。

 ■ 从外部串行闪存中加载VID/PID、制造商、产品和序列号字符串。

 ■ 从外部串行闪存加载UVC参数定义。

 ■ 可从PC机升级

 ■ 强制USB在FS模式/强制USB断开

 ■ 支持看门狗



 ■ 亮度控制(UVC定义)

 ■ 对比度控制(UVC定义)

 ■ 色调控制(UVC定义)

 ■ 饱和控制(UVC定义)

 ■ 锐度控制(UVC定义)

 ■ 伽马控制(UVC定义)

 ■ 白平衡温度(UVC定义)

 ■ 背光补偿(UVC定义)

 ■ 增益(UVC定义)

 ■ 电力线频率(UVC定义)

 ■ 白平衡温度，自动(UVC定义)

 ■ 自动曝光模式(UVC定义)

 ■ 自动曝光优先级(UVC定义)

 ■ 曝光时间(绝对)，(UVC定义)

 ■ 视频流显示LED指示灯

 ■ UVC扩展单元支持



 ■ Windows7 32 & 64位，Windows8/8.1 32 & 64位，Windows10 32 & 64位

 ■ Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/获得)

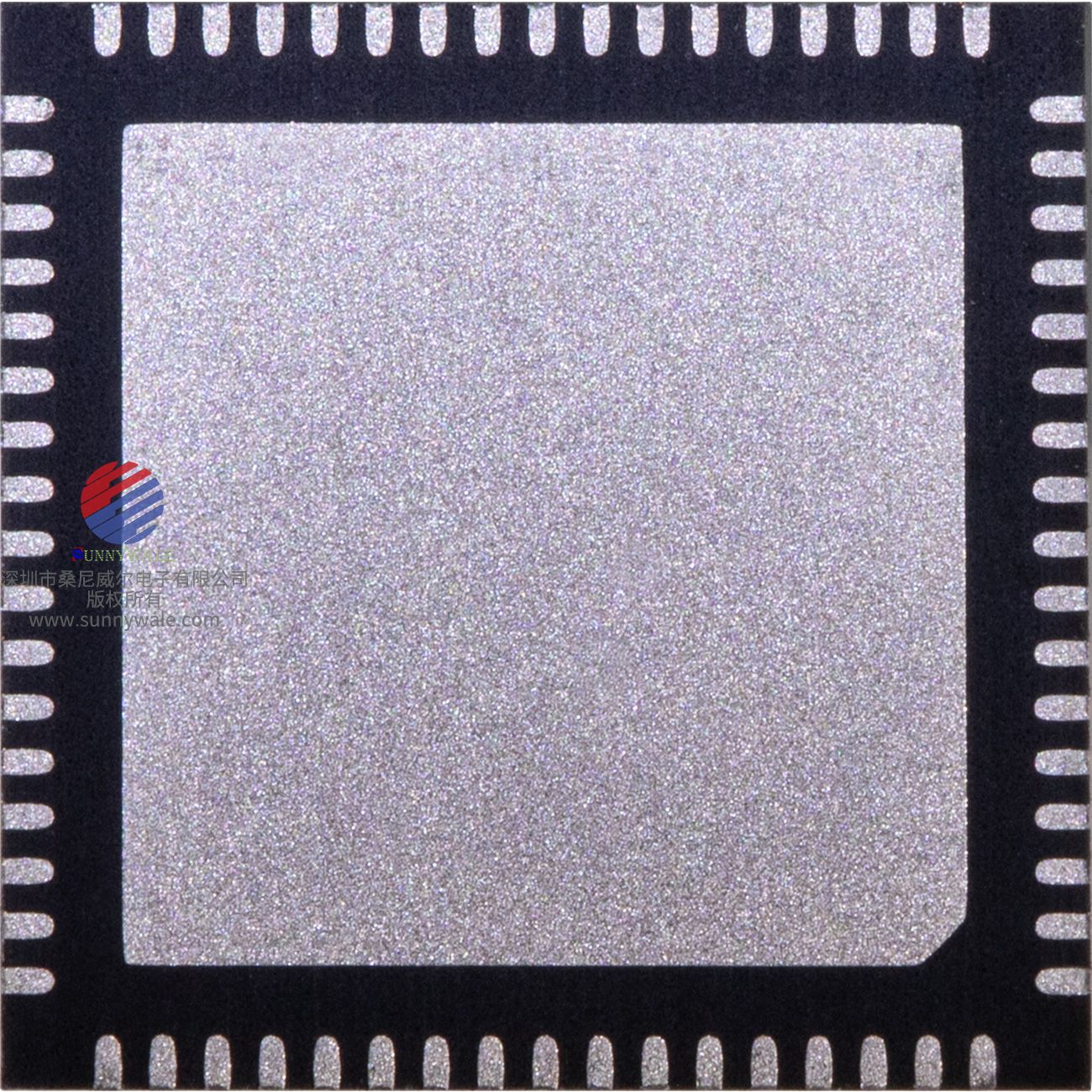

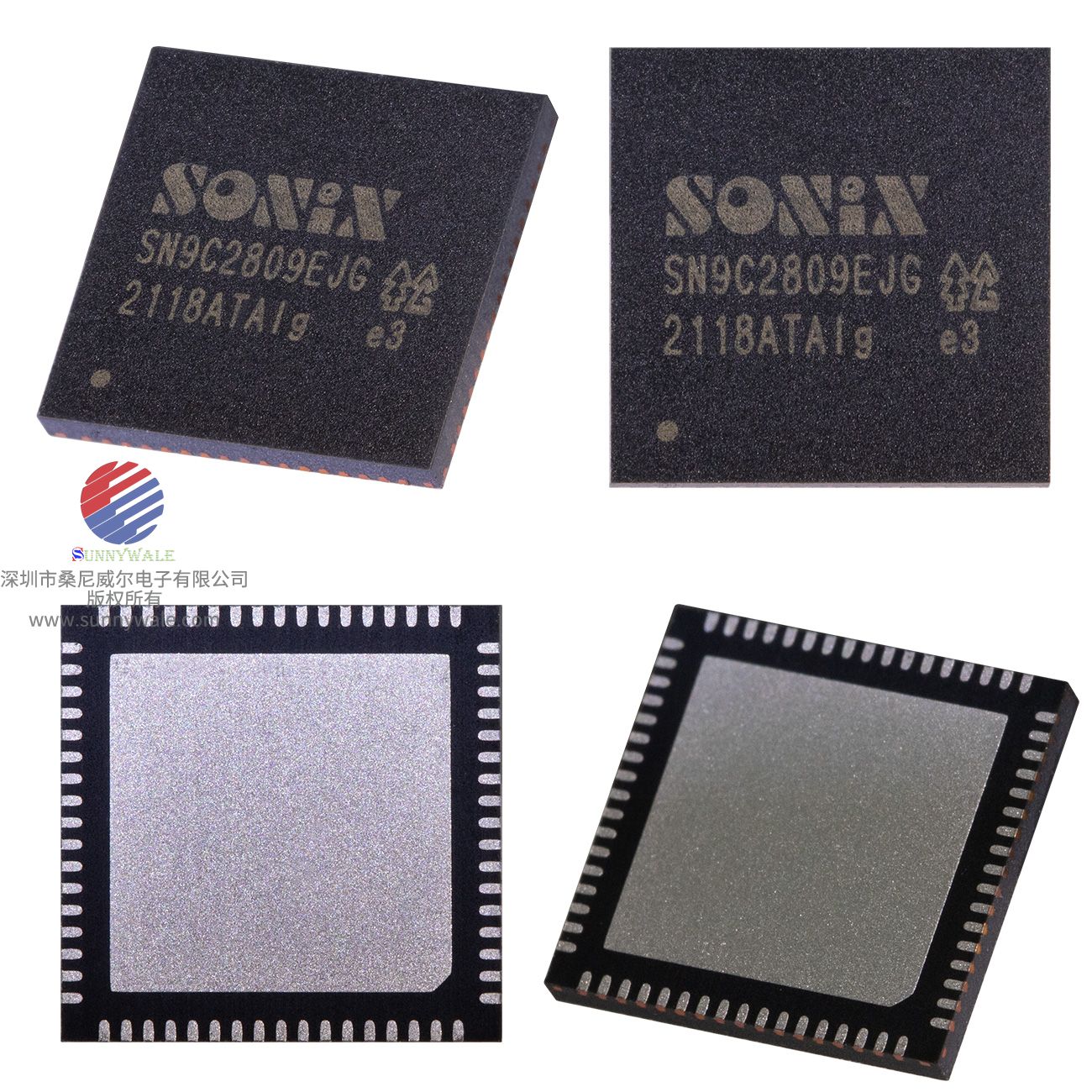

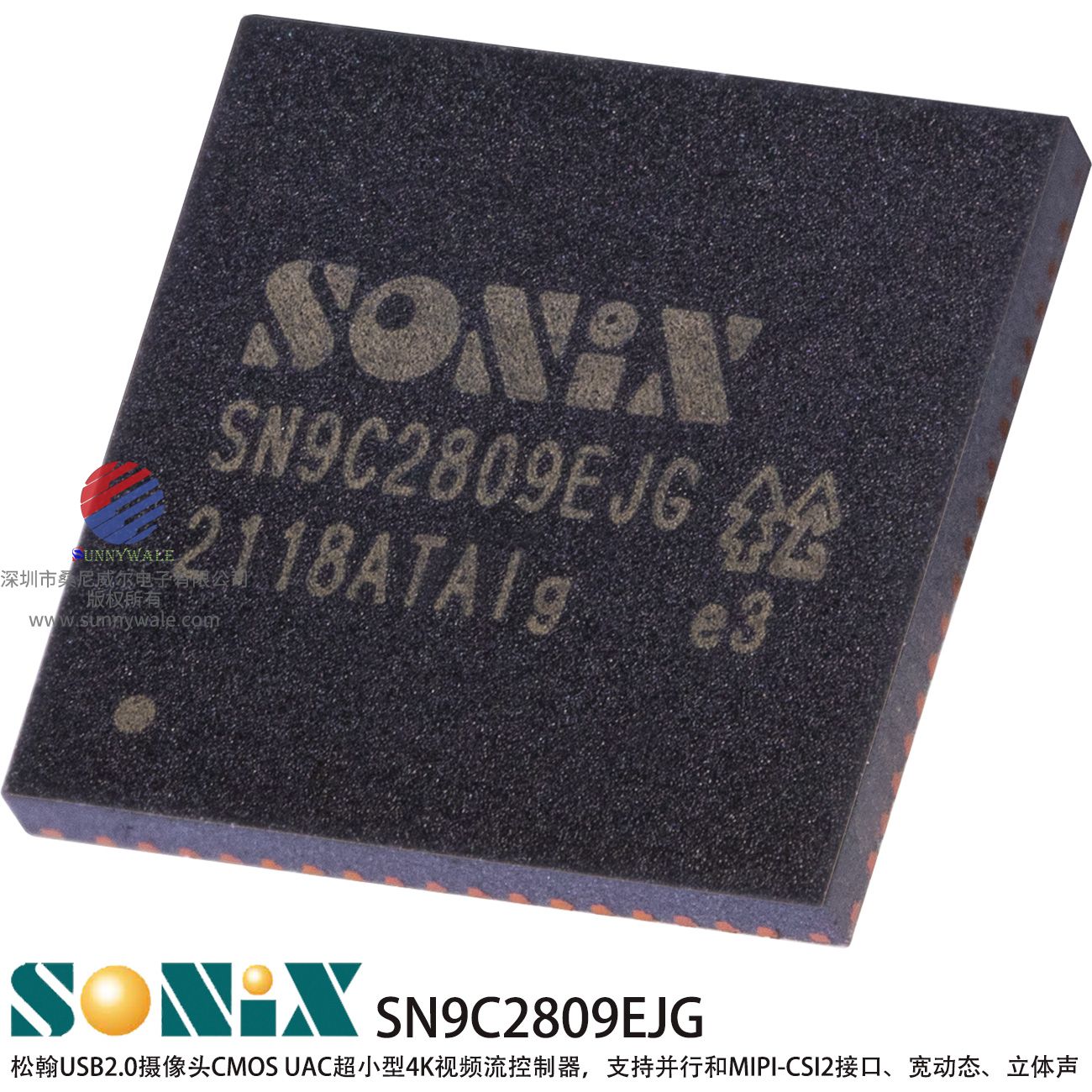

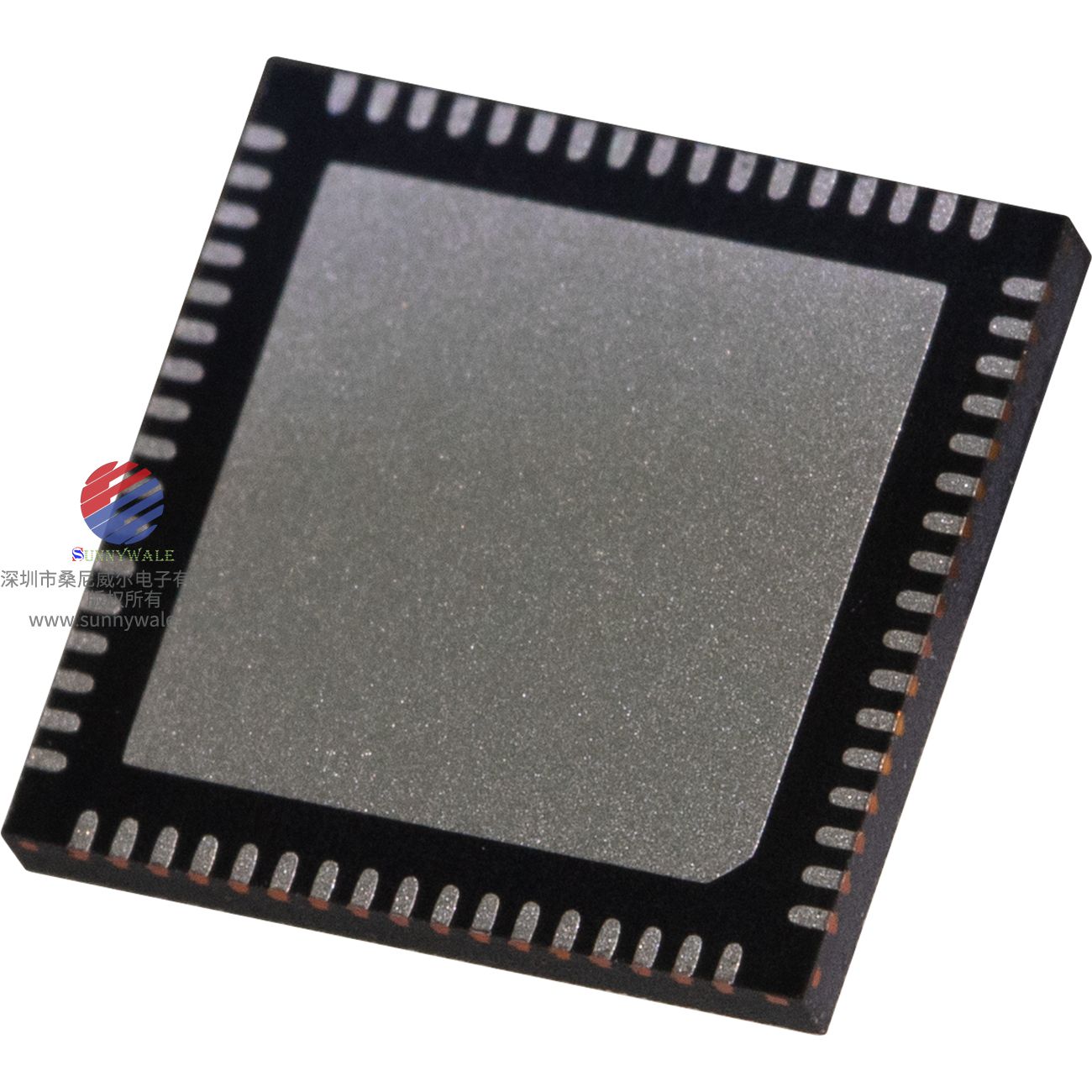

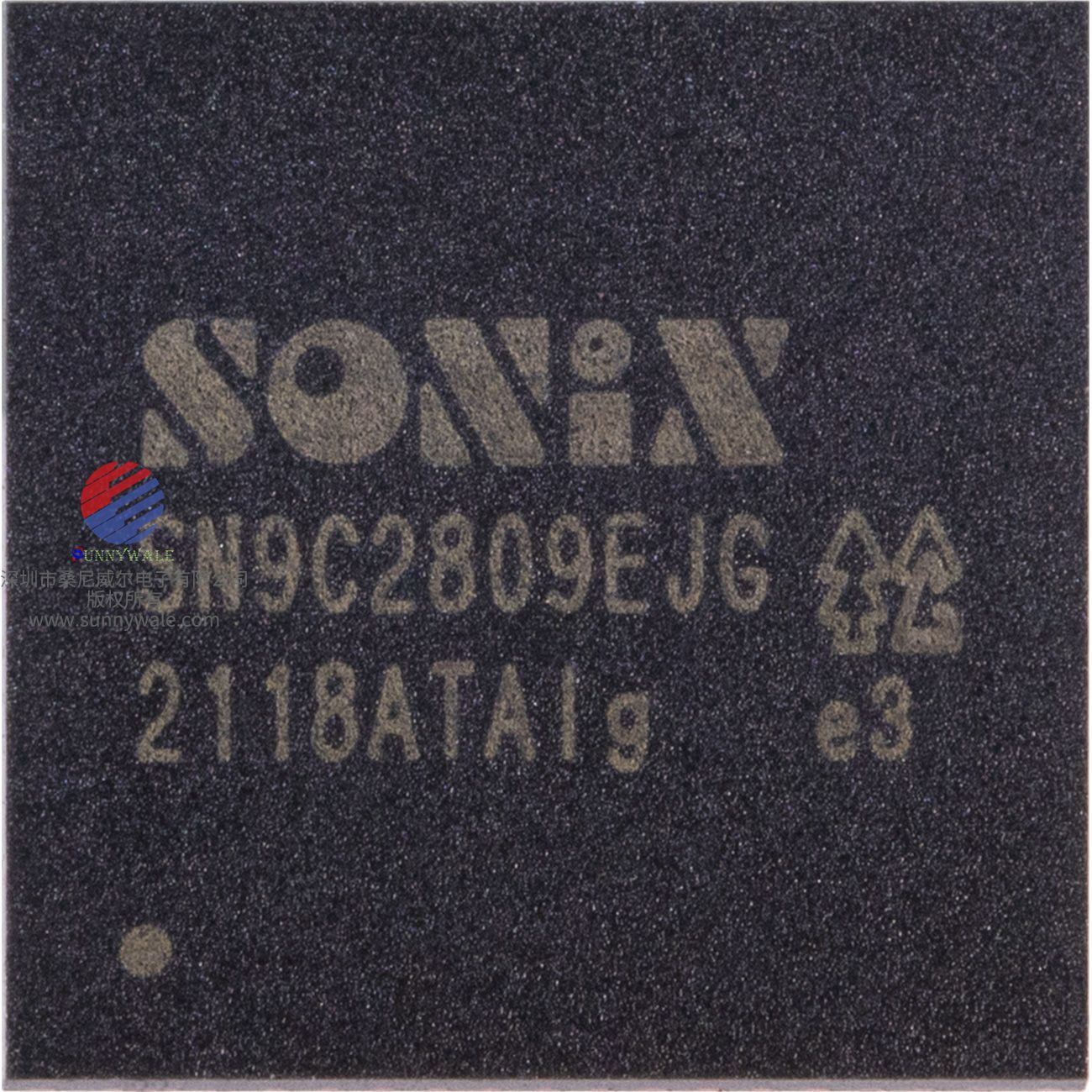

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
