A12S75 原装Ambarella运动相机的片上系统(SoC)平台，792 MHz的ARM cortex-A9 CPU，数字信号处理(DSP)子系统，64MP图像传感器管道ISP,H.264、MJPEG编码器引擎，28NM
A12S75，Ambarella运动相机的片上系统(SoC)平台，安霸ARM cortex-A9 CPU，数字信号处理(DSP)子系统，64MP图像传感器管道ISP,H.264、MJPEG编码器引擎，28NM低功耗，WDR/HDR，支持Serial Sub-LVDS\HiSPi and MIPI 接口, WiFi支持，安霸运动相机主控芯片，支持6400万像素安霸主控,1080P@100帧

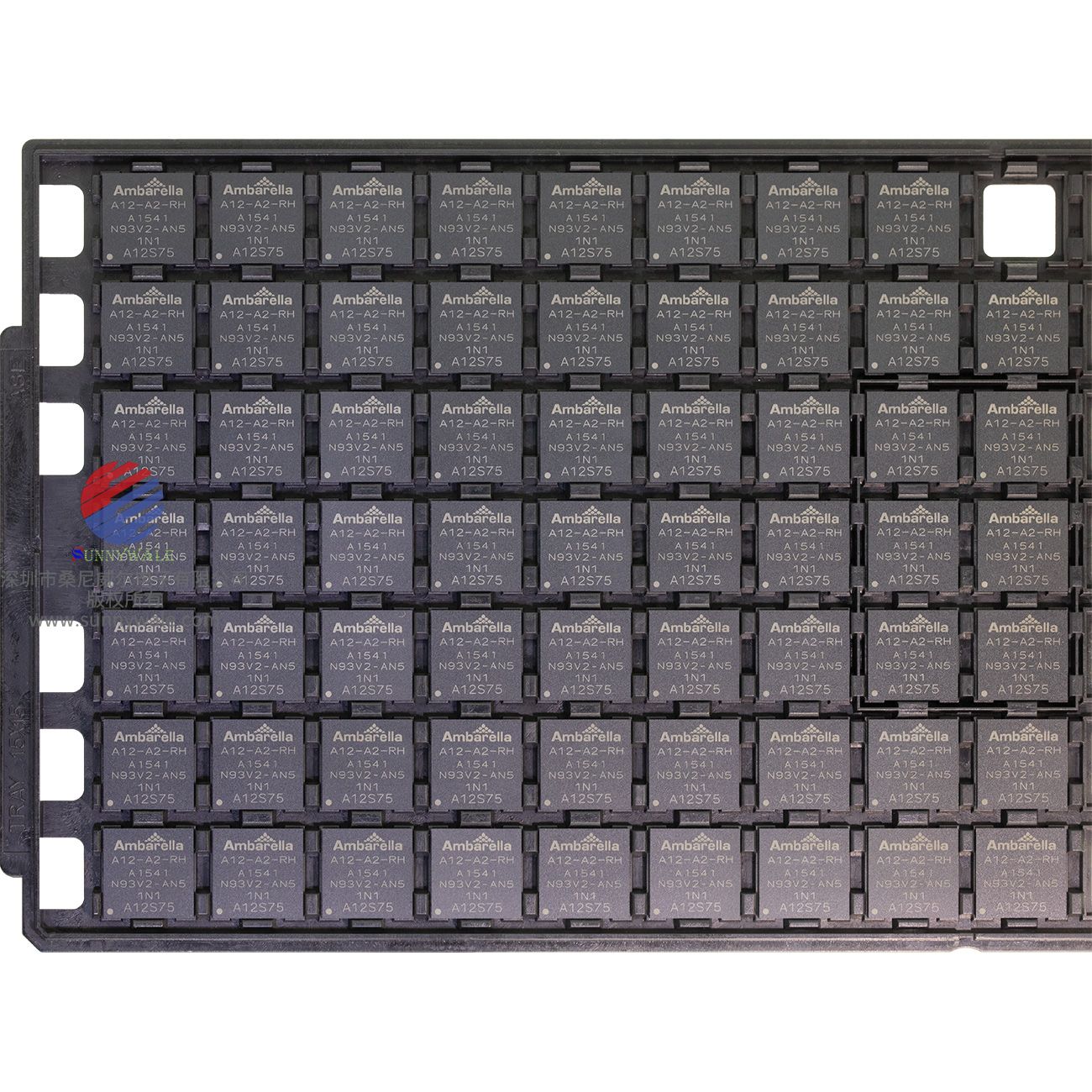

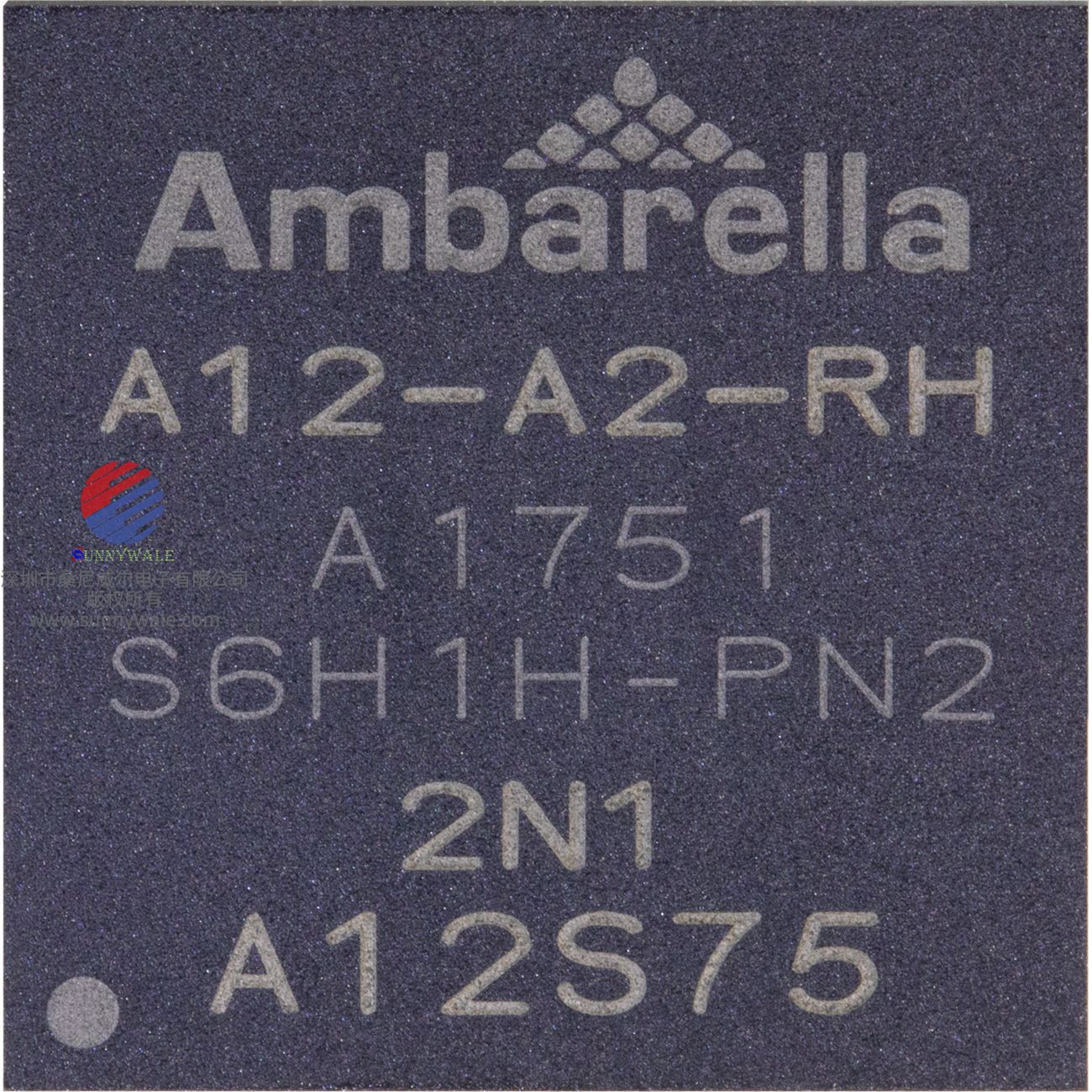

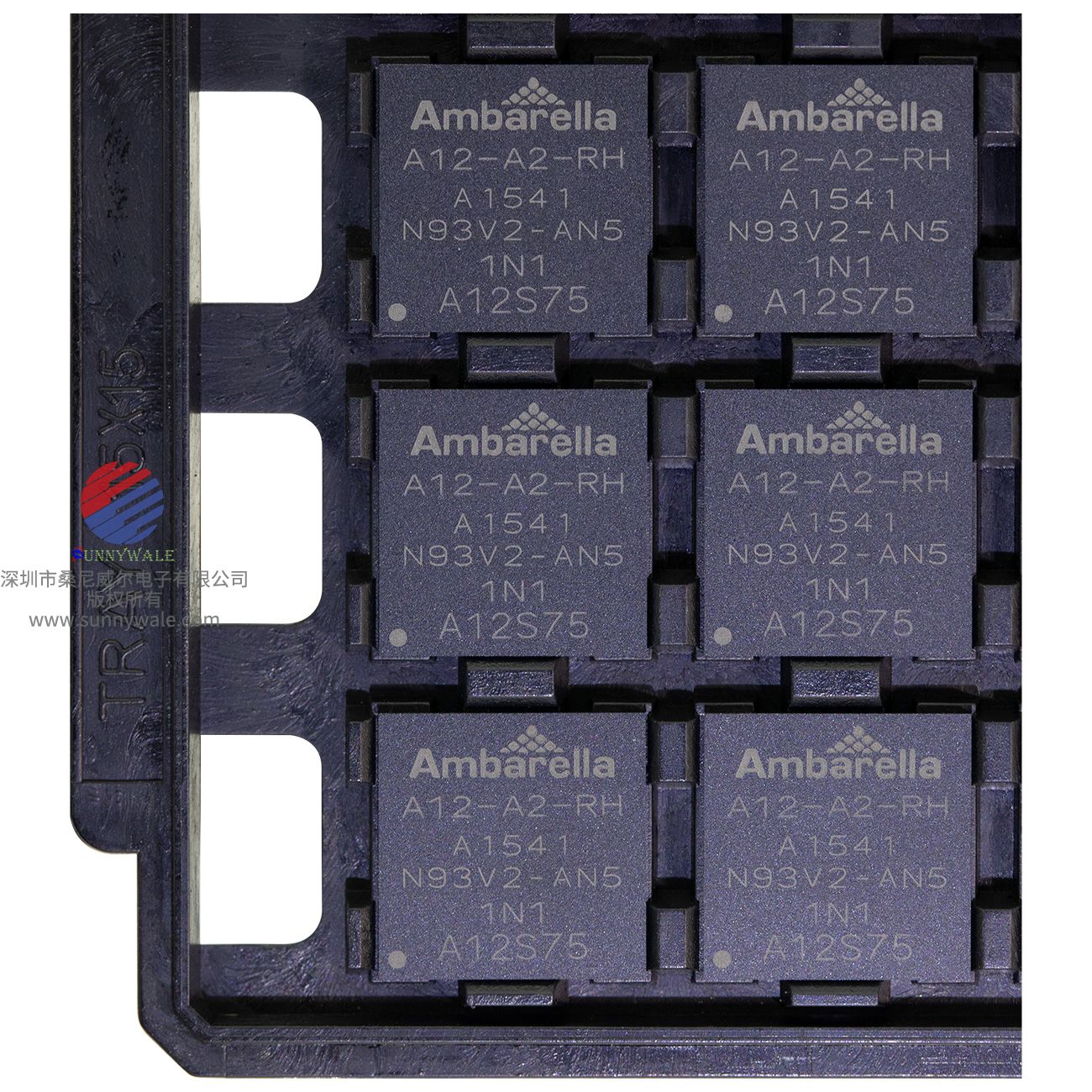

A12S75是一个集成的片上系统(SoC)平台，目标是高性能运动相机。
A12S75芯片提供一个792 MHz的ARM cortex-A9 CPU和一个先进的数字信号处理(DSP)子系统，带有一个6400万像素的图像传感器管道(ISP)和一个高清(HD) H.264、MJPEG编解码引擎。
●嵌入式ARM cortex-A9 792 mhz CPU
●超过480万像素/秒的处理速率
⊙64万像素的最大分辨率
●鱼眼镜头去翘曲和枪管畸变校正
●先进的运动补偿锐化
●先进的动态范围(WDR和HDR)引擎
●H.264 BP/MP/HP 5.1级和MJPEG编解码器
●编码性能高达1080P@100fps
●114个通用输入/输出(GPIO)短高引脚

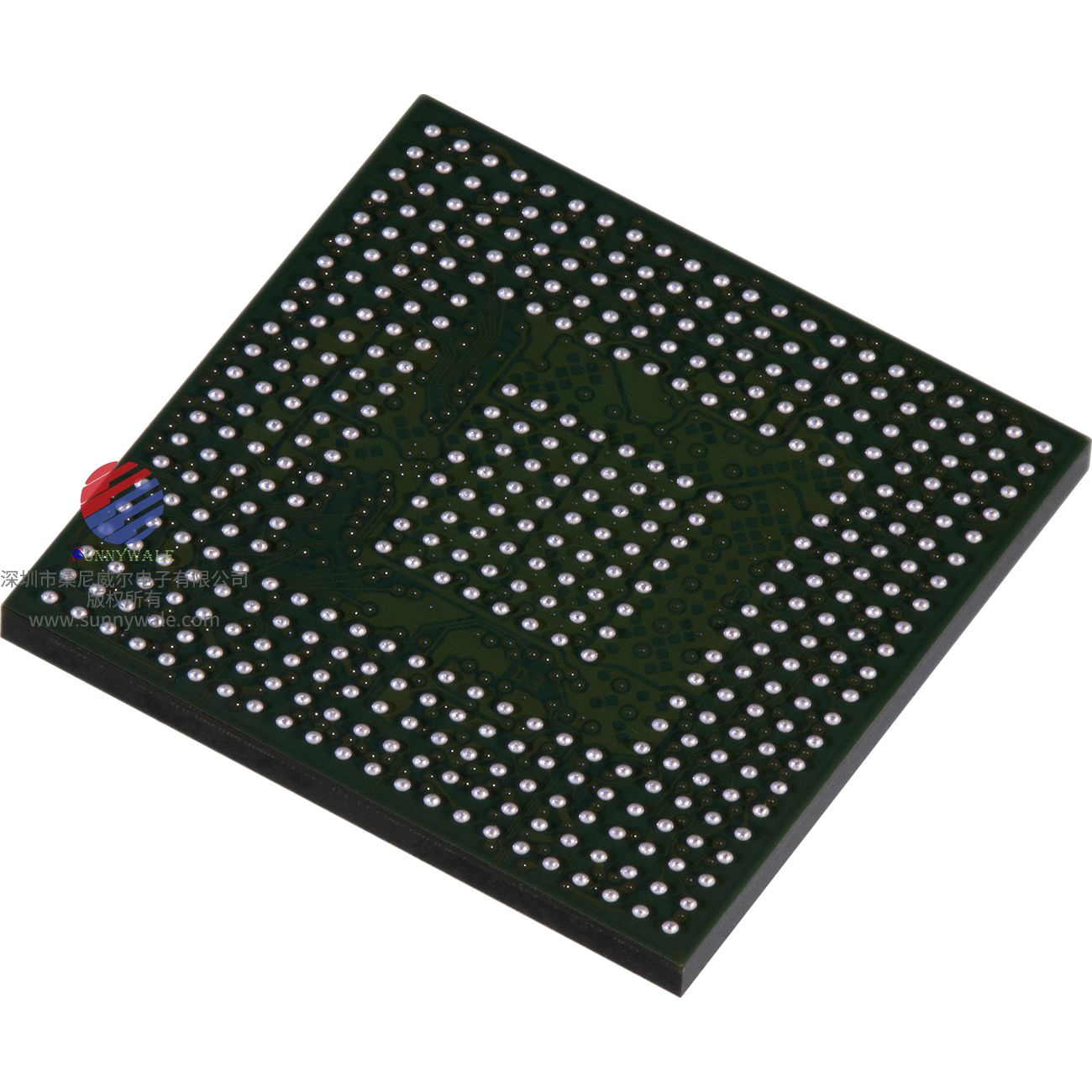

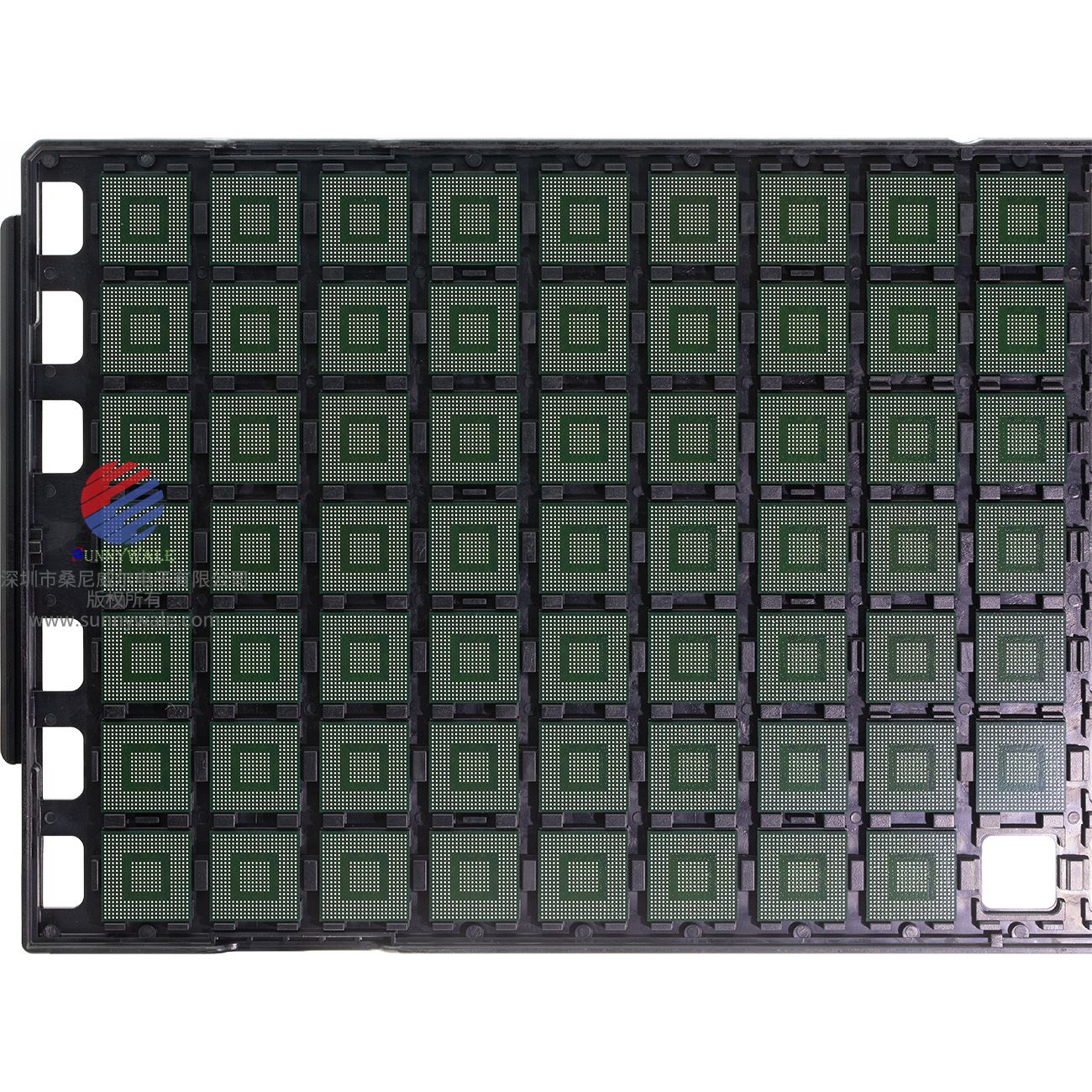

●404pin TFBGA封装(15mm × 15mm)
●28纳米CMOS低功耗(LP)技术
1. 概述
Ambarella的A12S75处理器的初步数据表首先简要介绍了该芯片(第1.1节)和关键特性的总结(第1.2节)。第2章描述了A12S75外设接口。引脚细节和电气特性分别参见第3章和第4章。参见第5章封装信息和第6章的Ambarella联系方式和订购细节。
请注意，本数据表中描述的芯片特性可能会发生变化。细节还没有使用保守估计(例如，最终编码性能)提供完全确定的((即，期望最终编码性能达到或超过所提供的估计)。请联系安安霸的代表了解更多的信息。
1.1介绍
A12S75是一个集成的系统单片(SoC)平台，目标是高性能运动相机。
A12S75芯片提供了一个单核cortex-A9 ARM CPU和一个先进的数字信号处理(DSP)子系统具有64万像素图像传感器管道(ISP)和高清(HD) H.264编解码引擎。A12S75 Soc的功能框图如下所示。

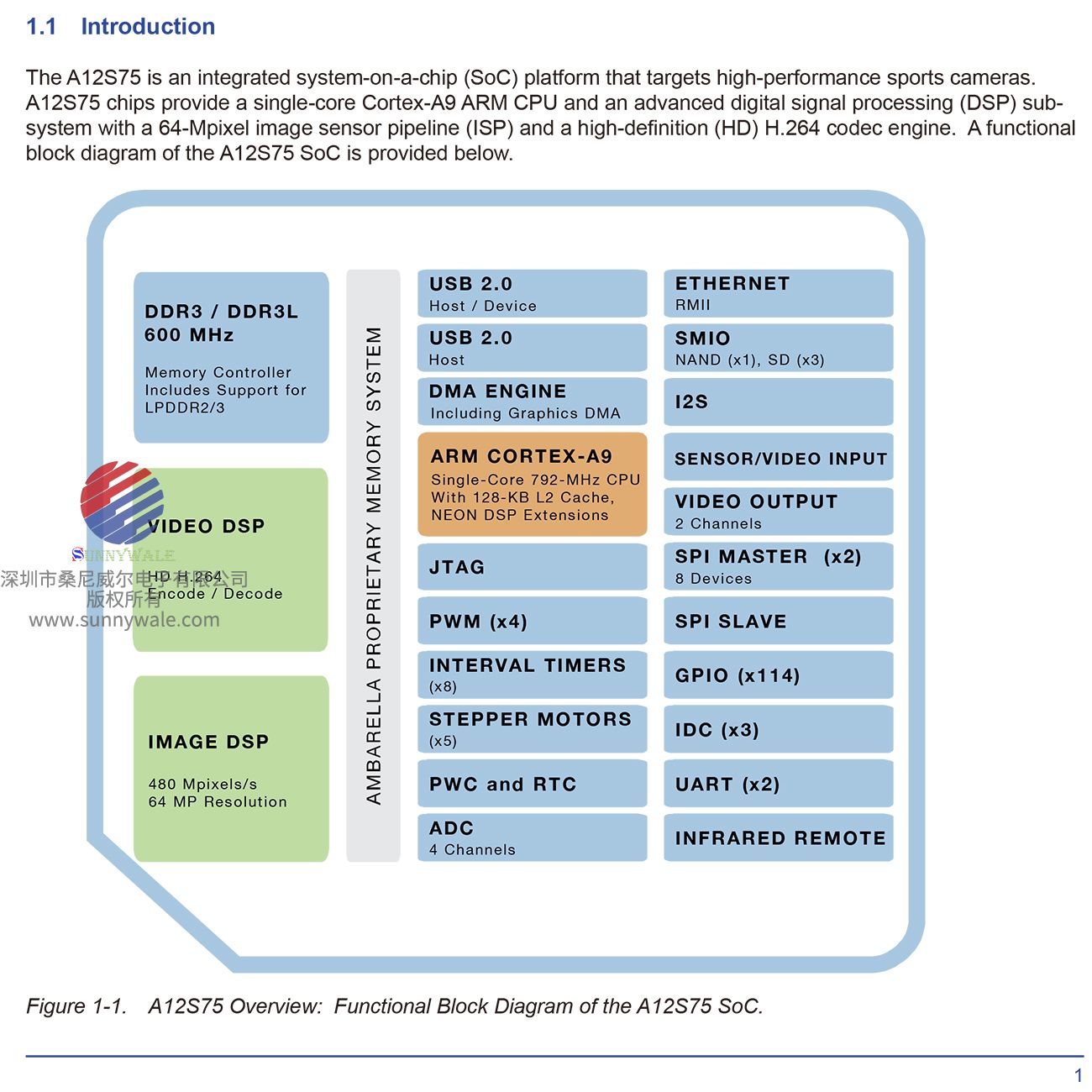

图1 - 1。A12S75概述:A12S75 SoC功能框图
A12S75 Soc提供与串行Sub-LVDS, HiSPi和MIPI接口以及并行的无胶接口连接到流行的CMOS图像传感器。ISP提供先进的图像处理功能，包括改进的高动态范围(HDR)处理与多曝光融合，宽动态范围(WDR)局部对比度增强，3D运动补偿降噪(MCTF)，边缘增强，3A，图像稳定化，去翘曲。H.264编解码器引擎提供高达1920x1080P@100fps总性能的通用编码。高效的H.264编码器实现了低延迟操作的渐进式刷新，以及先进的主要和高调的功能，最高的质量和最低的比特率。这些功能包括双向预测(B帧)，大运动估计搜索范围大运动估计搜索范围，和宏块级量化。安霸在里面灵活的多流功能，允许实时启动/停止以及调整比特率，帧速率，以及每个独立流的GOP。A12S75 WiFi模块支持带环路的快速动作捕获记录，远程取景器，和远程控制的手持设备。
792 MHz ARM Cortex-A9 CPU与NEON DSP扩展和浮点支持可用于简单开发功能齐全的用户应用程序。
A12系列采用低功耗28纳米CMOS技术制造，并集成了先进的节能技术方式，例如利用DSP子系统内存资源来减少外部内存带宽和摄像机系统总功率需求。
1.2特性列表
A12S75芯片的特点包括:
●嵌入式单核ARM cortex-A9 CPU
⊙时钟频率高达792mhz
⊙32kbyte的数据/ 32kbyte的指令缓存
⊙128 kbyte的二级缓存
⊙NEON SIMD引擎
●DDR3和DDR3L控制器
⊙时钟频率高达600 mhz
⊙32位宽数据总线
⊙最大容量8gbits (1gbyte)
⊙包括支持LPDDR2和LPDDR3低功耗DDR接口
●图像管道
⊙超过480 mPixel/s的处理速率
⊙64万像素的最大分辨率
⊙鱼眼镜头去翘曲和枪管畸变校正
⊙黑电平校正
⊙动态和静态缺陷像素簇校正
⊙CFA串扰和固定模式降噪
⊙RGb拜耳反马赛克
⊙镜片遮阳
⊙3D LUT颜色变换与伽玛
⊙先进的运动补偿锐化
⊙先进的动态范围(WDR和HDR)引擎，具有多曝光融合和运动伪影减少
⊙逐像素局部曝光动态范围增强
⊙色调映射和全局色调曲线调整
⊙色差校正
⊙灵活的api和图像调优工具
⊙3A可调;曝光、白平衡和对焦控制(AE/AWB/AF)
⊙昼/夜和DC/P光圈控制
⊙裁剪，镜像，翻转，90°/270°旋转
⊙图像稳定与滚动快门补偿
●视频引擎
⊙H.264 BP/mP/HP 5.1级和MJPEG编解码器
⊙最大编码性能:
- 1920 x1080p@100fps
- 1280 x720p@240fps
⊙先进的H.264压缩工具
- I、IP、IBP模式(M=1,2,3,4…;ibbp, ibbp, ibbbp…
-高调与b帧和分层GOP
-最多三个参考系
⊙灵活的费率控制
- CBR, VBR和恒定QP与最大比特率控制
-宏块级自适应量化
⊙3D降噪(MCTF)
●传感器/视频输入(VIN)接口
⊙多种输入模式
-支持最多8通道SLVS / HiSPi输入和最多4通道mIPI输入
-支持14位并行和LVCMOS传感器
⊙支持流行的CMOS传感器;Aptina，索尼，OV，松下，三星
⊙两个时钟选项(锁相环生成的GCLK_VIN或SLVS位时钟)
⊙16位CCIR.601视频输入与外部同步信号
⊙8位，10位，12位或14位的bit .656视频输入，内置同步代码，包括全数据范围支持
●视频输出(VOUT)接口
⊙两个逻辑通道驱动三个视频输出端口
-1个逻辑通道驱动HDMI或模拟
-1个逻辑通道驱动数字
⊙流行的LCD面板控制器(RGb模式)
⊙支持RGBA和YUVA OSD
⊙视频DAC为480i/576i复合PAL/NTSC输出
⊙BT.656内嵌同步YUV输出(8位或16位模式)
⊙HDMI 1.4b输出与消费电子控制(CEC)和片上PHY
●AHb总线DMA控制器
⊙内存到内存的传输，包括支持内存和外设之间的传输
⊙可编程传输计数高达4 mb
⊙DMA分散/收集通过链式描述符列表在内存与DMA控制信息源
●用于图形和图像操作的专用DMA协处理器
⊙提供线性复制，2-D复制，合成和α -混合图像操作
⊙支持4- 32位像素格式
●I2S数字音频接口(立体声)
⊙音频编码/解码
●以太网mAc控制器
⊙IEEE 802.3兼容全双工和半双工(IEEE 802.3流量控制)和Jumbo帧
⊙IEEE 802.1Q VLAN标签检测
⊙接收IP和TCP/UDP数据包的校验和卸载
⊙RmII或mII接口专用引脚
⊙FIFO (2kb / 2kb)和DMA支持
●2个USB 2.0接口
⊙1个主机和一个可配置的主机/设备接口，每个都有内置PHY
●灵活的存储介质输入/输出(SMIO)接口
⊙NAND闪存控制器
-高达8gb设备，512字节和2kbyte页面大小
- 8位闪存芯片数据总线
- 4位和8位SLC与ECC硬件和读确认支持
- BCH纠错和增加可用的备用区域
⊙三个SD控制器(SD0、SD1、SD2)
- SD0:
◎SDIO v3.0, SD, SDHc, SDXc, mmc和emmc操作，支持启动和UHS-I速度
- SD1:
◎SDIO v3.0，支持SD、SDHc、SDXc、mmc、emmc操作
- SD2:
◎SDIO v1.0，支持SD、SDHc、SDXc、mmc、emmc操作
-SDHC SD卡的最大容量为32gb
- 2tbyte的最大容量为SDXC SD卡
- 1位，4位和8位SD模式，cRc7用于命令和cRc16用于数据完整性
●多种启动选项
⊙无spi, NAND闪存，USb和emmc
●矢量中断控制器，包括VIC cpu卸载功能
●SSI / SPI控制器接口
⊙两个SSI / SPI主控，最多支持8个设备
⊙一个专用的SSI / SPI从端口连接到外部系统主机
●双线串行IDC (Inter-Integrated circuit)接口(x3)
⊙可配置IDC总线(x2)
⊙一条专用于HDMI的IDC总线
●UART接口(x2)
⊙DMA支持
⊙一个接口支持流量控制
●红外远程接收接口，支持最流行的协议
●114个通用输入/输出(GPIO)短高引脚，具有单独的上拉/下拉控制
●ADC(四通道)，具有高/低阈值中断生成和12位分辨率
●内置电源控制器，用于上下电排序
●实时时钟(RTC)
●8个可配置为外部事件计数器的通用定时器的间隔计时
●看门狗定时器(1个)
●步进电机接口(五通道)与四通道微步进接口
●4个脉宽调制器(PWM)
●JTAG在线仿真器(ICE)调试接口(1个)
●404pin TFBGA封装(15mm × 15mm)
●28纳米CMOS低功耗(LP)技术
●工作温度0℃~ 70℃
2. 界面
2.1概述
A12S75芯片的外设接口如下:
●(章节2.2)SDRAm接口
●(章节2.3)视频输入(VIN)接口
●(章节2.4)视频输出(VOUT)接口
●(章节2.5)I2S音频接口
●(第2.6节)以太网接口
●(章节2.7)USb接口
●(章节2.8)智能媒体输入/输出(SMIO)接口
●(章节2.9)SSI/SPI接口
●(章节2.10)IDC接口
●(章节2.11)UART接口
●(第2.12节)红外远程接口
●通用输入/输出(GPIO)接口
●(章节2.14)模数转换器(ADC)接口
●(章节2.15)电源控制器(PWC)和实时时钟(RTC)接口
●(第2.16节)步进、微步进和脉宽调制器(PWM)接口
●(第2.17节)JTAG接口
2.2 SDRAM接口
A12S75芯片包括一个同步DRAM接口，在响应管道时实现高数据访问速率排列的命令。A12S75 SDRAM接口的特点包括:
●频率高达600mhz
●支持DDR3和DDR3L操作
●支持LPDDR2/3低功耗DDR接口
●可编程I/O强度
●32位数据总线
请联系Ambarella代表，选择合格的Ambarella批准的DDR组件。
2.3视频输入(VIN)接口
A12S75芯片支持多种串行和并行输入模式。A12S75 VIN接口的特点
包括:
●支持多达8通道SLVS / HiSPi输入和多达4通道MIPI CSI输入
●支持14位并行和LVCMOS传感器
●16位CCIR.601视频输入与外部同步信号
●8位、10位、12位或14位BT.656视频输入，内置同步码，包括全数据范围支持
下表总结了A12S75支持的输入数据格式，以及它们相关的数据端口和链接类型/速度。
(datasheet表2 - 1。视频输入端口选择。)
A12S75 VIN模块是DSP集群的一部分。与DSP集群中的其他模块一样，它使用一组APIs。有关VIN模块配置的信息，请与Ambarella代表联系特定的传感器。
2.3.1输入方式
A12S75芯片支持以下输入方式:
●(2.3.1.1节)输入方式:外部YUV源
●(2.3.1.2节)输入方式:拜耳数据并行输入LVCMOS
●(2.3.1.3节)输入方式:串行SLVS
●(2.3.1.4节)输入方式:MIPI摄像头串行接口(CSI)
