IR3Y48B1夏普SHARP CCD模拟安防摄像机LR38603配套IC，CCD信号处理与数字接口IC
2023-08-11 19:34:52
点击购买amazon

IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路
IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路

描述
IR3Y48B1是一款CMOS单片信号处理芯片，用于CCD面积传感器，包括相关的双采样电路(CDS)，钳位电路，自动增益控制放大器(AGC)，参考电压发生器，黑电平检测电路，20 MHz 10位模数转换器(ADC)，内部所需脉冲的定时电路， 和内部电路的串行接口。

特性
※ 低功耗:20mhz模式下110 mW (TYP.)
※ AGC范围宽:0 ~ 36 dB(增益步长:0.094 dB/步长)
※ 高速采样保持电路:脉宽10 ns (MIN)
※ 省电操作:15 MHz模式下84 mW (TYP.)
※ 待机模式:小于0.3 mW
※ 内置串行接口
※ 10位ADC，工作频率高达20mhz
    -非线性
     DNL: 0.6 LSB(典型值)
     InL: 1.5 LSB(典型值)
※CCD信号最大输入电平:1.1 Vp-p
※接受ADC或AGC的直接信号输入(输入电平:1 Vp-p (TYP.))
※单路+ 3v电源
※封装: 48引脚QFP (QFP048-P-0707), 0.5 mm引脚间距

低功耗[80 mW (TYP.)]
高速S/H电路，高增益PGA电路，10位ADC (18 MHz)， 10位数字输出，P-QFP048-0707
IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路
IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路
IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路
IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路IR3Y48B1，用于夏普SHARP CCD模拟安防摄像机，LR38603配套IC，CCD信号处理与数字接口电路

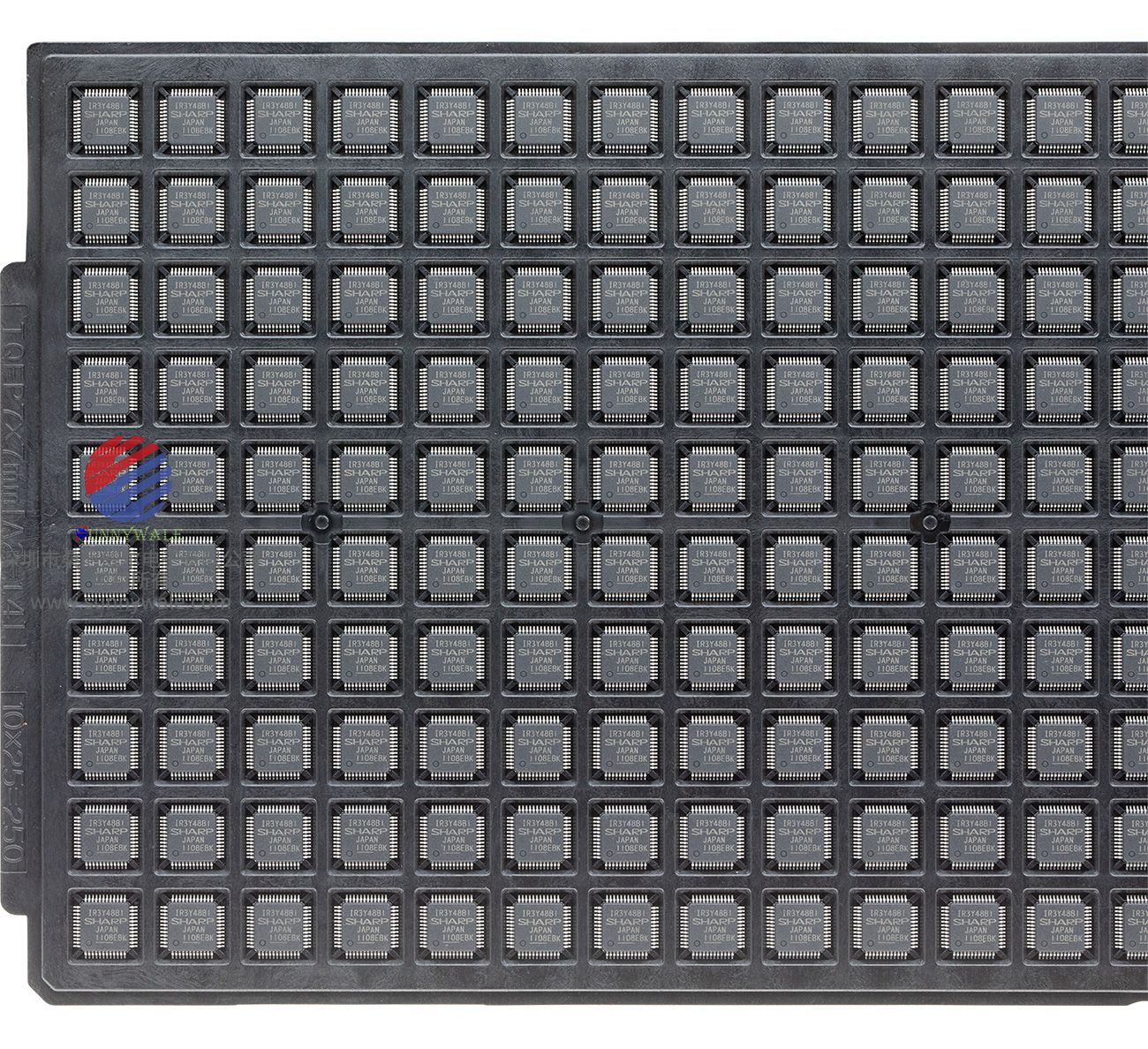

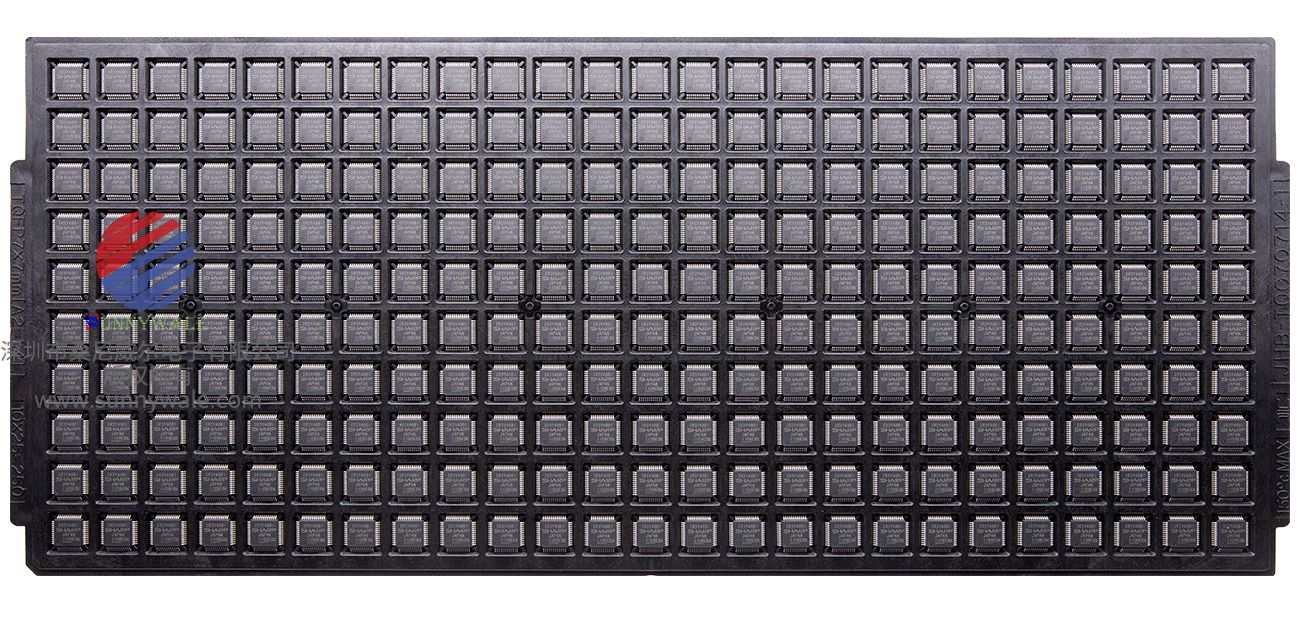

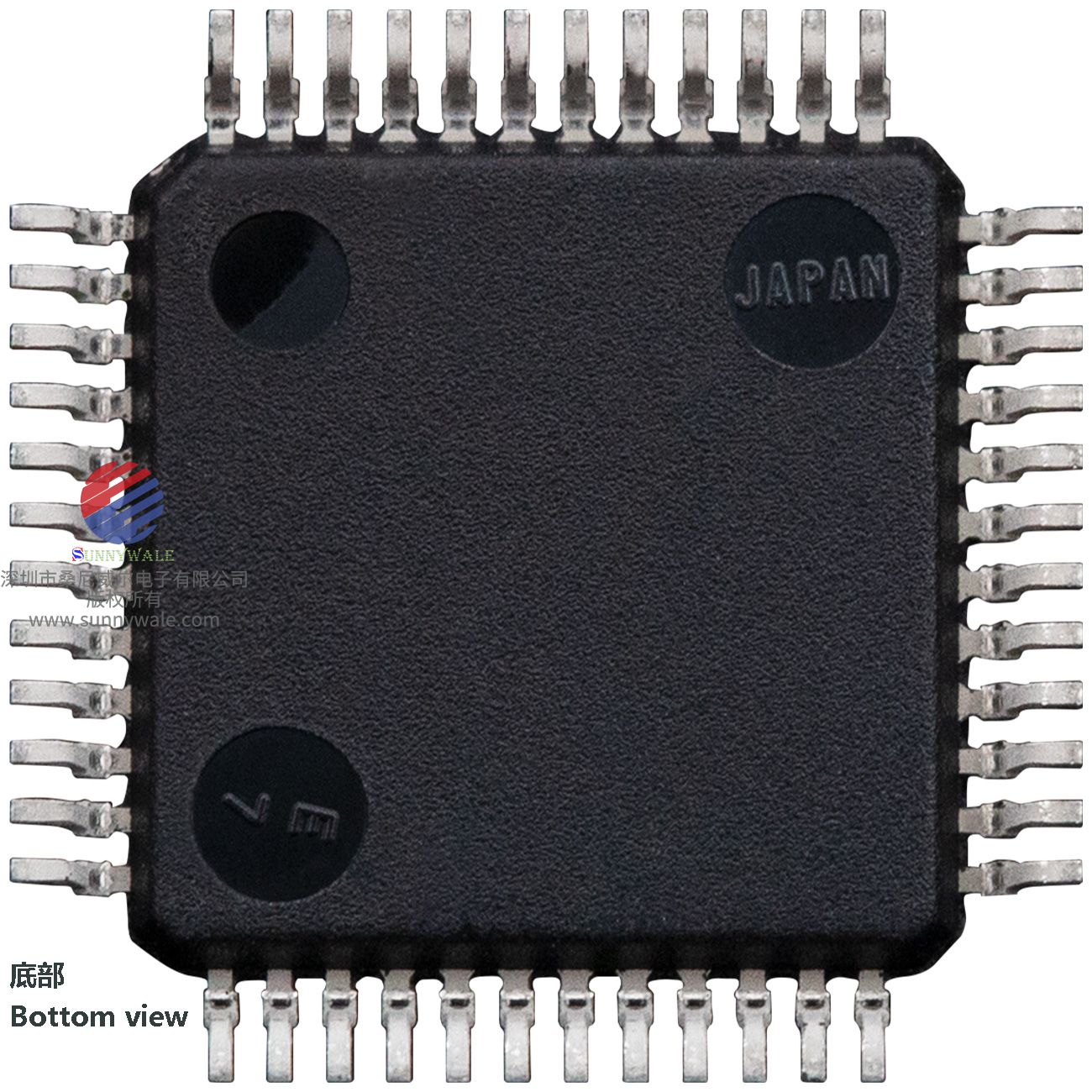

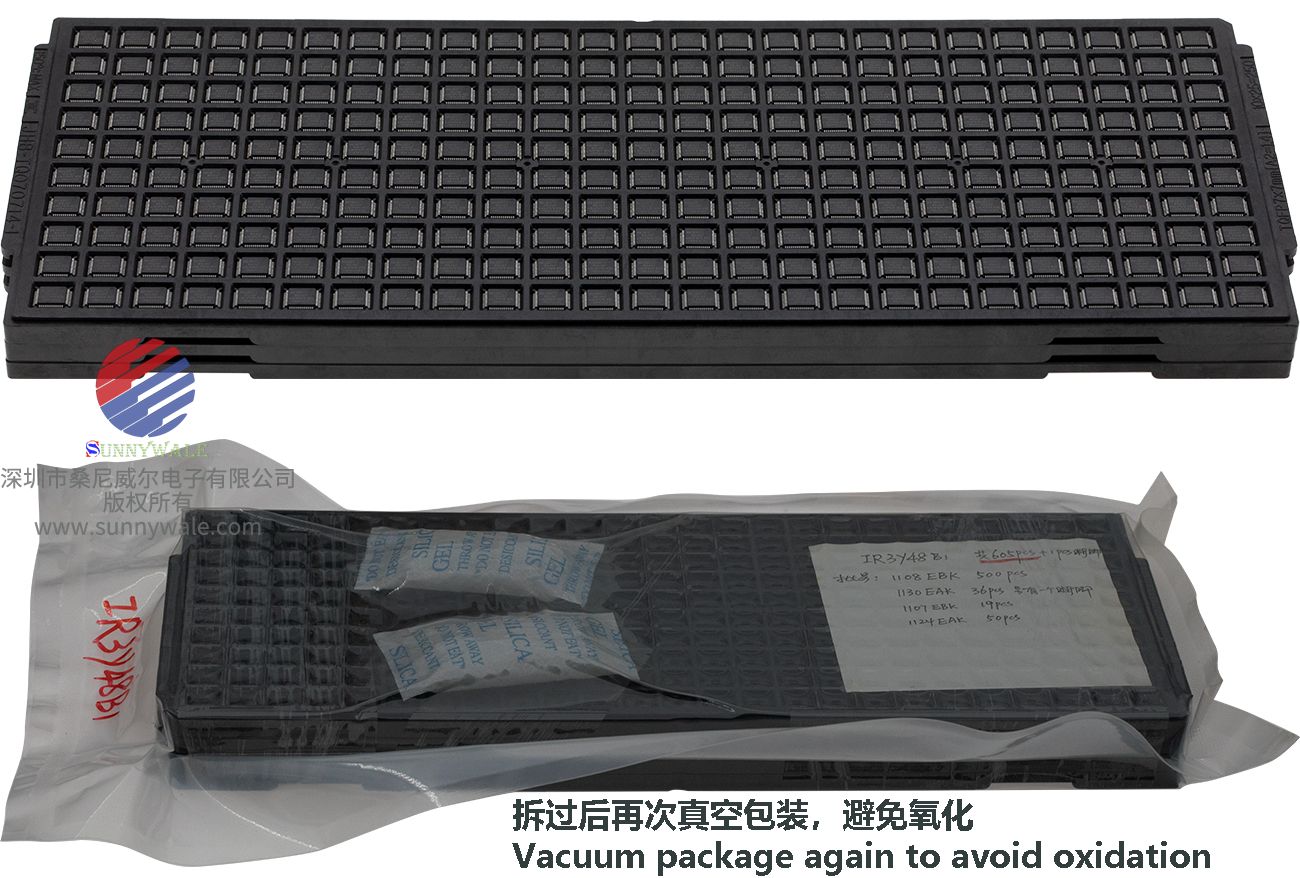

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。

有关IR3Y48B1的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，官网，生产厂家，批量采购，模组，模块，特价，库存，哪里买，性价比，用途，封装厂，晶圆，代工，可咨询本公司

点击或者复制上面链接到浏览器打开，IR3Y48B1 datasheet PDF file可免费下载

更多详情和高清大图，请复制如下链接到浏览器打开，查看本公司官网；或者直接访问本公司官网：sunnywale.com，搜索关键词"IR3Y48B1"，即可查看:

如果想要了解此同类产品RJ2311，RJ2321，RJ2351，RJ2451，RJ2411，LR38603，LR38580或请点击相关链接，或访问本公司官网：sunnywale.com，搜索关键词“RJ2311，RJ2321，RJ2351，RJ2451，LR38603”，即可展现更多详情。

如果你不习惯看中文，那么请你点击English version

马上购买IR3Y48B1(满5件全国包邮)
