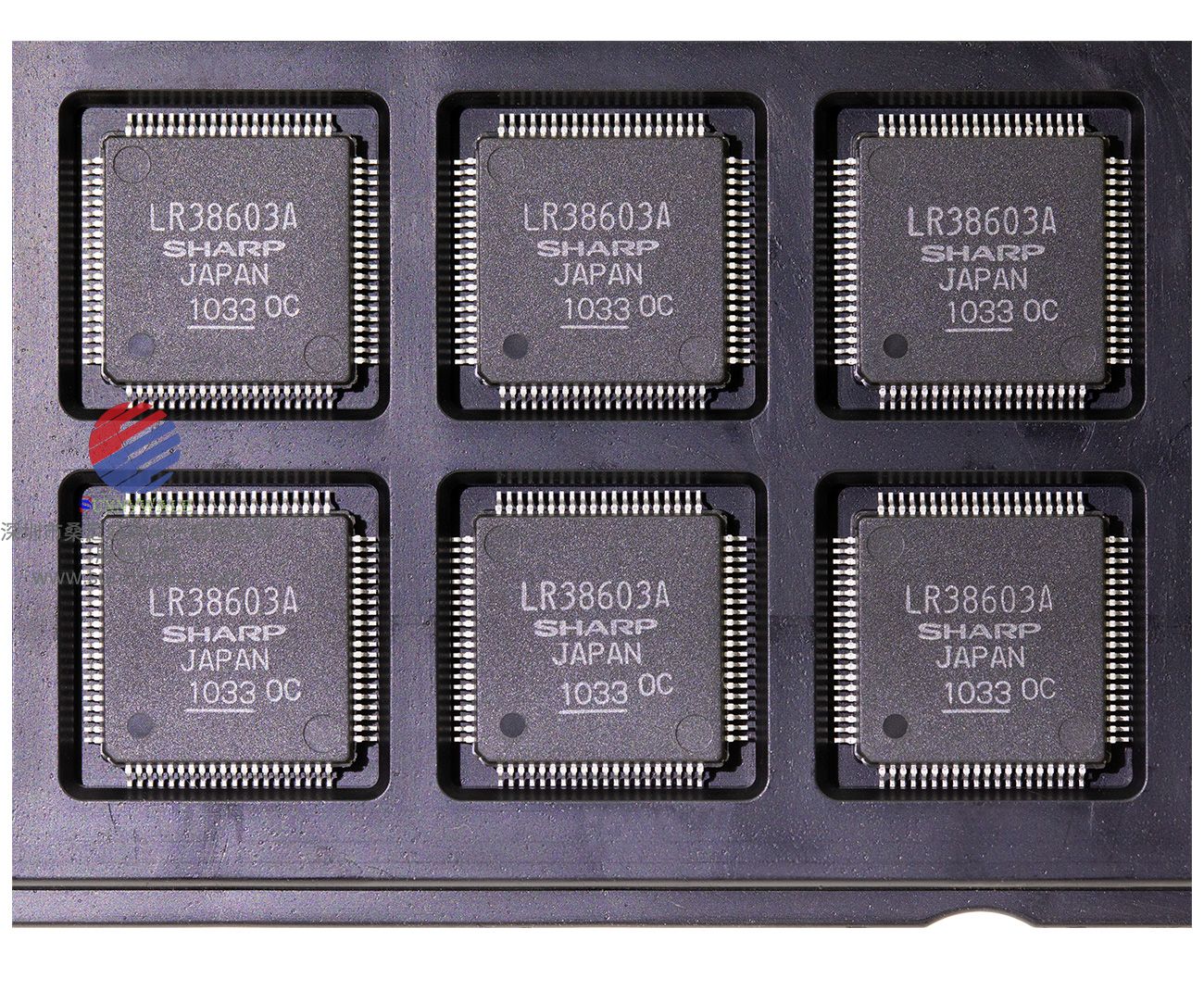

LR38603A，夏普SHARP数字信号处理器，用于模拟安防彩色CCD相机，夏普模拟安防摄像机通用DSP
描述
LR38603是一款CMOS数字信号处理器，适用于270k / 320k / 410k / 470k像素的CCD彩色摄像机系统。该系统由带CCD的CDS/PGA/ADC芯片(IR3Y48A1)、DSP芯片(LR38603)和视频驱动芯片(LR36685)组成。
特性
● 设计用于1/4型270k / 320k / 410k / 470kpixel彩色ccd，带有Mg, G, CY, Ye互补色滤光片
● 可切换NTSC和PAL模式
● 内置驱动CCD信号产生电路和各种脉冲电视信号
● 可设定相机信号处理参数
● 内置自动曝光控制
● 内置自动白平衡控制
● 内置自动载具平衡控制
● 内置2 k位EEPROM驱动电路
● 内置9位D/A转换器
● 内置镜像输出
● 内置电路，减少线路爬行噪音
● 内置自动白光检测校正
● YUV数字输出(8位x 2)
● UYVY数字输出(8位x 1)
● 模拟视频输出
● 外部时钟输入(8 fsc)
● 内置垂直复位
● 内置水平复位
● 单路+3.3 V供电

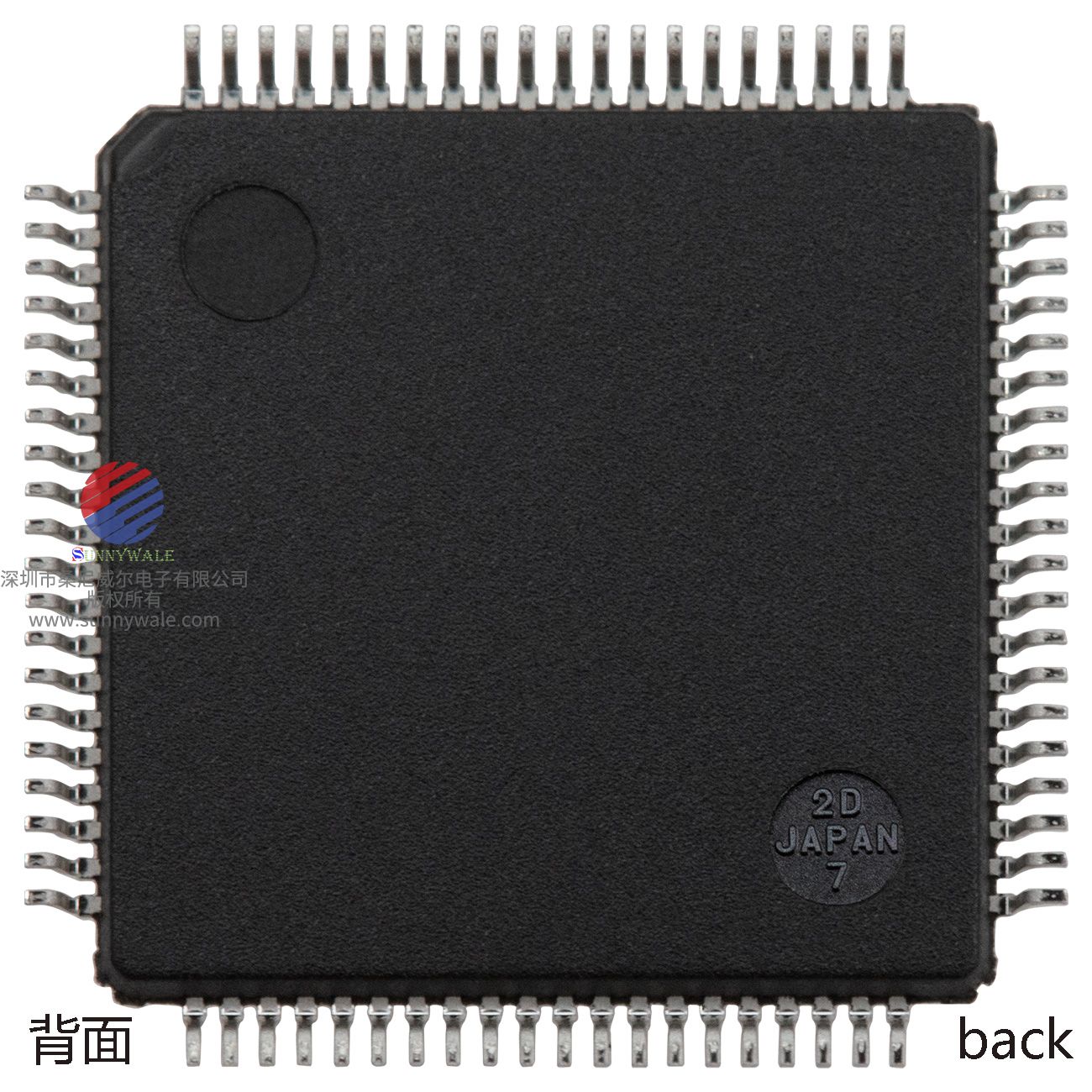

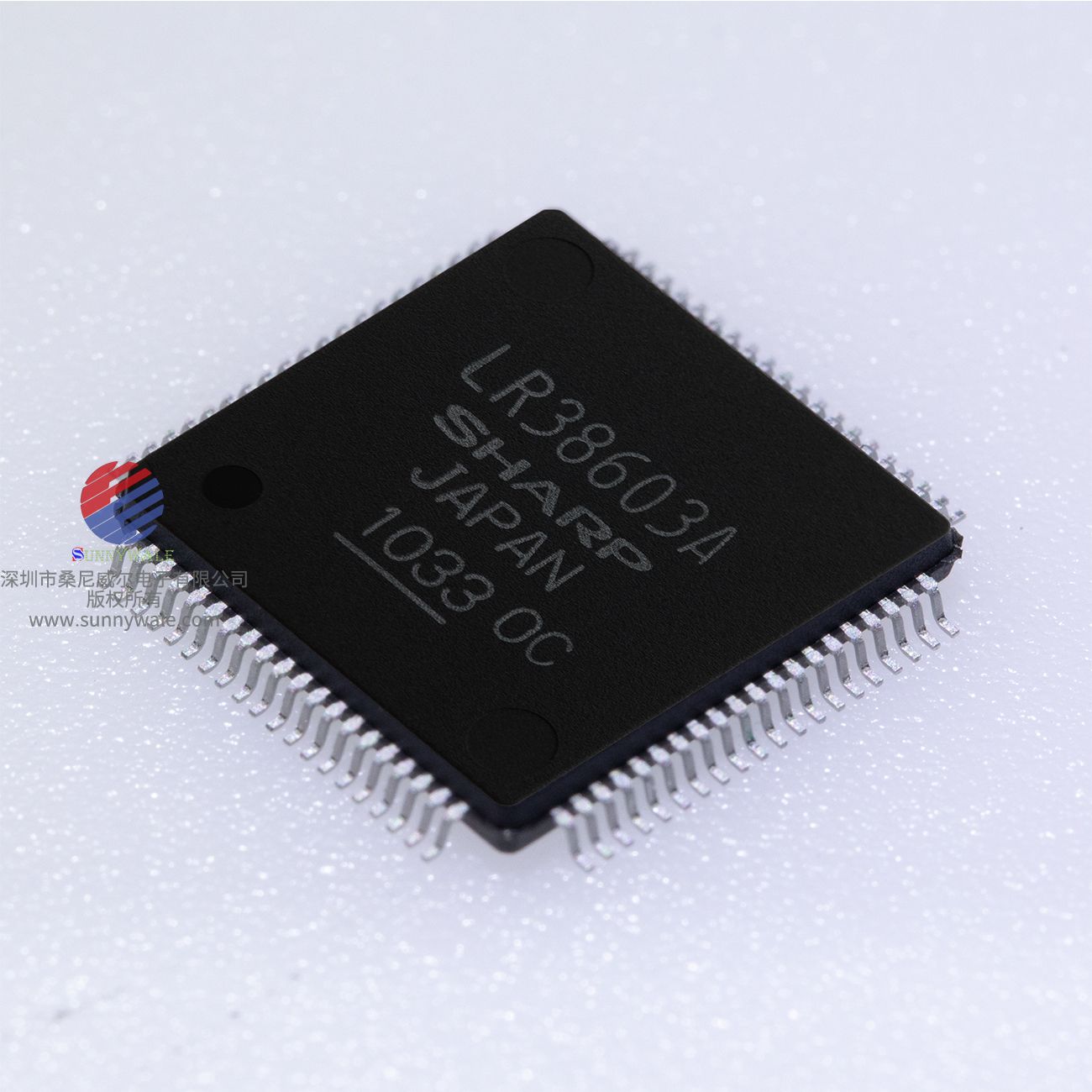

● 封装:80引脚LQFP (P-LQFP080-1212) 0.5 mm引脚距
自动摄像功能控制
自动电子曝光控制
控制电子快门速度，使曝光控制数据接近REF_IRIS1(地址06h)的数据。
在BLC模式下，数据是REF_IRIS2(地址09h)，而不是REF_IRIS1。如果曝光控制数据小于CTLD_AGC(地址07h)的数据，则保持电子快门速度。然后控制PGA增益，使曝光控制数据小于CTLD_0(地址08h)的数据。
如果曝光控制数据大于CTLD_AGC(地址07h)的数据，则重新开始曝光控制。
电子快门速度设定
下面的电子快门速度可以通过硬件或系数数据来选择。
