EP1C3T144C8N ALTERA阿特拉Cyclone现场可编程门阵列，汽车四轮定位仪相机FPGA
2023-05-23 22:51:13
点击购买
EP1C3T144C8N， ALTERA FPGA，阿特拉Cyclone，现场可编程门阵列，汽车四轮定位仪主控芯片
初步信息
CycloneTM现场可编程门阵列系列基于1.5 v, 0.13 μm，全层铜SRAM工艺，密度高达20,060个逻辑元件(LEs)和高达288 Kbits的RAM。具有用于时钟的锁相环(pll)和专用双数据速率(DDR)接口等功能，以满足DDR SDRAM和快速周期RAM (FCRAM)内存要求，Cyclone设备是数据路径应用的经济高效解决方案。Cyclone设备支持各种I/O标准，包括数据速率高达每秒311兆比特(Mbps)的LVDS和66-MHz, 32位外围组件互连(PCI)，用于与ASSP和ASIC设备进行接口和支持。Altera还提供了新的低成本串行配置设备来配置Cyclone设备。
功能……
■ 2,910至20,060个LEs，见datasheet表1
■ 高达294,912 RAM位(36,864字节)
■ 支持通过低成本串行配置设备进行配置
■ 支持LVTTL、LVCMOS、SSTL-2和SSTL-3 I/O标准
■ 支持66-MHz, 32位PCI标准
■ 低速(311 Mbps) LVDS I/O支持
■ 每个器件最多两个锁相环提供时钟倍增和相移
■ 最多8条全局时钟线，每个逻辑阵列块(LAB)行可提供6个时钟资源
■ 支持外部存储器，包括DDR SDRAM (133 MHz)， FCRAM和单数据速率(SDR) SDRAM
功能描述
Cyclone设备包含一个二维的基于行和列的架构来实现自定义逻辑。不同速度的列和行互连提供实验室和嵌入式内存块之间的信号互连。
逻辑阵列由LAB组成，每个LAB有10个LE。LE是一个小的逻辑单元，提供用户逻辑功能的有效实现。在整个设备中，实验室被分组成行和列。旋风装置的范围在2,910至20,060 LEs之间。
M4K RAM块是真正的双端口内存块，具有4K内存位和奇偶校验(4,608位)。这些模块提供专用的真正双端口，简单双端口或单端口内存，最高可达36位宽，最高可达200 MHz。在某些实验室之间，这些模块被分组成横跨设备的列。Cyclone设备提供60到288 kb的嵌入式RAM。
每个Cyclone设备I/O引脚由位于设备周边LAB行和列末端的I/O元件(IOE)馈送。I/O引脚支持各种单端和差分I/O标准，例如66-MHz, 32位PCI标准和高达311 Mbps的LVDS I/O标准。每个IOE包含一个双向I/O缓冲区和三个寄存器，用于注册输入、输出和支持输出的信号。双用途DQS、DQ和DM引脚以及延迟链(用于DDR信号的相位对准)提供了与外部存储设备(如DDR SDRAM和FCRAM设备)高达133 MHz (266 Mbps)的接口支持。
气旋装置提供一个全球时钟网络和多达两个锁相环。全局时钟网络由贯穿整个设备的8条全局时钟线组成。全局时钟网络可以为设备内的所有资源(如io、le、内存块)提供时钟。全局时钟线也可用于控制信号。Cyclone pll提供具有时钟倍增和相移的通用时钟，以及用于高速差分I/O支持的外部输出。

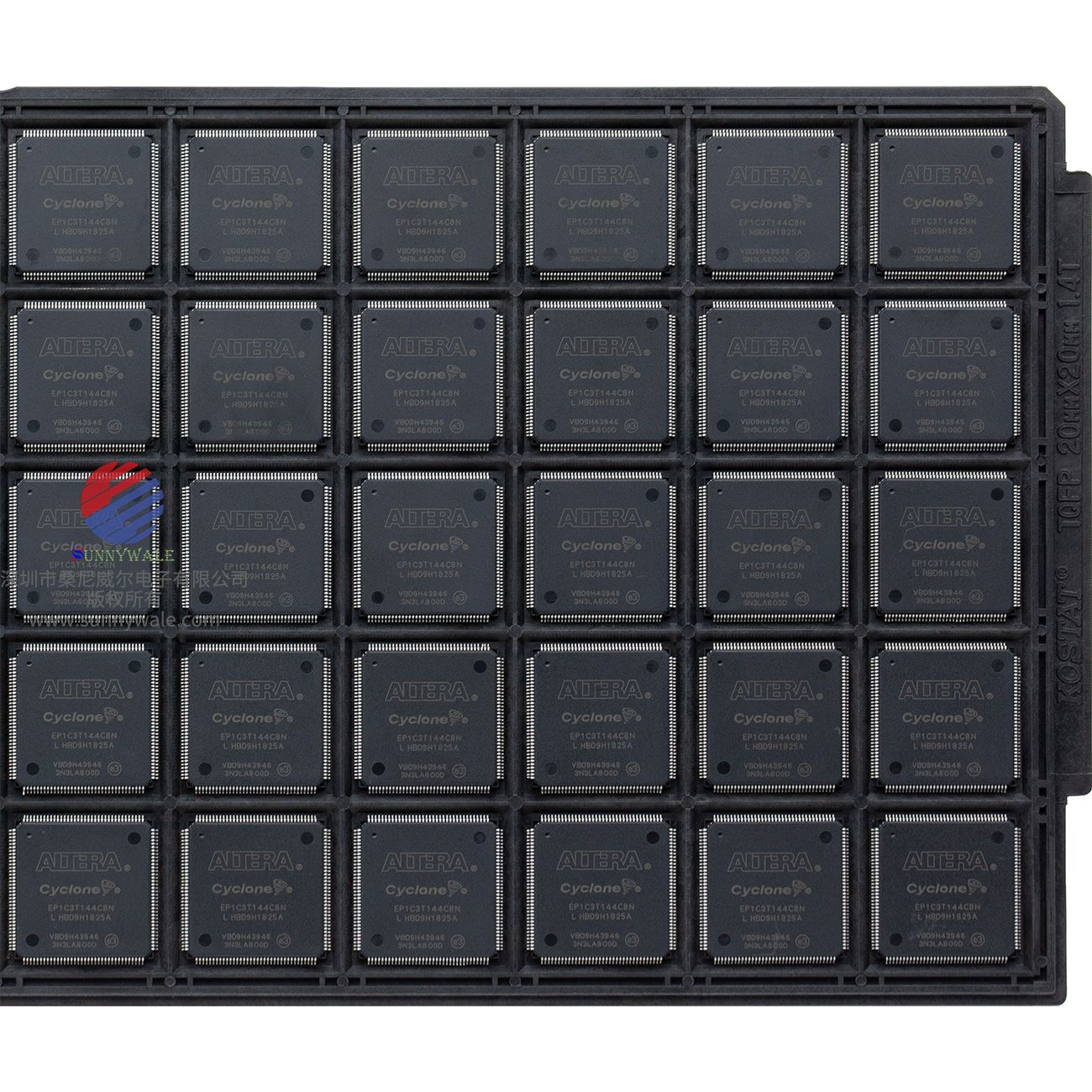

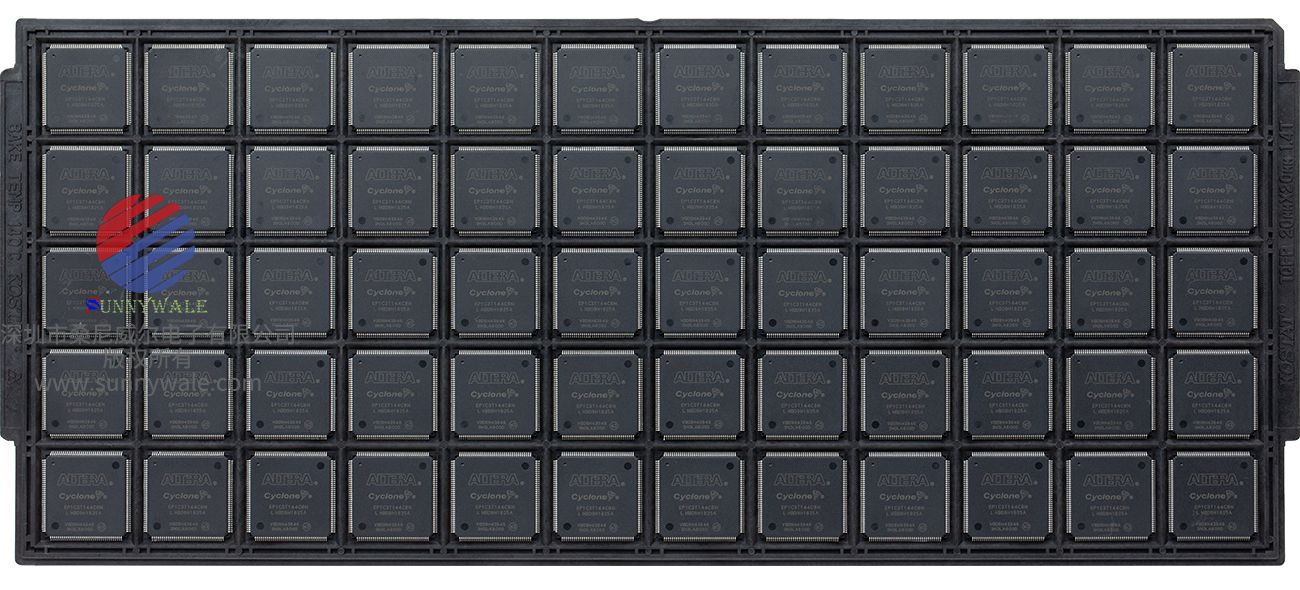

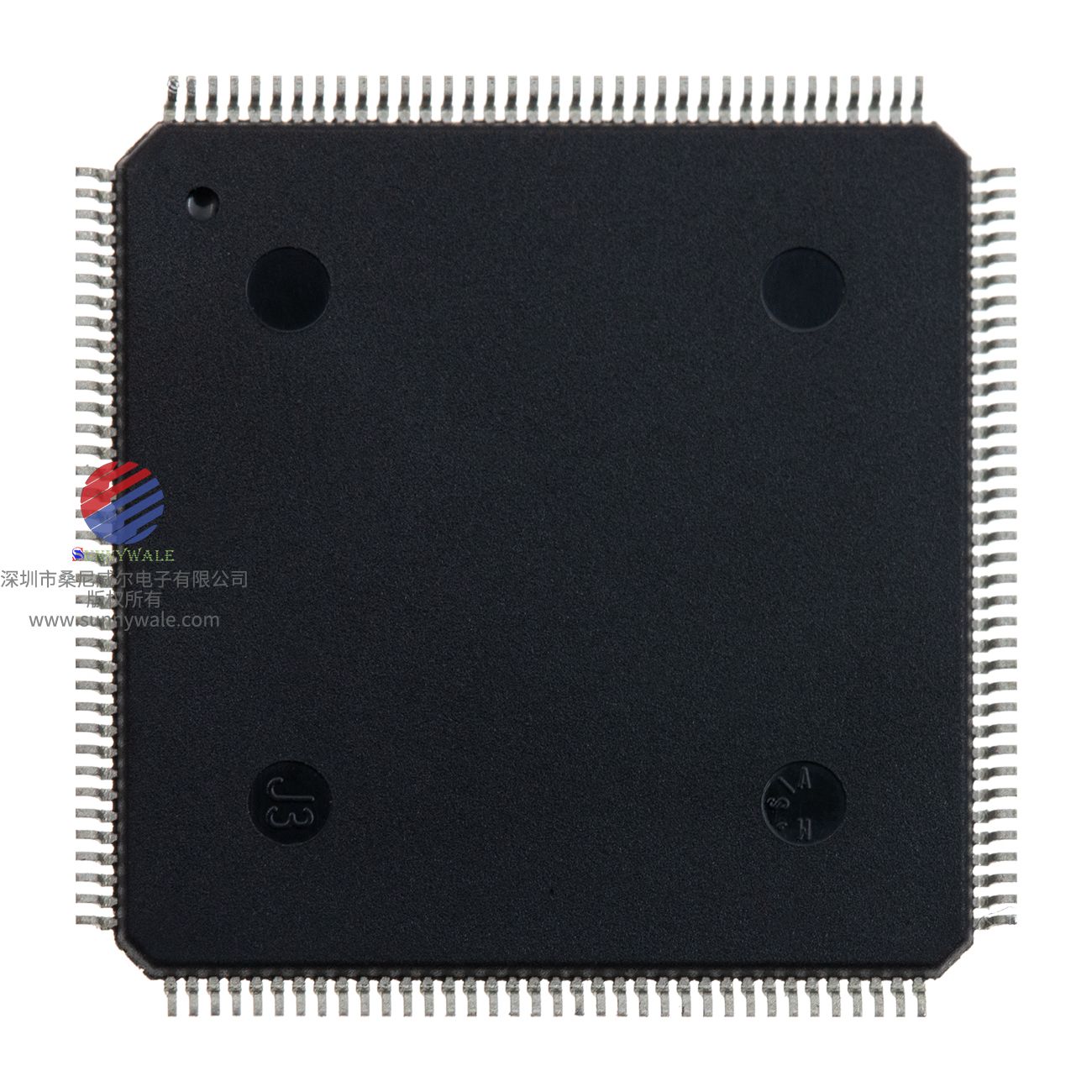

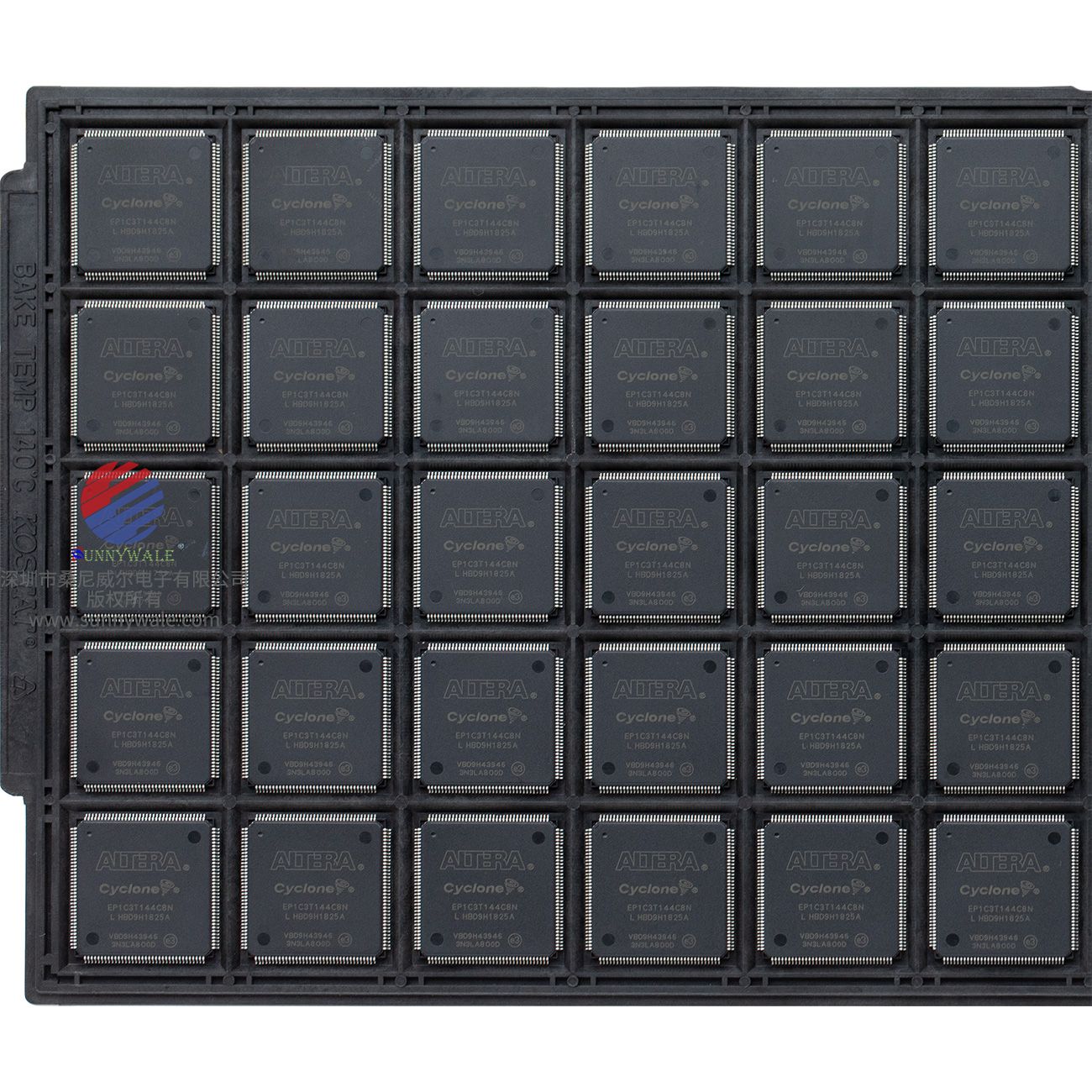

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
