SN9C270AJG的升级版ZX302AJG，松翰USB 2.0视频PC摄像头控制器IC DSP，完全兼容ZX302A,最大支持SXGA(1280*1024P)

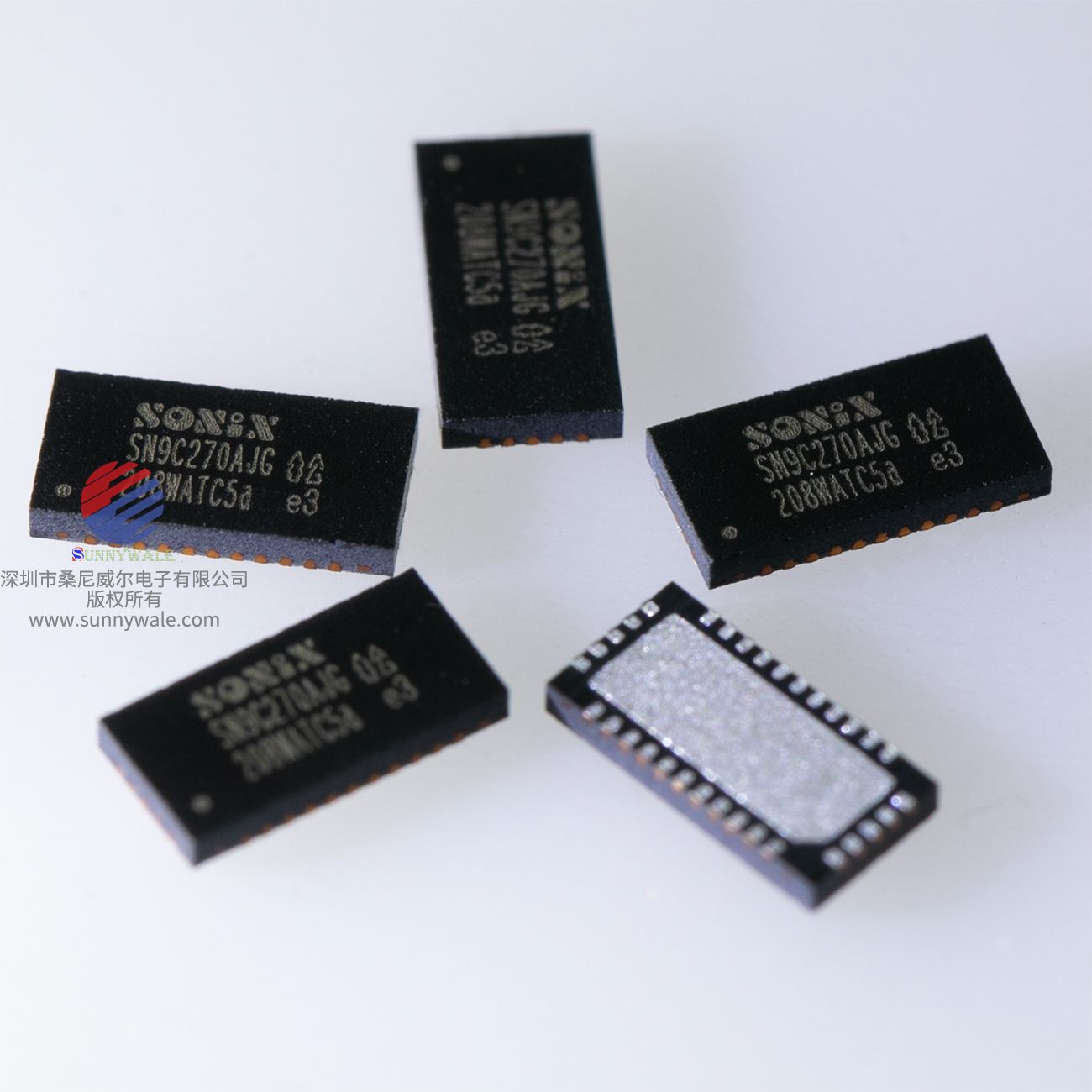

SN9C270AJG，ZX302AJG的老版本， USB 2.0视频PC摄像头控制器IC，松翰摄像头DSP，完全兼容ZX302AJG, 支持SXGA(1280*1024P)图像传感器的ISP
这是一个USB 2.0高速(HS)兼容的PC相机控制器。低功耗设计，在设备待机、运行乃至高性能状态下都能实现极低的功耗。低热设计使平台内模块工作温度在合理范围内。该是完全兼容USB视频类。支持的操作系统包括Windows XP、Windows Vista、Windows 7和Windows 8。
新一代图像信号处理引擎带来视觉视频体验。高性能的Motion-JPEG压缩引擎在输出MJPG数据格式的同时，根据带宽要求，对压缩比进行了调整。它也是一种基于YUV非压缩数据格式的高性能高速传输引擎。通过集成传感器接口和颜色处理引擎，它可以支持从VGA到QXGA的大多数可用CMOS传感器。它由嵌入式微控器控制，内置3A (AE / AWB / AF)统计。
为了降低BOM成本和PCB面积，集成了2个电压调节器用于传感器电源。一个用于模拟部分，另一个用于I/O电源。此外，内置时钟合成器的性能和
省电使得外部晶体不需要。
要完全满足超极本的要求，其中最重要的一点就是比以前的后端节省40%的功耗。支持LPM L1 (Low Power Management Sleep State)，为主控制器节省功耗。QFN32的3x6mm包装尺寸也为薄设计。
该系统结构灵活，由掩模ROM、内部RAM和外部串行闪存组成，可存储定制的代码和参数。SONiX提供了高度集成的固件架构和开发工具包，第三方可以轻松实现定制功能。
2功能
2.1系统
● 需要3.3V、1.2V电源(1.2V核心电源由后端IC提供)
● 极低功耗，<待机时30mA <暂停时0.5mA(不含传感器功耗)
● 内置时钟合成器的性能和节能
● 内置锁相环，用于内部时钟生成
● 采用外接串行闪存存储定制代码和数据
● 不需要外部RAM
● 1.8V输出电源，为CMOS传感器提供I/O电源
● 2.8V输出电源为CMOS传感器提供模拟电源(2.7V~3.3V由FW设置控制)

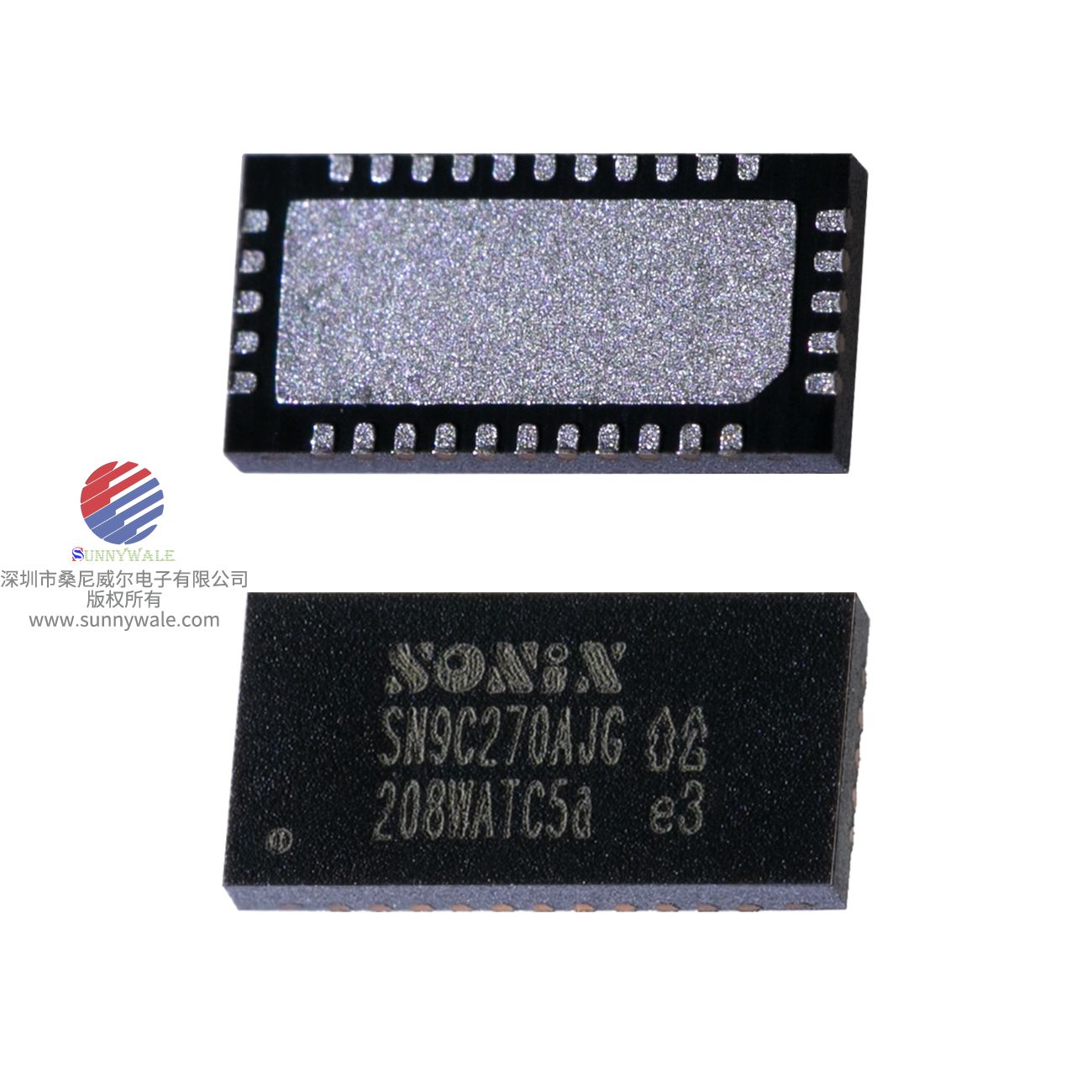

● QFN封装32脚
2.2 USB控制器
● USB 2.0高速全速兼容
● USB视频类1.1兼容
● USB2.0 HS/FS自动感应和切换
● USB FS模式和USB断开可编程
● USB低功耗管理RTD3睡眠状态
● 4个端点:控制管道，UVC中断输入和同步输入(视频，最大24MB/s)
● 6个视频流接口的备用设置
2.3传感器接口
● 支持SXGA(1.3MP, 1280x1024)、HD(1.0MP, 1280x720)、VGA(0.3MP, 640x480) CMOS ISP传感器
● 支持传感器的YUY2和RAW (Bayer-Pattern)图像数据格式
● 输出时钟:480/(m*n) MHz CMOS传感器硅输出时钟要求。
● 最高96Mhz像素时钟可接受
● 支持工业标准的2线串行接口，用于传感器控制
2.4色彩处理
● AE直方图统计
● 运单窗口统计
● 自动对焦边缘窗口统计
● 实时缺陷像素消除
● R/G/B通道镜头遮光补偿
● 低通滤波器
● R/Gr/Gb/B通道单独数字色彩增益控制
● Y/Cb/Cr通道单独数字色彩增益控制
● R/Gr/Gb/B通道像素偏移(光学黑)补偿
● 可编程伽玛表RGB通道
● R/G/B输入可编程颜色转换矩阵
● 可配置降噪
● 去边缘的颜色混叠
● 可配置边缘增强
● Y通道可编程伽马表
● 图像处理后可配置开窗功能
● 编程色调和饱和度
● 自动伽马背光预览
● MSOC自动频率
2.5缩放引擎
● 缩小Y/Cb/Cr
● 对于SXGA / VGA传感器，结合缩放和开窗功能，为SXGA / HD / SVGA / VGA / CIF / QVGA / QCIF / QQVGA输出格式提供类似的视角
● 细结垢(128/m, m:128 ~ 2047)
2.6 JPEG编码器
● JPEG YUV422基线格式
● 内置JPEG编码器支持USB视频类MJPEG有效载荷
● 128字节量化表Y和C提供可编程压缩比
2.7视频/静止图像
● 输出视频/静止图像格式:
⊕ USB视频类Uncompressed YUY2 payload(16位/像素)
⊕ USB视频类MJPG有效负载
● USB2.0高速模式下的视频流到30fps@HD。
● 静止图像捕捉高达SXGA，并能够支持UVC静止图像捕捉方法1/2
2.8帧速率
● 考虑USB带宽限制的帧速率
正常分辨率@ USB高速
输出格式SXGA HD SVGA VGA CIF QVGA QCIF
YUY2 9fps 12fps 25fps 30fps 30fps 60fps 60fps
MJPEG 60fps 60fps 120fps 120fps 120fps
● 考虑传感器特性的帧速率
最大帧速率受限于传感器在可接受的最大像素时钟下可以输出多少fps
2.9 GPIO
● 3个gpio预定义如下功能，包括LED控制，串行闪存写保护，传感器复位。
● 1个GPIO用于定制应用。
2.10单片机和USB设备特性
● 内置8032微控制器，3K字节数据内存，最大CPU时钟频率24MHz
● 从外部串行闪存加载扩展F/W高达64KB。
● 从外部串行闪存加载VID/PID，制造商，产品和序列号字符串。
● 从外部串行闪存加载UVC参数定义。
● F/W可从PC机升级
● 强制USB at FS模式/强制USB断开
● 在H/W窗口结束时中断
● CPU看门狗
2.11 USB视频类预定义
● 亮度控制(定义UVC)
● 对比度控制(UVC定义)
● 色相控制(定义UVC)
● 饱和度控制(定义UVC)
● 锐度控制(UVC定义)
● 伽马控制(UVC定义)
● 隐私控制(UVC定义)
● 视频流LED指示灯
● 支持UVC扩展单元
2.12平台支持
● 微软Windows XP 32bit SP2、微软Windows XP 64bit、微软Windows Vista 32bit、微软Windows Vista 64bit、微软Windows 7 32bit、微软Windows 7 64bit、微软Windows 8
● Mac - OS X 10.4.8或更高版本
● 带有UVC驱动的Linux(开源可在http://linux-uvc.berlios.de/获得)
