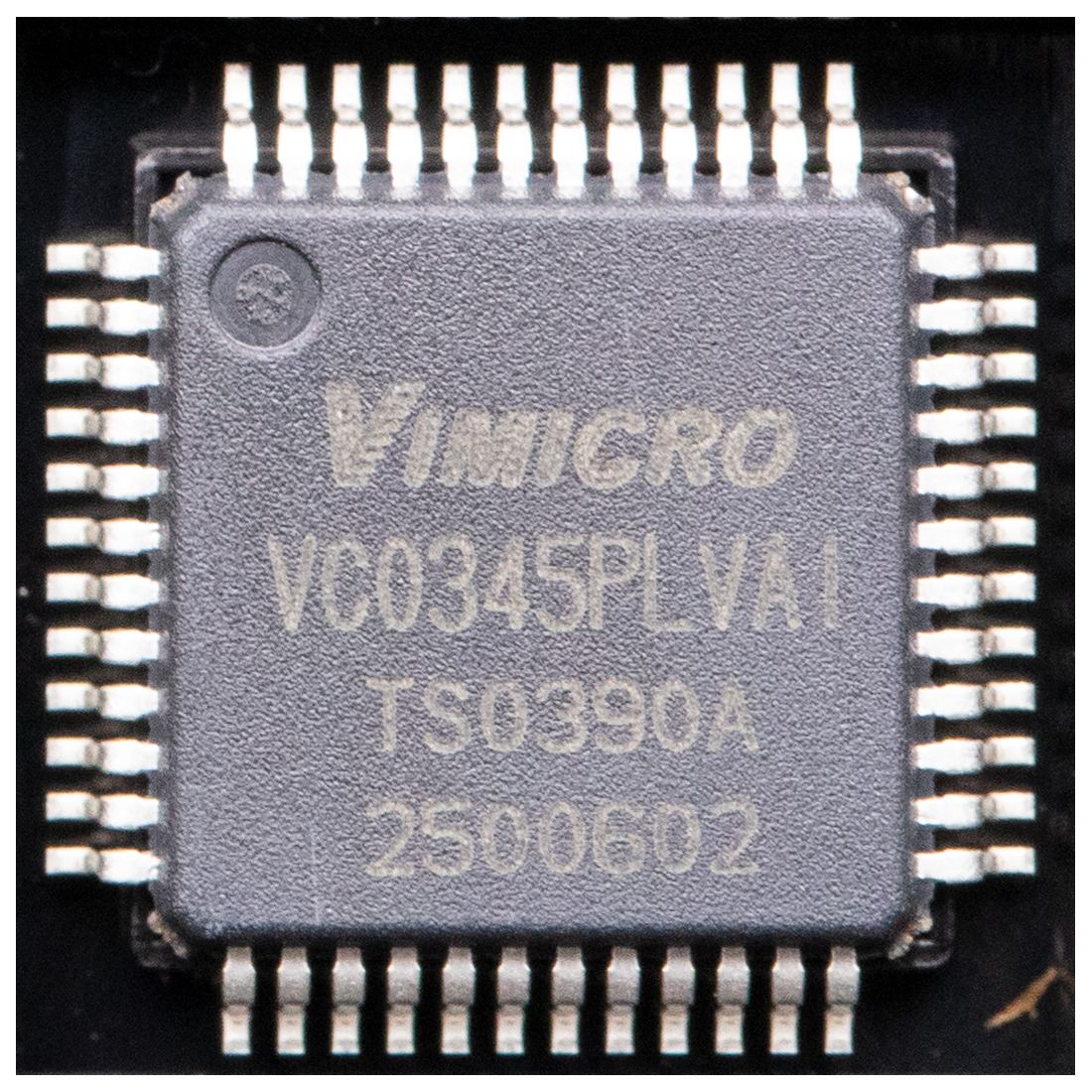

VC0345PL LQFP 中星微VIMICRO低成本IC支持130万像素USB 2.0网络笔记本摄像头主控
VIMICRO
VC0345 USB 2.0摄像头处理器
VC0345是一个低成本的USB 2.0摄像头处理器，针对嵌入式笔记本网络摄像头和标准网络摄像头。 带有可编程传感器主时钟输出，VC0345可以支持最常见的CMOS图像传感器从VGA到130万像素分辨率。 它也是完全兼容的短波紫外线标准。
关键特性
标准
内置USB2.0 HS & FS收发器
内置32KB的OTP内存
支持视频流的ISO IN管道
兼容USB视频类1.1
单片机
内置8051微控制器
内置32KB的OTP ROM用于运行程序
代码
内置4KB SRAM用于数据
支持EEPROM设置和代码
传感器接口
支持CMOS图像传感器
支持传感器与YUV/MJPEG输出
支持并行接口
可编程传感器时钟输出
支持I2C传感器配置
ISP / IPP
没有内部ISP
使用传感器的ISP或软件ISP
视频功能
标准 分辨率 YUV2 MJPEG
VGA 640x480 30fps -
SXGA 1280x1024 7fps -
I / O
USB 2.0高速(设备)
Gpio / PWM / i2c / uart
封装信息
零件号:VC0345TLNA
封装类型:T-QFN 48pin
塑料尺寸:6.5 x 5mm

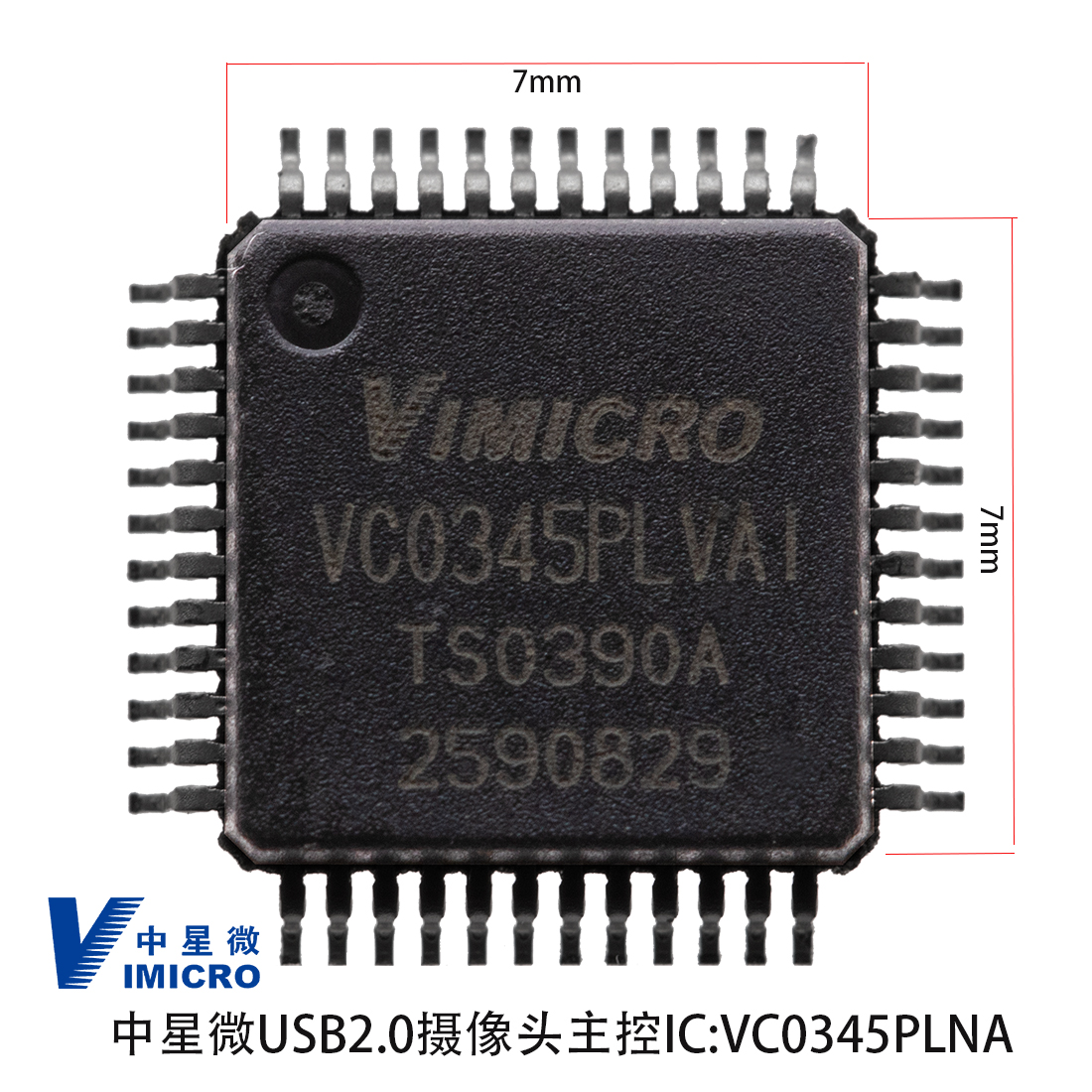

零件号:VC0345PLNA
封装类型:LQFP 48pin
塑料尺寸:7 × 7mm

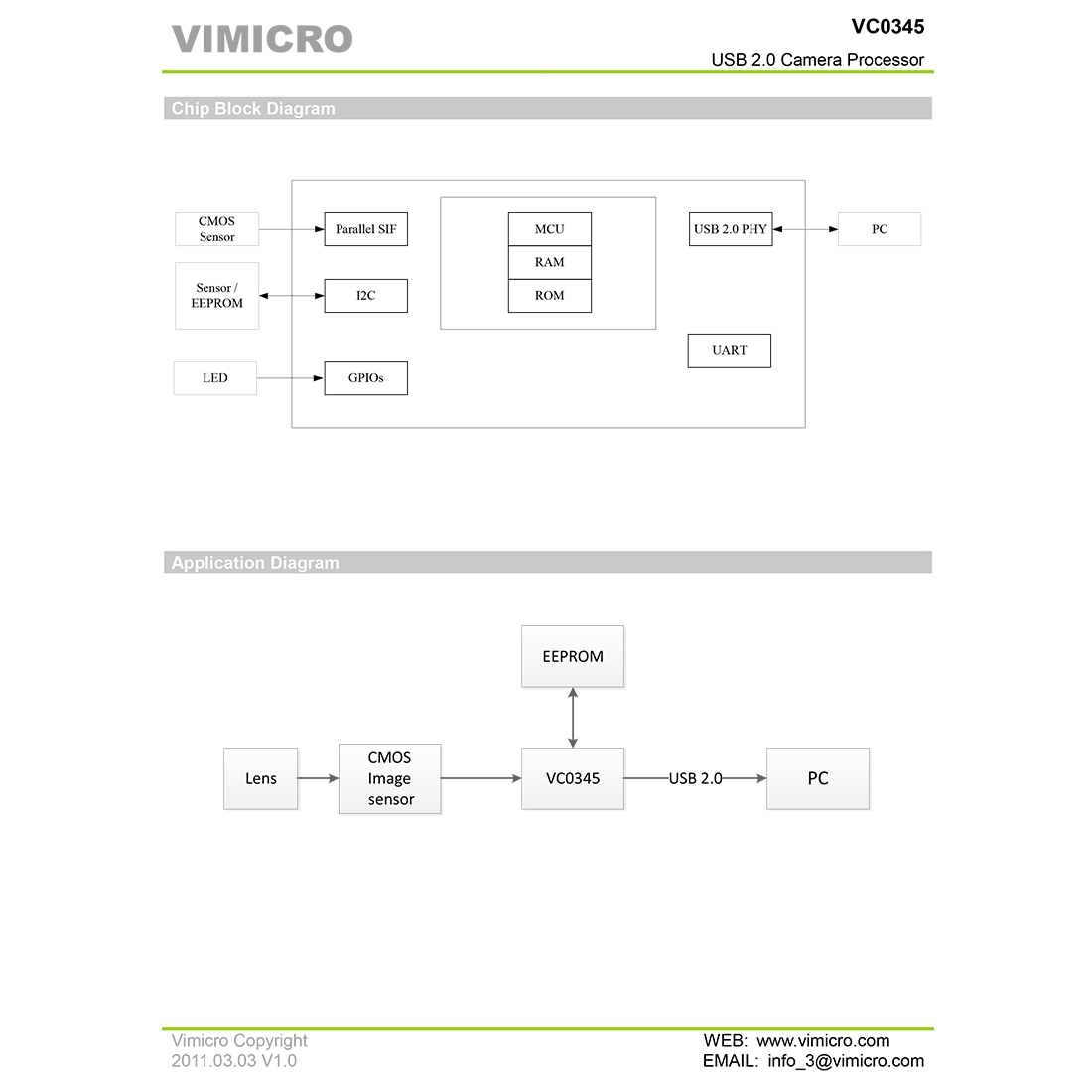

VC0345 USB 2.0 Camera Processor
VC0345 is a low cost USB 2.0 camera processor targeting for embedded Notebook webcam and standard-alone webcam. With a programmable sensor master clock output, VC0345 can support most common CMOS image sensors from VGA to 1.3Mega pixel resolution. It is also fully compliant with UVC standard.
KEY FEATURES
Standards
Built-in USB2.0 HS & FS transceiver
Built-in 32KB OTP memory
Support ISO IN pipe for video streaming
Compliant with USB Video Class 1.1
MCU
Built-in 8051 micro controller
Built-in 32KB OTP ROM for running program code
Built-in 4KB SRAM for data
Support EEPROM for setting and code
Sensor Interface
Support CMOS Image Sensors
Support sensors with YUV/MJPEG output
Support parallel interface
Programmable sensor clock output
Support I2C for sensor configuration
ISP / IPP
No Internal ISP
Use Sensor’s ISP or Software ISP
Video capability
Standard Resolution YUY2 MJPEG
VGA 640x480 30fps N/A
SXGA 1280x1024 7fps N/A
I/O
USB 2.0 High Speed (Device)
GPIO / PWM / I2C / UART
Package Information
Part Number： VC0345TLNA
Package Type： T-QFN 48pins
Plastic Size： 6.5 x 5mm
Part Number： VC0345PLNA
Package Type ：LQFP 48pins
Plastic Size ：7 x 7mm
