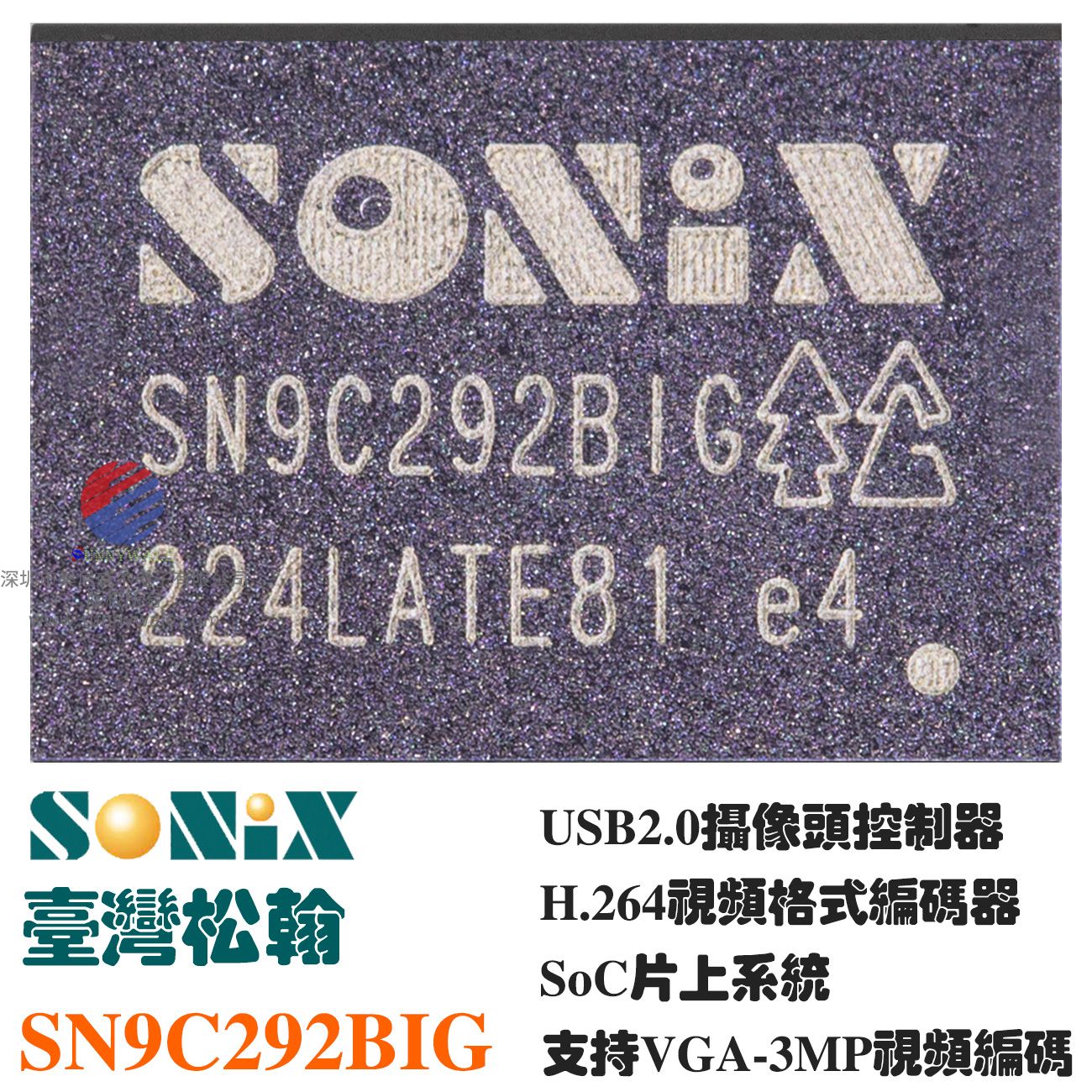

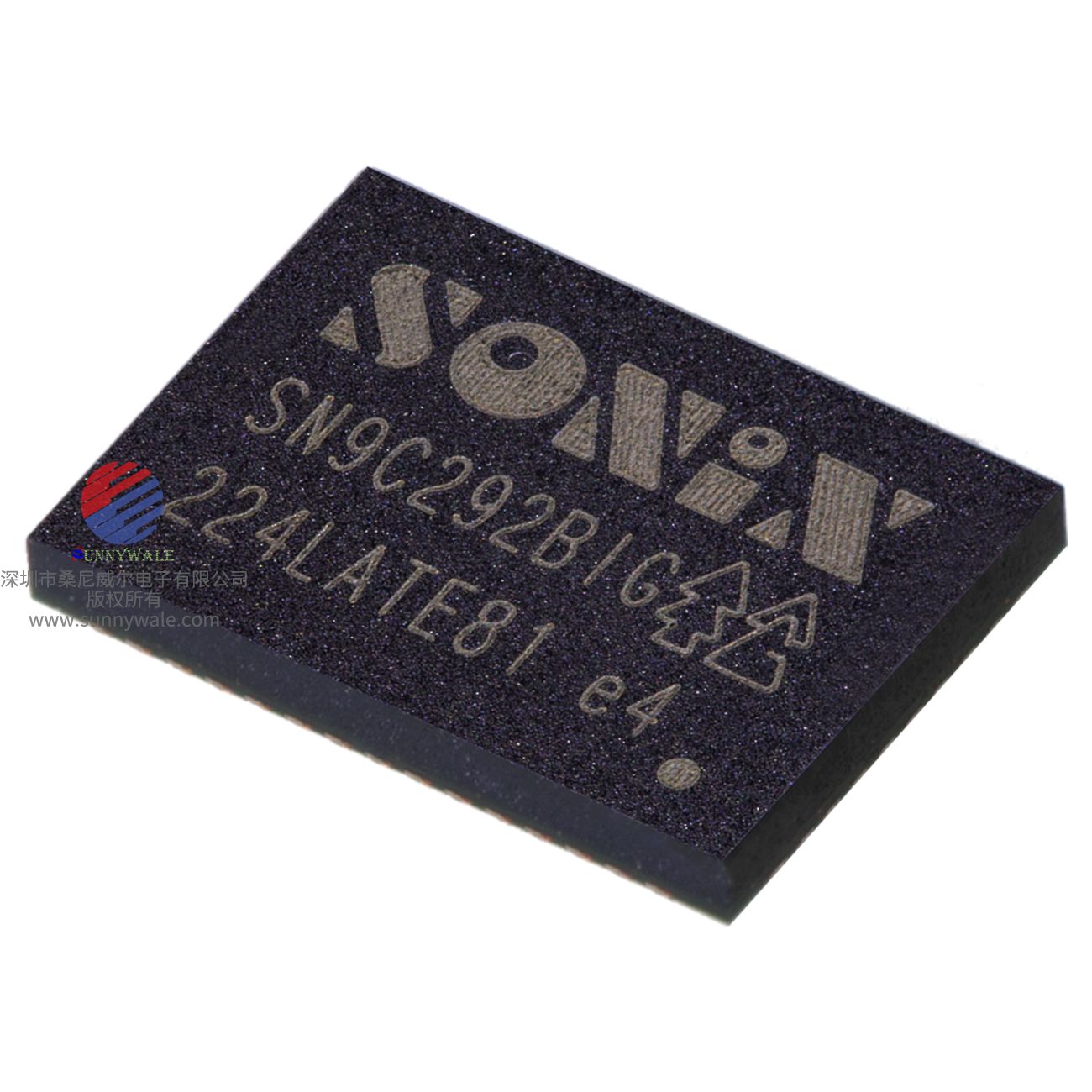

SN9C292BIG松翰SONIX SoC USB2.0 VGA-3MP USB摄像头控制器H.264视频编码器
2020-08-27 21:43:17
点击购买
松翰SONIX SN9C292B方案 松翰SONIX技术支持 , H.264视频编码器，USB2.0摄像头视频控制器，SoC片上系统，支持VGA to 3MP视频图像处理
SN9C292BIG DATASHEET，SONIX摄像头H.264视频编码器， SONIX USB2.0摄像头控制器,支持VGA到3百万像素的松翰ISP，支持工业标准2线串行接口传感器的USB摄像头控制,

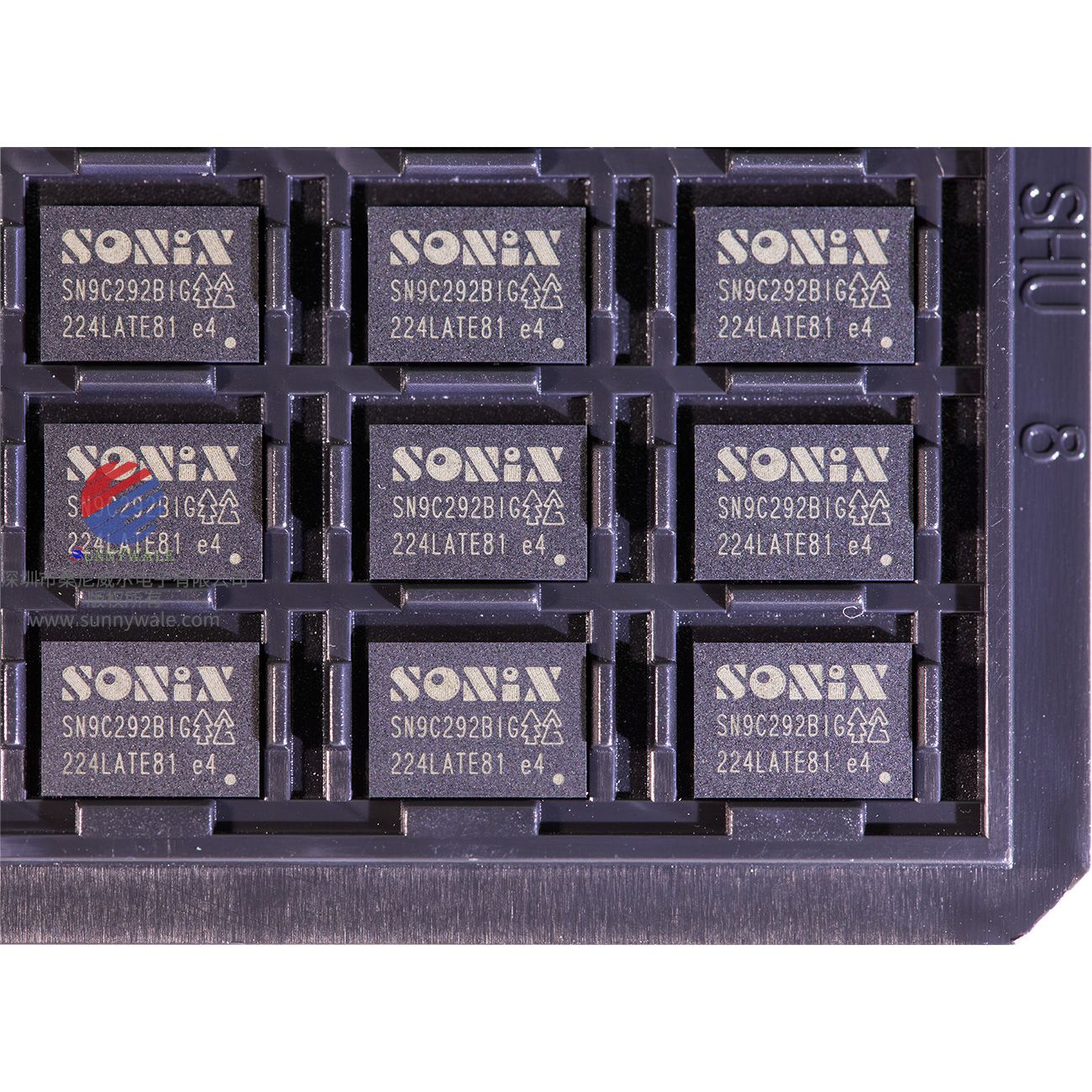

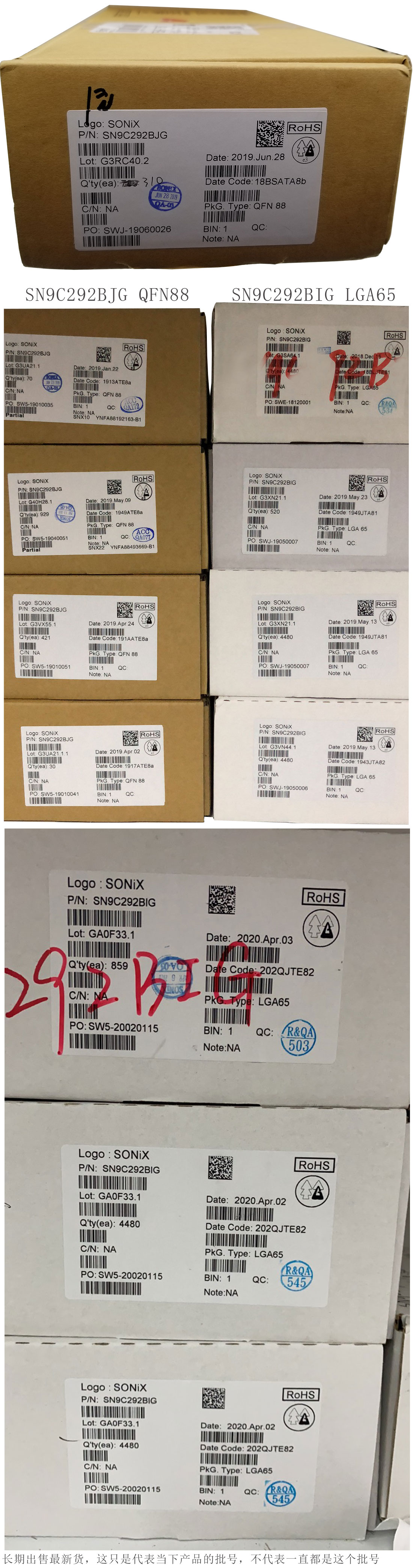

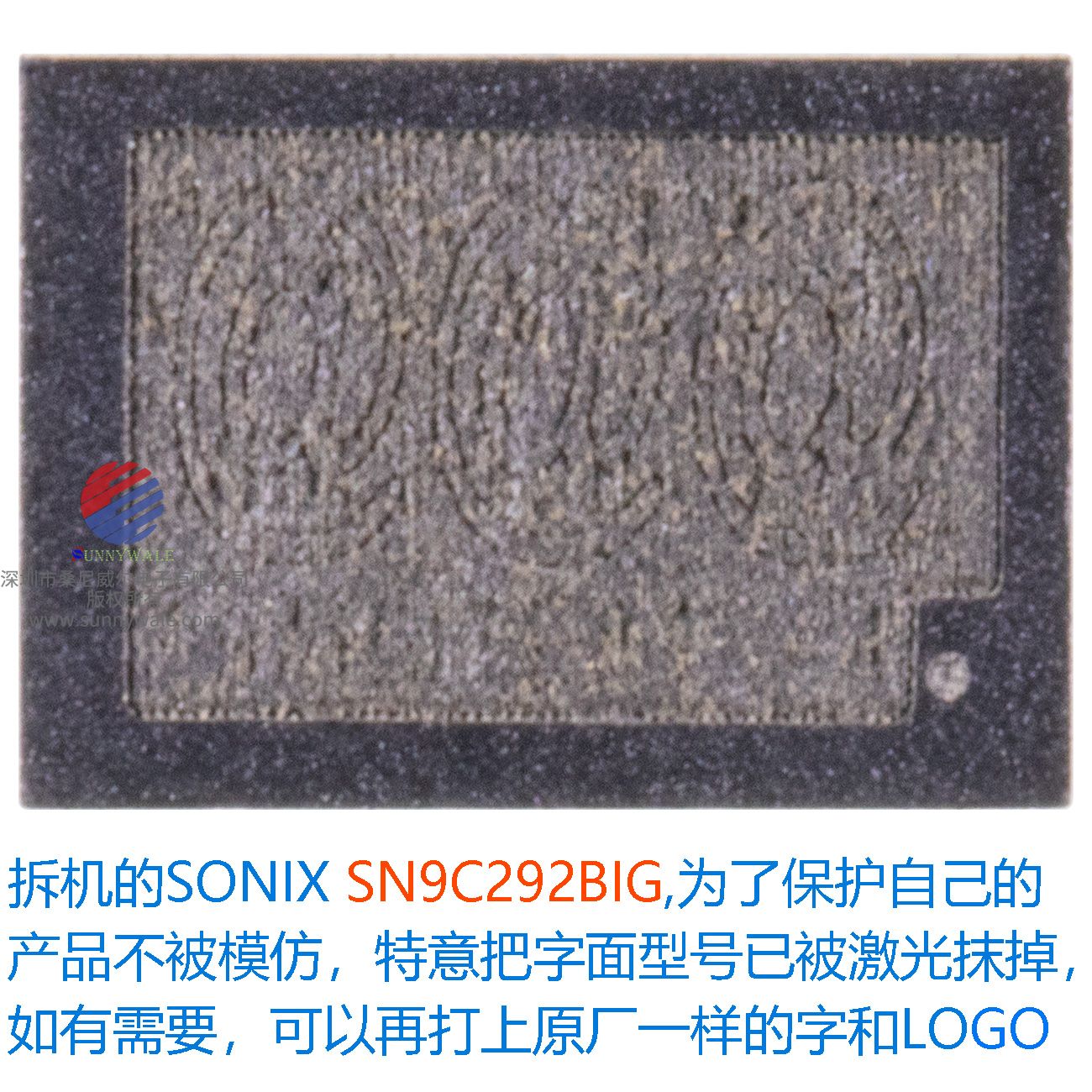

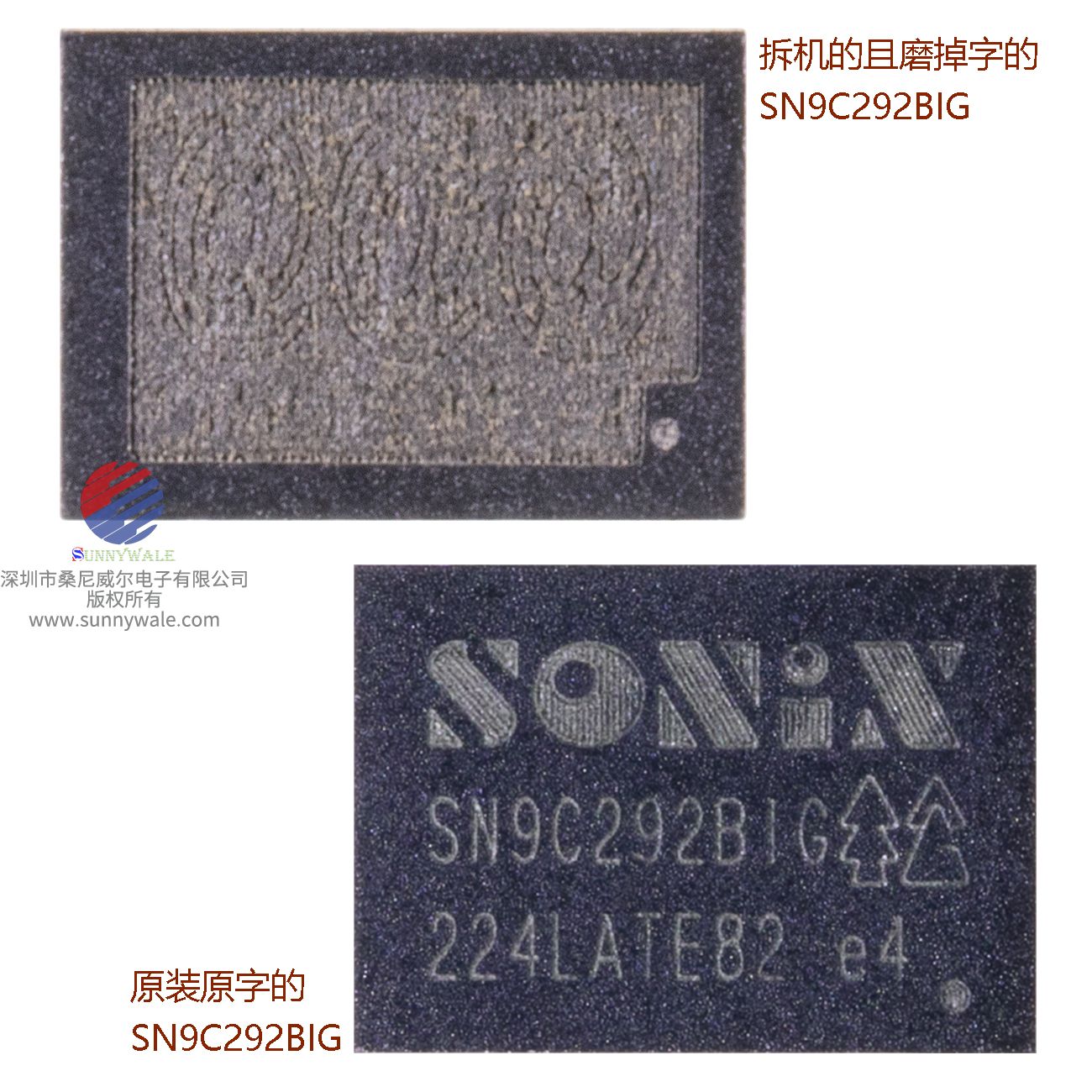

关于产品批号：持续更新，出货都是当年最新批号，跟松翰原厂同步，本页面看到的图片不代表现在出货的批号。
1 一般描述
SN9C292B是一个USB 2.0高速(HS)兼容的PC相机控制器。优越的图像信号处理引擎带来视觉视频体验。高性能的运动jpeg / h.264压缩引擎变压缩比，以满足带宽要求。
SN9C292B兼容USB视频类和音频类。具有集成的传感器界面和色彩处理引擎，它可以支持大多数可用的CMOS传感器范围从VGA到3MP。
SN9C292B由嵌入式微控制器控制，内置3A (AE / AWB / AF)统计。系统结构灵活，由掩模ROM、内部RAM和外部串行闪存组成自定义代码和参数。提供了高度集成的固件体系结构和开发工具包by SONiX，它很容易为第三方实现定制的功能。
2 功能
2.1系统
※ 3.3 v(模拟、I / O), 1.8 v (DDR) & 1.2 v(核心)外部电源是必要的
※ 暂停的低功耗待机和预览模式
※ 输入振荡频率是12 mhz
※ 内置锁相环内部时钟的一代
※ 使用外部串行flash存储自定义代码和数据(默认128 kb)
※ 宽串行闪存控制器速度与相位检测60 MHz
※ 不需要外部RAM

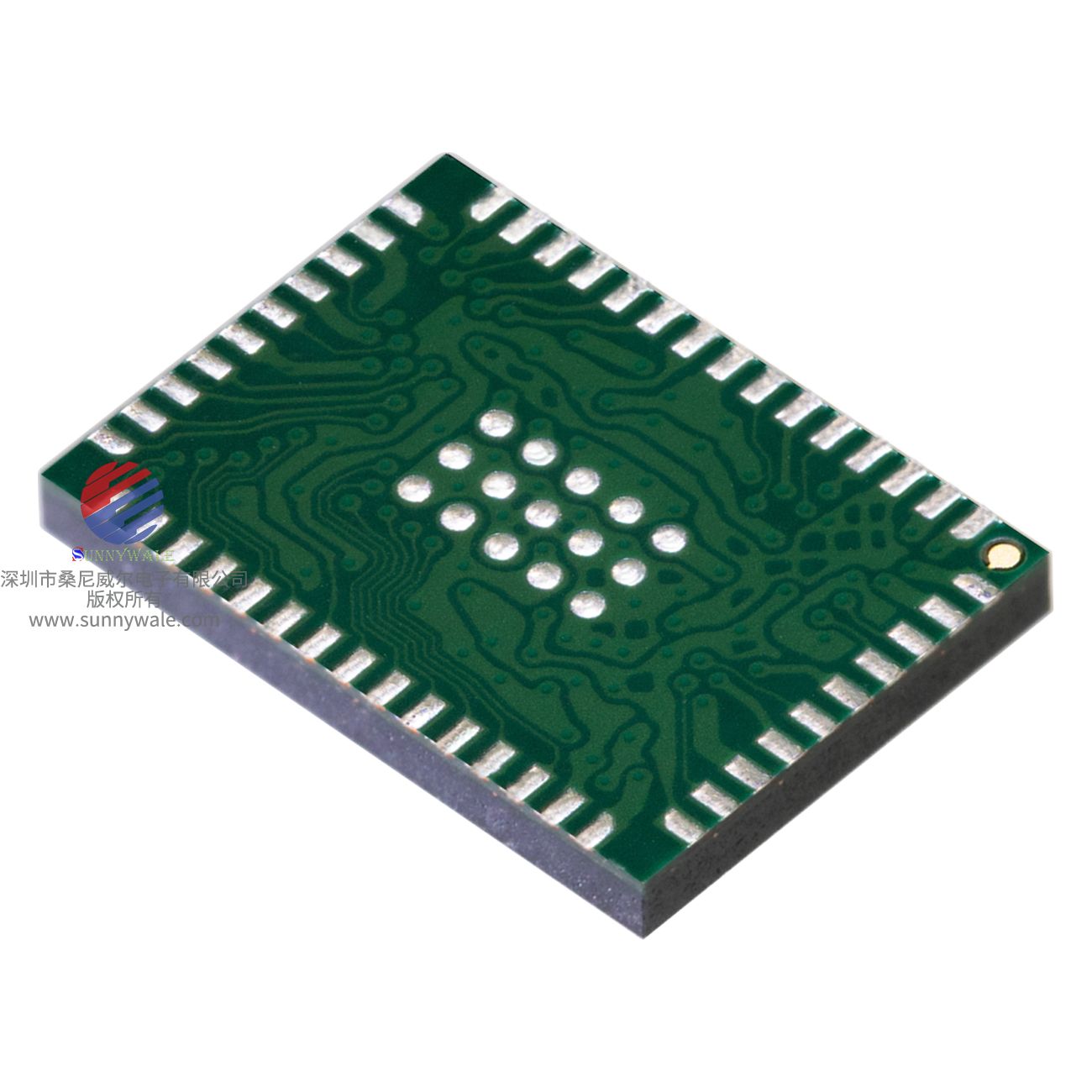

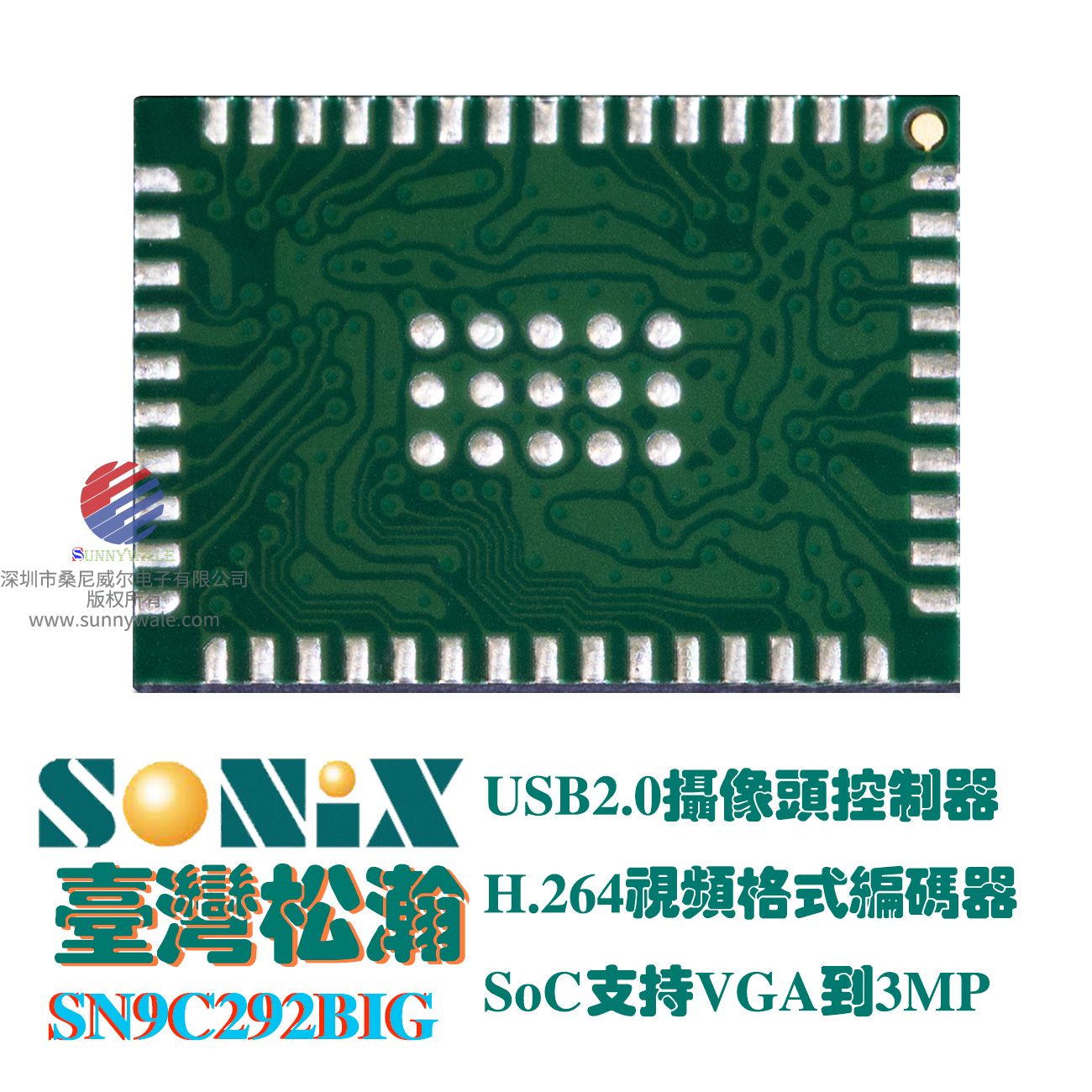

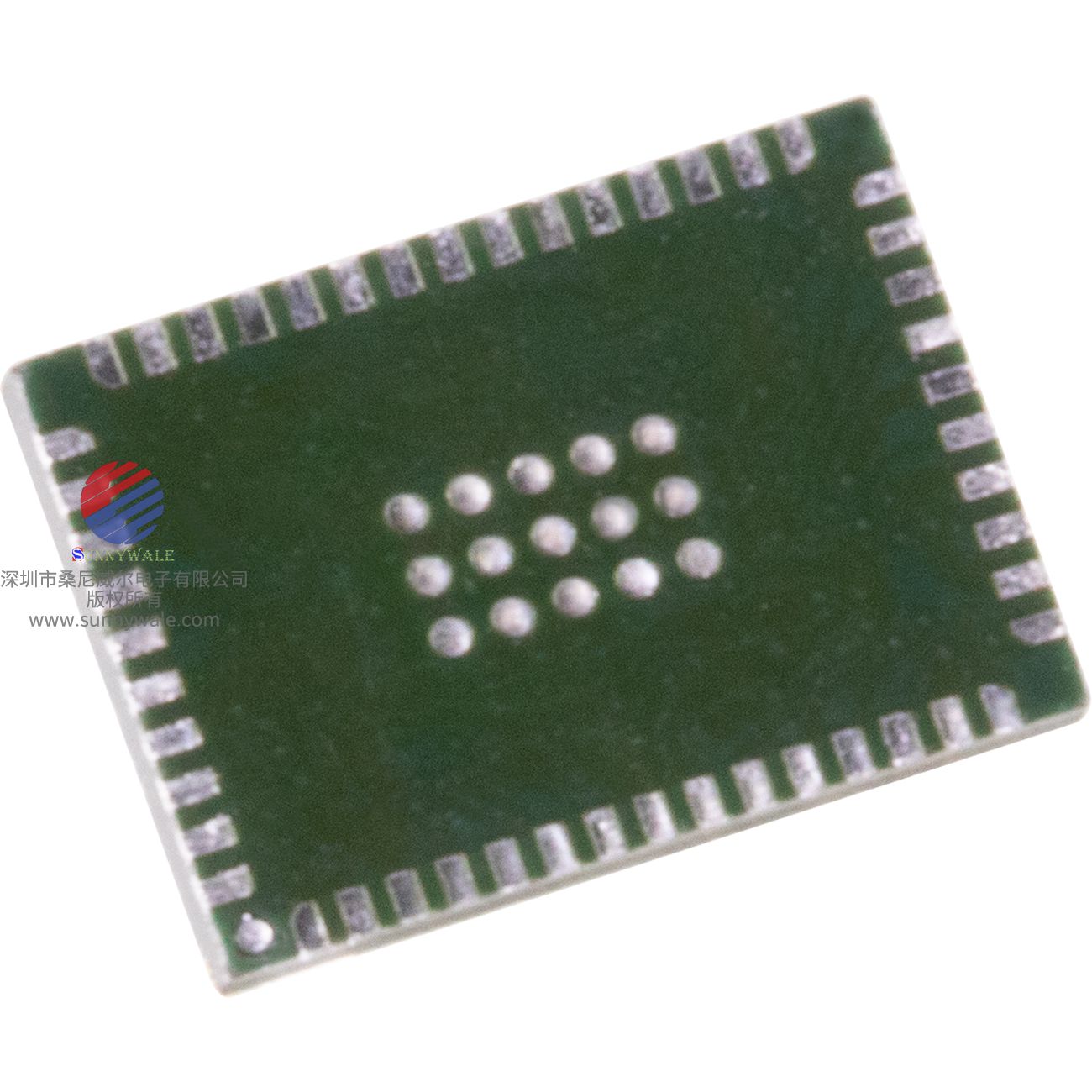

※ 65 pin (使用1.8 v LDO) LGA 7.0 mmx5.0mm / 88 pin QFN(使用1.8 v LDO)10.0 mmx10.0mm封装
※ 总共9 GPIOs (3 GPIOs预定义的领导控制,串行flash写入保护,和传感器复位)
2.2通用串行总线控制器
※ 高速和全速USB 2.0兼容
※ USB视频类的1.1/1.5
※ USB音频类1.0兼容
※ USB2.0 HS / FS汽车感和开关
※ USB FS模式和USB断开是可编程的
※ 6端点:1控制管,2中断IN ，3 Isochronous-IN (MJPEG / YUY2,H.264流, 音频流)6交替设置视频接口
2.3传感器接口
※ 支持QXGA ,3MP (2048 x1536),全高清FHD (1920 x1080), UXGA (2MP: 1600 x1200), SXGA(1280x1024)，高清HD(1280x720)， VGA (0.3MP, 640x480) CMOS ISP/拜耳原始传感器.
※ 支持YUY2从传感器图像数据格式(最大 96M像素/秒，包括仿真)
※ 支持原始(Bayer-Pattern)从传感器图像数据格式(max 96像素/秒包括仿真)
※ 支持工业标准2线串行接口传感器控制
2.4颜色处理
※ AE直方图统计数据
※ 自动白平衡AWB窗口统计数据
※ 自动对焦AF边缘统计
※ 动态缺陷像素消除
※ 网镜头阴影补偿R / G / B通道分开。
※ 颜色插值与低通滤波器(更少的假彩色)
※ 个人数字颜色控制R / Gr / Gb / B通道
※ 个人数字颜色为Y / Cb / Cr通道增益控制
※ 像素偏移(光学黑色)赔偿R / Gr / Gb / B通道
※ 可编程伽马表RGB通道
※ 可编程的颜色转换矩阵R / G / B输入
※ 可配置的降噪
※ 边缘的去颜色混叠
※ 可配置的边缘增强
※ 可编程伽马表Y通道
※ 可配置窗口函数处理后图像
※ 可编程色相和饱和度
2.5扩展引擎
※ 精细标量为最大1/256下降和x4上升
※ QXGA / UXGA / 1080 p / 720 p传感器、比例和窗口函数提供 相似视角可用于1080P/ SXGA / 720P / SVGA / VGA / QVGA / QQVGA输出格式
※ 缩放和帧速率调整引擎分别控制了YUV视频/ MJPG和h.264 视频流
2.6 JPEG编码器
※ 内置JPEG编码器支持USB视频类MJPEG负载
※ JPEG格式YUV420 / YUV422基线
※ 128字节编程量化表Y和C调节压缩比
2.7 H.264编码器
※ 简介:主要剖面、水平:4.1
※ 内置h.264 MPEG2-TS编码器支持USB视频类
※ 内置h.264 Skype-TS编码器支持USB视频类
※ 内置h .264编码器支持USB视频类微软UVC V1.5驱动器
※ 支持UVC 1.1
※ 可调QP Y和C提供可编程的压缩比
※ 支持多个流(SONiX专有驱动程序)
※ I & P图片类型
※ CAVLC / CABAC熵
※ 完全支持4 x4(9模式)和16 x16(4模式)内部预测模式
※ 完全支持16 x16、16×8、8 x16, 8×8、8 x4, 4×8和4 x4帧间预测模式
※ Hadamard SAD(饱和的)Quarter-Pixel运动估计
2.8视频/静态图像
※ 输出视频/静态图像格式:
※ USB视频类未压缩YUY2载荷(16位/像素)
※ USB视频类MJPEG负载
※ USB视频类h .264负载
※ USB视频类MPEG2-TS负载
※ Skype-TS载荷
※ 静态图像捕获UXGA,还能够支持短波紫外线图像捕获方法1/2

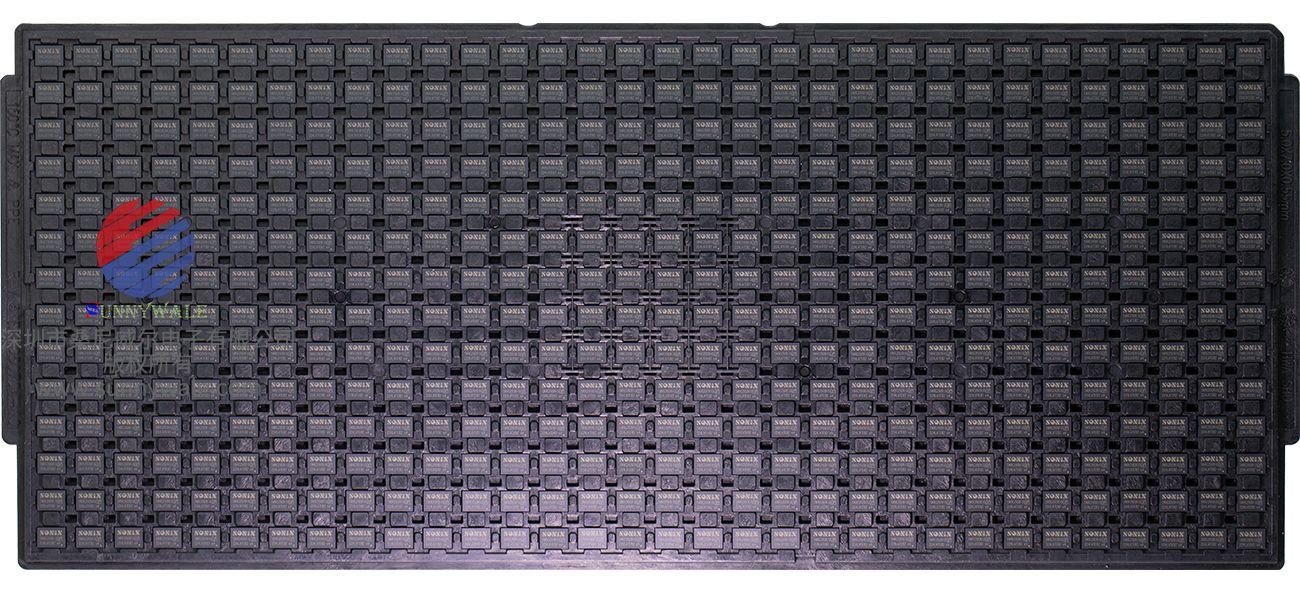

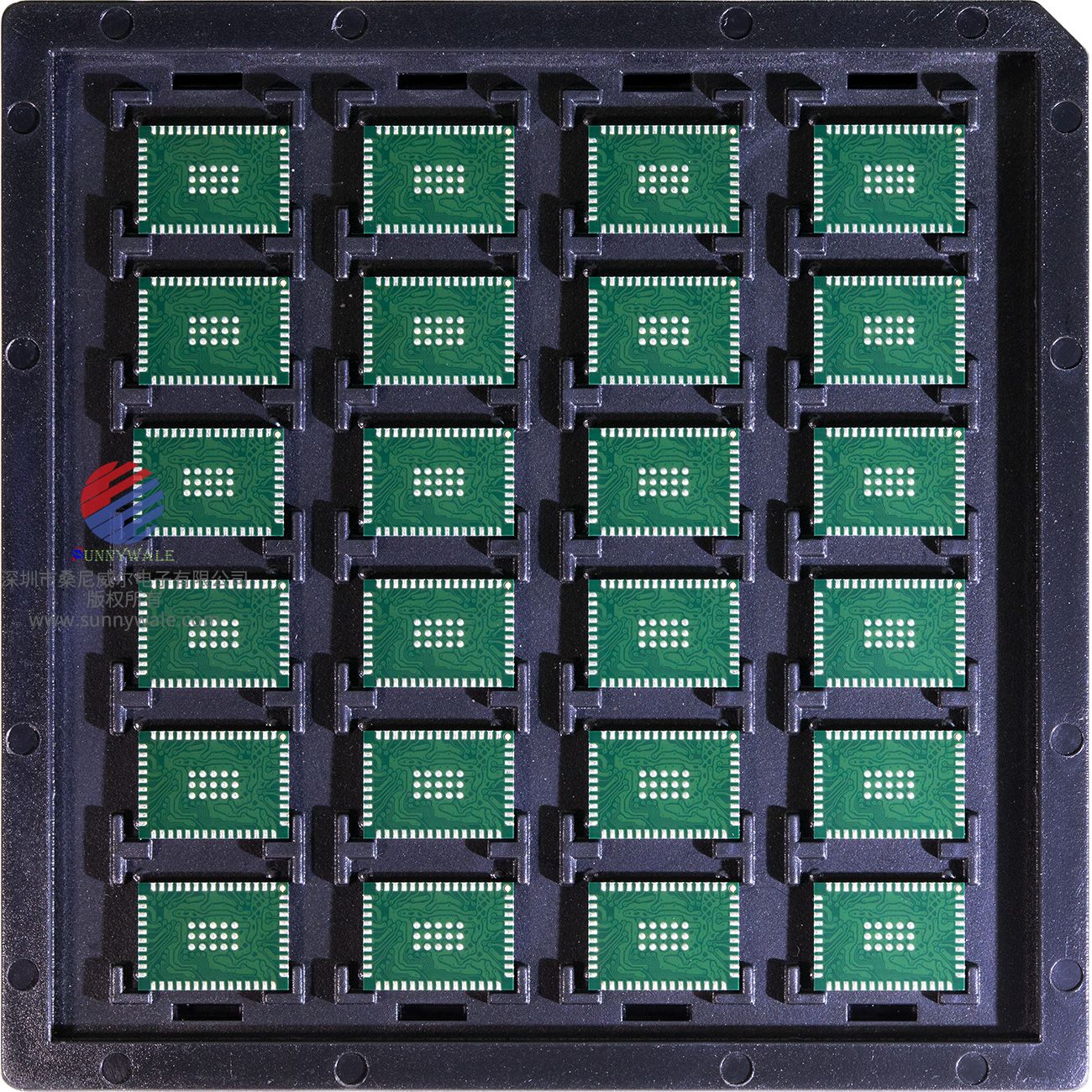

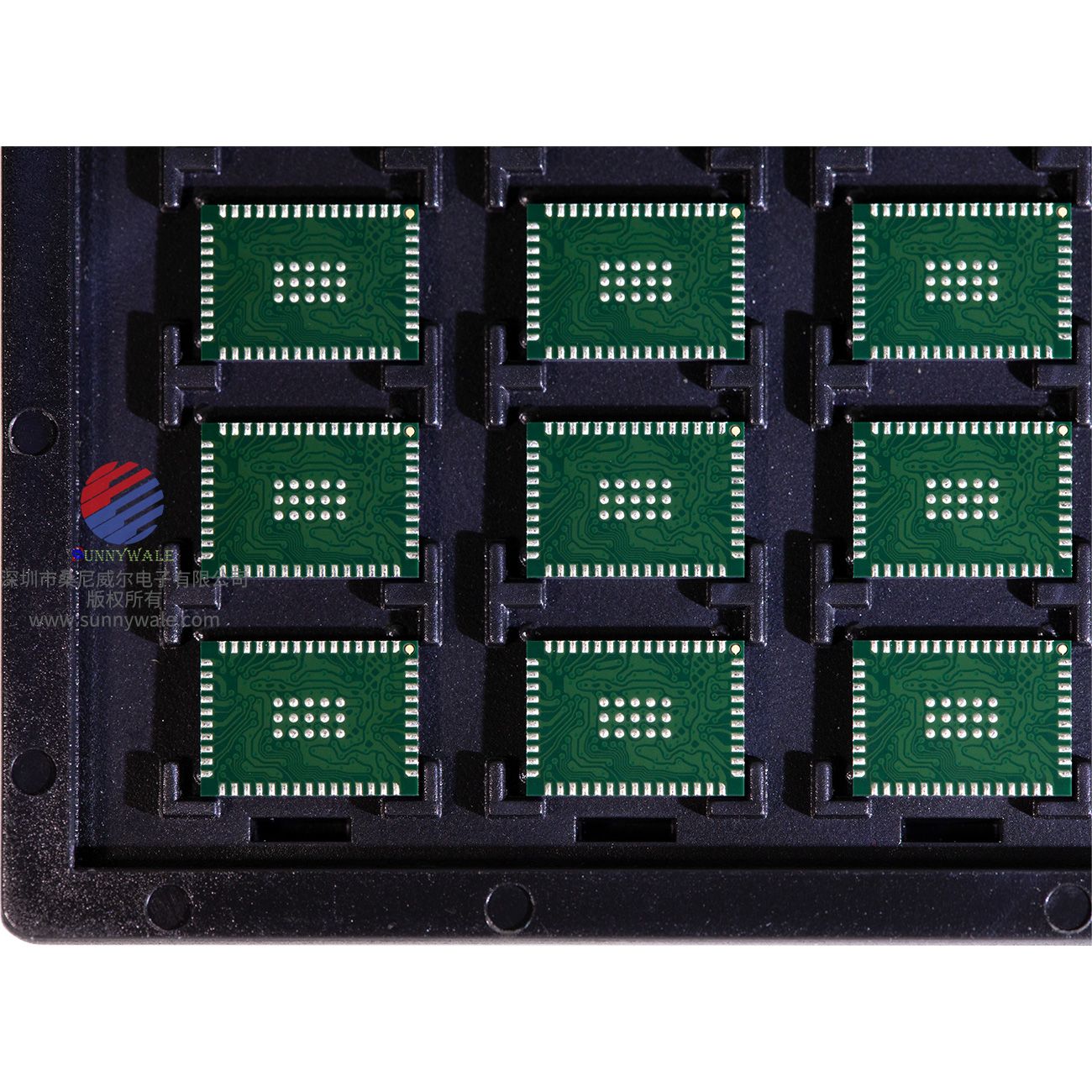

一盘448个，一包4480个，可任意数量购买
