SN9C5256AJG SONIX 松翰USB2.0摄像头控制器，超小型USB PC摄像头主控，YUV2视频编码器
2019-05-14 04:11:07
点击购买
SN9C5256AJG datasheet，SONIX USB2.0摄像头控制器，松翰USB主控特约经销商商，松翰超小型USB PC摄像头控制器，SONIX YUV2视频编码器
USB 2.0视频PC摄像头控制器
1，般描述
SN9C5256是一个USB 2.0高速(HS)兼容的PC相机控制器。低功耗设计提供在设备待机、运行、甚至高性能状态下极低的消耗。较低的热设计使平台内模块工作温度在合理范围内。SN9C5256是完整的兼容USB视频类。支持的操作系统包括Windows XP, Windows Vista，Windows 7和即将推出的Windows 8。
新一代图像信号处理引擎带来视觉视频体验。高性能运动jpeg压缩引擎采用可变压缩比来更好地考虑带宽要求输出MJPG数据格式。它也是一款高性能、高转速引擎 YUV 未压缩的数据格式。与集成的传感器接口和颜色处理引擎，它可以支持大多数可用的CMOS传感器范围从VGA到QXGA。它由嵌入式微控制器控制3A (AE / AWB / AF)的统计数据是内置的。为了降低BOM成本和PCB面积，SN9C5256集成了2个传感器电源稳压器。一个是模拟部分，另一个是输入输出电源。此外，内置时钟合成器的性能和省电，使它是不需要外部晶体的。
为了完全满足超极笔记本的要求，SN9C5256最重要的一点就是节约功耗比以前的后端少40%。支持低功耗管理睡眠状态(LPM L1)来保存主机控制器的功耗。QFN46 4.5x6.5mm的封装尺寸也适用于超薄型设计。
该系统由掩模ROM、内部RAM和外部串行闪存组成自定义代码和参数。拥有高度集成的固件体系结构。开发工具包由SONiX提供，第三方很容易实现定制功能。
2，功能
2.1系统
需提供3.3V、1.2V电源(核心电源1.2V后端IC提供)
超低功耗;待机30mA <断电时0.5mA
不含传感器消耗)
内置时钟合成器的性能和节能
内置PLL内部时钟的产生
使用外部串行闪存存储定制的代码和数据
不需要外部RAM
1.8V输出电源，提供CMOS传感器的I/O电源
2.8V输出电源为CMOS传感器提供模拟电源(2.7V~3.3V由FW控制设置)
46个引脚QFN封装
2.2通用串行总线控制器
USB 2.0高速和全速兼容
USB视频类1.1兼容
USB2.0 HS/FS自动检测和开关
USB FS模式和USB断开可编程
USB低功耗管理休眠状态与RTD3
4个端点:控制管道，UVC中断在和同步在(视频，最大24MB/s)
视频流接口的6种备用设置
2.3传感器接口
支持QXGA(3.0MP, 2048x1536)， FHD(2.0MP, 1920x1080)， UXGA(2.0MP, 1600x1200)，SXGA(1.3MP, 1280x1024)， HD(1.0MP, 1280x720)， VGA(0.3MP, 640x480) CMOS ISP传感器
支持YUY2和原始(拜耳模式)图像数据格式从传感器
输出时钟:480/(m*n) MHz输出时钟要求CMOS硅传感器。
最高可接受96Mhz像素时钟
支持工业标准的2线串行接口的传感器控制
2.4颜色处理
AE直方图统计数据
AWB窗口数据
AF边缘窗口统计
动态缺陷像素消除
R/G/B通道的镜头阴影补偿
低通滤波器
个别数字彩色增益控制R/Gr/Gb/B频道
单独数字彩色增益控制Y/Cb/Cr通道
R/Gr/Gb/B通道的像素偏移(光学黑)补偿
可编程的伽马表为RGB通道
可编程的颜色转换矩阵为R/G/B输入
可配置的降噪
边缘的去颜色混叠
可配置的边缘增强
可编程的伽马表为Y通道
可配置窗口功能后处理图像
可编程的色调和饱和度
自动伽玛为背光预览
MSOC的自动频率
2.5扩展引擎
Y/Cb/Cr按比例缩小
针对QXGA / UXGA / SXGA / VGA传感器，提供组合缩放和窗口功能QXGA / FHD / UXGA / SXGA / HD / SVGA / VGA / CIF / QVGA / QCIF / QQVGA输出格式视角相似
精洁(128/m, m:128 ~ 2047)
2.6 JPEG编码器
JPEG YUV422基线格式
内置的JPEG编码器支持USB视频类MJPEG有效负载
Y和C的128字节量化表提供了可编程的压缩比
2.7视频/静态图像
输出视频/静态图像格式:
USB视频类未压缩YUY2有效负载(16位/像素)
USB视频类MJPG有效负载
在USB2.0高速模式下，视频流可达30fps@FHD。
静态图像捕获到QXGA，并能够支持UVC 1/2静态图像捕获方法
2.8帧率
考虑USB带宽限制的帧速率
正常分辨率@ USB高速
输出格式 QXGA FHD UXGA SXGA HD SVGA VGA CIF QVGA QCIF
YUY2 3fps 5fps 6fps 9fps 12fps 25fps 30fps 30fps 60fps 60fps
MJPEG 24fps 30fps 30fps 60fps 60fps 120fps 120fps 120fps 120fps 120fps
考虑传感器特性的帧速率
最大帧率是由传感器在可接受的最大像素时钟下输出的帧数来决定的
2.9 GPIO
3 . GPIOs预设有LED控制、flash串行写保护、传感器复位。
GPIO_3内部拉低(H:MIPI;L:平行)..
2.10 微控制器和USB设备功能
内置8032微控制器与3K字节数据存储器，和最大的CPU时钟率是24 Mhz
从外部串行闪存加载扩展F/W到64KB。
从外部串行闪存加载VID/PID，制造商，产品和序列号字符串。
从外部串行闪存加载UVC参数定义。
F/W可从PC升级
强制USB在FS模式/强制USB断开连接
在H/W窗口结束时中断
CPU监视狗
2.11 USB视频类预定义
亮度控制(UVC定义)
对比度控制(UVC定义)
色调控制(UVC定义)
饱和度控制(UVC定义)
锐度控制(UVC定义)
伽马控制(UVC定义)
隐私控制(UVC定义)
视频流上的LED指示灯
UVC扩展单元支持
2.12平台支持
Microsoft Windows XP 32位SP2，Microsoft Windows XP 64位，Microsoft Windows Vista 32位，Microsoft Windows Vista 64位，Microsoft Windows 7 32位，Microsoft Windows 7 64位，Microsoft Windows 8
Mac - OS X 10.4.8或更高版本
带UVC驱动程序的Linux(开放源码在http://linux-uvc.berlios.de/)

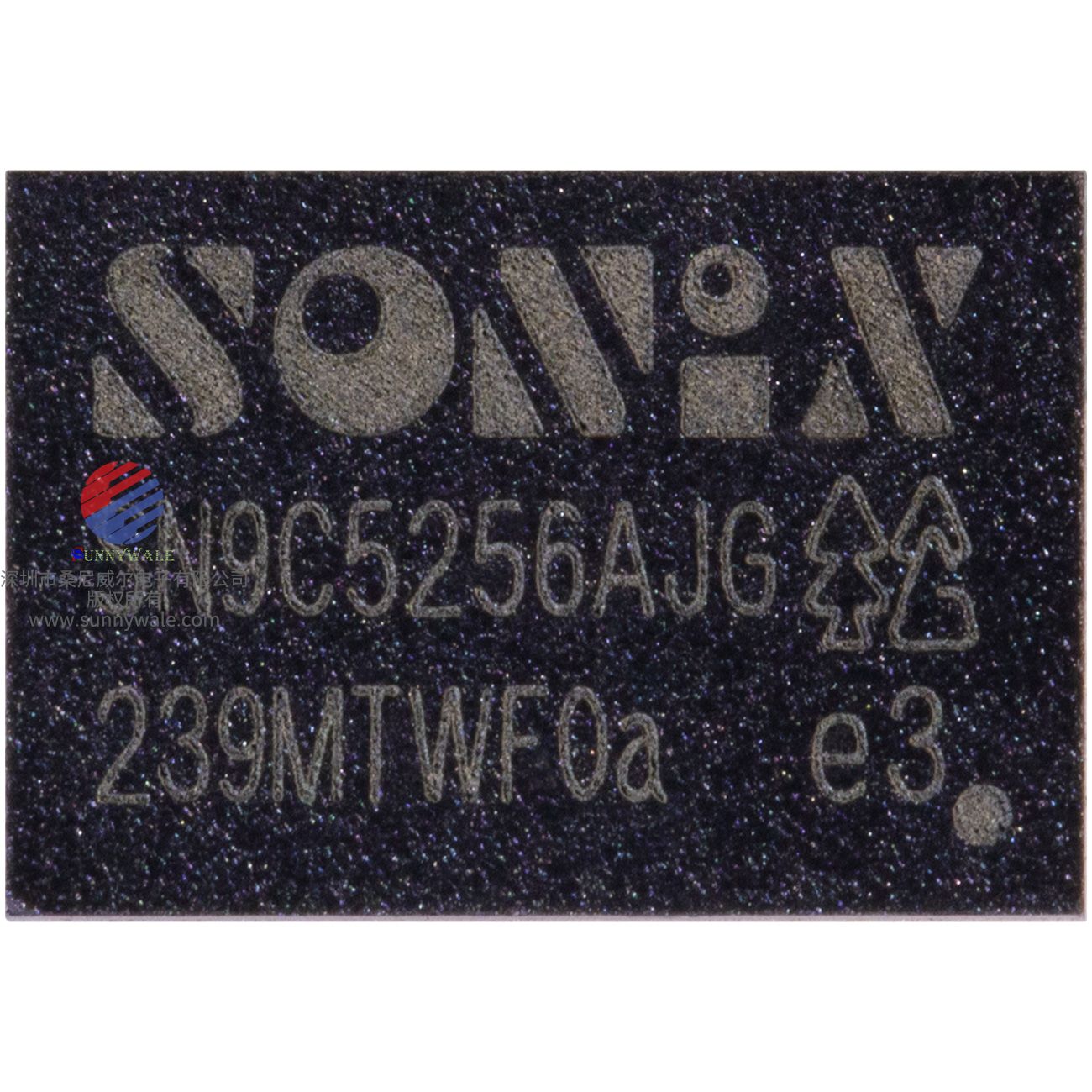

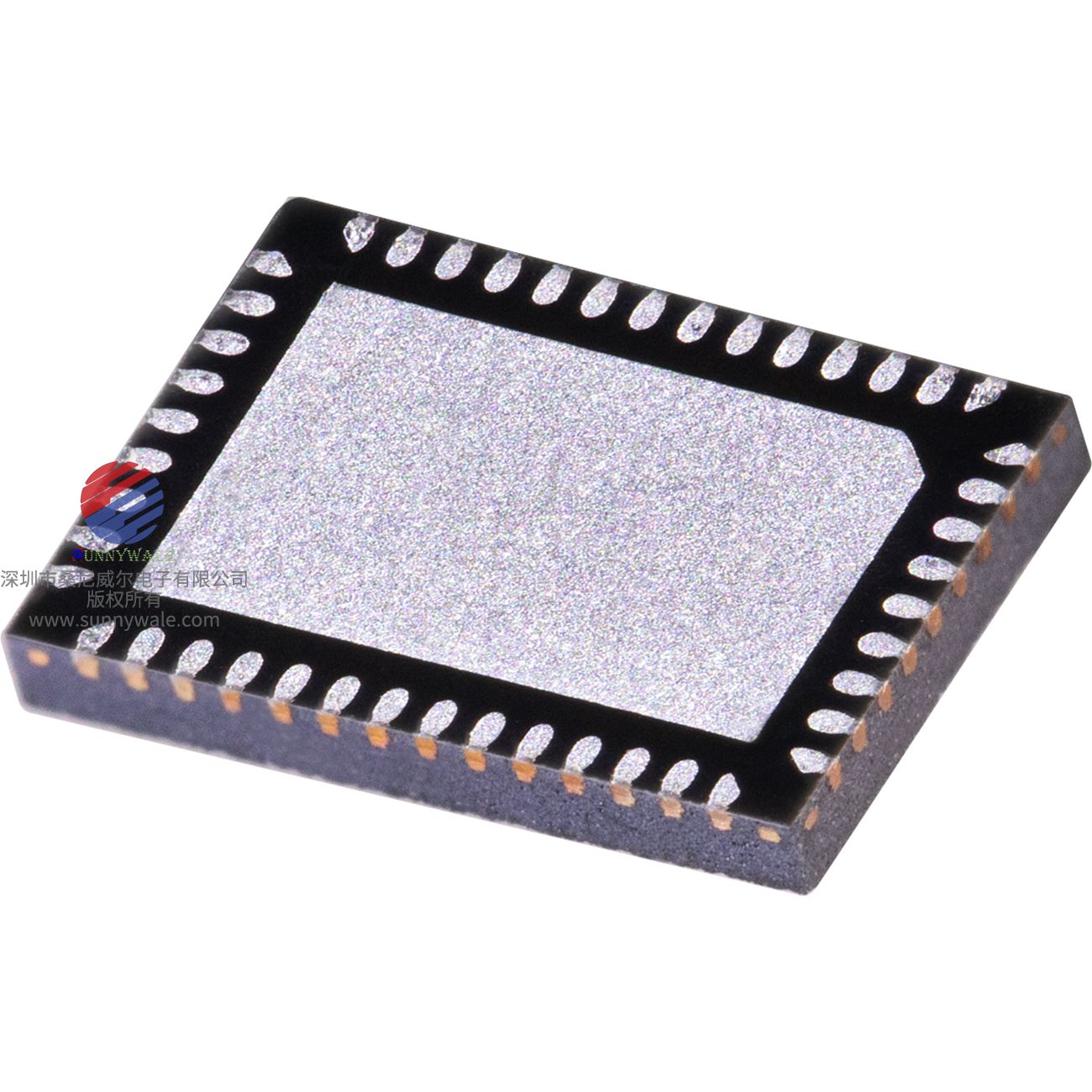

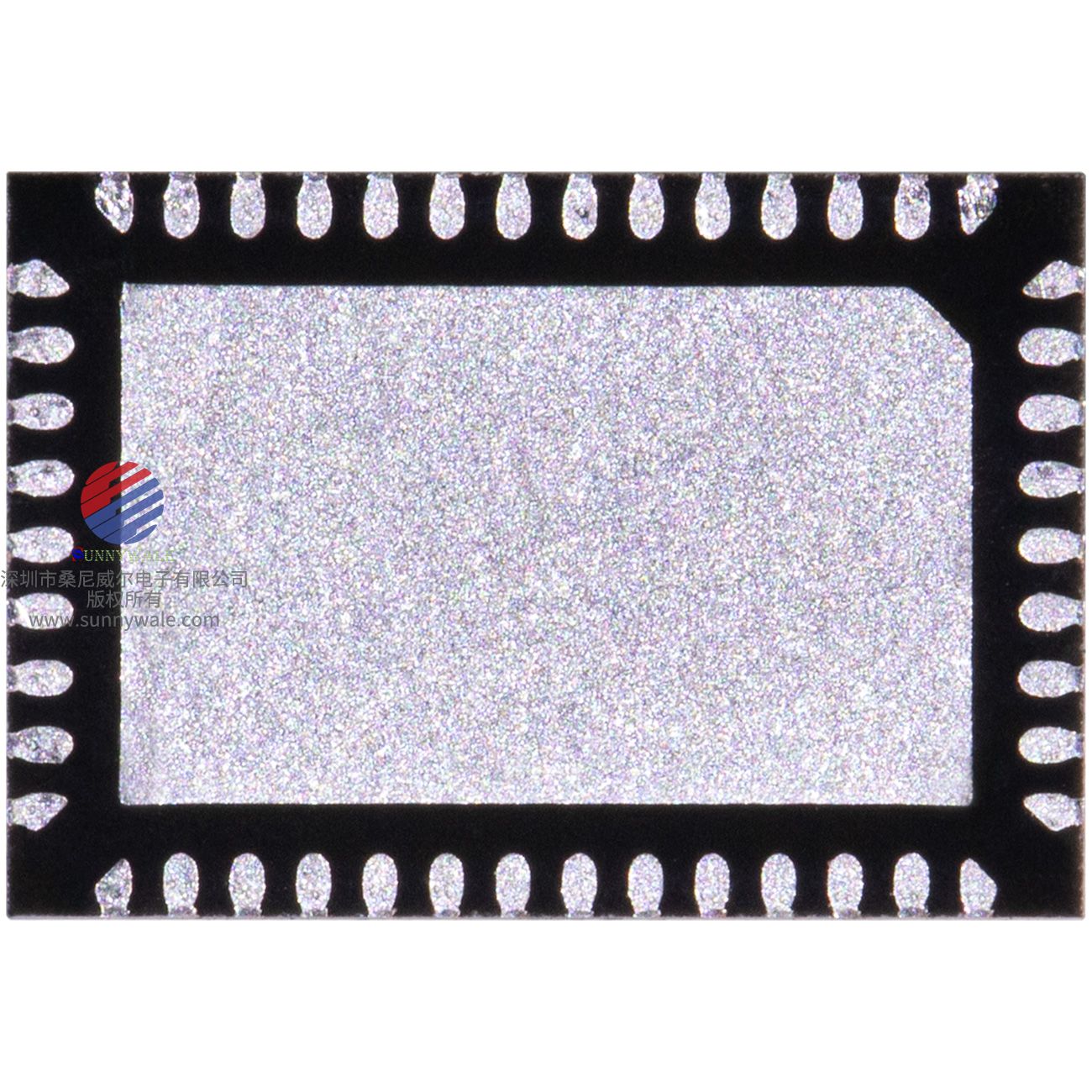

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
