AR0144CSSM20SUKA0-CRBR 安森美ONsemi 1/4英寸1280x800 1Mp 720P@66fps CMOS数字弱光红外低照度黑白单色图像传感器,具有全局曝光快门,MIPI或并行接口输出,用于扫描
AR0144CSSM20SUKA0-CRBR datasheet， ONsemi 1/4英寸全局快门曝光SENSOR，1280x800 1Mp 720P 66帧CMOS传感器，数字弱光红外低照度图像传感器，具有全局曝光快门，MIPI或并行接口输出，用于扫描仪和机器视觉工业检测相机的sensor
AR0144CSSM20SUKA0-CRBR 特性
● 卓越的弱光和红外性能
● 高清视频（720p60）
● 2通道MIPI或并行数据接口
● 自动黑电平校准（ABLC）
● 感兴趣区域（ROI）可编程控制
● 水平和垂直镜像，窗口和像素分割
● 片上自动曝光控制任何可编程的ROI
● 5x5统计引擎，任何可编程的ROI
● 行、列跳跃模式灵活控制
● 片上从属或触发同步模式
● 内置频闪控制
● 片内锁相环（PLL）
● 片上从属或触发同步模式
AR0144CSSM20SUKA0-CRBR 应用
● 条形码扫描器
● 手势识别
● 3D扫描
● 位置跟踪
● 虹膜扫描
● 增强现实
● 虚拟现实
● 生物识别技术
● 机器视觉
AR0144CSSM20SUKA0-CRBR 一般的描述
AR0144是一款1/4英寸1.0 Mp CMOS数字图像传感器，具有1280H x 800V的有源像素阵列。它 采用了一个新的创新的全局快门像素设计优化准确和快速捕捉移动场景。该传感器在低光和明亮的场景中都能产生清晰、低噪点的图像。它包括先进的相机功能，如自动曝光控制，窗口，行跳过模式，列跳过模式，像素分割和视频和单帧模式。它可以通过一个简单的双线串行接口进行编程。AR0144产生非常清晰，锐利的数字图像，其捕获连续视频和单帧的能力使其成为广泛应用的完美选择，包括扫描和工业检测。
表1：AR0144CSSM20SUKA0-CRBR 关键参数
参数 / 典型值
● 光学格式：1/4英寸（4.5毫米）
● 有效像素：1280H × 800V = 1.0 Mp
● 像素尺寸：3.0μm
● 滤色器阵列：RGB拜耳或单色
● 主射线(CRA)角度：0°或20°
● 快门类型：全局快门
● 输入时钟范围：6 - 64mhz
● 输出像素时钟（最大）：74.25 MHz
● 输出
⊙ 串行MIPI， 2通道
⊙ 并行12位
● 帧速率
⊙ 全分辨率60fps
⊙ 720p 66 FPS
● 响应率
⊙ 单色3.6 V/lux-sec
⊙ 彩色3.1 V/lux-sec
● 信噪比最大: 38db
⊙ 动态范围：63.9 dB
● 电源电压
⊙ I/O:1.8或2.8 V
⊙ 数字：1.2 V
⊙ 模拟量：2.8 V
● 功耗：<250mW
● 工作温度
⊙ -40°C至+85°C（环境）
⊙ -40°C至+105°C（交叉点）
● 封装选项

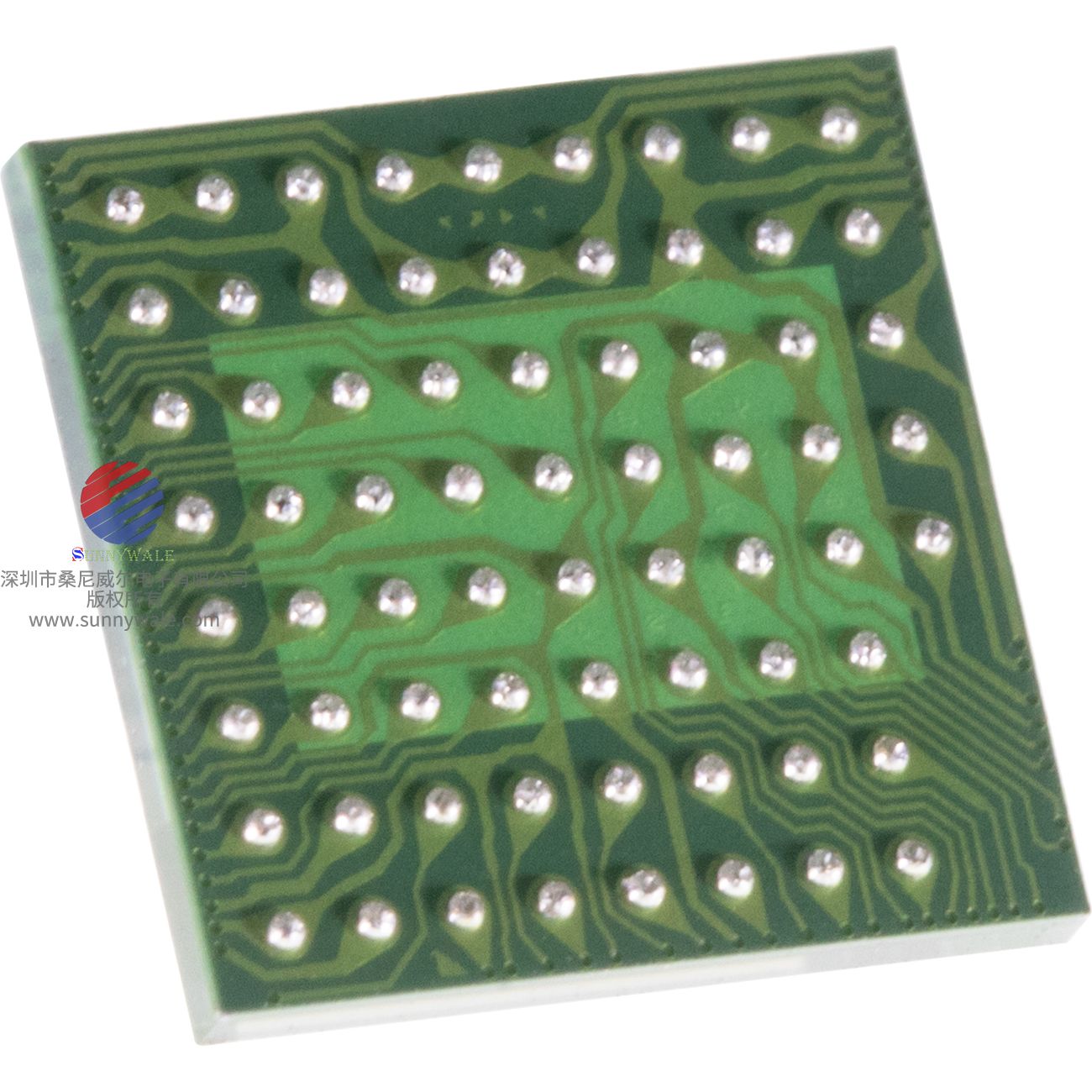

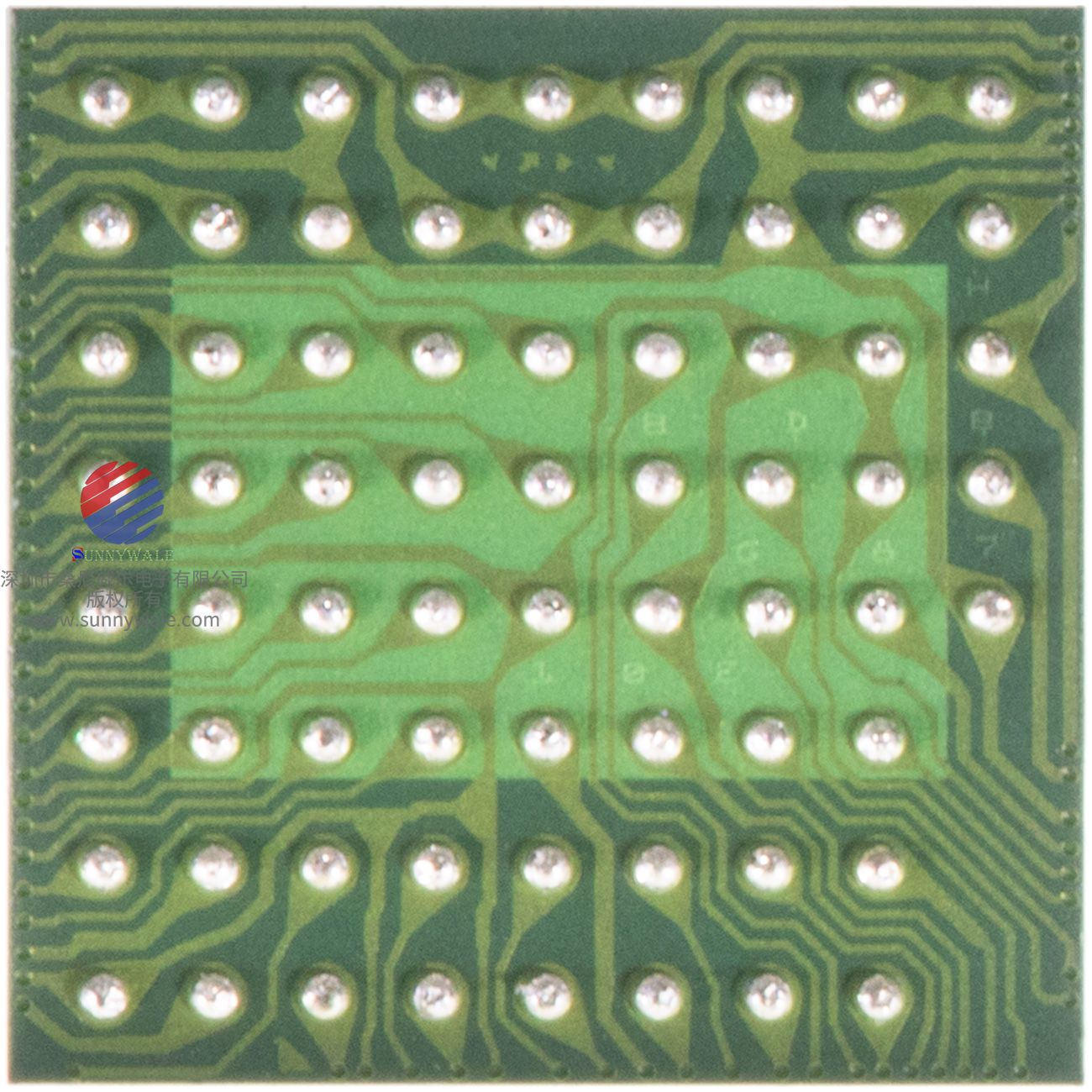

⊙ 5.6 x 5.6 mm 69球CSP
⊙ 裸片
表2：AT0144CS可用的零件编号
部件号 / 产品描述 / 可订购产品属性描述
● AR0144CSSC00SUKA0-CPBR-E彩色，CSP RGB-CSP；CRA= 0°,带保护膜，双面栏杆玻璃
● AR0144CSSC00SUKA0-CRBR-E彩色，CSP RGB-CSP；CRA=0°,无保护膜，双面栏杆玻璃
● AR0144CSSM00SUKA0-CPBR-E单色，CSP单色-CSP；CRA=0°,带保护膜，双面栏杆玻璃
● AR0144CSSM00SUKA0-CRBR-E单色，CSP单色-CSP；CRA=0°,无保护膜，双面栏杆玻璃
● AR0144CSSC00SUEAH-GEVB彩色，CSP主板RGB；CRA=0
● AR0144CSSM00SUEAH-GEVB单色，CSP主板；CRA=0
● AR0144CSSC20SUKA0- CPBR-E彩色，CSP RGB-CSP；CRA=20°,带保护膜，双面栏杆玻璃
● AR0144CSSC20SUKA0-CRBR-E彩色，CSP RGB-CSP；CRA=20°,无保护膜，双面栏杆玻璃
● AR0144CSSM20SUKA0- CPBR-E单色，CSP单色-CSP；CRA=20°,带保护膜，双面栏杆玻璃
● AR0144CSSM20SUKA0-CRBR-E单色，CSP单色-CSP；CRA=20°,无保护膜，双面栏杆玻璃
● AR0144CSSC20SUEAH-GEVB彩色，CSP主板RGB；CRA=20°
● AR0144CSSM20SUEAH-GEVB单色，CSP主板；CRA=20°
● AR0144CSSC00SUD20彩色，裸片RGB，CRA=0°
● AR0144CSSC20SUD20彩色，裸片RGB，CRA=20°
● AR0144CSSM00SUD20单色，裸片单色，CRA=0°
● AR0144CSSM20SUD20单晶，裸片单色，CRA=20
AR0144CSSM20SUKA0-CRBR 一般的描述
安森美半导体AR0144可以在其默认模式下工作，也可以根据帧大小、曝光、增益和其他参数进行编程。默认模式输出是每秒60帧（fps）的全分辨率图像。它输出12位原始数据，使用并行或串行（MIPI）输出端口。设备可以在视频（主）模式或帧触发模式下操作。
FRAME_VALID和LINE_VALID信号与同步的像素时钟一起输出到专用引脚上。一个专用的闪光引脚可以编程来控制外部LED或闪光曝光照明。
AR0144包括额外的功能，允许特定的应用程序调整：窗口，可调的自动曝光控制，自动黑电平校正，板载温度传感器，行跳过和列跳过模式和分组模式。
该传感器设计用于宽温度范围（-40°C至+85°C）。
AR0144CSSM20SUKA0-CRBR 功能概述
AR0144是一种逐行扫描传感器，以恒定帧速率生成像素数据流。它使用片上锁相环（PLL），可以选择性地启用从单个主输入时钟产生所有内部时钟，运行在6到64 MHz之间。最大输出像素率为74.25 Mp/s，对应于74.25 MHz的时钟速率。图1显示了传感器的框图。
AR0144CSSM20SUKA0-CRBR 特征概述
AR0144全局快门传感器具有广泛的功能阵列，以增强功能和增加通用性。以下是功能摘要。请参阅AR0144开发人员指南，了解详细的功能描述、注册设置以及调优指南和建议。
● 3.0μm全局快门像素
为了提高低光性能和准确捕捉运动图像，实现了一个大（3.0μm）全局快门像素，以更好地优化图像。
● 工作模式
AR0144工作在主（视频），触发（单帧），或自动触发模式。在主模式下，传感器产生积分和读出时序。在触发模式下，它接受外部触发开始曝光，然后生成曝光和读出定时。曝光时间是通过双线串行接口编程的两种模式。
● 窗口控制
可配置的窗口大小和消隐时间允许广泛的分辨率和帧速率。支持数字分仓和跳绳模式，以及垂直和水平镜像操作。
● 帧率：
AR0144能够在全分辨率（1280x800）下运行60帧/秒，在720p分辨率下运行66帧/秒。
● 嵌入式数据和统计
AR0144具有输出图像数据和嵌入帧定时统计的能力。
● 多摄像头同步
AR0144支持先进的线路同步控制，支持多摄像头（立体视镜）。
● 从模式
AR0144的从属模式特性支持从外部源提供的输入信号触发帧读出的开始。从模式信号允许精确控制帧速率和寄存器变化更新。
● 上下文切换和寄存器更新
上下文切换可用于在两组寄存器值之间快速切换。有关上下文可切换寄存器的完整描述，请参阅AR0144开发人员指南。
● 获得
可编程模拟增益为1x至16x，适用于全球所有彩色通道，并可在每个彩色通道上配置1x至16x的数字增益。
● 自动曝光控制
集成的自动曝光控制可用于确保每隔一帧计算和更新曝光和增益的最佳设置。请参阅AR0144开发人员指南了解更多详细信息。

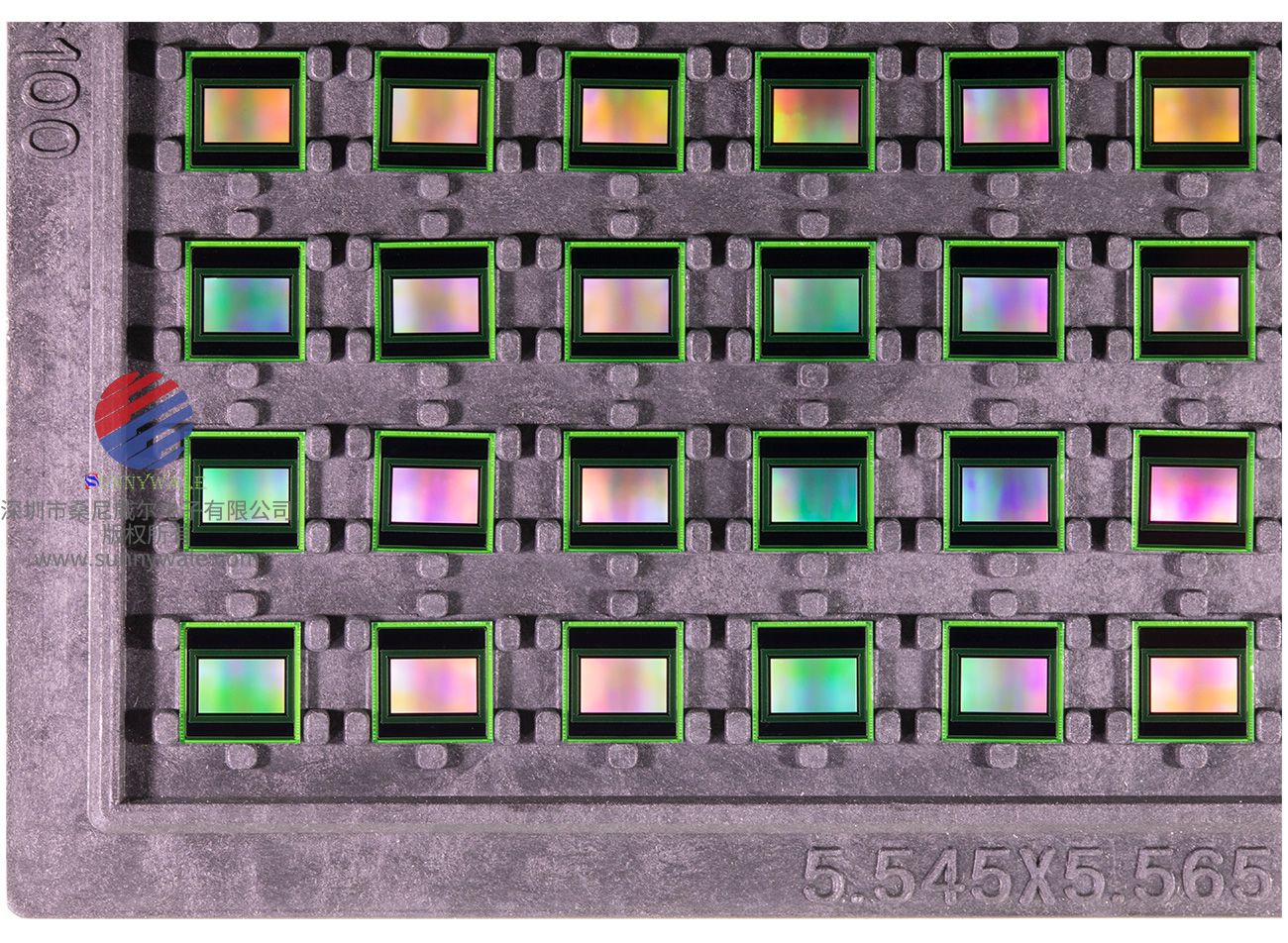

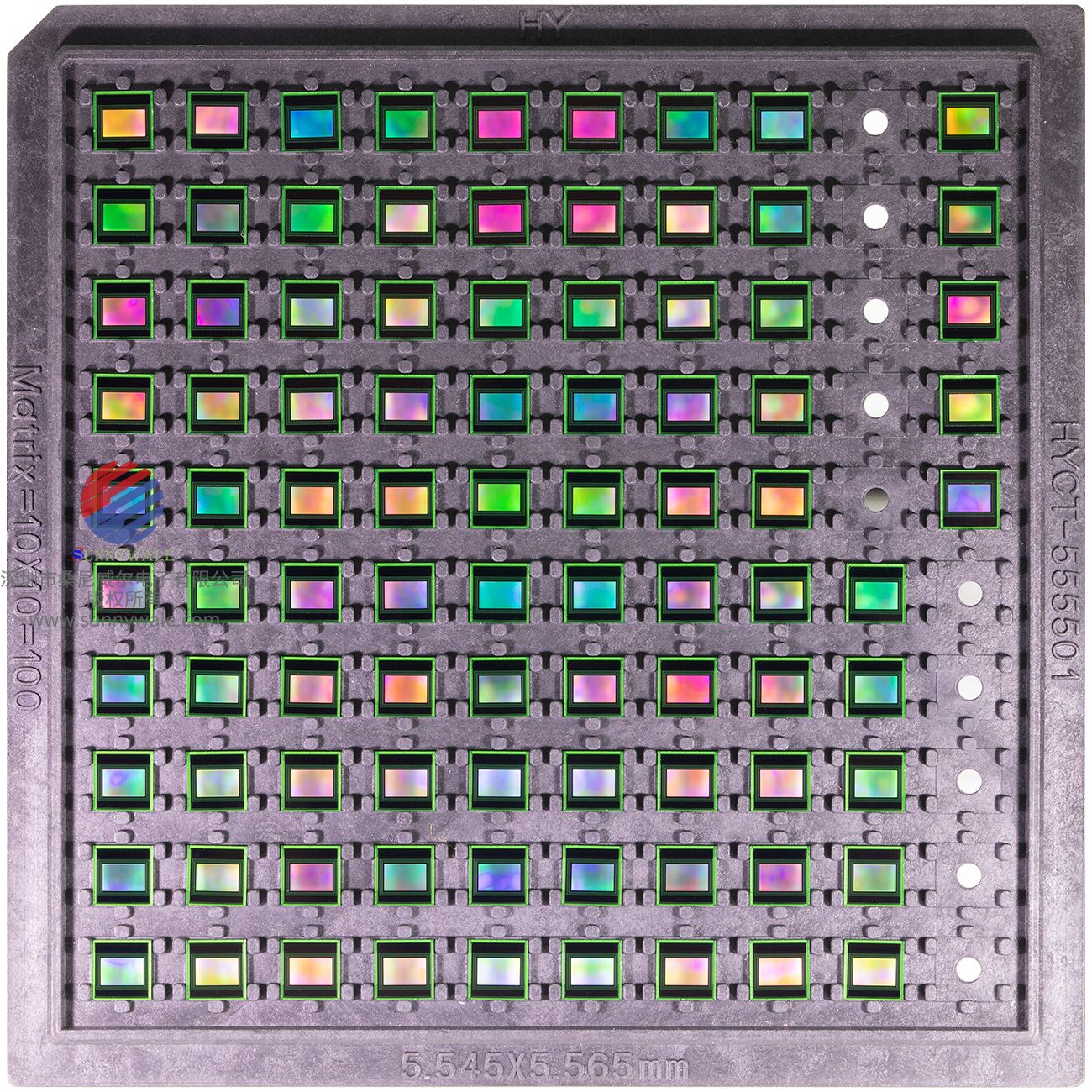

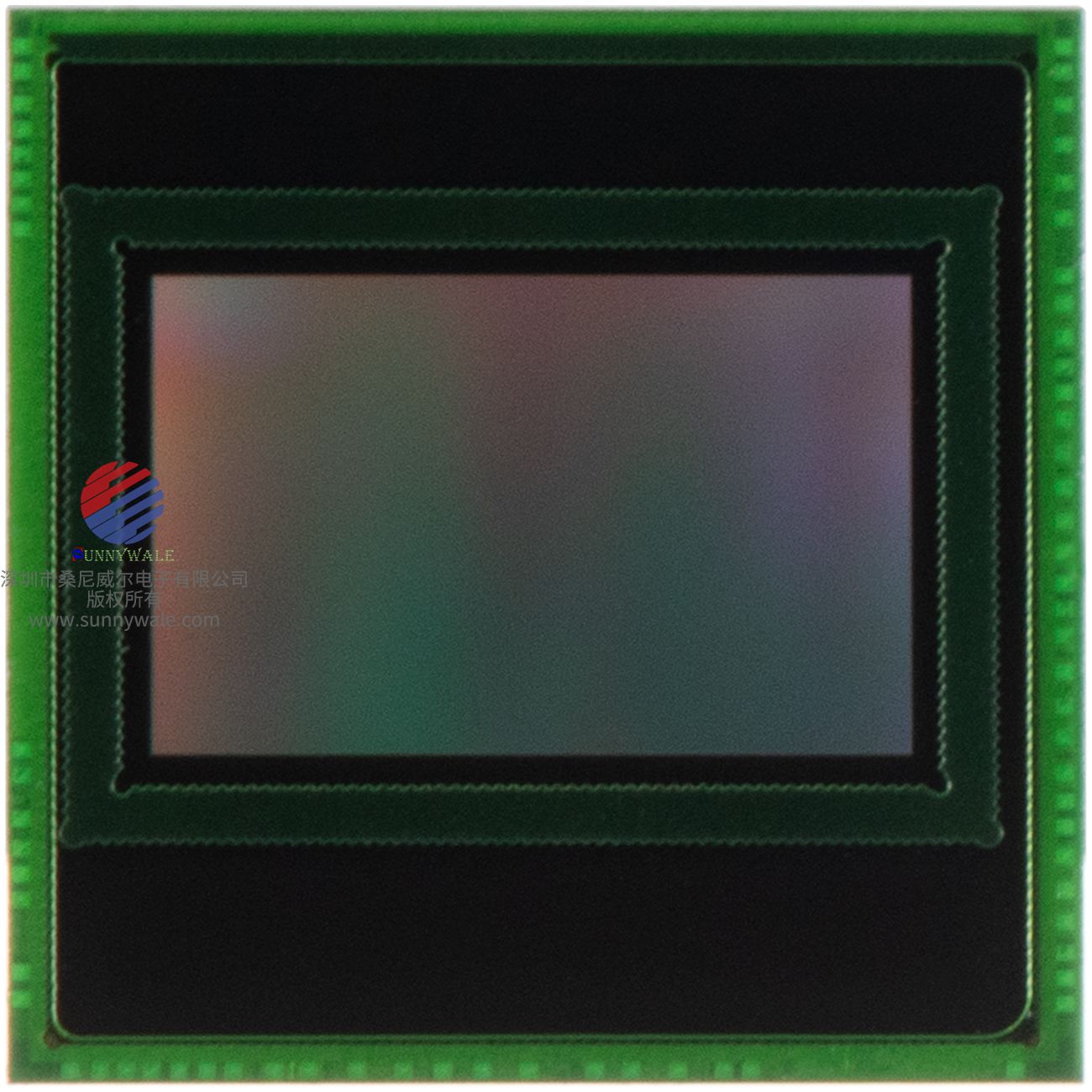

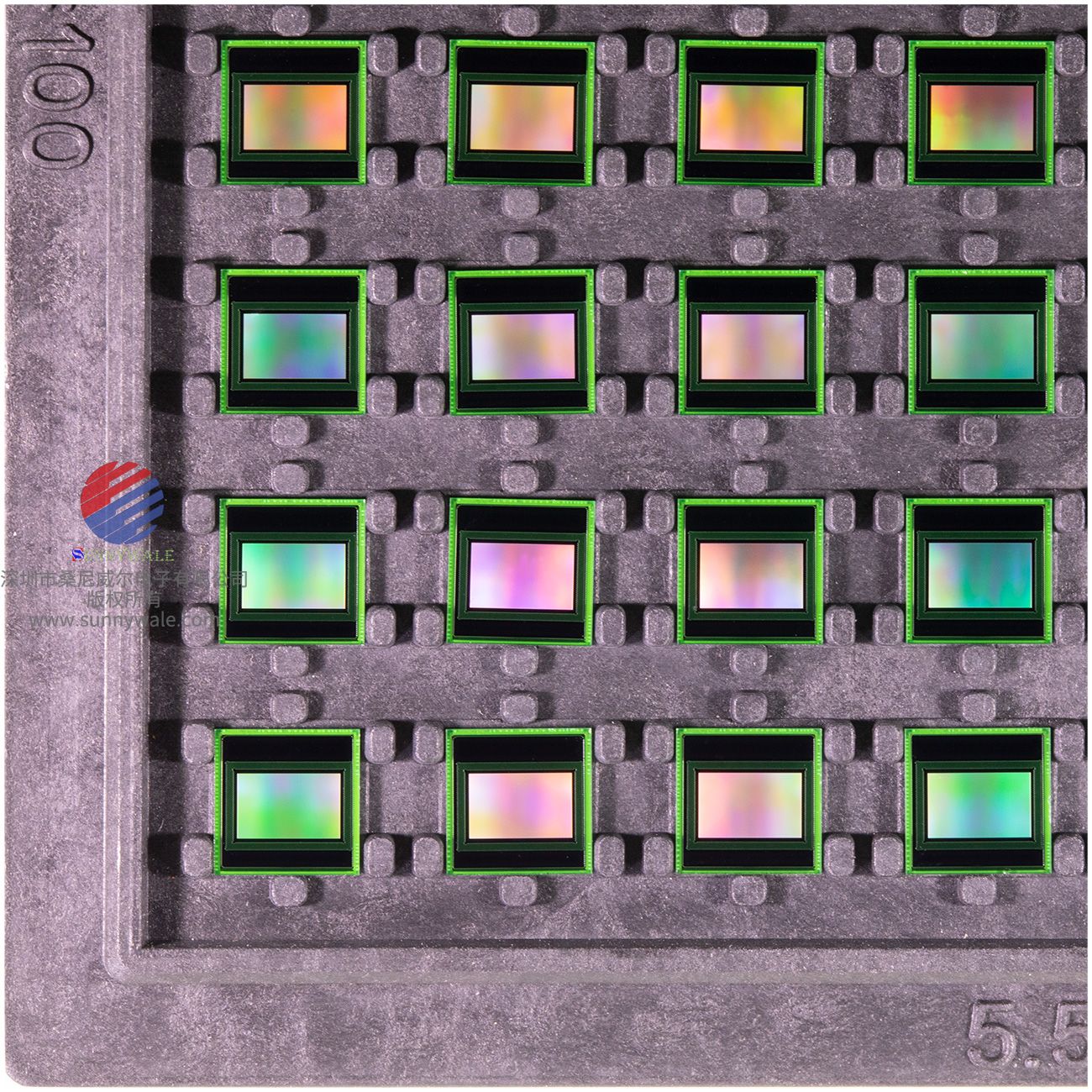

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
