产品概述
完整的文档请参见数据表。
AR0144AT是一款1/4英寸1.0 Mp CMOS数字图像传感器，具有1280 (H) × 800 (V)的有源像素阵列。它采用了一种创新的全局快门像素设计，可准确、快速地捕捉运动场景。该传感器在低光和明亮的场景中都能产生清晰、低噪点的图像。它包括复杂的相机功能，如自动曝光控制，窗口，行跳过模式，列跳过模式，像素分割和视频和单帧模式。它可以通过一个简单的双线串行接口进行编程。AR0144AT能够产生非常清晰、锐利的数字图像，其捕捉连续视频和单帧视频的能力使其成为广泛应用的完美选择，包括汽车舱内系统。
表1：
AR0144ATSM20XUEA0关键性能参数
参数 / 典型值
光学格式：1/4-inch （4.5 mm）
活动像素：1280 (H) × 800 (V) = 1.0 Mp
像素大小:3.0μm
彩色滤镜阵列：单色
主光线角度：20°
快门类型：全局快门
输入时钟范围：6 ~ 48mhz
输出像素时钟（最高）：74.25 MHz
输出Serial Parallel:MIPI， 2 - lane 12 - bit
帧率全分辨率720p: 60fps
单色：56ke-/lux*s
最大信噪比: 38 dB
动态范围：71.4 dB
电源电压
I/O:1.8或2.8 V
数字:1.2 V
模拟:2.8 V
功耗< 215mw
工作温度：-40°C至+ 105°C（环境）或-40°C至+ 125°C（结）

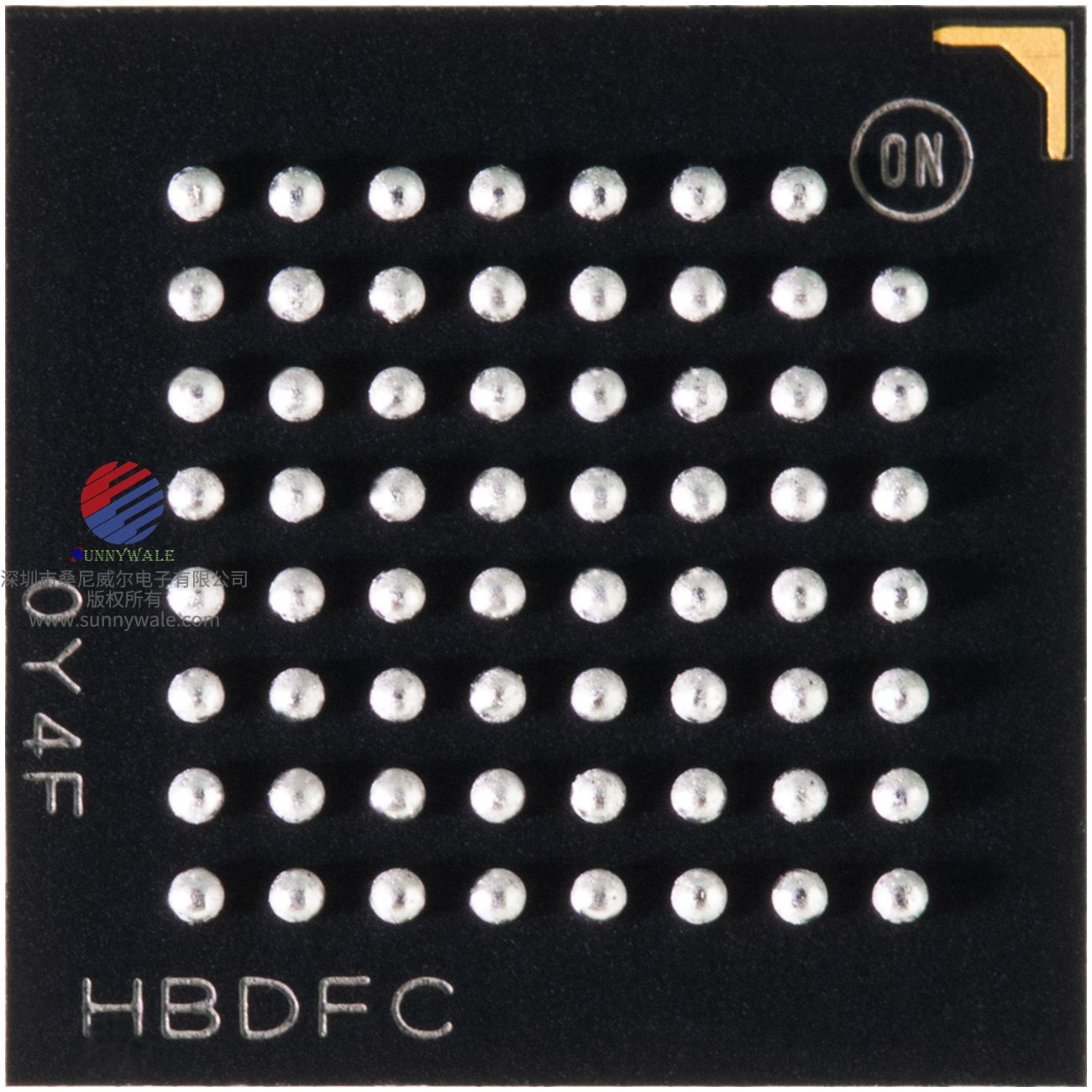

封装选项：7 × 7mm 63-ball iBGA或Bare Die
表2：订购信息
可用的零件编号
部件号 / 产品描述 / 可订购产品属性描述
AR0144ATSM20XUEA0-DPBR,单色,iBGA,CRA=20°,PF干燥包装，双面BBAR玻璃
AR0144ATSM20XUEA0-DRBR, 单色,iBGA,CRA=20°,干燥包装，不含PF，双面BBAR玻璃
AR0144ATSM20XUEA0-TPBR,单色,iBGA,CRA=20°,带PF的卷带和卷轴，双面BBAR玻璃
AR0144ATSM20XUEA0-TRBR,单色,iBGA,CRA=20°,不带PF的磁带和卷轴,双面BBAR玻璃
AR0144ATSM20XUEAD3-GEVK, 单色,iBGA,演示套件
MARS1-AR0144ATSM-GEVB,单色,iBGA,MARS并行板
MARS1-AR0144ATSMS-GEVB,单色,iBGA,MARS MIPI板
GAZET1-AR0144ATSM-GEVK,单色,iBGA,GazeT驱动监控系统套件
AR0144ATSM20XUEA0应用
● 汽车车内
● 手势识别
● 虹膜扫描
● 头滚
● 眼球追踪
● 增强现实
● 机器视觉
AR0144ATSM20XUEA0特性
● 卓越的低光和红外性能
● 高清视频(720p60)
● 2通道MIPI或并行数据接口
● 自动黑电平校准(ABLC)
● 感兴趣区域(ROI)可编程控制
● 水平和垂直镜像，窗口和像素分割
● 片上自动曝光控制任何可编程的ROI
● 片上从属或触发同步模式
● 内置频闪控制
● 片上锁相环(PLL)
AR0144ATSM20XUEA0一般的描述
安森美半导体AR0144AT可以在其默认模式下工作，也可以根据帧大小、曝光、增益和其他参数进行编程。默认模式输出为全分辨率图像在60帧每秒(fps)。输出是12-位原始数据，使用并行或串行(MIPI)输出端口。设备可以在视频(主)模式或帧触发模式下操作。
FRAME_VALID和LINE_VALID信号与同步的像素时钟一起输出到专用引脚上。一个专用的闪光引脚可以编程来控制外部LED或闪光曝光照明。
AR0144AT包括额外的功能，允许应用?具体调整:开窗，可调自动?曝光控制，自动黑电平校正，打开了吗?电路板温度传感器，排-跳过和列-跳过模式和分组模式。该传感器设计用于宽温度范围(-40°C至+105°C)。
AR0144ATSM20XUEA0功能概述

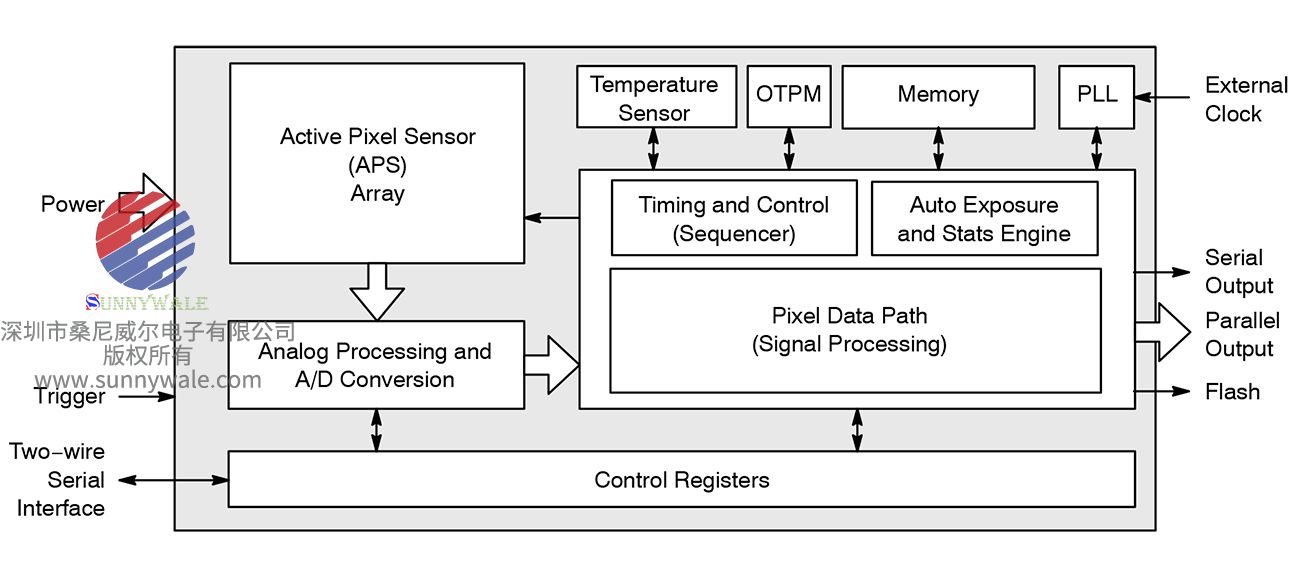

AR0144AT是渐进式-以恒定帧率产生像素数据流的扫描传感器。它使用开关?芯片,阶段?锁环(PLL)，可以选择性地启用以产生所有内部时钟在6和48 MHz之间运行的单个主输入时钟。最大输出像素率为74.25 Mp/s，对应的时钟频率为74.25 MHz。图1显示了传感器的框图。
图1所示。框图
用户与传感器的交互是通过这两个火线串行总线，与阵列控制器通信;模拟信号链和数字信号链。传感器的核心是一个1.0 MP有效像素传感器阵列的AR0144AT具有全局快门技术，可准确捕捉运动图像。整个阵列的曝光是通过寄存器设置的积分时间来控制的。所有行在读出前同时整合光。一旦一行被读取，从列的数据通过模拟信号链(提供偏移校正和增益)排序，然后通过模拟-数字转换器(ADC)ADC的输出是12位数组中每个像素的位值。ADC输出通过数字处理信号链(提供进一步的数据路径校正并应用数字增益)。像素数据以高达74.25 Mp/s的速率输出，与帧和线同步信号并行。
AR0144ATSM20XUEA0功能概述
AR0144AT全局快门传感器具有广泛的功能阵列，以增强功能和增加多功能性。以下是功能摘要。请参阅AR0144开发人员指南，了解详细的功能描述、注册设置以及调优指南和建议。
● 3.0 μm全局快门像素
为了提高低光性能并准确捕获大(3.0 μm)全局的运动图像快门像素实现更好的图像优化。
● 工作模式
AR0144AT工作在主(视频)，触发(单帧)，或自动触发模式。在主模式下，传感器产生积分和读出时序。在触发模式下，它接受外部触发器启动曝光，然后产生曝光和读出时间。曝光时间是通过两种模式的双线串行接口。
● 窗口控制
可配置的窗口大小和消隐时间允许广泛的分辨率和帧速率。支持数字分仓和跳绳模式，以及垂直和水平镜像操作。
● 帧率
AR0144AT能够在全分辨率(1280 × 800)下运行60 fps，在720p分辨率下运行66 fps。
●嵌入式数据和统计
AR0144AT具有在帧定时内输出图像数据和统计数据的能力。
● 多摄像头同步
该AR0144AT支持先进的线路同步控制多?摄像头(立体声)支持。
● 从动模式
AR0144AT的从模式特性支持从外部源提供的输入信号触发帧读出的开始。从模式信号允许精确控制帧速率和寄存器变化更新。
● 上下文切换和寄存器更新
上下文切换可用于在两组寄存器值之间快速切换。有关上下文可切换寄存器的完整描述，请参阅AR0144开发人员指南。
● 获得
可编程模拟增益为1x至16x，适用于全球所有彩色通道，并可在每个彩色通道上配置1x至16x的数字增益。
● 自动曝光控制
集成的自动曝光控制可用于确保曝光和增益的最佳设置每隔一帧计算和更新。请参阅AR0144开发人员指南了解更多详细信息。
● MIPI
AR0144AT全局快门图像传感器支持MIPI数据的两条通道。符合MIPI标准:
◆ MIPI联盟标准的CSI-2版本1.2
◆ MIPI联盟标准D-PHY 1.0版本
● 锁相环
片上锁相环提供参考时钟灵活性，并支持扩频源，以改善EMI性能。
● 重置
AR0144AT可以通过寄存器写入或专用输入引脚复位。
● 输出使能
AR0144AT输出引脚可能是三?使用专用输出使能引脚声明。
● 温度传感器
● 黑电平校正
● 排噪校正
● 测试模式
为了调试目的，可以启用几个测试模式。这些包括纯色、色条、渐灰和行走的15秒测试模式。
● 硅/OTPM修订信息
提供一个修订寄存器来读出(通过I2C)硅和OTPM修订信息。这将有助于区分材料，如果有未来的OTPM或硅修订。
镜片阴影校正镜头阴影校正算法包括潜在的低Z高度应用。
● 压缩
AR0144AT可以选择使用A-law压缩将12位数据压缩为10位。
欲了解更多详情，请参阅数据表…

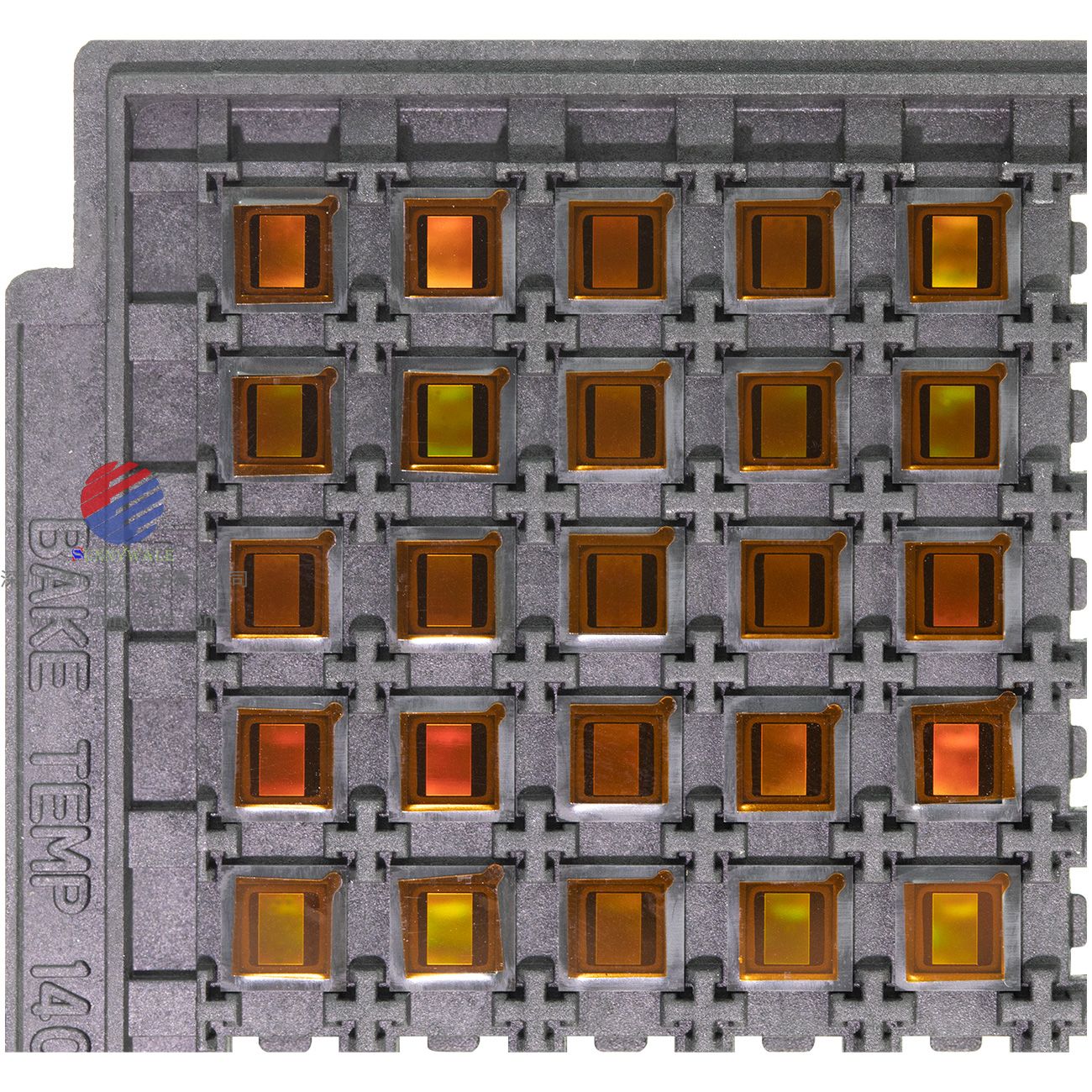

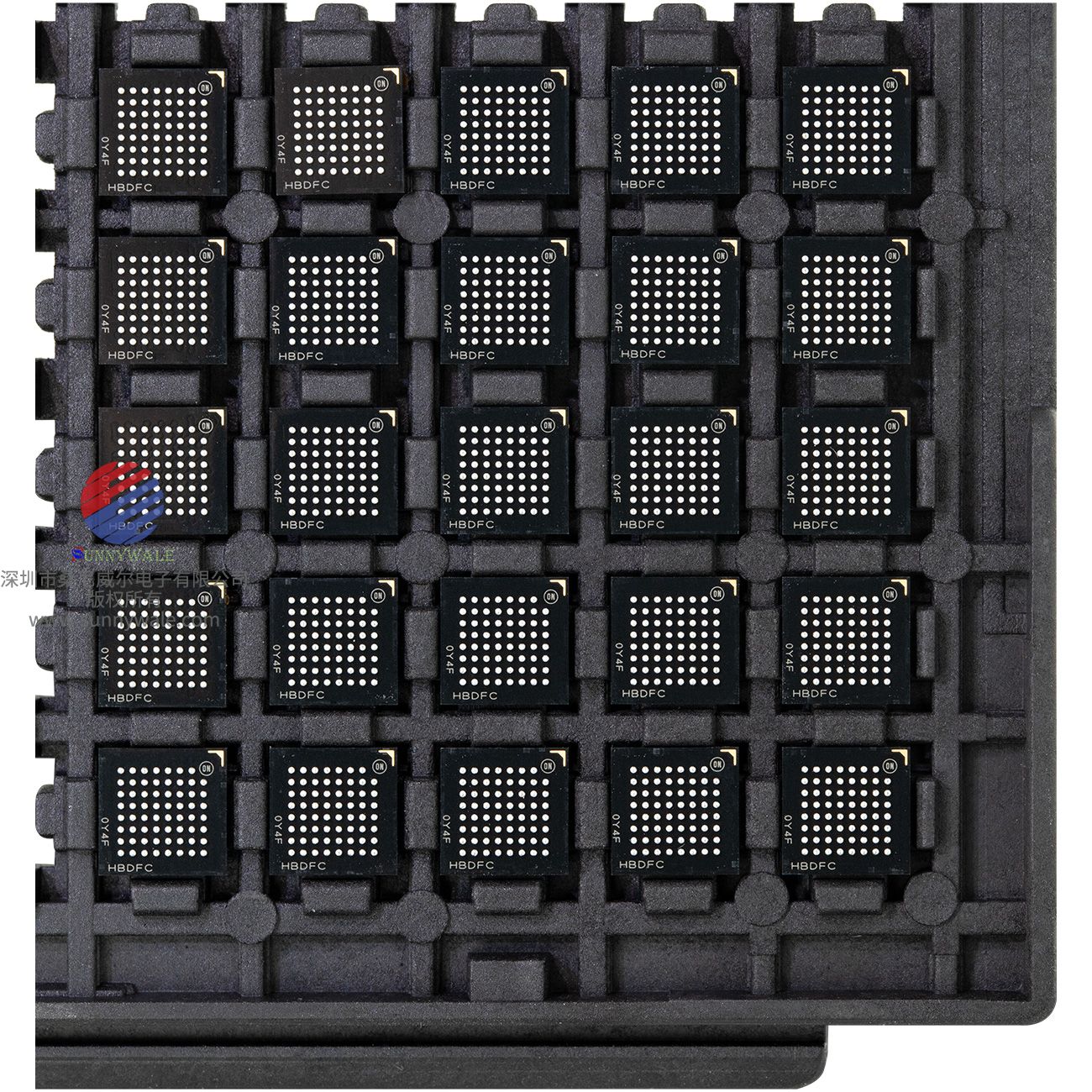

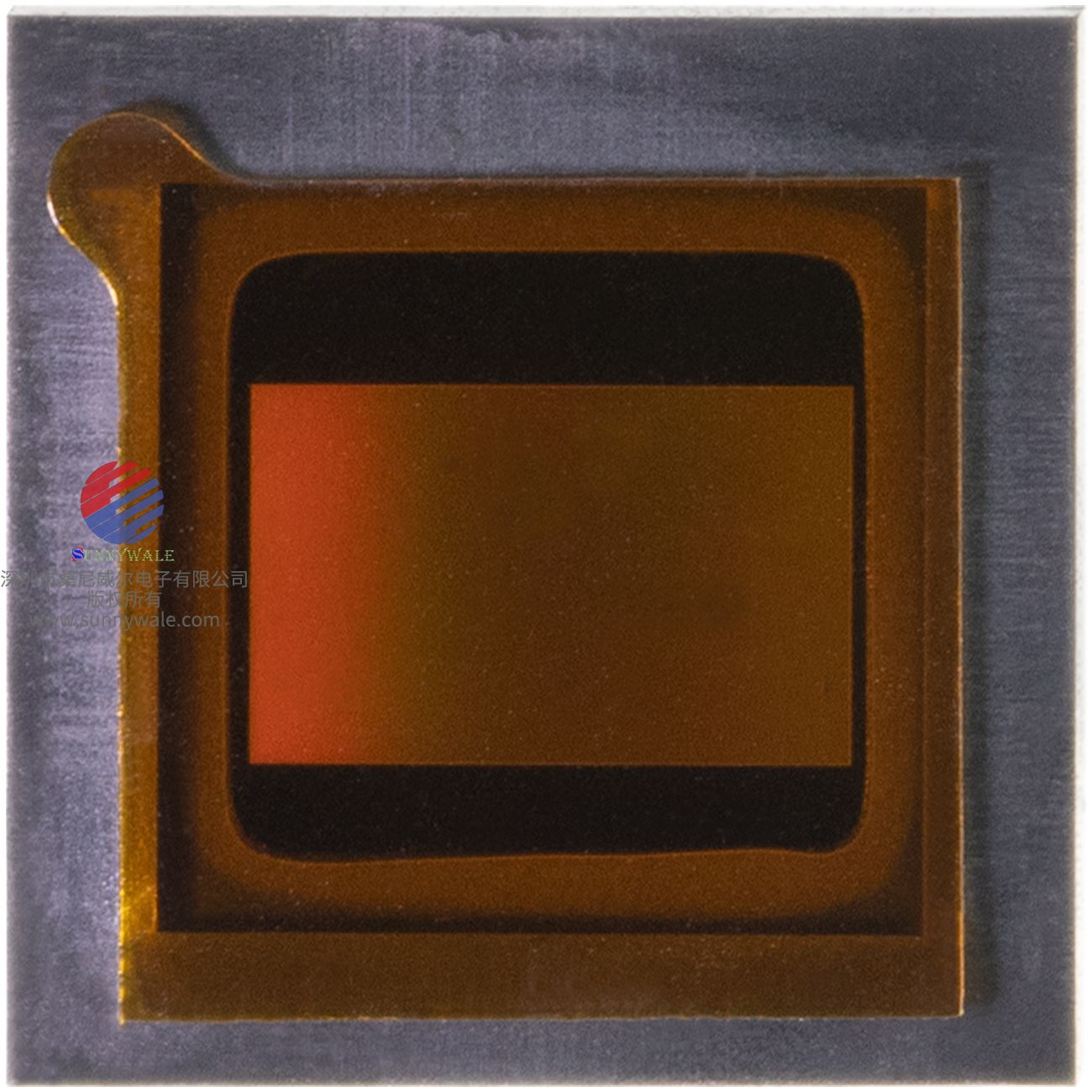

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
