OV09281-H64A OmniVision豪威1/4 1280x800@120fps高帧率百万像素黑白单色图像传感器，用于工业扫描仪，双通道串口MIPI/并口DVP输出
OV9281-H64A,OmniVision豪威1/4,1280x800@120fps,高帧率百万像素,黑白单色图像传感器,用于工业扫描仪,双通道串口MIPI/并口DVP输出
OV09281-H64A初步规范
1/4“b&w CMOS 100万像素（1280 x 800）图像传感器与OmniPixel3-GS（TM）技术
OV09281-H64A应用
●工业条码扫描
订购信息
●OV09281-H64A （b&w，无铅）
封装：64pin-CSP5
OV09281-H64A特性
● 3μmx3μm像素，采用OmniPixel3-GS（TM）技术
● 自动黑电平校准（ABLC）
● 可编程控制帧率，镜像和翻转，裁剪和窗口
● 支持输出格式：8/10位RAW
● 快速模式切换
● 支持2x2单色帧
● 双通道MIPI串行输出接口
● DVP并行输出接口
● 支持水平和垂直2:1和4:1单色子采样
● 支持图像尺寸：1280x800, 1280x720, 640x480, 640x400
● 嵌入式256位一次性可编程（OTP）存储器，用于部件识别
● 两个片上锁相环（PLLs）
● LED脉宽调变（Pulse-Width Modulation）
● 内置频闪控制
OV09281-H64A关键规格（典型）
● 活动阵列大小：1296 x 816
● 电源：
◎ 模拟量：2.8V（标称）
◎ 芯线：1.2V（标称）
◎ I/O: 1.8V（标称）
● 电源要求：
◎ 有效功率：156mw
◎ 待机：150 μA
◎ 关机：150 μA
● 温度范围：
◎ 工作：-30℃至+85℃结温
◎ 图像稳定：0℃~ 50℃结温
● 输出接口：2通道MIPI串行输出和DVP并行输出
● 输出格式：8/10位RAW
● 镜头尺寸：1/4"
● 输入时钟频率：6~ 27Mhz
● 镜头主光线角：9° 直线
● 最大信噪比：38 db
● 动态范围：68 dB
● 最大图像传输速率：
◎ 1280 × 800: 120 FPS（见表2-1）
● 灵敏度:
◎ 13000 mV/μW.cm-2.sec) @ 850nm
◎ 6500 mV/μW.cm-2.sec) @ 940nm
● 扫描模式：渐进式
● 最小曝光时间：1行周期
● 最大曝光时间：帧长度-25行周期，其中帧长度由寄存器{0x380E， 0x380F}设置
● 像素尺寸：3 μm × 3 μm
● 暗电流：80e-/秒@ 50°C 结温
● 图像面积：3896 μm × 2453 μm
● 封装尺寸：5237 μm x 4463 μm
请注意
暗电流的最大积分时间取决于读出速度(例如，对于120fps，最大暗电流为约0.67e-在50°C)。

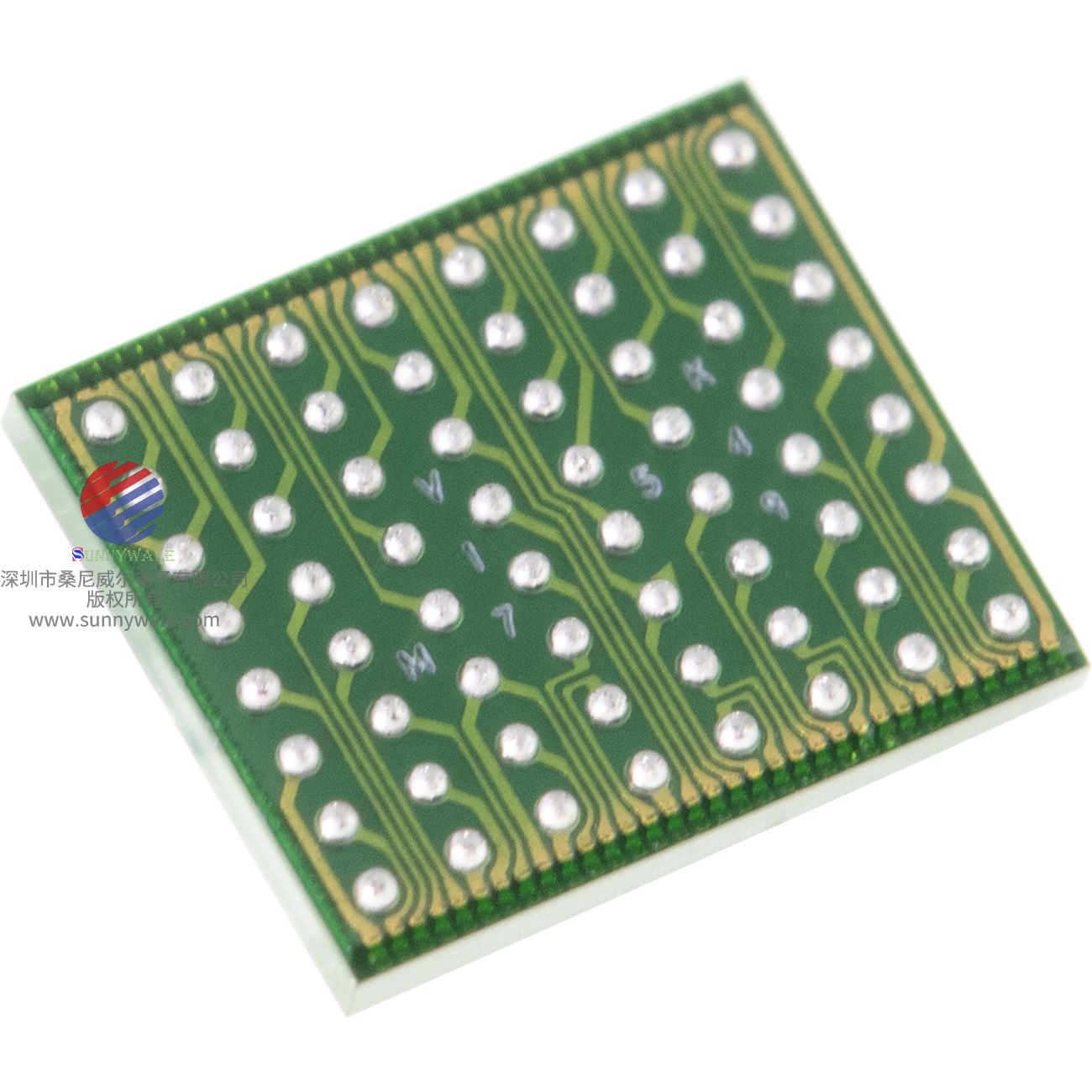

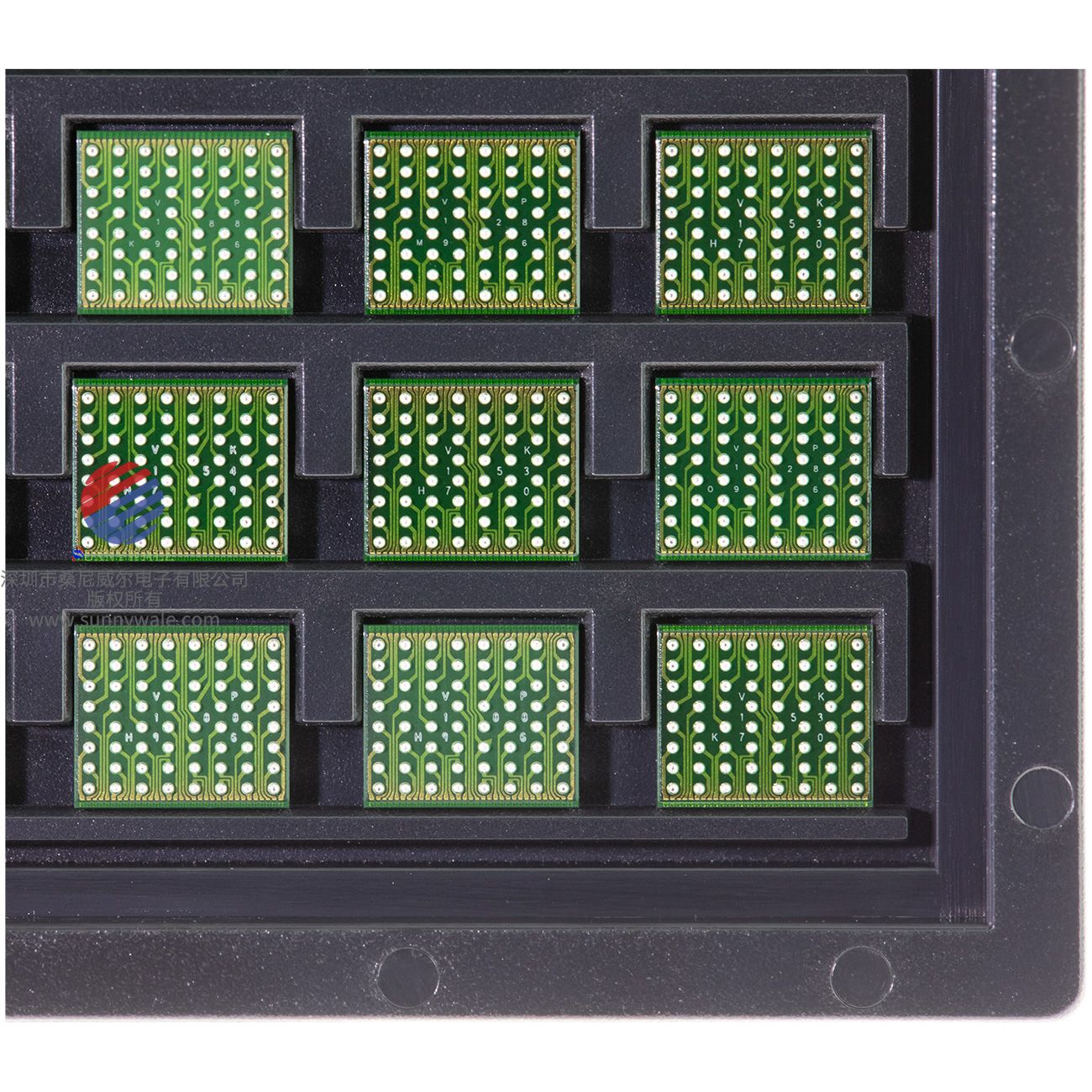

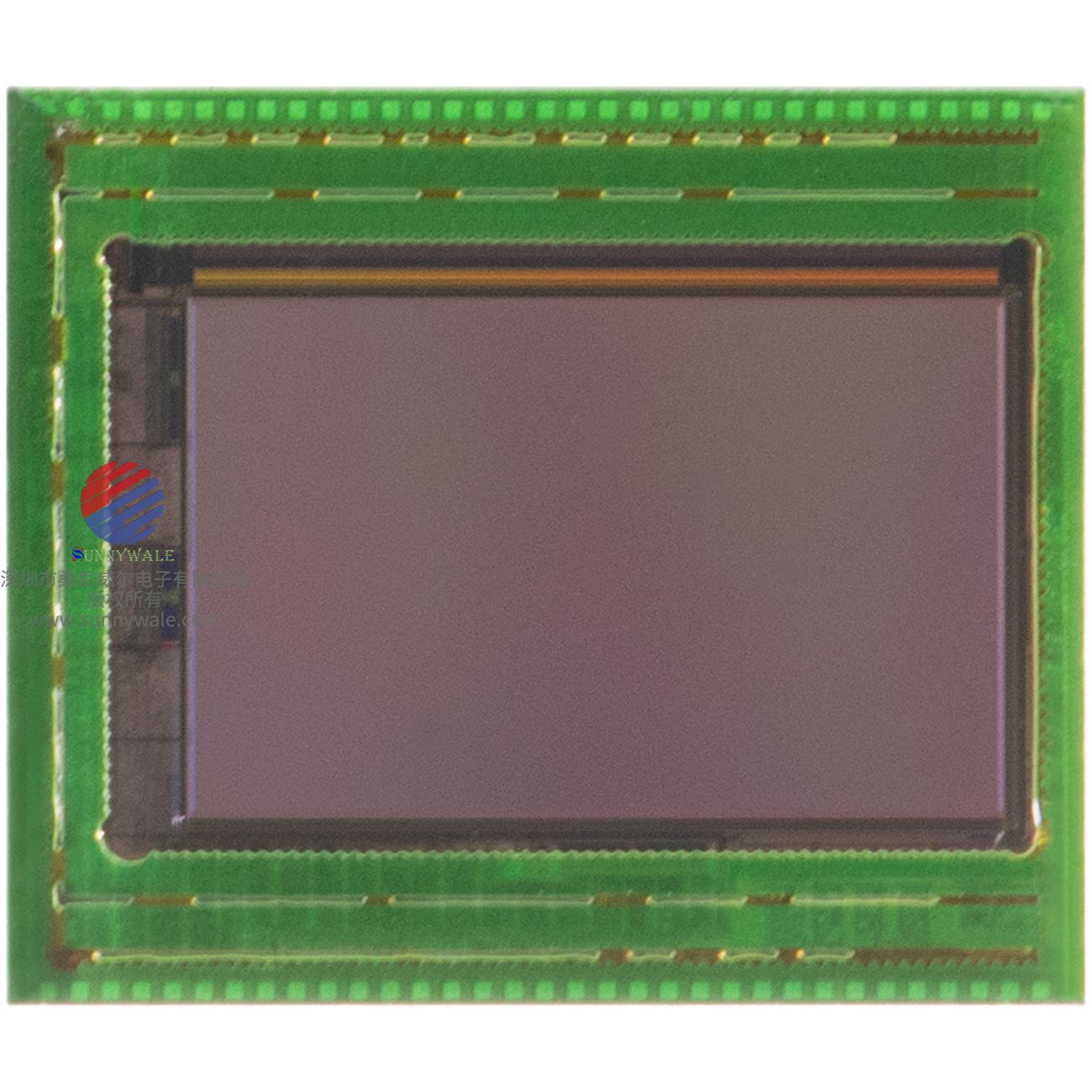

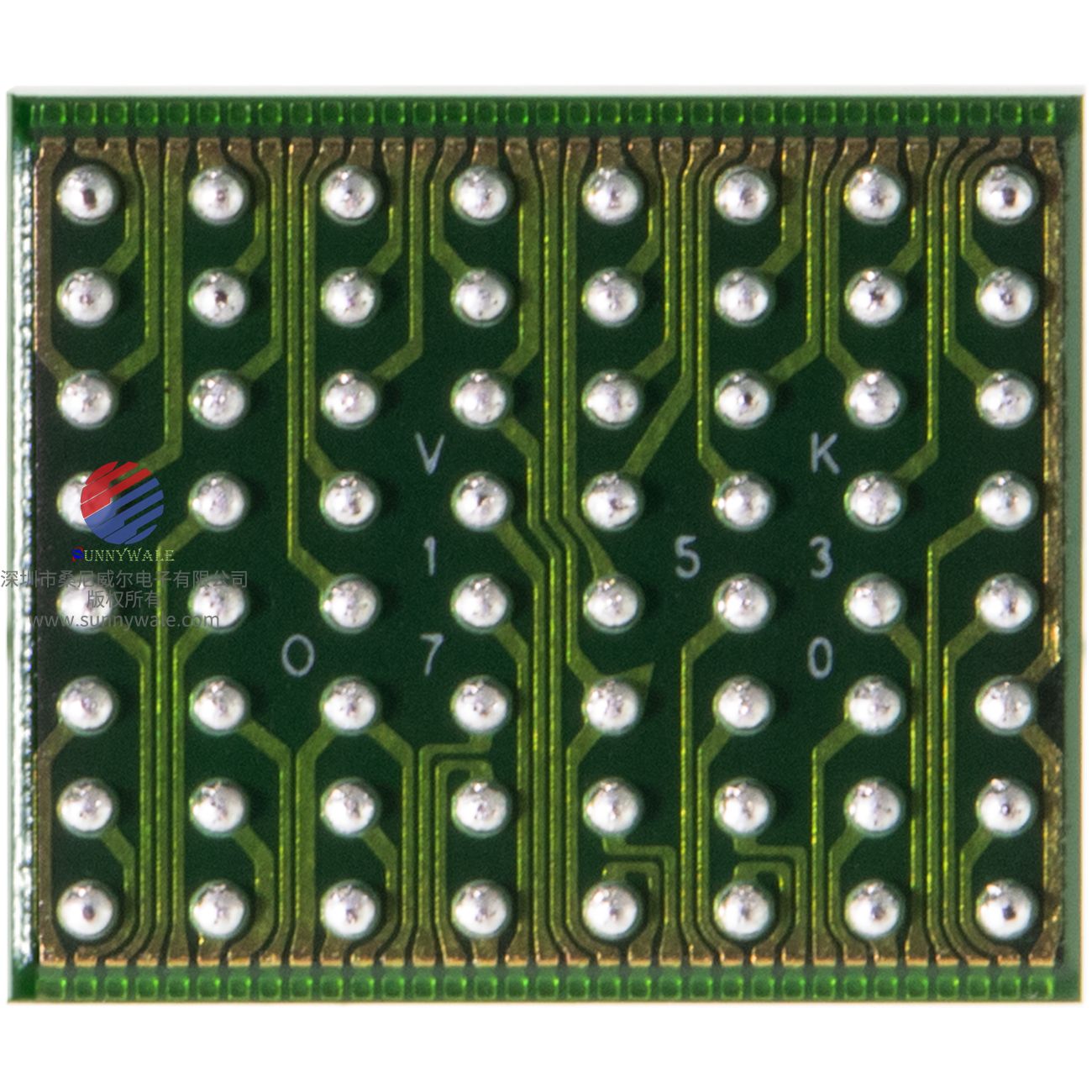

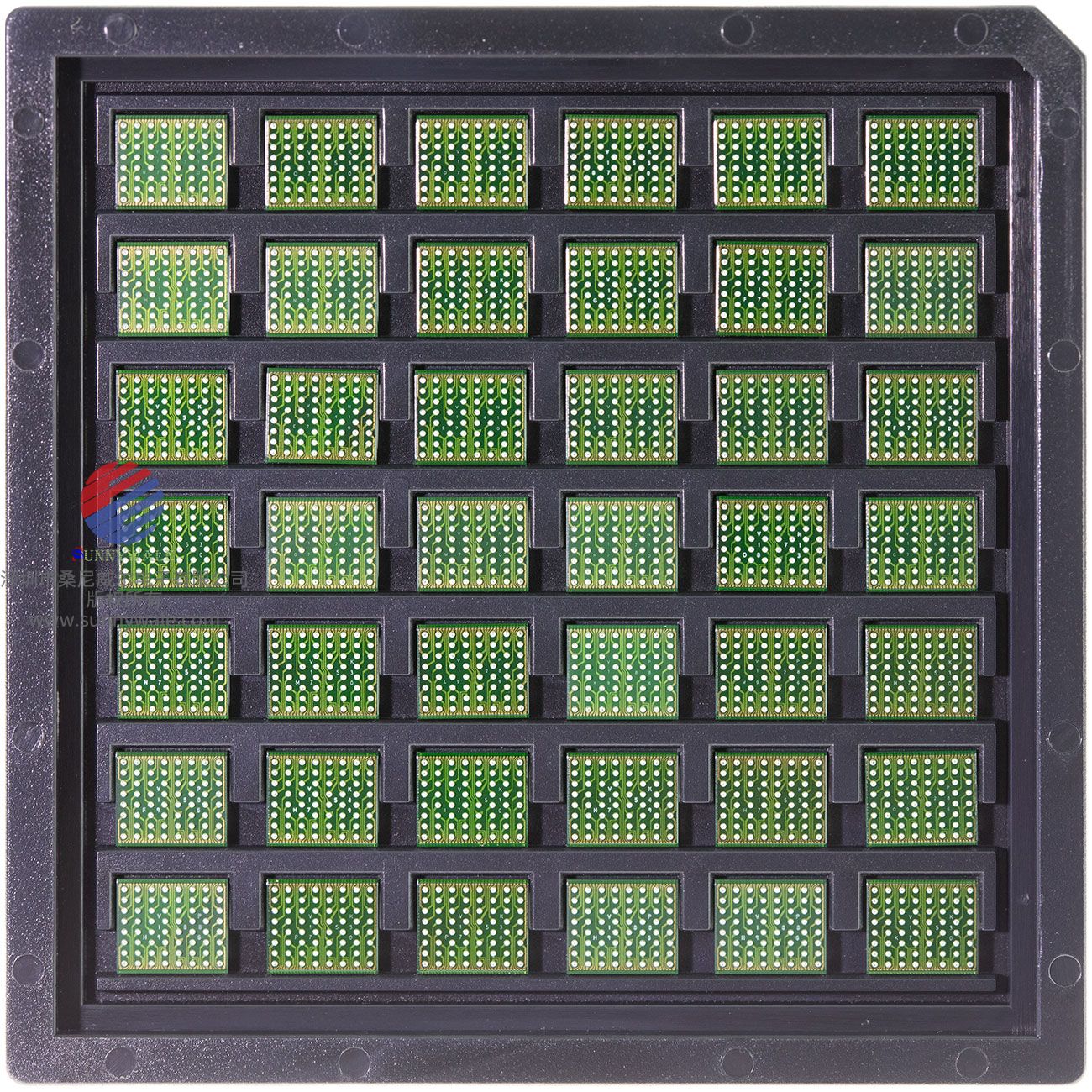

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
有关OV09281-H64A的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，可咨询本公司
点击或者复制上面链接到浏览器打开，OV09281-H64A datasheet PDF file可免费下载(如有加密，联系站长微信：9308762)

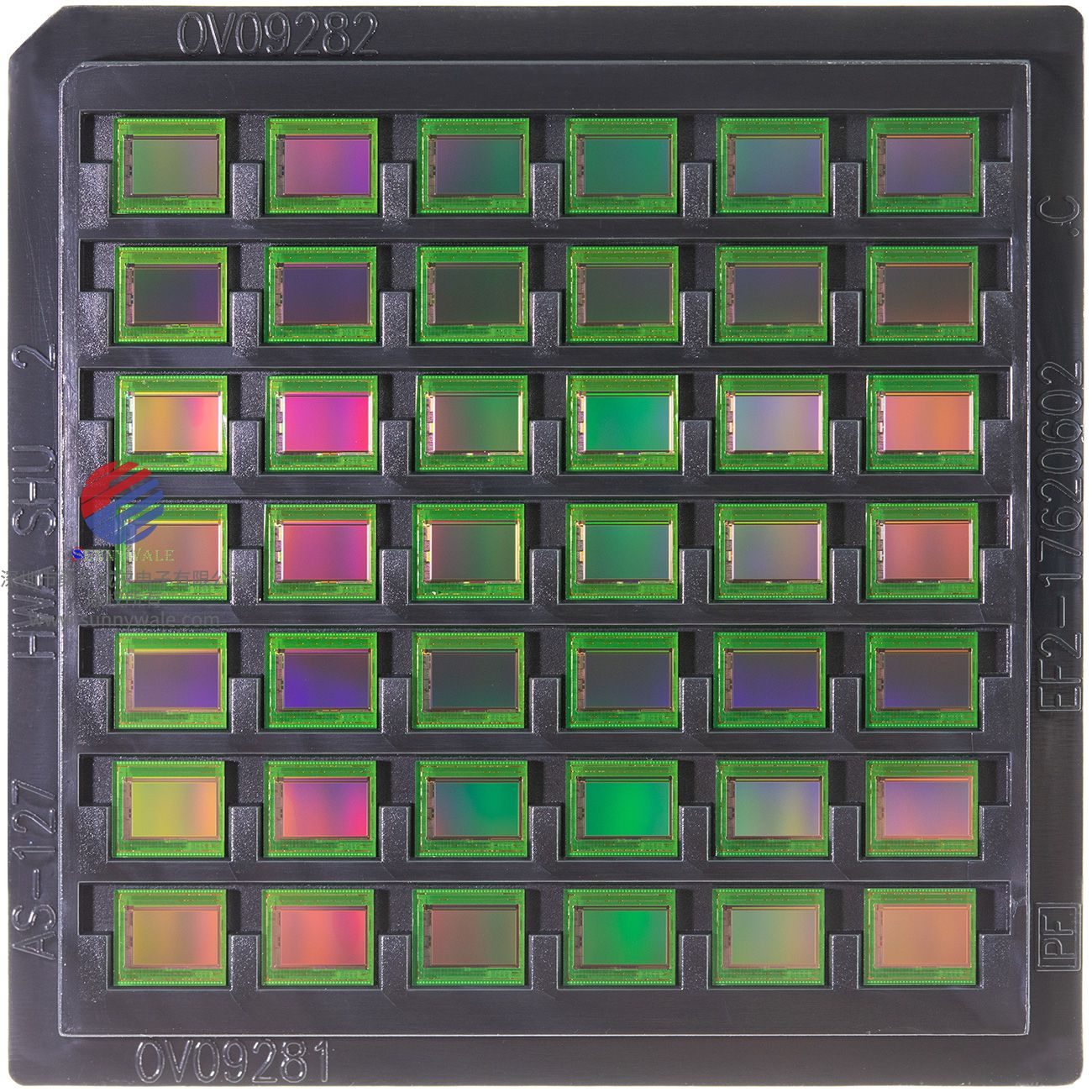

如果想要了解此同类产品OV09282(die)，或请点击相关链接，或访问本公司官网：
