LUX9512 介绍
LUX9512是一款950万像素高速全局快门CMOS数字传感器，最大帧率为1333FPS，分辨率为4096 x 2304。它具有片上12位 ADC、片上可编程偏置和128个并行SLVS输出，易于集成，降低系统噪声。传感器的框图如图1.1所示。

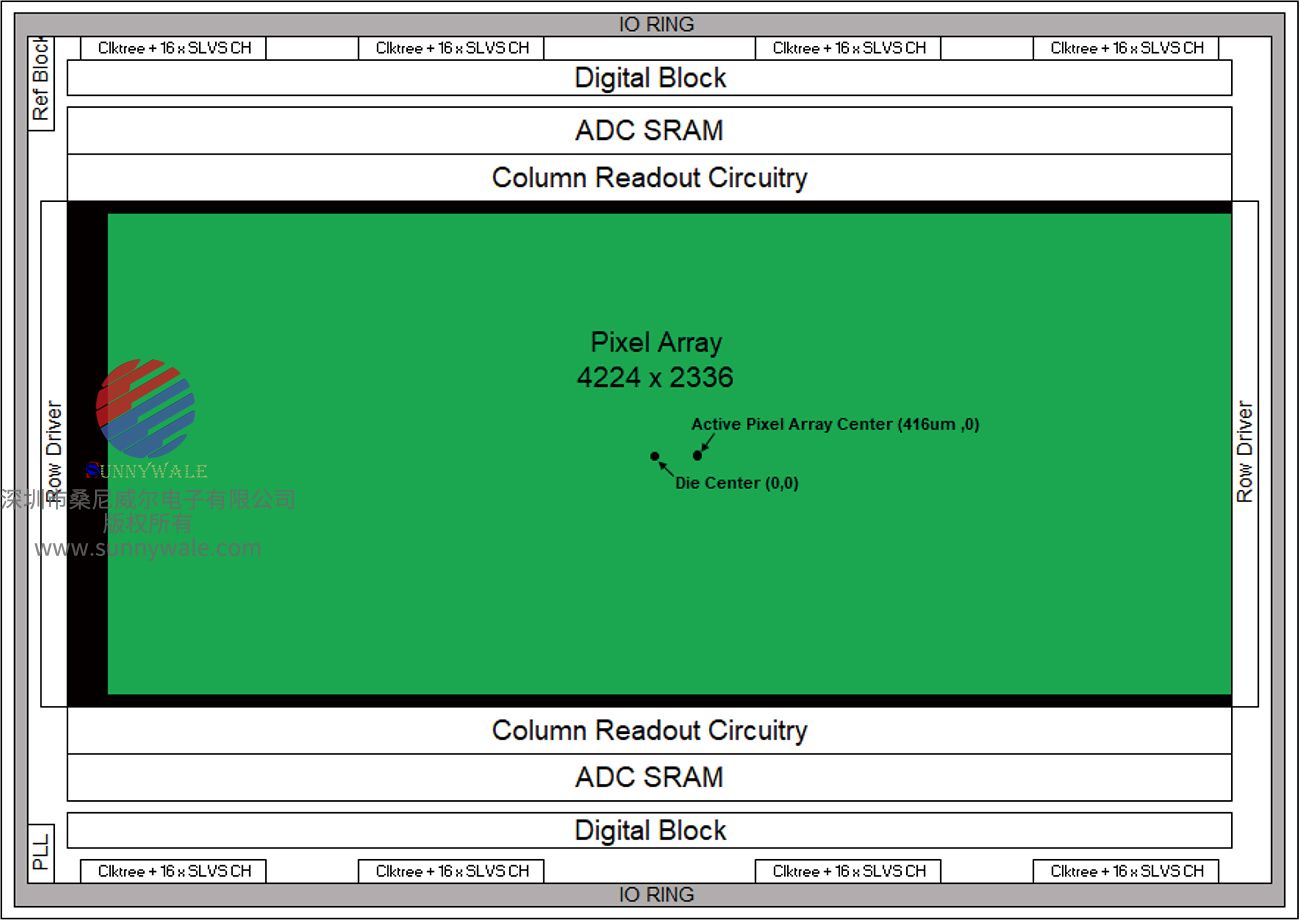

（图1.1 LUX9512传感器框图）
行驱动程序位于像素数组的两侧，用于生成像素控制波形，并将它们应用于行解码器选择的行或用于全局控件的整个像素数组。
模拟信号处理电路位于像素阵列的上方和下方。列放大器负责获取像素信号，并将信号从伪差分转换为全差分ADC的全差分。ADC将采样的模拟信号转换成12bit的数字流并存储在ADC的SRAM中。每个数字块一次从ADC SRAM读取64个12位数据并将其发送到高速串行化器。序列化器将12位、10位或8位数据序列化为1位流，并将其发送给SLVS驱动程序。
LUX9512 规范
● 光学格式：2英寸
● 有效分辨率：4096 x 2304像素
● 像素尺寸：6.5um x 6.5um间距PPD全局快门像素
● 读噪声：8e- 32 时钟波表；8e- 64时钟波表
● 像素满井：10ke - 32时钟波表；12 Ke- 64时钟波表
● 响应度：3.6 V/Lux-sec @ 525nm无彩色滤光片32时钟波；6.1 V/Lux-sec @ 525nm无彩色滤光片64时钟波形
● 高动态范围模式：3斜率高动态范围能力
● 帧率：
分辨率 帧率32 CLOCK / 帧率64 CLOCK
⊕ 4096 × 2304 : 1333 FPS / 1333 FPS
⊕ 2048 x 1080 : 5565 FPS / 2836 FPS
⊕ 2048 x 512 : 11631 FPS / 5955 FPS
⊕ 2048 x 128 : 44209 FPS / 23201 FPS
⊕ 2048 x 64 : 82919 FPS / 44843 FPS
⊕ 2048 x 32 : 147493 FPS / 84033 FPS
● 兴趣区域：支持窗口和多达8个同步ROI
● 分仓：行、列和行+列功能
● 模数转换器：12bit片上ADC
● 模拟增益：1x至3x 32时钟波表 ；1x至6x 64时钟波表
● 时钟频率：最高100MHz
● 数据通道数量：
⊕ 128个SLVS数据通道+ 8个SLVS同步通道
⊕ 多路复用模式：64或32个SLVS数据通道。
● 输出数据速率
比特深度/时钟频率100MHz
⊕ 12bit: 1200 Mbps
⊕ 10bit: 1000mbps
⊕ 8bit: 800mbps
● 电源：3.3V模拟，1.8V模拟，1.8V数字
● 通讯接口：4线串行外设接口（SPI）
● 功耗：典型5.7 瓦，采用多路复用模式时功耗更低
● 封装尺寸：39.8 mm x 37.8 mm
● 封装类型：696pin LGA-LCC
● 颜色滤镜：RGB或单色
● 工作温度范围：0℃-70℃
(表2.1)
注：以上性能参数为25C时的典型值。由于工艺变化，性能值可变化±15%。
LUX9512 像素阵列

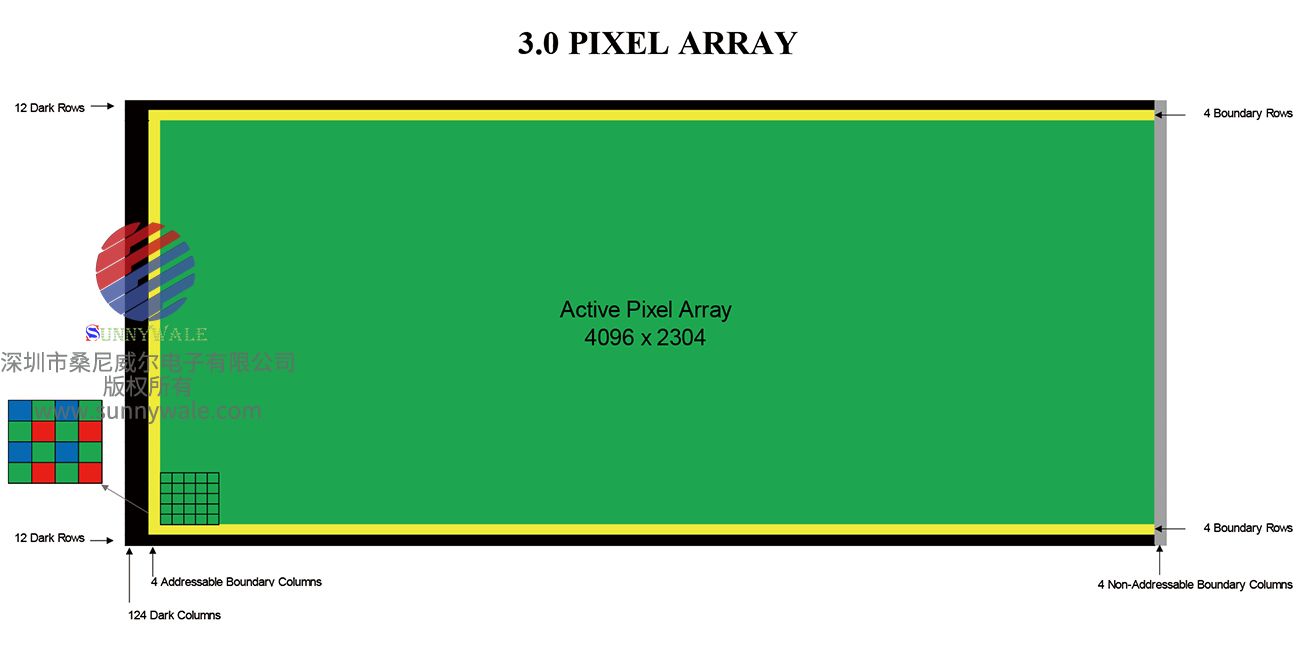

（图3.1像素阵列排列）
LUX9512的像素阵列排列如图3.1所示。有4096 (H) x 2304 (V)个活动像素。在活动像素阵列的右边缘有4个不可寻址的边界列，在活动像素阵列的左侧有4个可读的边界列。在LUX9512中，在活动像素数组的上下各有4个可读边界行。除了活动像素和边界像素外，活动像素的左侧有124个光学黑色列，顶部有12个光学黑色行，底部有12个光学黑色行。当选择第二个暗核时，124个暗列旁边的4个可寻址边界列一起读出。
光学黑色像素的作用是在黑暗中提供像素信号的值。此外，如果图像中存在逐行噪声或其他逐行伪影，则光学黑色像素允许用户通过减去包含这些逐行噪声信息的平均暗列值来减少该噪声。边界像素用于改善活动像素和光学黑像素区域的图像均匀性。像素（0,0）位于像素数组的左下角。第一个活动像素（颜色传感器为绿色）的坐标为（128,16）。
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
有关LUX9512 的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，可咨询本公司
点击或者复制上面链接到浏览器打开，LUX9512 datasheet PDF file可免费下载(如有加密，联系站长微信：9308762)

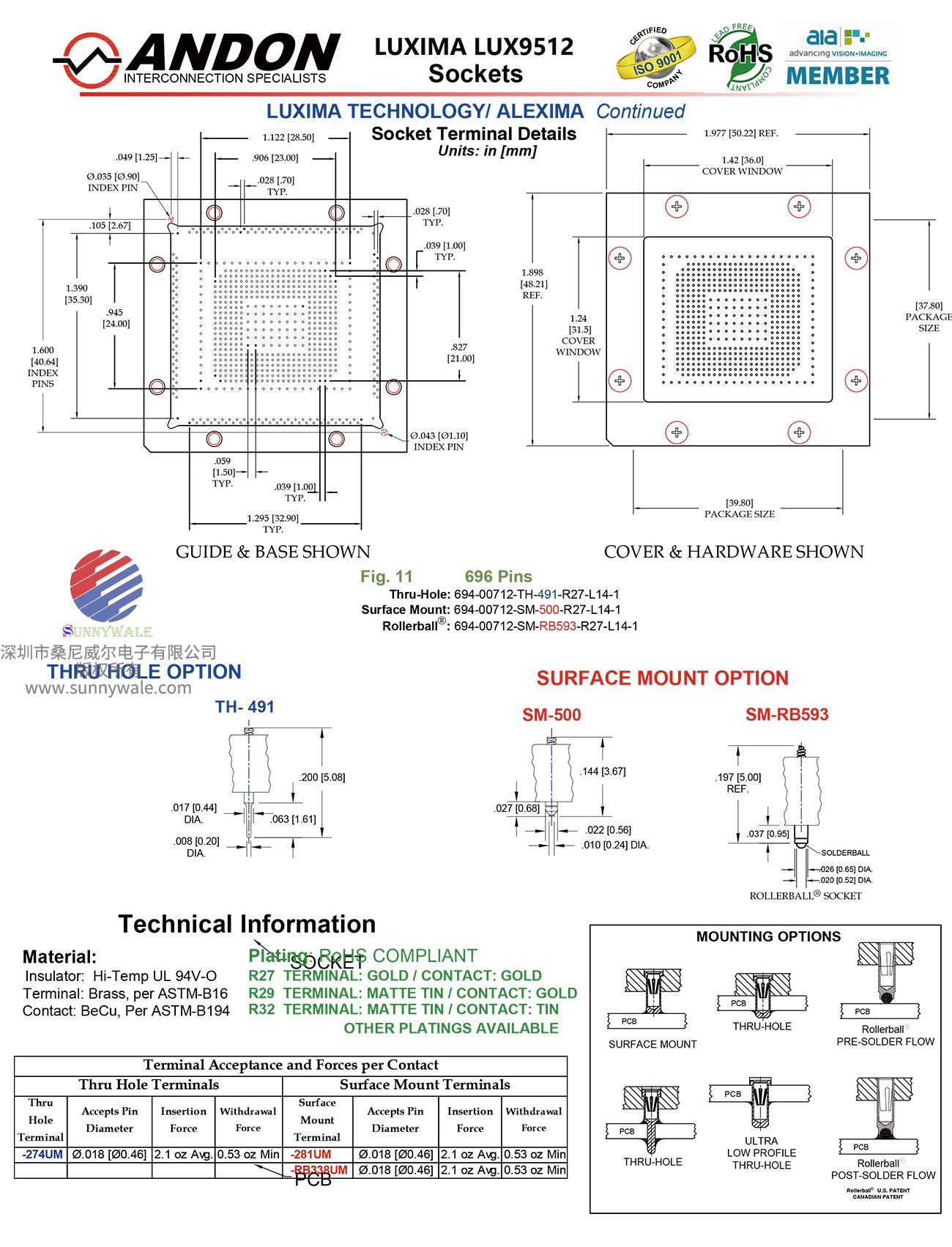

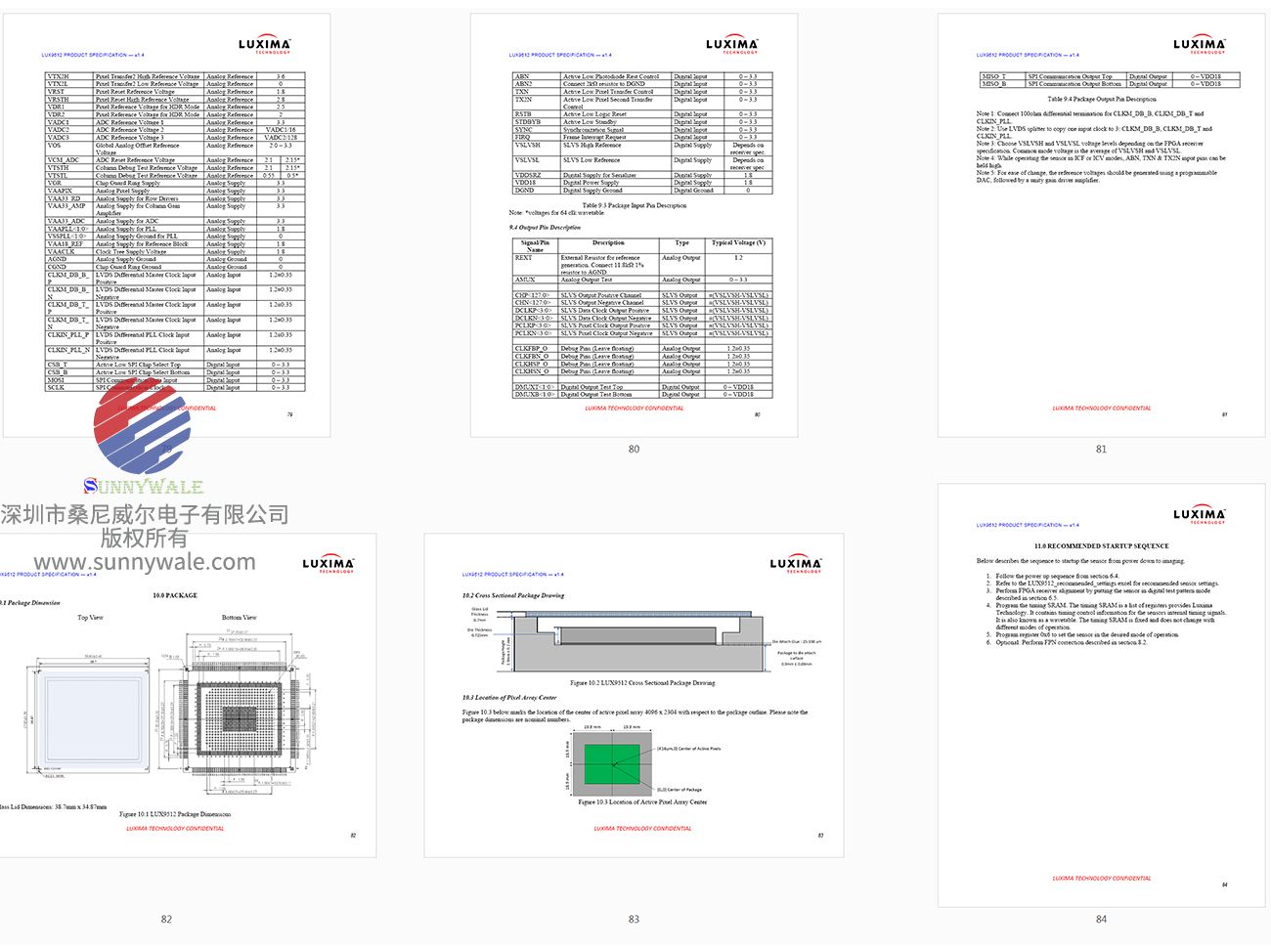

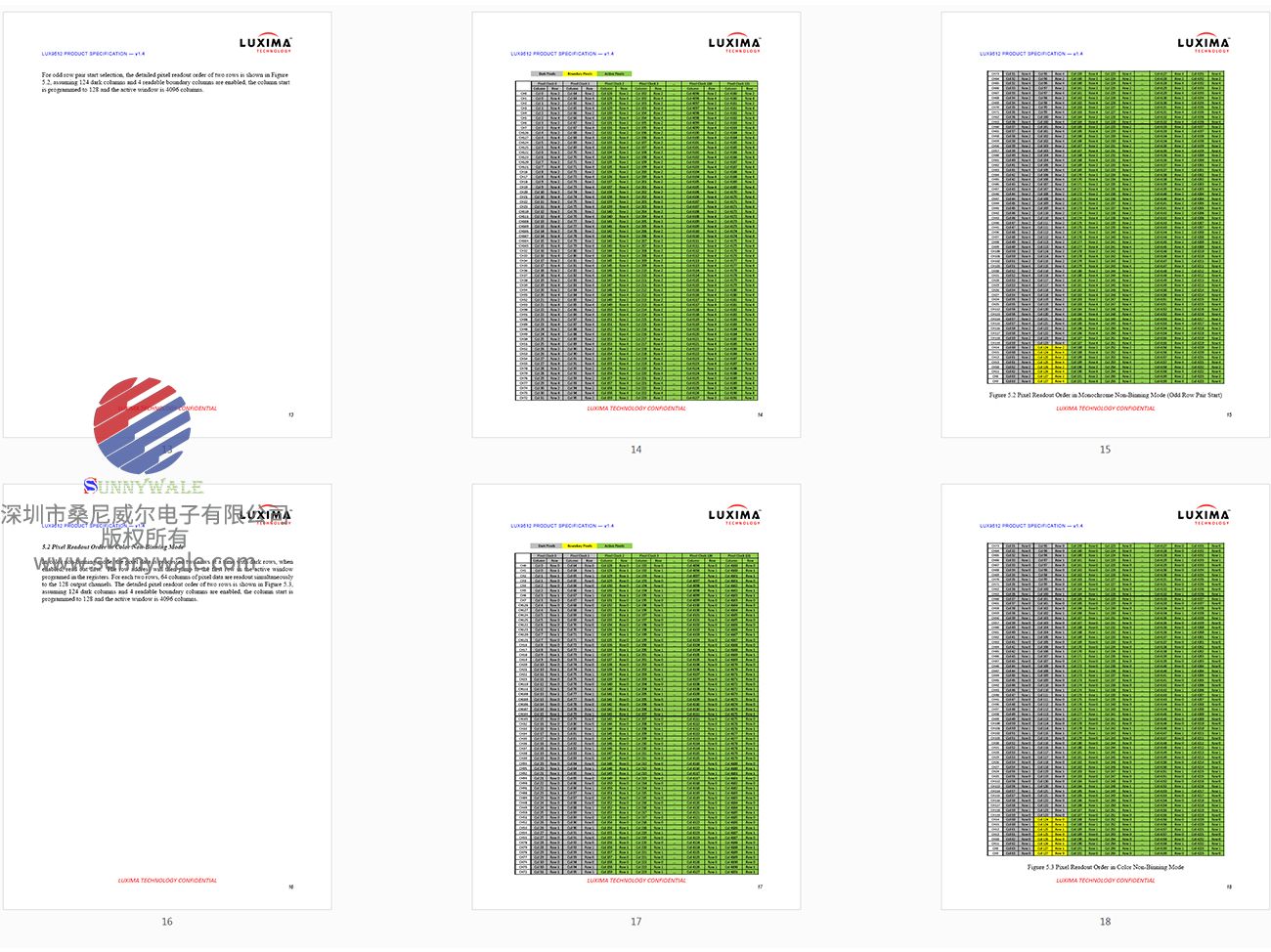

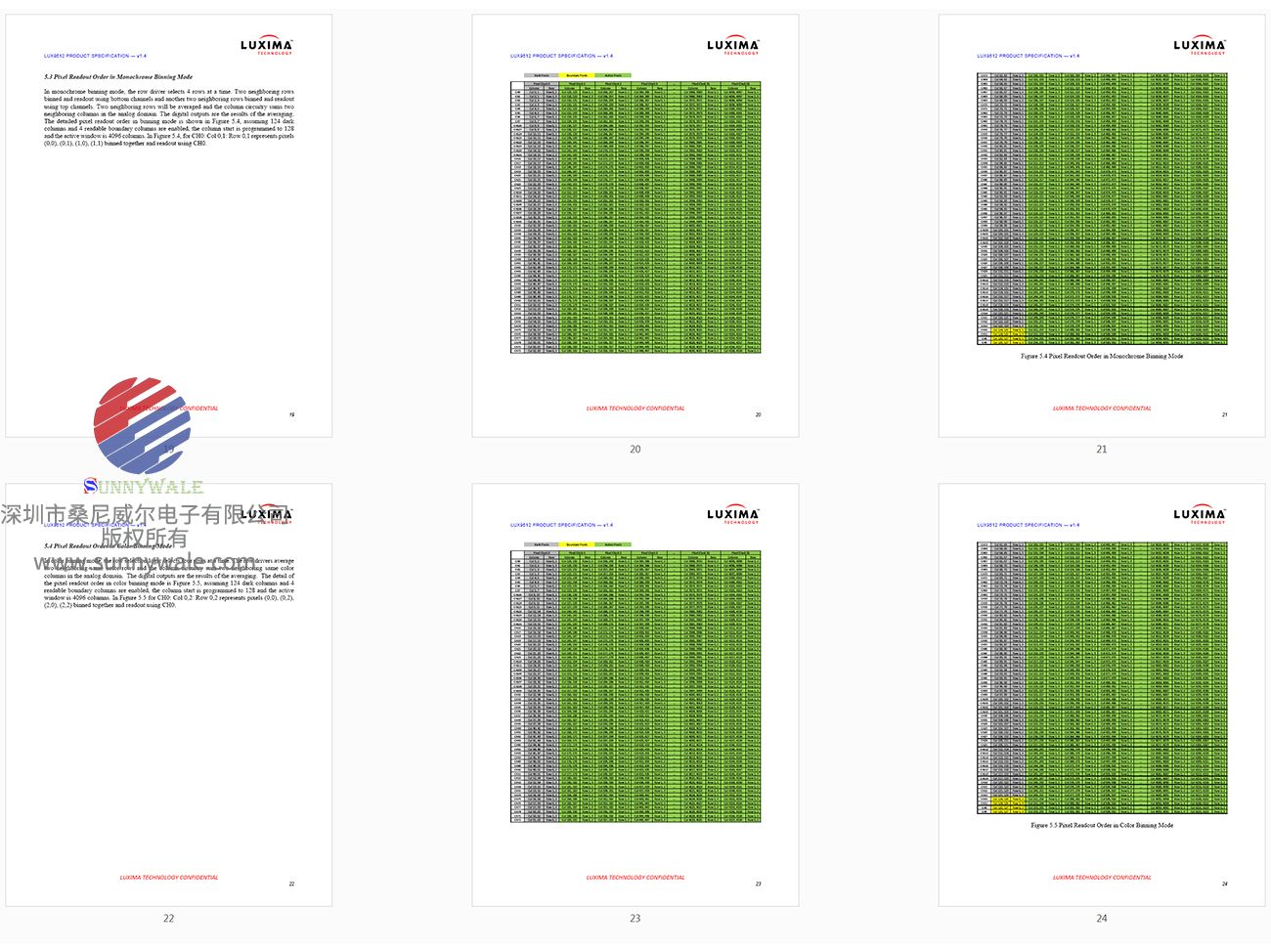

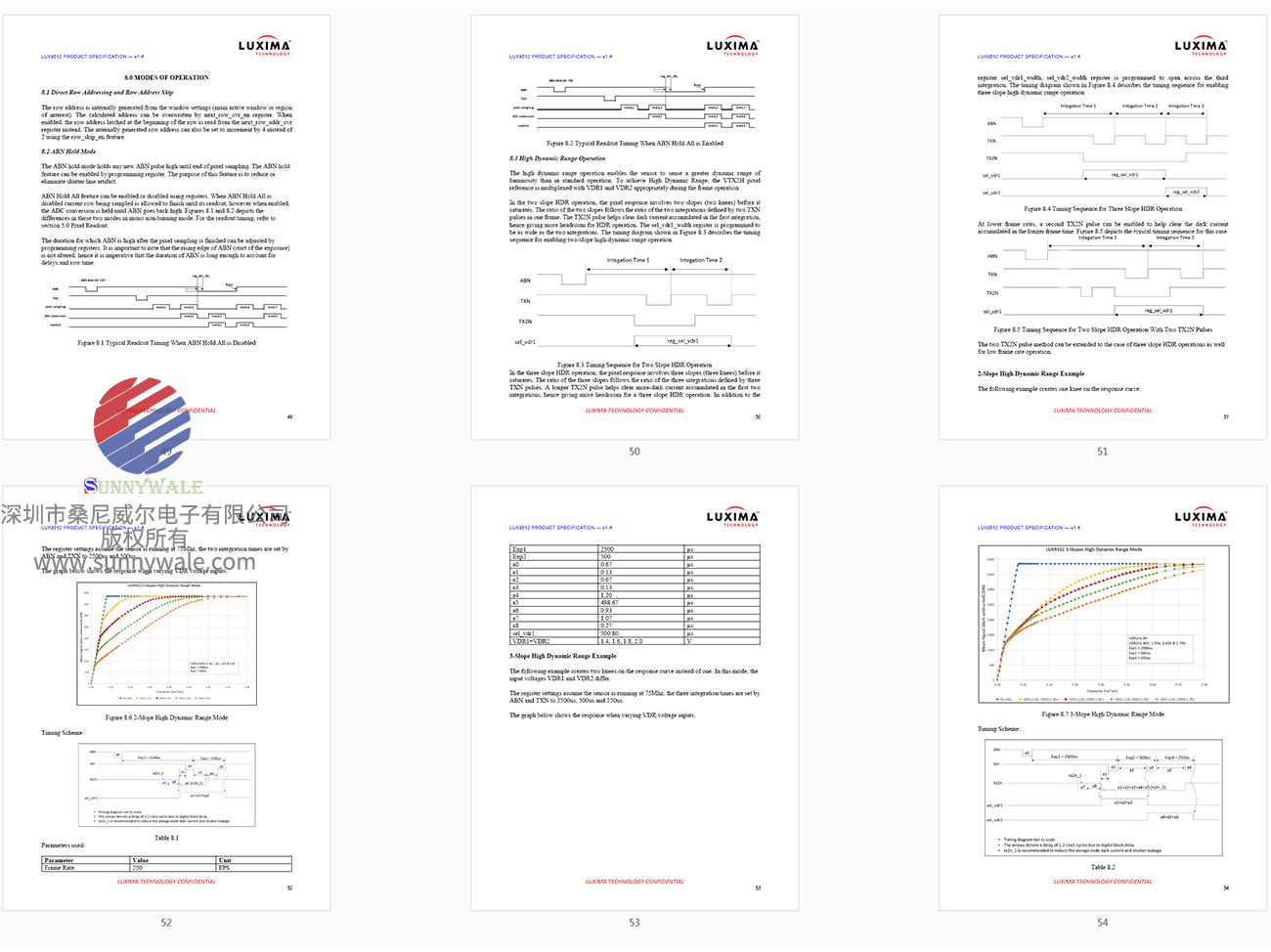

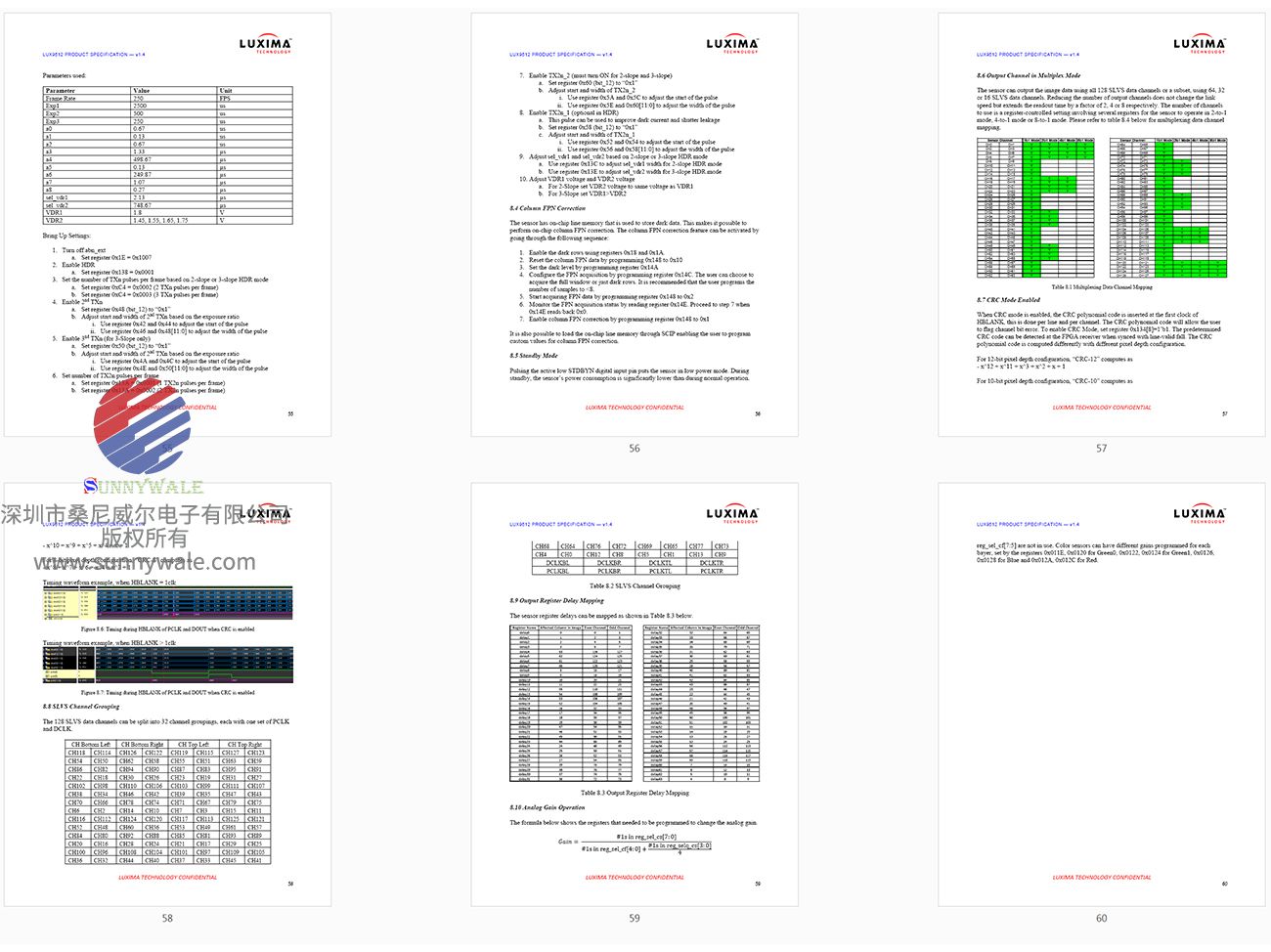

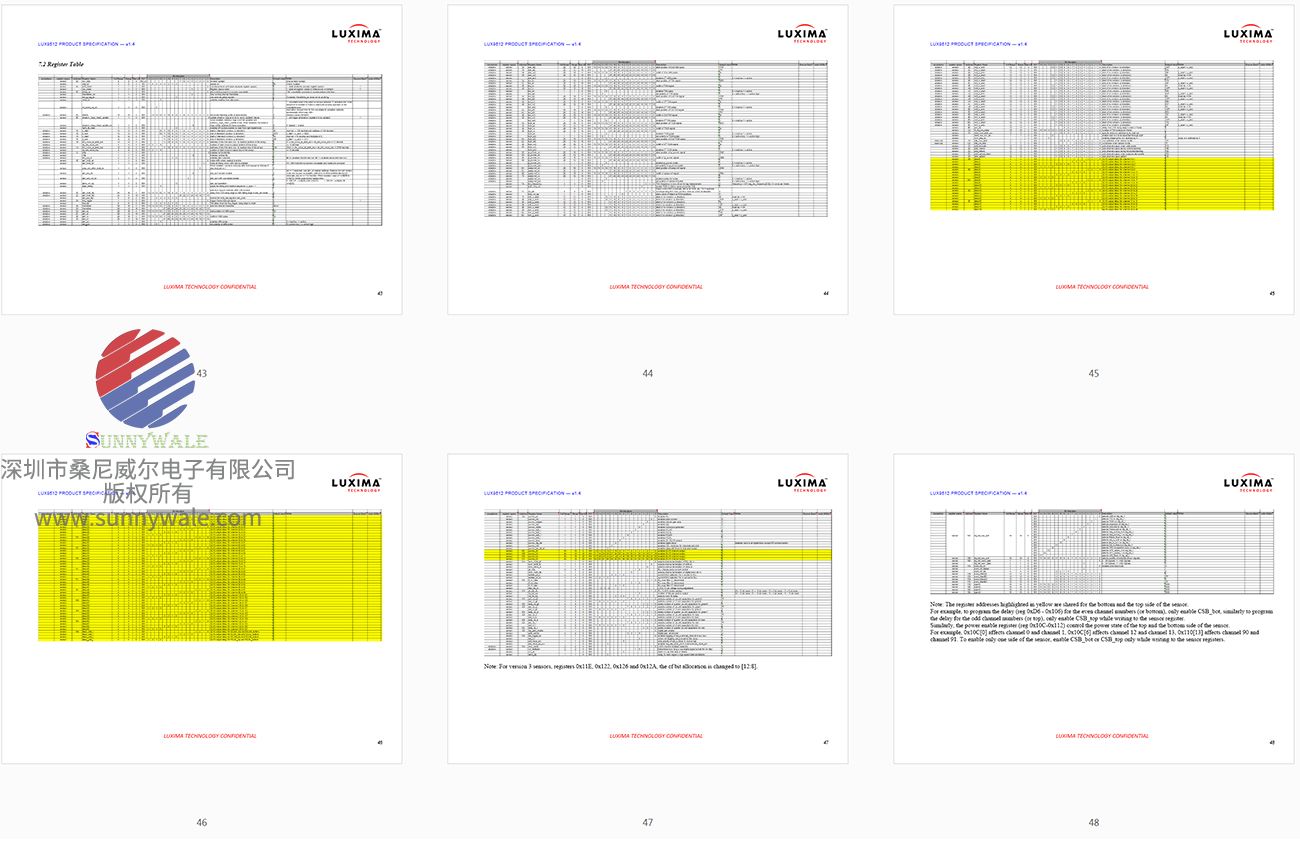

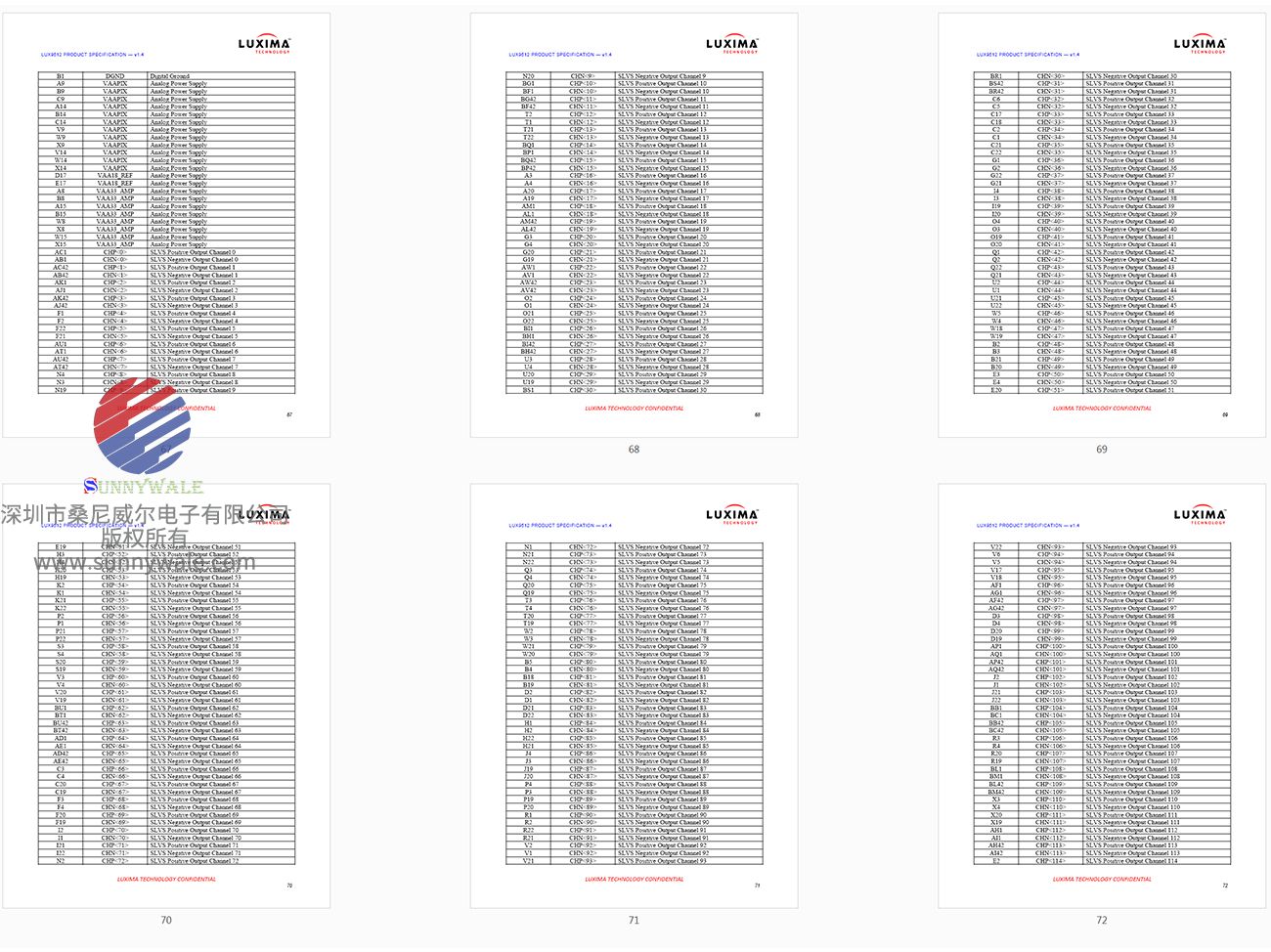

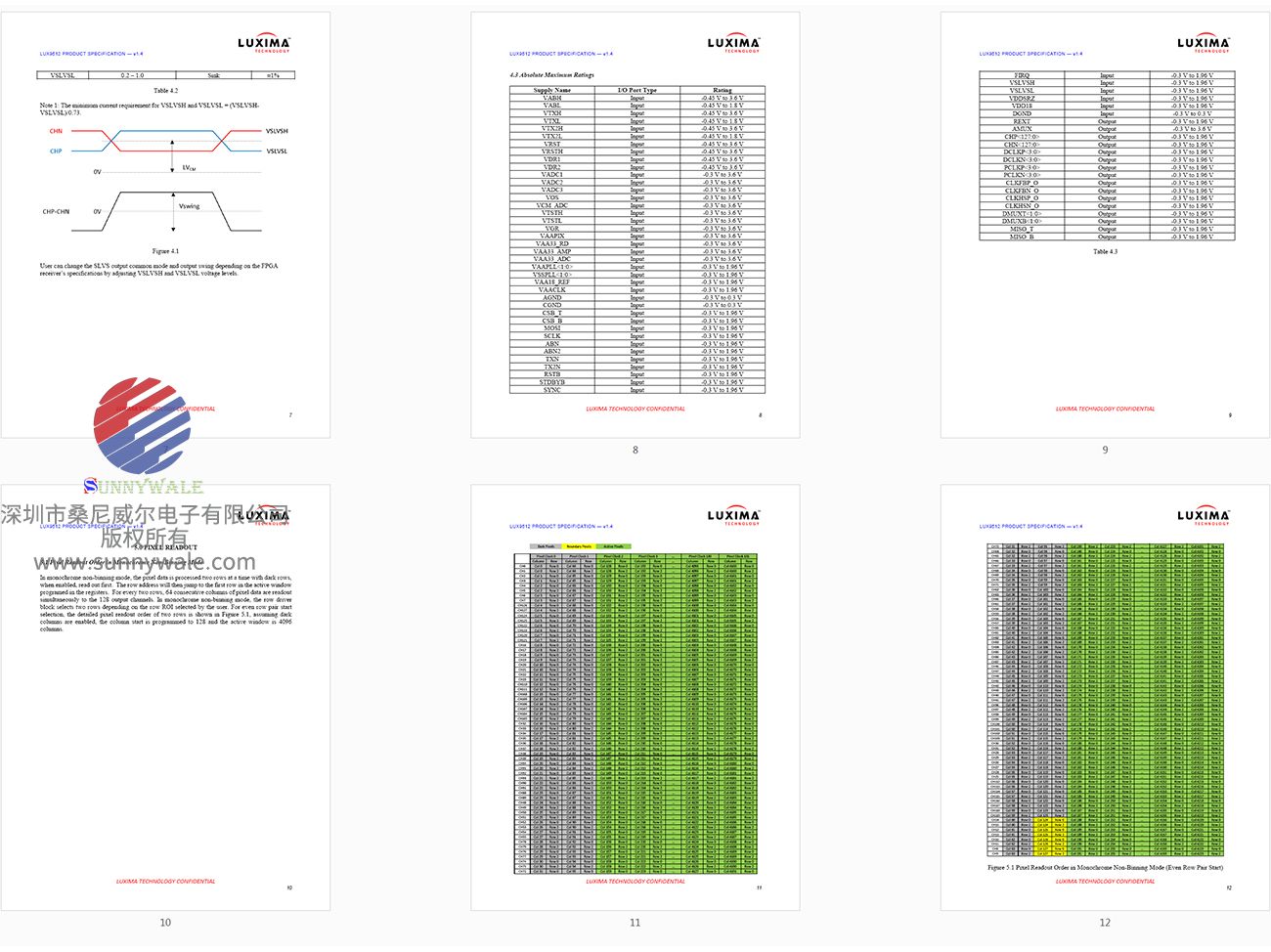

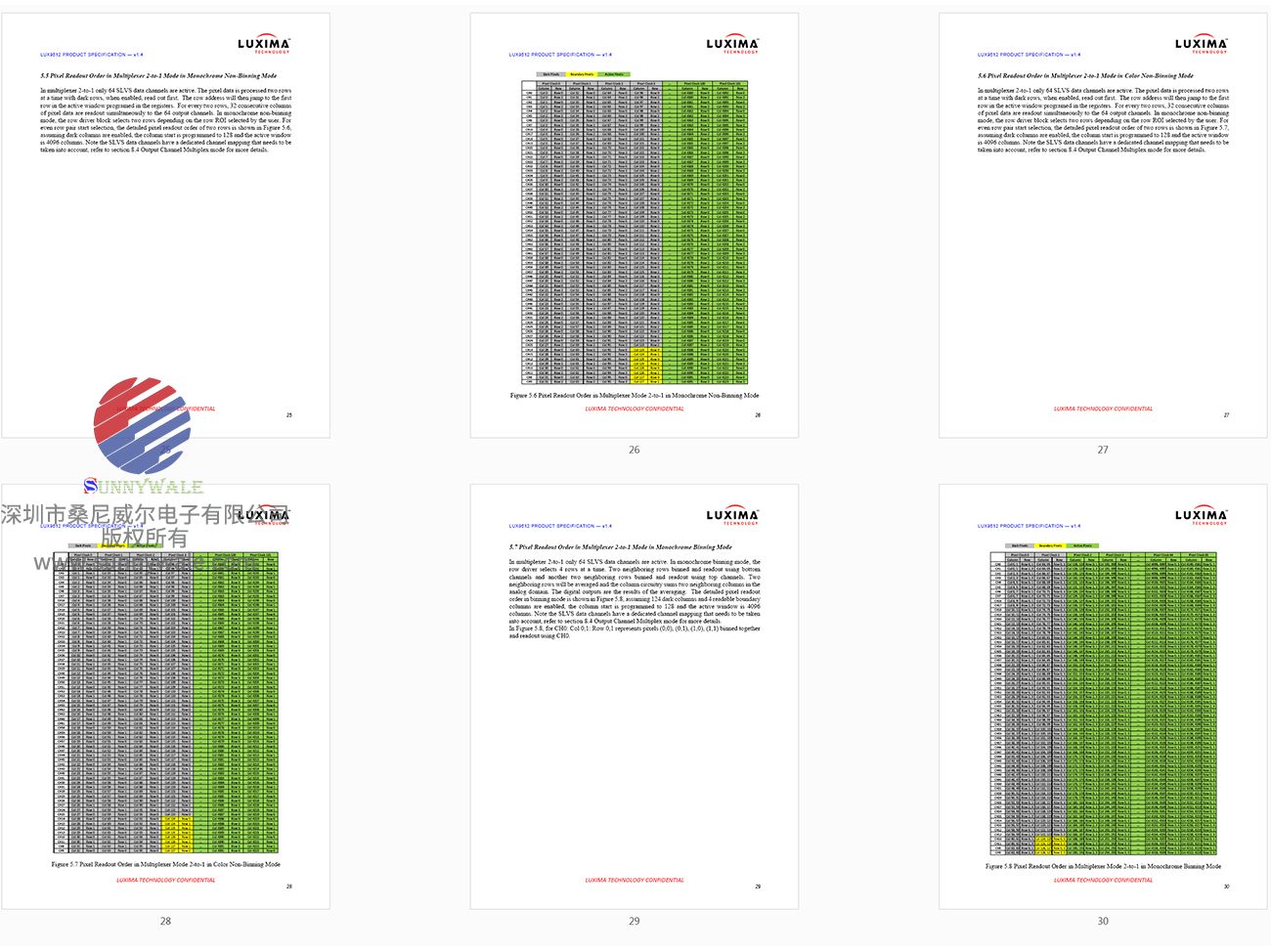

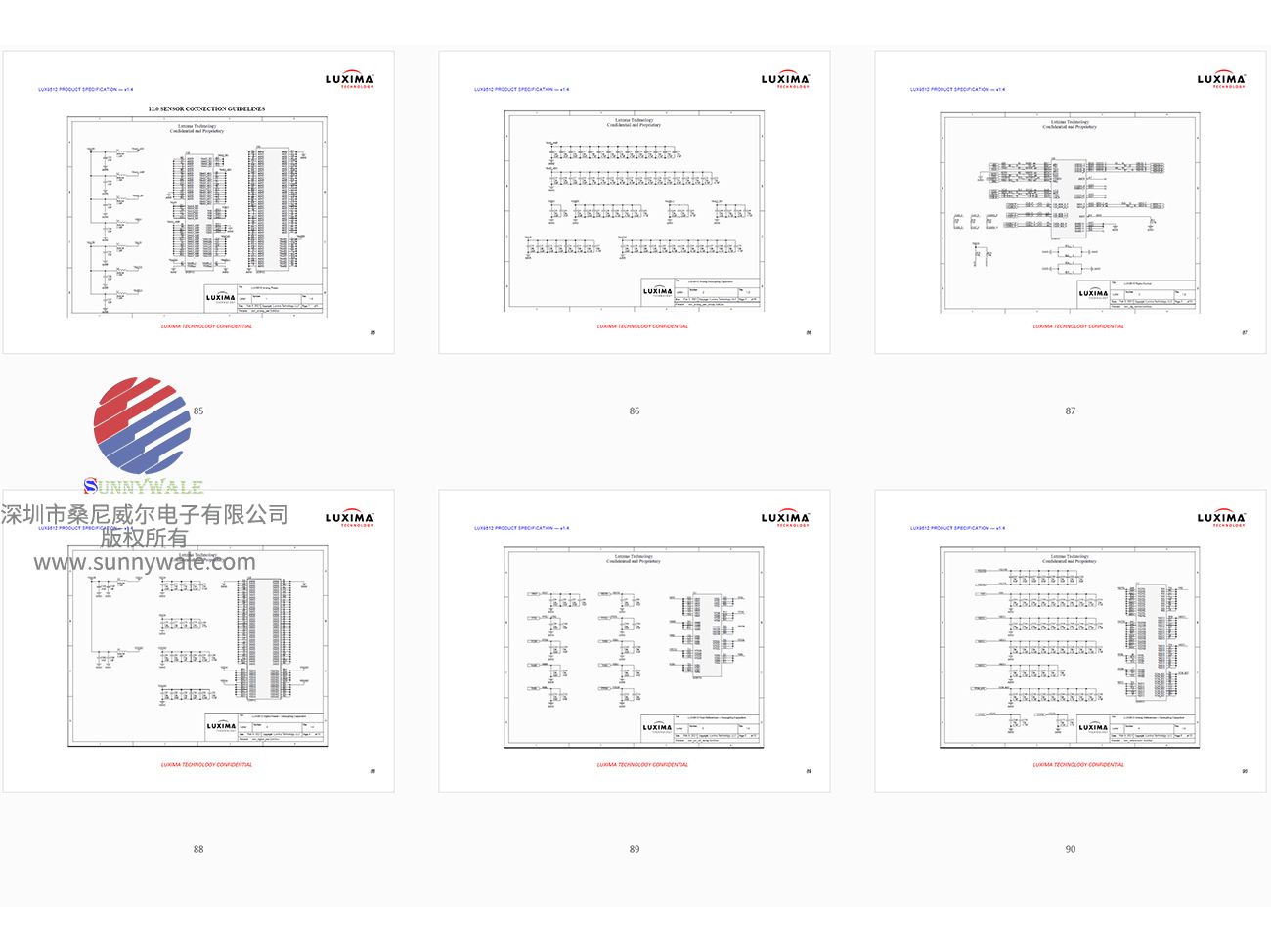

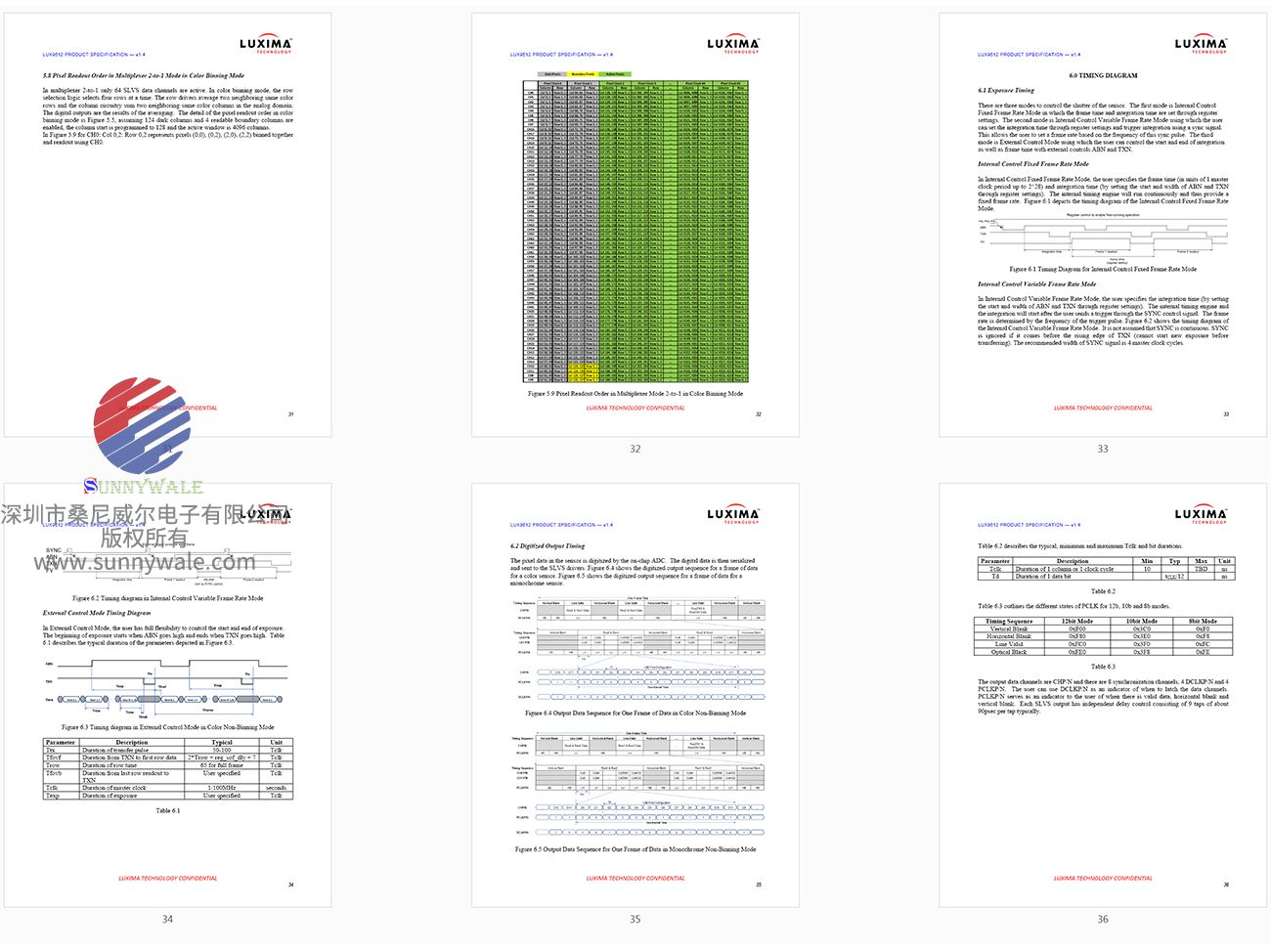

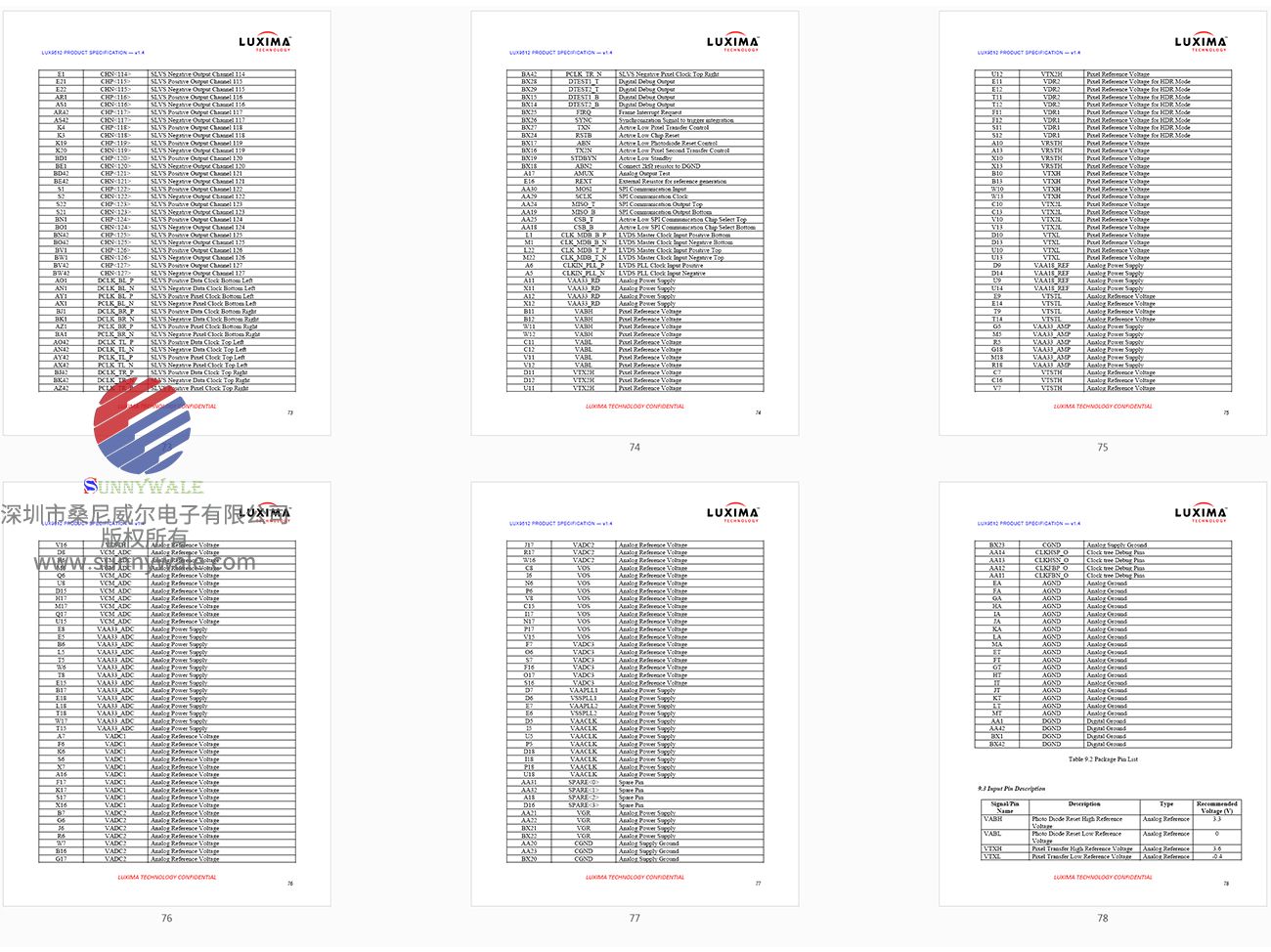

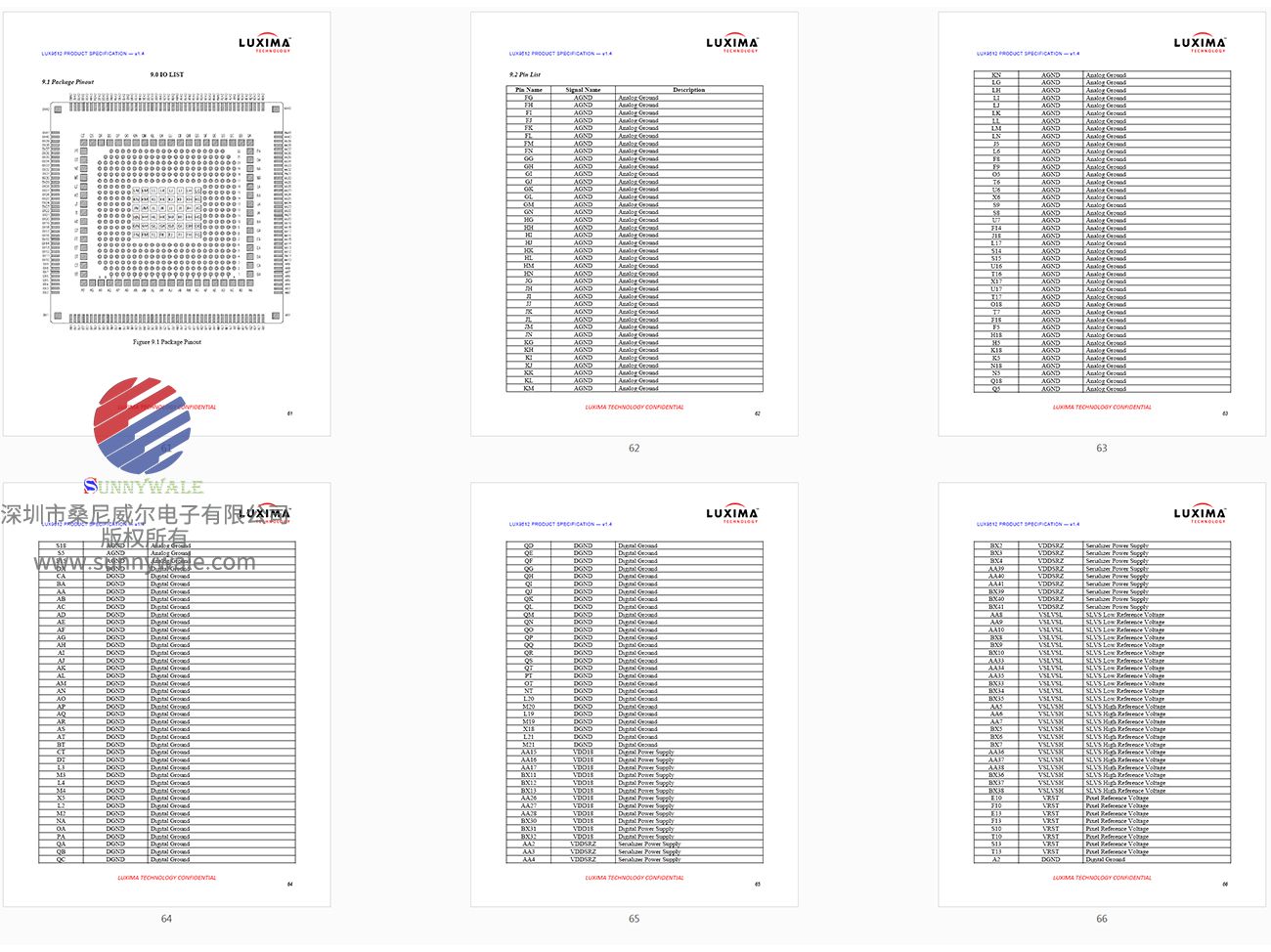

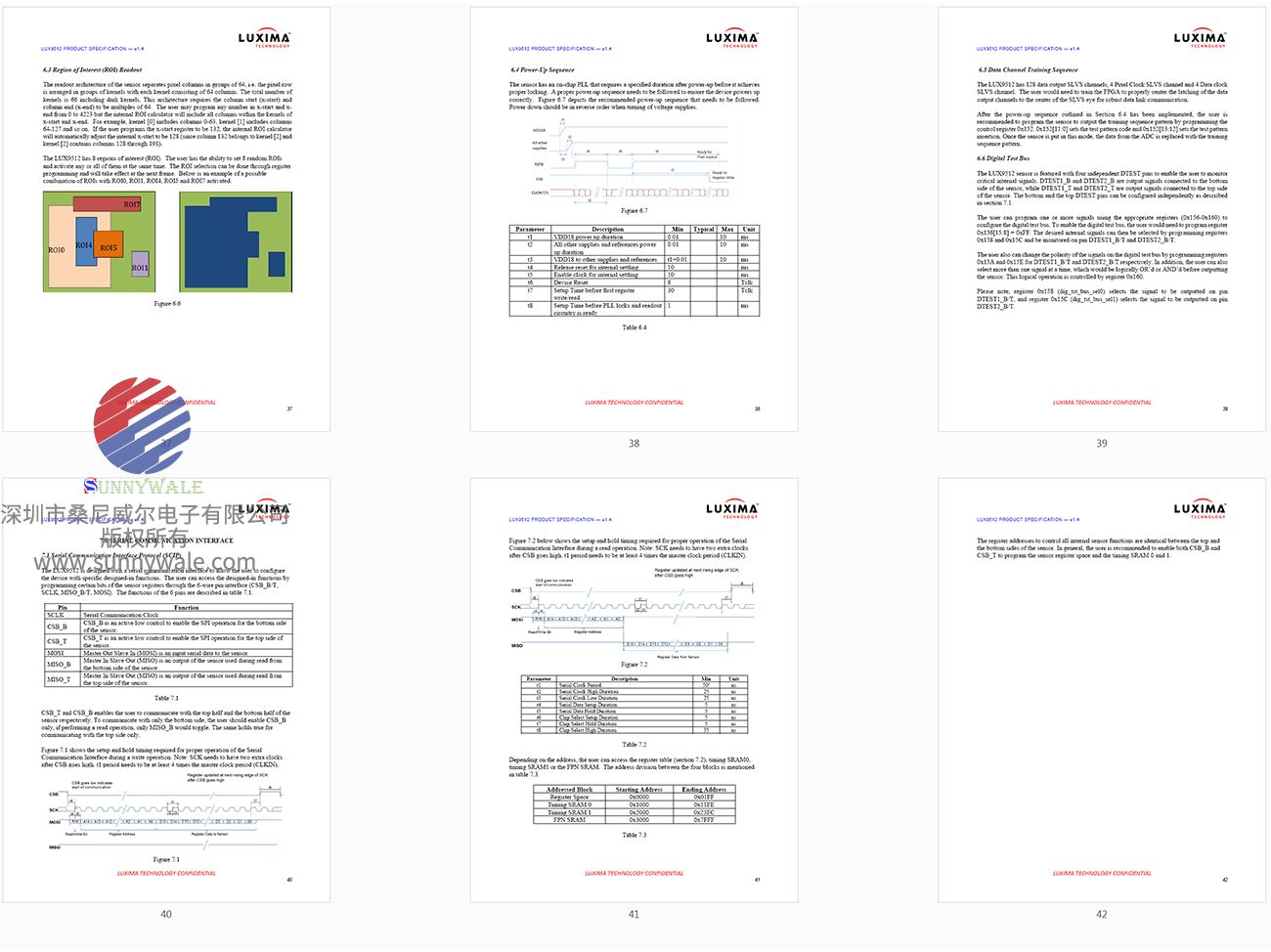

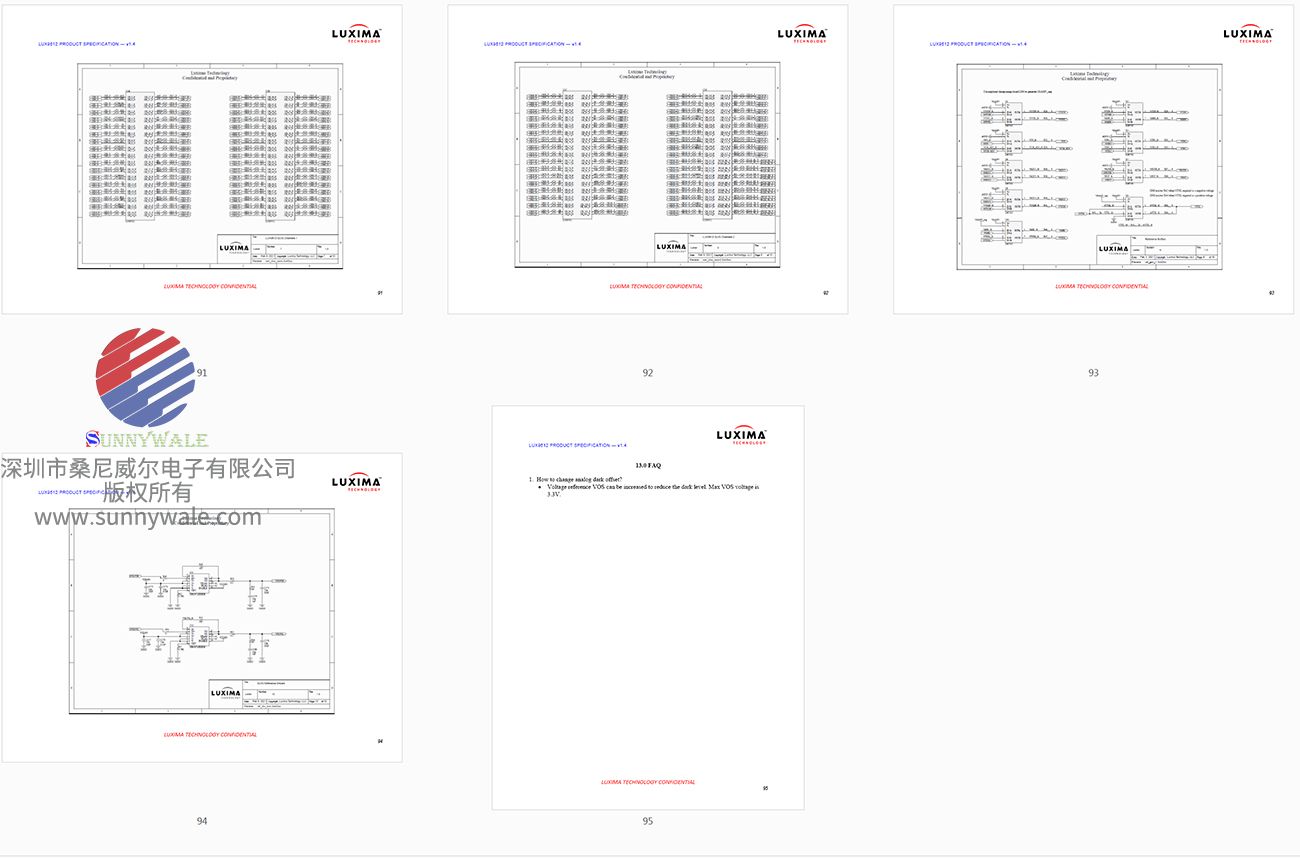

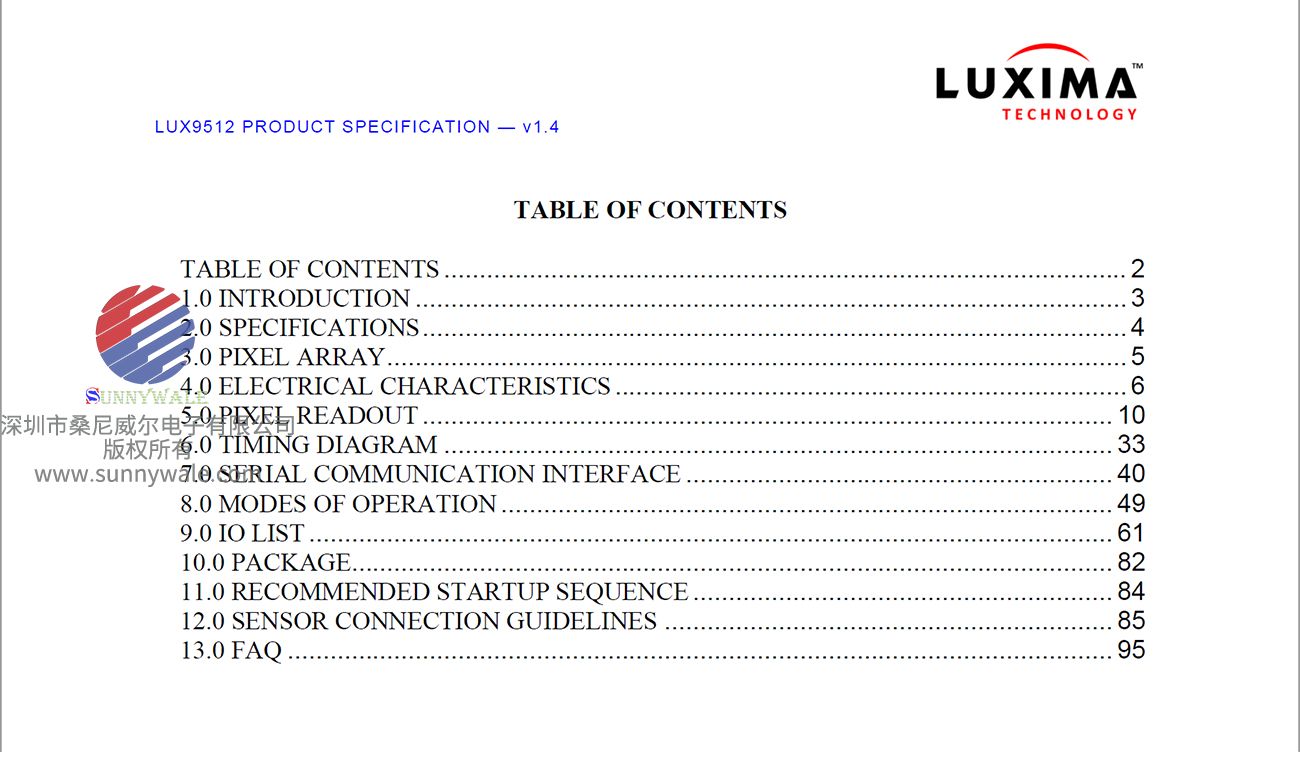

LUX9512完整的DATASHEET规格书一共95页，附带寄存器配置表（43-48页），预览缩略图如下：
