ICX424AL索尼SONY对角线6mm（类型1/3）逐行扫描黑白CCD固态图像传感器，方形像素，用于B/W单色黑白相机摄像机头
2024-12-19 19:38:01
点击购买
ICX424AL datasheet，索尼对角线6mm，SONY1/3逐行扫描黑白CCD，方形像素固态图像传感器，用于B/W单色黑白相机摄像机头的CCD
ICX424AL描述
ICX424AL是一个对角线6毫米（类型1/3）线间CCD固态图像传感器与一个方形像素阵列，适用于EIA黑白相机。逐行扫描允许输出所有像素的信号在大约1/60秒内独立完成。该芯片的特点是具有可变的电子快门电荷存储时间，这使得实现全帧静止图像没有机械快门。高灵敏度和低暗电流是通过采用HAD（孔积累二极管）传感器实现的。
ICX424AL应用
● FA（工厂自动化）相机
● 监控摄像头。
ICX424AL特性
● 逐行扫描允许从所有像素单独读出图像信号。
● 高垂直分辨率（480电视线）静止图像，无需机械快门
● 方形像素
● 支持VGA格式
● 水平驱动频率：24.54MHz
● 无电压调节（复位栅极和衬底偏置不调整）
● 高分辨率、高灵敏度、低暗电流
● 连续变速快门
● 低涂片
● 优良的抗开花特性
● 水平寄存器：5.0V驱动
● 16针高精度塑料封装（支持双面标准）
ICX424AL设备结构
● 线间CCD图像传感器
● 图像尺寸：对角线6mm（类型1/3）
● 有效像素数：大约659 (H) × 494 (V)。330 k像素
● 总像素数：大约692 (H) × 504 (V)。350 k像素
● 芯片尺寸：5.79mm (H) × 4.89mm (V)
● 像元尺寸：7.4μm (H) × 7.4μm (V)
● 光学黑色：水平(H)方向：前2像素，后31像素
垂直(V)方向：前8像素，后2像素
● 虚拟位数：水平16位，垂直5位
● 衬底材料：硅
● 16针-DIP（塑料封装）

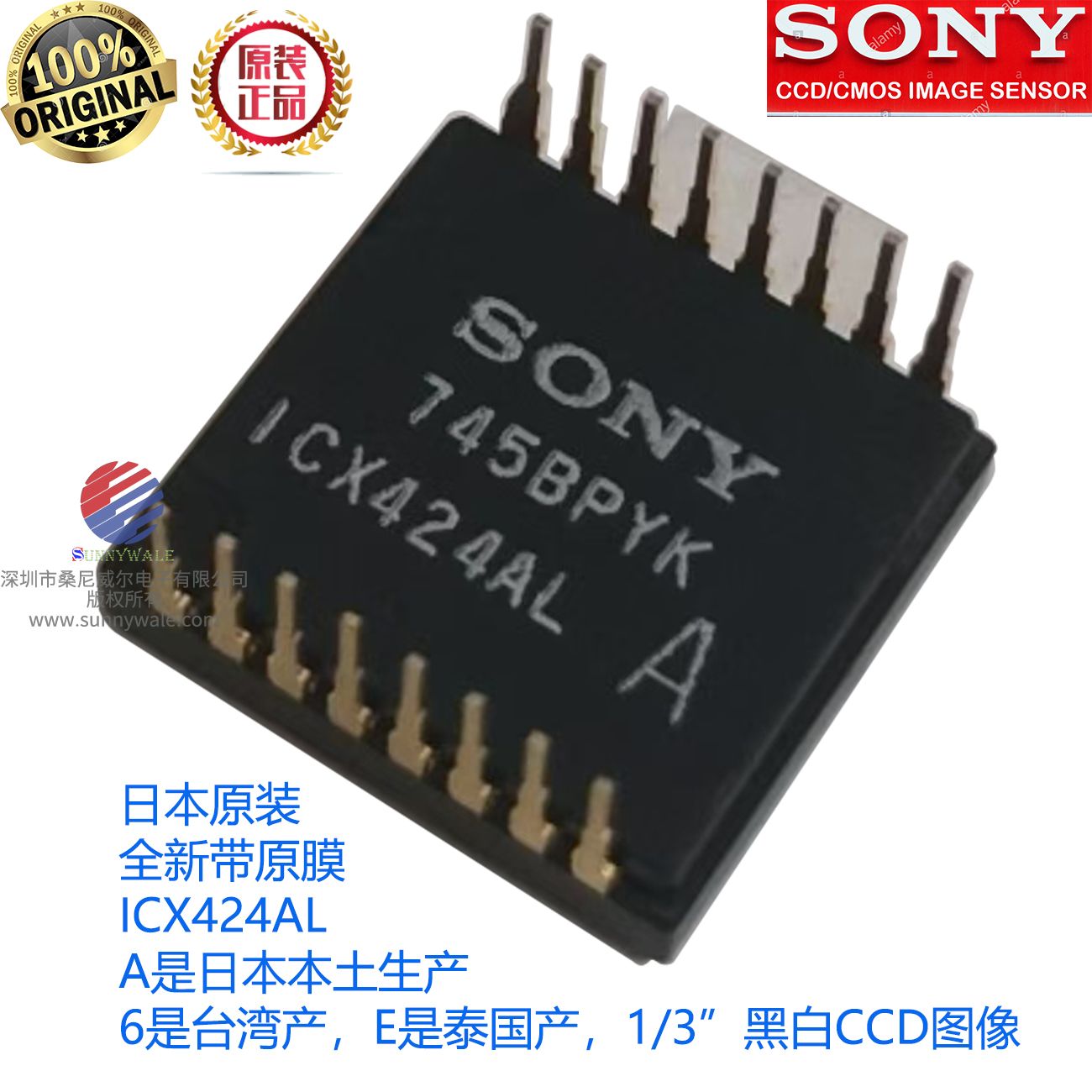

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
