DLP5530SAFYS-Q1德州仪器 TI 适用于汽车内部 0.55 英寸130万像素投影到前挡风玻璃上的显示的DMD=数字微镜器件，抬头显示HUD(Head-up display)
2024-11-22 22:55:05
点击购买
DLP5530SAFYS-Q1 datasheet，德州仪器适用于汽车投屏， TI 抬头显示HUD(Head-up display)， 0.55 英寸130万像素汽车投影，前挡风玻璃上的DMD，挡风玻璃数字微镜器件，DLP5530S-Q1规格书手册
1 DLP5530SAFYS-Q1特性
● 符合汽车应用要求
- DMD（数字微镜器件=Digital Micromirror Device）阵列工作温度范围 -40°C 至 105°C
● 功能安全质量管理型
- 有助于使 ISO 26262 功能安全系统设计满足ASIL-B 要求的文档
● DLP5530S-Q1 汽车芯片组包括：
- DLP5530S-Q1 DMD
- DLPC230S-Q1
- TPS99000S-Q1 系统管理和照明控制器
● 0.55 英寸对角线微镜阵列
- 7.6 μm 微镜间距
- ±12° 微镜倾斜角（相对于平面）
- 底部照明，实现最优的效率和光学引擎尺寸
- 支持 1152 × 576 输入分辨率
- 高达 2304 x 1152 分辨率，外部基于 GPU 的菱形预处理
- 与 LED 或激光照明兼容
● 600 MHz sub-LVDS DMD 接口，可实现低功耗和低排放
● 温度极值下 DMD 刷新率为 10 kHz
● DMD 存储器单元的内置自检
2 DLP5530SAFYS-Q1应用
● 宽视场和增强现实抬头显示 (HUD)
● 数字仪表组、导航和信息娱乐系统挡风玻璃显示
3 DLP5530SAFYS-Q1说明
DLP5530S-Q1 汽车 DMD 与 DLPC230S-Q1 DMD 控制器和 TPS99000S-Q1 系统管理和照明控制器结合使用，能够实现高性能增强现实 HUD。采用 2:1 宽高比，支持超宽宽高比设计；具有 130 万像素分辨率，可在 HUD 应用实现视网膜级受限显示。DLP5530SQ1的光通量是前代 DLP3030-Q1 汽车 DMD 的 3 倍以上，能够获得更宽广的视场和更大的驾驶员眼动范围，增强用户的使用体验。该芯片组耦合了 LED 和光学系统，能够获得更饱满的 125% NTSC 色彩、超过15,000cd/m2 的超高亮度、超过 5000:1 的高动态调光比以及太阳能高负载容差。DLP5530S-Q1 汽车 DMD微镜阵列针对底部照明而配置，可实现更高效率和更紧凑的光学引擎设计。S450 封装针对 DMD 阵列而言具有低热阻的特点，可实现更高效的热解决方案。
器件信息
器件型号 封装(1) (2) 封装尺寸（标称值）
DLP5530S-Q1 FYS (149) 22.30mm × 32.20mm

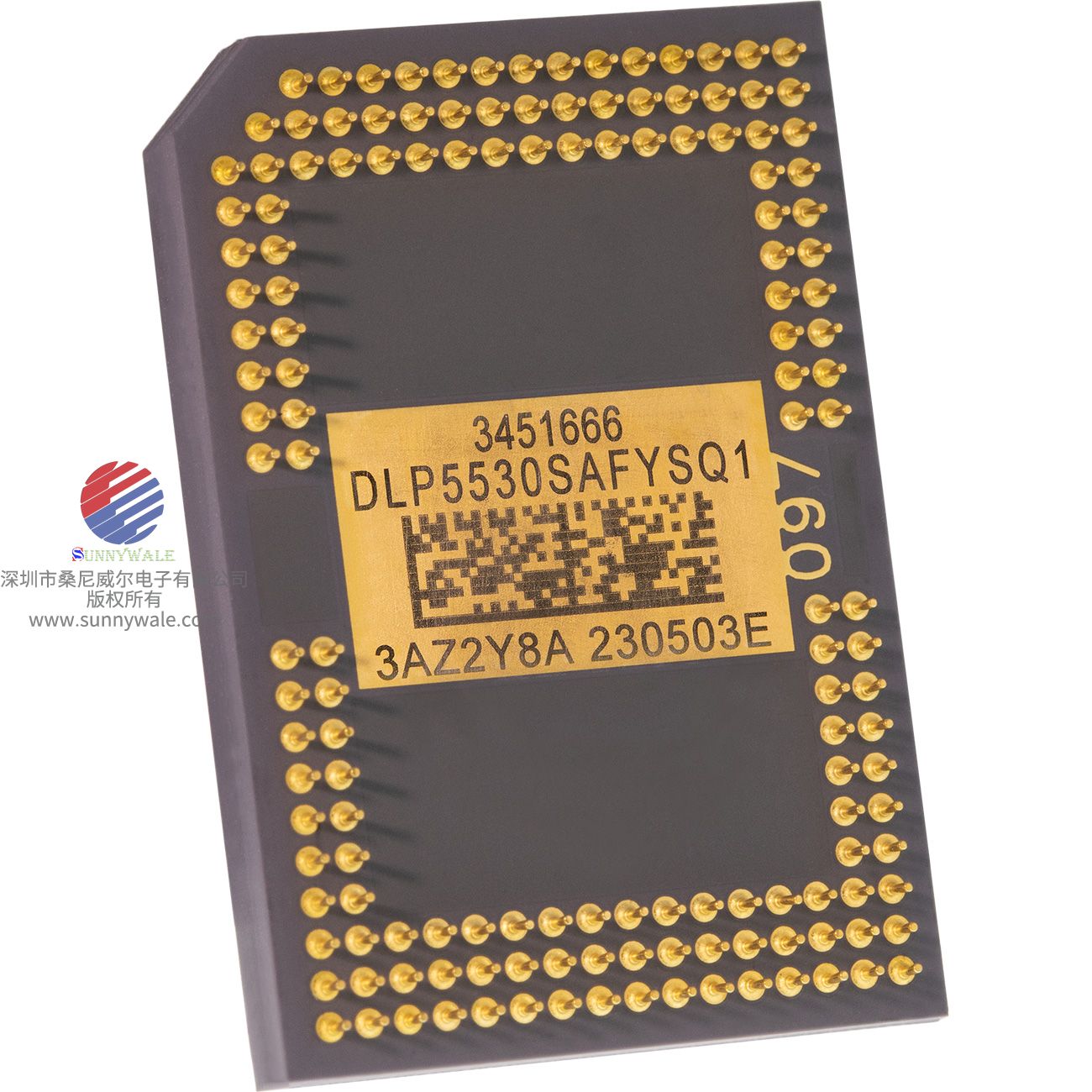

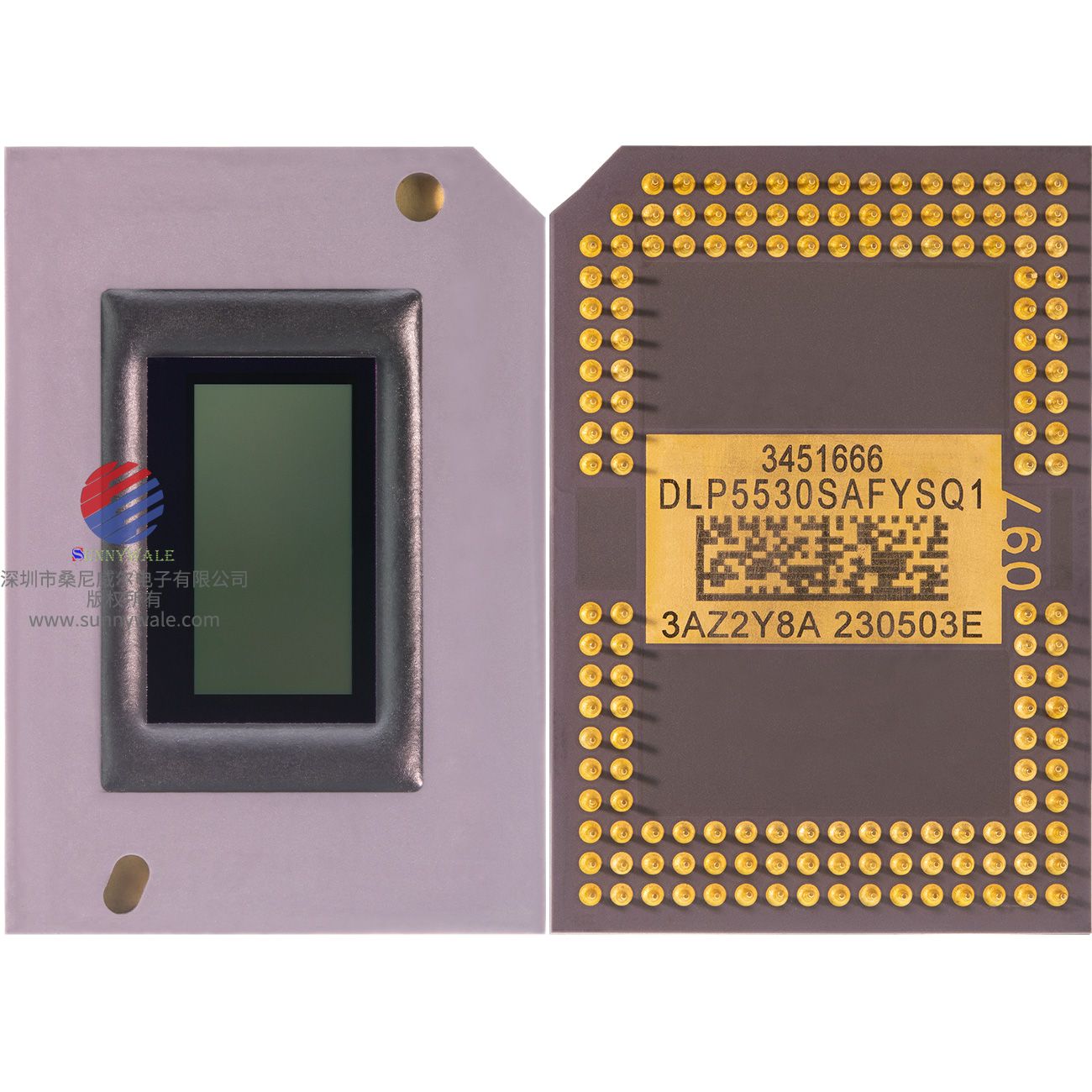

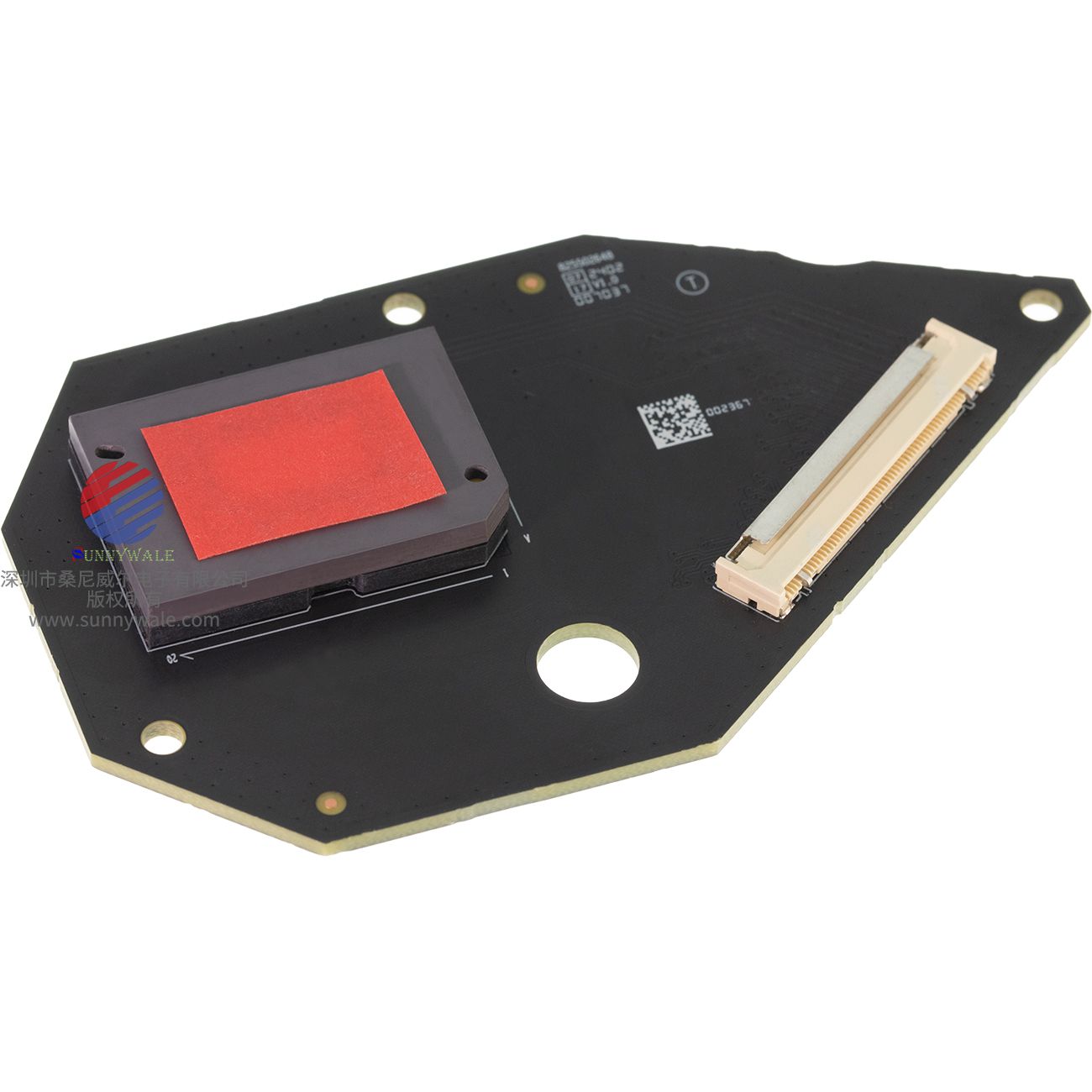

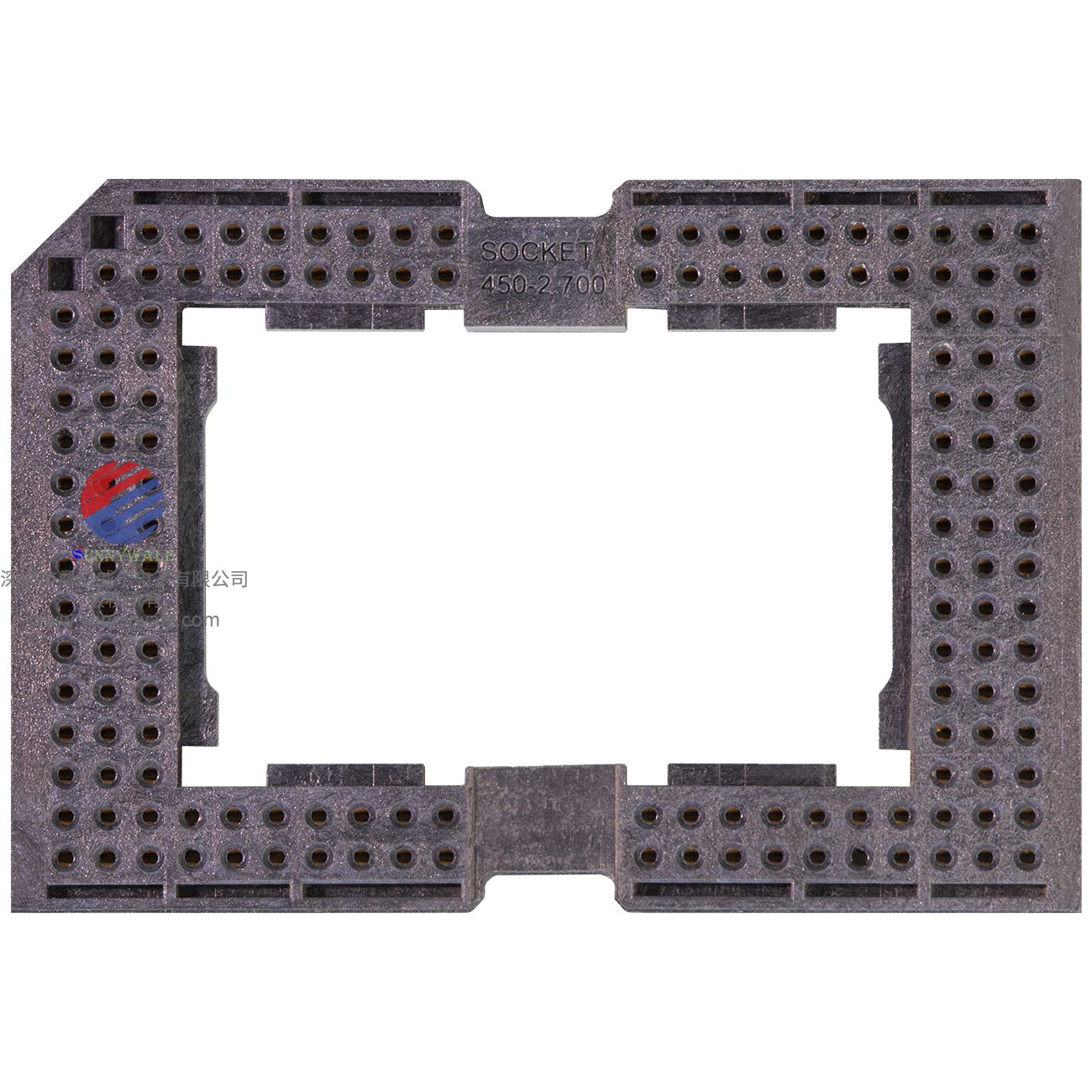

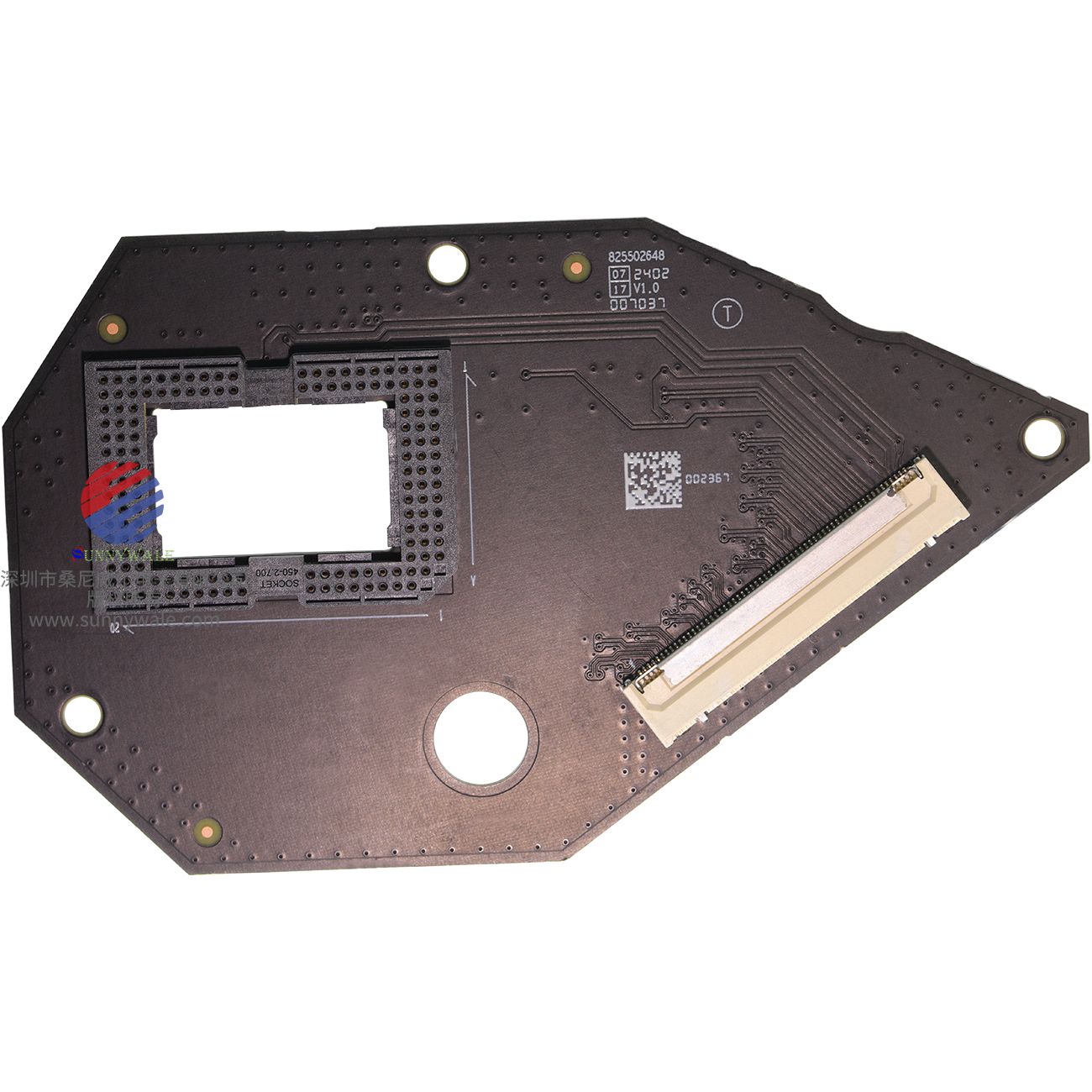

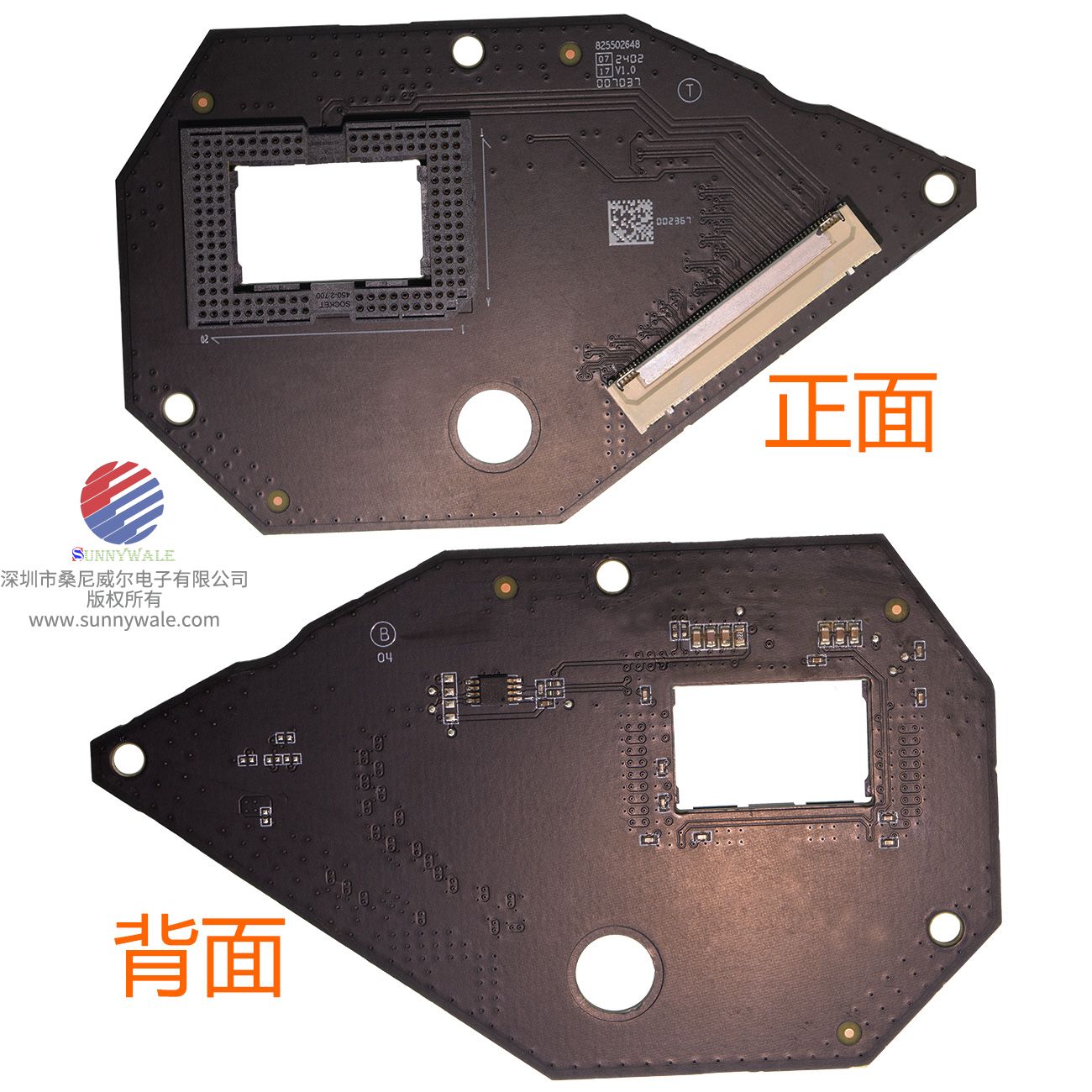

DLP5530SAFYS-Q1 Package :149Pin-CPGA

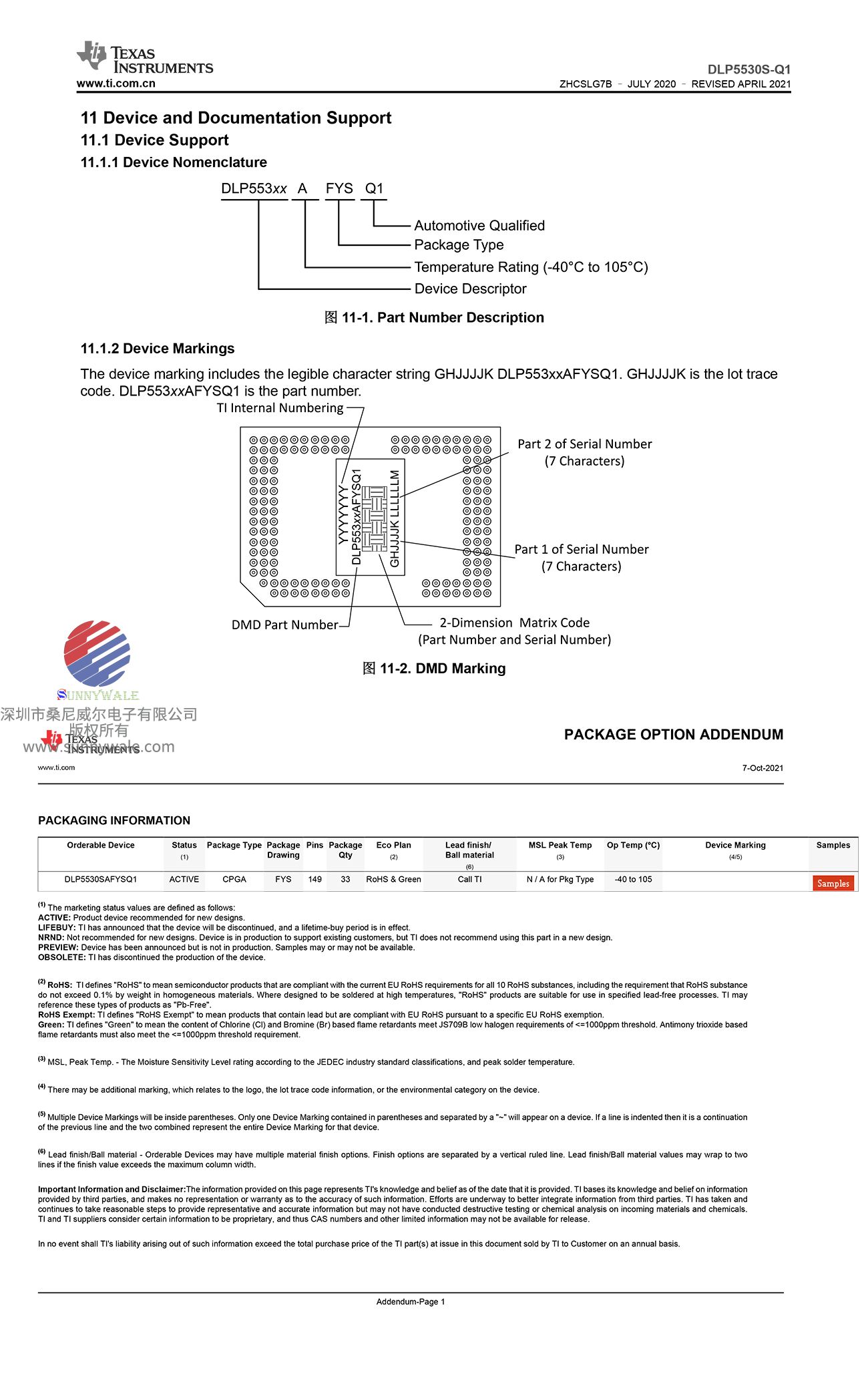

(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 本数据表包含了有关此 DMD 在平视显示应用中的规格和应用。请参阅 DLP55DLP5531A-Q1 datasheet (DLPS075)，了解前照灯规格和应用信息。
7 DLP5530SAFYS-Q1详细描述
7.1概述

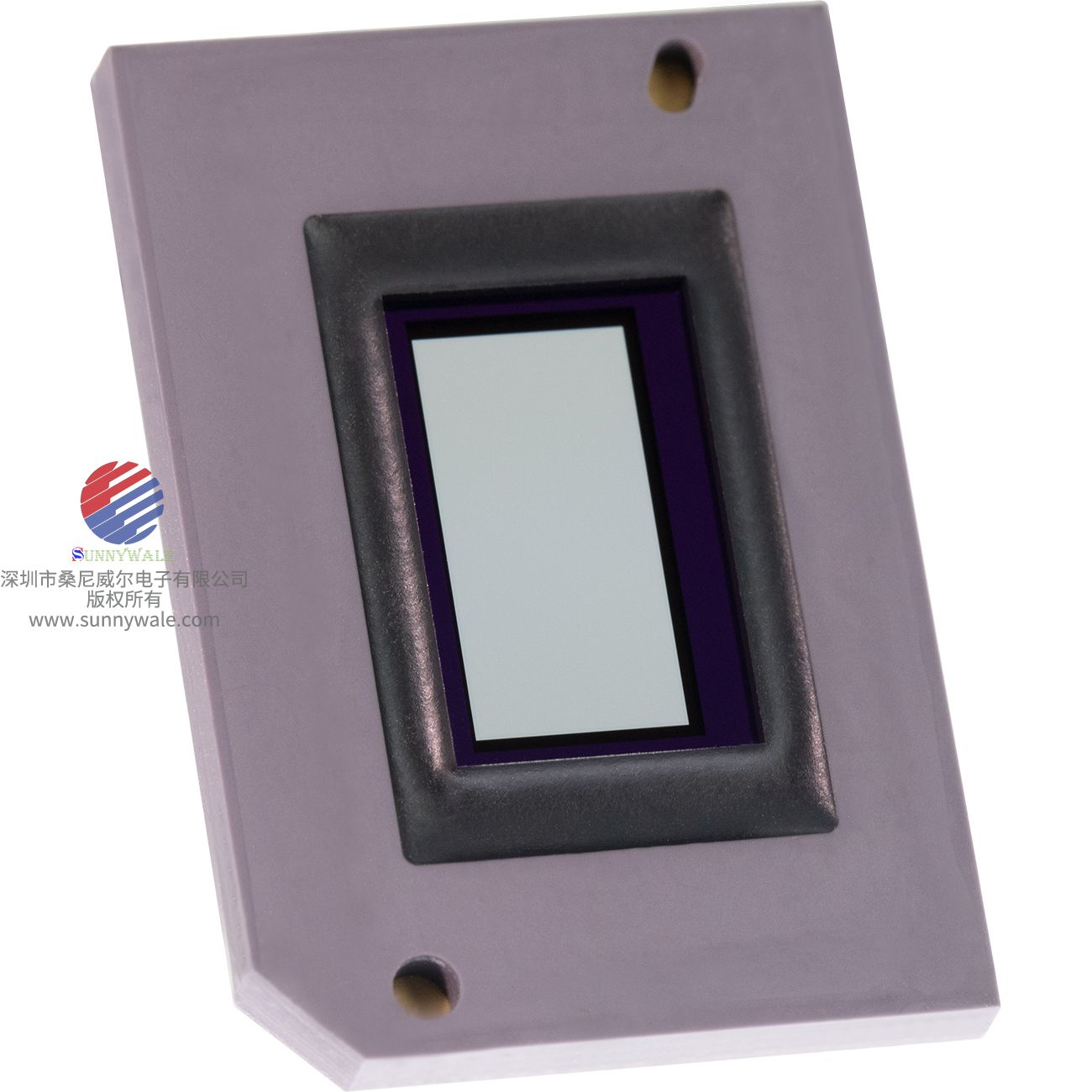

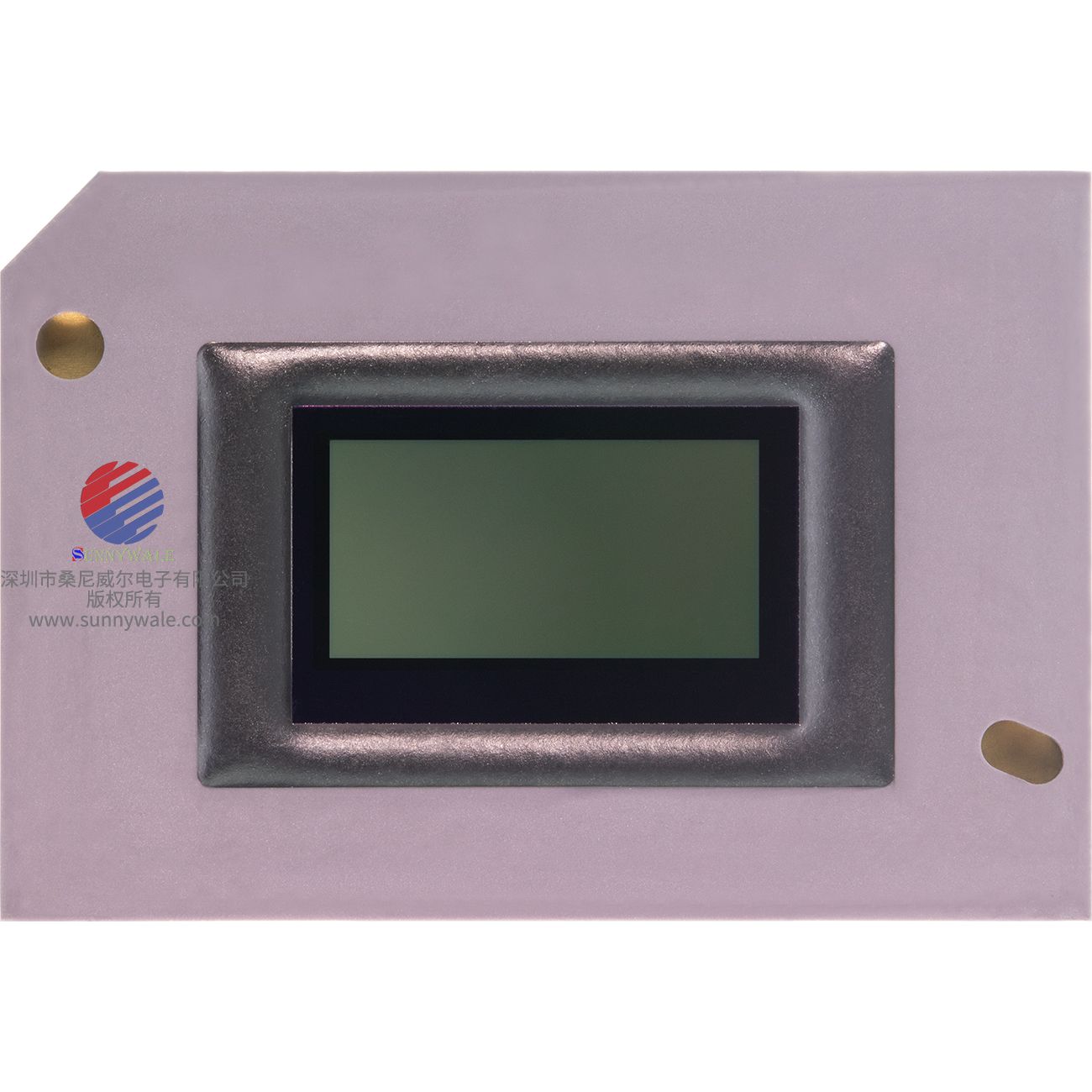

DLP5530S-Q1汽车DMD由1,327,104块高反射、数字可切换、微米尺寸的反射镜组成，排列成二维阵列。如图6-13所示，微镜阵列由1152微镜列× 1152微镜行组成，呈菱形像素配置，宽高比为2:1。
在1152 × 1152微镜阵列的周长周围是一个均匀的边缘微镜带，称为微镜池（POM）。边界微镜不是用户可寻址的。边界微镜的土地在-12°的位置一旦电源已应用到设备。在1152 × 1152有源阵列的每侧各有10个边界微镜。
由于菱形像素配置，每个奇数行的列与偶数行的列之间偏移了半个像素。每个镜子都可以在两个离散的角度位置之间切换：-12°和+12°。镜子从底部照明，允许紧凑和高效的系统光学设计。
虽然DLP5530S-Q1的原生分辨率是1152 × 1152，当与DLPC230S-Q1配对时控制器，DLP5530S-Q1可以驱动不同的分辨率，以利用2:1的宽高比。例如，平视显示应用程序通常使用1152 × 576的分辨率。请参阅DLPC230S-Q1汽车DMD控制器数据表（DLPS054）中支持的分辨率列表。钻石像素阵列具有将显示分辨率提高到超出本机分辨率的能力。未来的控制器或视频格式化器可能会利用这种增强的分辨率。
7.3DLP5530SAFYS-Q1特性描述
DLP5530S-Q1由一个Sub-LVDS总线驱动的二维1位CMOS存储单元阵列组成由DLPC230S-Q1和TPS99000S-Q1供电。感温二极管用于连续监测DMD阵列温度。
为了保证DLP5530S-Q1的可靠运行，必须与DLPC230S-Q1 DMD显示控制器和TPS99000S-Q1系统管理和照明控制器配合使用。
7.3.1子LVDS数据接口
Sub-LVDS信令协议旨在实现非常快的DMD数据刷新率，同时保持低功耗和低发射。
使用DLPC230S-Q1的子lvds接口将数据加载到每个微镜下的SRAM中。该接口由16对差分数据信号和两个时钟对组成，分别进入A和两个独立的总线B加载SRAM阵列的左右半部分。数据在两个转换上被锁存，从而创建双数据速率（DDR）接口。子LVDS接口还实现了连续训练算法，以优化数据和时钟时序，从而实现更健壮的接口。
整个130万像素的DMD阵列可以以低于100 μs的速度更新速度子LVDS接口。
7.3.2低速控制接口
低速接口的目的是配置DMD在上电和下电，并控制与数据加载同步的微镜复位电压水平。微镜复位电压
控制镜子机械切换的时间。低速差动接口包括22对写数据和时钟信号，2个单端输出信号（A和B）
7.3.3 DMD电压电源
微镜需要独特的电压水平来控制从-12°到+12°的机械开关。这些电压等级通常为16v、8.5 V和- 10v (VBIAS、VOFFSET和VRESET)，由TPS99000S-Q1。
7.3.4异步复位
DMD复位由DLPC230S-Q1通过DMD_DEN_ARSTZ信号控制。
7.3.5感温二极管
DMD包括一个温度传感二极管，设计用于TMP411温度监测装置。DLPC230S-Q1通过TMP411监控温度检测二极管。DLPC230S-Q1的DMD时序可以根据DMD阵列的温度进行调整，因此这种连接对于保证DMD的可靠运行至关重要。
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
