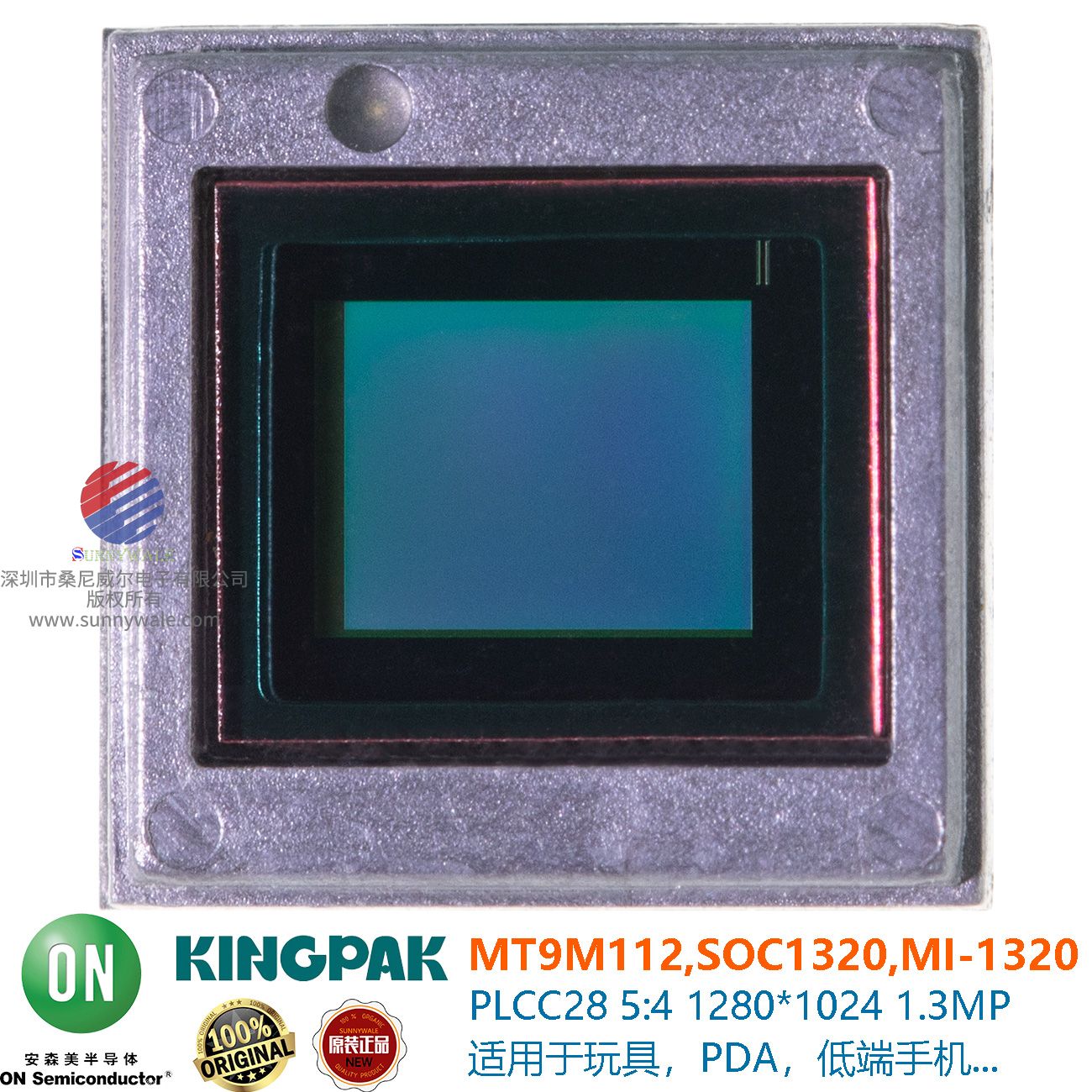

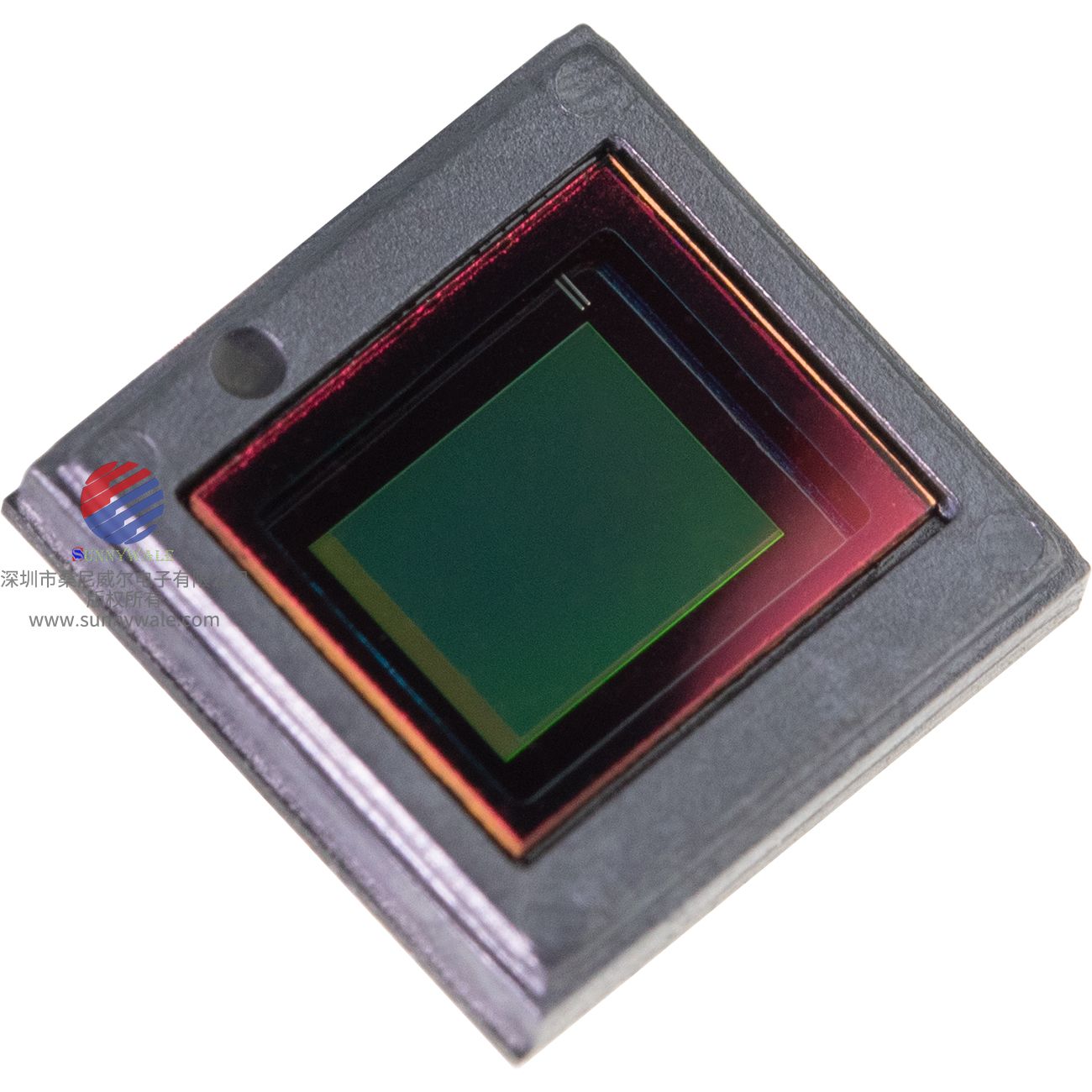

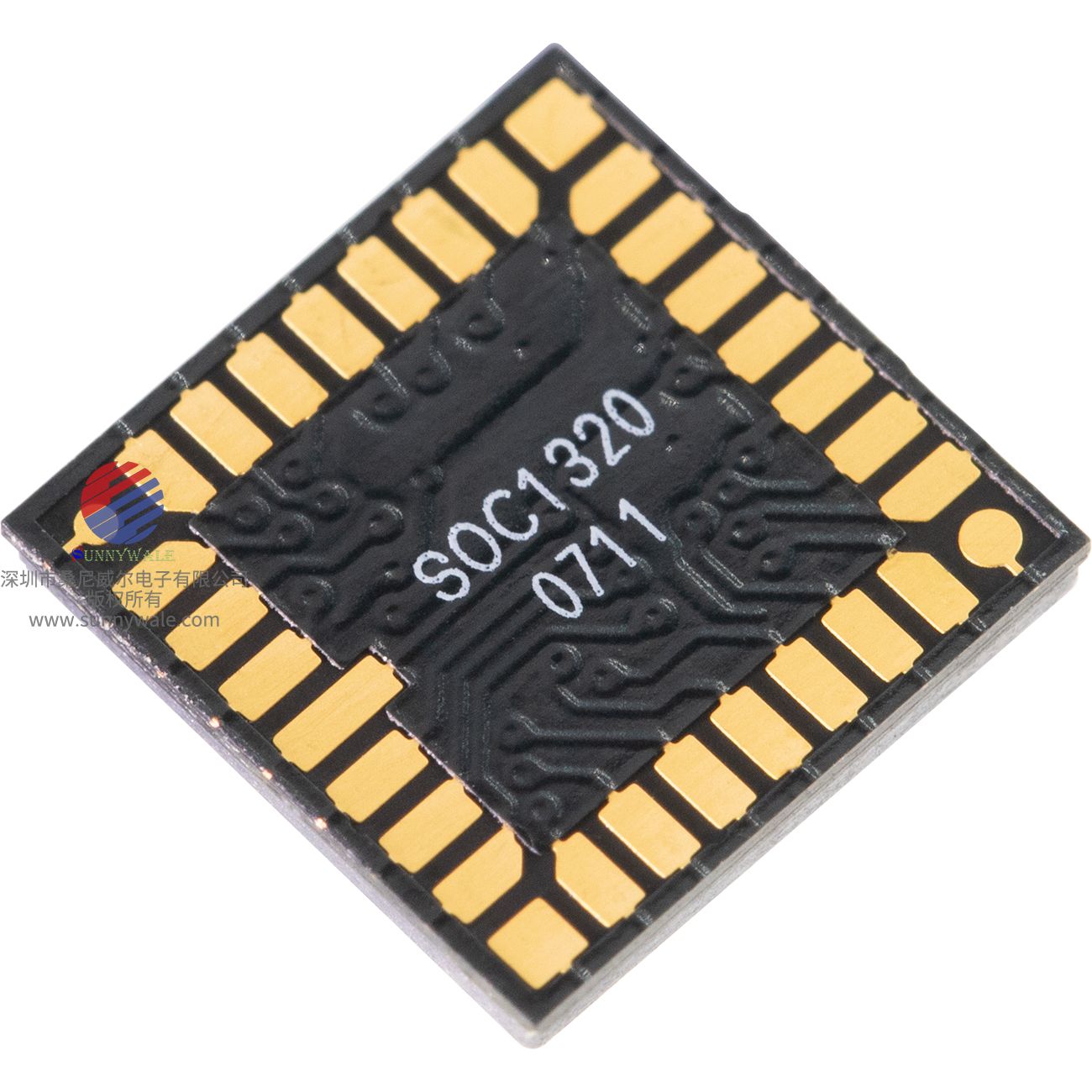

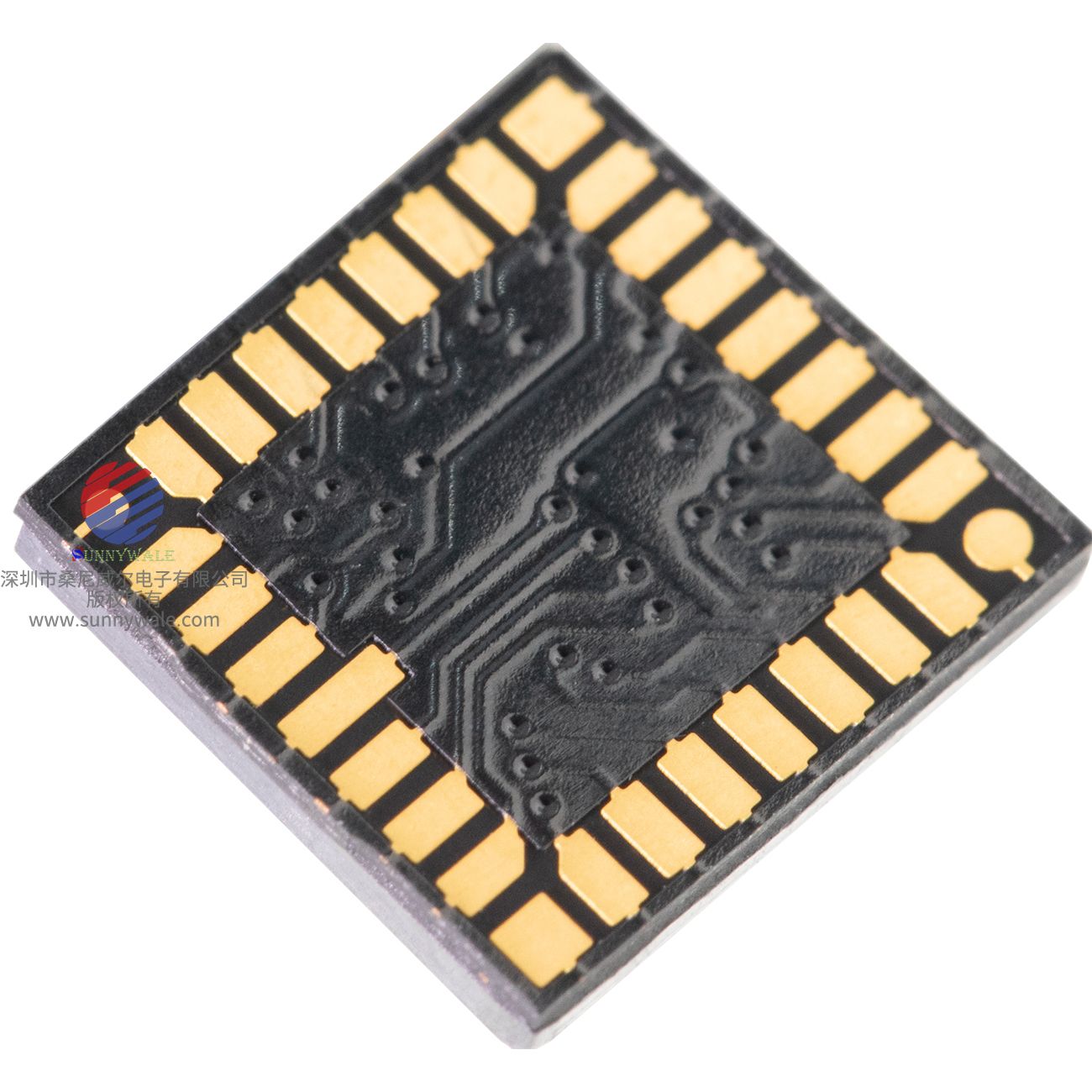

MT9M112 SOC1320 MI-1320 PLCC28 1/4英寸130万像素1280*1024 5:4 片上系统SOC CMOS数字彩色图像传感器，用于玩具,PDA,低端手机...等便携式设备
MT9M112特性
● MICRON DigitalClarity(TM) CMOS成像技术
● 片上系统(SOC)-完全集成的摄像系统
● 超低功耗、低成本、逐行扫描CMOS图像传感器
● 片上锁相环(PLL)
● 优越的弱光性能
● 片上图像流处理器(IFP)执行复杂的处理:色彩恢复和校正，锐化，伽马校正，镜头阴影校正和动态缺陷校正
● 可编程I/O转换速率
● 2 x 2像素分割
● 机械快门支撑
● 过滤后的图像缩小到任意大小，平滑，连续缩放和平移
● 全自动氙气和led型闪光灯支持
● 自动功能:
自动曝光，自动白平衡(AWB)，自动黑参考(ABR)，自动闪烁避免，自动色彩饱和度，以及自动缺陷识别和纠正
● 多参数上下文，模式切换方便/快速
● 相机控制顺序自动快照，快照与闪光灯，和视频剪辑
● 简单的双线串行编程接口
● ITU-R BT.656 (YCbCr)、565RGB、555RGB或444RGB格式(逐行扫描)
● 原始和处理拜耳格式
● VDD电源禁用开关，减少待机电流
● 四个通用输入接键垫
MT9M112应用
● 移动电话
● PDA
● 玩具
● 其他电池供电产品

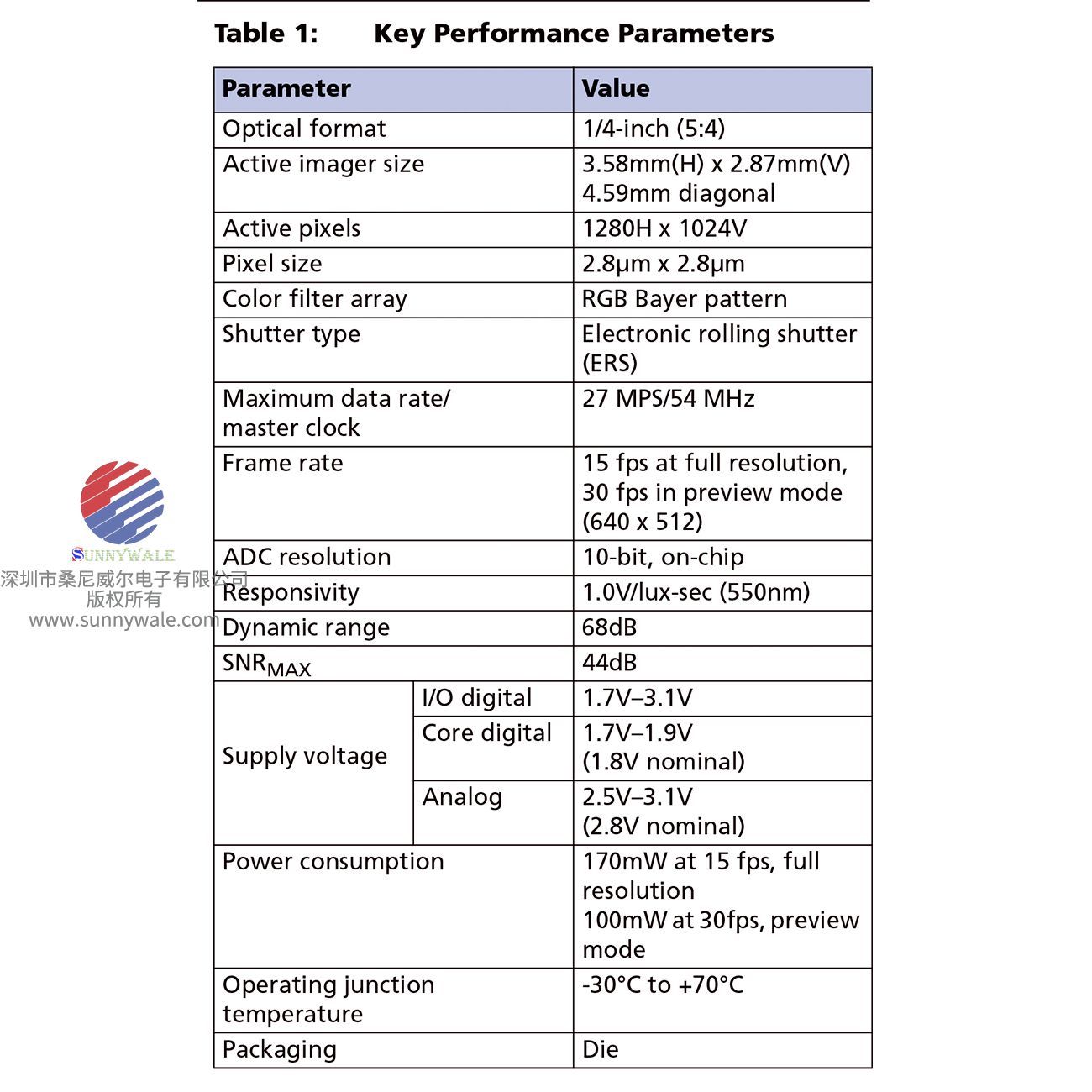

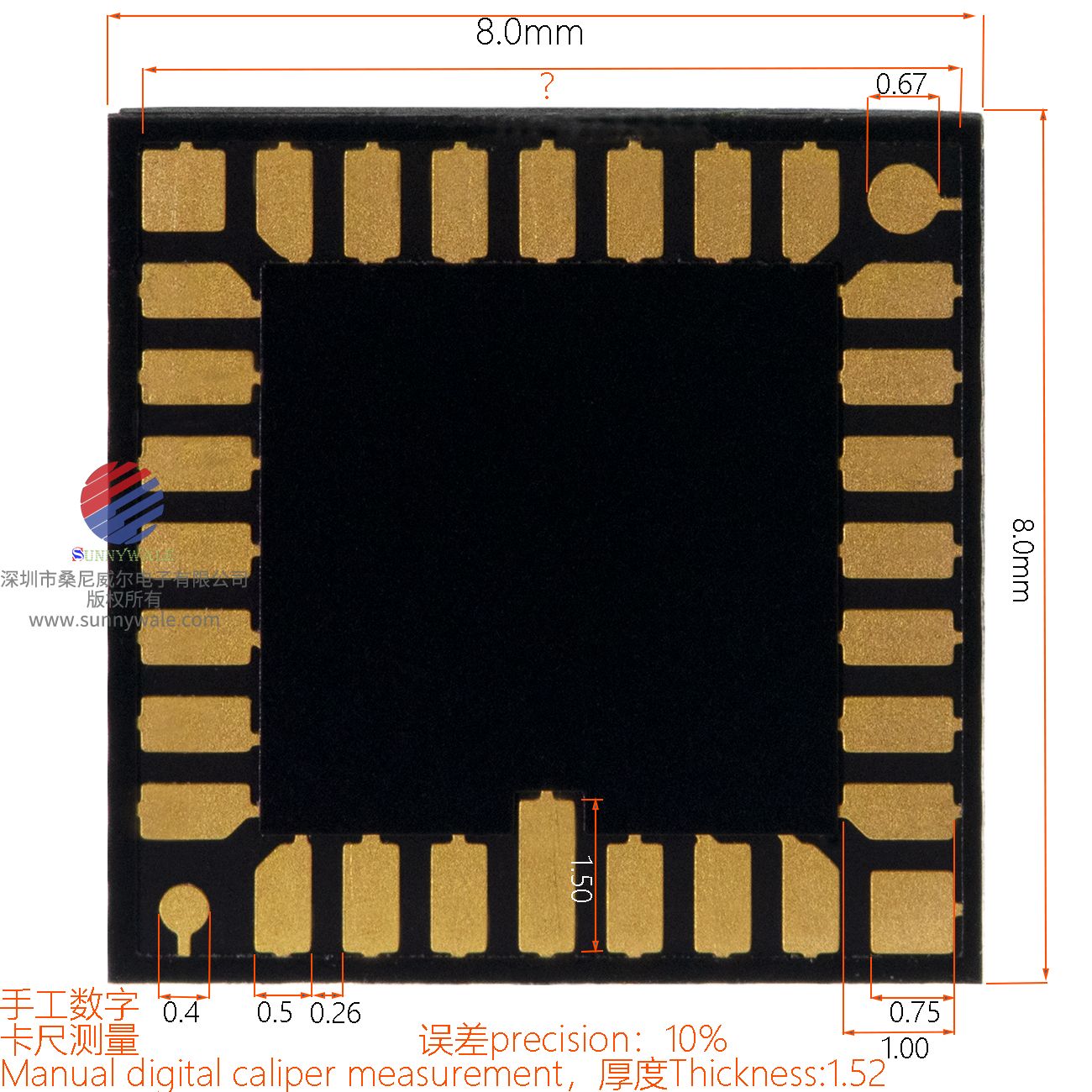

关键性能参数
订购信息
部件编号/描述
MT9M112D00STC /Die
MT9M112一般的描述
镁光MT9M112是一款SXGA格式、单片相机CMOS有源像素数字图像传感器。该器件将2.8微米图像传感器核心与美光成像的第四代数字图像流处理器技术相结合。它以SXGA分辨率捕获高质量的彩色图像。
SXGA CMOS图像传感器采用了DigitalClarity-Micron突破性的低噪声CMOS成像技术，在保持CMOS固有尺寸、成本和集成优势的同时，实现了CCD图像质量(基于信噪比和低光灵敏度)。
该传感器是一个完整的解决方案，专为满足电池供电产品(如手机、PDA 和玩具)的低功耗、低成本需求而设计。它在芯片上集成了复杂的相机功能，并通过简单的双线串行接口进行编程。
MT9M112执行复杂的处理功能，包括色彩恢复，色彩校正，锐化，可编程伽马校正，自动黑色基准夹紧，自动曝光，自动50Hz/60Hz闪烁避免，镜头阴影校正，自动白平衡(AWB)，以及动态缺陷识别和校正。
其他功能包括昼/夜模式配置，特殊的相机效果，如棕褐色色调和日晒，以及插值到任意图像大小与连续过滤变焦和平移。该设备在几种快照模式下支持氙气和led型闪光灯光源。该器件还具有板载锁相环，并支持像素分割作为图像尺寸减小的增强形式。
MT9M112可以被编程输出高达30 fps的逐行扫描图像。图像数据可以以六种8位格式中的任何一种输出:
● ITU-R BT.656(原CCIR656，仅逐行扫描)YCbCr
● 565RGB
● 555 RGB
● 444 RGB
● 拜耳原图
● 处理过的拜耳
FRAME_VALID和LINE_VALID信号与一个与有效数据同步的像素时钟一起输出到专用信号上。
MT9M112功能概述
MT9M112是一款全自动单芯片相机，只需电源、镜头和时钟源即可进行基本操作。输出视频通过并行的8位DOUT端口流式传输，如图9页上的图1所示。输出像素时钟用于锁存数据，而FRAME_VALID和LINE_VALID信号表示活动视频。MT9M112内部寄存器使用双线串行接口配置。
通过声明待机和关闭时钟，设备可以进入低功耗睡眠模式。输出信号可以是三态的。三态输出信号和进入待机模式也可以通过双线串行接口寄存器写来实现。
MT9M112接受高达54 MHz的输入时钟，为VGA分辨率提供高达30 fps
优化图片。
MT9M112内部架构
在内部，MT9M112由传感器核心和图像流处理器(IFP)组成。
IFP分为两个部分:颜色管(CP)和相机控制器(CC)。
传感器核心捕获原始的拜耳编码图像，然后输入到IFP中。IFP的CP部分处理传入的流，以创建插值，色彩校正输出，CC部分控制传感器核心，以保持所需的曝光和色彩平衡，并支持快照模式。传感器核心、CP和CC寄存器分组在三个独立的地址空间中，如图2在datasheet page 9上所示。
当通过双线串行接口访问内部寄存器时，通过编程R0xF0 (R240)寄存器来选择所需的地址空间。
MT9M112通过硬件辅助的上下文切换加速模式切换，并支持使用可配置的序列器拍摄快照、闪光快照和视频剪辑。
MT9M112支持一系列源自四种主要颜色表示的颜色格式:YCbCr, RGB，原始拜耳(未处理的，直接来自传感器)和处理拜耳(从处理过的RGB重新生成的拜耳格式数据)。该设备还支持多种输出信令/定时选项:
标准FRAME_VALID/LINE_VALID视频接口与门控像素时钟
ITU-R BT.656标记嵌入视频接口，具有门控或均匀像素时钟
