IMX548-AAQJ-C SONY对角8.8 mm (Type 1/1.8) 5MP级高帧率115fps全局快门CMOS固态彩色图像传感器,SLVS高速接口,用于工厂自动化相机、交通智能摄像机
IMX548-AAQJ-C datasheet,SONY 1/1.8 5百万像素传感器,索尼5MP级高帧率工业相机图像传感器,高帧率全局快门CMOS彩色图像传感器,SLVS高速接口CMOS传感器用于工厂自动化相机、交通智能摄像机的图像芯片
![IMX548-AAQJ-C datasheet](https://www.sunnywale.com/uploadfile/2024/0725/20240725121841120.jpg)
![SONY 1/1.8 5百万像素传感器](https://www.sunnywale.com/uploadfile/2024/0725/20240725125245720.jpg)
IMX548-AAQJ-C描述
IMX548-AAQJ-C是一款对角线8.8 mm (Type 1/1.8) CMOS有源像素型固态图像传感器
方形像素阵列和5.10 M有效像素。该芯片具有可变电荷积分时间的全局快门。该芯片采用模拟3.3 V、2.9 V、数字1.1 V和接口1.8 V四路电源。实现了高灵敏度和低暗电流特性。
IMX548-AAQJ-C应用:
FA(工厂自动化)相机;
ITS(智能交通系统)摄像头
IMX548-AAQJ-C特性
◆ CMOS有源像素型点
◆ 内置定时调节电路、H/V驱动和串行通信电路
◆ 全局快门功能
◆ 输入频率:37.125 MHz / 74.25 MHz / 54 MHz
◆ 推荐记录像素数:大约2448 (H) × 2048 (V)。5.01 M像素
◆ 读出模式
全像素扫描模式
垂直/水平1/2次采样模式
2 × 2 FD开机模式
感兴趣区域模式
垂直/水平‐正常/反向读出模式
◆ 读出速率
最大帧率
全像素扫描模式:8位114.8帧/秒,10位93.4帧/秒,12位84.0帧/秒
(*)在高帧率下,控制不超过Tj = +100°C
◆ 变速快门功能(分辨率1 H单位)
◆ 脉冲输出功能
暴露周期的监视器输出(TOUT0)
可编程脉冲输出(TOUT1和TOUT2)
◆ 8位/ 10位/ 12位A/D转换器
◆ CDS / PGA功能
0 dB至24 dB:模拟增益(0.1 dB步进)
24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
◆ I/O接口
SLVS (2ch / 4ch / 8ch切换)输出
◆ 推荐镜头F值:2.8以上(近侧)
◆ 封装:132pin-LGA 12.5*15mm
IMX548-AAQJ-C器件结构
◆ CMOS图像传感器
◆ 图像尺寸:对角线8.8 mm (Type 1/1.8)约5.10 M像素
◆ 总像素数:2472 (H) × 2128 (V)约526万像素
◆ 有效像素数:2472 (H) × 2064 (V)约5.10 M像素
◆ 活动像素数:2472 (H) × 2064 (V)约5.10 M像素
◆ 推荐记录像素数:2448 (H) × 2048 (V)约5.01 M像素
◆ 像元尺寸:2.74 μm (H) × 2.74 μm (V)
◆ 光学黑色:
水平(H)方向:前0像素,后0像素
垂直(V)方向:前64像素,后0像素
◆ 衬底材料:硅

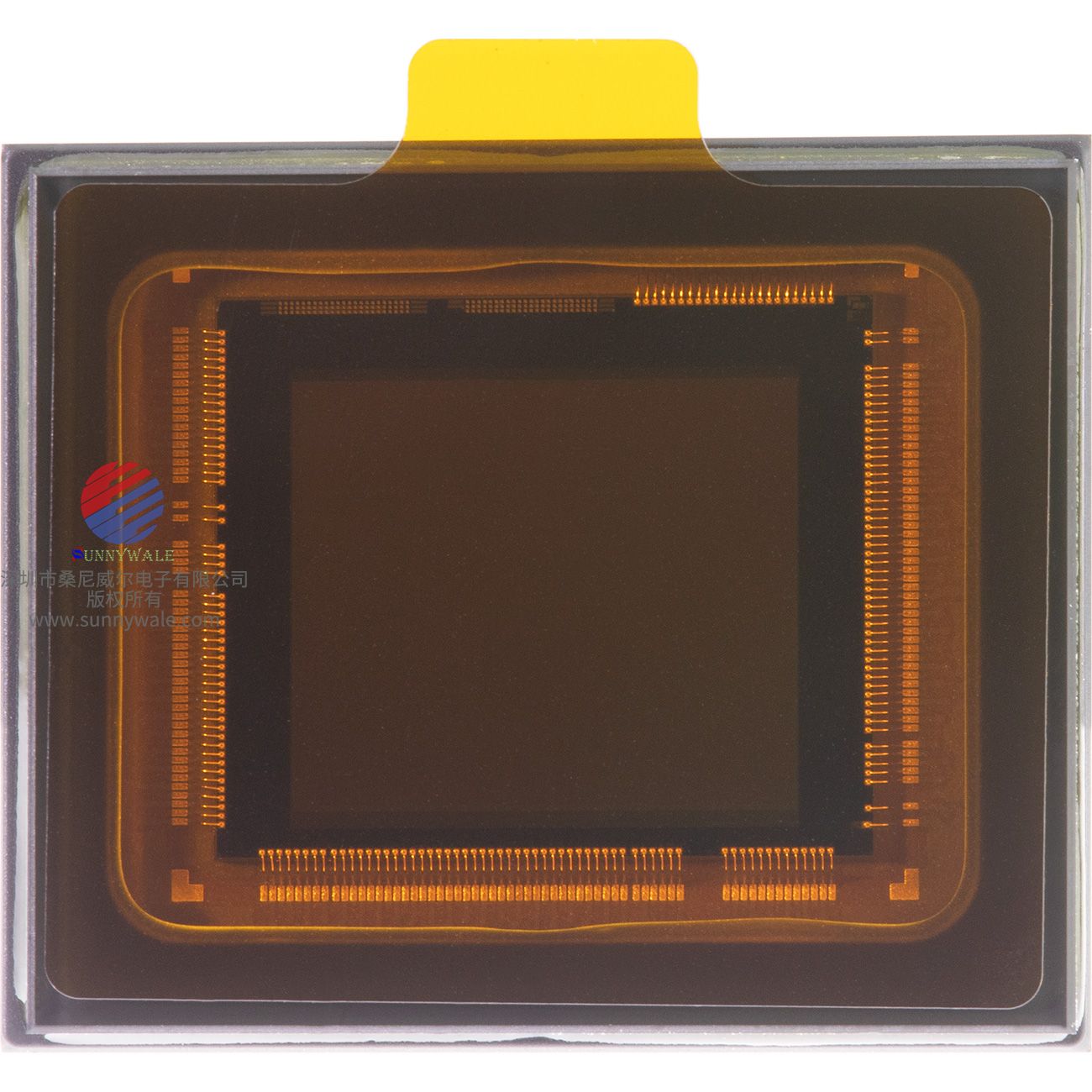

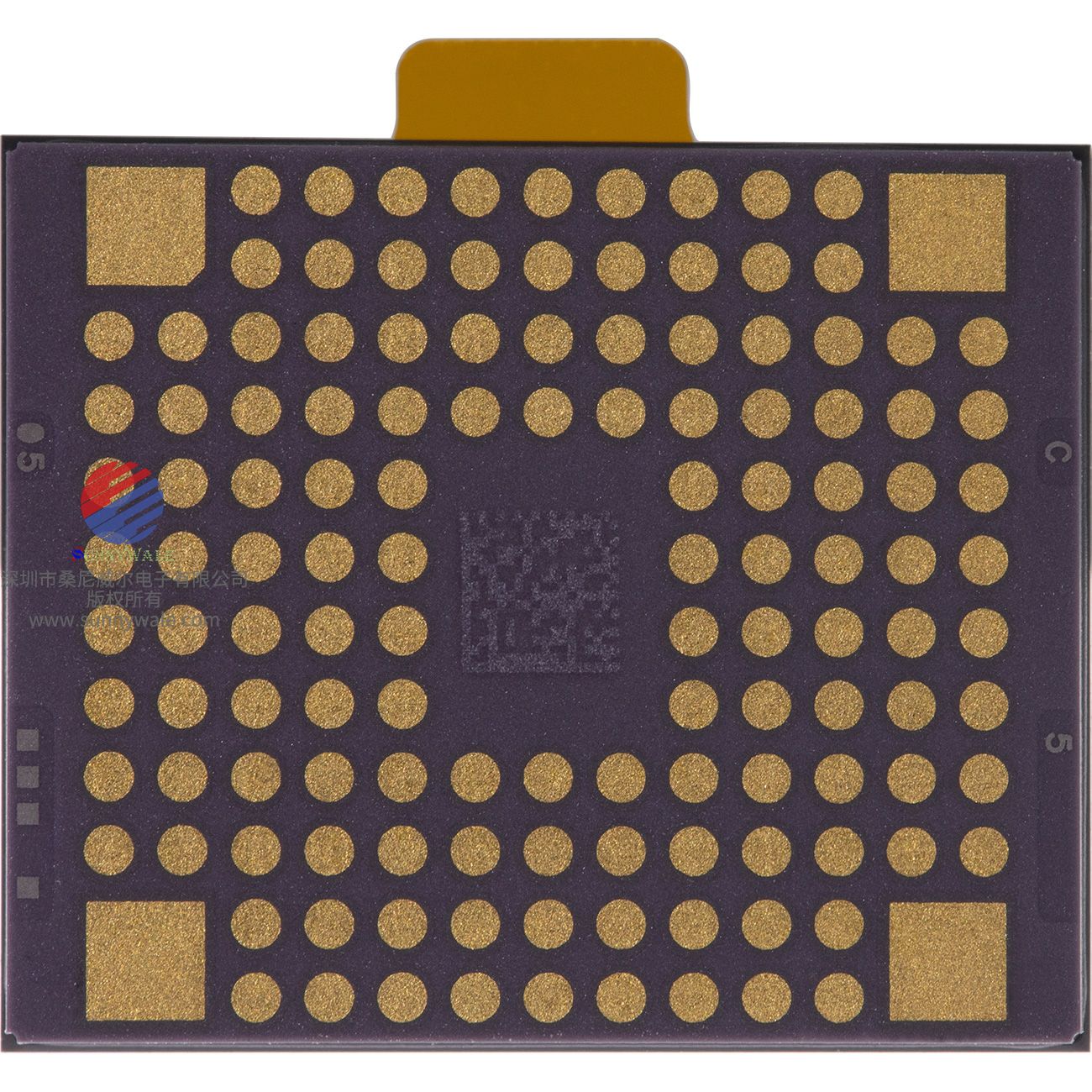

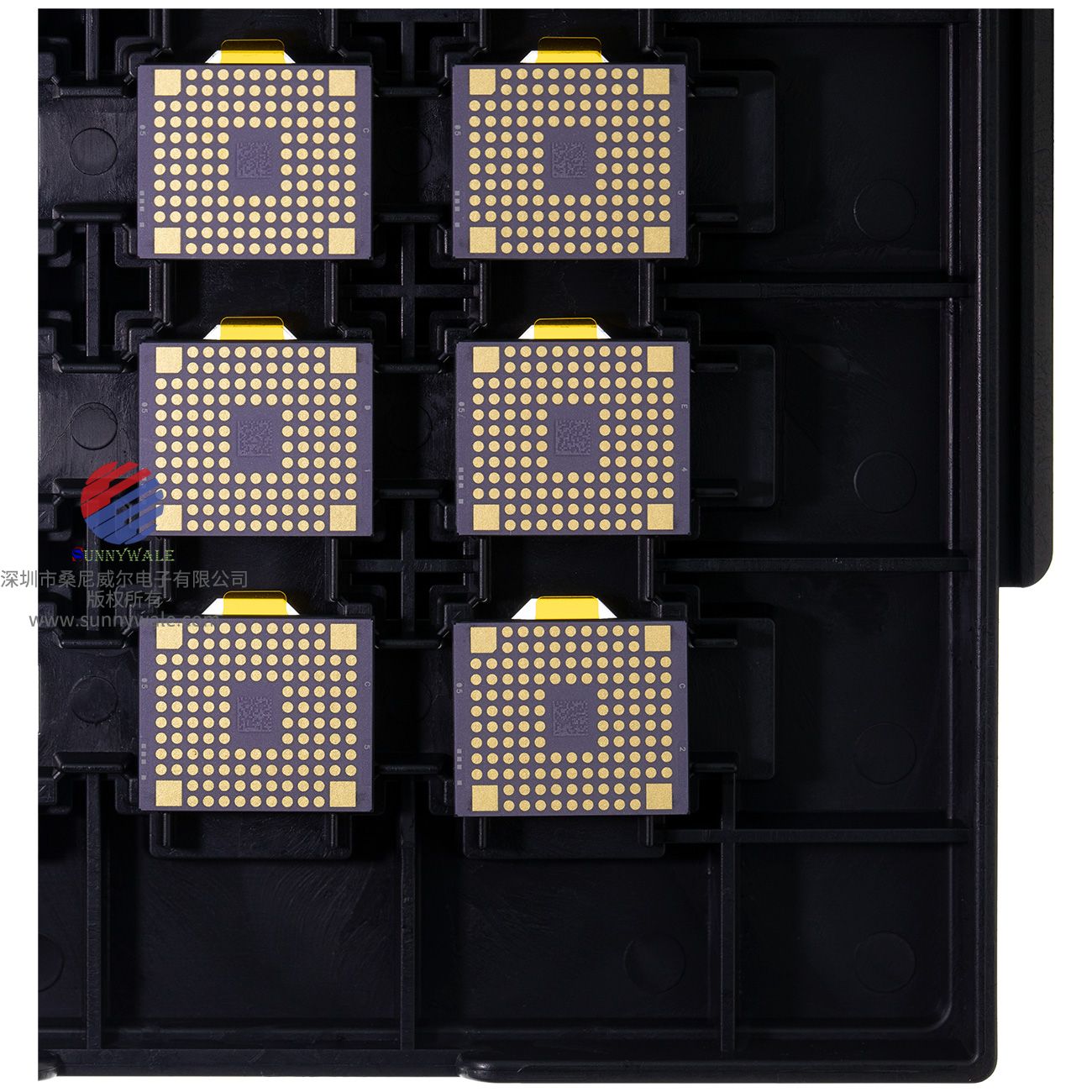

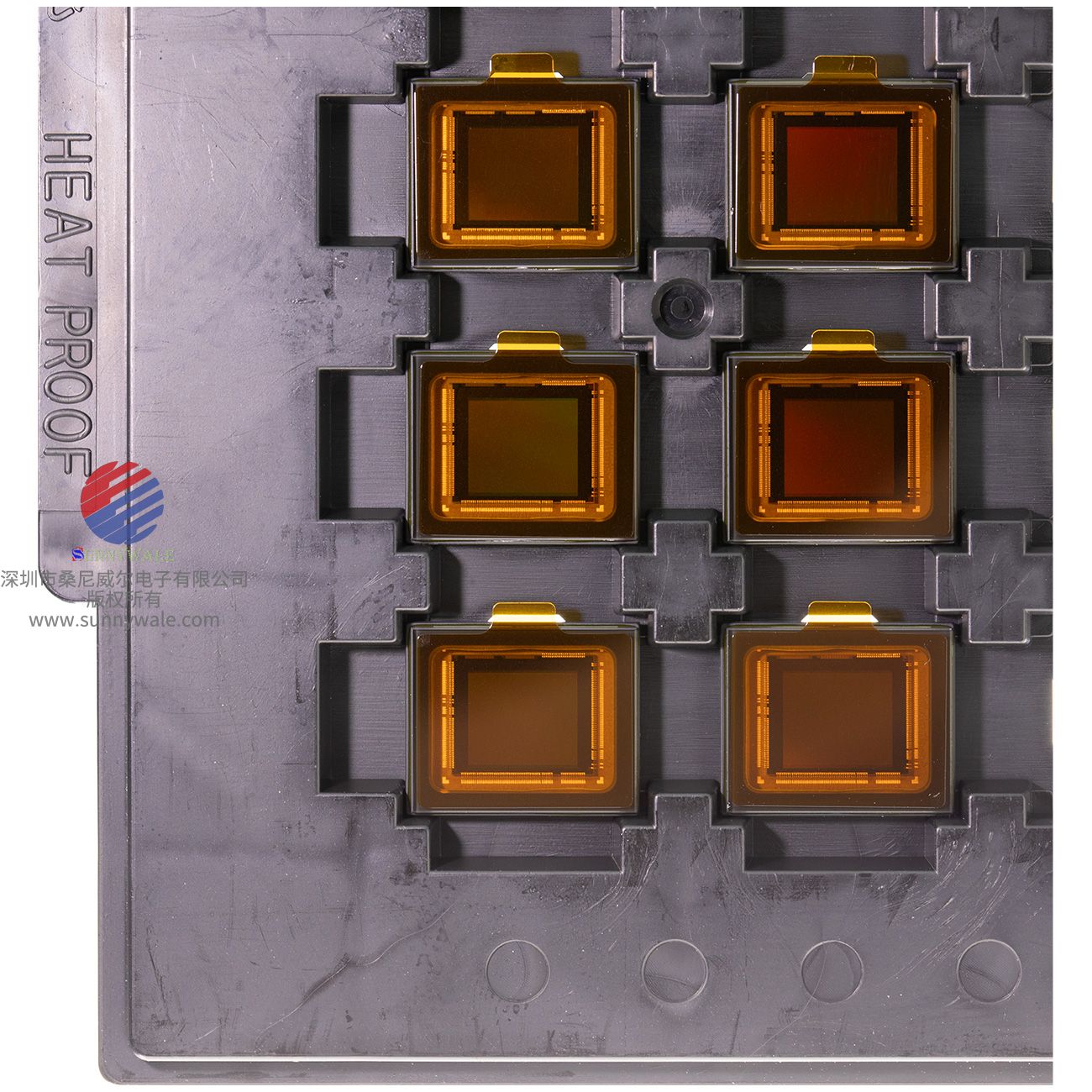

以上所有图片均为实物拍摄后抠图后即上线展示,所见即所得。
点击或者复制上面链接到浏览器打开,IMX548-AAQJ-C datasheet PDF file可免费下载
如果想要了解此同类产品黑白单色的IMX548-AAMJ-C,或请点击相关链接,或访问本公司官网:
sunnywale.com,搜索关键词“IMX548-AAMJ-C”,即可展现更多详情。
