IMX323LQN-C索尼SONY对角线6.23mm 1/2.9英寸 1920x1080P 2MP方形像素CMOS彩色图像传感器用于消费类行车记录仪、网络摄像机
IMX323LQN-C，1/2.9英寸 1920x1080P 2MP，方形像素CMOS彩色图像传感器，用于消费类行车记录仪、网络摄像机的cmos sensor
IMX323LQN描述

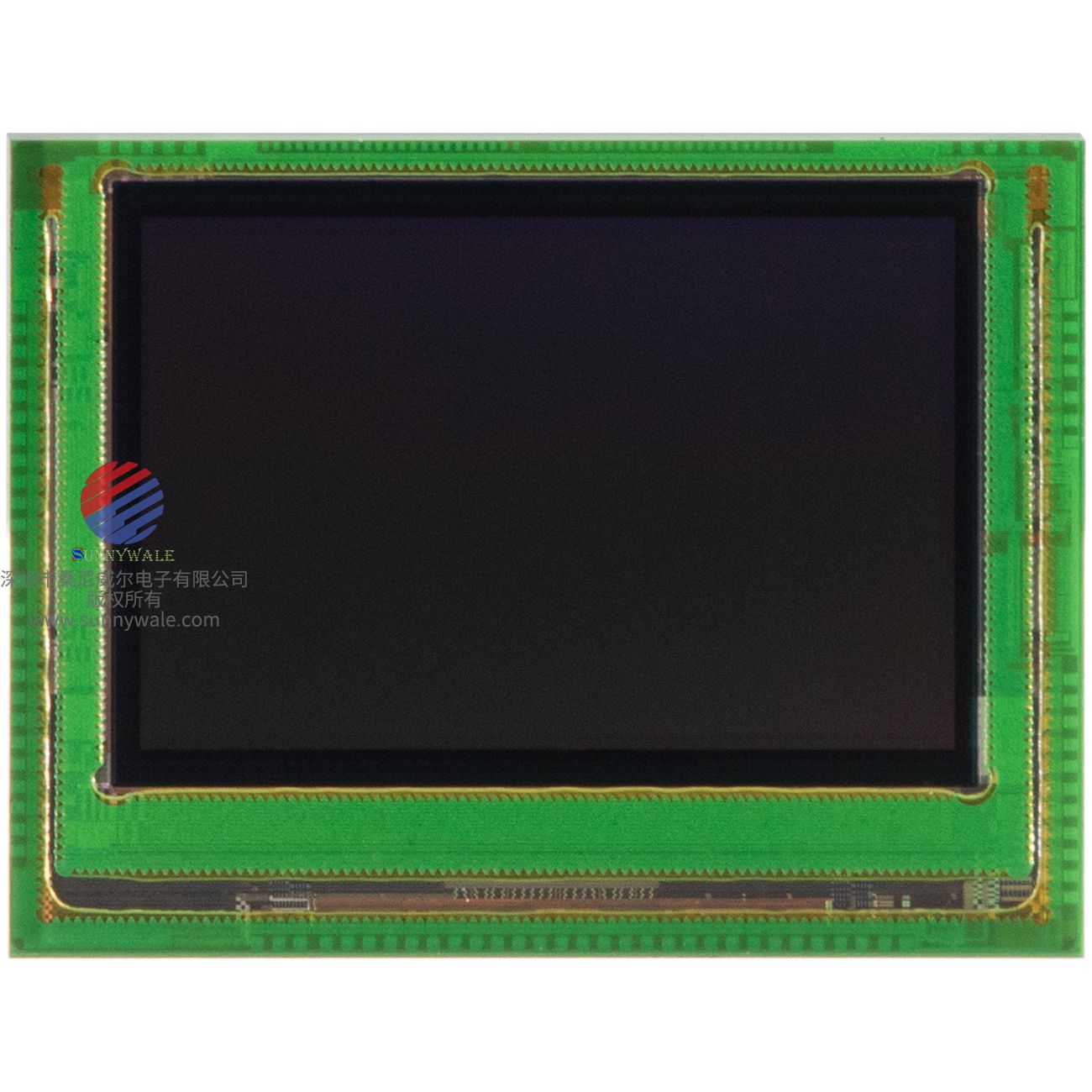

IMX323LQN-C是具有方形像素的对角线6.23 mm(类型1/2.9)CMOS有源像素型图像传感器阵列和大约2.12 M的活动像素。该芯片采用模拟2.7 V、数字1.2 V和接口1.8 V三路电源。采用R、G、B基色颜料马赛克滤光片，实现了高灵敏度、低暗电流、无涂抹。该芯片具有可变积分时间的电子快门。
IMX323LQN用途：消费性行车记录仪，消费性网络摄像机
IMX323LQN特性
◆CMOS有源像素型点
◆输入时钟频率：37.125 MHz
◆读出模式
HD1080p模式
HD720p模式
◆变速快门功能(最小单位：一个水平同步信号周期(1XHS))
◆片上H驱动、V驱动和串行通信电路
◆支持DCK同步模式
◆片上CDS/PGA
0 dB至21 dB：模拟增益21 dB(步距0.3 dB)
21.3 dB至45 dB：模拟增益21 dB +数字增益0.3至24 dB(步距0.3 dB)
◆片上10位/ 12位A/D转换器
◆CMOS逻辑并行SDR数据时钟输出
◆片上R、G、B基色颜料马赛克滤光片
◆推荐镜头F值：2.8以上(近侧)
◆推荐出瞳距离：- 30mm至-∞
IMX323LQN设备结构
◆CMOS图像传感器
◆图像尺寸：对角线6.23 mm(类型1/2.9)
◆总像素数：约2001 (H) × 1121 (V)。224万像素
◆有效像素数：约1985 (H) × 1105 (V)。219万像素
◆活动像素数：约1936 (H) × 1097 (V)212万像素
◆推荐记录像素数：约1920 (H) × 1080 (V)。207万像素
◆晶胞尺寸：2.8 μm (H) × 2.8 μm (V)
◆光学黑色
水平(H)方向：前16像素，后0像素
垂直(V)方向：前16像素，后0像素
◆仿真
水平(H)方向：前0像素，后0像素
垂直(V)方向：前7像素，后0像素
◆基材：硅

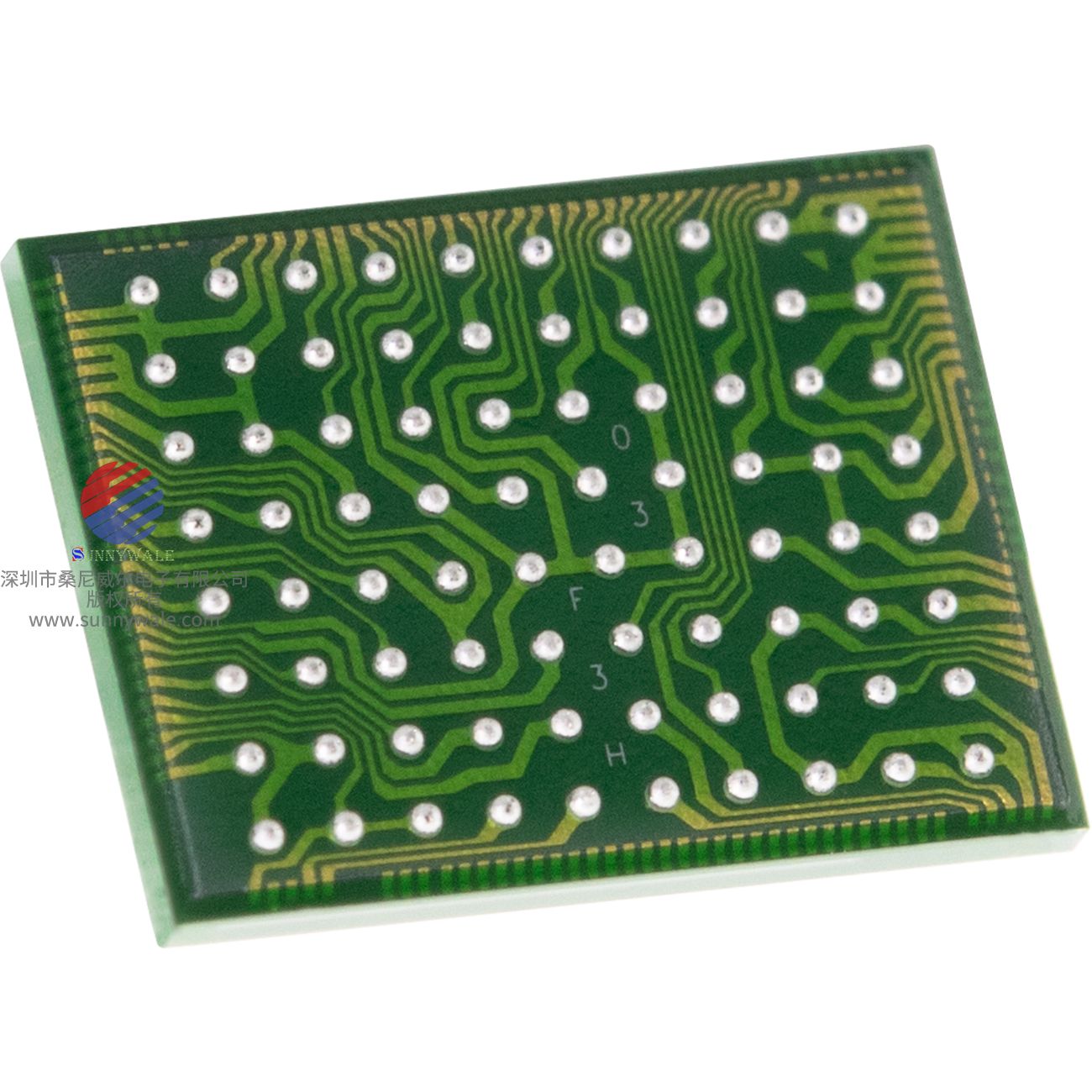

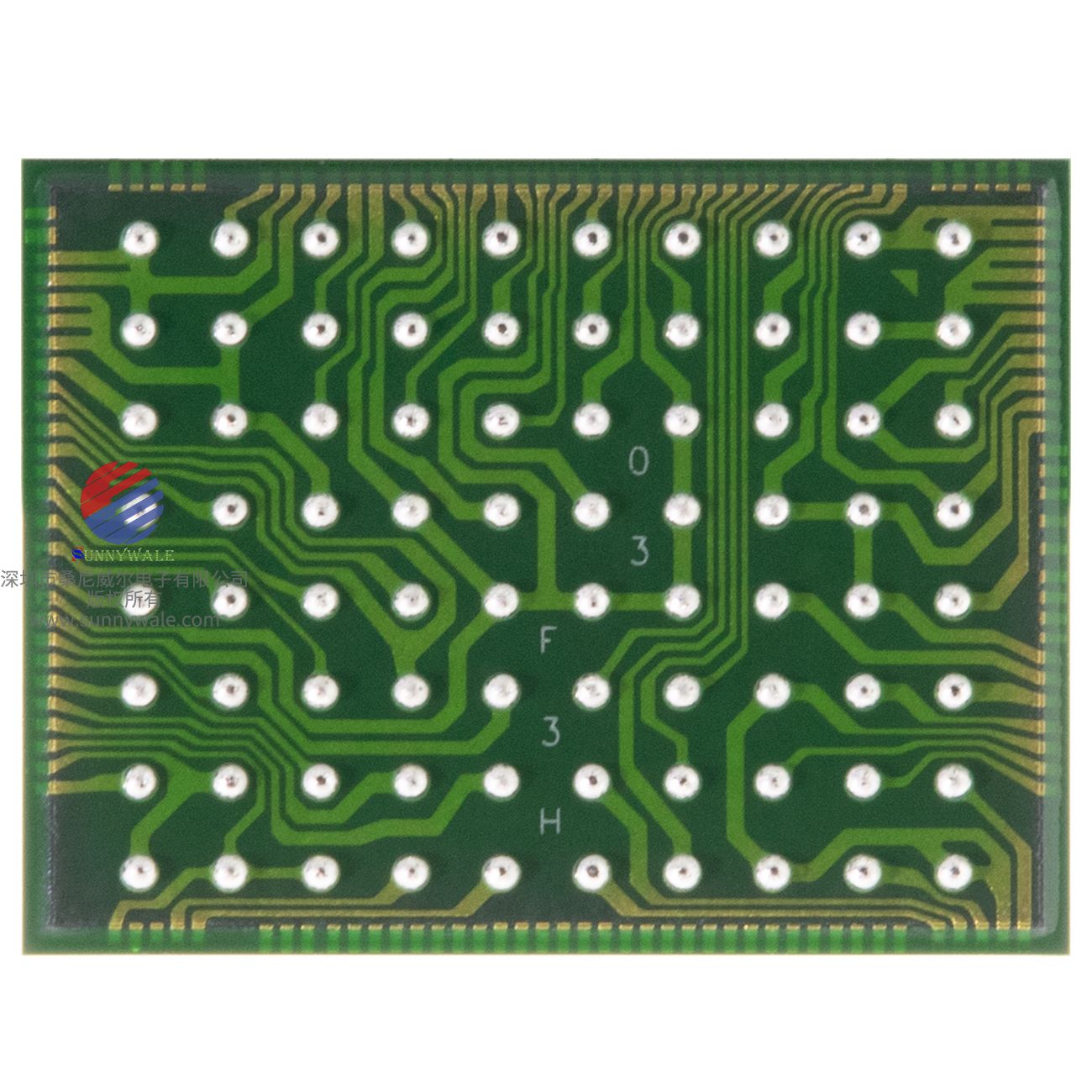

◆封装：80pin BGA(CSP80)
IMX323LQN绝对最大评级
◆电源电压(模拟2.7 V) AVdd -0.3 ~ +3.3 V
◆电源电压(数字1.2 V) DVdd -0.3 ~ +2.0 V
◆电源电压(数字1.8 V) OVdd -0.3 ~ +3.3 V
◆输入电压(数字)VI -0.3 ~ OVdd +0.3 V
◆输出电压(数字)VO -0.3 ~ OVdd +0.3 V
◆保证工作温度Topr -30 ~ +75℃
◆保证储存温度Tstg -40 ~ +80℃
◆保证工作温度Tspc -10 ~ +60℃
IMX323LQN推荐使用条件
◆电源电压(模拟2.7 V) AVDD 2.7±0.1 V
◆电源电压(数字1.2 V) DVDD 1.2±0.1 V
◆电源电压(数字1.8 V) OVDD 1.8±0.1 V
◆输入电压(数字)VI -0.1至OVDD +0.1 V
◆输出电压(数字)VO -0.1至OVDD+0.1 V

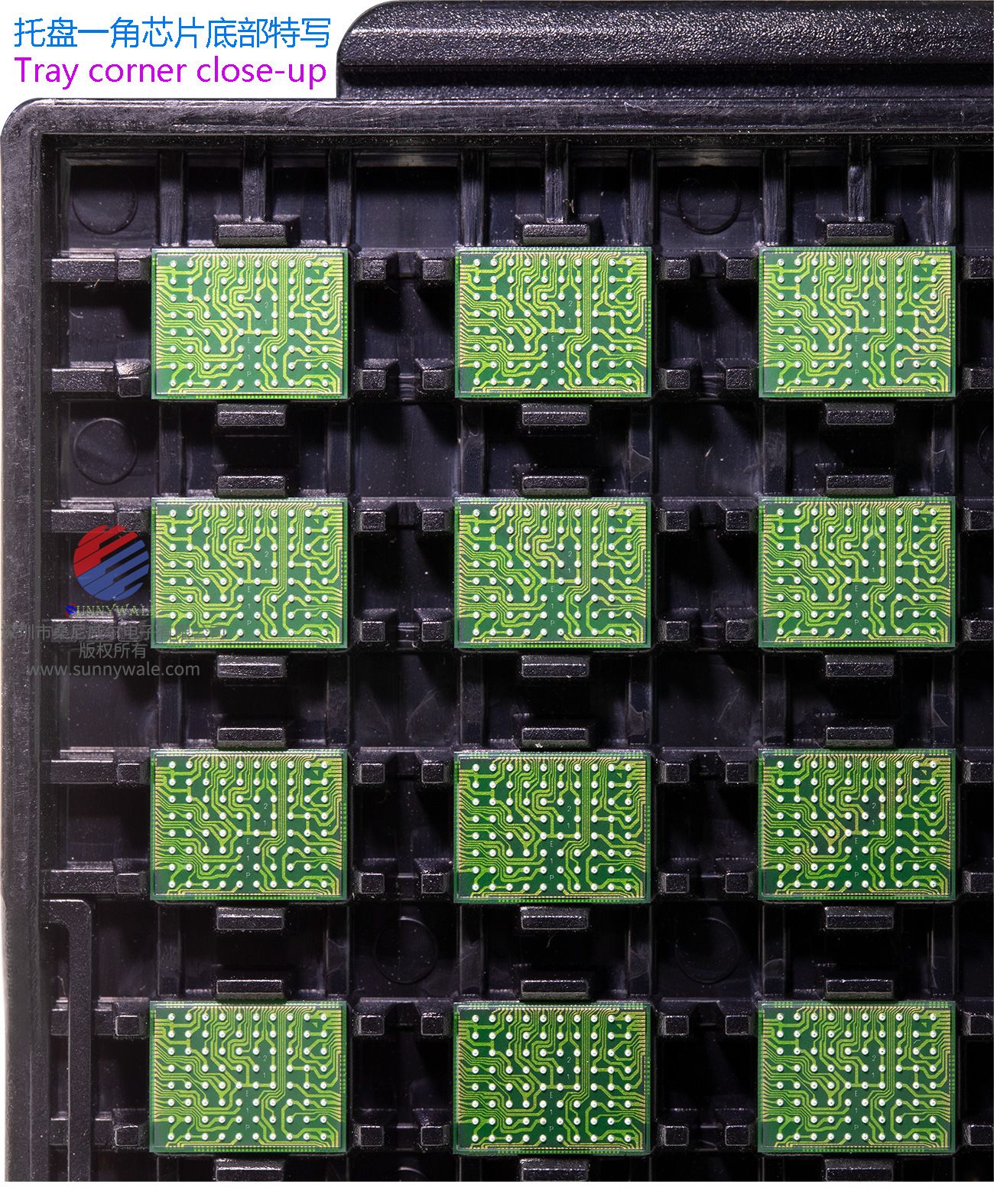

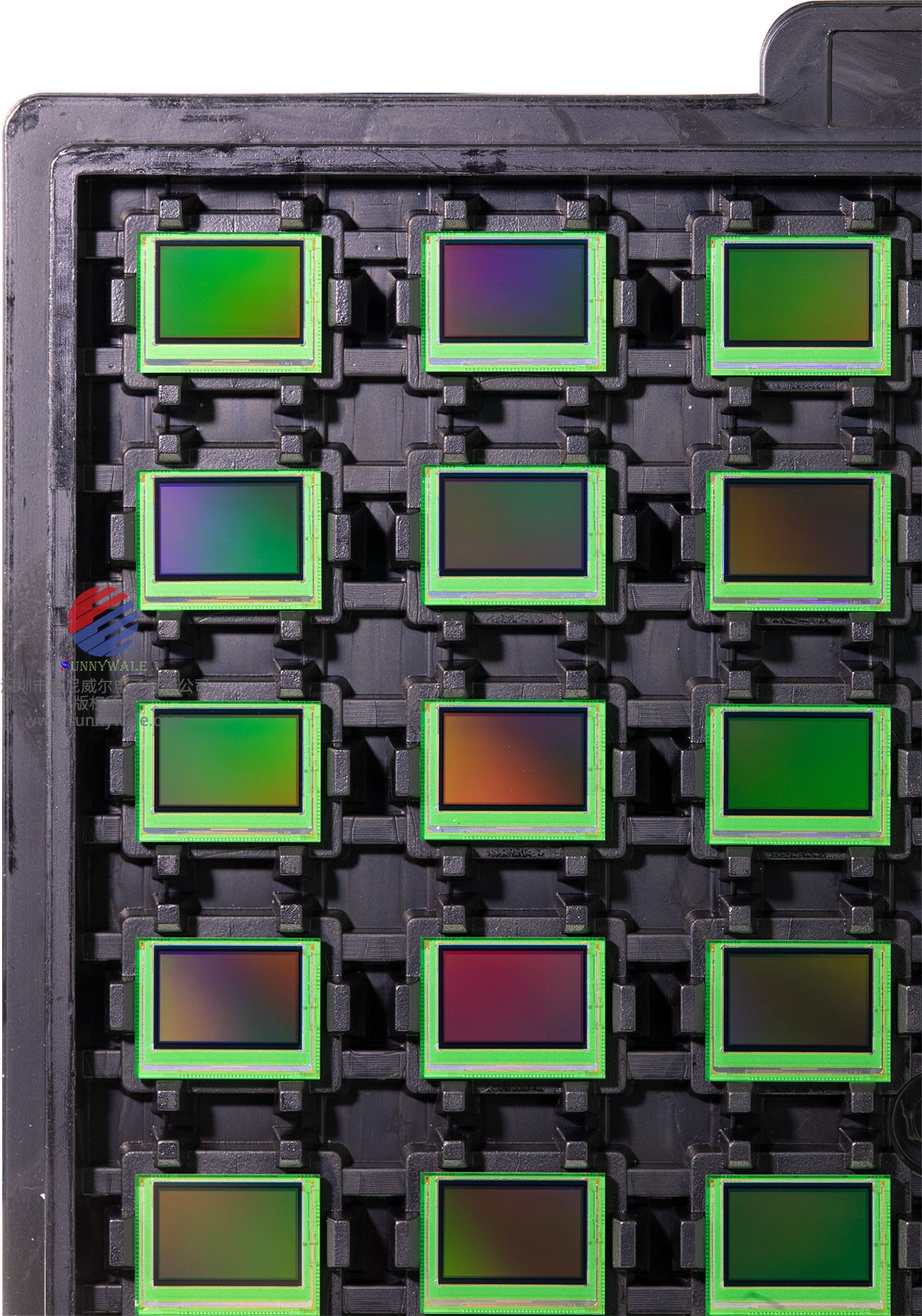

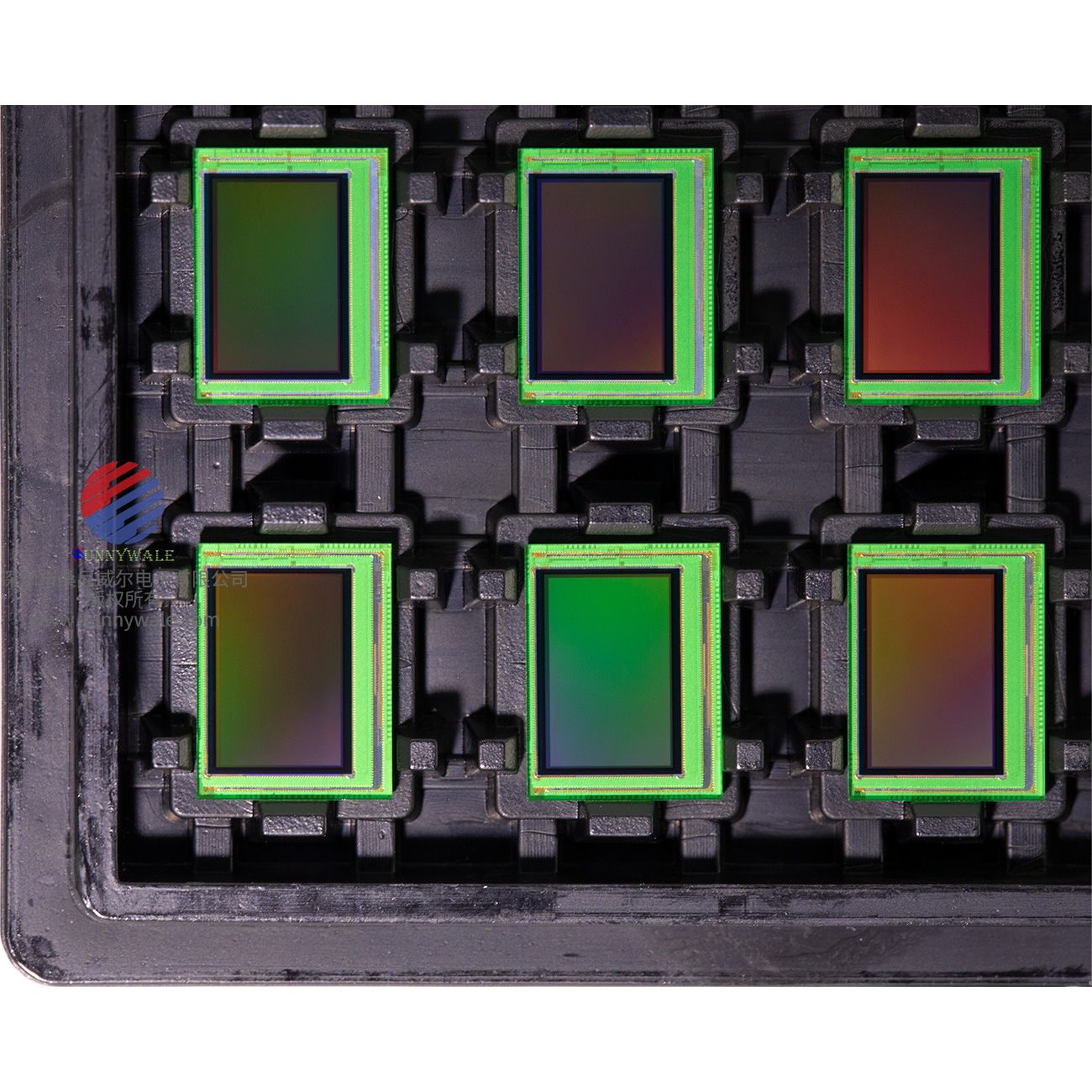

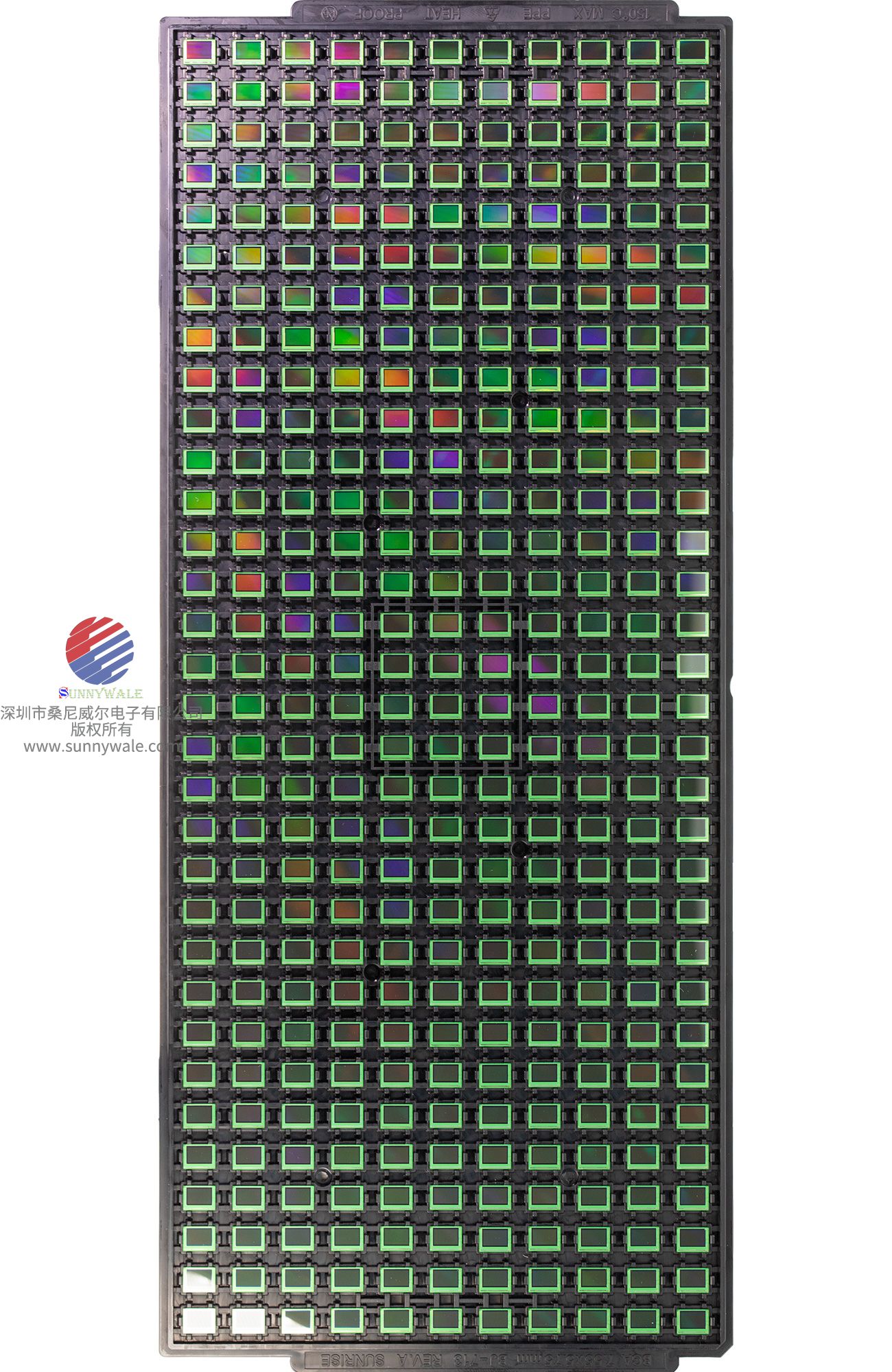

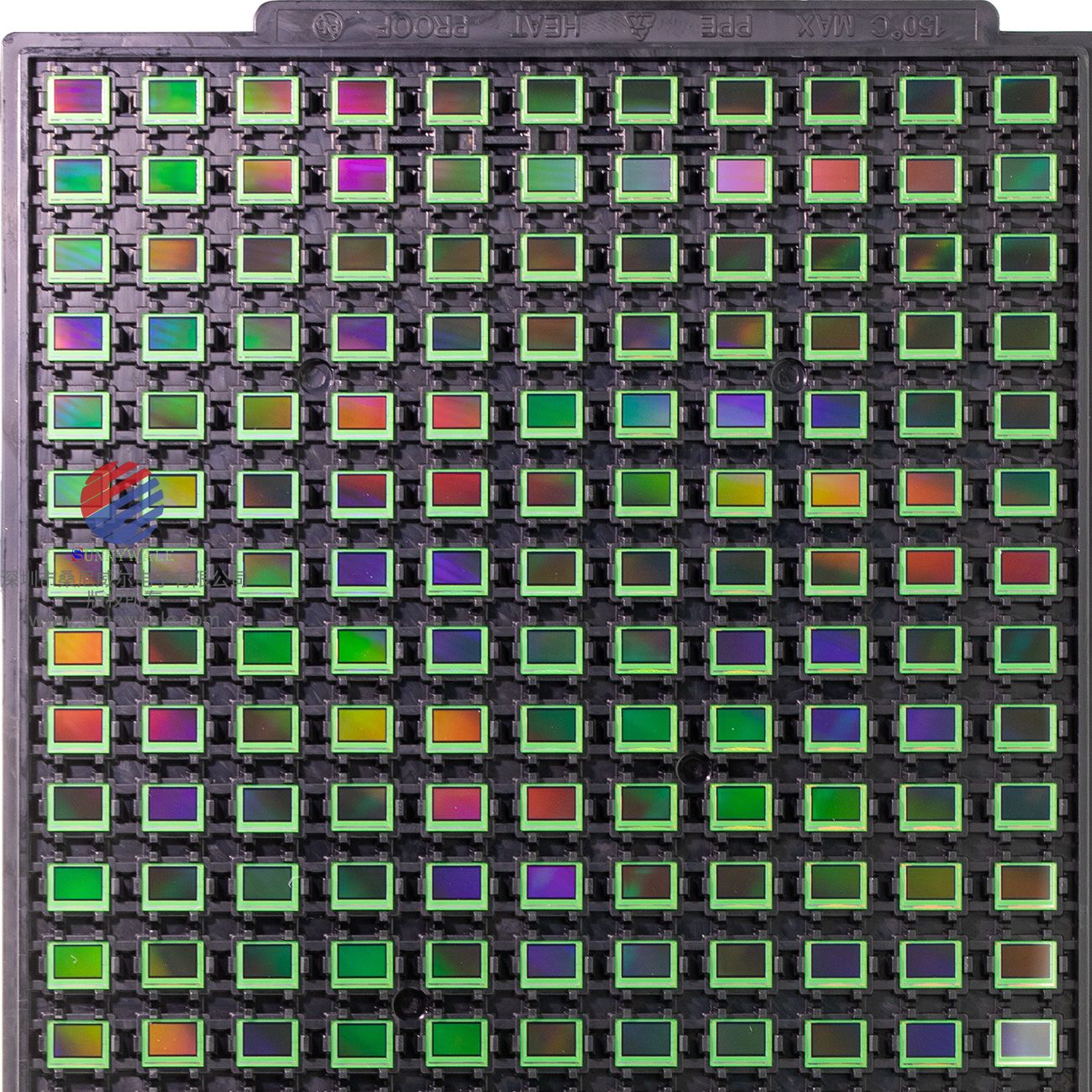

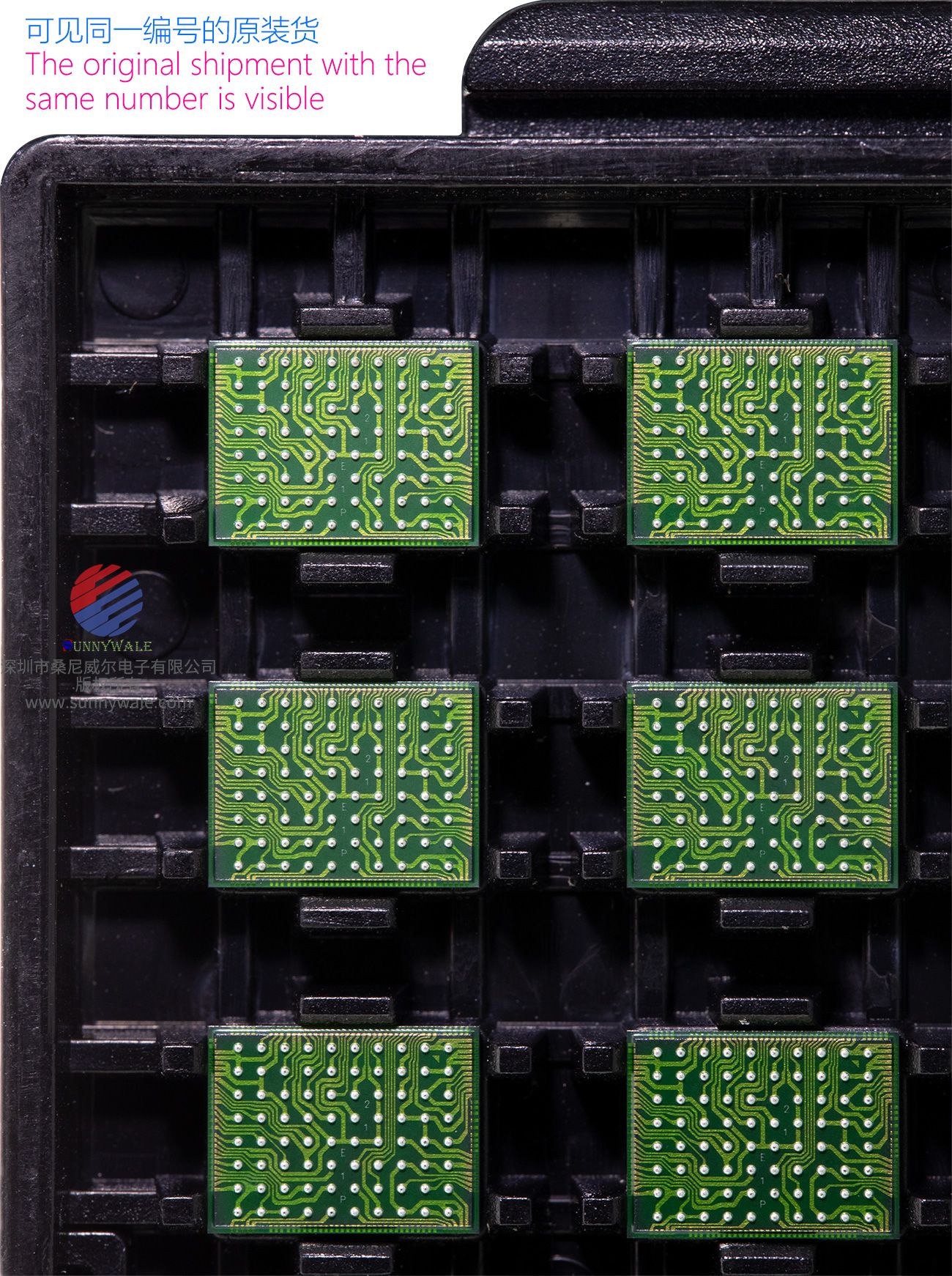

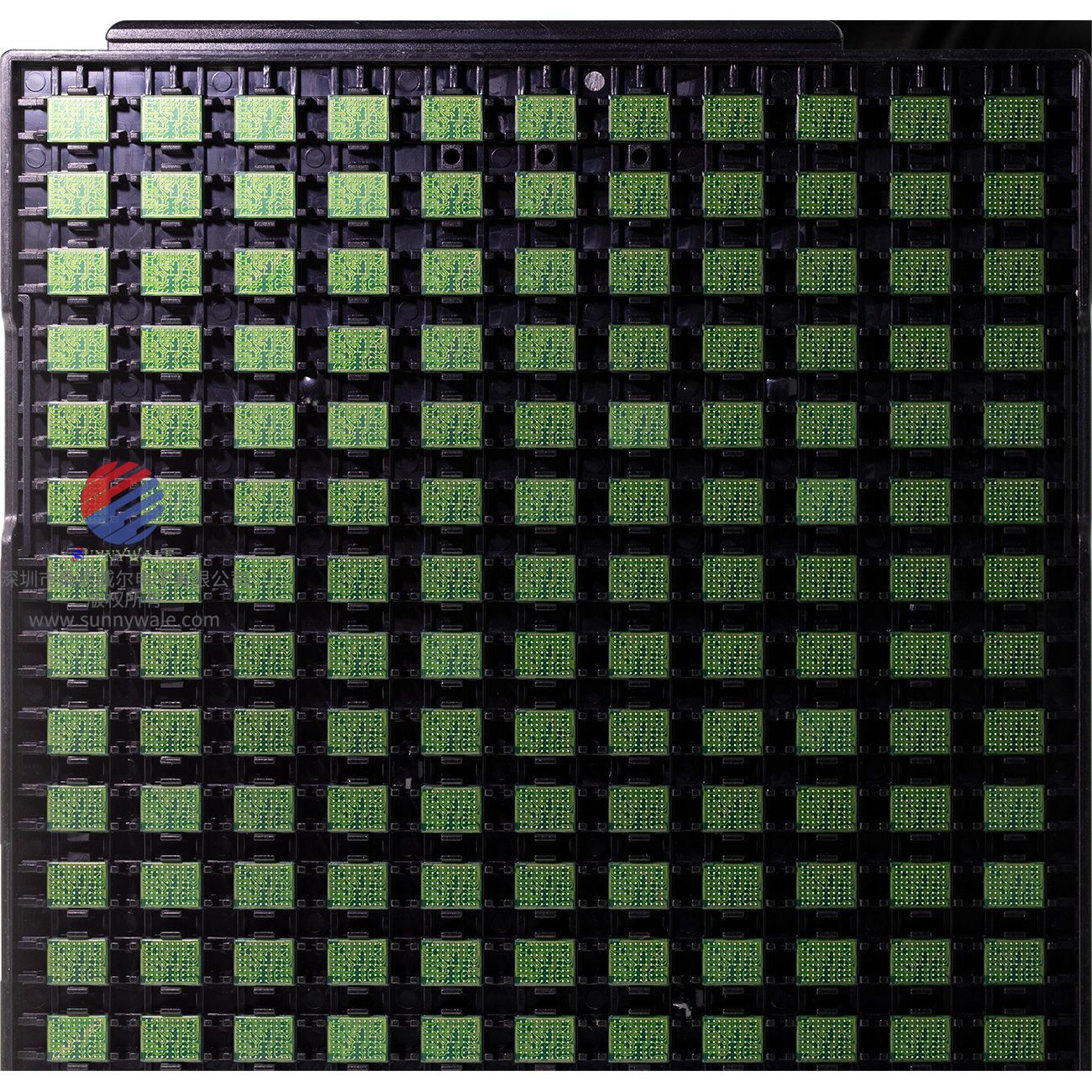

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
