MT9M001C12STM 130万像素带SoC的黑白单色图像传感器。Kinect是Microsoft  XBOX 360 外接的3D体感游戏机，内置单色黑白摄像头模组使用了MT9M001C12STM，可直接使用，本公司提供模组的引脚定义。靠左边的红外摄像头sensor 就是MT9M001C12STM。

用途：监控安防摄像机，工业相机，电子显微镜，图像采集，指纹采集，多光谱相机...


●  超大像素单元:5.2um×5.2um

●  Micron DigitalClarity CMOS成像技术

●  数组格式(5:4):1,280H x 1,024V(1,310,720个活动像素)总像素(包括暗像素):1,312H x1,048 v(1,374,976像素)

●  帧率:30帧/秒渐进扫描;可编程的

●  快门:电子滚动快门(ERS)

●  窗口大小:SXGA;可编程到任何较小的格式(VGA, QVGA, CIF, QCIF，等等)

●  可编程控制:增益，帧速率，帧大小



●  静态数码相机

●  数字摄像机

●  电脑摄像头

●  监控安防摄像机，

●  工业相机，

●  电子显微镜，

●  图像采集，

●  指纹采集，

●  多光谱相机...

该Micron 成像MT9M001是一种sxga格式，具有1/2英寸CMOS有源像素数字图像传感器。活动成像像素阵列，1280h x 1024 v。它集成了复杂的芯片上的相机功能，如窗口，列和行跳跃模式，和快照模式。它是可编程通过一个简单的二线串行接口。

这款百万像素的CMOS图像传感器具有数字-清晰-微米突破性的低噪声CMOS成像技术，可以在保持CMOS固有尺寸、成本和集成优势的同时，实现CCD图像质量(基于信噪比和低光灵敏度)。

表1:关键性能参数

该传感器可以在其默认模式下操作，或由用户编程帧大小、曝光、增益设置和其他参数。默认模式以每秒30帧的速度输出一个sxga大小的图像。芯片上的模数转换器(ADC)提供每像素10位。FRAME_VALID和LINE_VALID信号在专用的引脚上输出，以及与有效数据同步的像素时钟。

订购信息



●  光学格式:1/2英寸(5:4)

●  活动成像仪尺寸:6.66mm(H) x5.32 mm(V)

●  活动像素:1,280H x 1,024V

●  像素大小:5.2um×5.2um

●  快门类型:电子卷帘(ERS)

●  最大数据速率/主时钟:48 MPS/48 MHz

●  帧率SXGA (1280 x 1024):30帧逐帧扫描;

●  可编程的

●  ADC分辨率:10位，芯载

●  反应性:2.1 V / lux-sec

●  动态范围:68.2 db

●  信噪比最大:45分贝

●  电源电压:3.0V - 3.6V，标称3.3V

●  功率消耗:3.3V(运行)时，功率为363mW;294毫瓦(备用)

●  工作温度:0℃~ +70℃

●  封装:48-pin闭环化油器控制

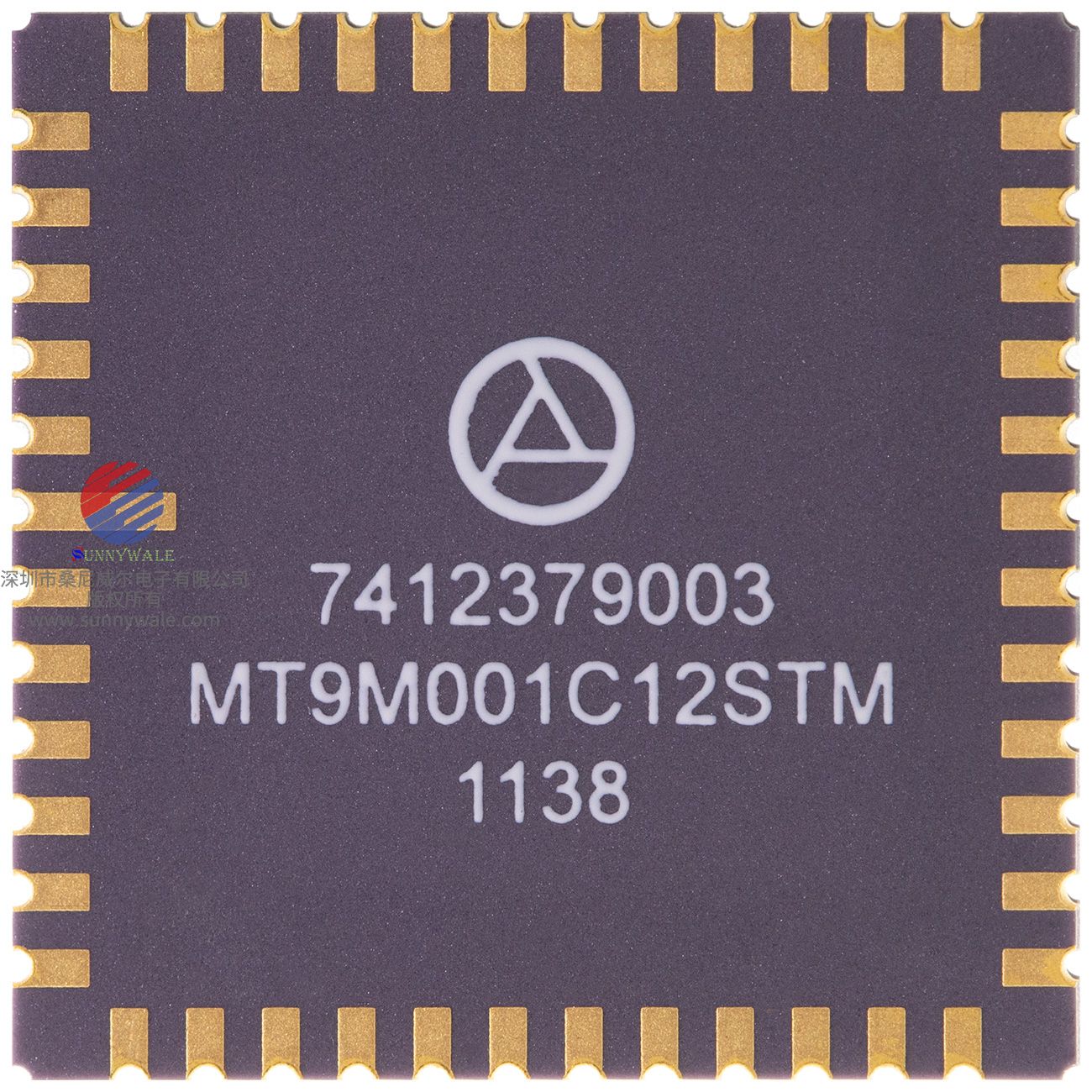

MT9M001C12STM 48针CLCC(无铅)

CMOS面积阵列传感器的最大优势是它比CCD传感器便宜。镁光公司研制了一种利用面积阵CMOS传感器MT9M001C12STM作为探测器的微型光谱仪。原型采用非对称交叉Czerny-Turner光学结构。考察了其测光精度和线性度，分析了杂散光引起的测光偏差。对其基本性能进行了测试:波长范围为380~800 nm，根据光强选择积分时间为1 ms ~ 500 ms，光谱带宽为6 nm，波长精度±1 nm，光度精度±0.03 AU。结果表明，经校正和非线性校正后，该CMOS光谱仪可以进行常规的快速分析。

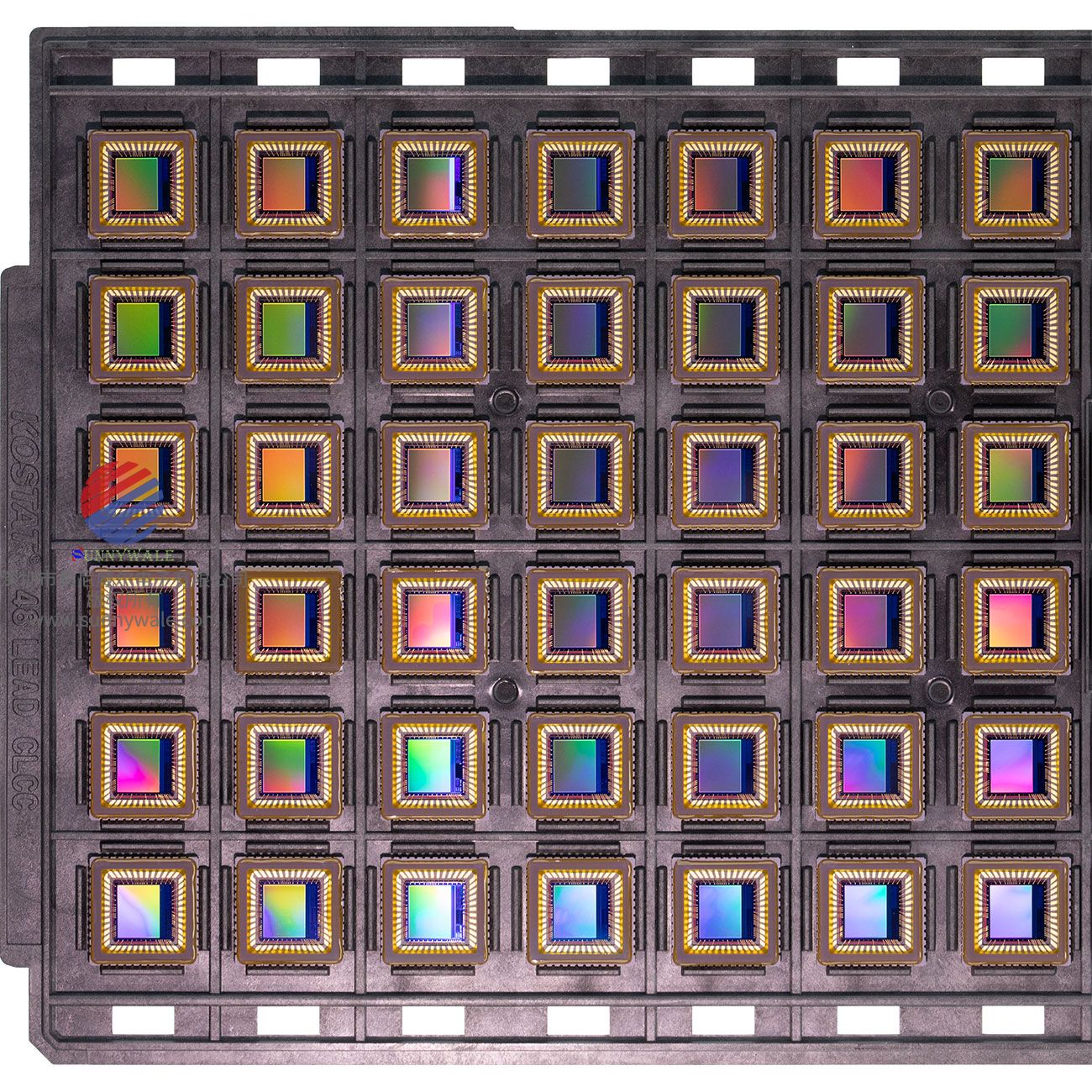

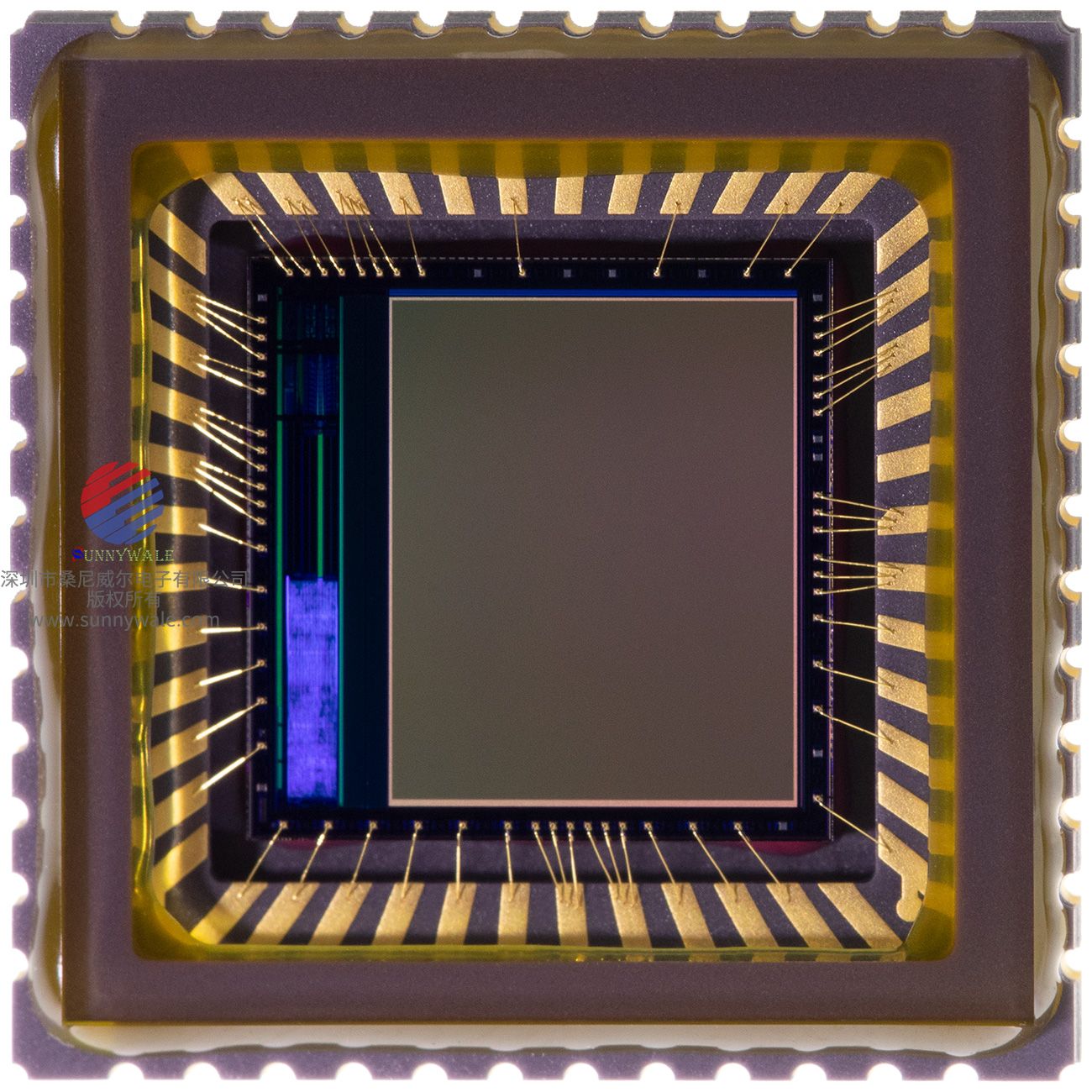

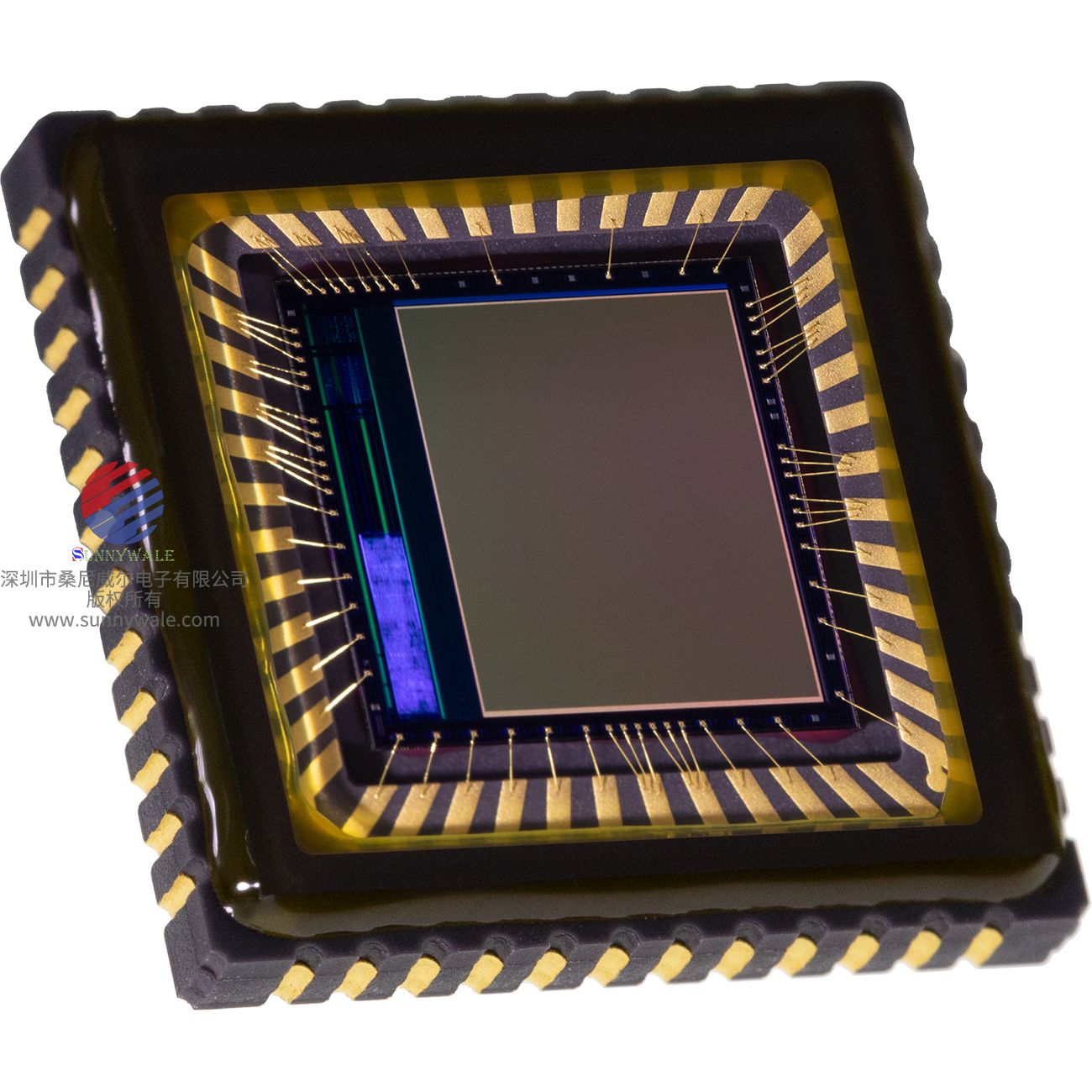

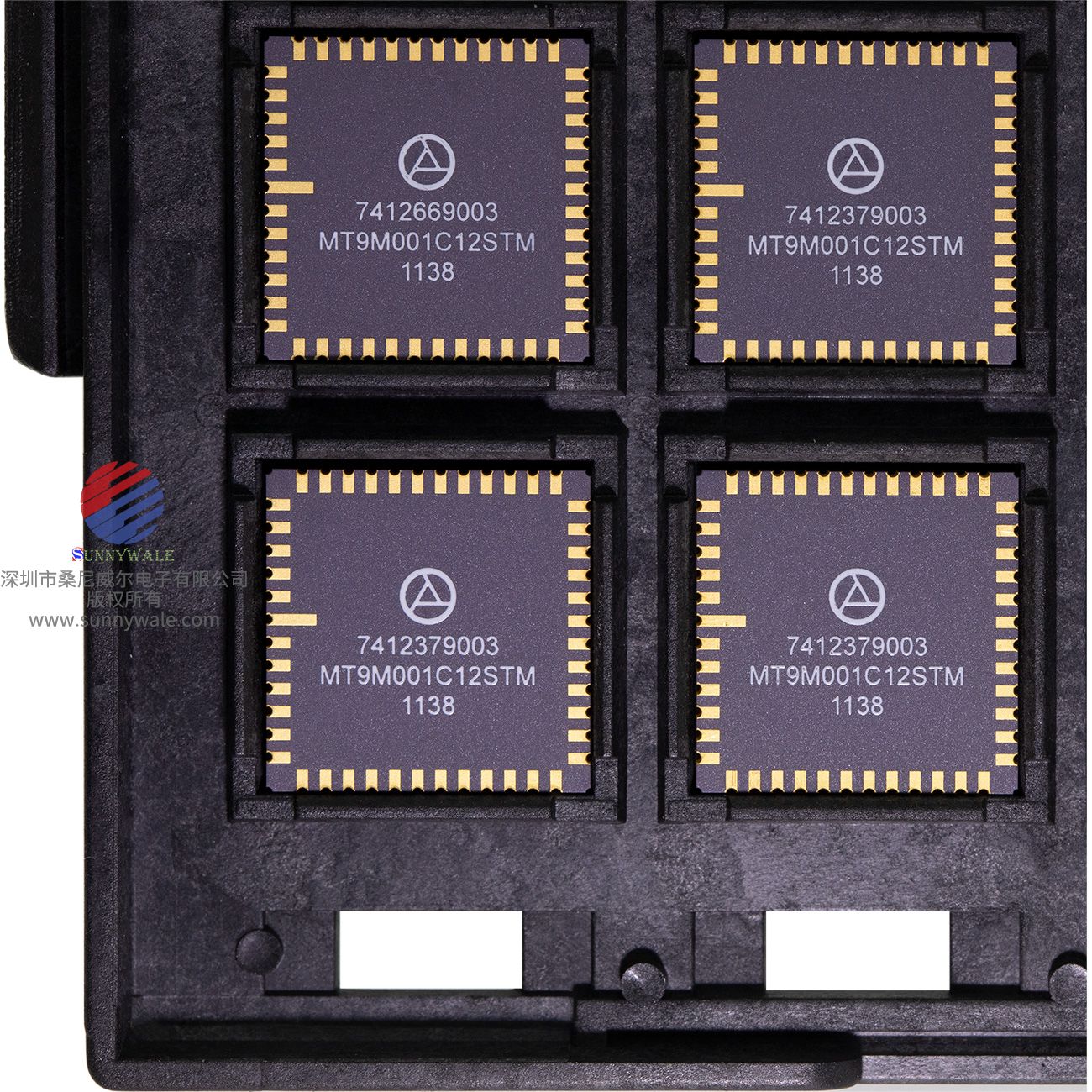

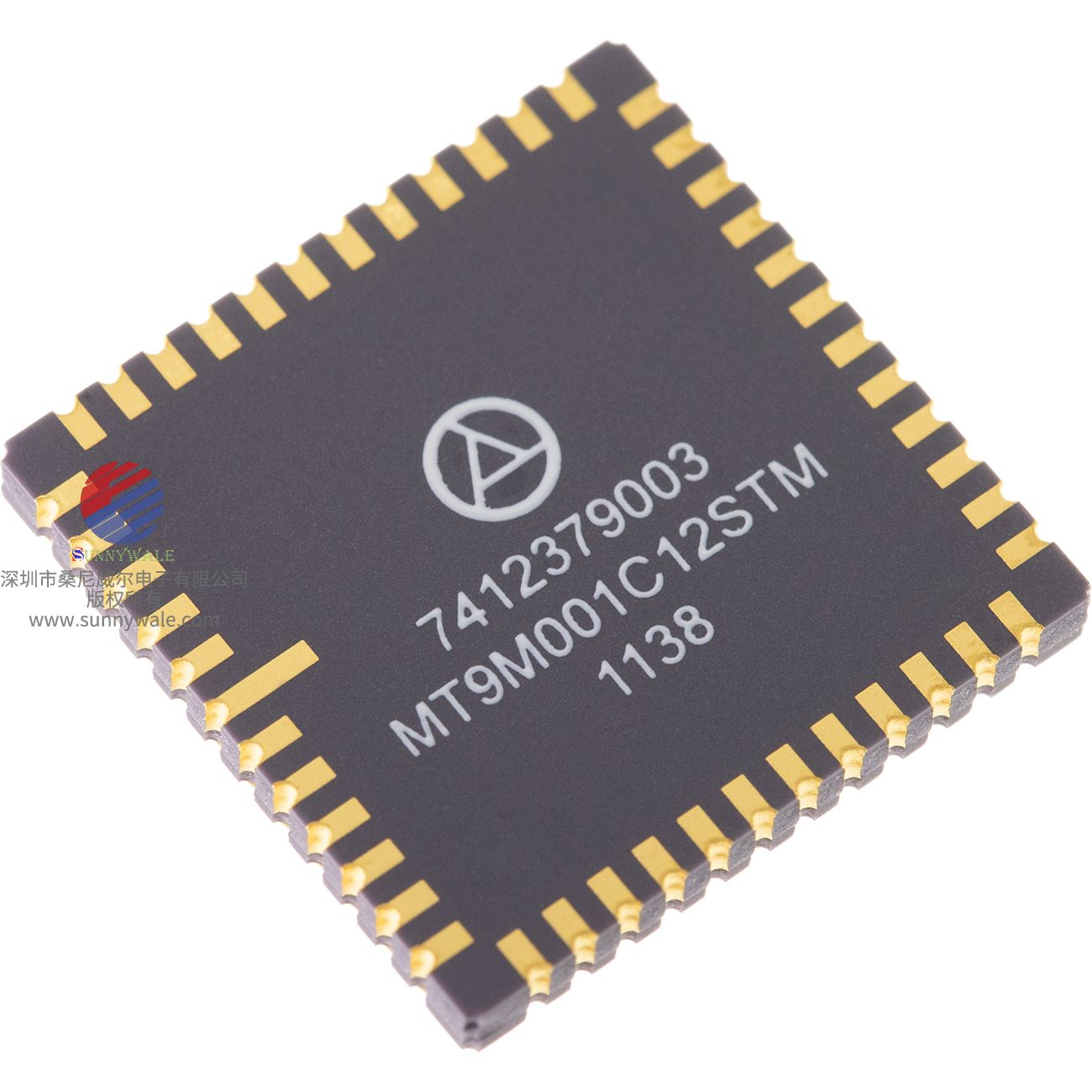

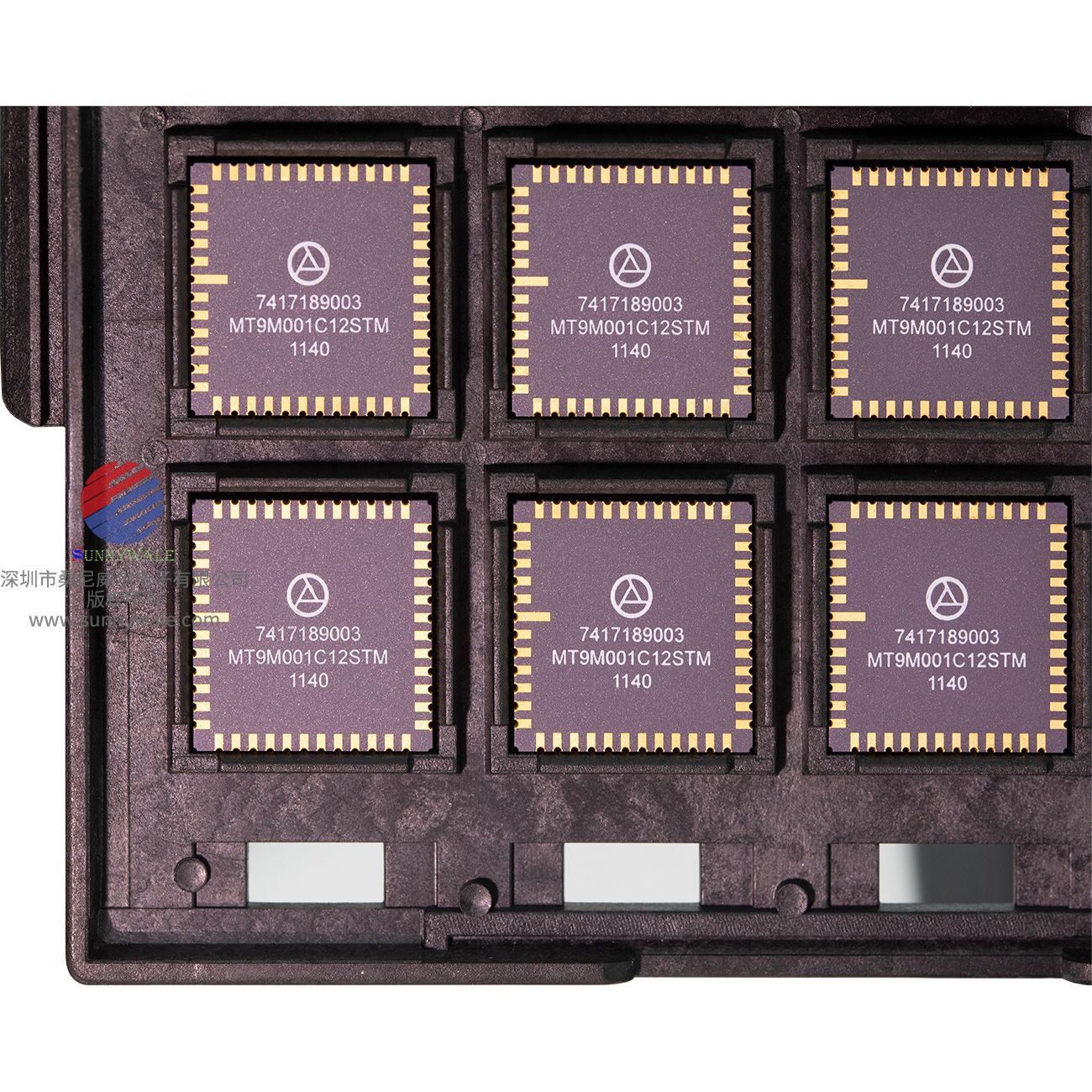

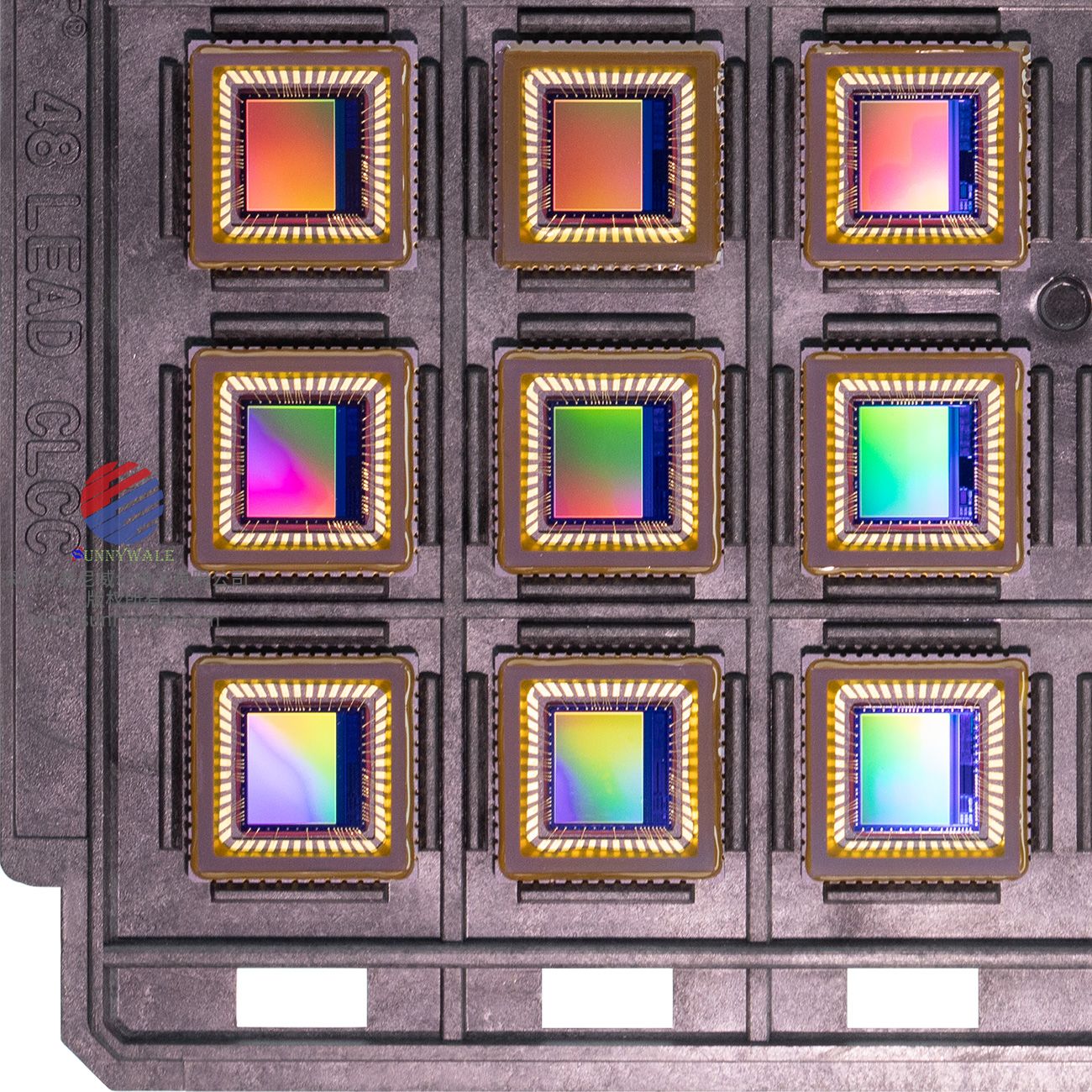

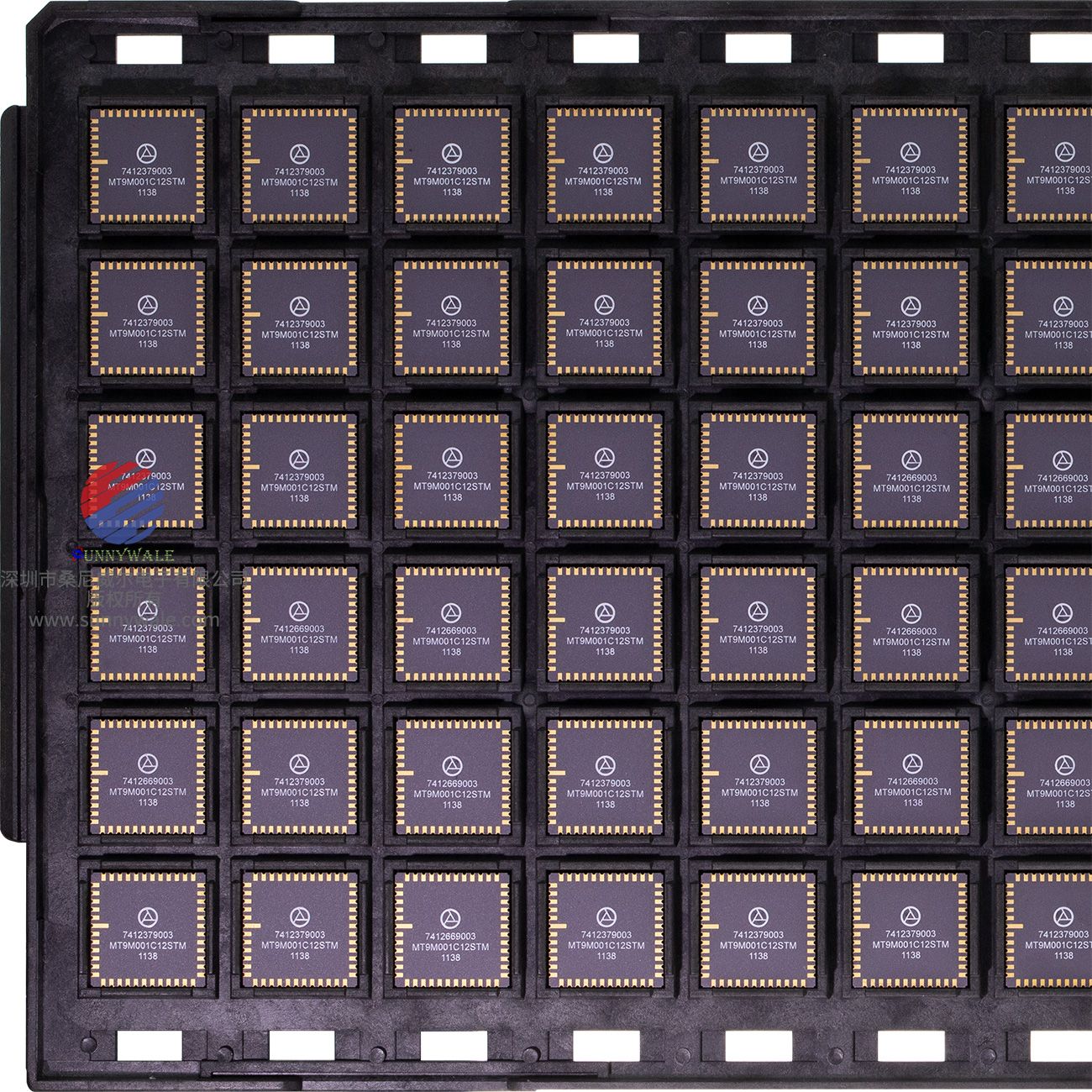

图片都是实拍，下列↓图片因为光线问题，大面积远拍，无法做到每一个光线均匀，不一样的角度、光线、快门时间不同，都会出现不一样的效果，才会出现色差，实物就是跟上图↑近拍的一模一样。
