IMX421LLJ 索尼SONY 2/3英寸1944*1472_2.86M@409fps 高帧率大像元4.5 μm SLVS输出，全局快门CMOS黑白图像传感器 用于单色FA(工业自动化)/ITS(智能交通系统)相机
IMX421LLJdatasheet，索尼SONY2/3英寸，1944*1472_2.86M@409fps，大像素像元高帧率CMOS，固态全局快门黑白单色，SLVS输出图像传感器，用于单色FA(工业自动化)相机，ITS(智能交通系统)相机，工业相机CMOS，可直接代替IMX422LLR
(IMX422与IMX421功能引脚完全相同；IMX421靶面更大像素总数较高，帧率较慢；IMX422靶面较小，像素总数更少，速度较快；IMX421 2/3" 2.86M 409fps, IMX422 1/1.7" 2.03M 477fps，它们的像素尺寸均为4.5μm，它们的外观尺寸都是20x16.8mm)
IMX421LLJ描述
IMX421LLJ-C是一款对角线11.0 mm(2 / 3,0.67英寸)CMOS有源像素型固态图像传感器，具有方形像素阵列和2.86 M有效像素。该芯片具有可变电荷积分时间的全局快门。该芯片采用模拟3.3 V、数字1.2 V、接口1.8 V三路供电，功耗低。实现了高灵敏度、低暗电流和低PLS特性。
IMX421LLJ应用:FA(工厂自动化)摄像头，ITS(智能交通系统)相机
IMX421LLJ特性
◆ CMOS有源像素型点
◆ 内置定时调节电路、H/V驱动和串行通信电路
◆ 全局快门功能
◆ 输入频率:37.125 MHz / 74.25 MHz / 54 MHz
◆ 推荐记录像素数:大约1936 (H) × 1464 (V)。2.83 M像素
读出模式
全像素扫描模式
1080p -全高清读出模式
垂直/水平1 / 2次采样模式
2 × 2垂直FD拼接方式
感兴趣区域模式
垂直/水平‐正常/反向读出模式
◆ 读出速率
最大帧率
全像素扫描模式:8位409.2帧/秒，10位371.8帧/秒，12位231.2帧/秒
◆ 变速快门功能(分辨率1 H单位)
◆ 8位/ 10位/ 12位A/D转换器
◆ 转换增益开关(HCG模式/ LCG模式)
◆ CDS / PGA功能
0 dB至24 dB:模拟增益(0.1 dB步进)
24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
◆ I/O接口
SLVS (4ch / 8ch开关)输出
SLVS - EC(1车道/ 2车道/ 4车道/ 8车道)输出
◆ 推荐镜头F值:2.8以上(近侧)
◆ 推荐出瞳距离:- 100mm至-∞
IMX421LLJ器件结构
◆ CMOS图像传感器
◆ 图像大小
对角线11.0 mm(2 / 3型)约2.86 M像素全像素
对角线10.1毫米(类型1 / 1.58)约213万像素1080p -全高清
◆ 总像素数:1944 (H) × 1496 (V)约2.9 M像素
◆ 有效像素数:1944 (H) × 1472 (V)约2.86 M像素
◆ 活动像素数:1944 (H) × 1472 (V)约2.86 M像素
◆ 推荐记录像素数
1936 (H) × 1464 (V)大约2.83 M像素全像素
1920 (H) × 1080 (V)大约207万像素1080p -全高清
◆ 像元尺寸:4.5 μm (H) × 4.5 μm (V)
◆ 光学黑色
水平(H)方向:前0像素，后0像素
垂直(V)方向:前24像素，后0像素
◆ 衬底材料:硅

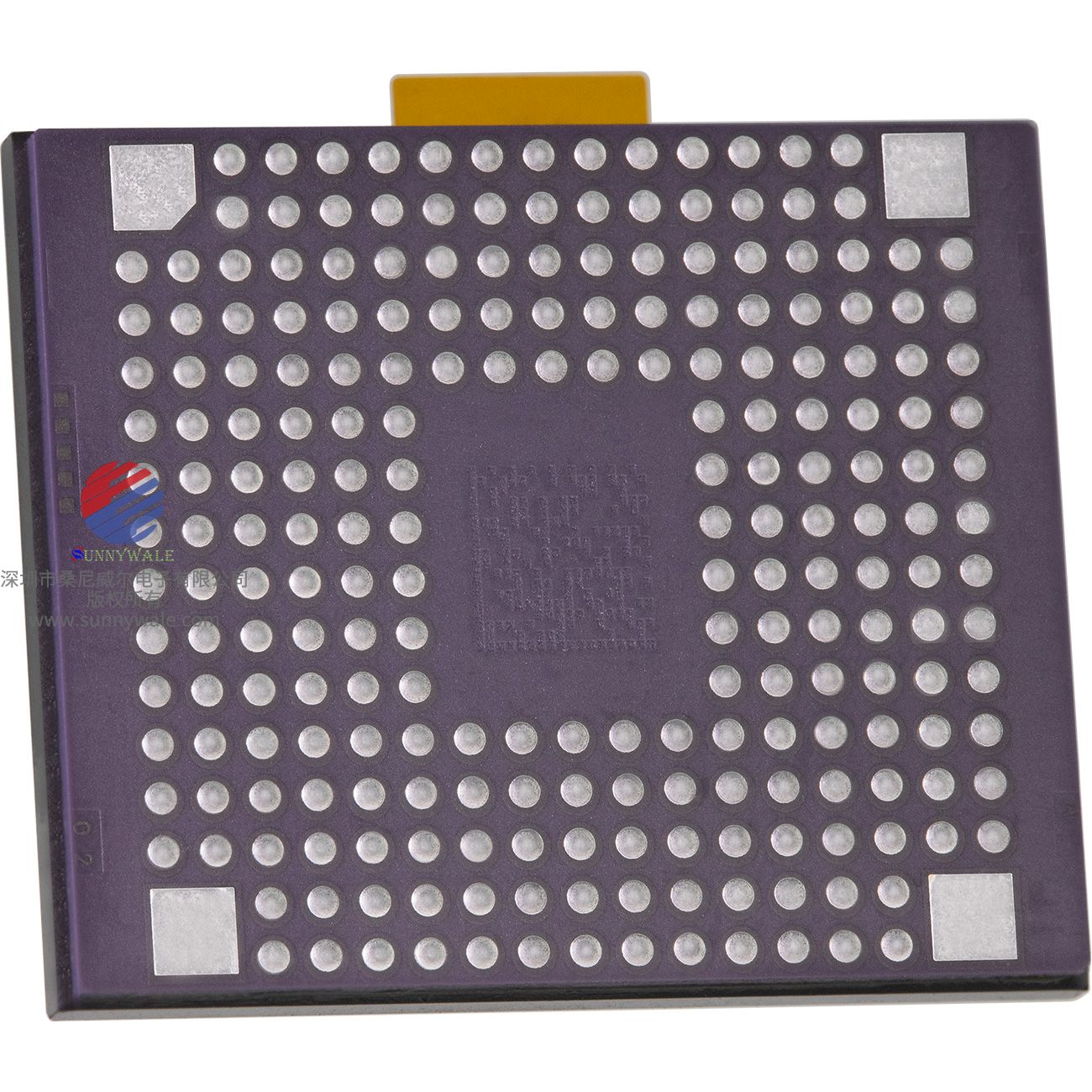

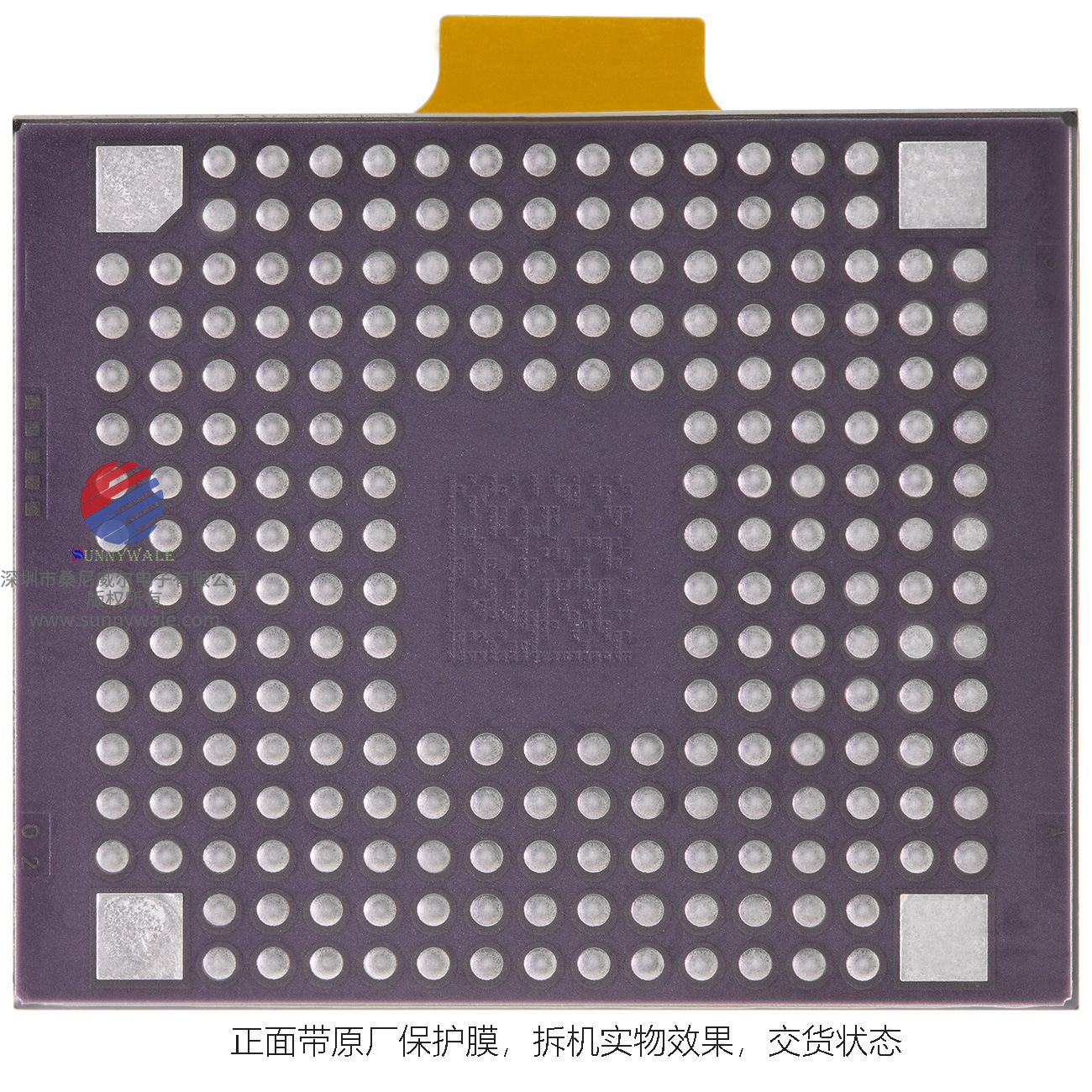

◆ 封装:230 pin-LGA
IMX421LLJ其他功能
该传感器的功能如下:详情请参阅各申请须知。
◆ 多帧设置输出模式(2 / 4帧)
◆ 多重曝光触发模式
◆ 多帧ROI (Multi Exposure + ROI)模式
◆ 长时间曝光低功耗驱动
◆ 简易温度计
◆ 级配压缩
◆ 双ADC
◆ 双触发
◆ 自触发
◆ 模式生成器(参见支持包)
IMX421LLJ扩展功能
在充分检查和评估后使用这些函数。
◆ 黑色水平自动调节关闭
◆ 短曝光模式

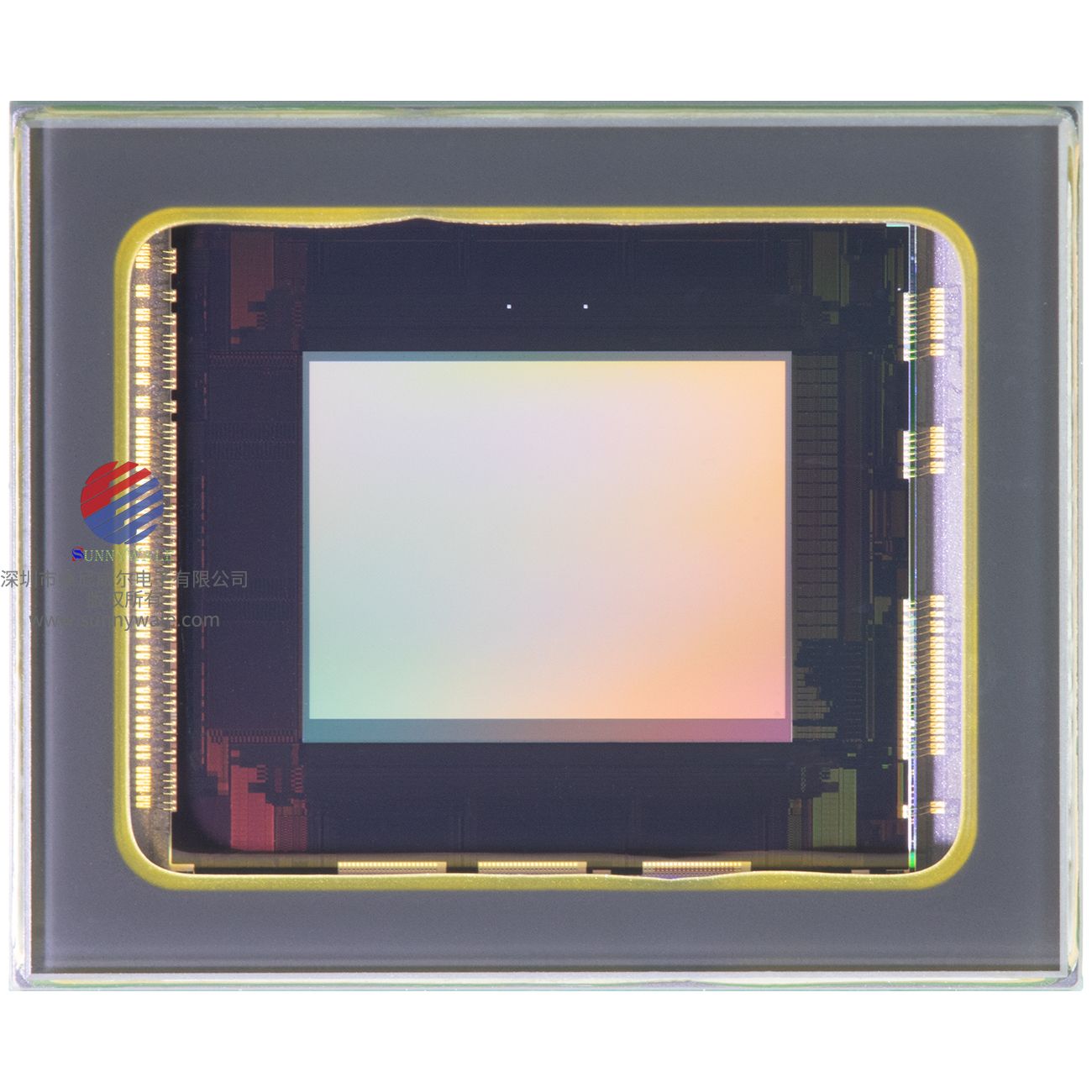

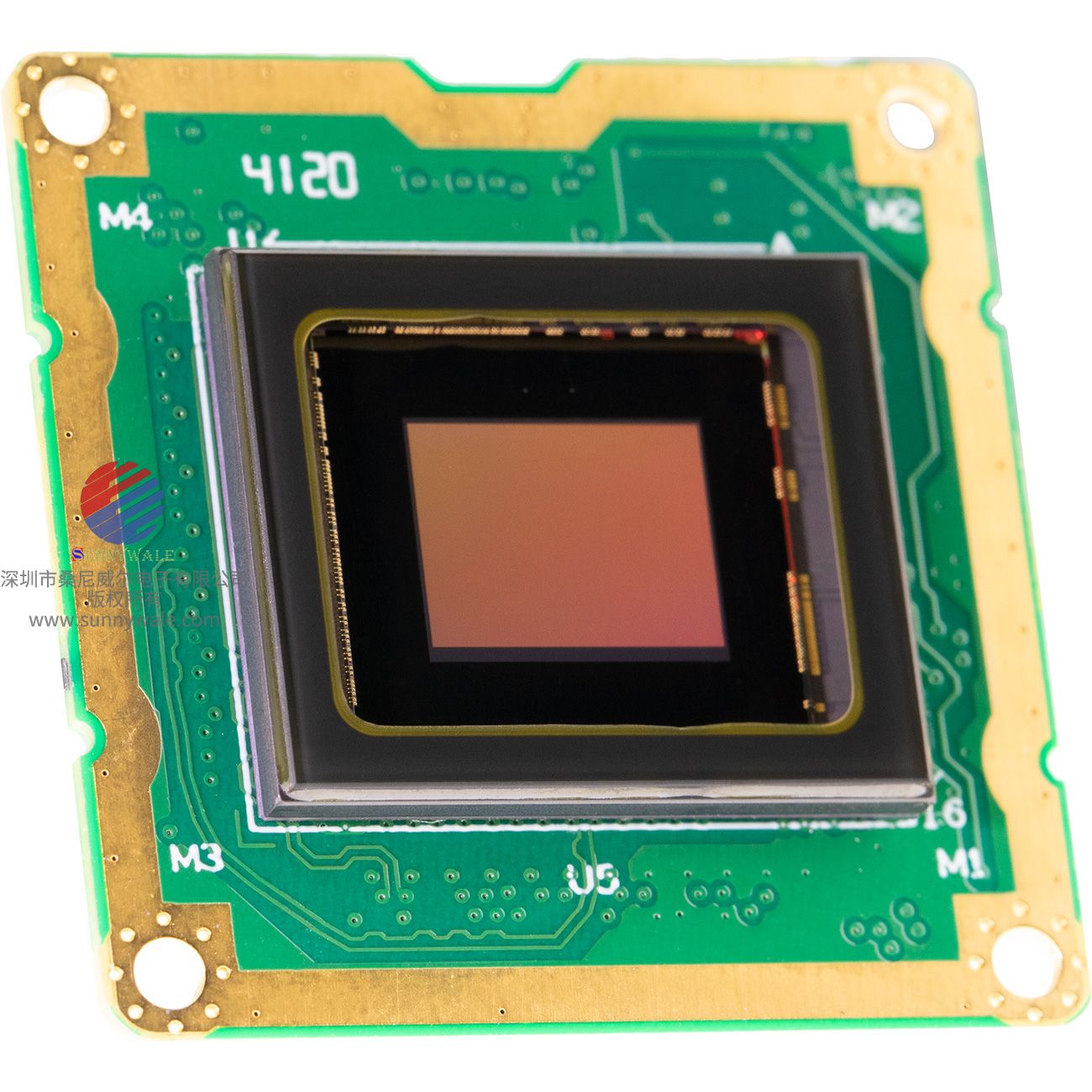

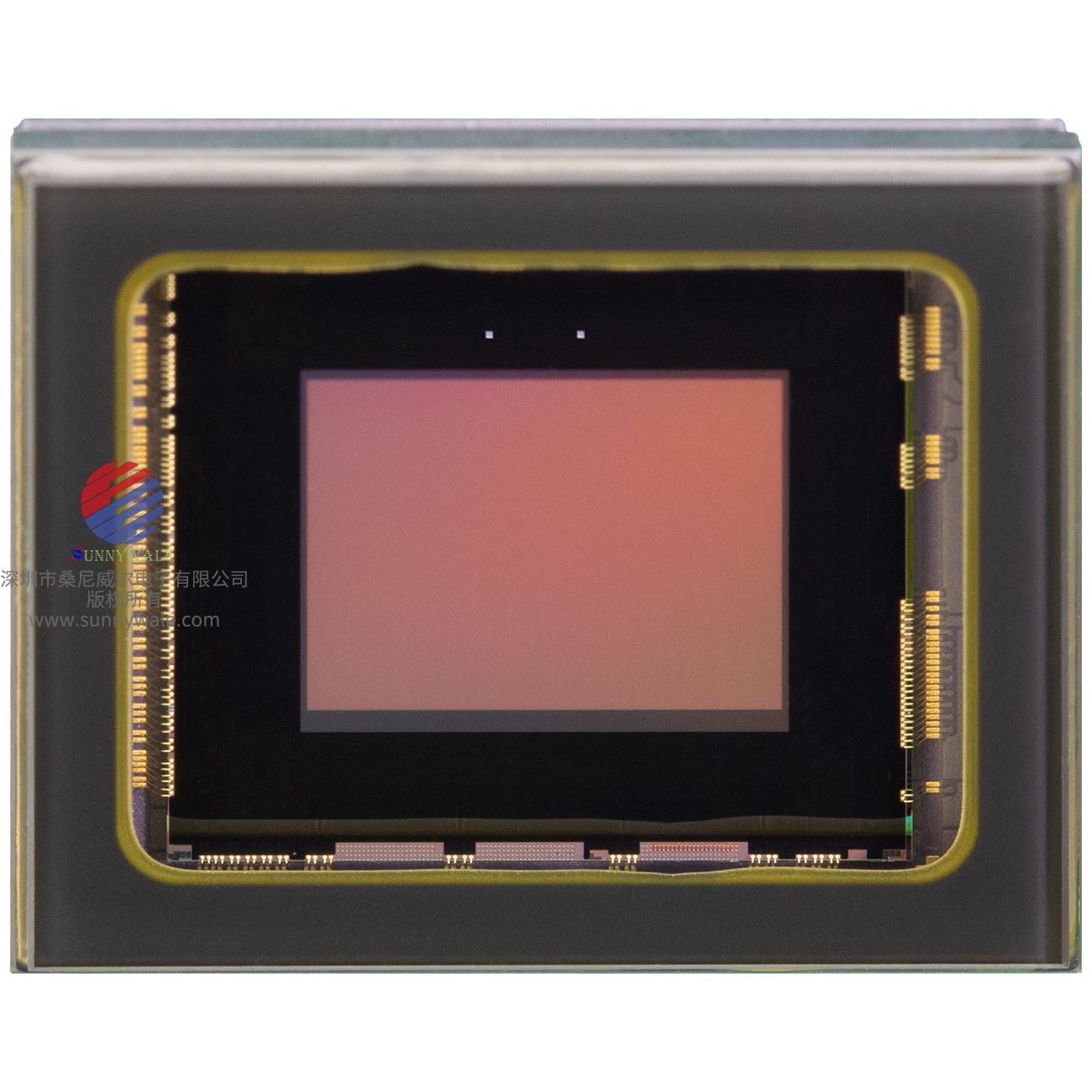

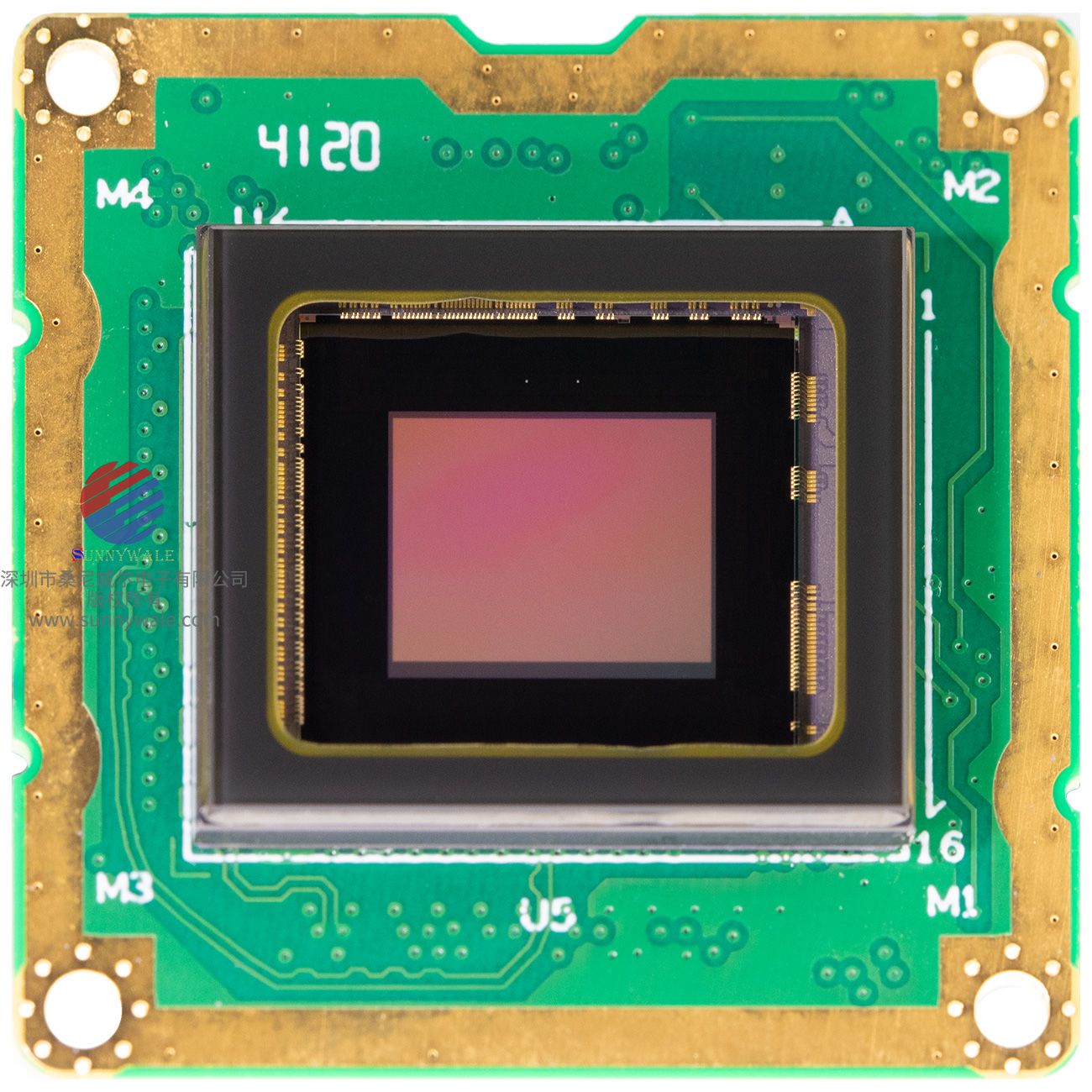

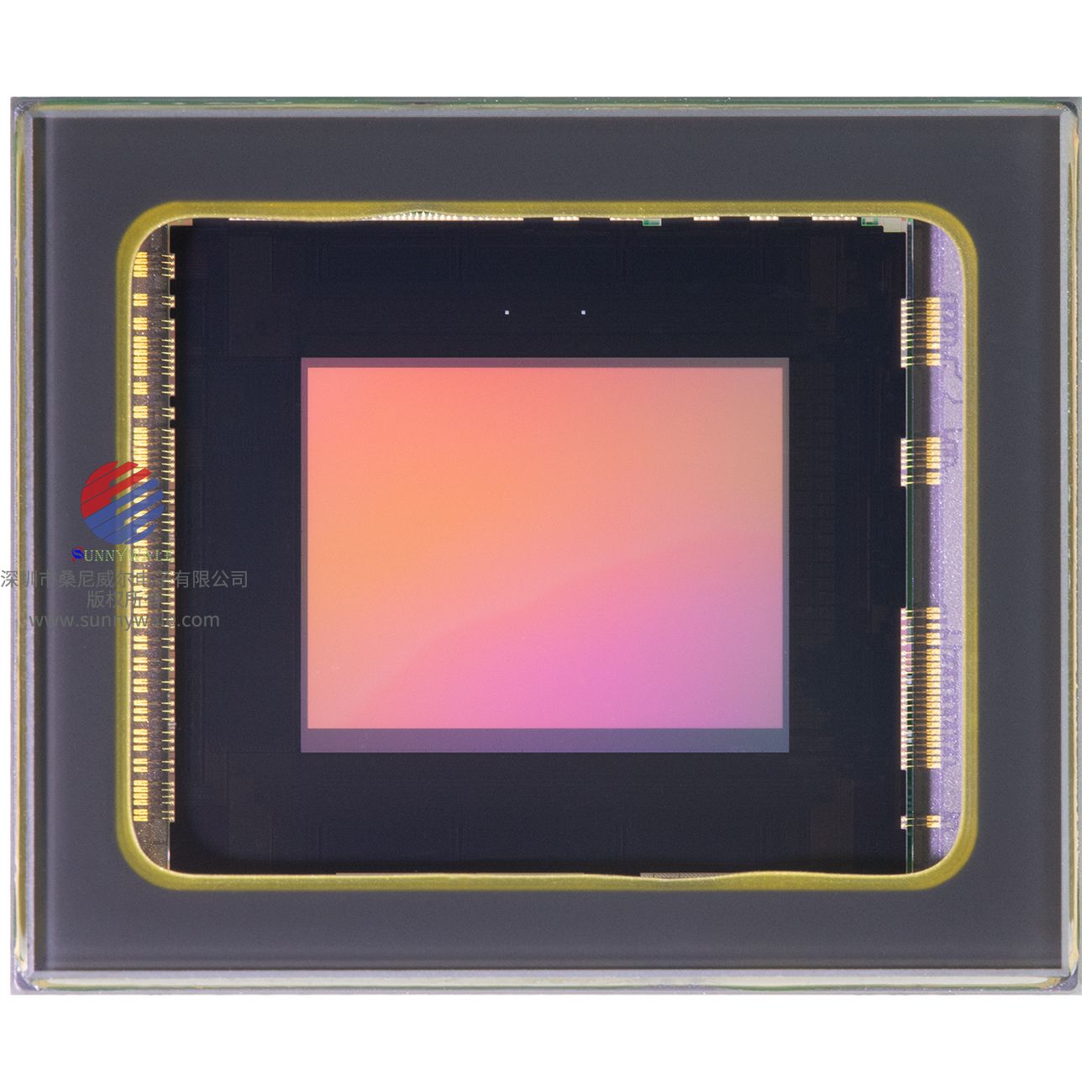

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
