IMX392LQR 1/2.3英寸2.35MP@200fps帧/秒索尼SONY 有源像素型固态超低功耗彩色CMOS图像传感器，LVDS接口，全局快门，用于工业自动化相机，交通智能相机
2024-04-27 20:16:03
点击购买
IMX392LQR规格书下载，1/2.3英寸2.35MP@200fps帧/秒，索尼SONY有源像素型固态图像传感器，超低功耗彩色CMOS图像传感器，LVDS接口全局快门，用于工业自动化相机，交通智能系统相机
IMX392LQR描述
IMX392LQR是一款对角线7.9 mm (Type 1 / 2.3) CMOS有源像素型固态彩色图像传感器，具有方形像素阵列和2.35MP有效像素。该芯片具有可变电荷集成时间的全局快门。该芯片采用模拟3.3 V、数字1.2 V、接口1.8 V三路供电，功耗低。
实现了高灵敏度、低暗电流和低PLS特性。
IMX392LQR用途:
FA(工厂自动化=factory automation)相机，
ITS(智能交通系统=intelligent transportation system)相机
IMX392LQR特性
● CMOS有源像素型点
● 内置定时调节电路、H/V驱动和串行通信电路
● 全局快门功能
● 输入频率:37.125 MHz / 74.25 MHz / 54 MHz
● 推荐记录像素数:大约1920 (H) × 1200 (V)。2.3 M像素
● 读出模式:
※ 全像素扫描模式
※ 1080p-全高清读出模式
※ 垂直/水平1 / 2次采样模式
※ ROI模式
※ 垂直/水平‐正常/反向读出模式
● 读出速率
※ 最大帧率
※ 全像素扫描模式:8位201.4帧/秒，10位167.0帧/秒，12位134.6帧/秒
● 变速快门功能(分辨率1 H单位)
● 8位/ 10位/ 12位A/D转换器
● CDS / PGA功能
※ 0 dB至24 dB:模拟增益(0.1 dB步进)
※ 24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
● I/O接口:低电压LVDS (150 mVp-p)串行(2 ch / 4 ch / 8 ch切换)DDR输出(594 / 297 Mbps每ch)
● 推荐镜头F值:2.8或以上(近侧)
● 推荐出瞳距离:- 100mm至-∞
IMX392LQR设备结构
● CMOS图像传感器
● 图像尺寸:对角线7.9毫米(类型1 / 2.3)约2.35 M像素全像素
对角线7.7毫米(类型1/2.35)约211万像素1080p全高清
● 总像素数:1936 (H) × 1226 (V)约237万像素
● 有效像素数:1936 (H) × 1216 (V)大约2.35 M像素
● 活动像素数:1936 (H) × 1216 (V)大约2.35 M像素
● 推荐记录像素数:1092 (H) × 1200 (V)约2.30 M像素全像素
1920 (H) × 1080 (V)大约207万像素1080p全高清
● 单体尺寸3.45 μm (H) × 3.45 μm (V)
● 光学黑色:水平(H)方向:前0像素，后0像素
垂直(V)方向:前10像素，后0像素

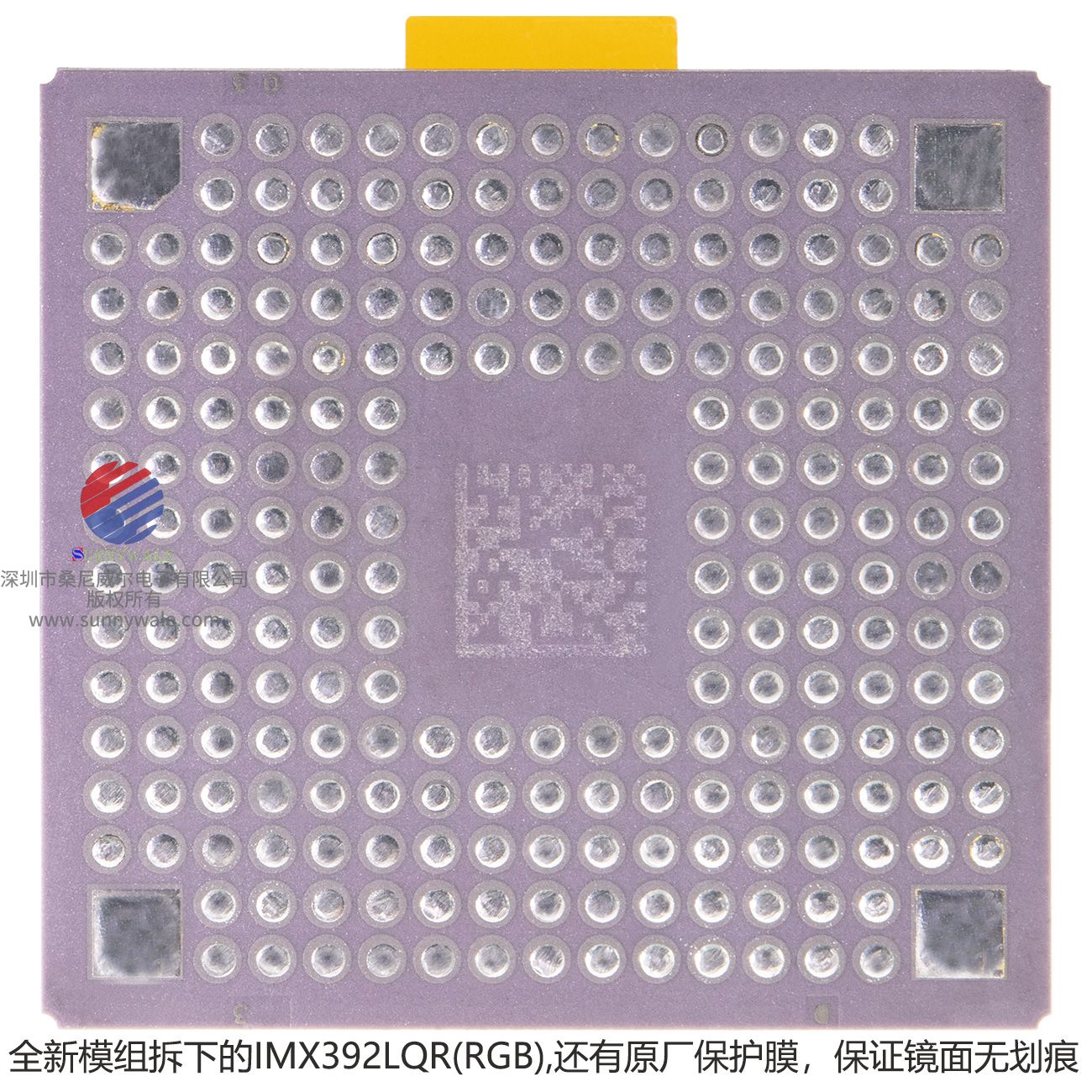

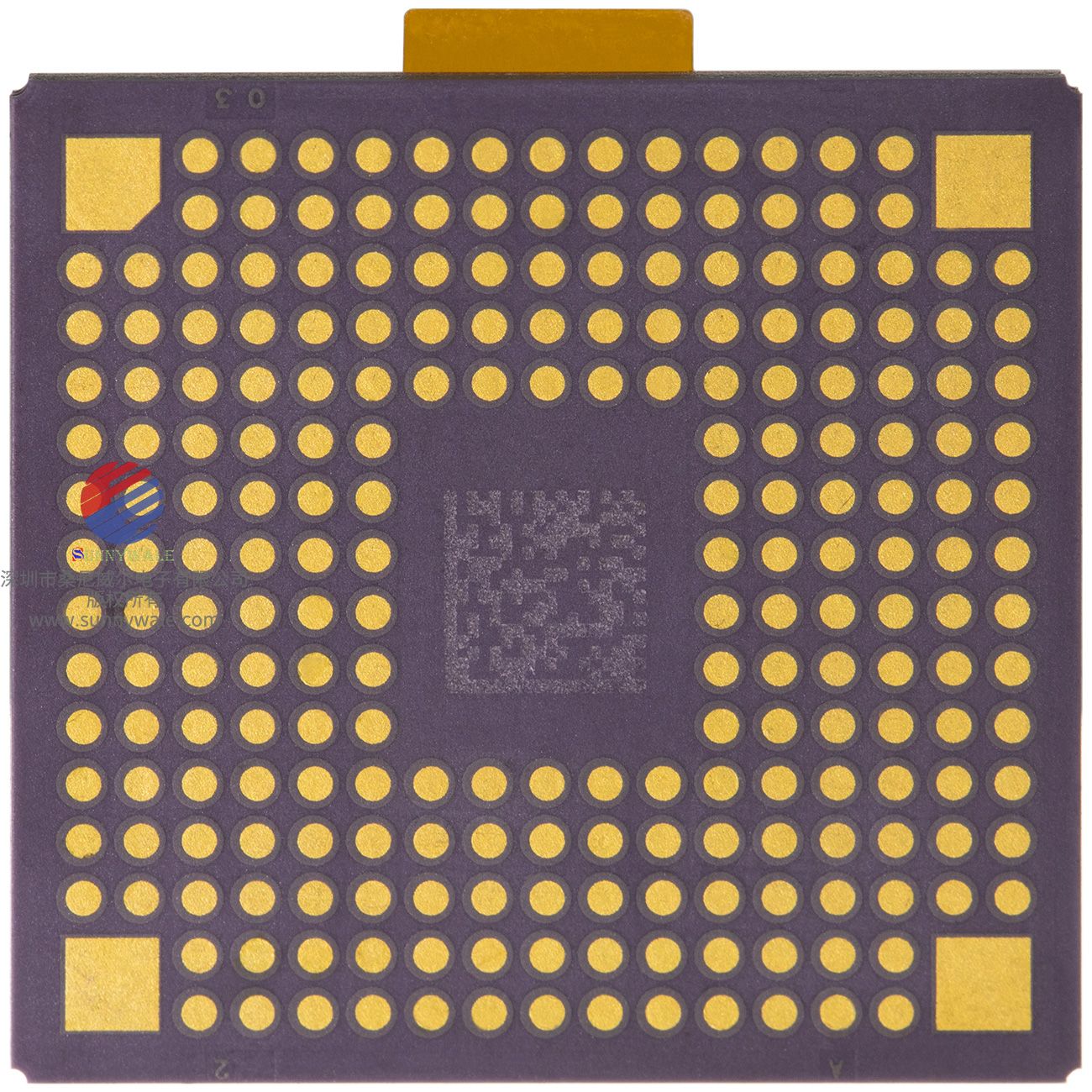

● 封装:226pin LGA
图像传感器特性(初步，Tj = 60°C)
IMX392LQR项目值备注
灵敏度(F8) 915 mV /30 s累积
饱和信号最小1001 mV
IMX392LQR基本驱动模式
驱动方式/建议记录像素数/最大帧率[帧/秒]/输出接口/ ADC[位]
全像素约1920 (H) × 1200 (V)大约2300万像素
201.4帧/秒 / 串行LVDS 8ch / 8位
167.0帧/秒 / 串行LVDS 8ch / 10位
134.6帧/秒 / 串行LVDS 8ch /12位
全像素(垂直/水平1/2次采样)
大约960 (H) × 600 (V)大约58万像素
415.1帧/秒 / 串行LVDS 8/ ch 8位
396.3帧/秒 / 串行LVDS 8/ ch 10位
262.2帧/秒 / 串行LVDS 8/ ch 12位
垂直FD分屏960 (H) × 600 (V)大约58万像素
415.1帧/秒 / 串行LVDS 8ch / 8位
396.3帧/秒 / 串行LVDS 8ch / 10位
262.2帧/秒 / 串行LVDS 8ch / 12位
HD1080p 1920 (H) × 1080 (V)大约207万像素
120帧/秒 / 串行 LVDS 8ch / 10bit
120帧/秒 / 串行LVDS 8ch / 12位

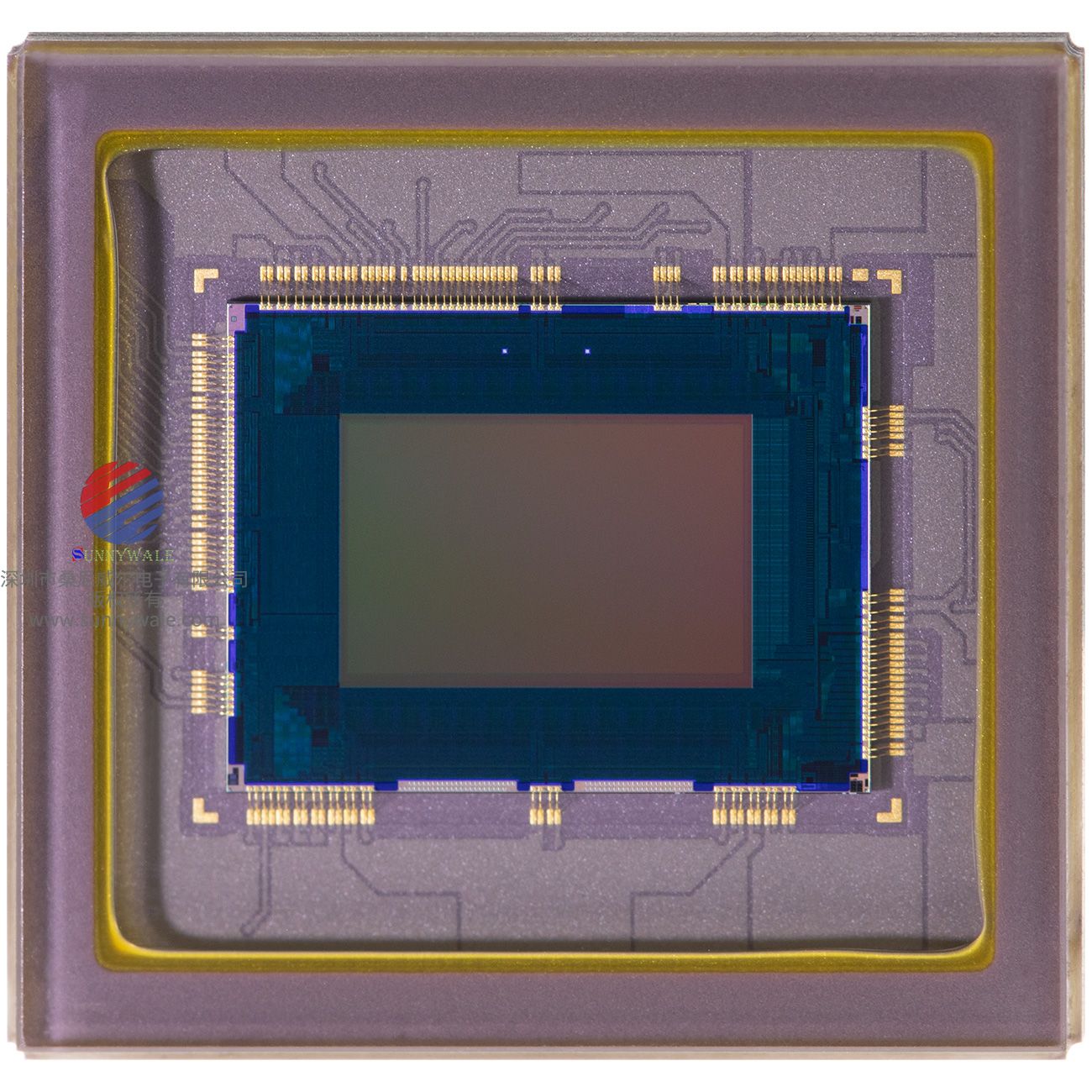

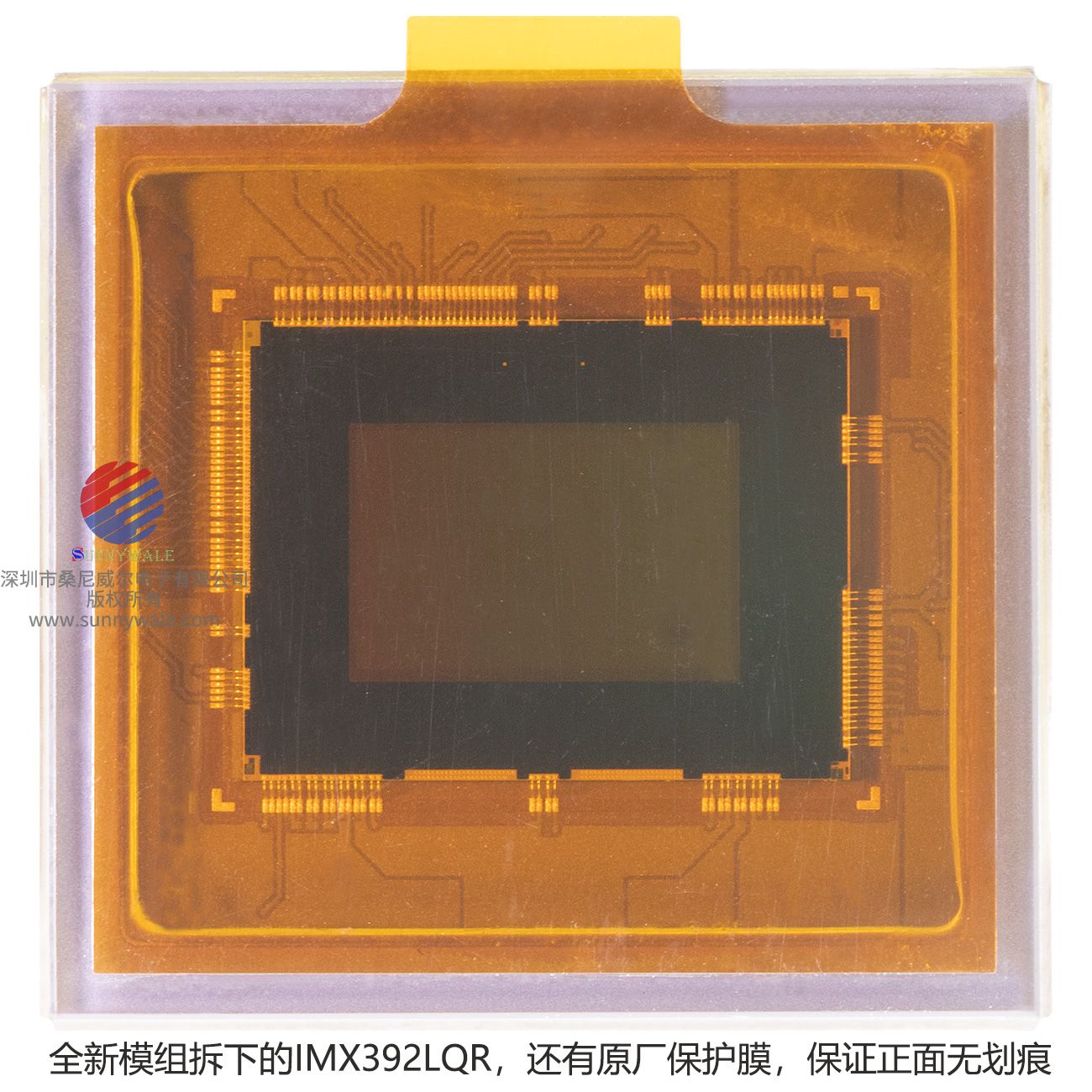

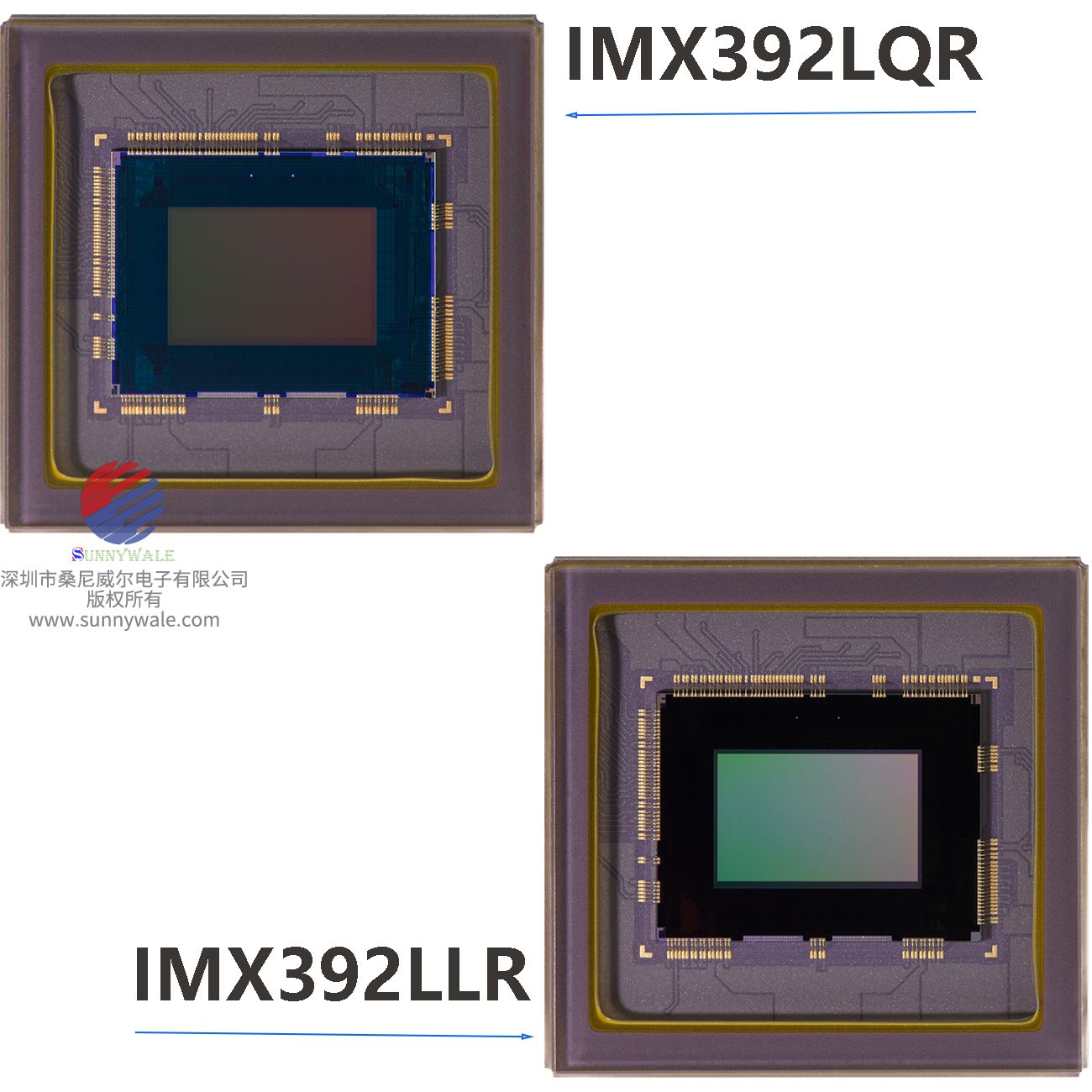

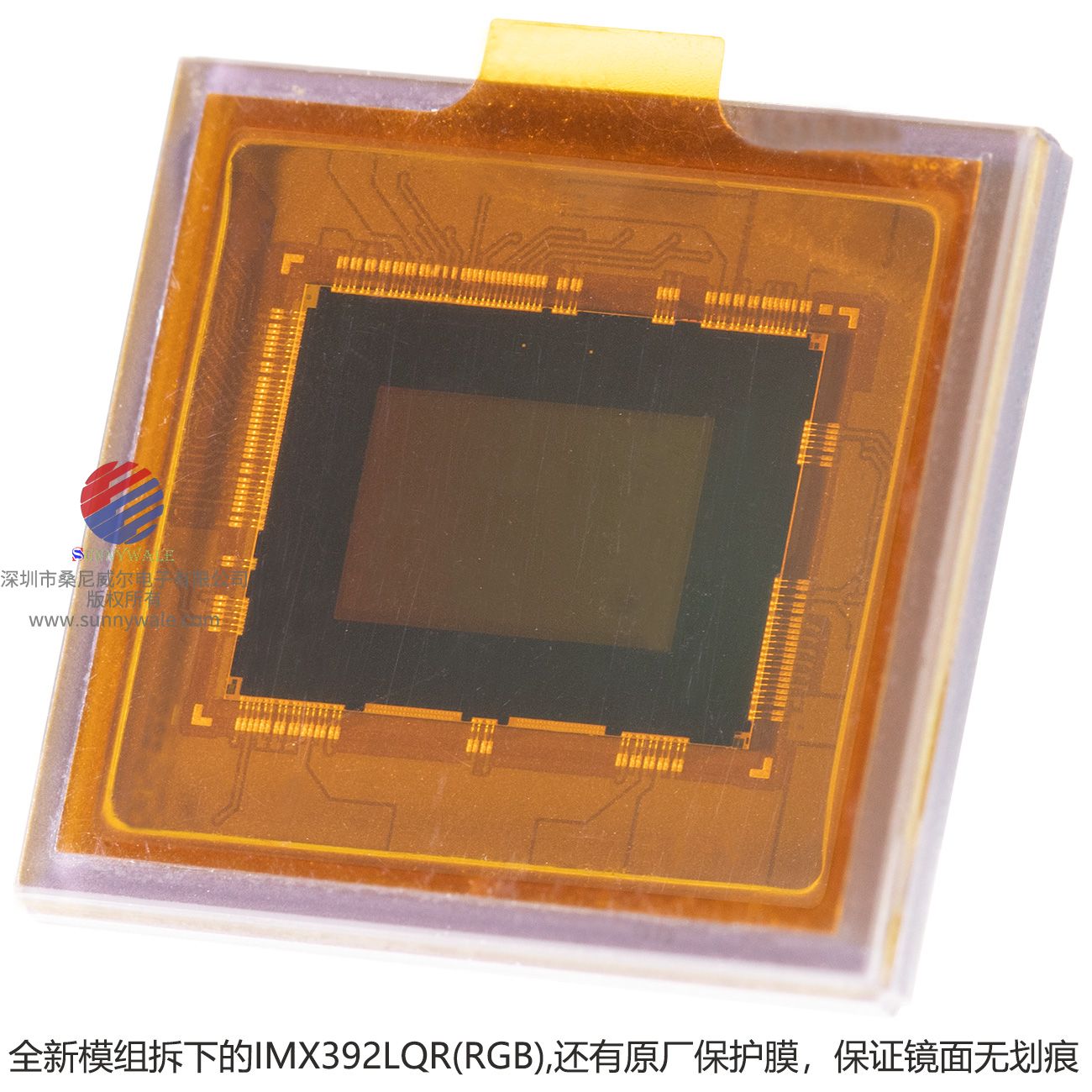

以上所有图片为原装新货图片，站长亲自实物拍摄
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
