MT9T001C12STC拆机或者带板模组APTINA 1/2英寸4:3 300万像素（3MP）彩色显微镜工业相机CMOS数字图像传感器，引脚兼容MT9M001,MT9D001
2024-04-12 21:50:24
点击购买
MT9T001C12STC，APTINA 彩色3M sensor， 1/2英寸300万像素CMOS，显微镜工业相机用的图像传感器，数字显微镜相机感光芯片，APTINA 3MP彩色图像传感器，兼容MT9M001，代替MT9D001，安森美4:3彩色图像传感器，MVC3000显微镜主板，MVC3000显微镜相机图像芯片，300万像素工业相机芯片
MT9T001C12STC特性
● 高帧率
● 全局复位释放
● 水平和垂直分仓
● 列和行跳转模式
● 优越的弱光性能
● 低暗电流
● 简单的双线串行接口
●可编程控制：增益，帧速率，帧大小，曝光
● MT9T001 Pin-for-pin兼容Aptina的130万像素MT9M001和200万像素MT9D001
MT9T001C12STC应用
● 数码相机
● 数码摄像机
● 融合数码相机/摄像机
MT9T001C12STC一般的描述
Aptina MT9T001（2011年已停产）是一款qxga格式的1/2英寸CMOS有源像素数字图像传感器，具有2,048H x 1,536V的有源成像像素阵列。它在芯片上集成了复杂的相机功能，如窗口窗口，列和行跳过模式和快照模式。它可以通过简单的双线编程
串行接口。
300万像素的CMOS图像传感器采用了Aptina突破性的低噪声CMOS成像技术，在保持CMOS固有尺寸、成本和集成优势的同时，实现了CCD图像质量(基于信噪比和低光灵敏度)。
传感器可以在其默认模式下操作，也可以由用户设定帧大小、曝光、增益设置和其他参数。默认模式以每秒12帧(fps)的速度输出QXGA图像。片上模数转换器(ADC)提供每像素10位。FRAME_VALID和LINE_VALID信号与一个与有效数据同步的像素时钟一起输出到专用引脚上。
MT9T001关键性能参数
参数 / 典型值
● 光学格式：1/2英寸(4:3)
● 主动成像仪尺寸：6.55mm(高)x 4.92mm(外)，8.19mm(对角线)
● 活动像素：2,048H x 1,536V
● 像素尺寸：3.2μm × 3.2μm
● 滤色器阵列：RGB拜耳模式
● 快门类型：全局复位释放(GRR)、电子卷帘式快门(ERS)
● 最大数据速率/主时钟：48Mps / 48Mhz
● MT9T001C12STC帧率:
⊕ QXGA(2,048 x 1,536)可编程高达12 fps
⊕ UXGA (1600 x 1200)可编程高达20 fps
⊕ SXGA (1,280 x 1,024)可编程高达27 fps
⊕ XGA(1,024 x 768)可编程，高达43 fps
⊕ VGA (640 x 480)可编程高达93 fps
● ADC分辨率：10位，片上
● 响应度：>1.0 V/lux-sec (550nm)
● 动态范围：61分贝
● 信噪比(最大)：43分贝
● 供电电压：3.0V-3.6V (3.3V标称)
● 功耗：240mW(标称);2毫瓦(待机)
● 工作温度：0℃~ +70℃
● 封装：陶瓷48pin CLCC
MT9T001产生非常清晰，锐利的数字图像，其捕获连续视频和单帧的能力使其成为广泛的消费和工业应用的完美选择，包括数码相机，数码摄像机和PC相机。
MT9T001像素数据格式
MT9T001像素阵列结构
MT9T001像素数组配置为2112列x1568行，如图4所示。从0到27和从2,085到2,111的列，以及从0到15和从1,561到1,567的行都是光学黑色。这些光学黑色列和行可以用来监测黑色水平。黑色行数据在内部用于自动黑色水平调整。但是，也可以通过设置Reg0x20(11)和Reg0x1E(7)分别读出黑色行和黑色列。
有2,057列乘1,545行光学活动像素，它在QXGA (2,048 x 1,536)图像周围提供了一个四像素的边界，以避免在颜色插值和校正期间的边界效应。
MT9T001使用Bayer颜色模式，如数据表的图5所示。偶数行包含绿色和红色像素，奇数行包含蓝色和绿色像素。偶数列包含绿色和蓝色像素;奇数列包含红色和绿色像素。

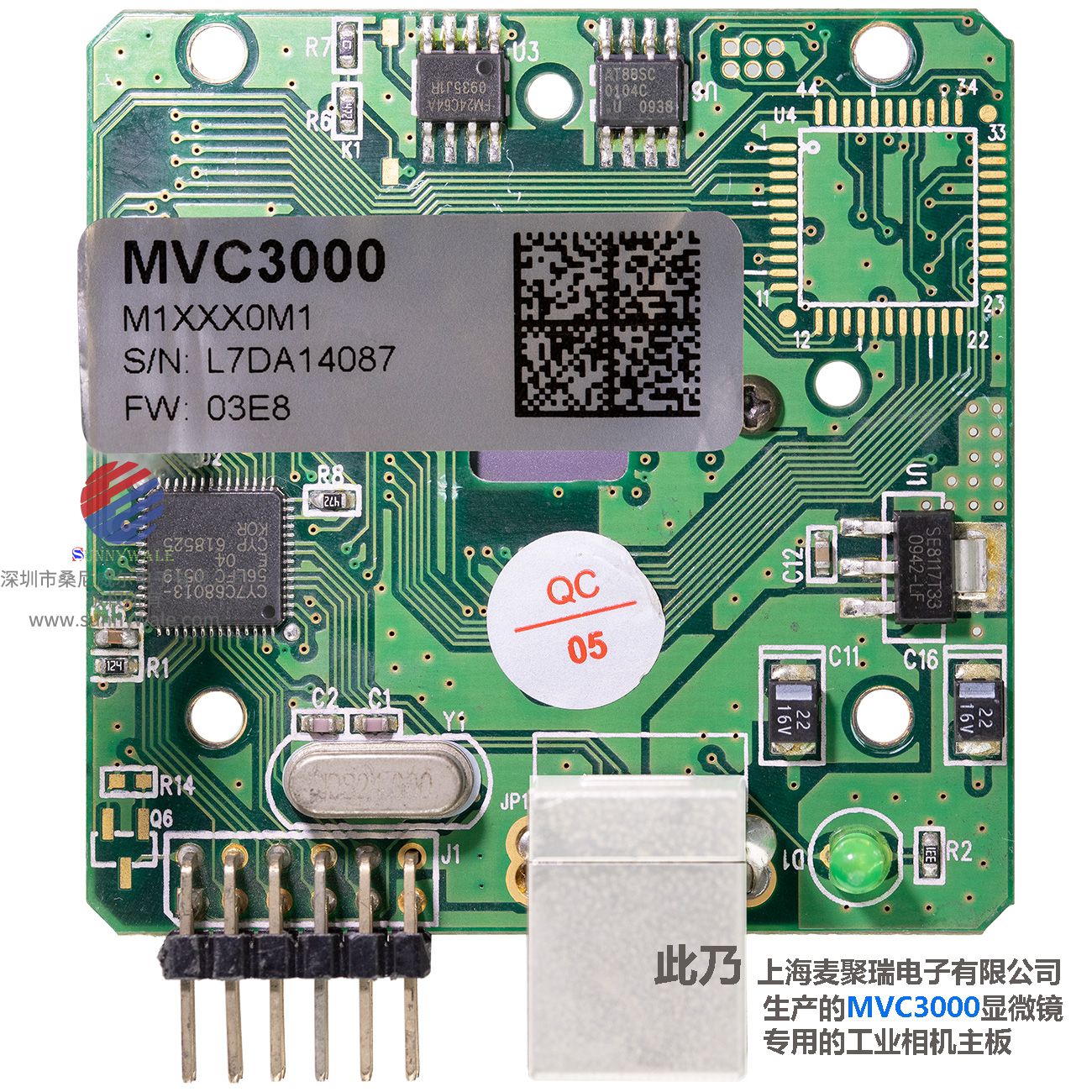

此乃上海麦聚瑞电子有限公司生产的
MVC3000微镜专用工业相机的主板

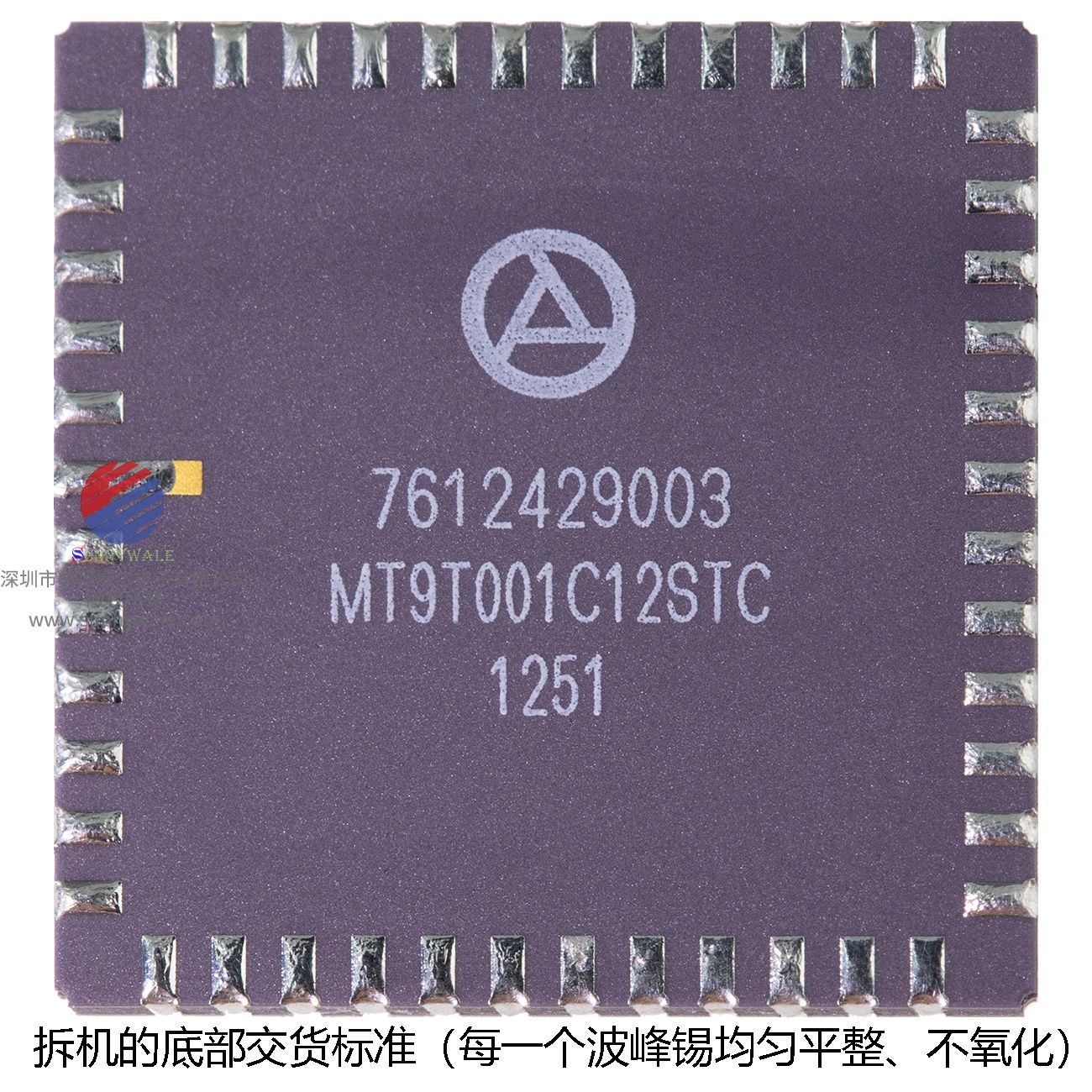

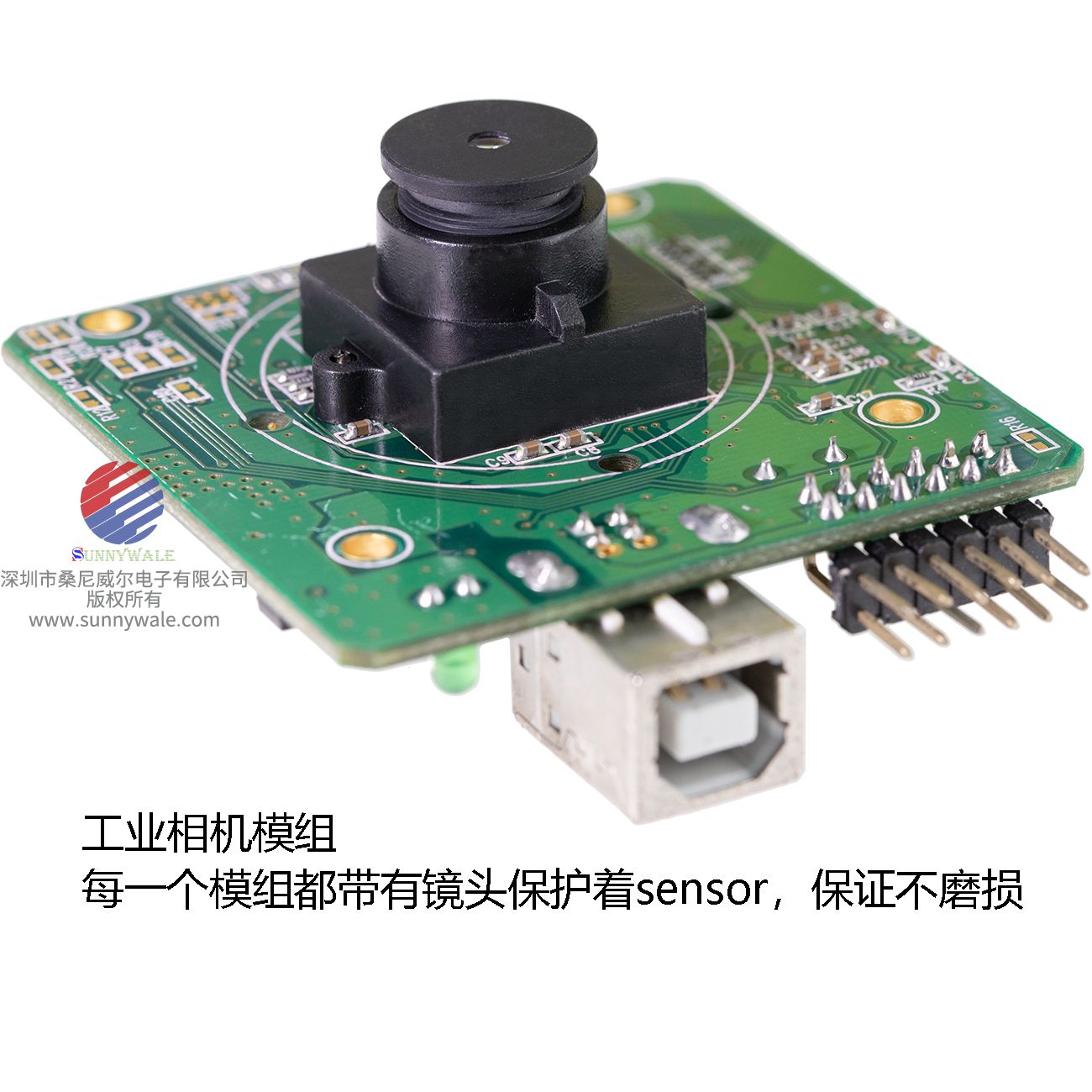

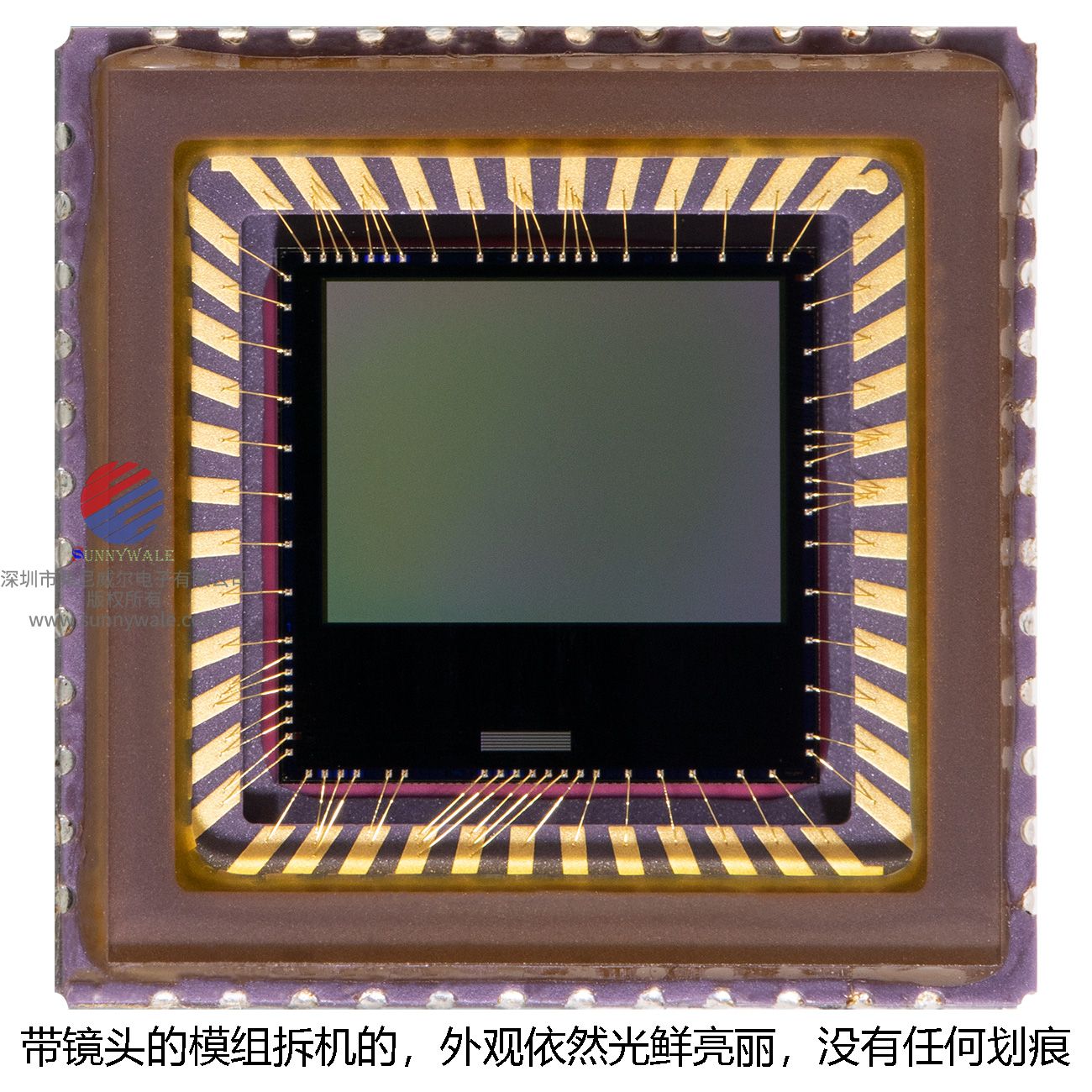

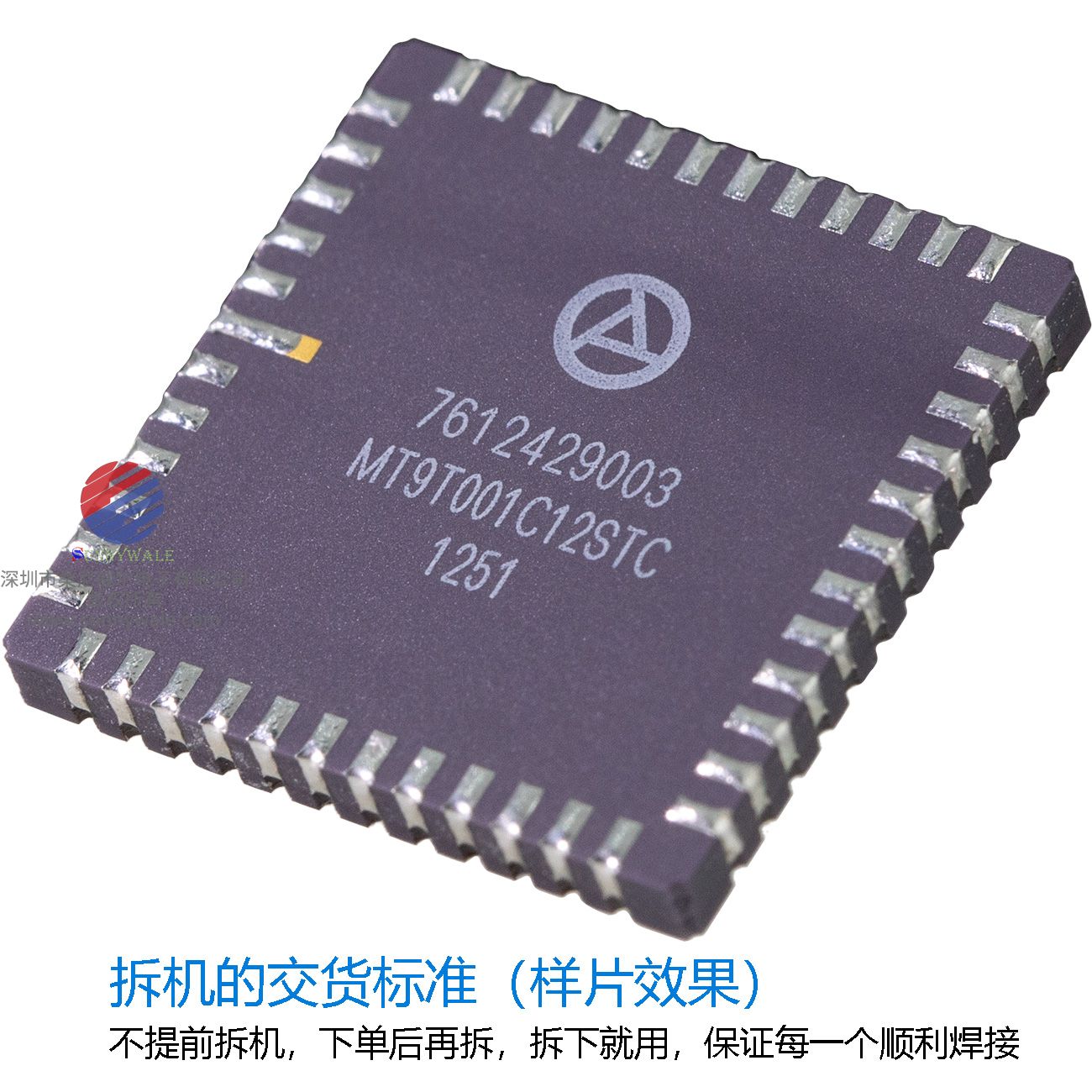

以上所有MT9T001C12STC图片均为实物拍摄后抠图后即上线展示，所见即所得。目前是带镜头保护的模组，尚未拆机；
模组也许无法单独使用，除非你是相同相机型号

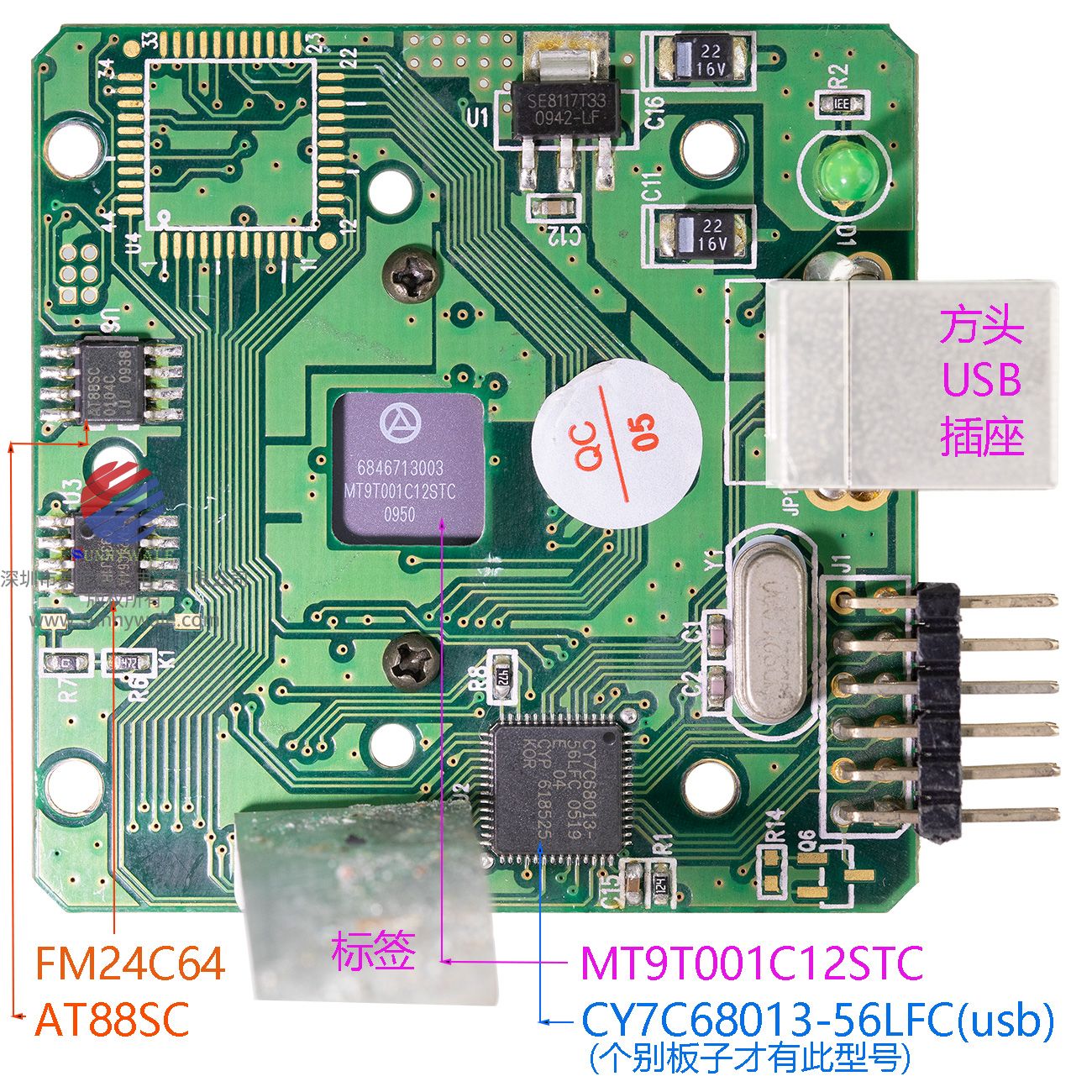

MVC300显微镜用的工业相机相机。板子包含
CY7C68013-56LFC
