NOIP1SN025KA-GDI ONSEMI PYTHON 25K APS-H画幅2500万像素（5120x5120 26MP）全局快门黑白单色科学研究机器视觉工业相机高像素大像元高帧率CMOS图像传感器
NOIP1SN025KA，ONSEMI PYTHON 25K， APS-H画幅2500万像素，5120x5120 26MP，全局快门黑白单色，科学研究机器视觉，大面阵工业相机，高像素大像元高帧率，CMOS图像传感器，安森美PYTHON家族
NOIP1SN025KA-GDI特性
● 一个引脚兼容系列与多种分辨率:
- 25K = 5120 x 5120活动像素
- 16K = 4096 x 4096活动像素
- 12K = 4096 x 3072活动像素
● 4.5 μm x 4.5μm低噪声全局快门像素，像素内相关双采样(CDS)
● APS-H光学格式(32.6 mm对角线)25K
● 单色(SN)、彩色(SE)、近红外(FN)
● 随机可编程感兴趣区域(ROI)读出
● 流水线和触发全局快门
● 片上固定模式噪声(FPN)校正
● 10位模数转换器(ADC)
● 32路低压差分信号(LVDS)高速串行输出
● 串行外设接口(SPI)
● 高速:每秒80帧(fps)， 25mpix
● 全分辨率4.6 W功耗，x32 LVDS模式
● 工作范围:- 40°C至+85°C

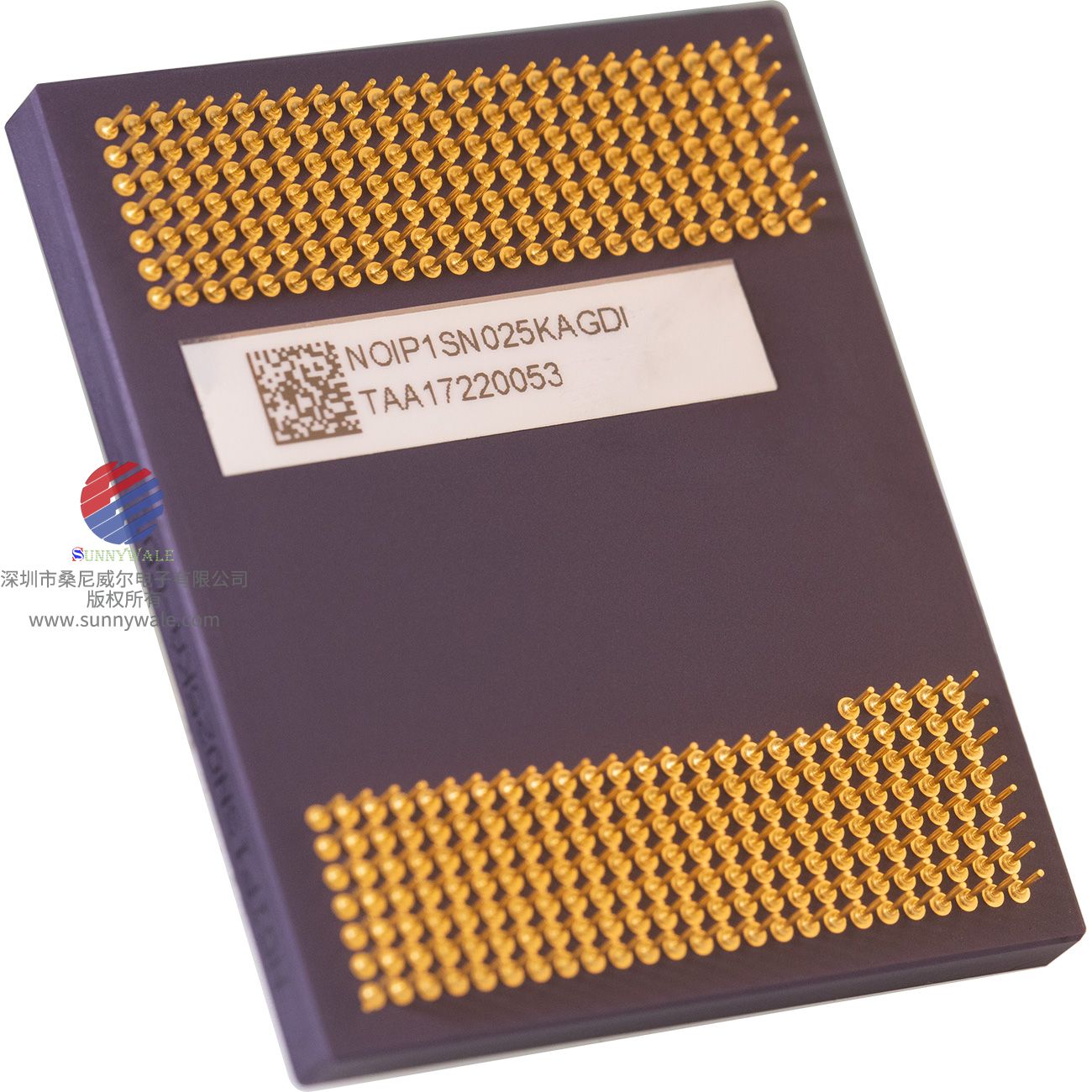

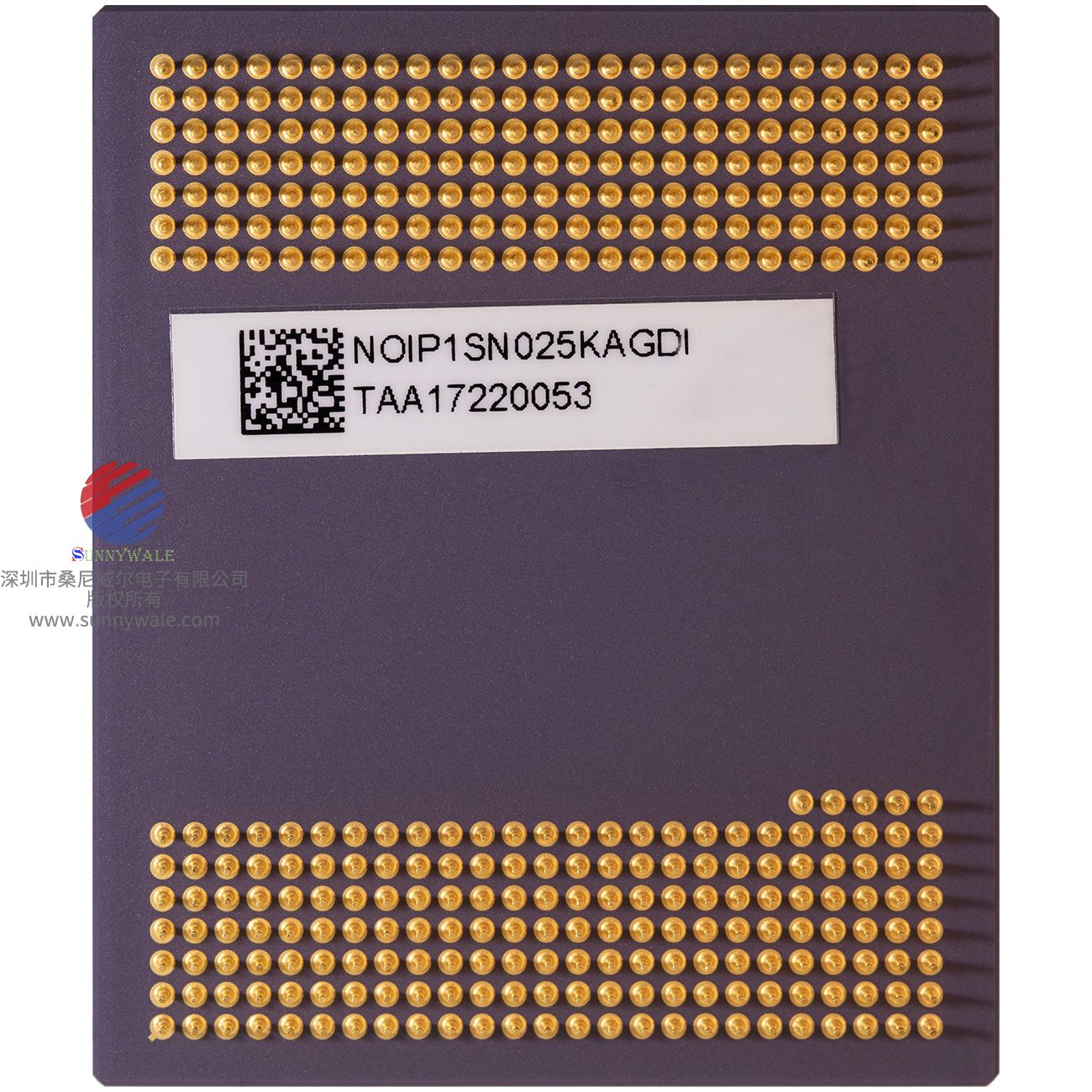

● 355引脚μPGA封装
● 这些设备不含铅，符合RoHS标准
NOIP1SN025KA-GDI应用
● 机器视觉
● 运动监控
● 智能交通系统(ITS)
● 自动售货机
● 检查
● 计量
NOIP1SN025KA-GDI描述
PYTHON xK系列NOIP1SN025KA-GDI CMOS图像传感器提供高分辨率和非常高的带宽(每帧高达80帧)第二个读数(2500万像素读数)在一个引脚兼容的设备系列。高灵敏度4.5 m像素支持流水线和触发全局快门读出模式。传感器也是在全局快门模式下支持相关双采样(CDS)读出，降低噪声并增加动态范围。
该传感器使用四线串行外设接口进行编程。黑电平可以自动校准，或使用用户可编程偏移量进行调整。该传感器还支持读出多达32个独立的感兴趣区域(ROI)增加帧率。图像数据通过32、16、8或4个LVDS通道访问，每个通道以720 Mbps的速度运行，还有一个单独的通道提供同步通道，方便图像重建。PYTHON xK系列封装在355针 PGA封装中，可提供单色，拜耳色和延长附近吗?红外(NIR)配置。
NOIP1SN025KA-GDI主要规格
表1，通用规范
NOIP1SN025KA-GDI参数/规范
● 像素类型:全局快门像素架构
● 快门类型:流水线和触发的全局快门
● 光学格式25K: APS-H,16K: APS-H,12K: 4/3”
● 全分辨率帧率:80帧/秒@ 25K;120帧/秒@ 16K;160帧/秒@ 12K
● 主时钟:360 MHz
● 窗口:32个随机可编程窗口。正常和次采样读出模式
● ADC分辨率(注1):10位
● LVDS输出:32个数据+ 1个同步+ 1个时钟
● 数据速率:32 × 720 Mbps
● 功耗:4.6 W
● 工作范围:-40°C至+85°C
● 封装类型:355 μPGA
● 颜色:RGB颜色，单色
（1. ADC是11位，缩小到10位。PYTHON XK在内部使用更大的字长以在输出上提供10位。)
表2，光电规范
NOIP1SN025KA-GDI参数/规格
● 有效像素:25K: 5120 (H) × 5120 (V);16K: 4096 (H) × 4096 (V);12K: 4096 (H) × 3072 (V)
● 像素尺寸:4.5μm × 4.5μm
● 转换增益:0.085 LSB10/e-， 130 V/e-
● 时间噪声:< 14e -(非?零损耗，1倍增益)
● 550nm时的响应度:5.8 V/lux.s
● 寄生光灵敏度(PLS):< 1/5000
● 满井充能:> 12000 e-
● 量子效率(QE) x FF:50%在550nm
● 像素FPN(注2):< 0.9 LSB10
● PRNU(注2):< 1%
● MTF: 68% @ 535 nm - X-dir & Y-dir;68% @ 535 nm - X-dir & Y-dir(近红外光谱)
● PSNL @ 20°C (t_int = 30 ms):91 lss10 /s, 1100 e-/s
● 暗信号@ 20°C 3.9 e-/s, 0.33 lss10 /s
● 动态范围:59 dB
● 信噪比(SNR max):41 dB
（2. 只包括高频率分量)

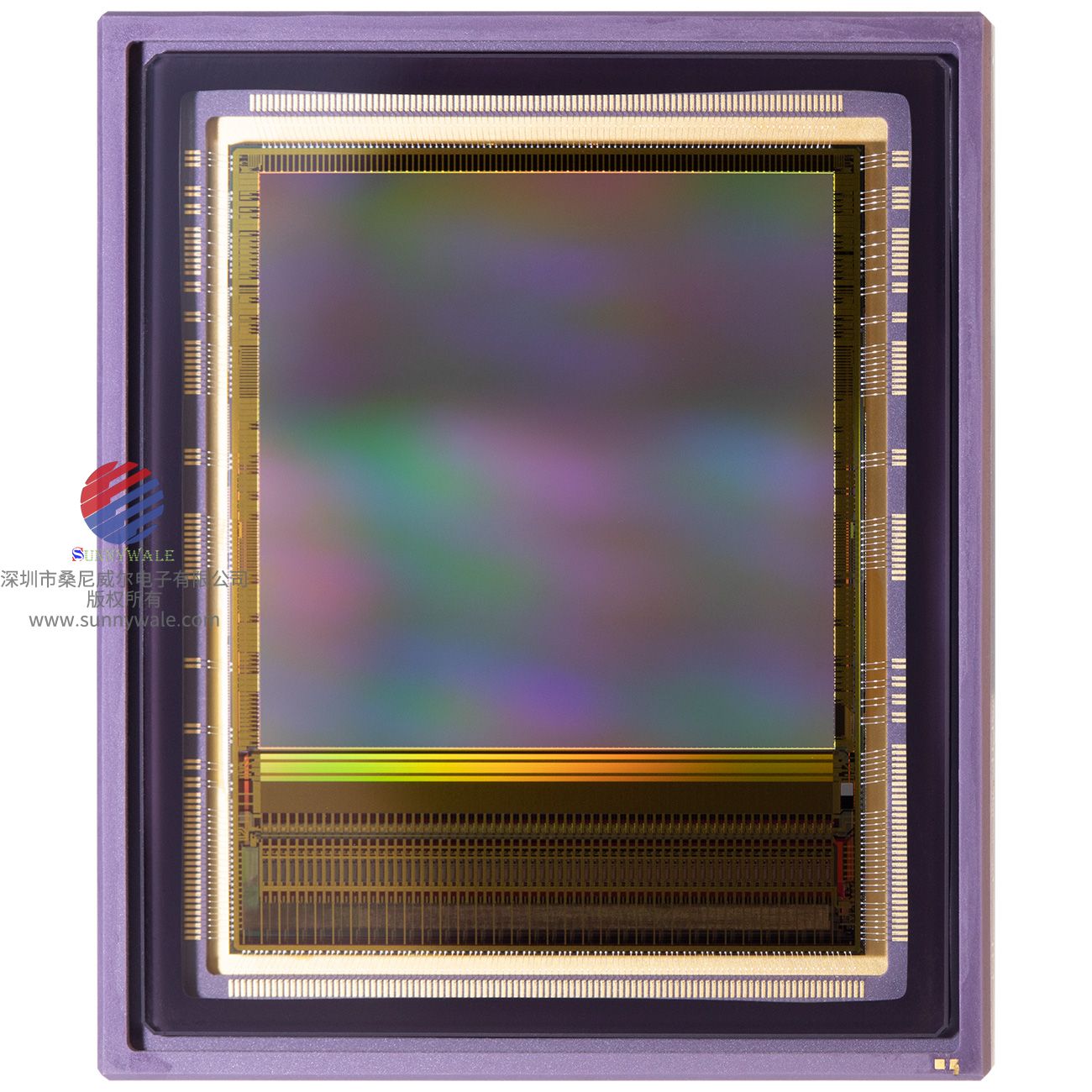

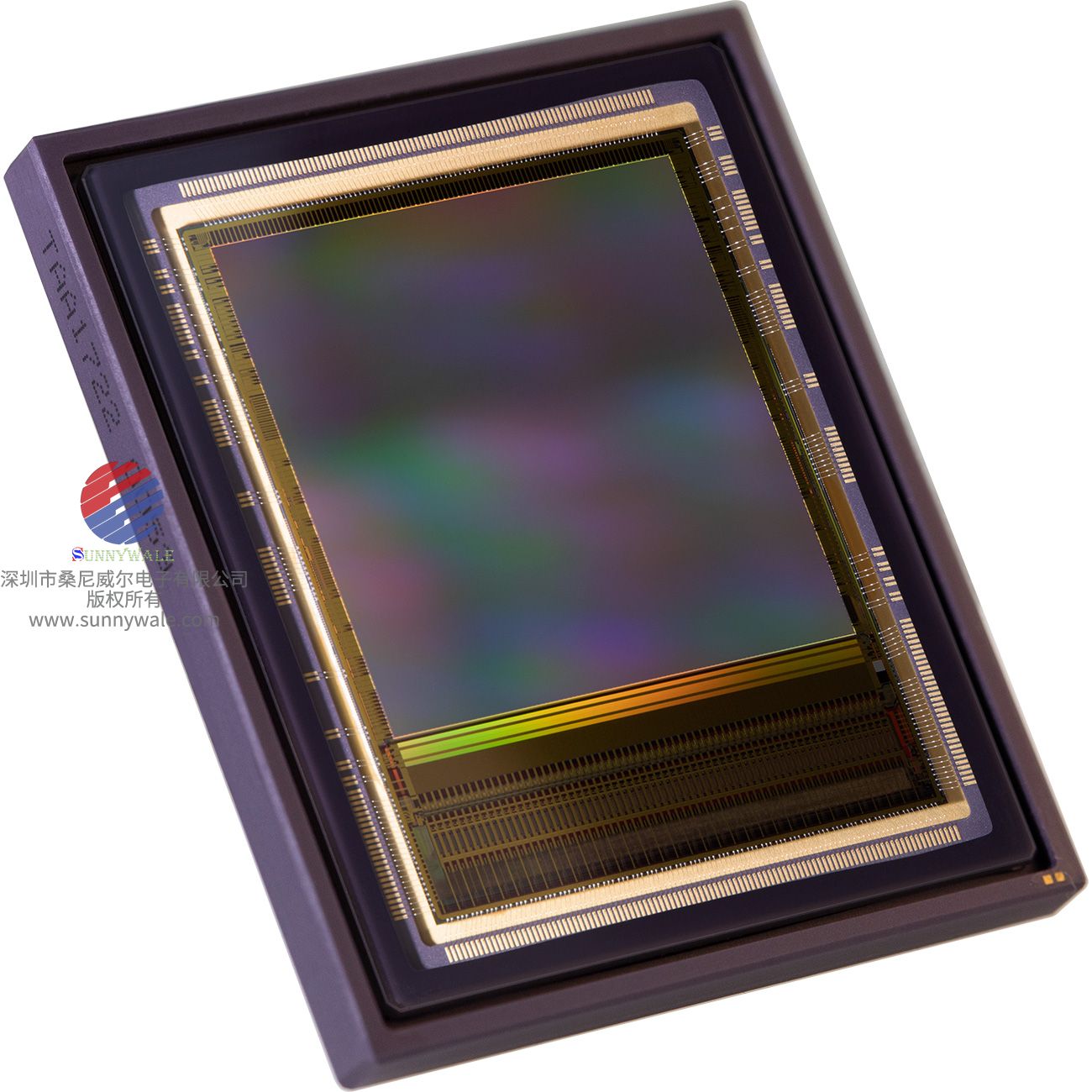

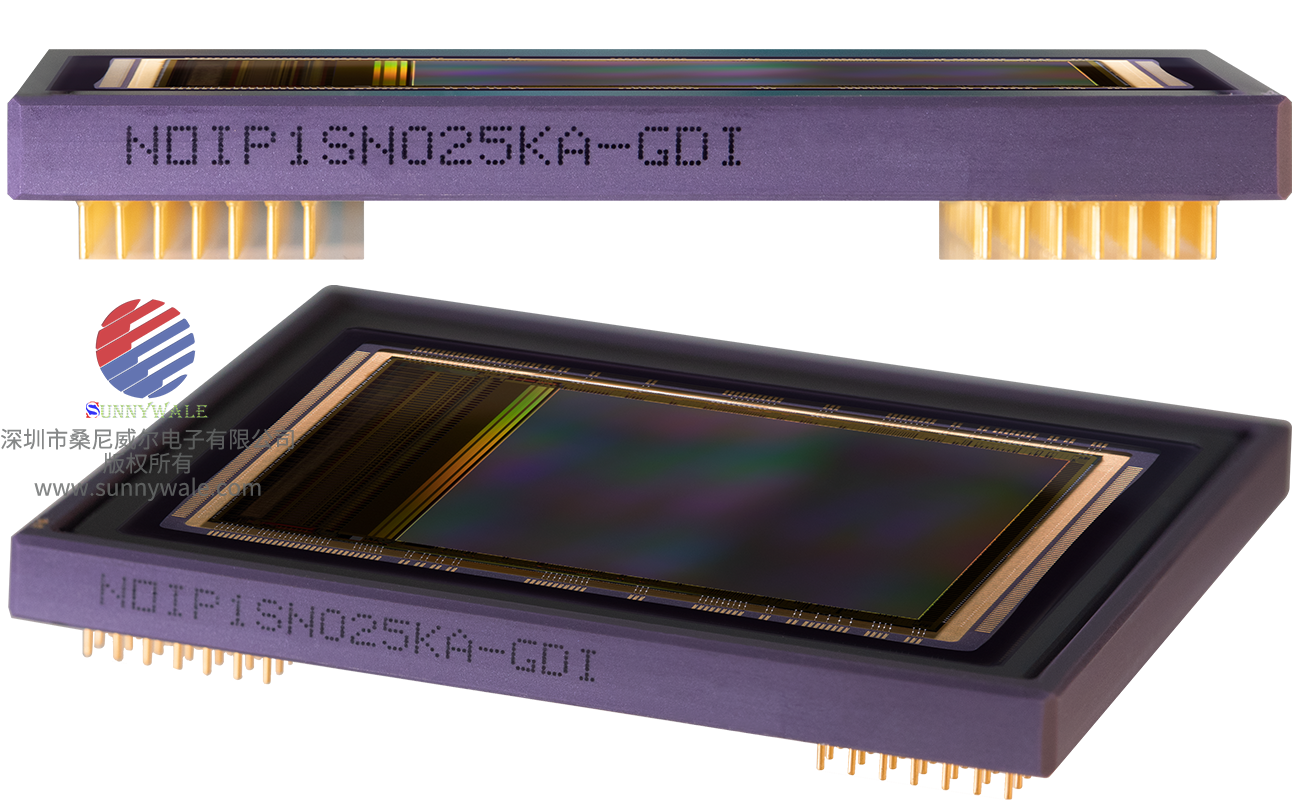

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
