IMX568-AAMJ索尼SONY1/1.8英寸5百万像素2472x2064@96帧每秒CMOS固态单色黑白方形像素全局快门图像传感器，用于工厂自动化、智能交通系统相机
2024-01-05 20:24:44
点击购买
IMX568-AAMJ,索尼SONY1/1.8英寸,5百万像素,5MP 2472x2064@96帧每秒,固态单色CMOS,黑白传感器,方形像素图像传感器,全局快门感光芯片,用于工厂自动化相机,智能交通系统摄像头
1. 描述
IMX568-AAMJ-C是一款对角线8.8 mm (Type 1/1.8) CMOS有源像素型固态图像传感器方形像素阵列和5.10 M有效像素。该芯片具有可变电荷集成的全局快门时间。该芯片采用模拟3.3 V、2.9V、数字1.1 V和接口1.8 V四路电源。实现了高灵敏度和低暗电流特性。
应用范围
◆ FA(Factory Automation)工厂自动化相机
◆ ITS（Intelligent Transport System）智能交通系统相机
2. 特性
◆ CMOS有源像素型点
◆ 内置定时调节电路、H/V驱动和串行通信电路
◆ 全局快门功能
◆ 输入频率37.125 MHz / 74.25 MHz / 54 MHz
◆ 推荐记录像素数:大约2448 (H) × 2048 (V)。5.01 M像素
◆ 读出模式
全像素扫描模式
垂直/水平1/2次采样模式
垂直/水平‐正常/反向读出模式
◆ 读出速率
最大帧率
全像素扫描模式:8位96.2帧/秒，10位79.1帧/秒，12位67.2帧/秒
◆ 脉冲输出功能
暴露周期的监视器输出(TOUT0)
可编程脉冲输出(TOUT1和TOUT2)
◆ 8位/ 10位/ 12位A/D转换器
◆ CDS / PGA功能
0 dB至24 dB:模拟增益(0.1 dB步进)
24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
◆ I/O接口
CSI-2串行数据输出(2 Lane / 4 Lane)
◆ 推荐镜头F值:2.8以上(近侧)
3. 设备结构
◆ CMOS图像传感器
◆ 图像尺寸：对角线8.8 mm (Type 1/1.8)约510 万像素
◆ 总像素数：2472 (H) × 2128 (V)约526万像素
◆ 有效像素数：2472 (H) × 2064 (V)约510 万像素
◆ 活动像素数：2472 (H) × 2064 (V)约510 万像素
◆ 推荐记录像素数：2448 (H) × 2048 (V)约501 万像素
◆ 像元尺寸：2.74 μm (H) × 2.74 μm (V)
◆ 光学黑色
水平(H)方向:前0像素，后0像素
垂直(V)方向:前64像素，后0像素
◆ 衬底材料:硅

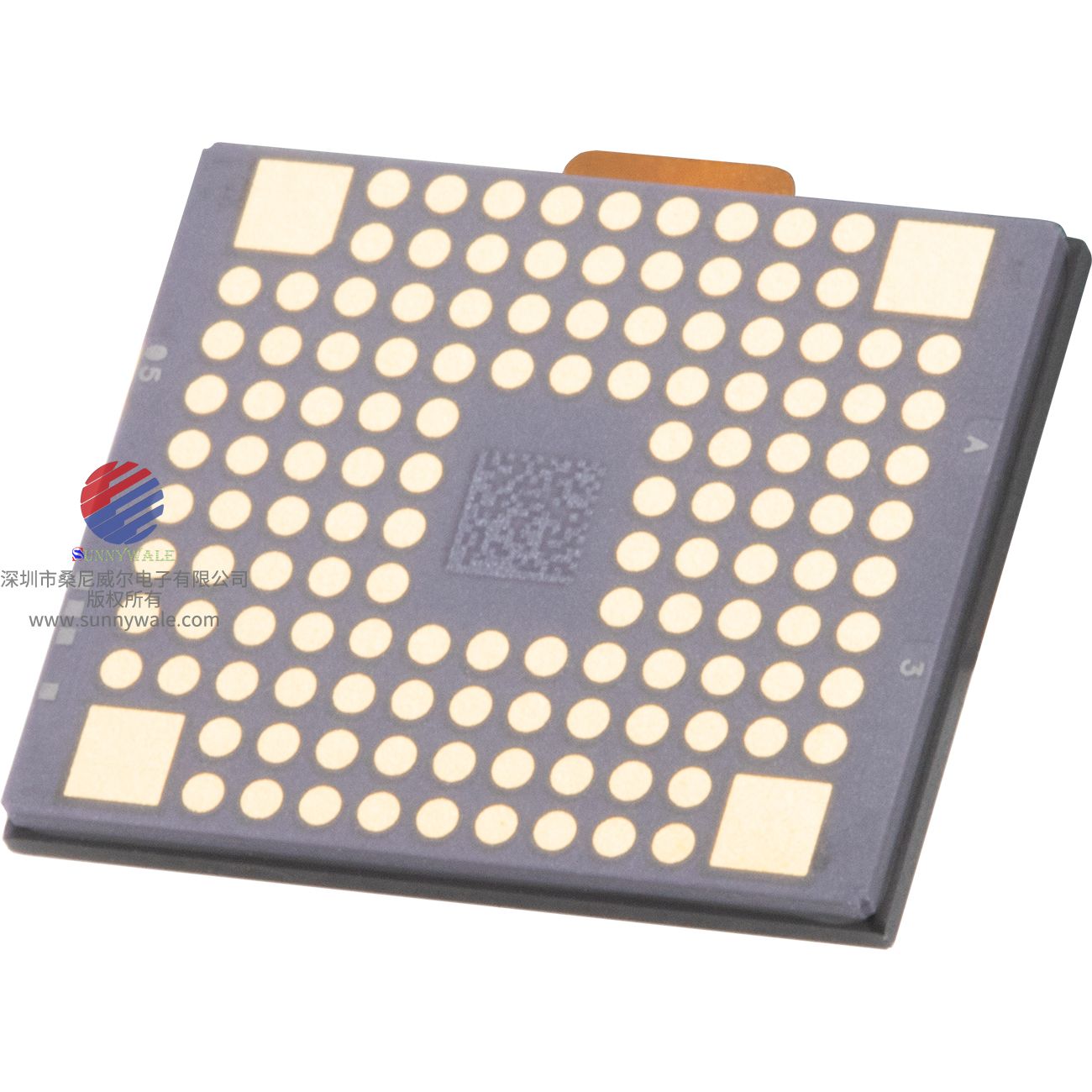

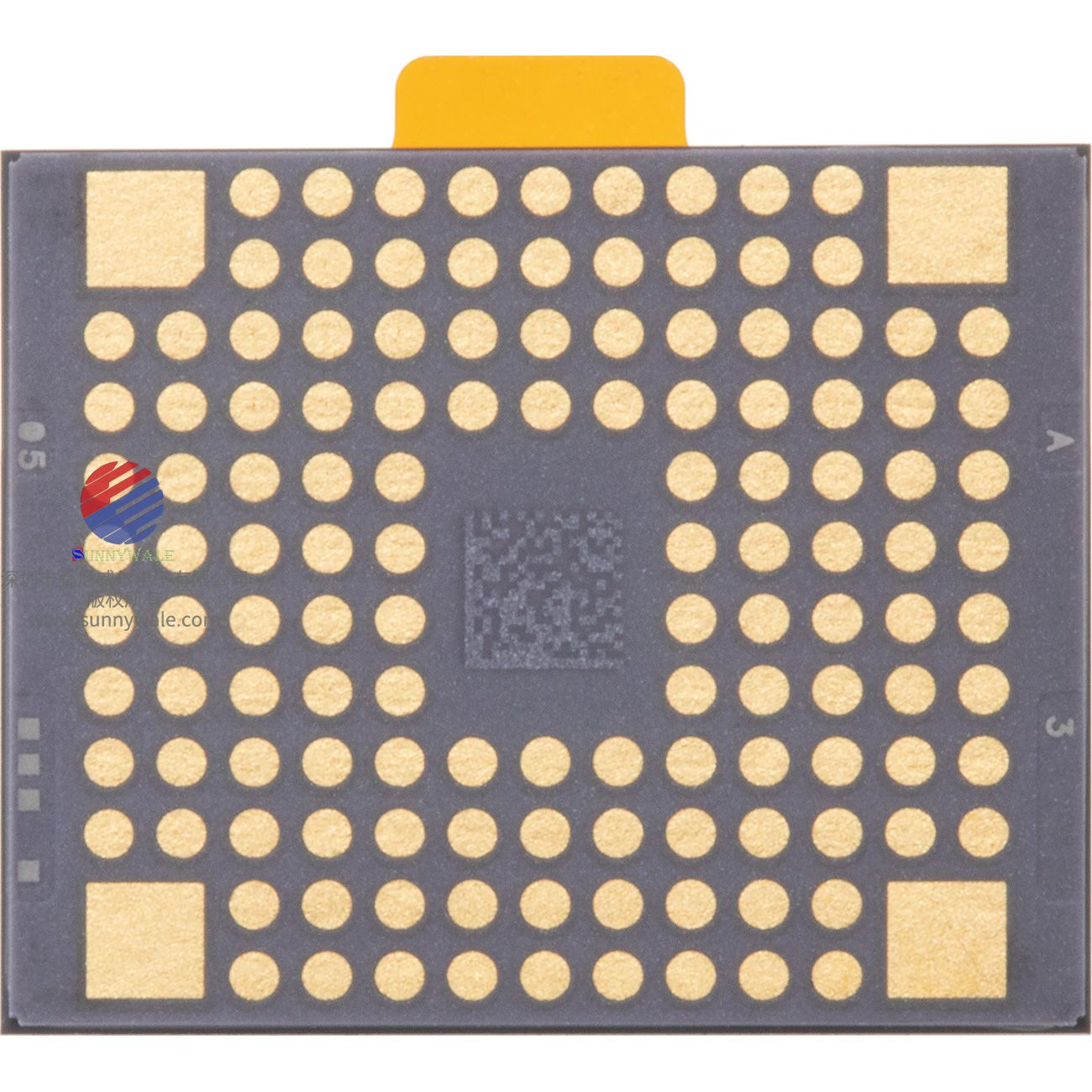

◆ 封装：132 pin LGA15.0 mm (H) × 12.5 mm (V)

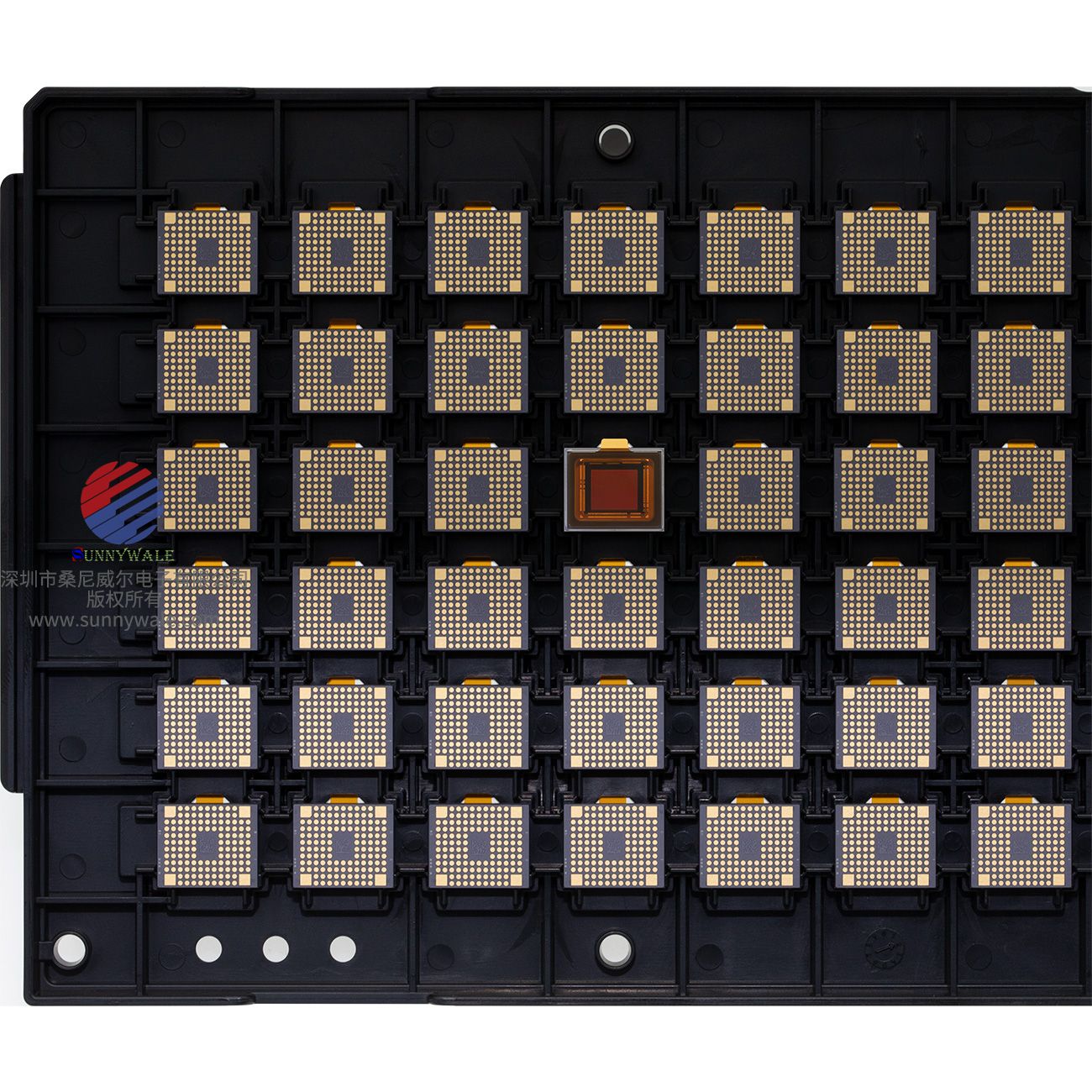

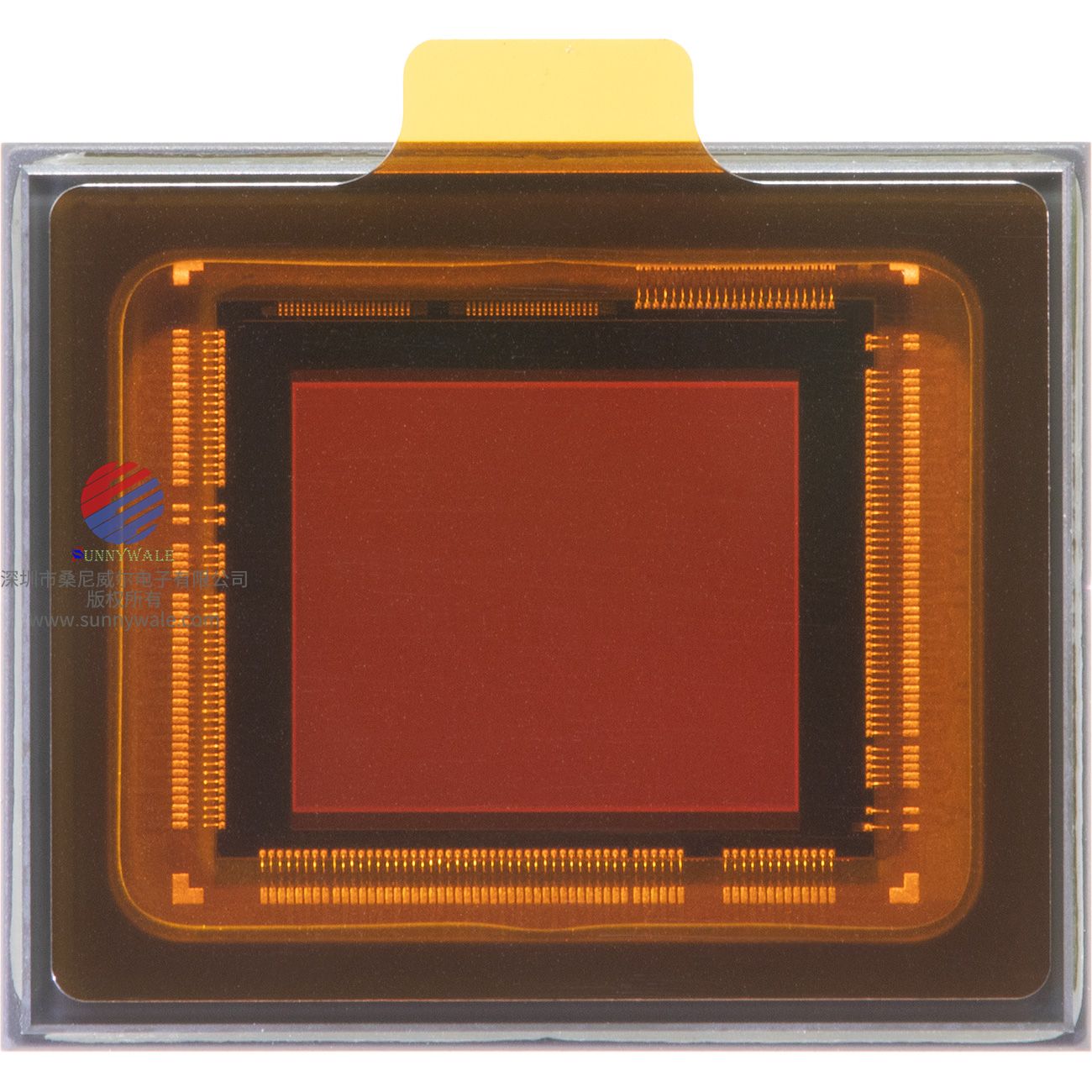

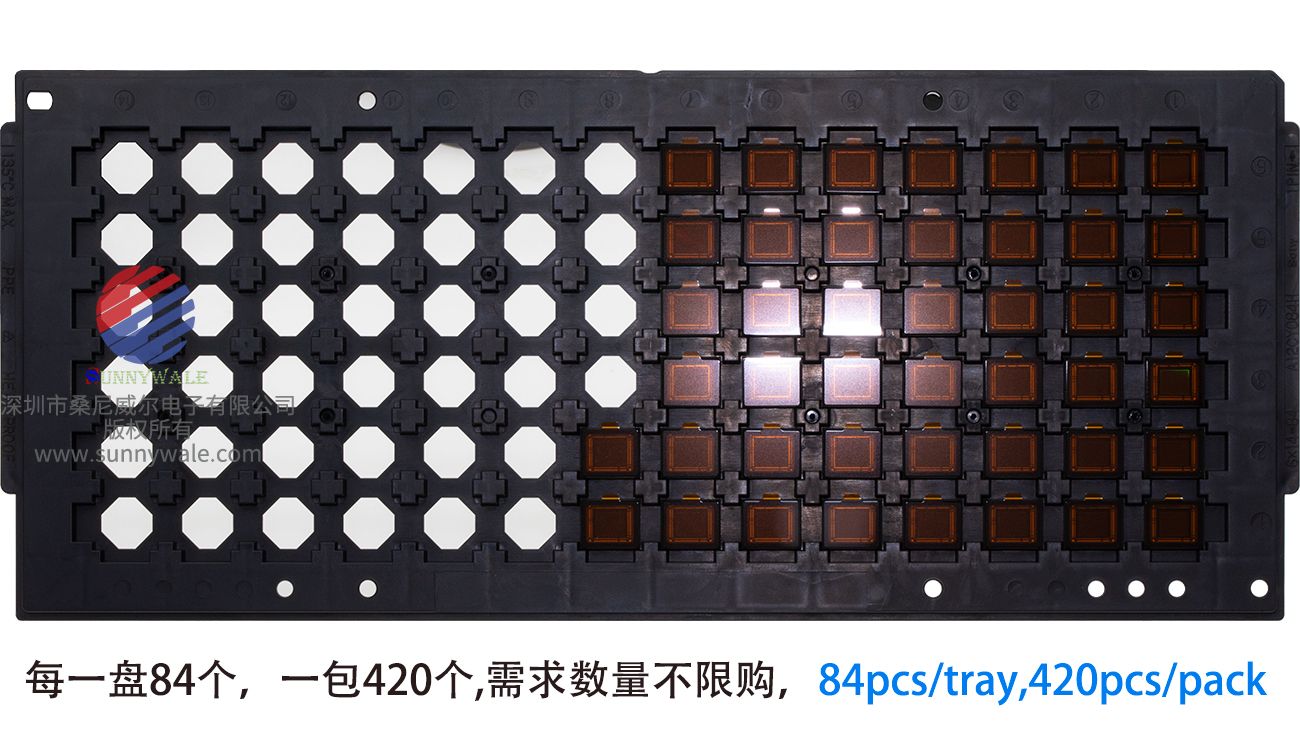

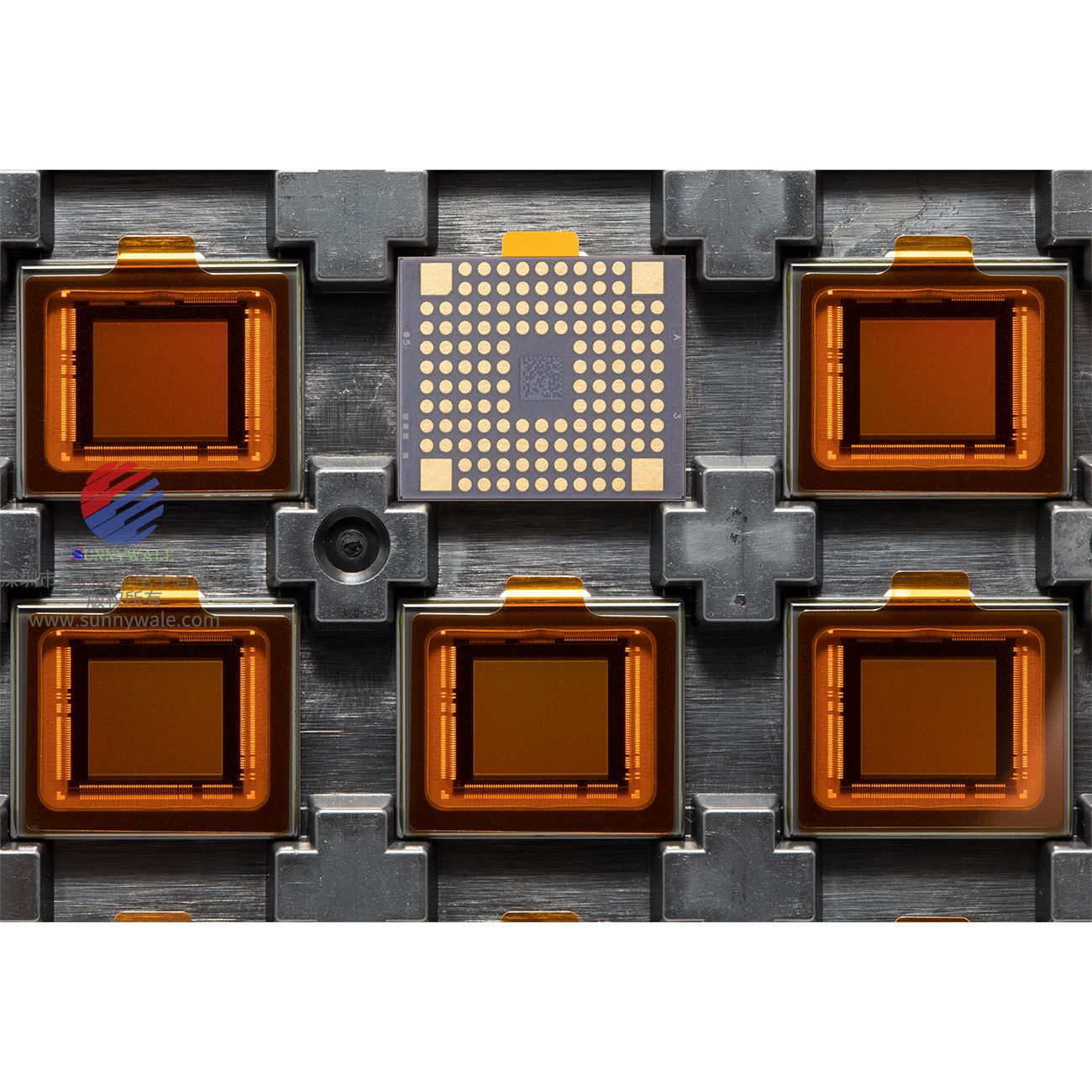

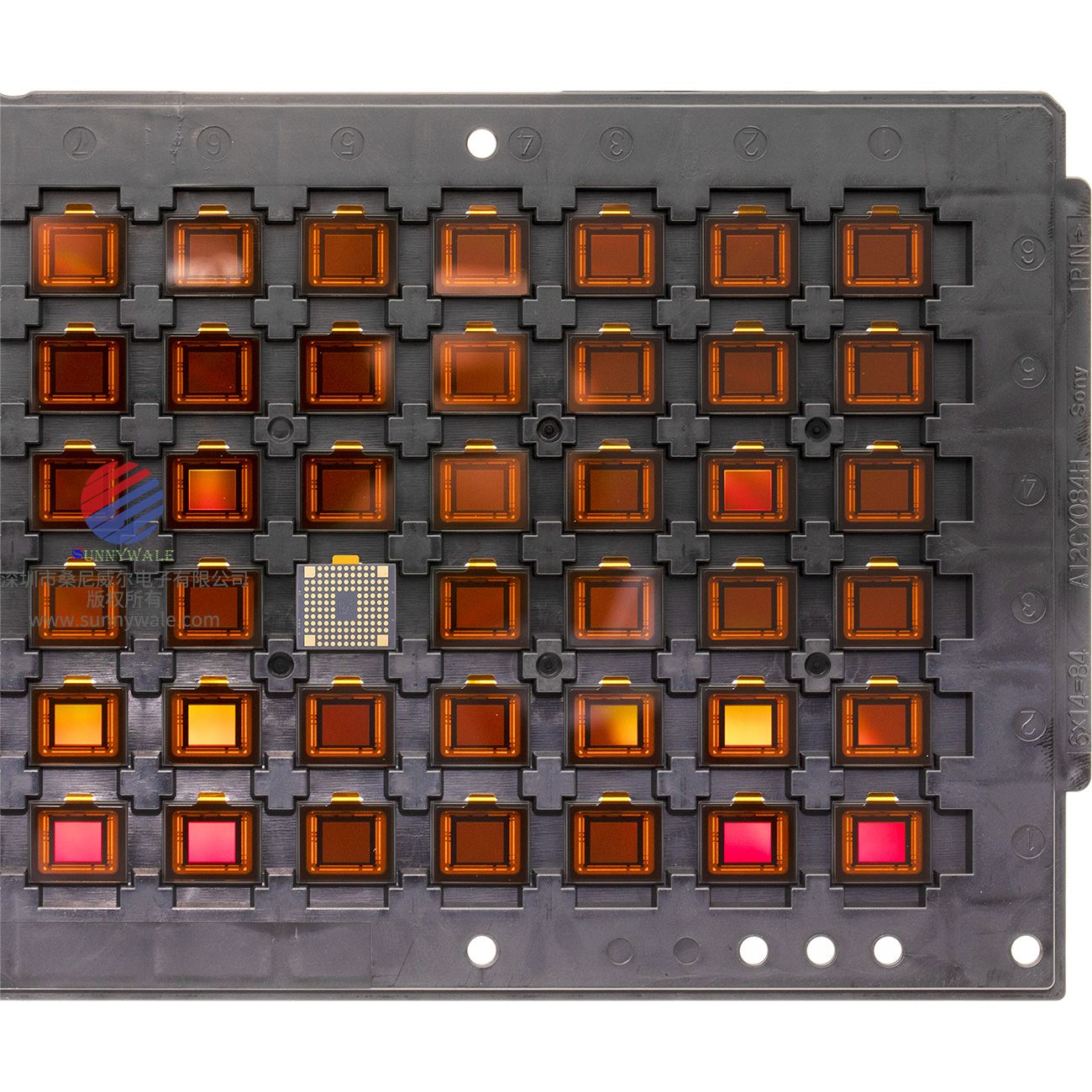

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
