索尼现在已经开发了IMX035LOZ CMOS传感器的工业应用，一个设备实现了高帧率和高信号噪声比。IMX035LOB提供了1.3M像素的分辨率传感器，可以产生120帧/秒的最大帧率(在10位A/D转换模式下)。利用索尼CCD开发工作中开发的像素技术，IMX035LOR实现了现有工业CMOS传感器无法实现的高正弦噪声比和高灵敏度特性。索尼还开发了黑白版本(IMX035LLR)在同一包装和包装变色龙产品(IMX035LQZ)在同一时间。



■灵敏度高(460 mV型)

■高信噪比(与索尼现有产品相比+ 3db)

■多种驱动方式

■可切换I/O接口

■内置10位和12位A/D转换器



为了在IMX035LQZ中实现高信噪比，索尼采用了他们独特的列并行A/D转换本设备方法*1。这项技术备受推崇，因为它旨在降低电路噪声，并进一步实现高灵敏度，即使在高速运行期间使用索尼在ccd上开发的灵敏度增加像素技术。

与索尼现有的IMX012相比，IMX035LQZ在30帧/秒(Ta = 60°C)的运行帧速率下实现了1.5倍或更高的灵敏度。这使得使用较低增益设置在弱光下成像成为可能，即使增益增加，噪声也被抑制。因此，该器件产生高信噪比视频。



除了全130万像素的扫描模式外，IMX035LQZ还提供了水平和垂直2/2线添加模式，垂直1/2消除模式和窗口裁剪模式。此外，索尼还新增了HD720p模式，支持720p高清电视读出。因此，IMX035LQZ提供了支持所需的功能广泛的用户需求作为高速CMOS传感器的工业应用。



IMX035LQZ采用低电压LVDS 1端口DDR输出方式进行小信号数据输出，从而实现高帧率读出和低I/O噪声水平。该设备的高帧率读出模式可以在所有130万像素的扫描模式下以高达120帧/秒(在10位A/D转换模式下)的速度获取视频图像。IMX035LQZ还为所有130万像素的扫描模式提供了一个CMOS 1端口SDR输出，速度为30帧/秒。该模式可根据应用或安装条件。其他功能包括内部A/D转换器，可以在10位和12位操作之间切换，以便客户可以选择所需的A/D转换器位深度。



索尼还开发了另外两款相关产品:IMX035LLR(一款黑白设备)，其中包括一个黑色滤光片(起到掩模的作用)，峰值灵敏度约为IMX035LQZ的两倍，而IMX035LQZ(彩色器件)采用QFN封装，便于安装。这三种产品的封装都可以承受高温回流焊(峰值温度:260°C)。



IMX035LQZ-C是一种对角线6.08mm(1/3型)CMOS有源像素型固态图像传感器，具有方形像素阵列和1.39M有效像素。该芯片采用模拟3.0V、1.8V和数字1.8V三路电源供电，功耗低。采用R、G、B三原色马赛克滤光片，实现高灵敏度、低暗电流、无涂布。该芯片具有可变电荷存储时间的电子快门。

(应用:监控摄像机)

■CMOS有源像素型点

■内置定时调节电路、H/V驱动和串行通信电路

■输入频率:54MHz

■推荐的记录像素数:大约1280 (H) × 1024 (V) 1.31M像素

■支持以下驱动模式

  ◆全像素扫描模式

  ◆水平/垂直2 × 2加法读出方式

  ◆Windows裁剪模式

    最小:CIF尺寸352 (H) × 288 (V)

    最大: VGA尺寸640 (H) × 480 (V)

  ◆垂直1/2消光读出模式

■变速快门功能(最少1小时)

■CDS/PDA功能

  ◆数字最大。+18dB (6.0dB STEP)

  ◆最大模拟量+18dB (0.3dB STEP)

■10/12位A/D转换器

  ◆CMOS逻辑1端口SDR输出

■推荐镜头:F值:2.8或更高

■推荐出瞳距离:- 30mm至-∞



■CMOS图像传感器

■图像大小:输入1/3

■总像素数:大约1384 (H) × 1076 (V)1.49M像素

■有效像素数:大约1329 (H) × 1049 (V)1.39M像素

■活动像素数:大约1313 (H) × 1041 (V)1.36M像素

■推荐的记录像素数:大约1280 (H) × 1024 (V)1.31M像素

■芯片尺寸:7.64mm × 7.64mm

■晶胞尺寸:3.63μm (H) × 3.63μm (V)

■光学黑色

  水平(H)方向:前44像素，后7像素

  垂直(V)方向:前24像素，后3像素

■虚拟位的数量

  水平(H)方向:前4像素，后0像素

  垂直(V)方向:前0像素，后0像素

■衬底材料:硅

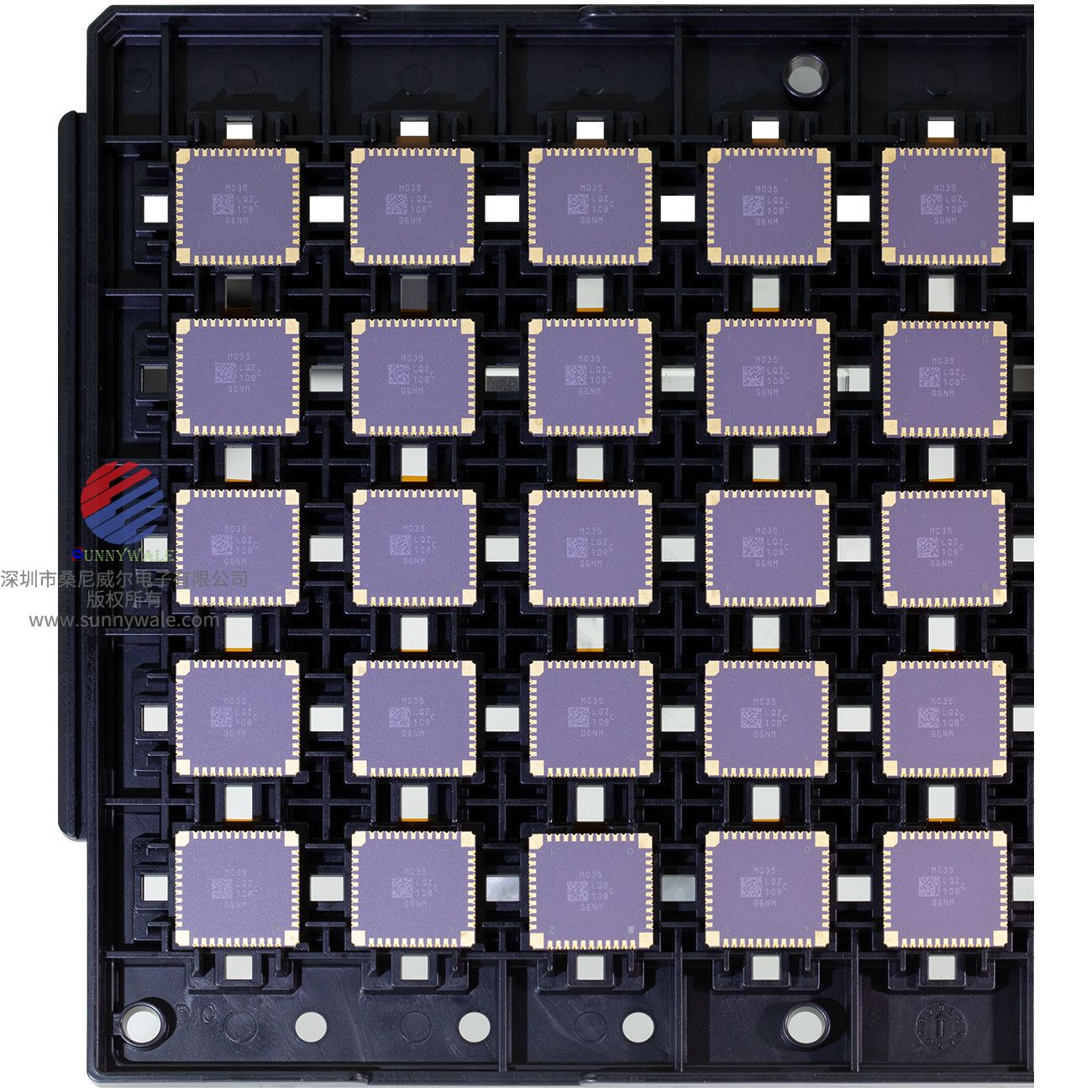

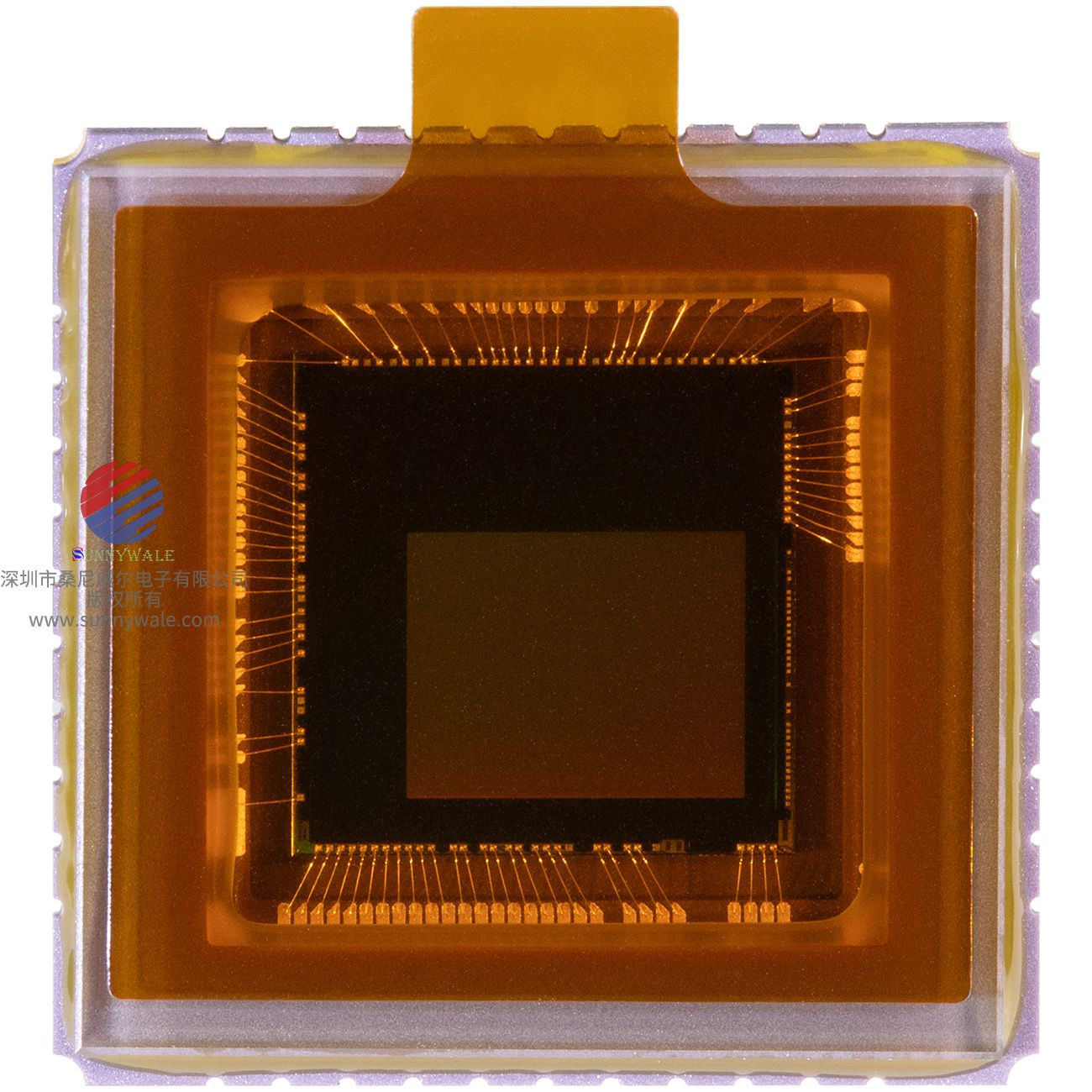

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
