PS5268原盛PrimeSensor CSP47封装的全高清1920x1080P@60fps HDR CMOS图像传感器，MIPI CSI-2接口输出
2023-09-20 12:56:02
点击购买
PS5268LT, PrimeSensor, CSP47封装的SENSOR，全高清1920x1080P@60fps， HDR CMOS图像传感器，MIPI CSI-2接口输出
一般的描述
PS5268是一款低功耗，高度集成的CMOS图像传感器，输出1920x1080 (Full HD-1080p)像素，带有滚动快门读出。它嵌入了新的FinePixel和HDR传感器技术，实现了优异的图像质量和单次高动态范围的合成图像输出。PS5268通过MIPI CSI-2接口输出线性14位或本地音映射12个12位原始数据，功耗极低。它以CSP封装的形式提供。
通过I2C串行控制总线对PS5268进行编程，设定不同亮度条件下的曝光时间。具有本地色调映射的嵌入式HDR图像合成，为高分辨率HDR应用提供高性能，成本效益和上市时间。通过编写内部寄存器集，实现片上黑电平校正和高温图像质量控制。
特性
● 图像尺寸:1928 x 1088像素，采用Bayer-RGB彩色滤光片阵列和微透镜
● 输出格式:
- 14位线性HDR-RAW RGB
- 12bit本地色调映射RAW RGB
- 10bit线性RAW RGB
● 输出接口
- 12位并行DVP输出
- 2通道MIPI输出(每通道高达800Mbps)
● I2C接口，支持两种slave_id
● 低功耗
● 高灵敏度
● 支持片上HDR系统合成
● 图像传感器处理器功能:
- 自动黑白电平校准
- 嵌入式本地音映射
- 黑日抵消
● 支持传感器帧同步
● 片内PLL (input_clock / PLL_m >=
● 片上列A/D转换器
● 片上手动模拟增益控制连续可变帧时间和曝光时间
● 支持WOI和子采样
● 支持虚线和像素定时
● 支持输出Hsync在Vsync
● 支持1.7 v ~ 3.3 v I / O
● 支持自动曝光(FAE)功能
规范
参数/典型值
● 有源阵列尺寸1928(H) × 1088(V)
● 像素尺寸3.0μm (H) x 3.0μm (V)
● 电子卷帘门(ERS)
● 光学格式1/2.7英寸
● 镜头主光线角17度
● ADC 10位
● 灵敏度5800 mV/Lux-sec
● 信噪比最大 41 dB
● 动态范围85db
● 扫描模式逐行扫描
● 输入时钟最大50MHz
● 像素时钟最高148.5MHz
● 最高帧率:
1920x1080 @ 60fps
1920x1080 HDR-LTM @30fps
● 电源电压
模拟:3.3 V
数字:1.2 V
I/ O: 1.8v / 3.3v
● 功耗
72 mw@1080p30 (MIPI)
54 mW@1080p30 (DVP w/o I/ o)
115 mw@HDR-LTM 1080p30 (MIPI)
101mW@HDR-LTM 1080p30 (DVP w/o I/ o)
●工作温度:-30℃~ 85℃
应用
● 高清监控摄像头
● 监控IP摄像头
● 车载录像机
● 可视门电话
订购信息
部件编号/描述
PS5268LT-AA / 47球CSP

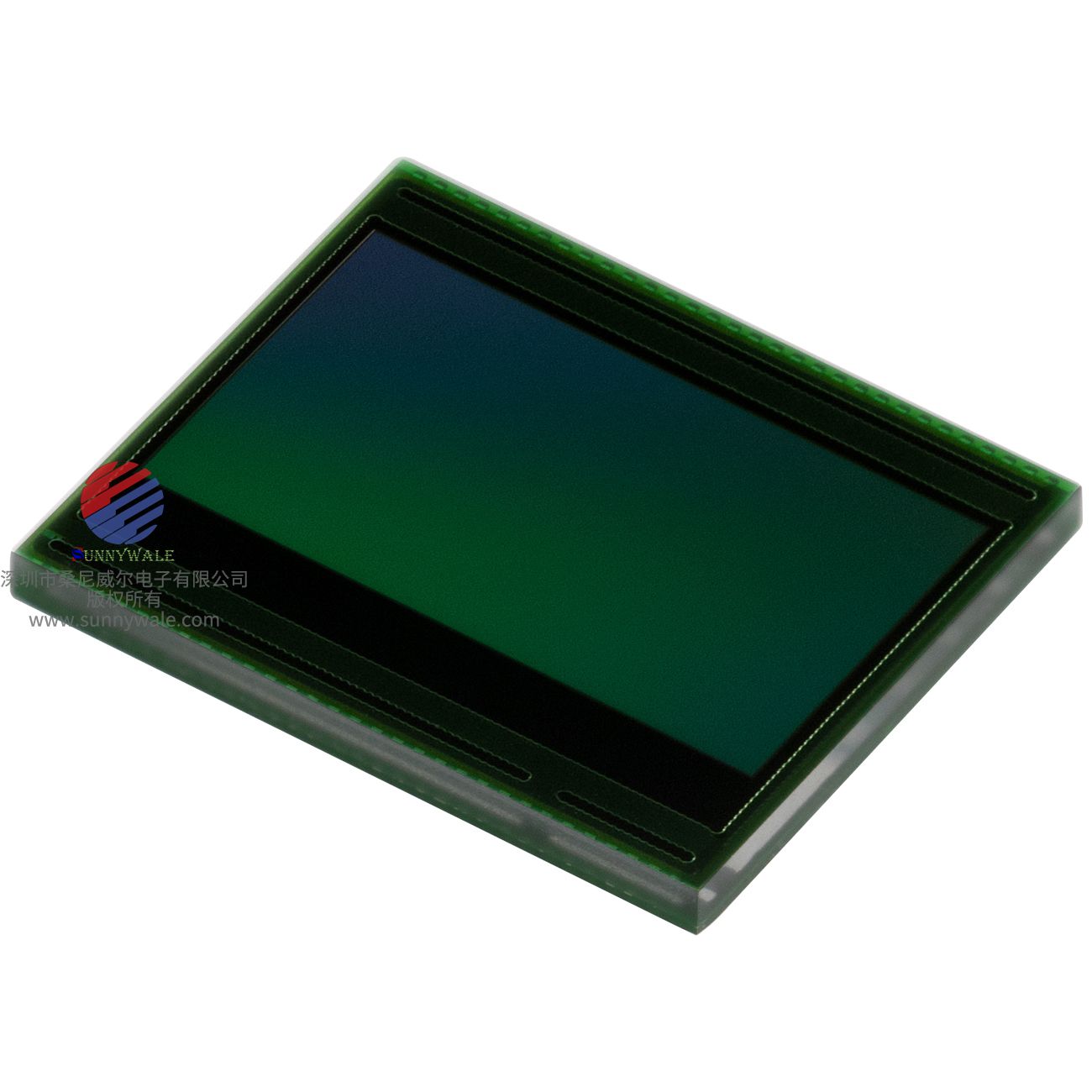

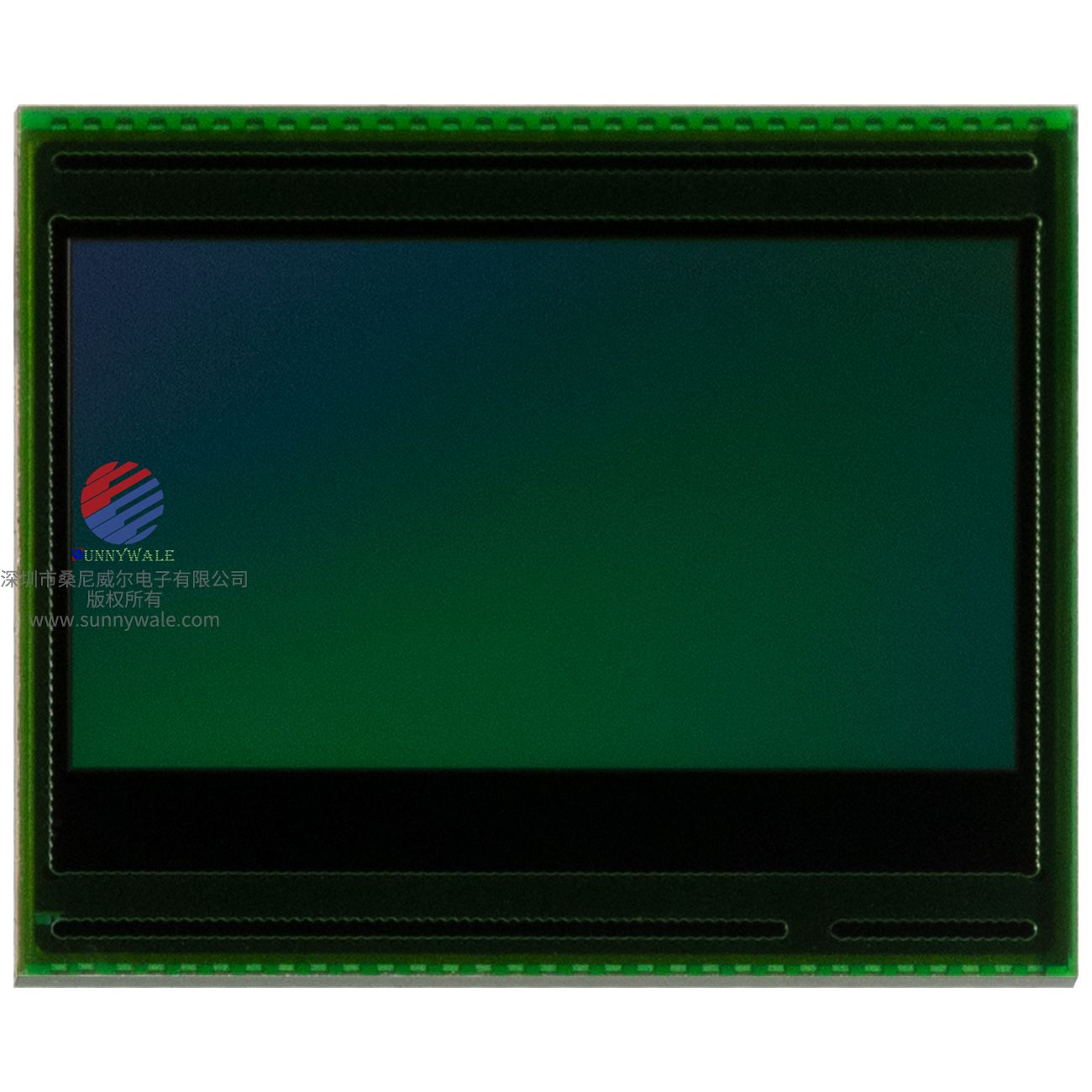

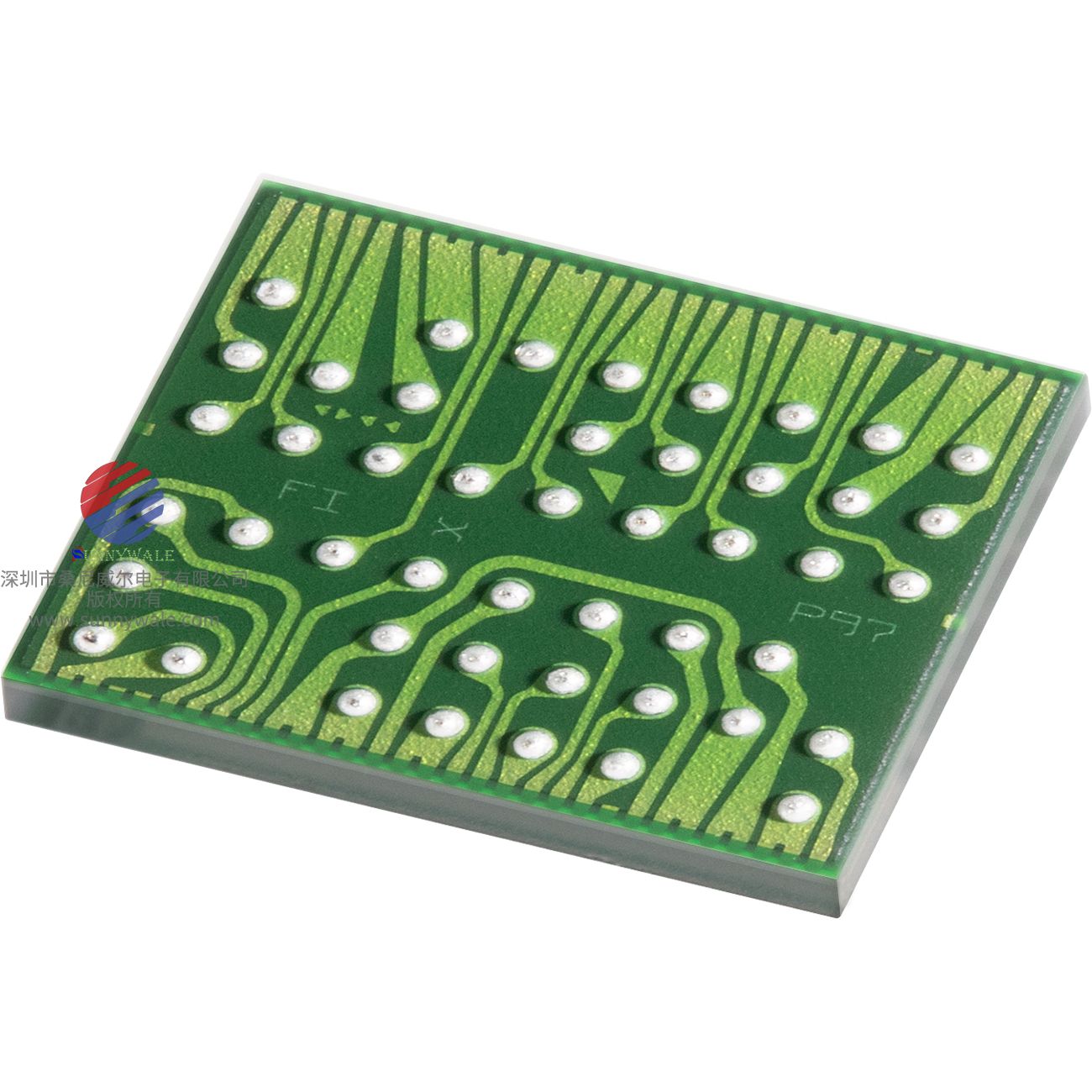

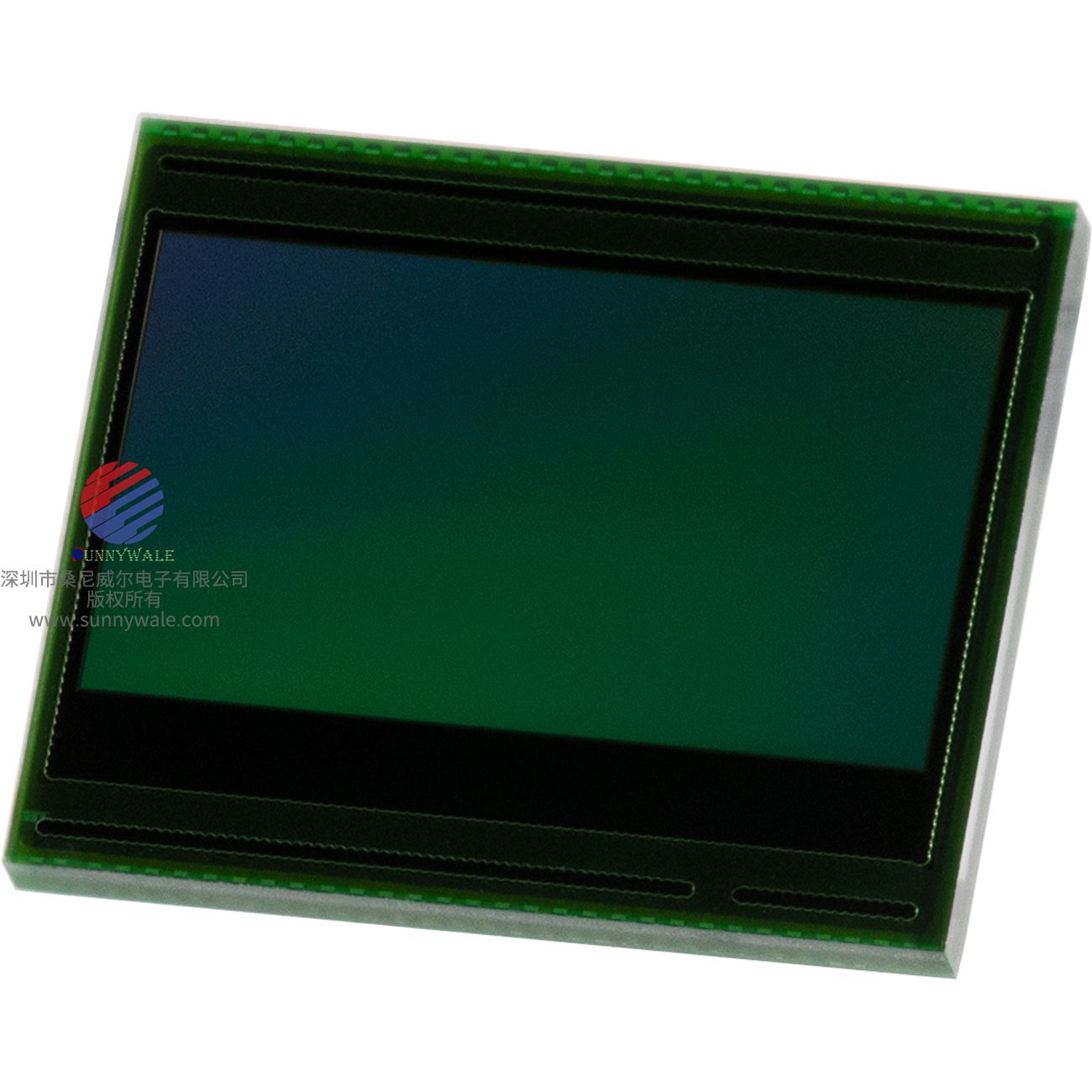

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
