OG02B1B， 豪威2MP 1/2.9英寸，CRA15度，1600x1300@60帧， 3x3μm像元，单色黑白，全局快门曝光，机器视觉，工业相机图像传感器
概述
OG02B1B图像传感器是一款低电压，高性能，1/2.9英寸，单色，CMOS图像传感器，采用OmniPixel 3-GS技术，提供200万像素(1600x1300)相机的功能。OG02B1B通过串行相机控制总线的控制提供全帧、次采样、裁剪或窗口8/10位图像(SCCB)接口。
OG02B1B具有一个图像阵列，能够以高达每秒60帧(fps)的10位、200万像素分辨率运行，完全由用户控制图像质量、格式和输出数据传输。
此外，OmniVision图像传感器采用专有的传感器技术，通过减少或消除常见的照明/电源图像污染，如固定图案噪声，涂抹等，来提高图像质量，以产生干净，完全稳定的图像。
对于定制信息的目的，OG02B1B包括128字节的一次性可编程(OTP)内存。OG02B1B具有一个/双通道MIPI接口和并行DVP接口
应用
※ 增强现实和虚拟现实
※ 无人机、
※ 3D成像
※ 机器视觉
※ 工业条码扫描
※ 工业自动化
特性
※ 3μm x 3μm像素，采用OmniPixel 3- gs技术
※ 自动黑电平校准(ABLC)
※ 可编程控制帧率，镜像和翻转，裁剪和窗口
※ 支持输出格式：8/10位RAW
※ 快速模式切换
※ 支持2x2单色箱
※ 双通道MIPI串行输出接口
※ DVP并联输出接口
※ 支持水平和垂直2:1单色子采样
※ 支持图像大小：1600 × 1300, 1280 × 720, 640 × 480
※ 内置128字节一次性可编程(OTP)内存
※ 两个片上锁相环(pll)
※ Led脉宽调变（Pulse-Width Modulation,PWM）
※ 温度传感器
※ 内置频闪控制
关键规格(典型)
※ 活动阵列大小：1600 × 1300
※ 电源:
模拟量：2.8V(标称)
芯线：1.2V(标称)
I/O: 1.8V(标称)
※ 电源要求：
有效功率：190mw
Xshutdown： <25 μa
※ 温度范围:
工作温度：-30℃~ 85℃结温(见表8-2)
稳定图像：0°C至50°C结温(见表8-2)
※ 输出接口：2通道MIPI串行输出和DVP并行输出
※ 输出格式：10位RAW
※ 镜头尺寸：1/2.9”
※ 输入时钟频率：6~ 27mhz
※ 镜头主光线角：15°直线
※ 最大信噪比：37.4 dB
※ 动态范围：68 dB
※ 最大图像传输速率：1600 × 1300: 60 FPS
※ 敏感性：
114Ke-/(μW.cm-2.sec) @ 850 nm
54Ke-/(μW.cm-2.sec) @ 940 nm
※ 最小曝光时间：1行时间
※ 最大曝光时间：帧长度- 12行周期，其中帧长度由寄存器{0x380E, 0x380F}设置
※ 像素尺寸：3μm × 3μm
※ 图像面积：4857.696μm × 3955.896μm
※ 封装尺寸：7219μm x 6157μm(详见datasheet第9节)
产品特性
※ 3um x 3um pixelwith OmniPixel 3-GS技术
※ 自动黑电平校准(ABLC)
※ 可编程控制：
-帧率
-镜像和翻转
-裁剪
-窗口
※ 支持输出格式：8/10位RAW
※ 快速模式切换
※ 支持2x2单色箱
※ 双通道MIPI串行输出接口
※ DVP并行输出接口
※ 支持水平和垂直2：1单色分段抽样
※ 支持图像大小：
-1600 x 1300
-1280 x 720
-640 x 480
※ 嵌入式128字节的一次性可编程(OTP)内存
※ 两个片上锁相环(PLLs)
※ LED的脉宽调制
※ 温度传感器
※ 内置闪光灯控制
订购信息
※ OG02B1B-GA4A(黑白，chaip probinp, 200μm backgrinding，wafer，good die)
※ OG02B1B-A75A (b&w, 无铅) 75-pin CSP
技术规格
※ 活动阵列大小：1600x 1300
※ 最大图像传输速率：- 1600 x 1300:60 fps。
※ 电源:-模拟：2.8v(标称)，-核芯- 1.2V(标称)，-1/ 0：1.8 v(标称)
※ 功率要求：-活跃：190毫瓦- XSHUT DOWN： <25 微安
※ 输出接口：2通道MIPI serial输出和DVP并行输出
※ 温度范围：
-工作温度：-30 ~ +85°C
-图像稳定：0℃至-50℃涂油温度
※ 输出格式：10位RAW
※ 镜头尺寸：1/2.9 "
※ 镜头主光线角度：15°线性
※ 像素大小：3umx 3μm
※ 感光面积：4857.696μm x 3955.896μm
※ 包装重量：275克

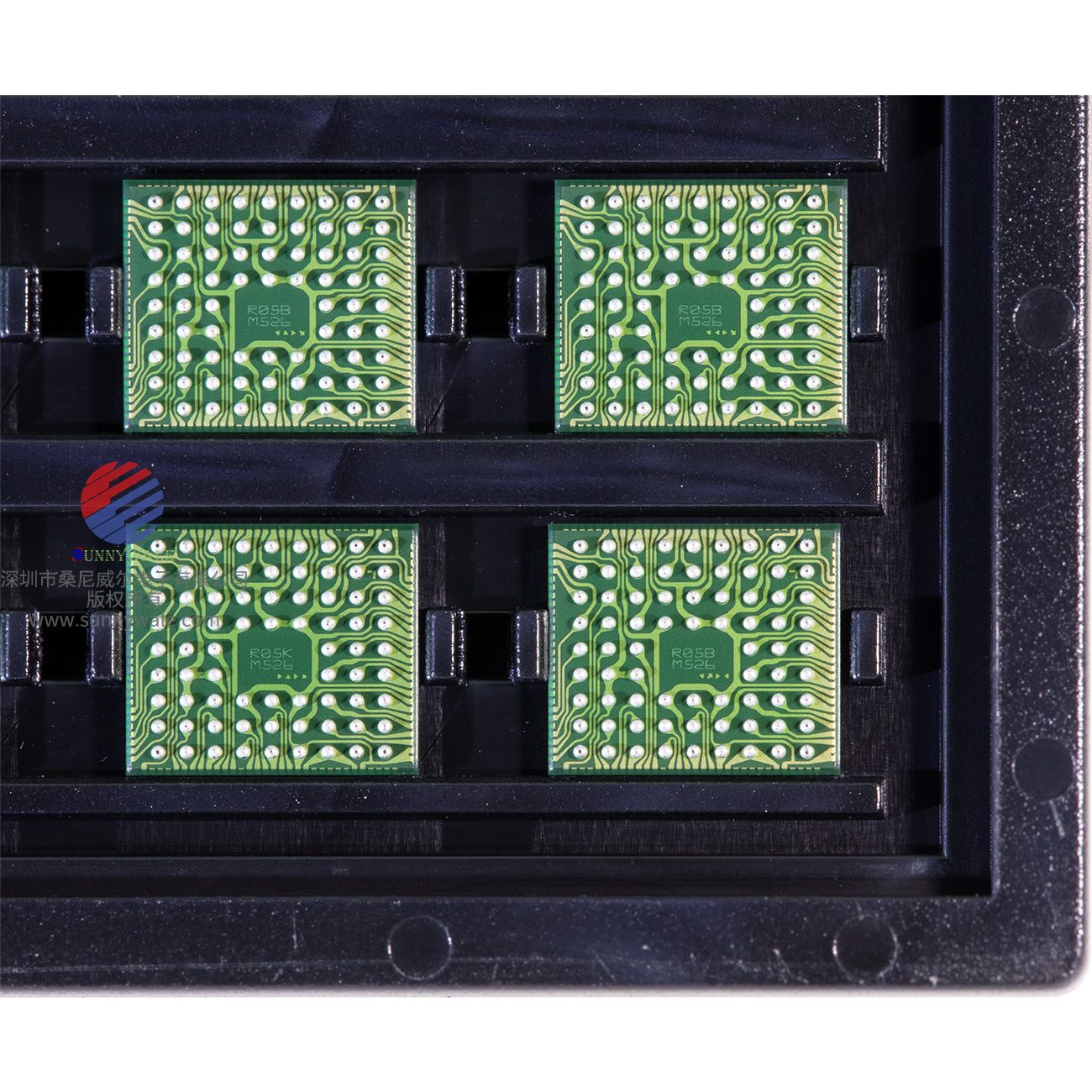

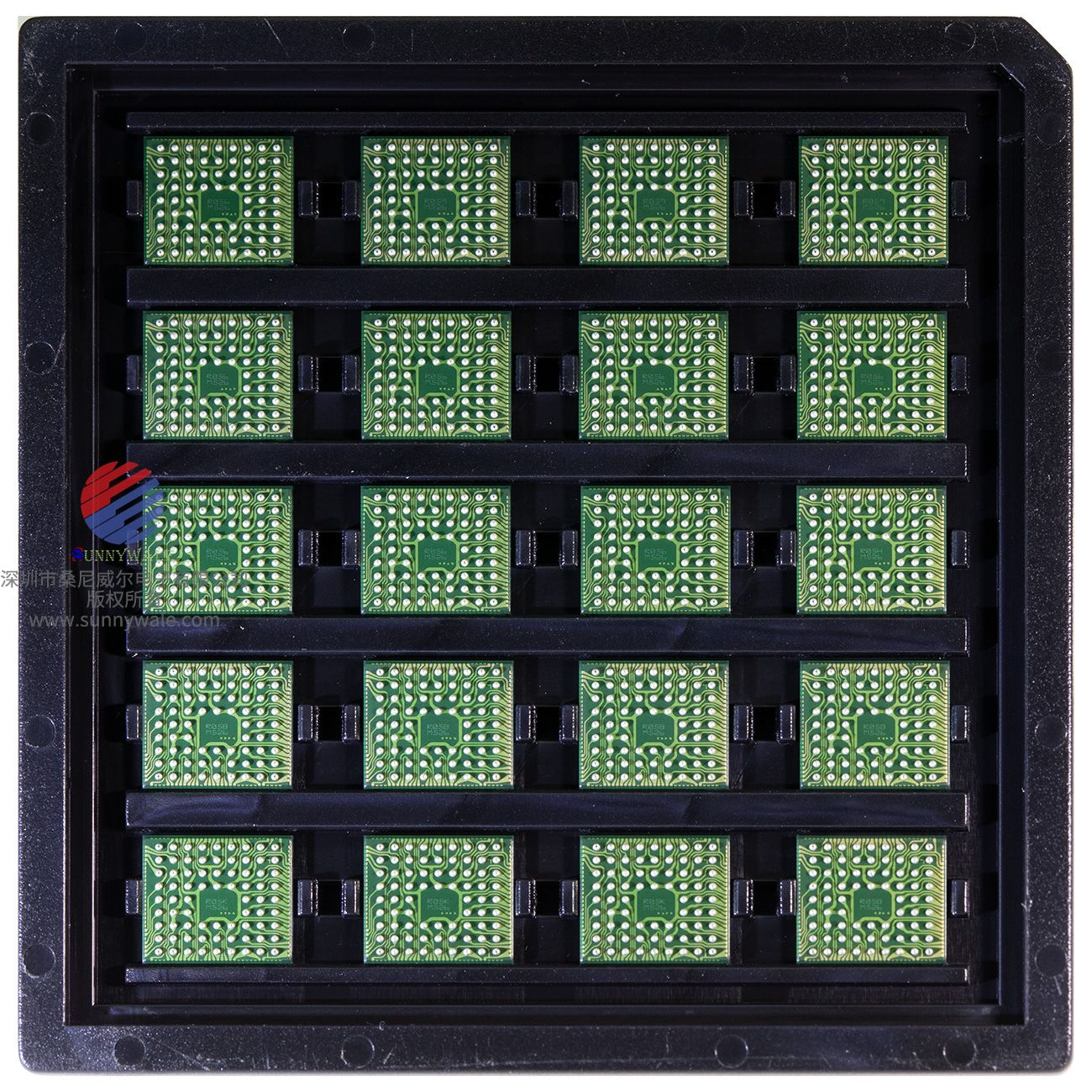

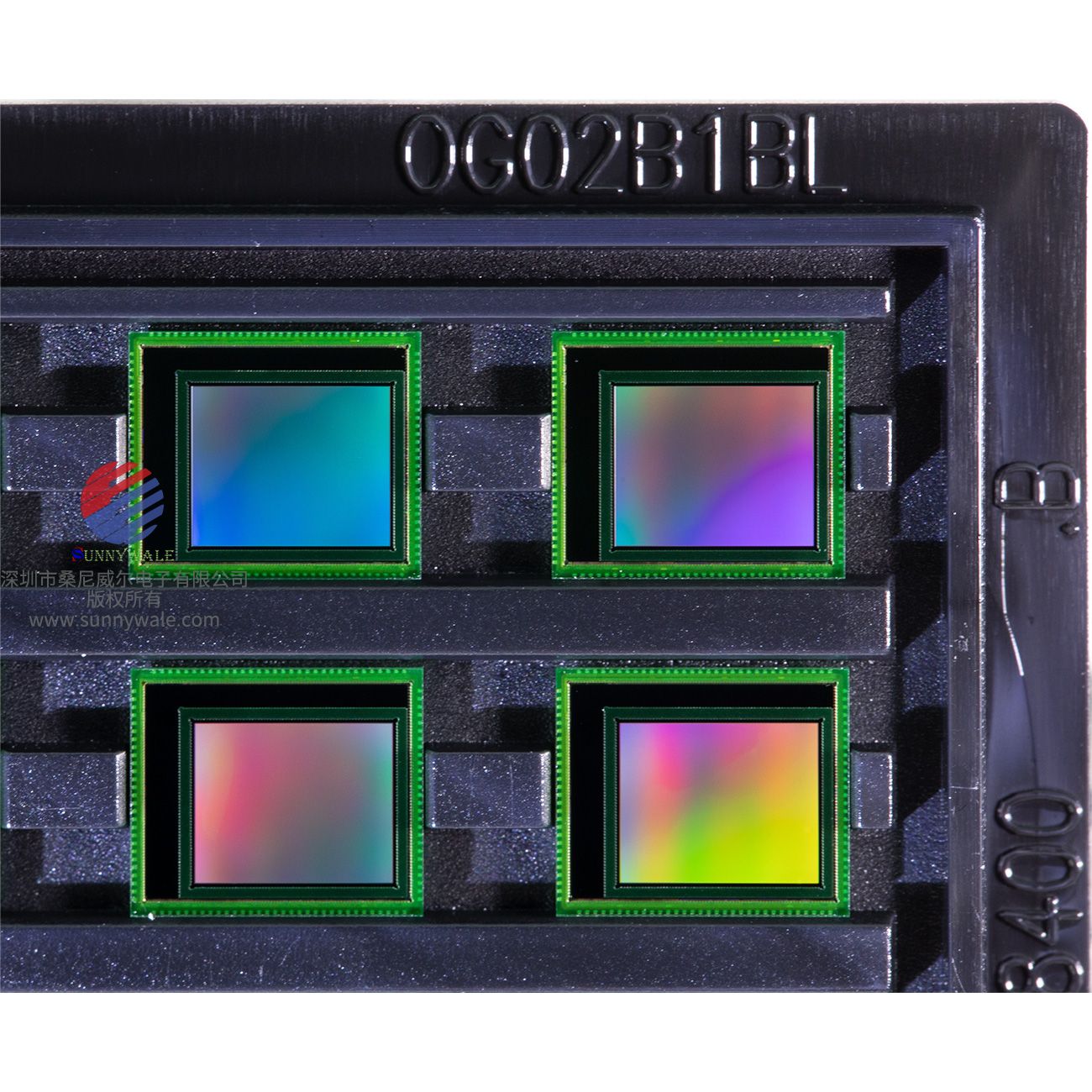

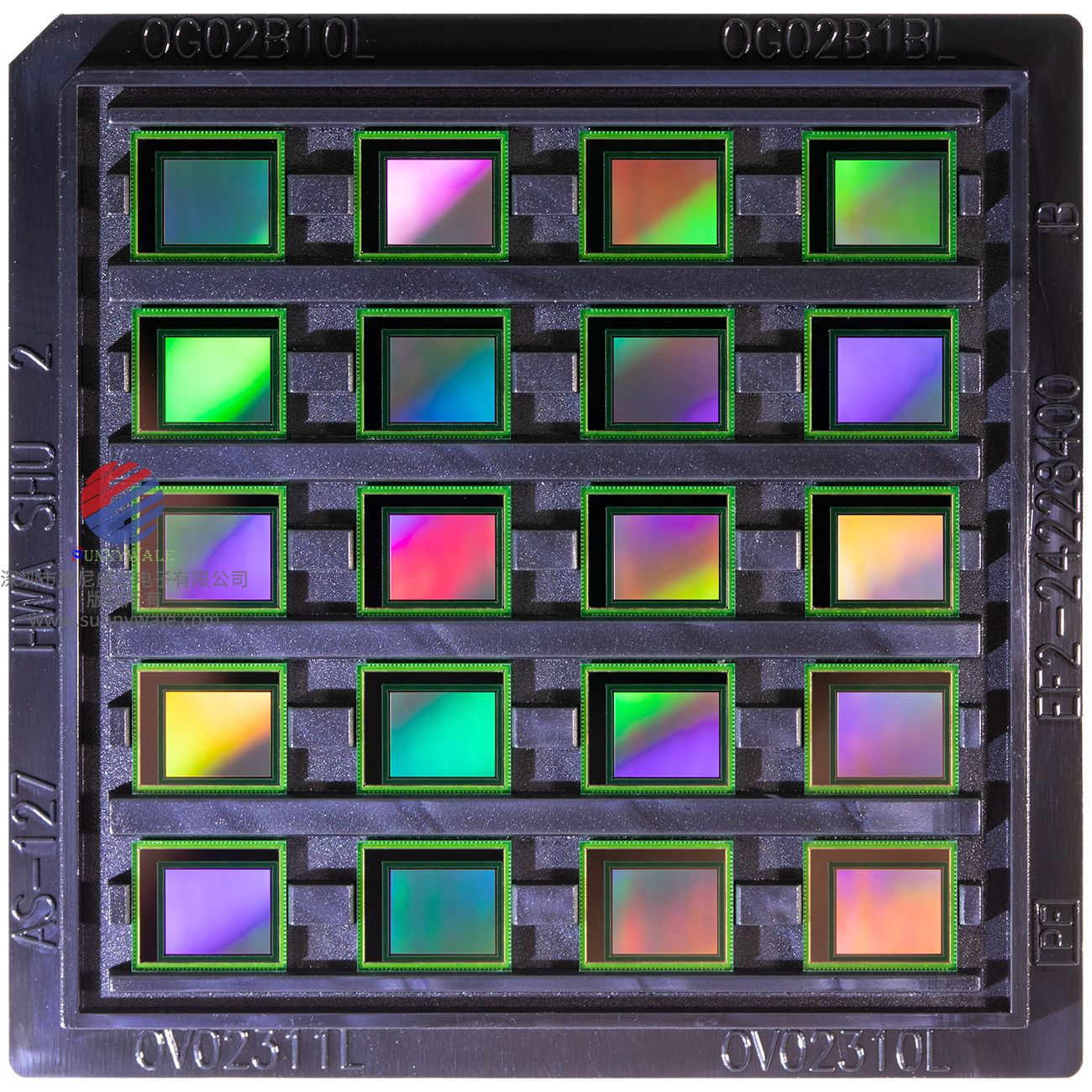

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
