GC2355， GALAXYCORE(格科)， 1/5 UXGA(1616x1232) ，CMOS图像传感器，MIPI接口，NeoPac36pin封装
1. 传感器的概述
1.1概述
GC2355是一款高质量的2MP CMOS图像传感器，适用于手机相机应用和数码相机产品。GC2355集成了1616V x 1232H像素阵列、片上10位ADC和图像信号处理器。
高性能和低功耗功能的全面集成使GC2355最适合设计，减少实现过程，并延长电池寿命的手机，pda和各种移动应用程序。它提供了带有MIPI接口的RAW10和RAW8数据格式。
它有一个常用的两线串行接口供主机控制整个传感器的运行。
1.2特性
标准光学格式：1/5英寸
输出格式：原始拜耳10bit/8bit
供电要求:
AVDD28: 2.7 ~ 3.0 v
DVDD18: 1.7 ~ 1.9 v
IOVDD: 1.7 ~ 3.0 v
锁相环的支持
Windows的支持
支持MIPI接口
水平/垂直镜像
图像处理模块
封装：NeoPac /晶圆/ CSP
1.3应用
手机摄像头
笔记本和台式电脑摄像头
pda
玩具
数码相机和摄像机
视频电话和会议设备
安防系统
工业和环境系统
1.4技术指标
参数/典型值
光学格式：1/5英寸
像素大小：1.75um x 1.75um
有源像素阵列：1616 x 123210
ADC分辨率：10位ADC
最大帧速率：
UXGA: 30 fps@168mhz DCLK
720 p: 30 fps@96mhz DCLK
电源:
AVDD28： 2.7 ~ 3.0 v
DVDD： 1.7 ~ 1.9 v
IOVDD： 17 ~ 3.0 v
电力消耗：
140毫瓦(主动)
100微安
信噪比：37.5 dB
暗电流：4.2 mV/s
灵敏度：1260 mv / Lux.sec
动态范围：65db
工作温度：-20 ~ 70℃
稳定成像温度：0~50℃
最佳镜头主光线角(CRA)：28°(非线性)
封装类型：NeoPAC /晶片
输入时钟频率：6 ~ 27mhz

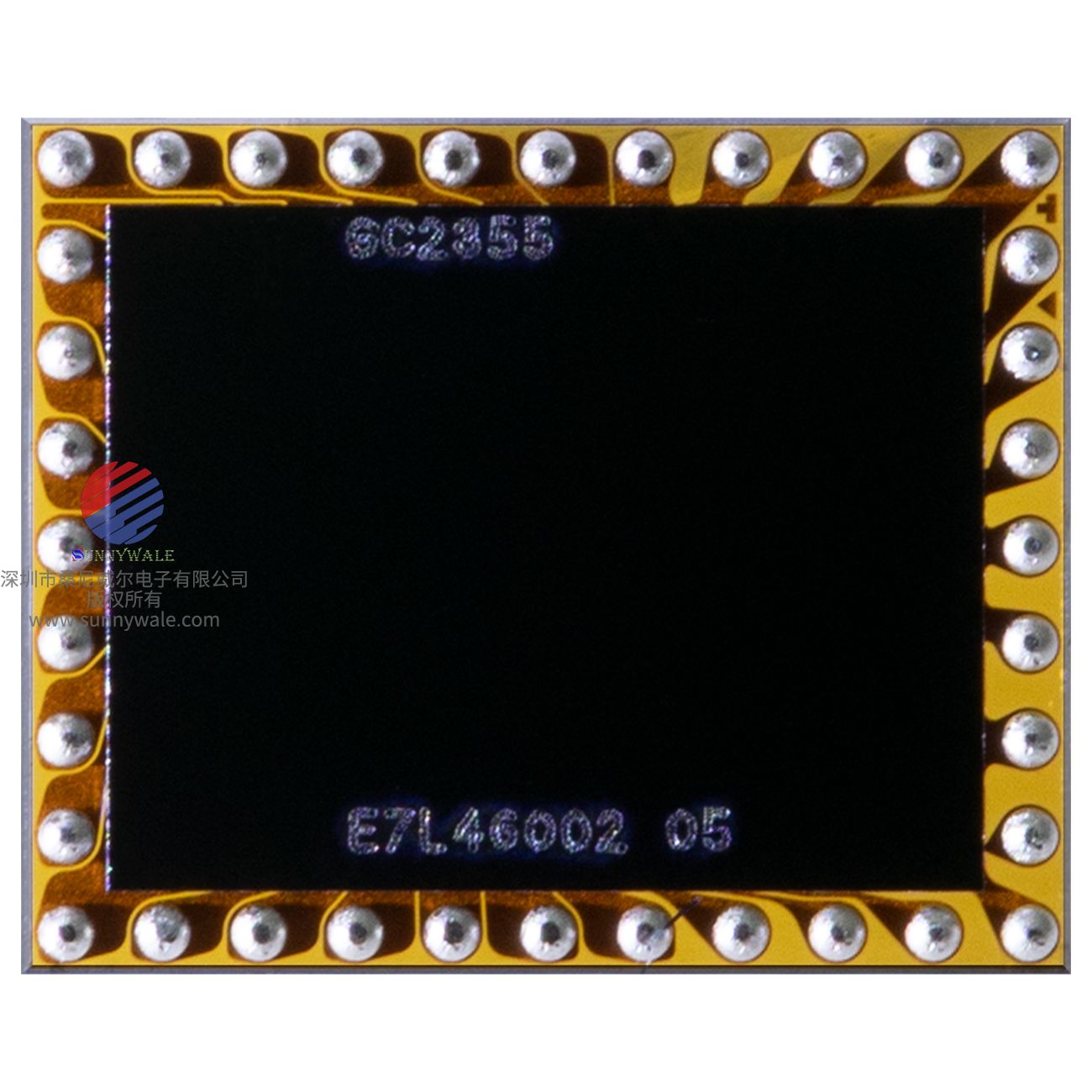

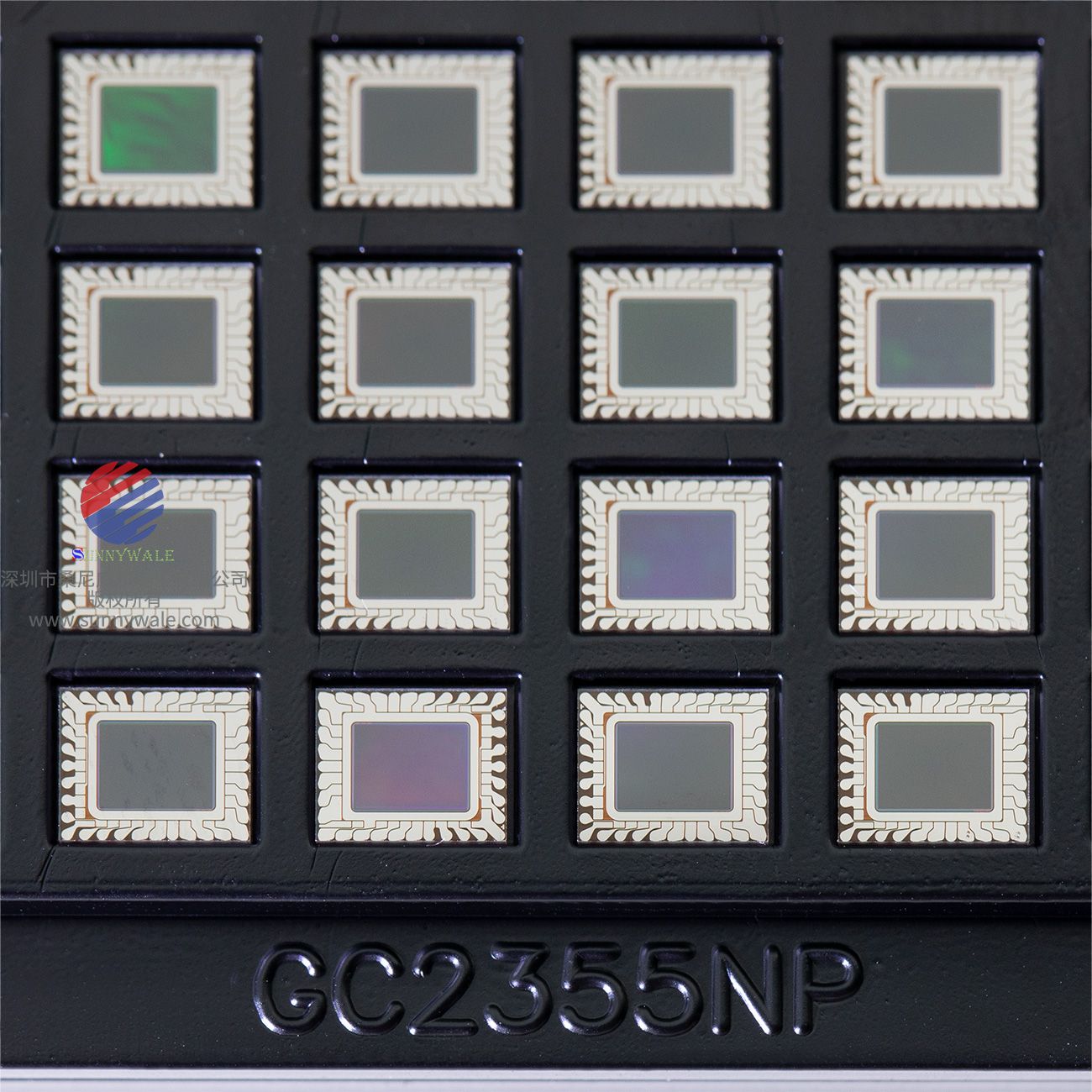

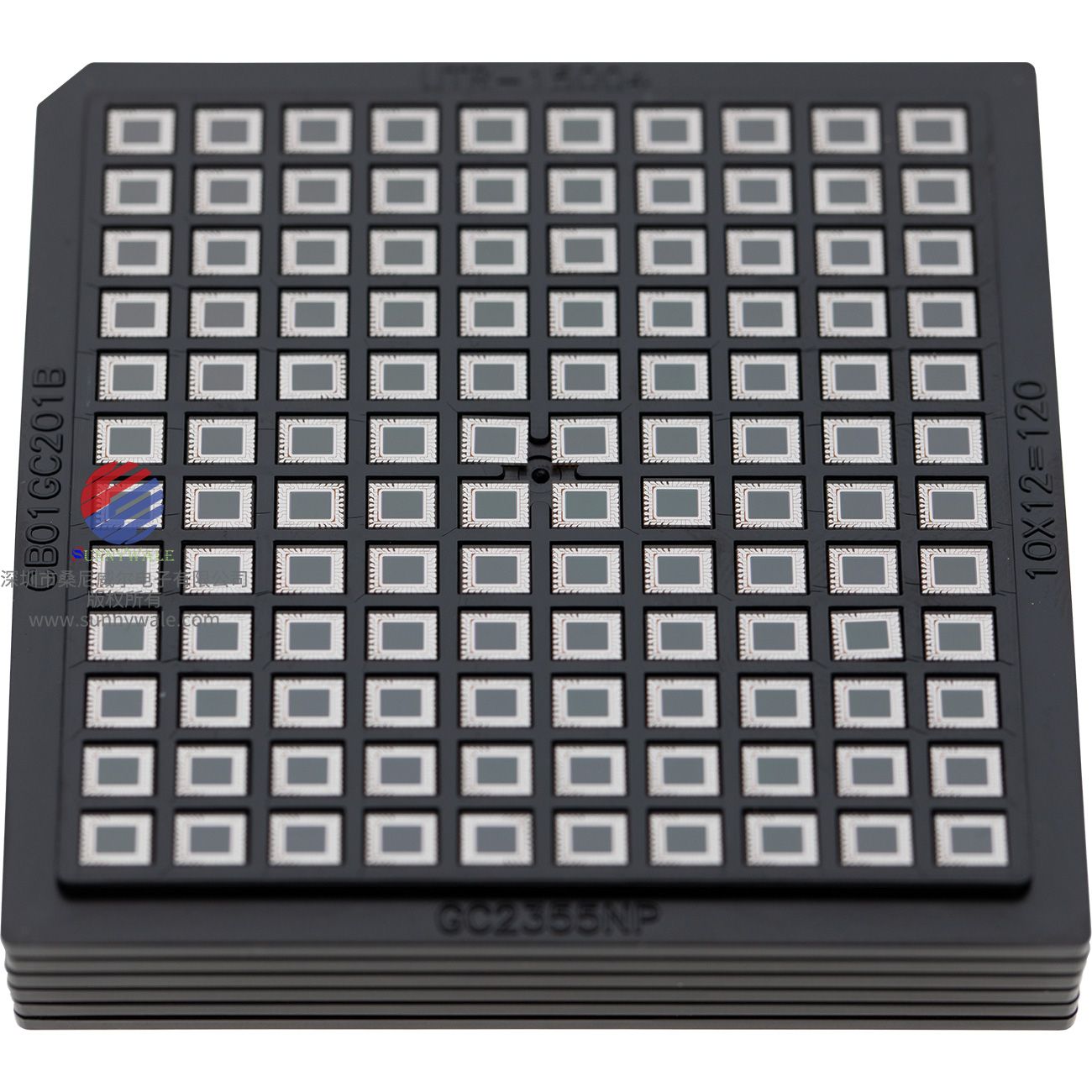

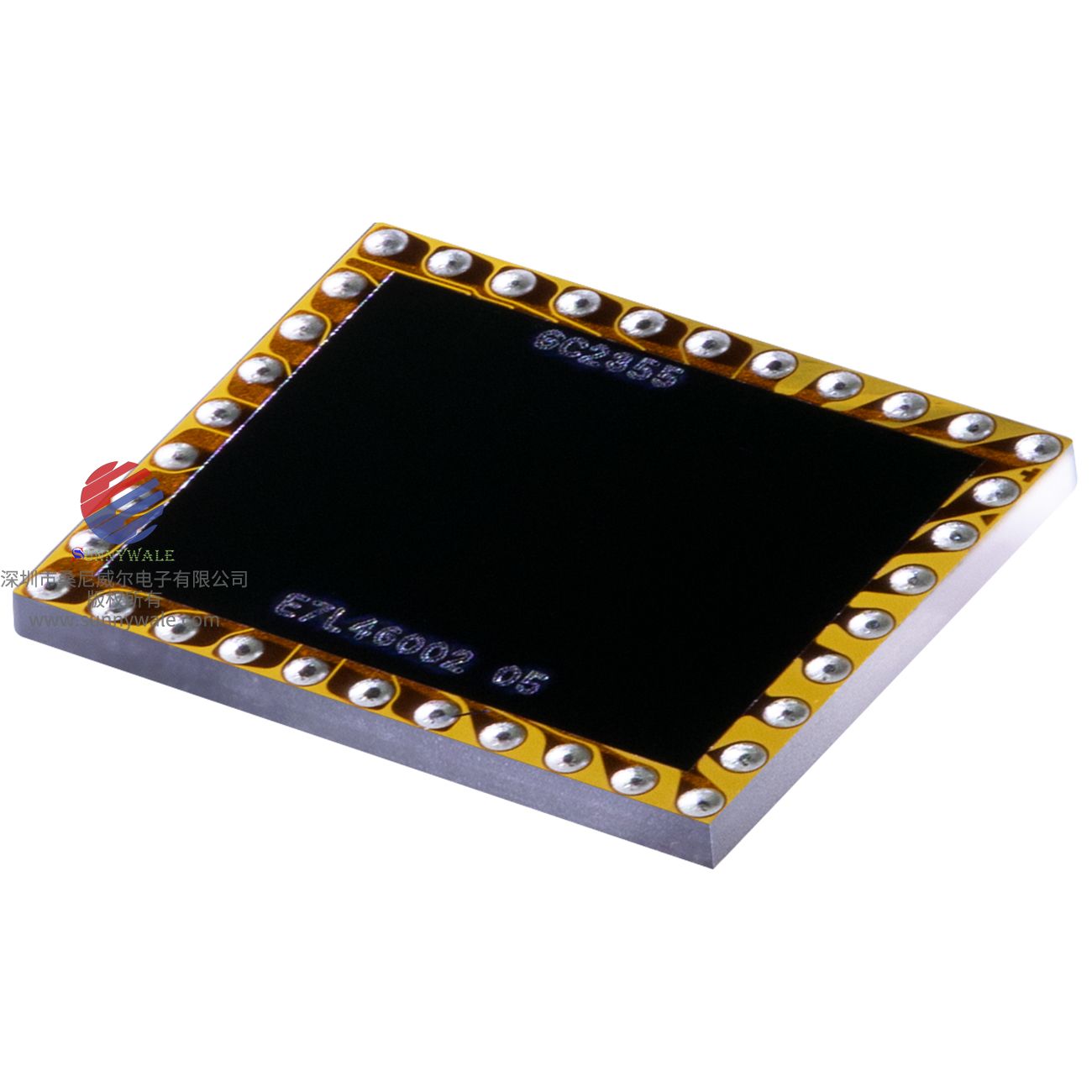

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
