OV2680-H47A,47pin-CSP5 1/5”彩色CMOS UXGA (1600 x 1200)移动终端消费类图像传感器，OmniPixel3-HS技术
2023-07-19 19:10:32
点击购买
OV2680-H47A，OmniVision，CSP47， 1/5英寸，2MP30fps，彩色CMOS UXGA (1600 x 1200)，消费类移动终端摄像头芯片，笔记本电脑用的图像传感器，MIPI输出
特性
● MIPI和D-PHY规范(包含一个时钟通道)，最大数据传输速率为750 Mbps
● 支持输出格式:10位RAW RGB
● 可编程控制帧率，镜像和翻转，裁剪，和窗口
● 工作电压低，功耗低，适合嵌入式便携式应用
● 支持全局模拟增益
● 在弱光条件下灵敏度高，暗电流低
● 支持自由运行时钟和门控时钟
● 支持下采样和分箱模式
● 自动黑电平校准
● 缺陷纠正能力
● 支持水平和垂直下采样
应用
● 超薄笔记本
● PC多媒体
● 游戏
● 手机
● 平板电脑
订购信息
OV02680-H47A(彩色，无铅)
47-pin CSP5
1，关键规格(典型)
● 活动阵列大小:1616 x 1216
● 电源:
芯线:1.58V±3%
模拟量:2.6 ~ 3.0V
I/O: 1.7 ~ 3.0v
●电源要求:
有源:123 mW
Xshutdn: < 1 μa
● 温度范围:
工作温度:-30℃~ 85℃(见datasheet表6-2)
稳定图像:0°C到50°C结温(见datasheet表6-2)
● 输出格式:10位原始RGB数据
● 镜头尺寸:1/5”
● 镜头主光线角度:28.5°非线性(见datasheet图8-2)
● 输入时钟频率:6~ 27mhz
● 最大信噪比:待定
● 动态范围:待定
● 最大图像传输速率:30 fps
● 灵敏度:待定
● 扫描方式:渐进式
● 最大曝光间隔:1帧- 4支
● 像素尺寸:1.75 μm x 1.75 μm
● 暗电流:待定
● 图像面积:2840 μm x 2150 μm
● 封装尺寸:4180 μm × 3480 μm
2，系统级别描述
2.1概述
OV2680彩色传感器是一款低电压、高性能的1/5英寸UXGA(200万像素)CMOS图像传感器，在一个占地面积小的包中提供单芯片UXGA (1600 x 1200)相机的全部功能。它通过串行相机控制总线(SCCB)接口的控制，提供各种格式的全帧、次采样或加窗的10位图像。
OV2680具有一个图像阵列，能够以高达30帧/秒(fps)的UXGA分辨率操作，用户可以完全控制图像质量，格式化和输出数据传输。所有需要的图像处理功能，包括曝光控制和缺陷像素消除，都可以通过SCCB接口编程。此外，OmniVision图像传感器使用专有的传感器技术，通过减少或消除常见的照明/电源对图像的污染，如固定模式噪声、污迹等，来提高图像质量，以产生干净、完全稳定的彩色图像。OV2680具有单车道MIPI接口。
2.2体系结构
OV2680传感器核心以恒定的帧速率生成流式像素数据，并输出到66Mhz的像素时钟。OV2680图像传感器功能框图如图2-1所示。
定时生成器输出时钟以访问成像阵列的行，依次对阵列的行进行预充电和采样。在预充电和行采样之间的时间内，像素中的电荷随着入射光的照射而减少。这是卷帘结构中的曝光时间。
曝光时间通过调整预充和采样之间的时间间隔来控制。行中像素的数据被采样后，通过模拟电路进行处理，以校正偏移，并将数据乘以相应的增益。接下来的模拟处理是ADC，它为数组中的每个像素输出10位数据。

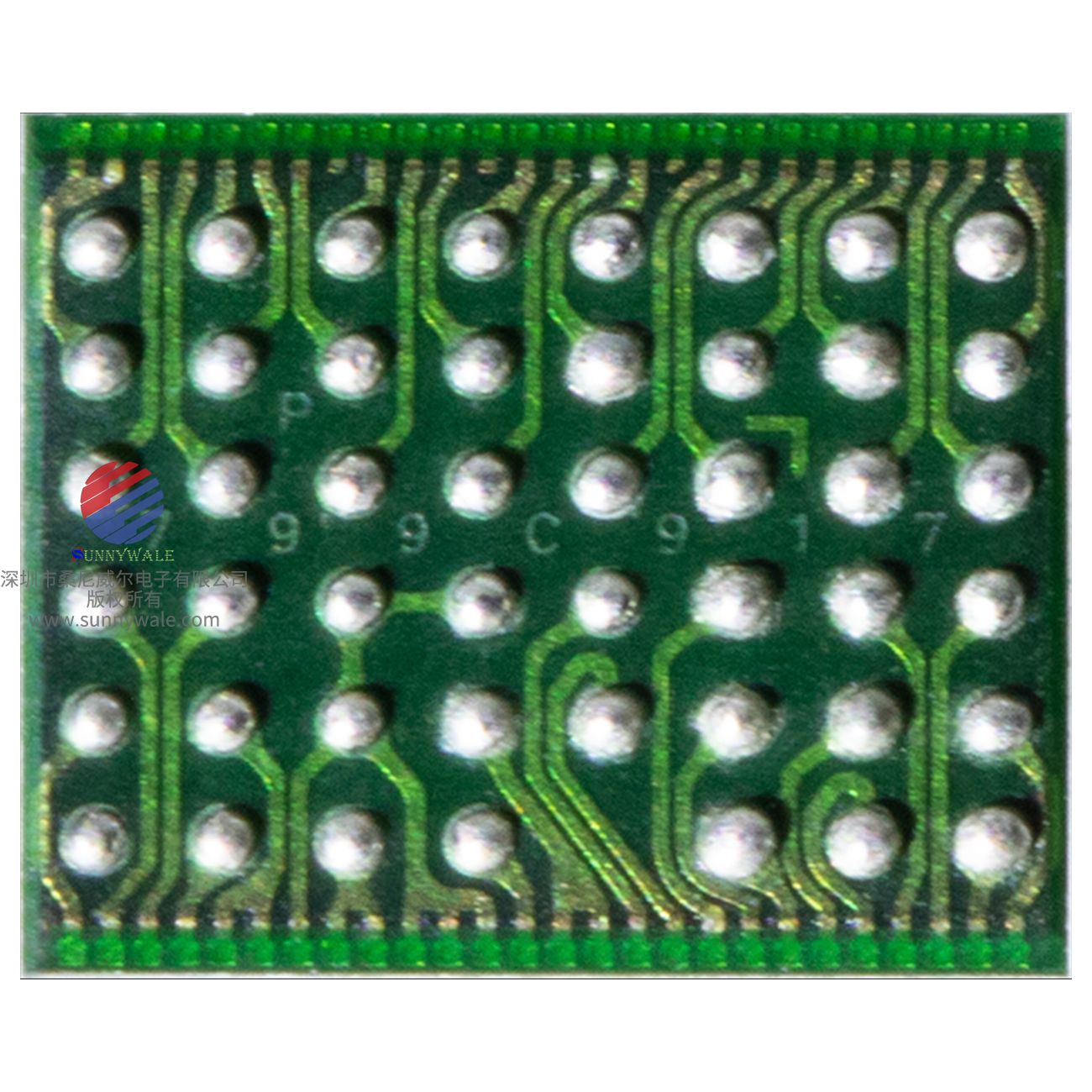

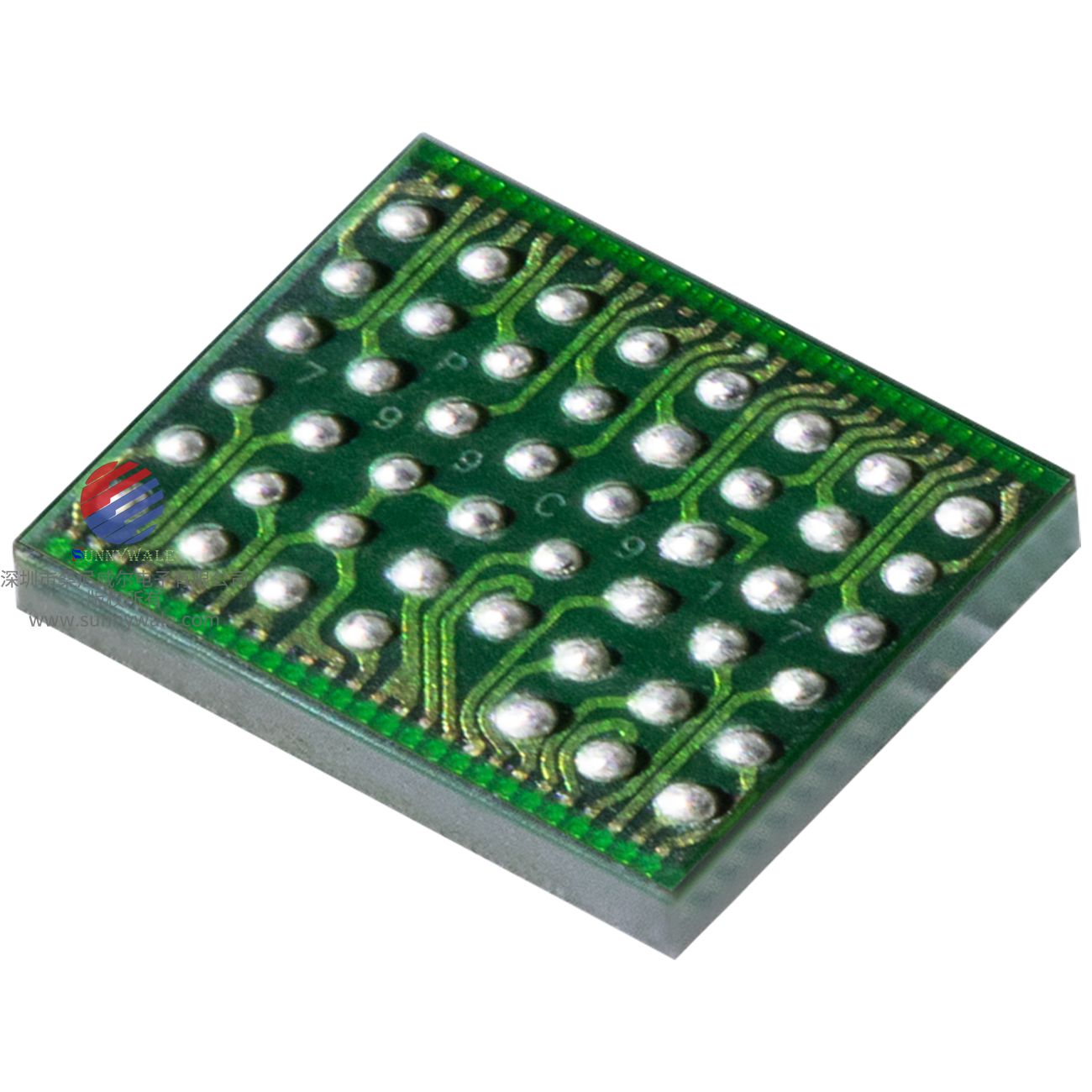

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
