黑白的OV2640， 豪威科技，OmniVison cmos，OV 1/4 sensor， 2MP@15fps，定制的单色传感器， UXGA CMOS，2百万像素，适用于手机芯片、无人机避障、工业相机用的单色黑白图像传感器，深度相机传感器
一般的描述
OV2640 CAMERACHIP TM图像传感器是一种低电压CMOS器件，在小封装中提供单芯片UXGA (1632x1232)相机和图像处理器的全部功能。OV2640通过串行摄像机控制总线(SCCB)接口提供各种格式的全帧、次采样、缩放或窗口8位/10位图像。
该产品具有一个图像阵列，能够在UXGA分辨率下以高达每秒15帧(fps)的速度运行，用户可以完全控制图像质量，格式和输出数据传输。所有需要的图像处理功能。包括曝光控制、伽马、白平衡、色彩饱和度、色调控制、白色像素消除、噪声消除等，也可以通过SCCB接口进行编程。OV2640还包括一个压缩引擎，以提高处理能力。此外，OmniVision CAMERACHIP传感器采用专有的传感器技术，通过减少或消除常见的照明/电源图像污染，如固定图案噪声，涂抹等，来提高图像质量，以产生干净，完全稳定的单色黑白图像。
注意:OV2640采用无铅封装。
特性
※ 低光操作灵敏度高
※ 工作电压低，适合嵌入式便携式应用
※ 标准SCCB接口
※ 输出支持Raw RGB、RGB (RGB565/555)、GRB422。YUV(422/420)和YCbCr(4:2:2)格式
※ 支持图像尺寸:UXGA, SXGA, SVGA，以及从SXGA到40x30的任何尺寸缩放
※ VarioPixe分采样方法
※ 自动图像控制功能，包括自动曝光控制(AEC)、自动增益控制(AGC)、自动白平衡(AWB)、自动带滤波器(ABF)。和自动黑电平校准(ABLC)
※ 图像质量控制包括色彩饱和度，伽玛，清晰度(边缘增强)，镜头校正，白色像素消除，噪声消除，50/ 60hz亮度检测
※ 线路光学黑电平输出能力
※ 视频或快照操作缩放、平移、窗口功能
※ 可变帧率控制
※ 支持LED和闪光频闪模式
※ 支持扩展
※ 支持压缩
※ 嵌入式单片机
订购信息

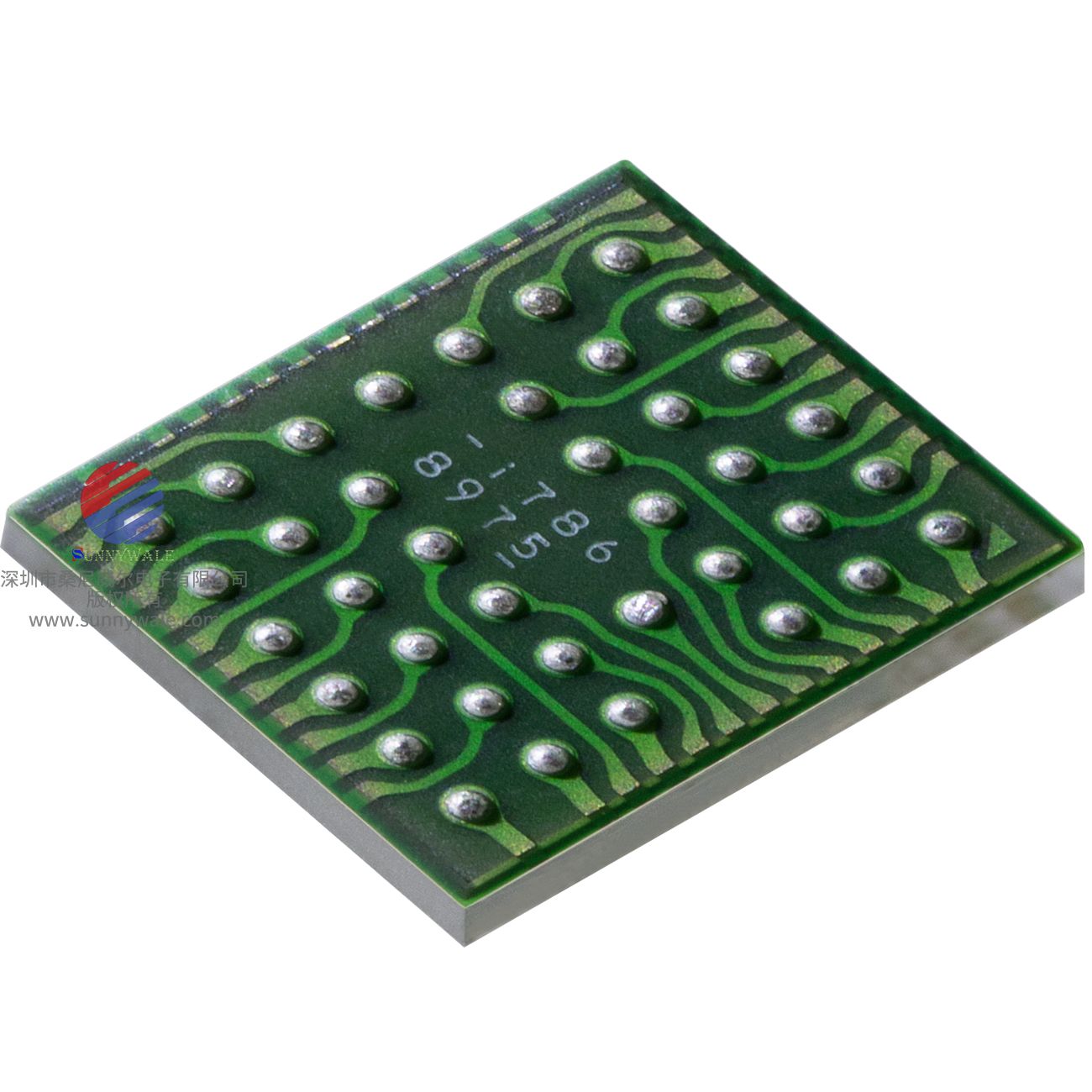

产品:OV02640(单色黑白，无铅)，封装38针CSP2
应用
※ 移动电话和照相电话
※ 玩具、
※ PC多媒体
※ 数码相机
主要规格
※ 图1 OV2640引脚图(俯视图
※ 阵列大小:UXGA 1600 × 1200
※ 电源
● 核心:1.3VDC + 5%
● 模拟量:2.5 ~ 3.0VDC
● I/O: 1.7V ~ 3.3V
※ 电源要求
活动:
● 125mw (15fps, UXGA YUV模式)
● 140mw (15fps, UXGA压缩模式)
待机:900 μA
※ 温度范围稳定图像:0°C至50°C
※ 输出格式:(8位)
● YUV (422/420) / YCbCr422
● RGB565/555
● 8位压缩数据
● 8-/10位Raw RGB数据
※ 镜头尺寸:1/4”
※ 主射线角:25°非线性
※ 最大图像传输速率
● UXGA/SXGA: 15 fps
● SVGA: 30fps
● CIF:每秒60帧
※ 灵敏度:0.6 V/Lux-sec
※ 信噪比:40db
※ 动态范围:50db
※ 扫描模式:渐进式
※ 最大曝光间隔:1247 × tROW
※ 伽马校正:可编程
※ 像素尺寸:2.2 μm × 2.2 μm
※ 暗电流:60℃时15 mV/s
※ 井容:12克
※ 固定模式噪声:VPEAK-TO-PEAK <1%
※ 图像面积:3590 μm × 2684 μm
※ 封装尺寸:5725 μm x 6285 μm
功能描述
图2显示了OV2640图像传感器的功能框图。OV2640包括:
※ 图像传感器阵列(1632 × 1232总图像阵列)
※ 模拟信号处理器，10位A/D转换器
※ 数字信号处理器(DSP)
※ 输出格式化器
※ 压缩引擎
※ 微控制器
※ SCCB接口
※ 数字视频接口

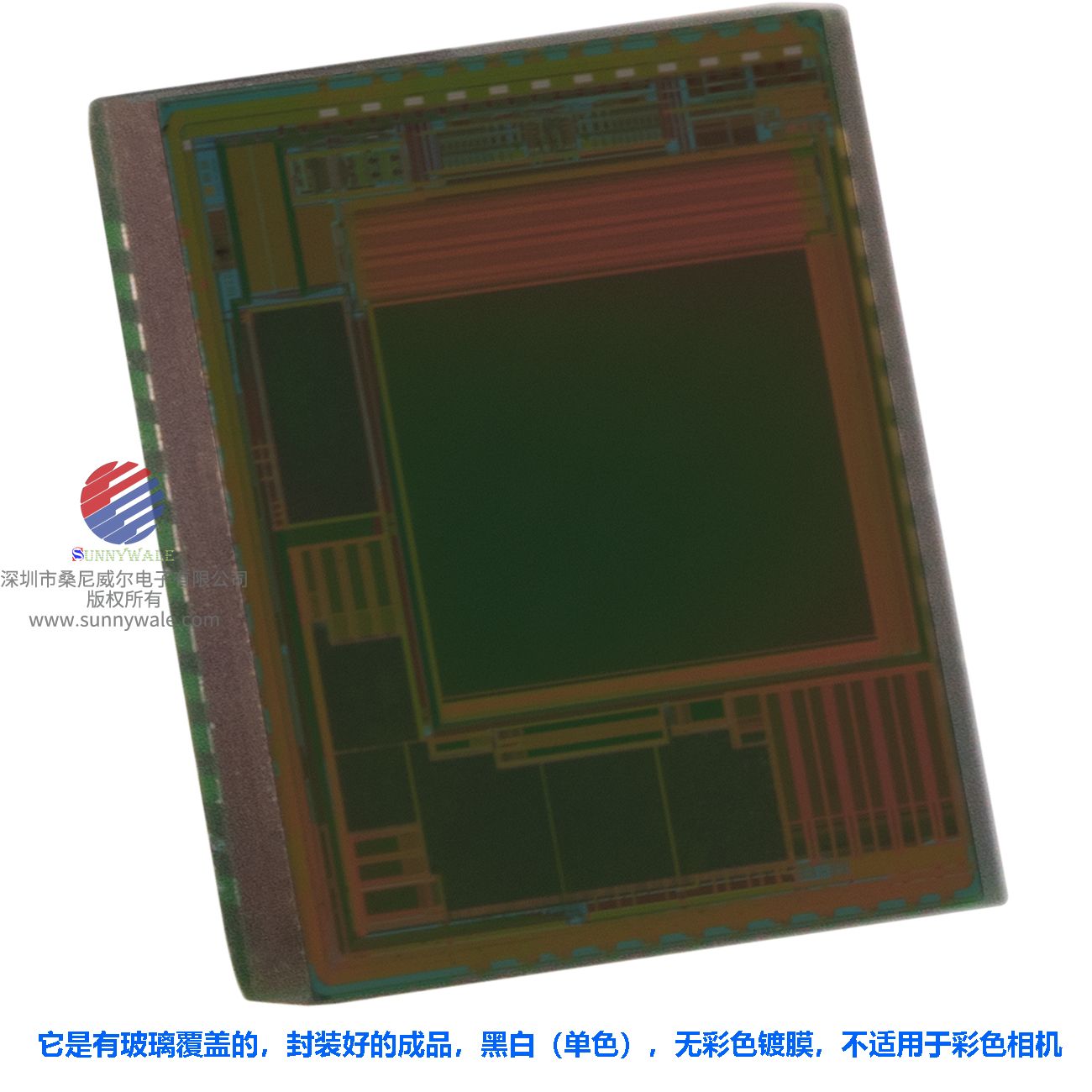

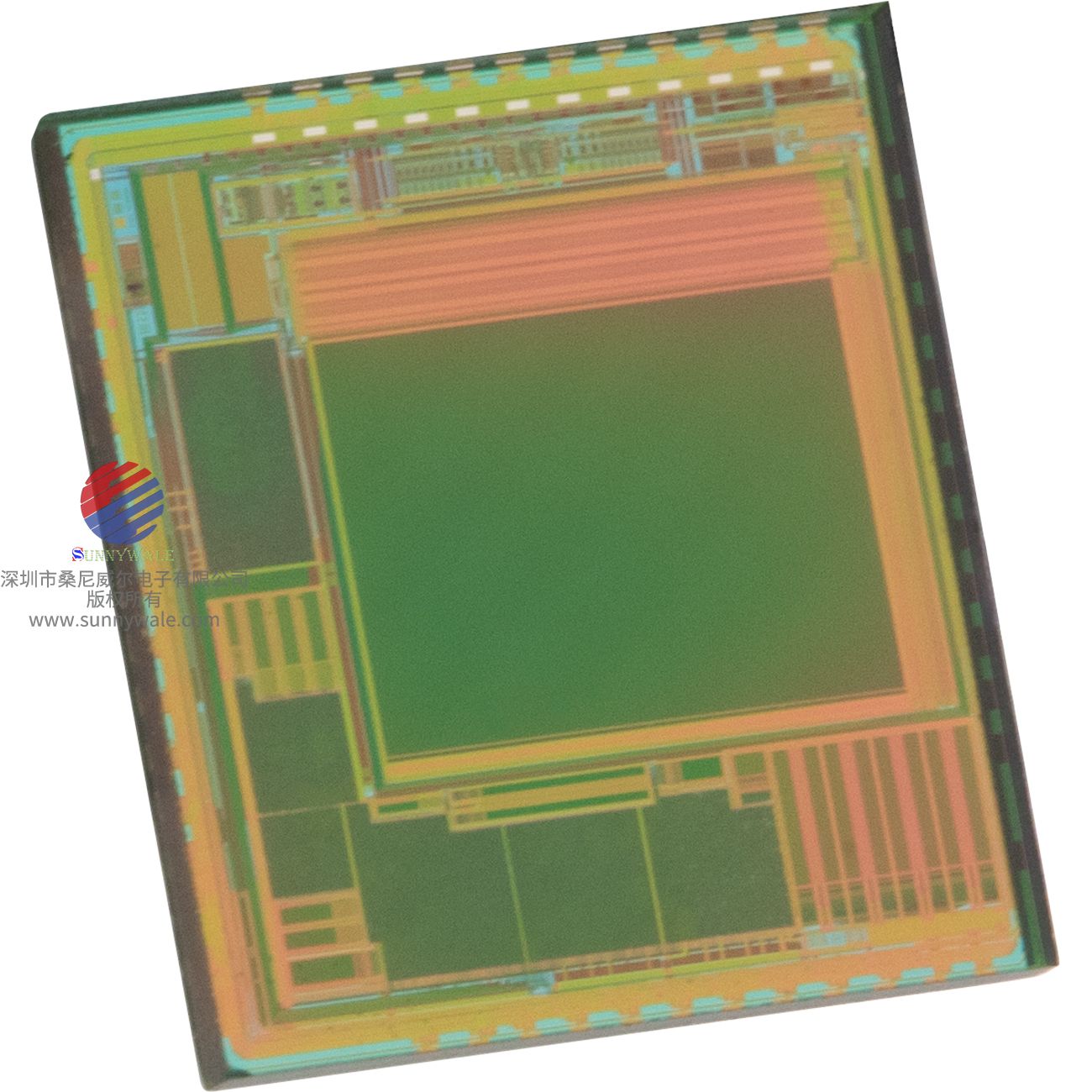

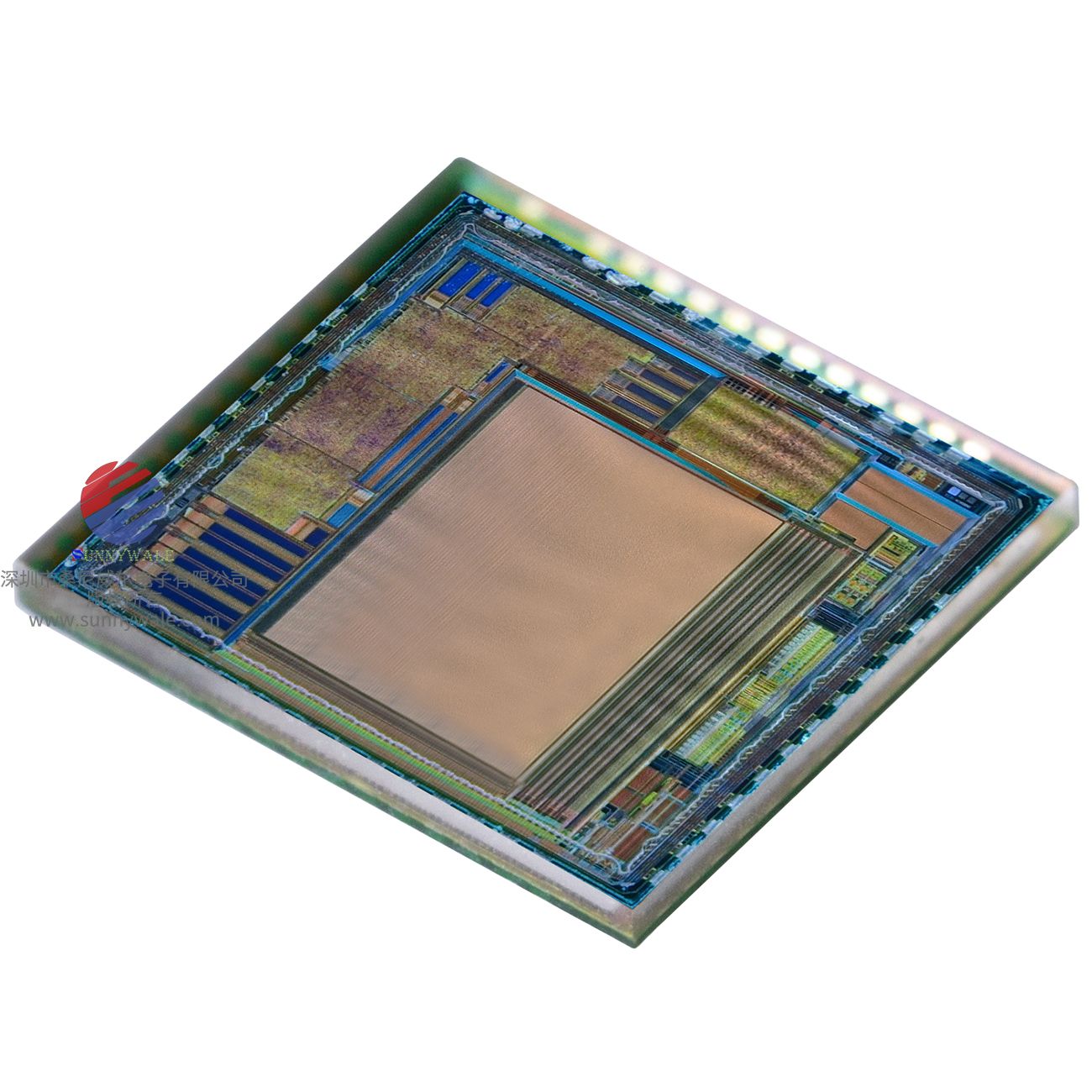

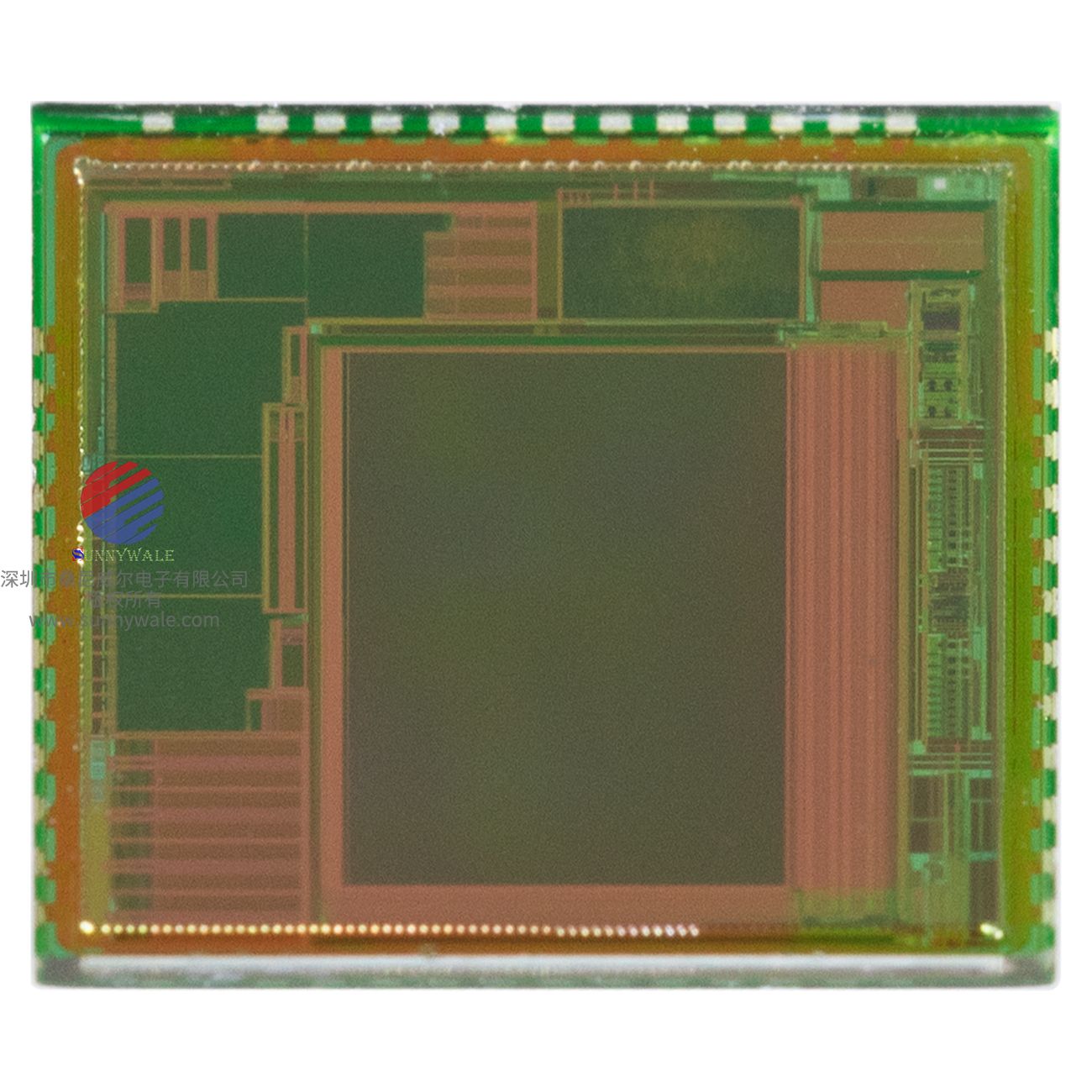

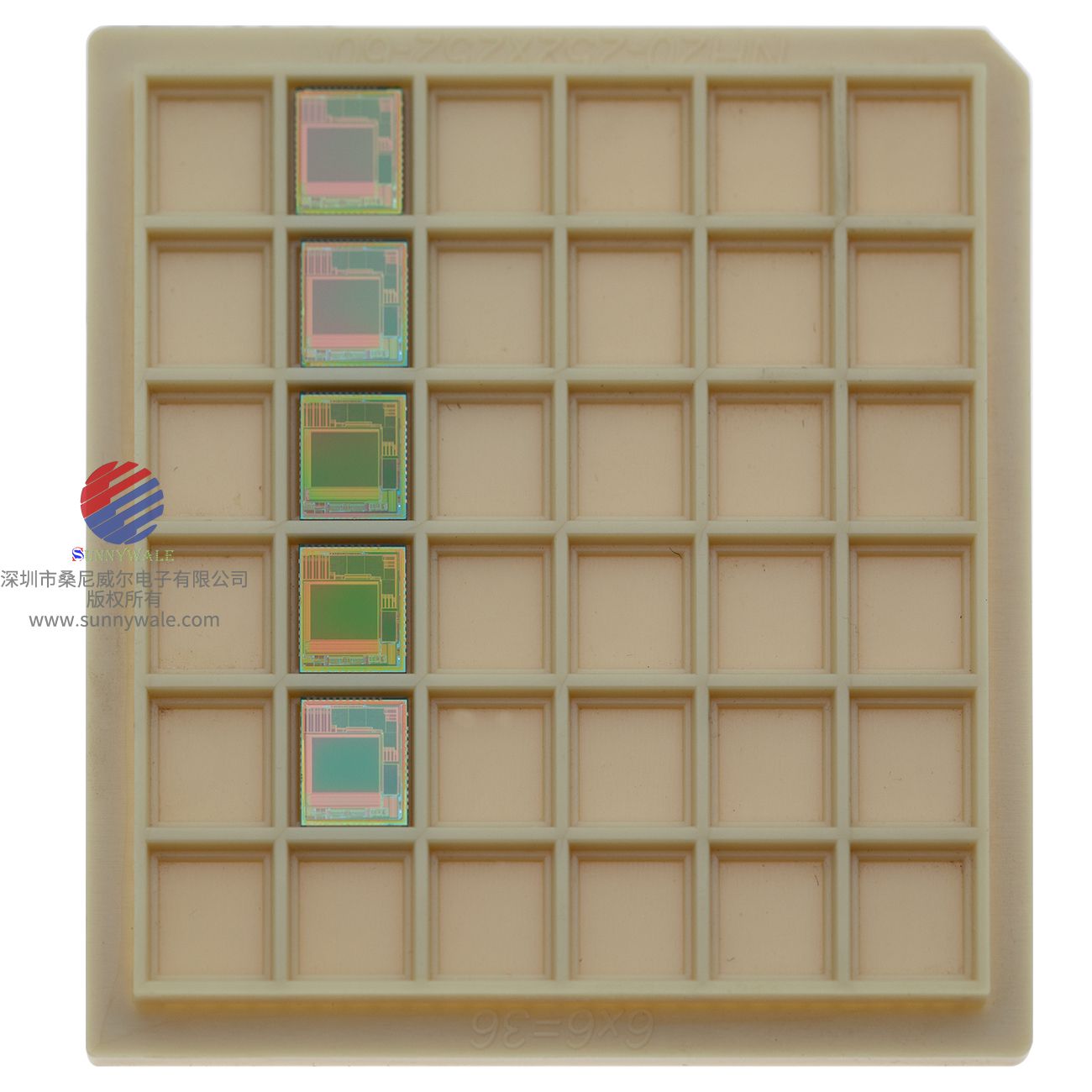

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
