IMX317CQC索尼1/2.5 sensor 8MP 方形像素cmos 高清4K@30fps 运动相机行车记录仪图像传感器，MIPI接口sensor，CSI-2高速串行接口
IMX317CQC，索尼1/2.5 sensor，8MP 方形像素cmos，高清4K@30fps，运动相机行车记录仪图像传感器，MIPI接口sensor，CSI-2高速串行接口
描述
IMX317CQC是一款对角线7.20 mm(类型1/2.5")CMOS图像传感器，具有彩色方形像素阵列和大约8.51 M有效像素。12位数字输出可以输出约8.51 M有效像素的高清晰度信号，用于拍摄静止图像。它还具有模拟2.8 V，数字1.2 V和1.8 V三种电源电压的I/O接口，实现低功耗。通过水平和垂直相加和子采样，实现了拍摄高速高清运动图像的12位数字输出。该传感器具有高灵敏度，低暗电流，可变存储时间的电子快门功能。
此外，本产品专为消费者使用数码相机和消费者使用摄像机而设计。当将此用于其他应用时，索尼半导体解决方案公司不保证产品的质量和可靠性。因此，除了消费者使用数码相机和消费者使用摄像机外，不要将其用于其他应用程序。
此外，由于这是一个标准产品，因此不支持单独的规范更改。
特性
◆ CMOS有源像素型像素
◆ 输入时钟频率6 ~ 27 MHz (CSI-2)， 12/24/36/72 MHz (Sub-LVDS)
◆ 支持MIPI规格(CSI-2高速串行接口)和Sub-LVDS
◆ 全像素扫描模式
多种读出模式(*读数模式的分频/次采样细节请参阅数据表。)
◆ 灵敏度高，暗电流小，无污迹，抗晕开特性好
◆ 垂直、水平任意裁剪功能
◆ 变速快门功能(最小单位:1个水平周期)
◆ 功耗低
◆ 数字重叠高动态范围(dolhdr)功能
◆ 片上H驱动、V驱动和串行通信电路
◆ 片上CDS/PGA:增益+27 dB(步距0.1 dB)
◆ 片上10位/12位A/D转换
◆ 片上R、G、B基色马赛克滤光片
◆ 支持全像素同步复位
◆ 92针高精度陶瓷封装
设备结构
◆ CMOS图像传感器
◆ 图像尺寸对角线7.20 mm(类型1/2.5)
◆ 总像素数约3864 (H) × 2218 (V)。857万像素
◆ 有效像素数约为3864 (H) × 2202 (V)。851万像素
◆ 活动像素数约3864 (H) × 2196 (V)。8.49 M像素对角线7.20 mm
◆ 推荐记录像素3840 (H) × 2160 (V) 8.29 M像素宽高比16:9
◆ 芯片尺寸8.365 mm(高)× 6.615 mm(宽)(含划线区)
◆ 单胞尺寸1.62 μm (H) × 1.62 μm (V)
◆ Optical black Horizontal (H) direction: Front 0 pixel, Rear 0 pixel
Vertical (V) direction: Front 16 pixels, Rear 0 pixel

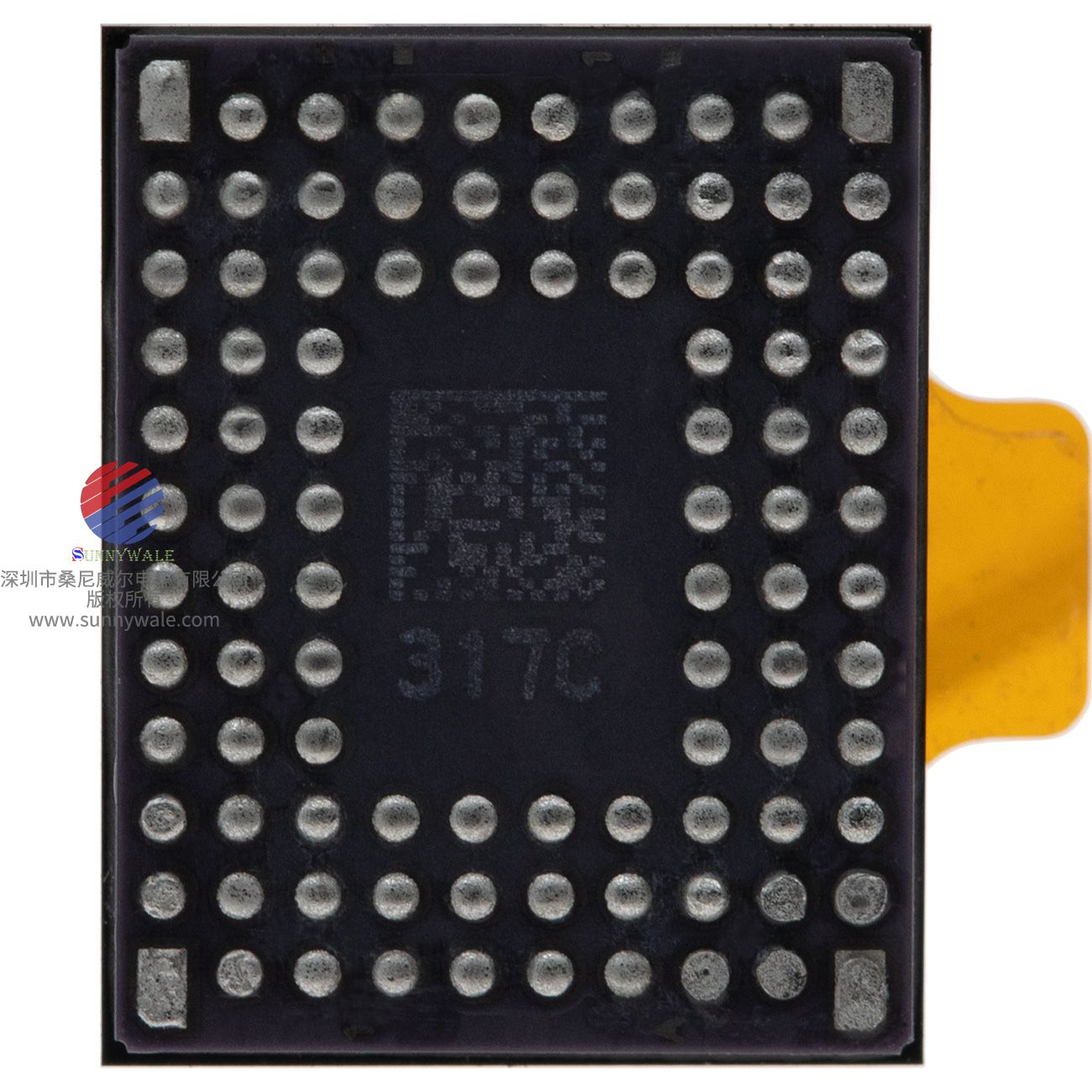

◆ Package 92 pin LGA
Basic Drive Mode
Drive mode Number of recording pixels Max frame rate [frame/s] Output data bit length [bit]
CSI-2 Sub-LVDS
Readout mode 0 3840 (H) × 2160 (V) approx. 8.29 M pixels 32.81 32.73 12
Readout mode 1 3840 (H) × 2160 (V) approx. 8.29 M pixels 62.52 62.06 10
Readout mode 2 1920 (H) × 1080 (V) approx. 2.07 M pixels 65.82 65.61 12
Readout mode 3 1920 (H) × 1080 (V) approx. 2.07 M pixels 124.80 124.40 10
Readout mode 4 1920 (H) × 1080 (V) approx. 2.07 M pixels 124.80 124.40 10
Readout mode 5 1280 (H) × 720 (V) approx. 0.92 M pixels 185.73 184.86 10
Readout mode 6 1280 (H) × 540 (V) approx. 0.69 M pixels 249.26 247.70 10

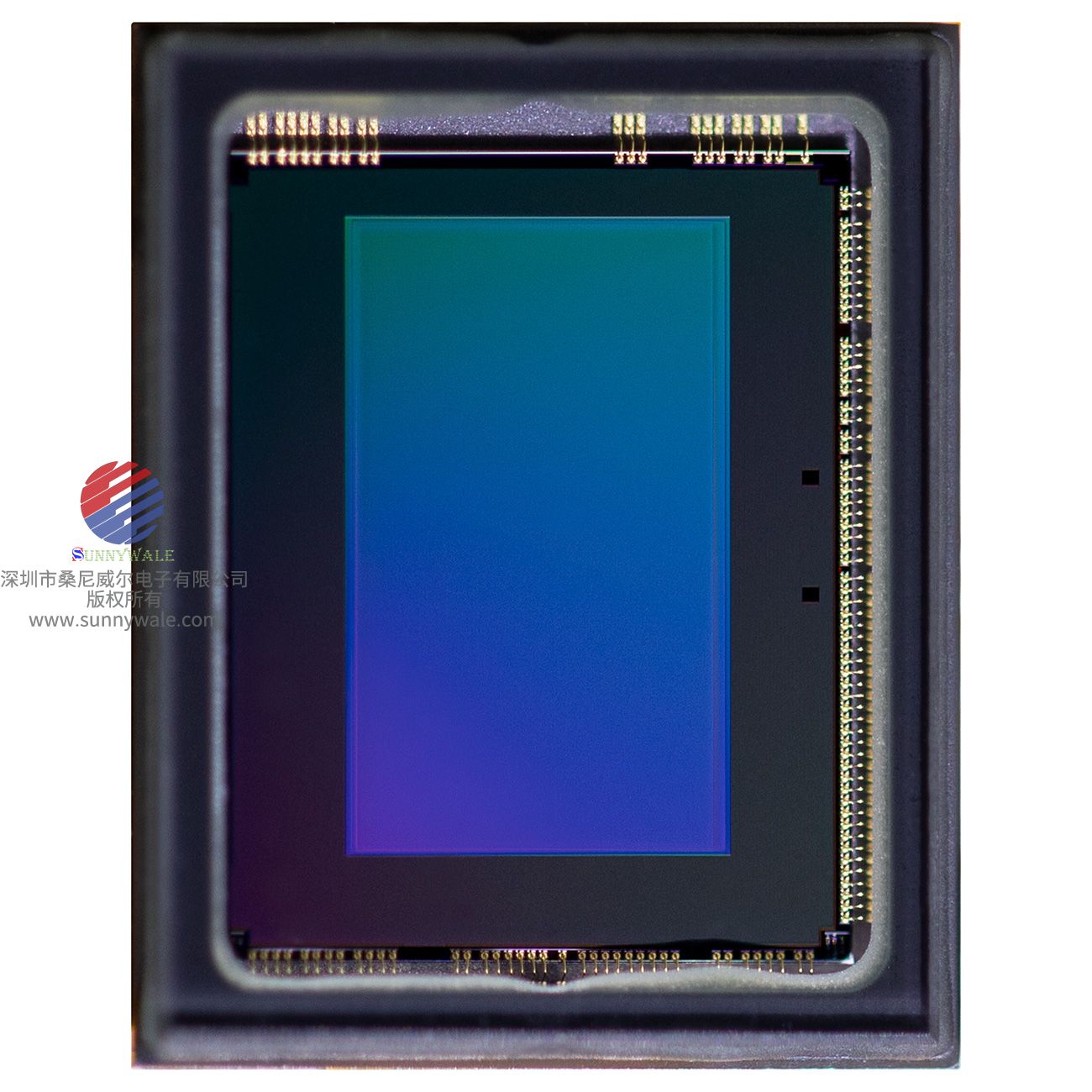

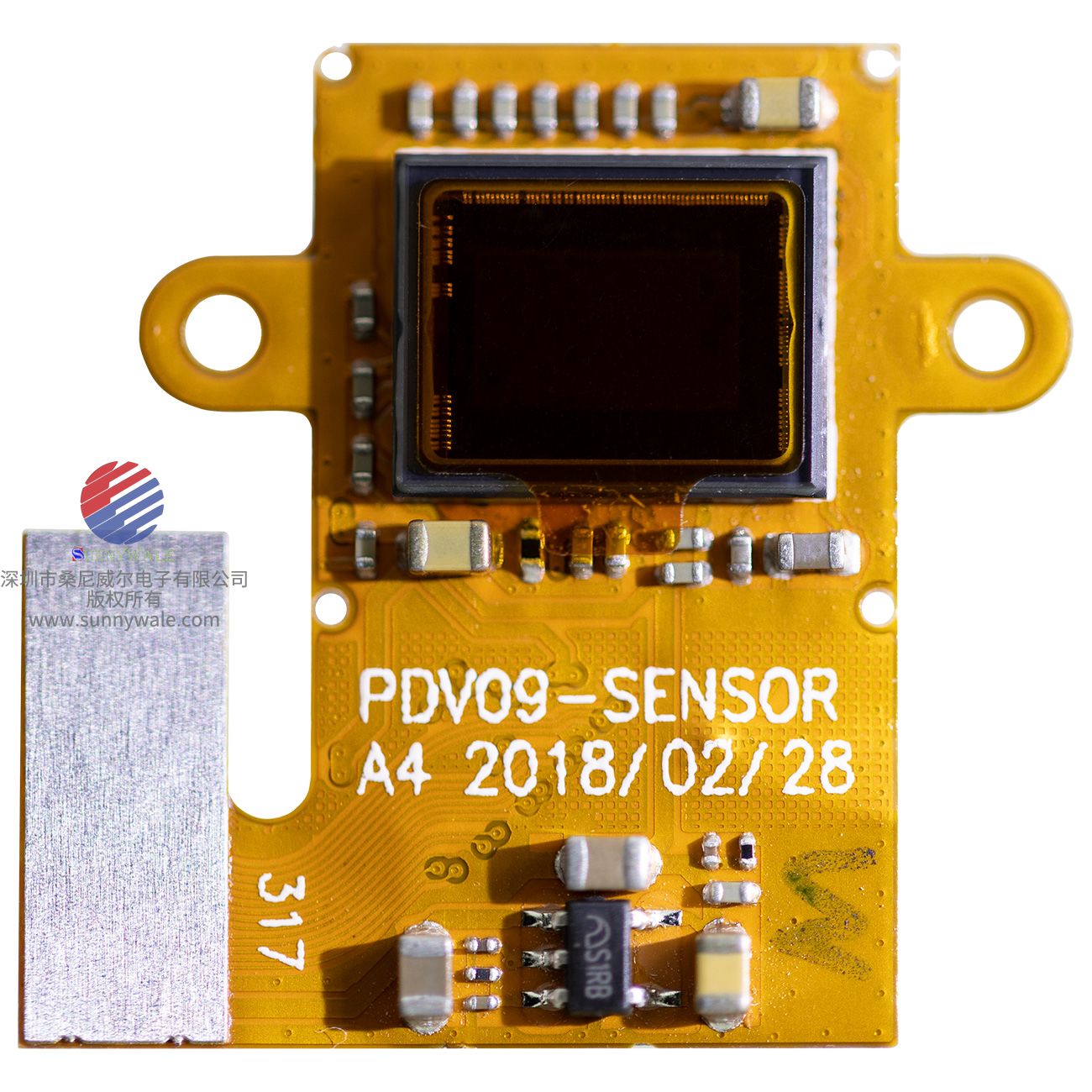

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
