IMX147LQT索尼SONY 1/2.3" 12bit， 20MP拍照像素，9MP 4K@60fps视频输出数码相机CMOS图像传感器
2023-05-27 16:55:41
点击购买

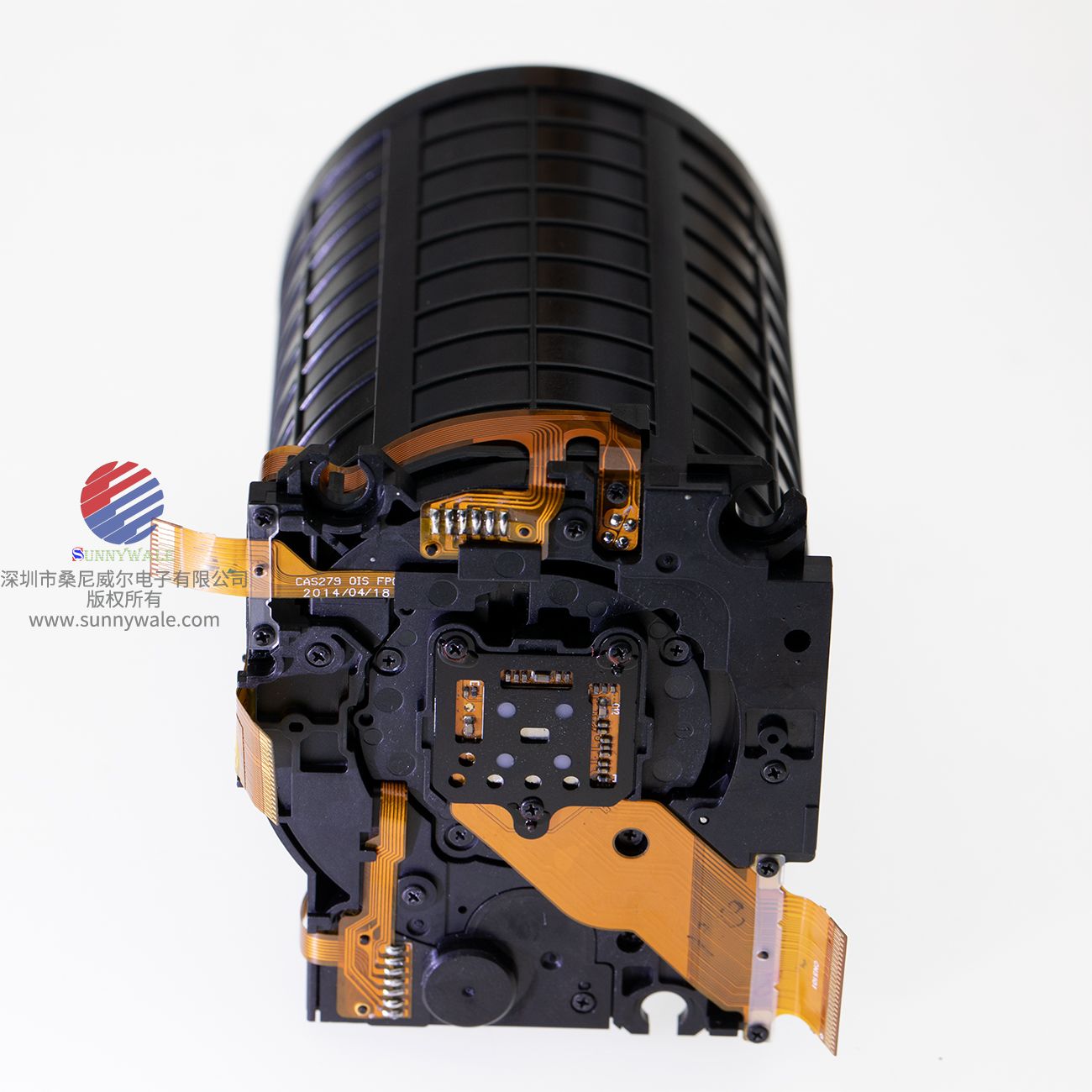

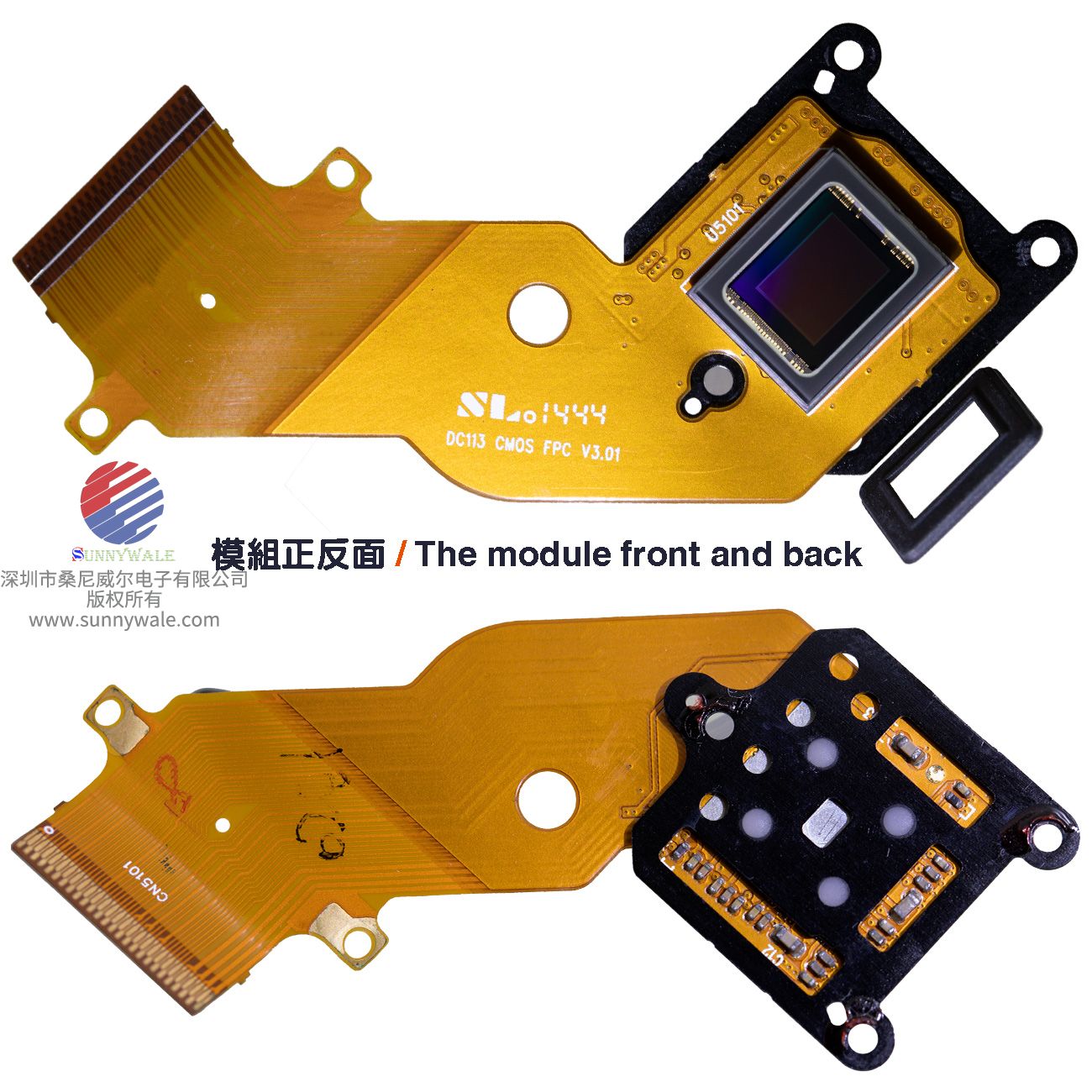

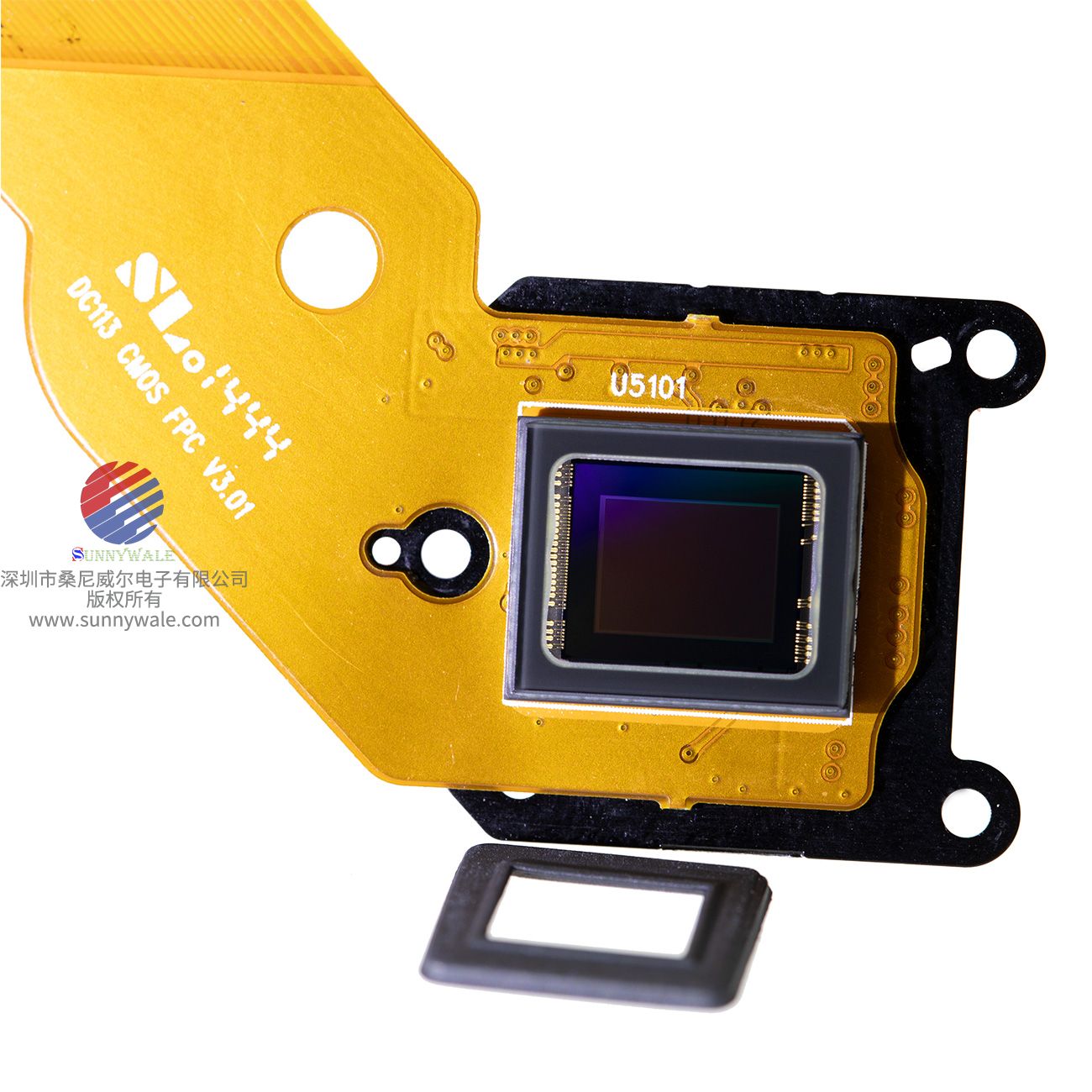

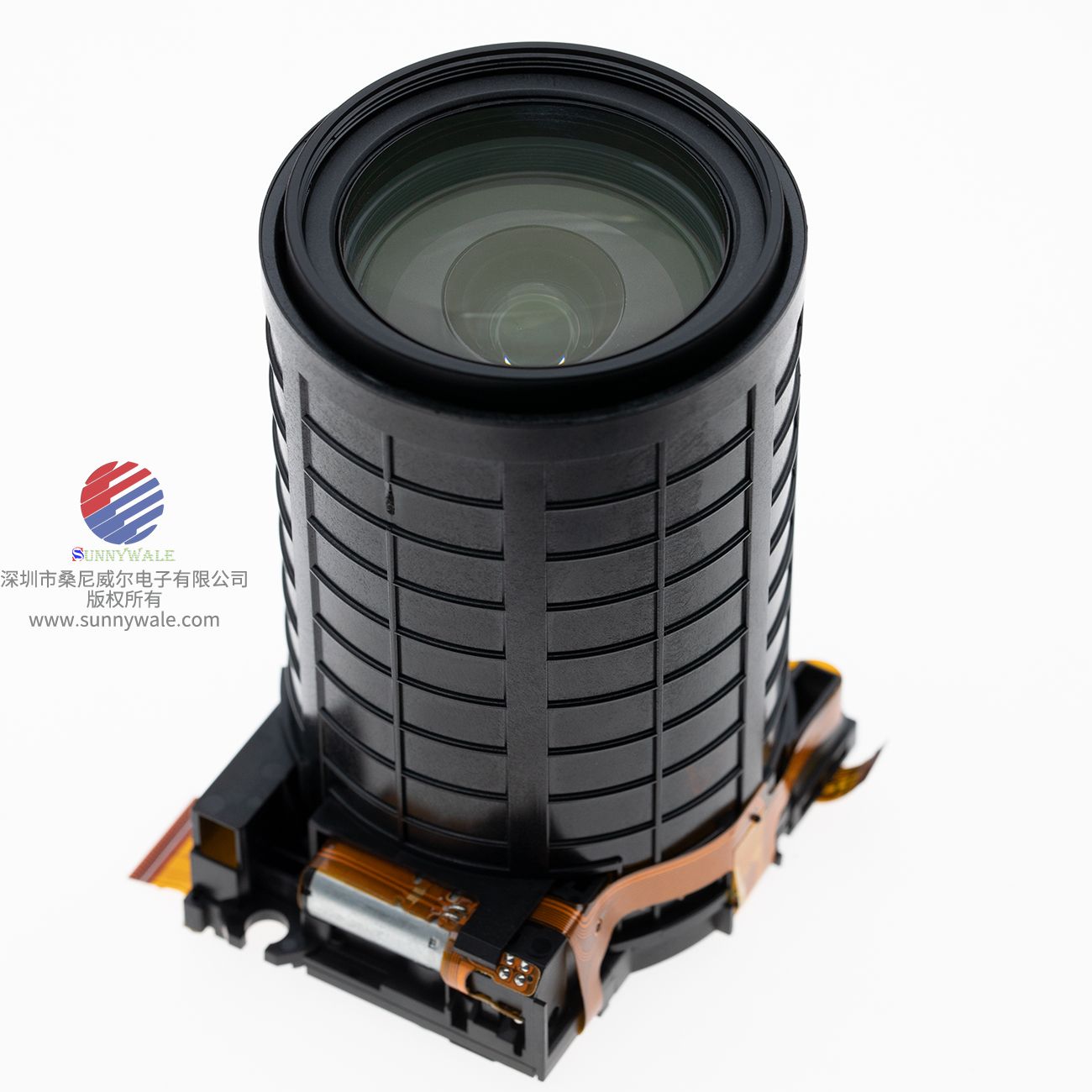

291P P54040274镜头组件总成，自动变焦镜头组件，DC113 CMOS FPC，U5101，IMX147LQT，索尼SONY， 1/2.3，1/3.2，12bit， 20MP拍照像素，9MP， 4K@60fps视频输出，数码相机CMOS图像传感器
描述
IMX147LQT是一个对角线7.82毫米(类型1/2.3)CMOS图像传感器，具有彩色方形像素阵列和大约20.68 M有效像素。12位数字输出，可输出约20.68 M有效像素的高清晰度信号，用于拍摄静止图像。此外，该传感器能够输出视频有效约9.03 M有效像素(宽高比约为17:9)的信号，以59.94帧/秒的10位数字输出格式和47.95帧/秒的12位数字输出格式进行水平和垂直裁剪，用于高清运动图像。通过水平和垂直相加和子采样，实现了拍摄高速高清运动图像的12位数字输出。该传感器具有高灵敏度，低暗电流，可变存储时间的电子快门功能。
此外，本产品专为消费者使用数码相机和消费者使用摄像机而设计。当将此用于其他应用时，索尼半导体解决方案公司不保证产品的质量和可靠性。因此，除了消费者使用数码相机和消费者使用摄像机外，不要将其用于其他应用程序。
此外，由于这是一个标准产品，因此不支持单独的规范更改。
特性
◆ CMOS有源像素型像素
◆ 输入时钟频率72mhz
◆ 全像素扫描模式
多种读出模式(*)
◆ 灵敏度高，暗电流小，无污迹，抗晕开特性好
◆ 变速快门功能(最小单位:1个水平同步信号周期(1XHS))
◆ 功耗低
◆ 片上H驱动、V驱动和串行通信电路
◆ 片上CDS/PGA:增益+24 dB(步距0.1 dB)
◆ 片上10位/12位A/D转换
◆ 片上R、G、B基色马赛克滤光片
◆ 支持全像素同步复位(配合机械快门使用)
◆ 98针高精度陶瓷封装
设备结构
◆ CMOS图像传感器
◆ 图像尺寸对角线7.82 mm(型号1/2.3)
◆ 总像素数约5352 (H) × 3950 (V) 21.14 M像素
◆ 有效像素数
-约1/2.3型20.68 M像素，使用5256 (H) × 3934 (V)约 20.68万像素
-约1/3.2型9.03 M像素，使用4152 (H) × 2174 (V)约 9.03 M像素
◆ 活动像素数
-约1/2.3型20.68 M像素，使用5208 (H) × 3924 (V)约 20.44万像素，对角线7.82毫米
-约1/3.2型9.03 M像素，使用4120 (H) × 2168 (V)约 8.93 M像素，对角线5.59 mm
◆ 推荐记录像素数
-约1/2.3型20.68 M像素，使用5184 (H) × 3888 (V)约 20.16万像素，宽高比4:3
-约1/3.2型9.03 M像素，使用4096 (H) × 2160 (V)约 885万像素，宽高比17:9
◆ 芯片尺寸8.740 mm (H) × 7.671 mm (V)
◆ 像元尺寸1.20 μm (H) × 1.20 μm (V)
◆ 光学黑色水平(H)方向:前48像素，后0像素
垂直(V)方向:前16像素，后0像素
◆ 封装：98针LGA
以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
