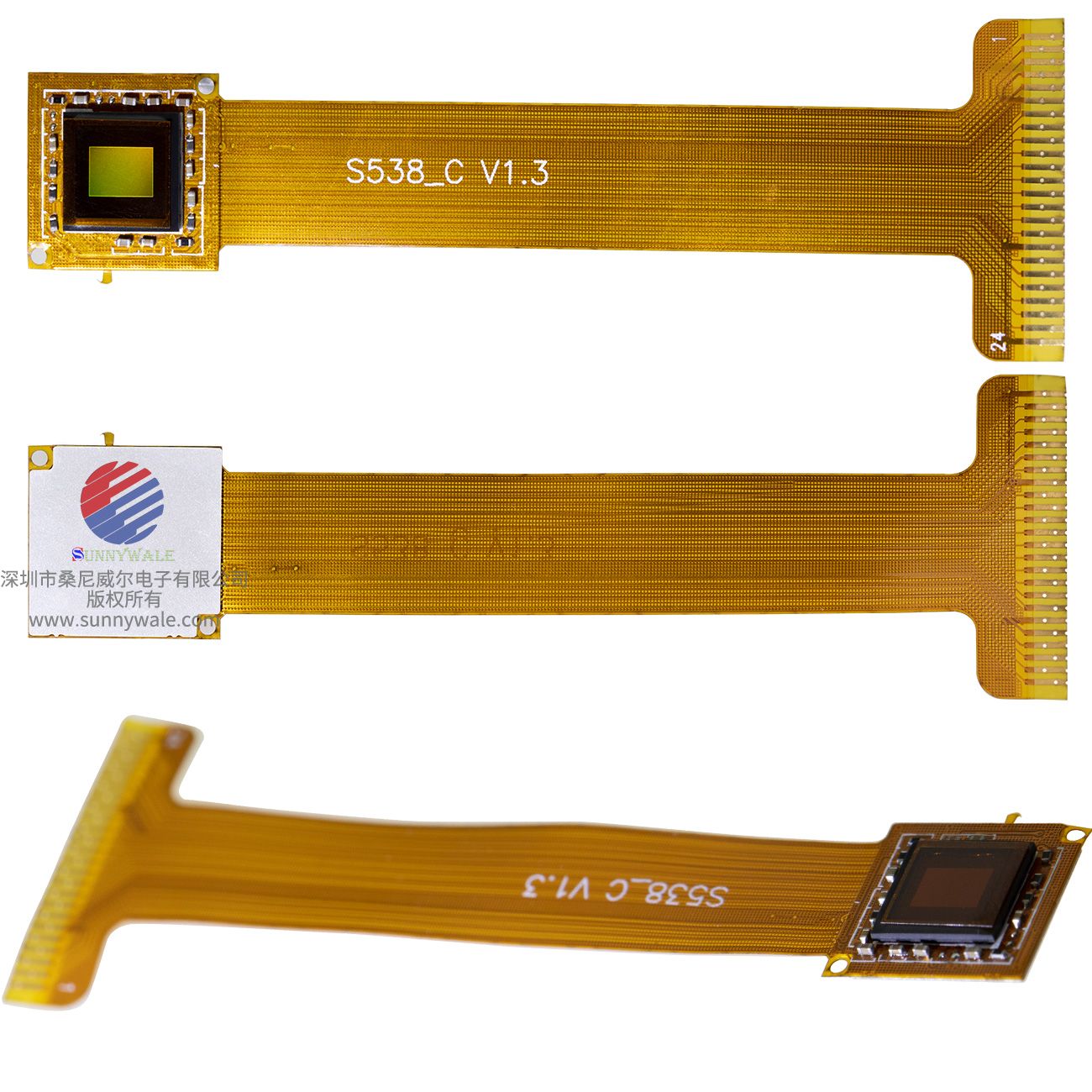

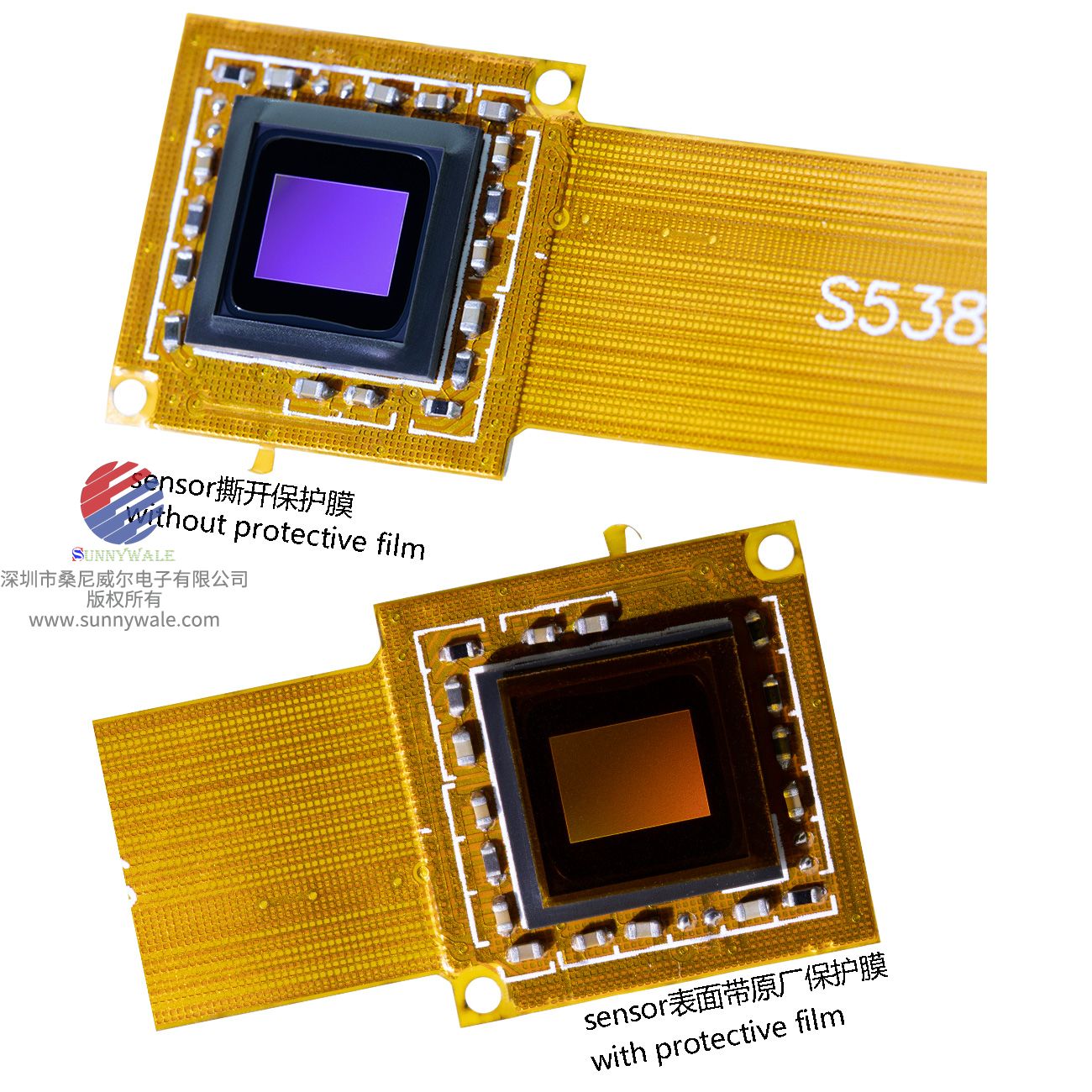

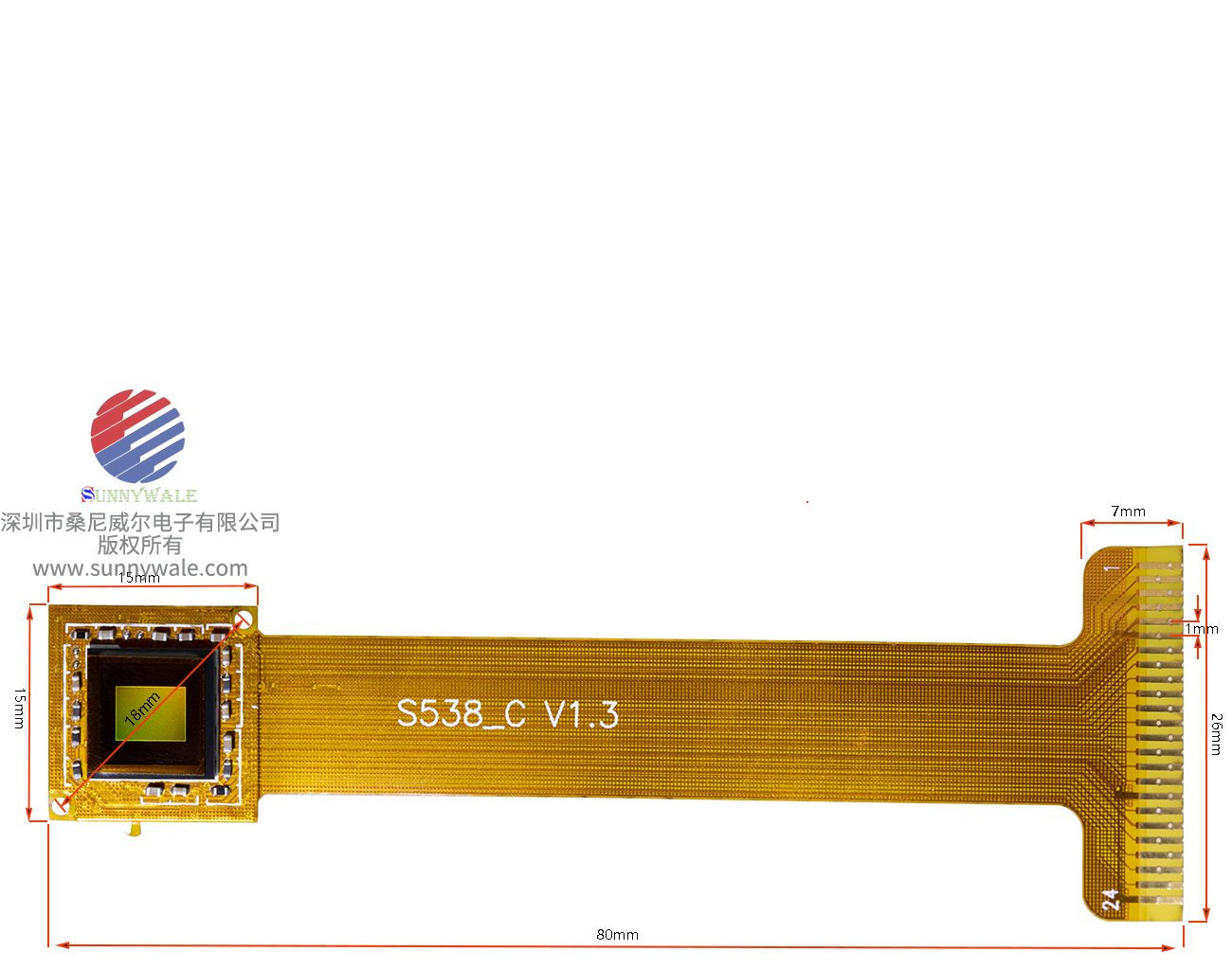

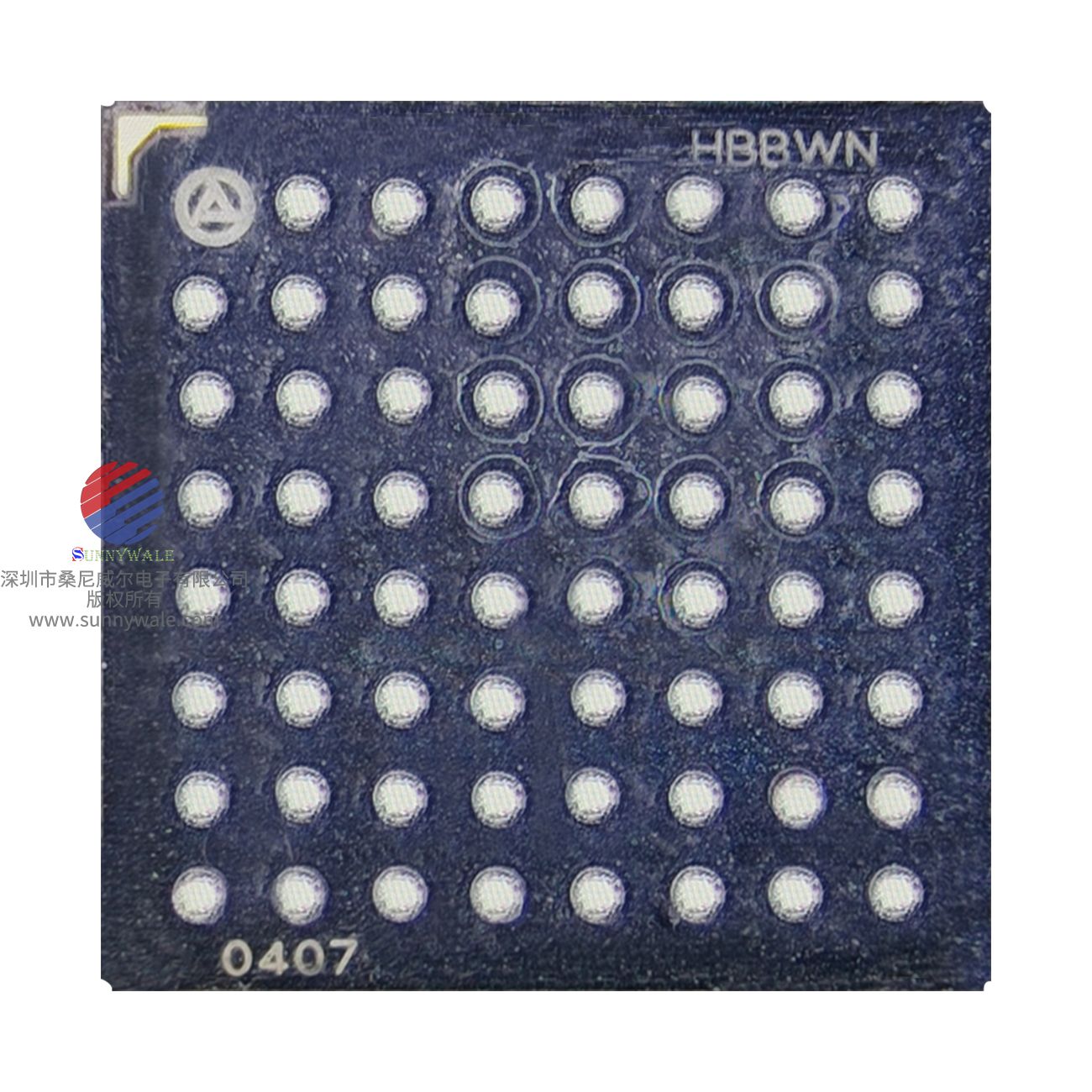

一般的描述

 ● 安森美半导体MT9M021/MT9M031可以在其默认模式下工作，也可以根据帧大小、曝光、增益和其他参数进行编程。默认模式输出是每秒 45帧(fps)的全分辨率图像。它输出12位原始数据，使用并行或串行(HiSPi)输出端口。设备可以在视频(主)模式或帧触发模式下操作。

 ●FRAME_VALID和LINE_VALID信号在专用引脚上输出，以及同步的像素时钟。一个专用的闪光引脚可以编程来控制外部LED或闪光曝光照明。

 ● MT9M021/MT9M031包括额外的功能，允许特定的应用程序调整:窗口，可调的自动曝光控制，自动黑电平校正，板载温度传感器，以及行跳和数字分箱模式。

 ●该传感器设计用于宽温度范围(-30°C至+70°C)。



功能概述

 ● MT9M021/MT9M031是一种逐行扫描传感器，以恒定帧速率生成像素数据流。它使用片上锁相环(PLL)，可以选择启用该锁相环，从运行在6到50 MHz之间的单个主输入时钟生成所有内部时钟。最大输出像素率为74.25 Mp/s，对应的时钟频率为74.25 MHz。图1显示了传感 器的框图。

 ● 用户与传感器的交互是通过双线串行总线进行的，该总线与阵列控制、模拟信号链、数字信号链进行通信。传感器的核心是一个120万像素的有源像素传感器阵列。MT9M021/MT9M031具有全局快门技术，可准确捕捉运动图像。整个阵列的曝光是通过寄存器设置的积分时间来控制的。所有行在读出前同时整合光。一旦一行被读取，来自列的数据通过模拟信号链(提供偏移校正和增益)进行排序，然后通过模数转换器(ADC)。ADC的输出是数组中每个像素的12位值。ADC输出通过数字处理信号链(提供进一步的数据路径校正并应用数字增益)。像素数据以高达74.25 Mp/s的速率输出，与帧和线同步信号并行。



功能概述

    MT9M021/MT9M031全局传感器快门具有广泛的功能阵列，以增强功能和增加多功能性。以下是功能摘要。请参阅MT9M021/MT9M031 开发人员指南，了解详细的功能描述、注册设置以及调优指南和建议。



 ● 工作模式

    MT9M021/MT9M031工作在主(视频)，触发(单帧)，或自动触发模式。在主模式下，传感器产生积分和读出时序。在触发模式下，它接受外部触发开始曝光，然后生成曝光和读出定时。曝光时间是通过双线串行接口编程的两种模式。

注意:触发模式与HiSPi接口不兼容。



 ● 窗口控制

    可配置的窗口大小和消隐时间允许广泛的分辨率和帧速率。支持数字分仓和跳绳模式，以及垂直和水平镜像操作。



● 上下文切换

    上下文切换可用于在两组寄存器值之间快速切换。请参阅MT9M021/MT9M031开发人员指南，了解一套完整的上下文可切换寄存器。



 ● 获得

    MT9M021/MT9M031全局快门传感器可以配置为高达8倍的模拟增益和高达8倍的数字增益。



 ● 自动曝光控制

    集成的自动曝光控制可用于确保每隔一帧计算和更新曝光和增益的最佳设置。有关详细信息，请参阅MT9M021/MT9M031开发人员指南。



 ● HiSPi

    MT9M021/MT9M031全局快门图像传感器支持安森美半导体高速串行像素接口的流化sp或封装sp协议的两个或三个通道。



 ● 锁相环

    片上锁相环提供了参考时钟的灵活性，并支持扩频源，以提高EMI性能。



 ● 重置

    MT9M021/MT9M031可以通过寄存器写入或专用输入引脚复位。



 ● 输出使能

    MT9M021/MT9M031输出引脚可以使用专用的输出使能引脚进行三态。



 ● 温度传感器

 ● 黑电平校正

 ● 排噪校正

 ● 列校正



 ● 测试模式

    为了调试目的，可以启用几个测试模式。这些包括纯色、色条、渐灰和行走的15秒测试模式。
