LUX13HS 鲁西玛LUXIMA (TM) LUX13HSv3图像传感器是一款100万像素3,500+Fps全局快门曝光CMOS数字传感器，高帧率大像元低像素，专为高速机器视觉、3D扫描、运动分
LUX13HS 鲁西玛LUXIMA (TM) LUX13HSv3图像传感器是一款100万像素3,500+Fps全局快门曝光CMOS数字传感器，高帧率大像元低像素，专为高速机器视觉、3D扫描、运动分析，工业相机开发。低噪声像素与CDS基于专利浮动存储门技术。
LUX13HSV3 鲁西玛，LUXIMA， LUX13HS,图像传感器，100万像素3500帧，全局快门曝光CMOS，专为高速机器视觉、3D扫描、运动分析，工业相机，低噪声像素与CDS，基于专利浮动存储门技术，高帧率高像素大像元CMOS
主要参数
光学格式：4/3”
主动分辨率：1280 x 864像素
像素：13.7 um间距7T快门像素带CDS
满井/读噪声：20000 e-/ 14e-
响应度：25V/Lux-s @ 550nm
QE：>45% @ 550nm
转换增益：75 uV/e-
DSNU：4 mV r.m.s。
PRNU：< 1.5%
快门效率：99.9%
标称帧速率：
3500帧/秒@ 1280 x 864
4000帧/ s@720p
9000帧/秒@1184 x 384
列并行ADC：10b
数据输出:
80 LVDS端口@540MHz为10-b输出
64个LVDS端口用于8-b输出
多路输出选项:YES, 2:1 (40 LVDS端口@10b @ 2500 Fps max)
开窗:4行量Y随机访问;X min = 1184列，较小的Xwin数据跳过
时钟频率：133mhz
电源：3.3V模拟，1.8V数字
功耗：2W @ 3500Fps全分辨率
封装:

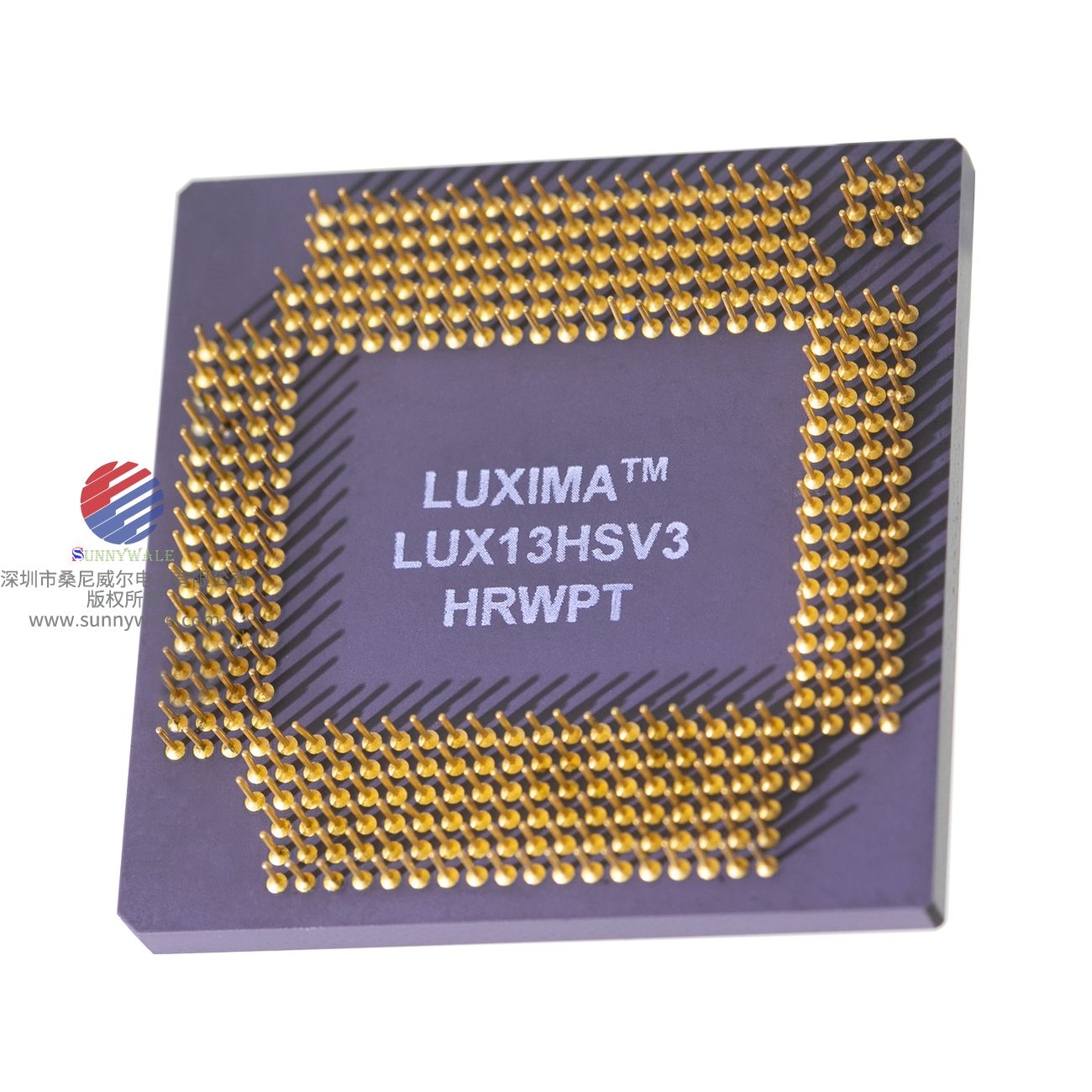

352针uPGA, 36mm尺寸（本公司现货）
344针uPGA, 30mm尺寸
236针uPGA 30mm;多路输出
色彩滤镜：RGB或单色

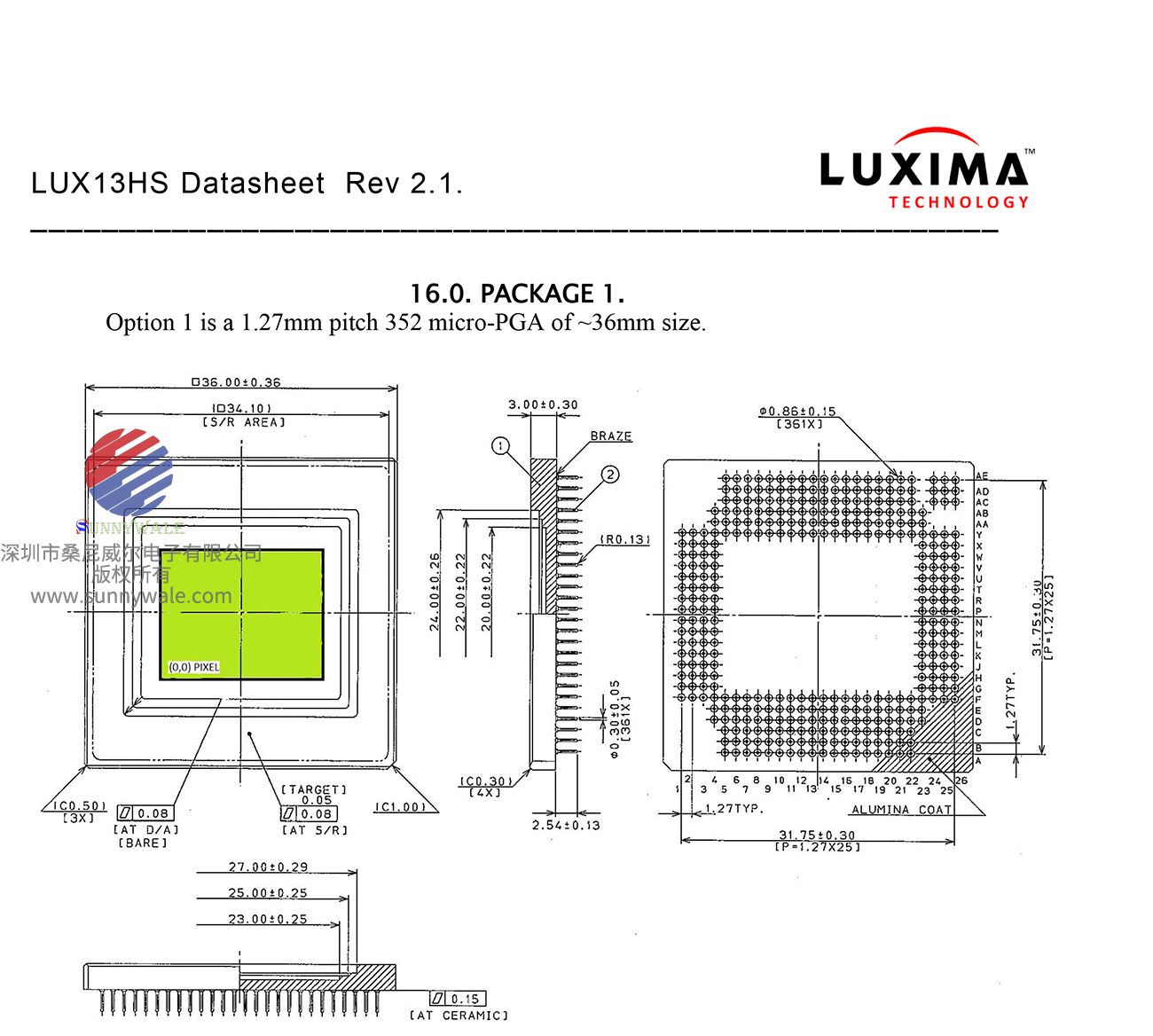

Datasheet 图12(封装图). LUX13HS 采用 352 微型 PGA 封装。封装中的芯片位置和像素阵列位置是上下和左右对称的。底部LVDS输出为A-F行。
引脚 AC24-AE26（9 个引脚）是非连接方向引脚。
此图片中未显示：
玻璃厚度 0.8mm
传感器厚度 0.725mm
腔下封装厚度：1.2mm
对于测试插槽，可以尝试使用英特尔移动式 478-479 插槽

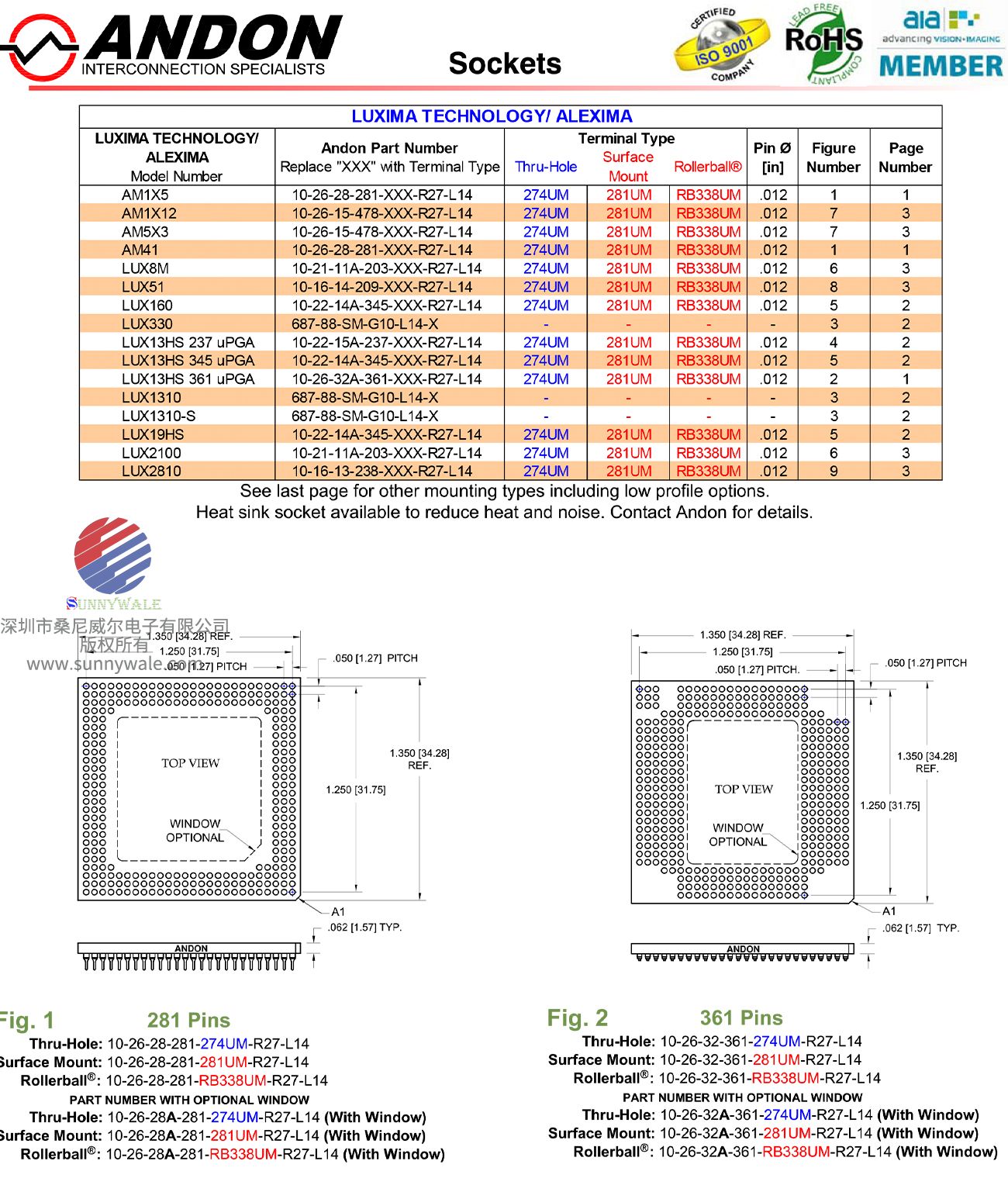

Andon （AEC） 为我们的封装设计了一个穿孔插座。部件号 10-26-32-361-400T4-R27-L14
如果传感器的正面有一个连接到相机外壳的散热器，则更大尺寸封装的优点是更好的冷却效果。
https://www.sunnywale.com/uploadfile/2023/0408/LUX13HS_datasheet_V2.1_Awin.pdf
点击或者复制上面链接到浏览器打开，LUX13HSv3 datasheet PDF file可免费下载

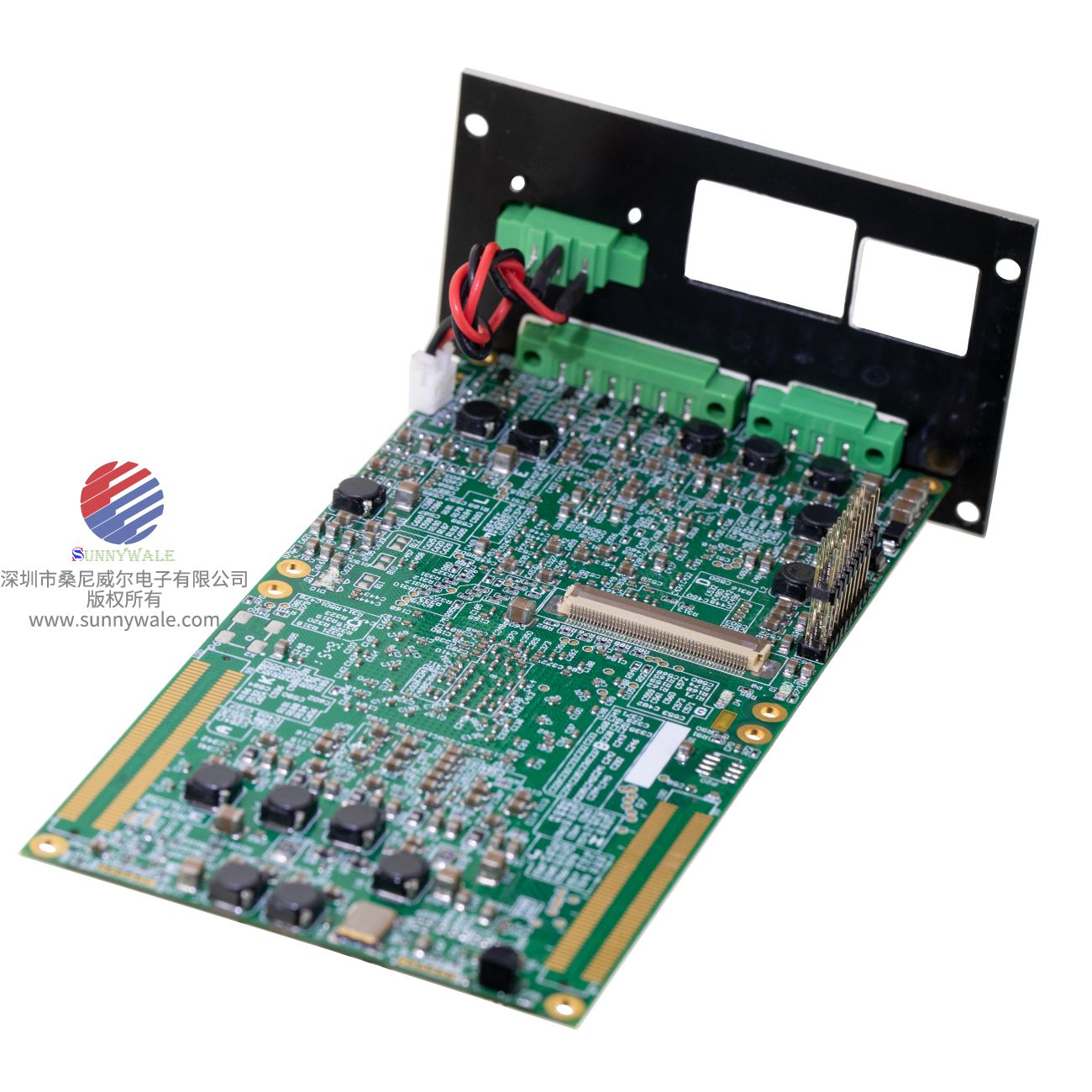

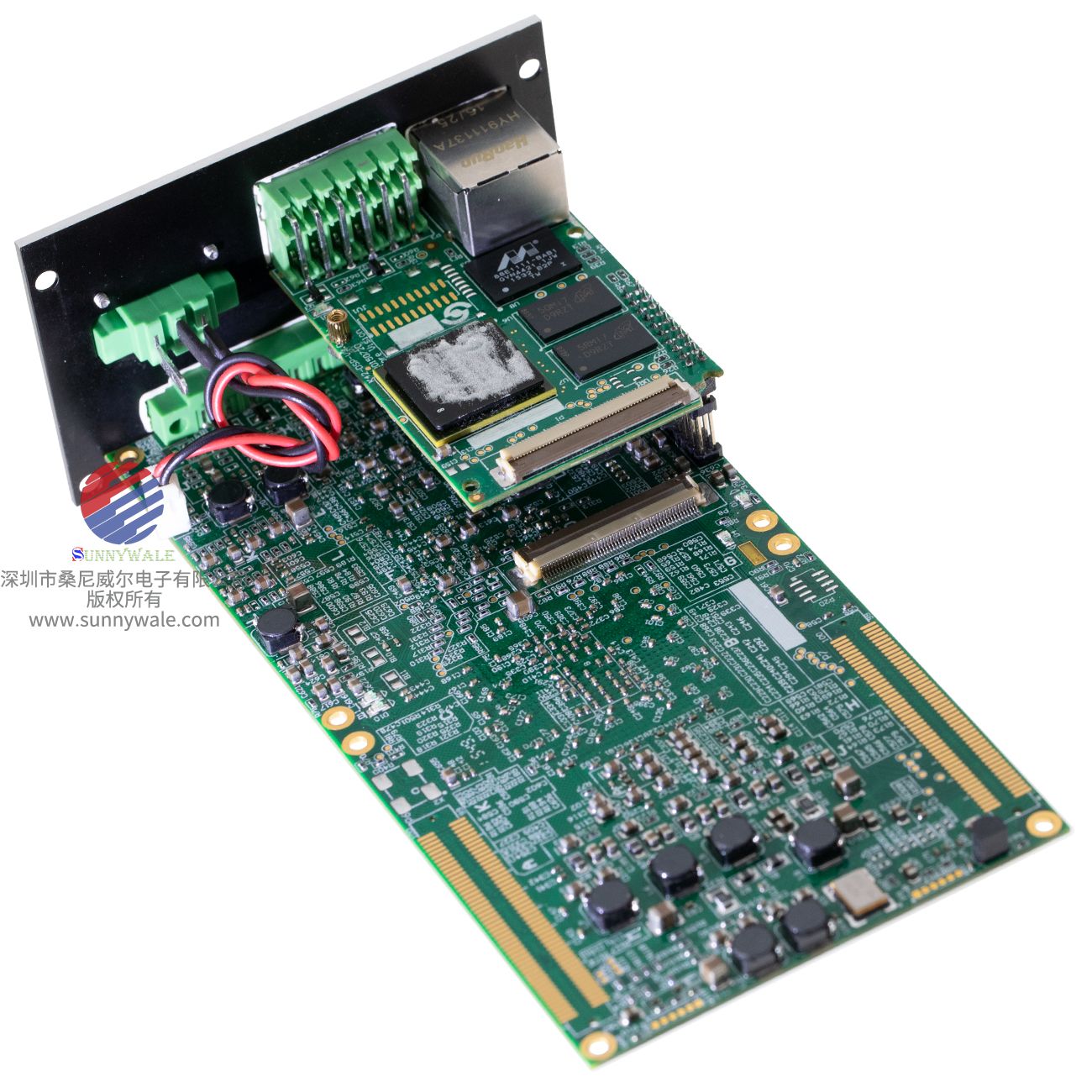

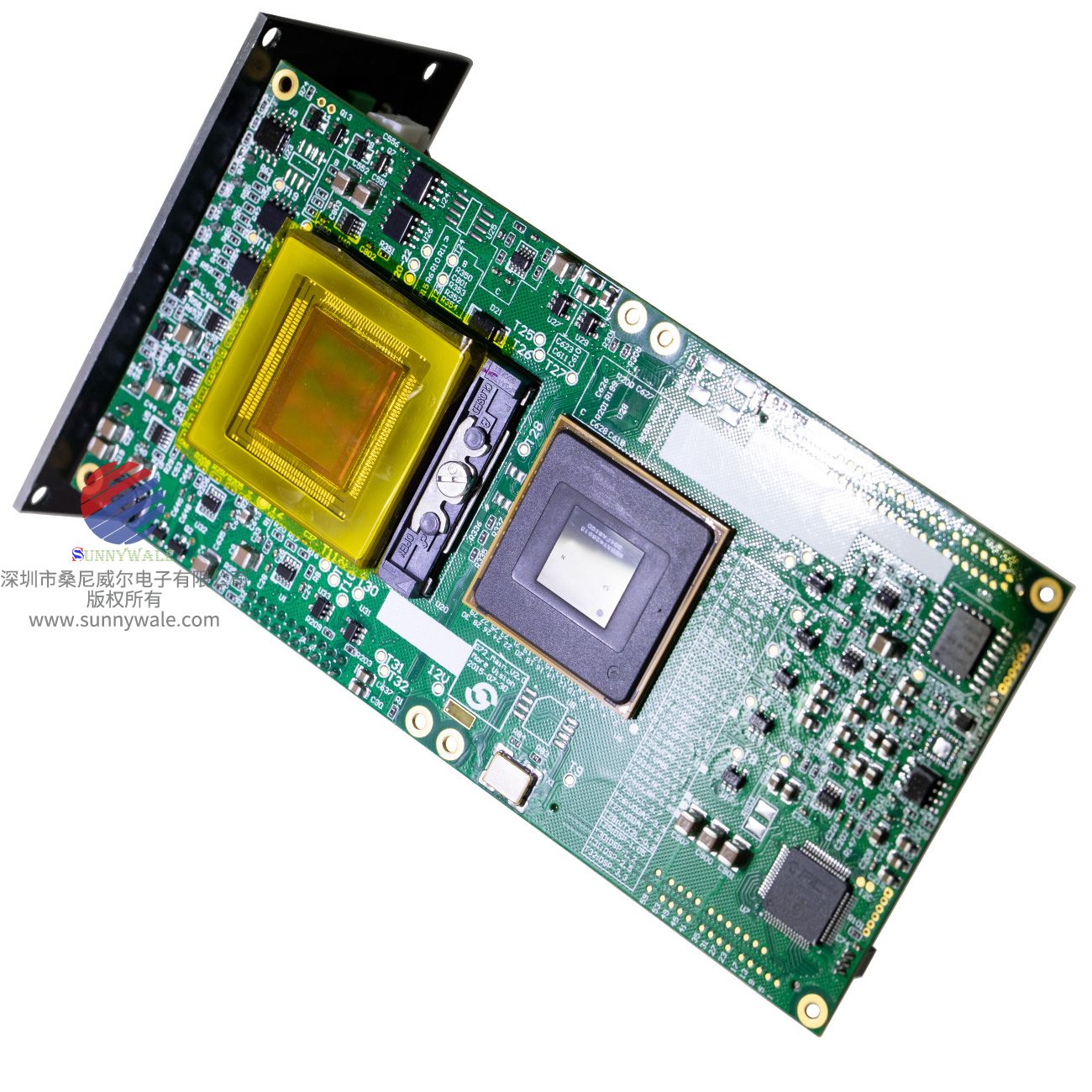

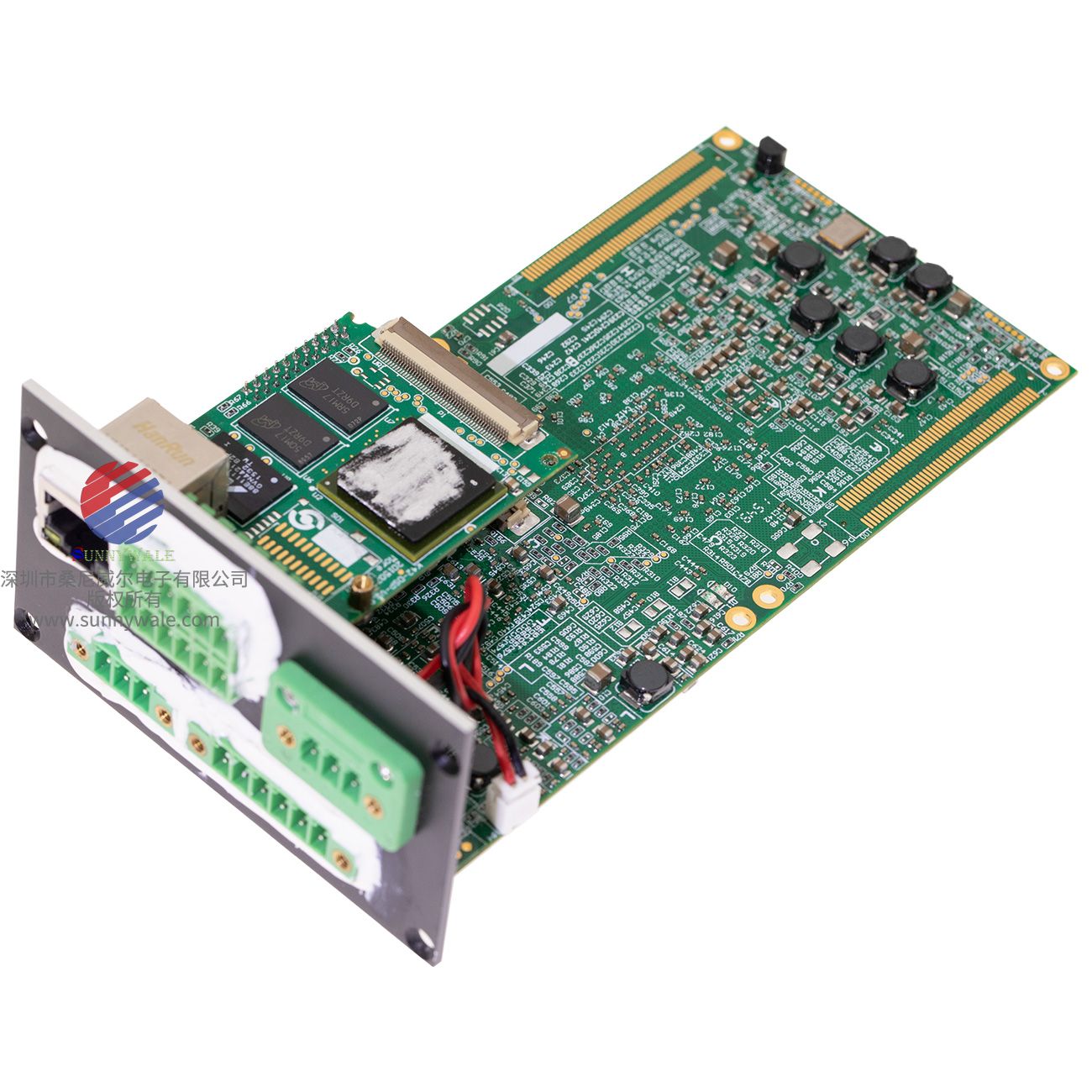

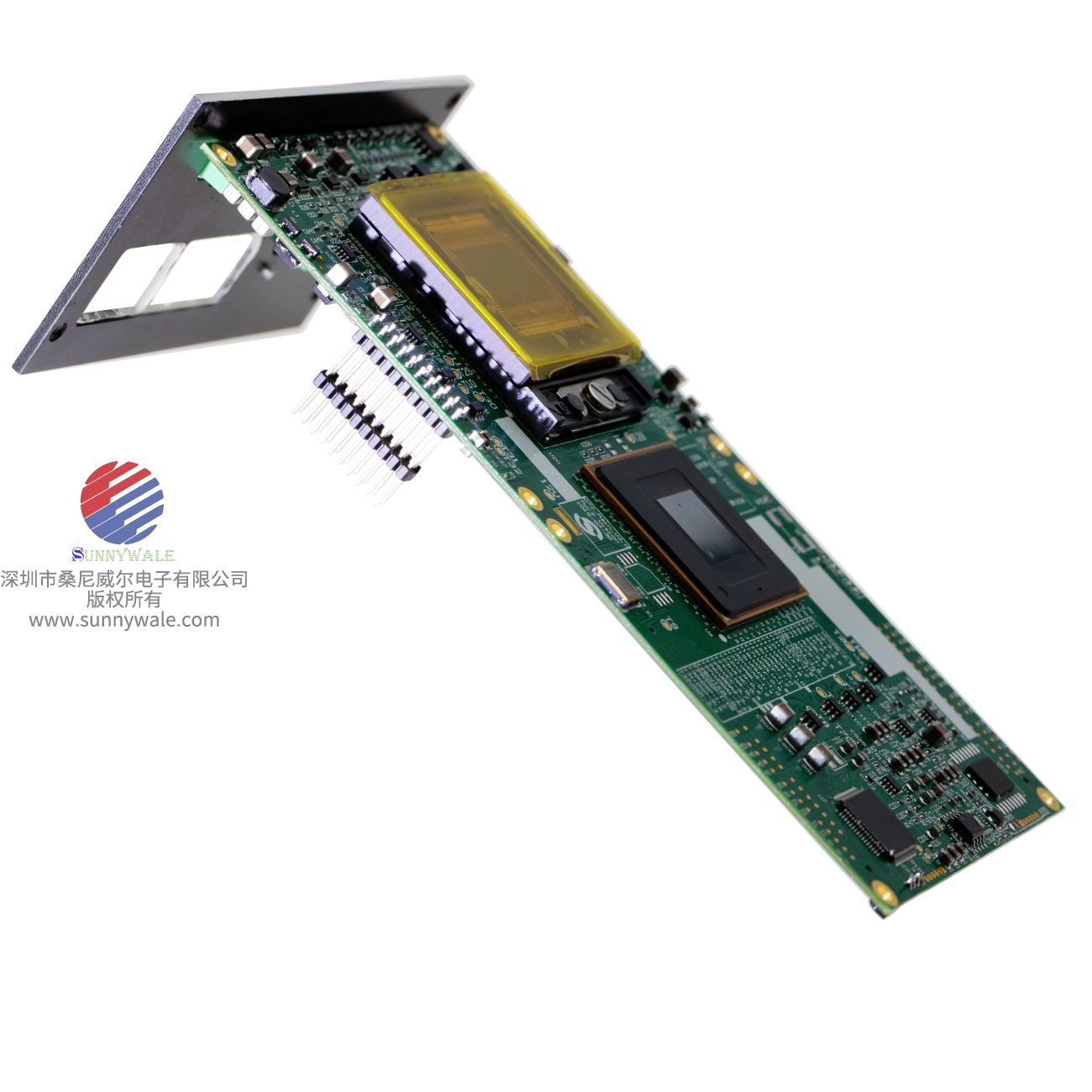

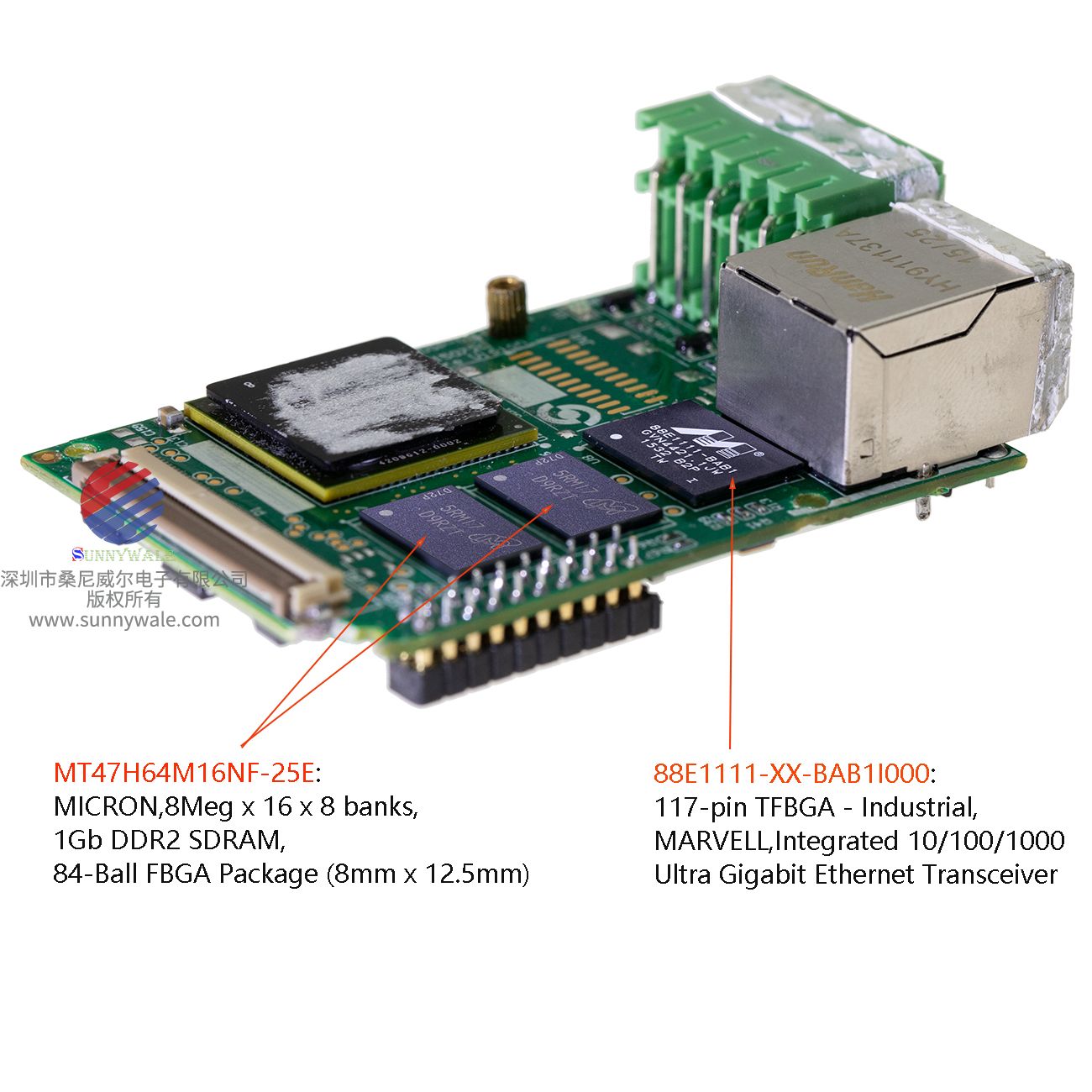

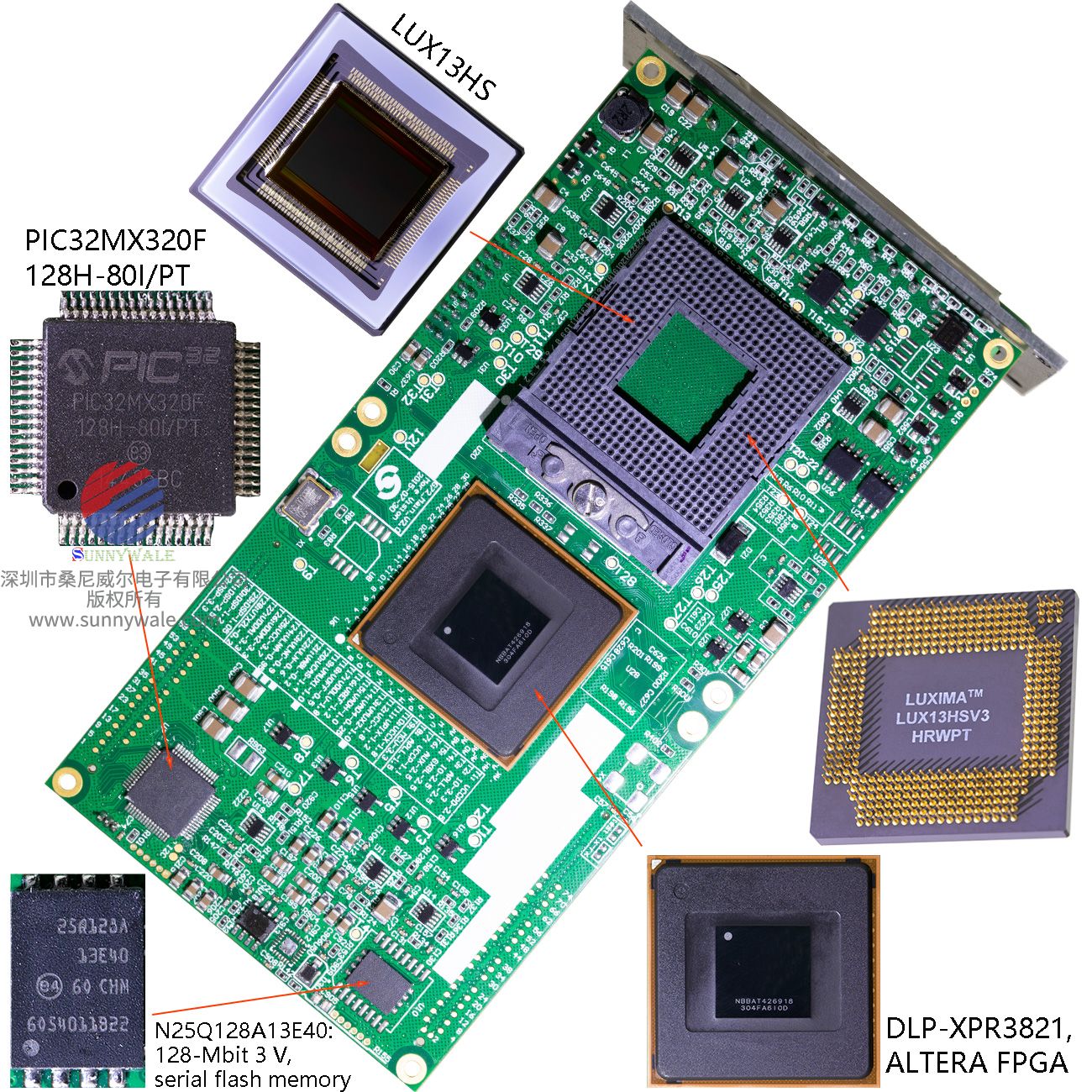

板载IC:
88E1111-XX-BAB1I000: 117-pin TFBGA - Industrial,MARVELL,Integrated 10/100/1000 Ultra Gigabit Ethernet Transceiver
MT47H64M16NF-25E: MICRON,8Meg x 16 x 8 banks,1Gb DDR2 SDRAM,84-Ball FBGA Package (8mm x 12.5mm),
DLP-XPR3821 ,ALTERA FPGA
PIC32MX320F128H-80I/PT: MICROCHIP,(DATASHEET PAGE 213 命名规则)， PT = 64-Lead (10x10x1 mm) TQFP (Thin Quad Flatpack),High-Performance,General Purpose and USB,32-bit Flash Microcontrollers
N25Q128A13E40:128-Mbit 3 V, multiple I/O, 4-Kbyte subsector erase on boot sectors, XiP enabled, serial flash memory with 108 MHz SPI bus interface
https://www.sunnywale.com/uploadfile/2023/0419/N25Q128.PDF
如果你有LUX13HS，当我求购可卖给我， 你有需要可以找我买LUX13HS。
