IMX294CJK SONY索尼10.7MP 4/3" 4K@120fps背照式高动态范围(HDR)图像传感器,适用于低照度安防摄像机或工业相机
2023-04-04 15:04:54
点击购买amazon

IMX294CJK, SONY HDR CMOS,索尼高动态图像传感器,10.7MP, 4/3-inch, 4K@120fps,背照式CMOS,高动态范围(HDR)图像传感器,适用于低照度安防摄像机sensor,高像素高帧率工业相机CMOS
IMX294CJK

索尼公司的IMX294CJK是一款1071万像素、4/3背照式CMOS图像传感器,支持4K.它以120帧/秒的高帧速率提供4K视角的高速电影成像,并在HDR驱动模式下实现60帧/秒的高速成像。该传感器采用248引脚LGA封装,是安防、摄像机和工业应用的理想选择。它配有通用MIPI(CSI-2)接口,并支持与通用ISP(图像信号处理器)连接。

支持4K的高灵敏度4/3型CMOS图像传感器,用于安防摄像头和工业应用

索尼半导体解决方案公司已将 "IMX294CJK "4/3型背照式CMOS图像传感器商业化,其有效像素约为1071万,用于不断扩大的安防摄像头市场。
IMX294CJK "是首款采用4/3型格式的安防摄像机内部图像传感器,实现了以120帧/秒(ADC 10位输出模式)输出4K所需的像素数量。此外,大尺寸像素的使用实现了0.14 lx*1的SNR1,而四拜尔像素结构的使用(见图1)实现了无时差的HDR(高动态范围)功能,使视频成像具有宽动态范围。

支持4/3型4K输出
IMX294CJK采用Type 4/3作为光学尺寸,支持各种输出格式(视角),包括长宽比4:3的10M(3704 x 2778),16:9的UHD(3840 x 2160),以及17:9的4096 x 2160。此外,A/D转换器可以根据应用选择10比特、12比特和14比特(表3)。

对于需要低照度性能的安防摄像机市场应用来说是理想的选择(照片2)。

高速电影成像
本产品以120帧/秒的高帧率实现了4K视角的高速电影成像,在HDR驱动模式下还可以实现60帧/秒的高速成像。
此外,使用我们专有的高速串行接口SLVS-EC与高速成像一起,可以用很少的信号线传输图像。该产品还配备了
该产品还配备了一个通用的MIPI(CSI-2)接口。

总像素:10.71 MP

分辨率:3792 (H) x 2824 (V)

水平分辨率[px]:3792

垂直分辨率[px]: 2824

快门类型:滚动快门

传感器尺寸:4/3英寸

图像对角线[mm]:21.89

像素尺寸x [μm]:4.63

像素大小y [μm]:4.63

帧速率[fps]:60 fps

色彩学:RGB(彩色)

接口:MIPI, SLVS-EC(SLVS-EC (2.304 Gbps / Lane)最大8lane, MIPI CSI-2 (1.728 Gpbs / Lane)最大4lane)

位深:12位

制造商:索尼

纵横比:4:3

传感器类型:CMOS

保护膜:有的

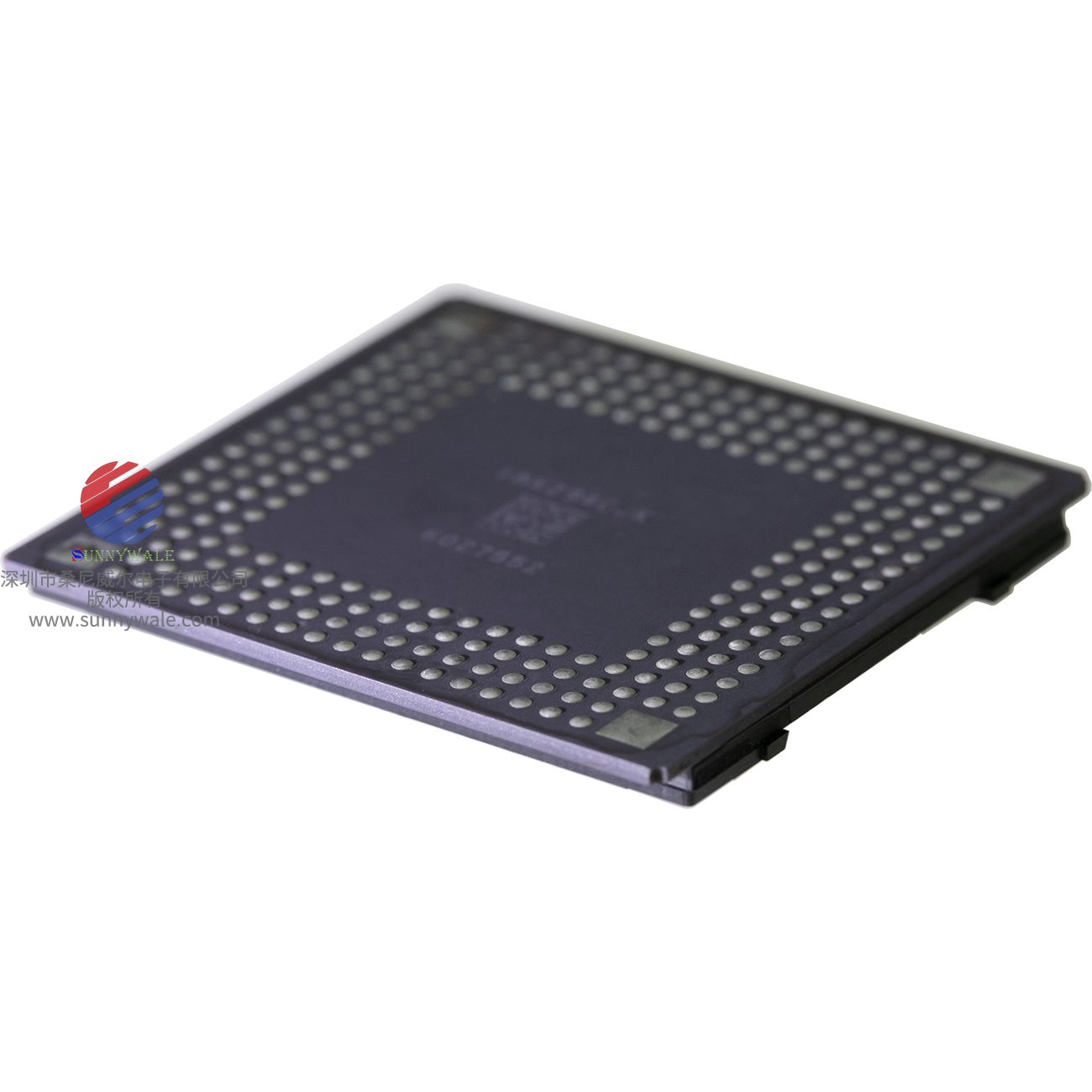

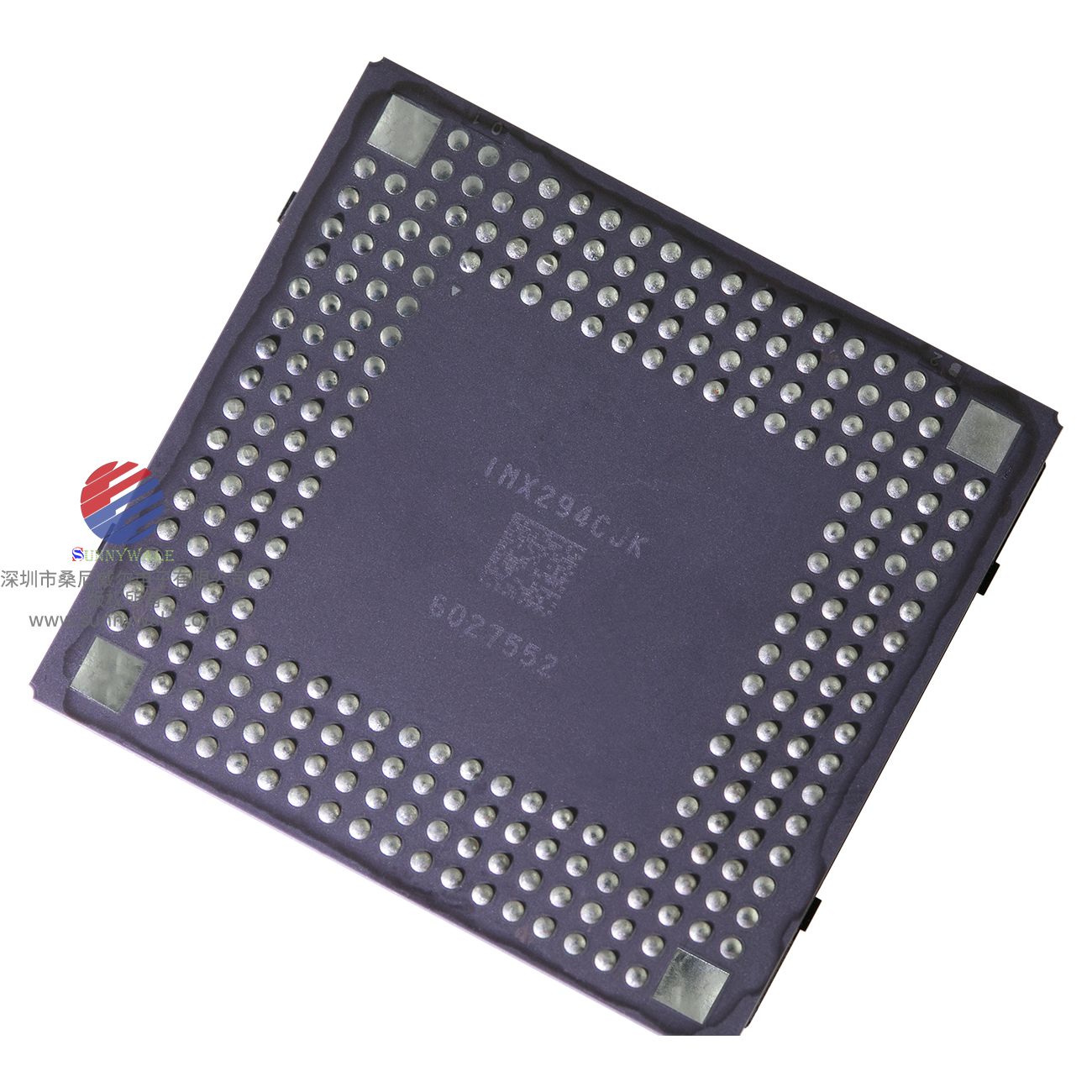

封装:LGA248(陶瓷)

用途:工业相机/HDR安防相机

引脚数:248
 SONY HDR CMOS索尼高动态图像传感器
高动态范围(HDR)图像传感器
高像素高帧率工业相机CMOS

以上所有图片均为实物拍摄后抠图后即上线展示,所见即所得。
