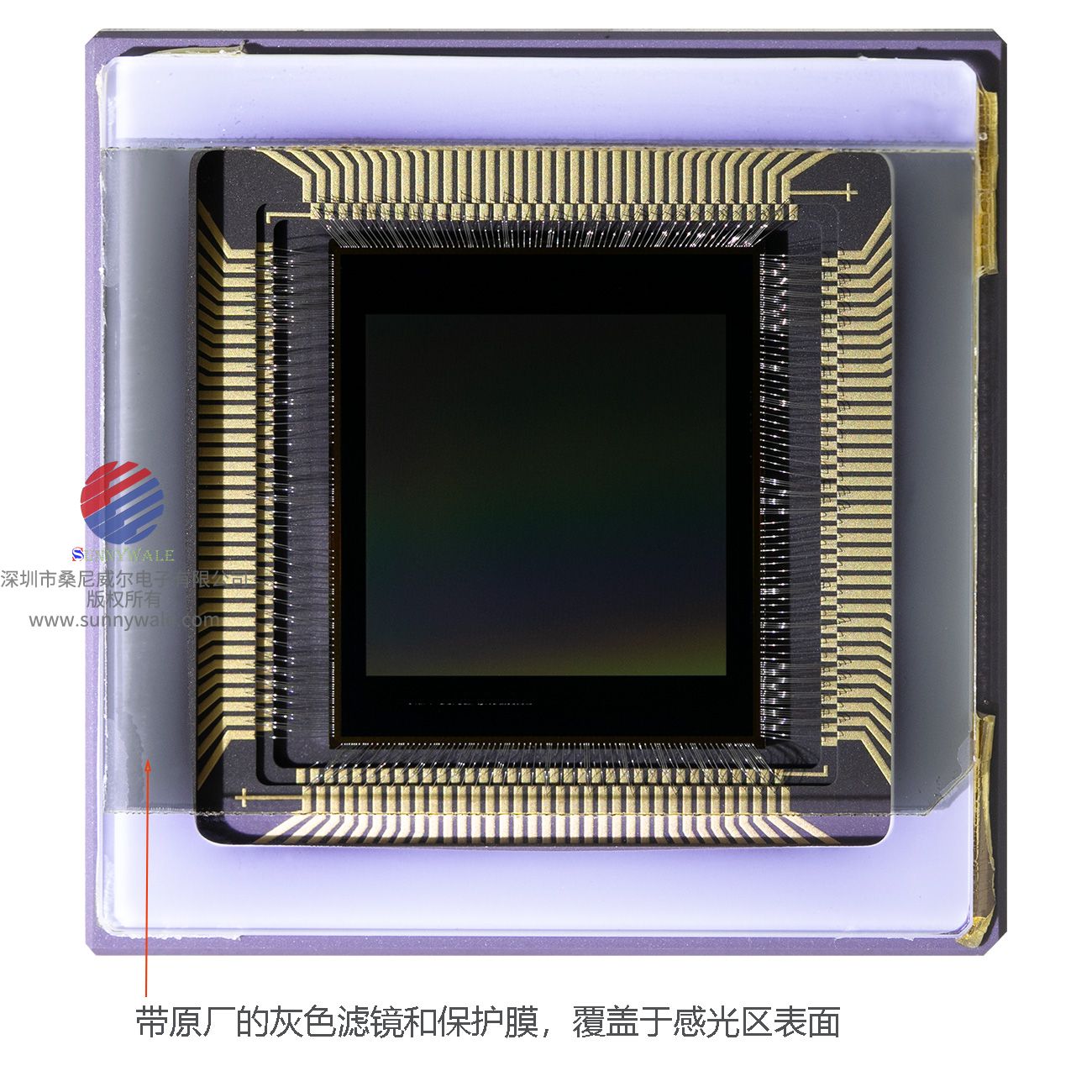

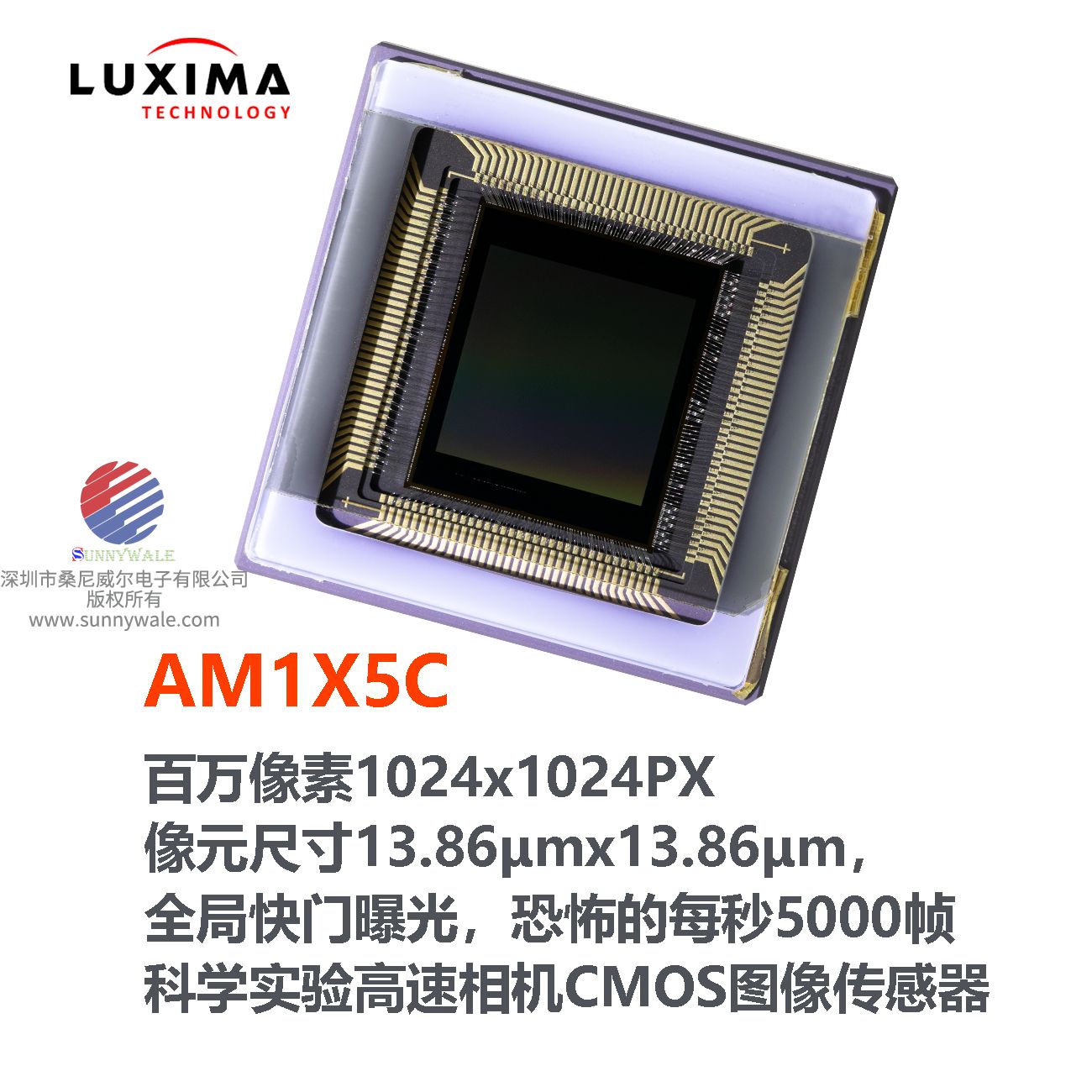

AM1X5C Alexima 鲁西玛（LUXIMA）百万像素1024x1024PX@5000fps 13.9μmx13.9μm像元全局快门曝光科学实验超高速相机CMOS图像传感器
2023-03-30 21:24:12
点击购买
AM1X5C， Alexima ，LUXIMA，百万像素，1024x1024PX，5000fps， 13.9μmx13.9μm像元，全局快门曝光，科学实验超高速相机，CMOS图像传感器,IDT Y4相机感光芯片，IDT Y4摄像机cmos图像传感器，oSTreaming 15220-0100 sensor，Legacy-mm-final
新旧都有，价格不同。新的100个起订2-3周，旧的现货随便数量，包好用，外观完美的金脚，没有上锡，插座上拔出来就是。
介绍
AM1X5是一款超高速数字CMOS传感器。该传感器的目标帧速率最小为3,000fps，最大为5,000fps，数据吞吐量为3-5 Gpix/s。这比上一代MV03传感器1.3 Gpix/s的吞吐量快2.5-4倍。通过每列使用4个adc，更宽(8对)的数据寄存器总线宽度，以及使用双数据速率SSTL-2 I/O垫，实现了数据速率的提高。AM1X5的另一个特点是埋道快门像素。我们期待像素在灵敏度方面的突破。
该传感器有两个列读出块(在顶部和底部)，其中包括放大器电路，使用SAR(逐次逼近)方法的ADC，以及暂时存储ADC数据用于读出的寄存器块。来自SAR寄存器的读出以及传感器控制被安排为4象限读出和控制架构，这允许局部控制SAR adc和本地数据读出，两者都是传感器高速运行所必需的。传感器也有一些偏差，所有电流源都是内部产生的。尽管如此，该芯片的许多关键电压都需要外部产生。
2.0像素阵列

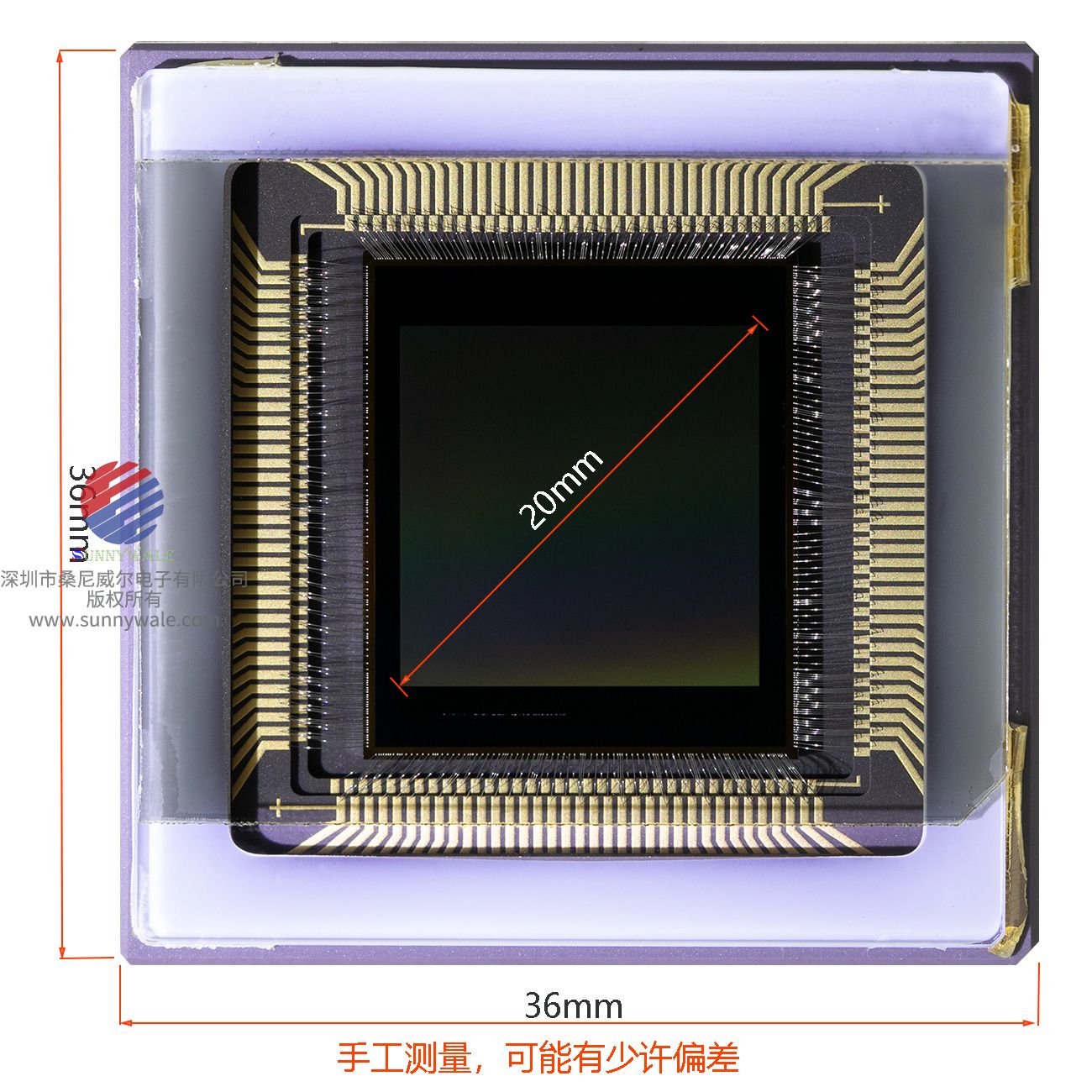

共有1028x1026像素，包括1014x1024活动像素，2个黑行和14个暗列可读像素，每边7个。其他边界像素是不可读的，仅用于减少活动像素响应均匀性中的边缘效应。像素阵列的草图在数据表的图2中。
7.0传感器控制
7.1. 概述
芯片的四个角有四个传感器控制块。所述两个上部控制块用于上部读出，所述两个底部控制块用于底部读出。上层内部控制在某种程度上独立于底层控制。顶部和底部内部控制脉冲之间的小定时偏差不应引起驱动器的任何冲突。但是，左右控制器之间应该有很好的操作对称性，因为它们从两边驱动像素数组和列adc。为了促进这种对称性，芯片主时钟被分成clk_top和clk_bot，分别服务于芯片的顶部和底部。此外，时钟垫被放置在垫环的中间(在顶部和底部)，以建立一个左右对称的时钟树。
为了降低功耗和提高控制的可靠性，内部控制由时钟分为两部分生成。为了使分压器时钟与外部控制器同步，提供了对分压器复位的访问。引脚DIV_RB作为异步复位条控制两个分频器。一个短的1-2时钟低脉冲每行或一帧是可以同步计数器的。
行驱动程序位于芯片的两侧，但全局快门控件PD_n、PD2_n和TX_n位于芯片的一侧。为了确保这些控件同时到达行驱动程序，它们被注册。但是，如果这些控件的设置时间太短，注册后的控件可能会被分割1个时钟周期。这可能会导致一些快门伪影，所以我们需要设置设置时间要求。
行寻址控件也被注册。出于类似的原因，它们也需要适当的设置时间。
有四个重要的控件start_row/read，它们触发行操作和读出操作。这些衬垫位于芯片的一侧，因此信号传播到左右控制器的时间是不同的。差值可达~ 4 ns。这要求这两个脉冲的设置时间较长，以排除左边控制器比右边控制器早一个时钟感应到“开始”命令的情况，这可能导致芯片故障。
需要保持时间> 0ns，因为时钟信号延迟可能看起来比控制延迟更长。由于时钟树结构，时钟信号经历多级缓冲。例如，如果时钟和控制信号在同一FPGA中生成，并且控制信号是时钟的导数。
适用于

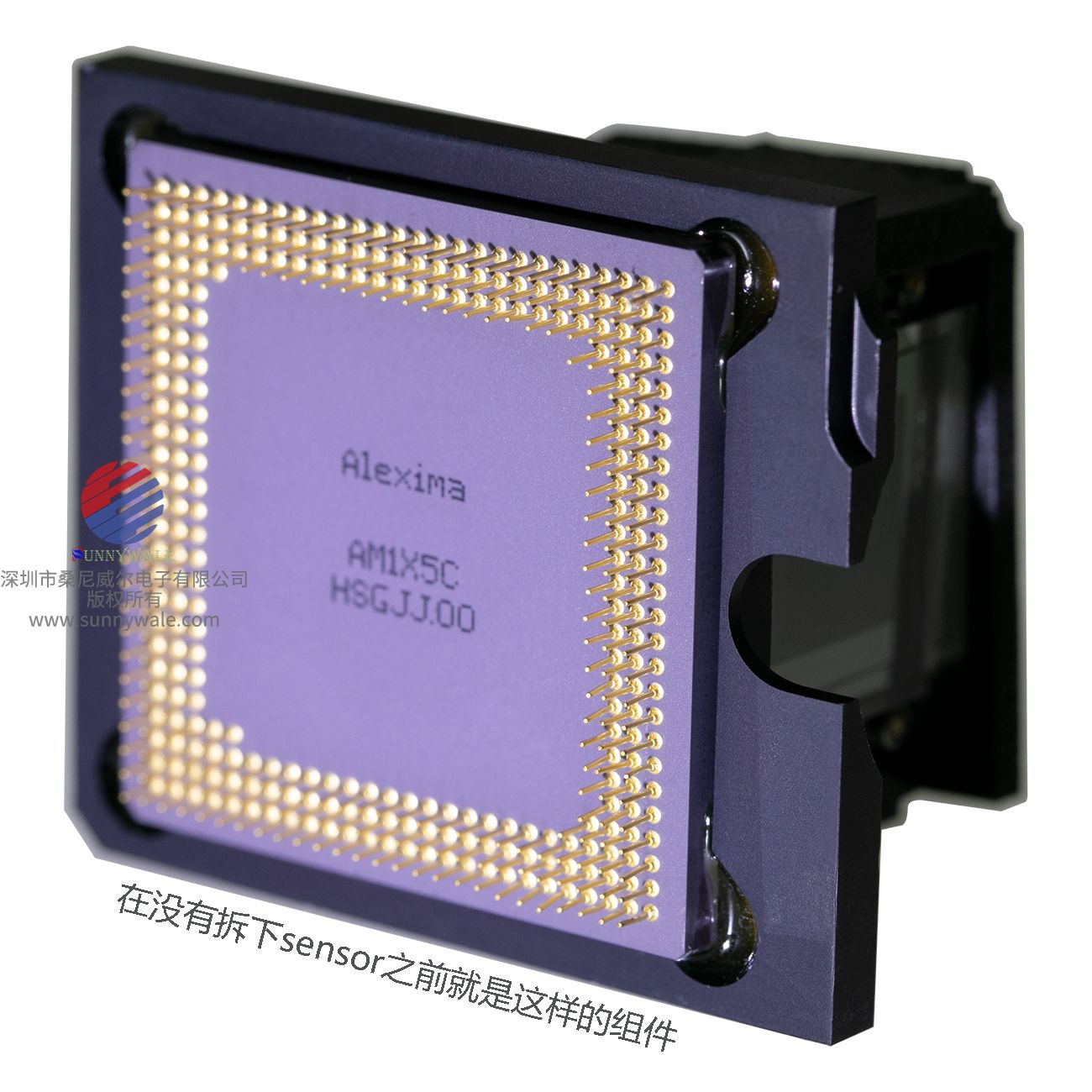

AM1X5C的插座尺寸型号：品牌：ANDON，型号：10-26-28-281-274UM-R27-L14（PGA281pins）

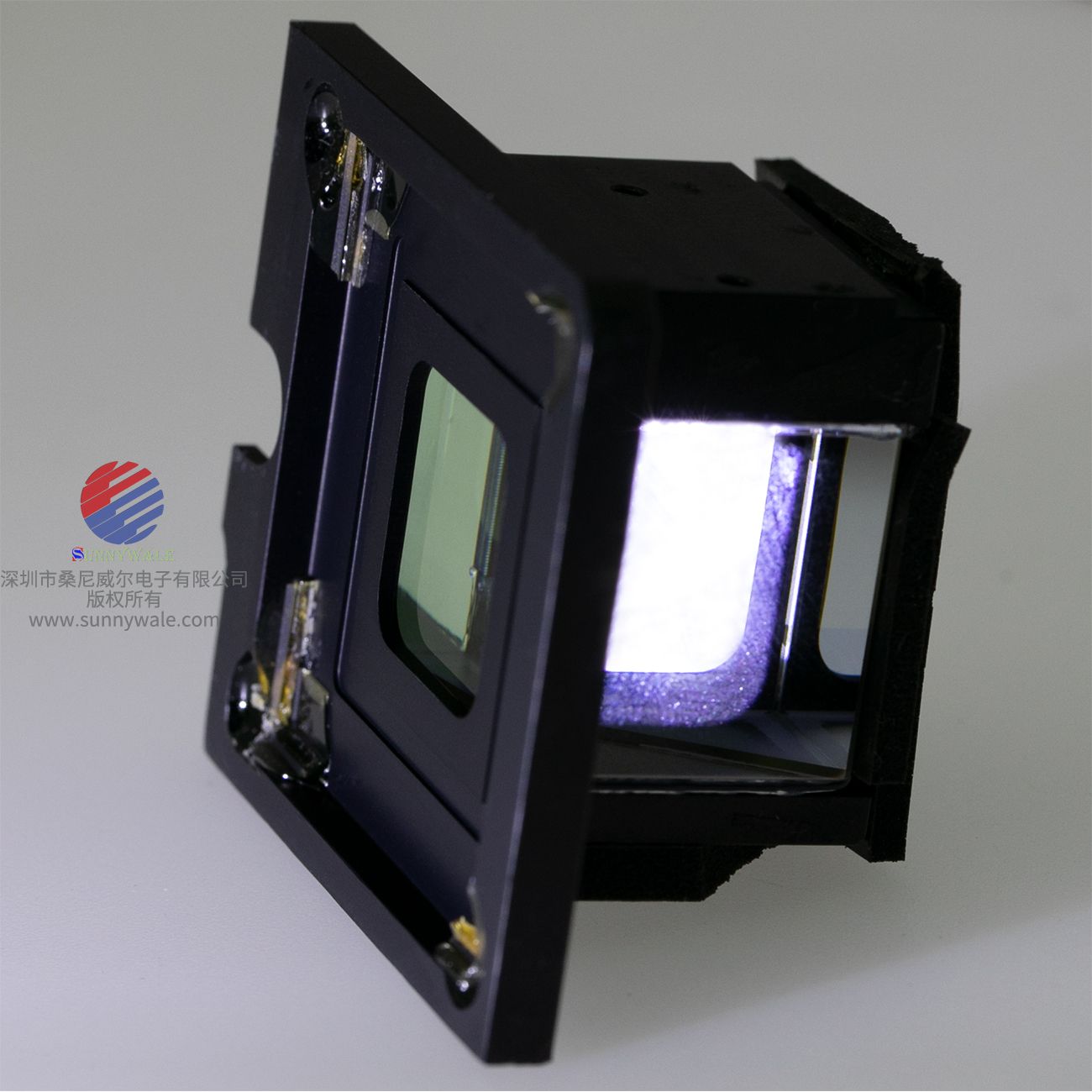

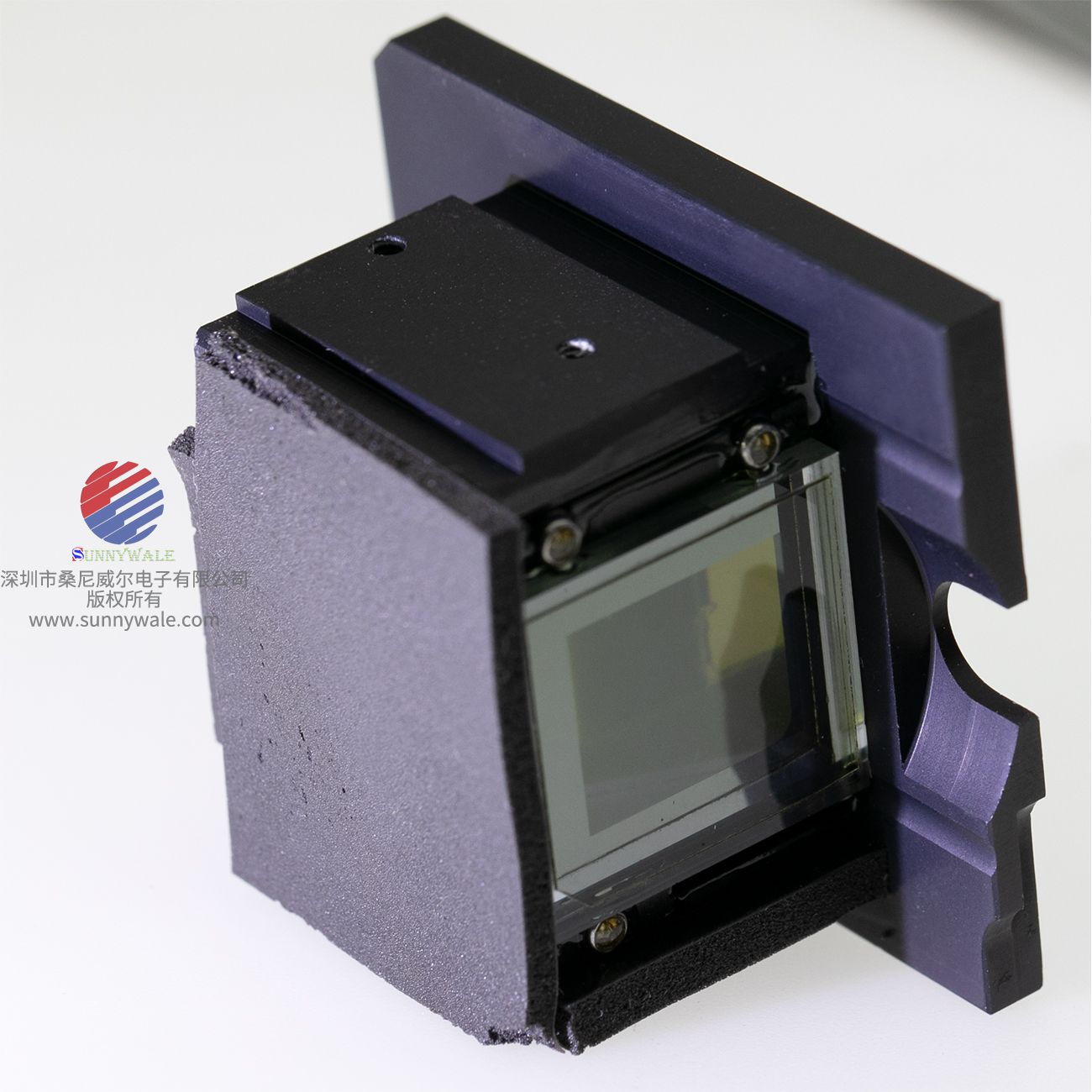

AM1X5C光学棱镜模组
产品应用：
动画产业、
弹道运动轨迹拍摄，
过程控制拍摄、
汽车碰撞拍摄、
PCB板检测、
LCD检测、
高速广播/体育运动电视、
牙科相机、
交通控制等高速应用。
Alexima 的最新图像传感器 Am1X5 以更高的帧速率为目标。该设备具有 1k × 1k 像素、5000帧/秒的数字CMOS传感器和全局快门，最近被整合到IDT Y4 相机中，Y4 是 IDT 的一款高速相机，能够以 3000 帧/秒的速度运行 1016 × 1016 像素分辨率

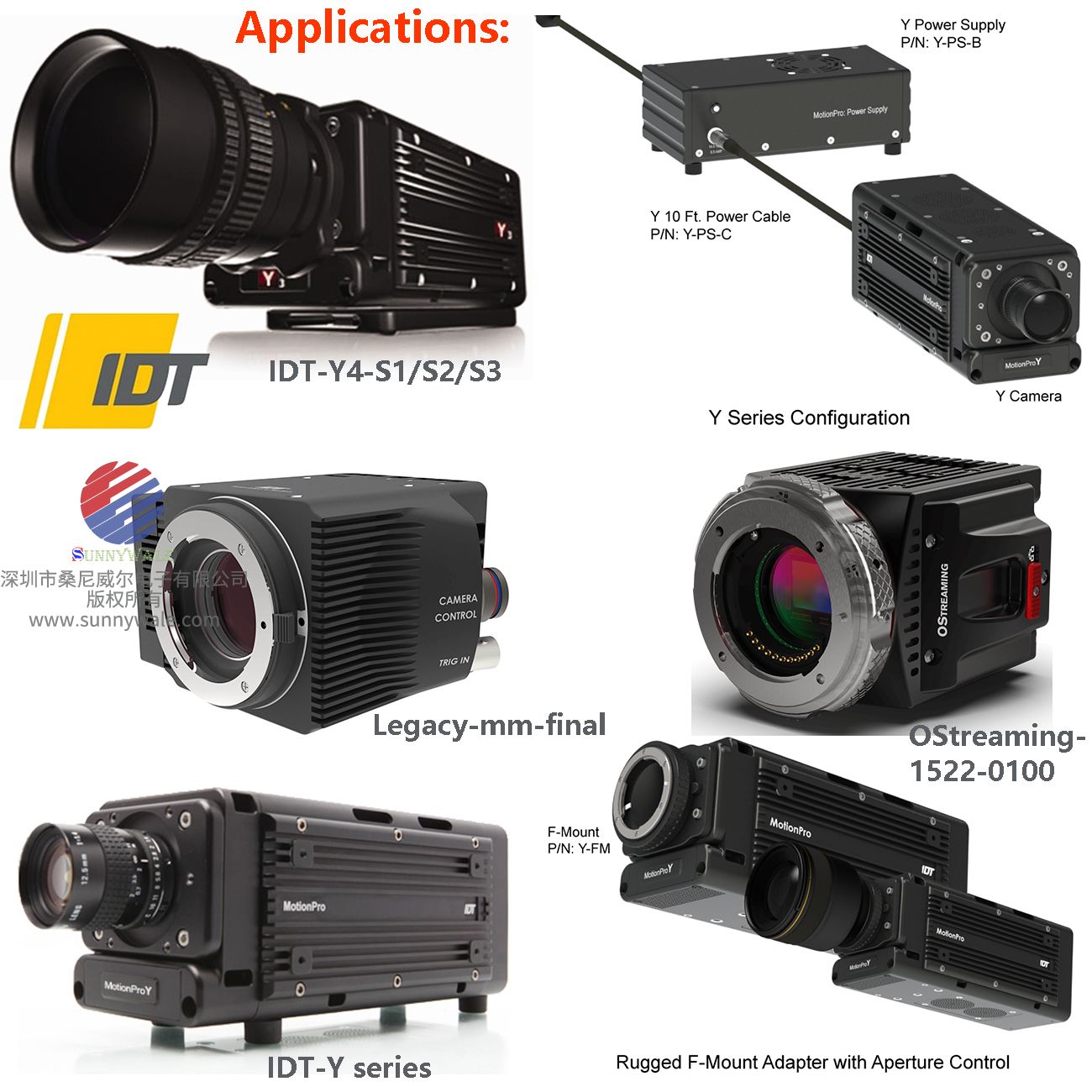

AM1X5相机应用案例
鲁西玛科技简介
Luxima Technology, Inc. 位于美国加利福尼亚州帕萨迪纳市，由 Alexander Krymski 博士和 Lin Ping Ang 博士创立。公司创始人是CMOS图像传感器设计专家，在图像传感器行业拥有超过60年的经验。他们在图像传感器领域拥有大约 50 项专利。
创始人曾在 Photobit 工作，在那里他帮助发明了创新的设计技术，这些技术至今仍在许多 CMOS 图像传感器中使用。他们在超快高分辨率全局快门图像传感器的图像传感器架构以及高性能 DSC 图像质量图像传感器的低噪声读出架构方面拥有丰富的设计知识。
